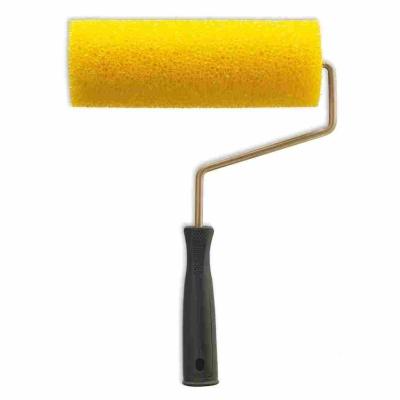

Валик “Структурный” поролоновый с ручкой, “гладкий”, 230 мм, D 80 мм, D ручки 6 мм MTX
- Главная
- Каталог
- Отделочный инструмент
- Валики
- Валики с ручкой
Артикул:
Скачать фото
Скачать все архивом
- Группа товаров
- Ручной инструмент
- Длина, мм
- 230
- Бренд
- MTX
- Высота ворса, мм
- 37
- Диаметр бюгеля, мм
- 6
- Диаметр, мм
- 80
- Материал шубки
- поролон
- Назначение
- для декоративных покрытий
Станьте нашим партнером и получите уникальные условия сотрудничества
Стать партнеромВойти в аккаунт
С этим товаром покупают
Перчатки х/б, ПВХ покрытие, “Точка”, 10 класс Россия
Перчатки х/б, ПВХ покрытие, “Точка”, 10 класс Россия
Перчатки х/б, ПВХ покрытие, “Точка”, 7 класс Россия Сибртех
Перчатки х/б, ПВХ покрытие, “Точка”, 7 класс Россия Сибртех
Перчатки трикотажные, ПВХ “Точка”, меланж, 6 пар в упаковке, 7 класс Россия
Перчатки трикотажные, ПВХ “Точка”, меланж, 6 пар в упаковке, 7 класс Россия
Комбинезон защитный Стандарт, 40 г/м2, 172-180 см Сибртех Новинка
Комбинезон защитный Стандарт, 40 г/м2, 172-180 см Сибртех
Лента малярная, 48 мм х 40 м, на бумажной основе Сибртех
Лента малярная, 48 мм х 40 м, на бумажной основе Сибртех
Пленка защитная, 4 х 12.
5 м, 7 мкм, полиэтиленовая Matrix
Пленка защитная, 4 х 12.5 м, 7 мкм, полиэтиленовая Matrix
848747
Миксер для красок, 85 х 8 х 400 мм, шестигранный хвостовик Denzel
Миксер для красок, 85 х 8 х 400 мм, шестигранный хвостовик Denzel
Кисть плоская “Стандарт” 2.5″ (63 мм), натуральная щетина, деревянная ручка MTX
Кисть плоская “Стандарт” 2.5″ (63 мм), натуральная щетина, деревянная ручка MTX
Кювета пластмассовая для валиков, 350 х 330 мм Sparta
Кювета пластмассовая для валиков, 350 х 330 мм Sparta
Ведро малярное пластмассовое, прямоугольное, 8 л Россия Сибртех
Ведро малярное пластмассовое, прямоугольное, 8 л Россия Сибртех
Похожие товары
Валик “Структурный” поролоновый с ручкой, “гладкий”, 180 мм, D 80 мм, D ручки 6 мм MTX
Валик “Структурный” поролоновый с ручкой, “гладкий”, 180 мм, D 80 мм, D ручки 6 мм MTX
Валик “Структурный” поролоновый с ручкой, “шероховатый”, 230 мм, D 80 мм, D ручки 6 мм MTX
Валик “Структурный” поролоновый с ручкой, “шероховатый”, 180 мм, D 80 мм, D ручки 6 мм MTX
Валик “Структурный” поролоновый с ручкой, “шероховатый”, 180 мм, D 80 мм, D ручки 6 мм MTX
Валик “Структурный” поролоновый с ручкой, “горошек”, 230 мм, D 80 мм, D ручки 6 мм MTX
Валик “Структурный” поролоновый с ручкой, “горошек”, 230 мм, D 80 мм, D ручки 6 мм MTX
Валик “Структурный” поролоновый с ручкой, “горошек”, 180 мм, D 80 мм, D ручки 6 мм MTX
Валик “Структурный” поролоновый с ручкой, “горошек”, 180 мм, D 80 мм, D ручки 6 мм MTX
Валик структурный 8*48*230 горошек, цена
Предназначается для нанесения структурных красок и штукатурок для придания поверхности фактурного зернистого покрытия.
Рекомендуется для работы со структурными красками и штукатурками.
| Магазин | Наличие |
|---|---|
| Санкт-Петербург | Доставка 2-5 дней |
| Москва | Доставка 2-5 дней |
| Краснодар | Доставка 2-5 дней |
| Екатеринбург | Доставка 2-5 дней |
| Ленинградская область | Доставка 2-5 дней |
| Волгоград | Доставка 2-5 дней |
| Нижний Новгород | Доставка 2-5 дней |
| Симферополь | Доставка 2-5 дней |
| Лермонтов | Доставка 2-5 дней |
8. Мицар
|
Доставка 2-5 дней |
| Московская область | Доставка 2-5 дней |
| Архангельск | Доставка 2-5 дней |
| Астрахань | Доставка 2-5 дней |
| Брянск | Доставка 2-5 дней |
| Великий Новгород | Доставка 2-5 дней |
| Воронеж | |
| Казань | Доставка 2-5 дней |
| Красноярск | Доставка 2-5 дней |
| Махачкала | Доставка 2-5 дней |
| Мурманск | Доставка 2-5 дней |
| Новороссийск | Доставка 2-5 дней |
| Новосибирск | Доставка 2-5 дней |
| Омск | Доставка 2-5 дней |
| Оренбург | Доставка 2-5 дней |
| Пермь | Доставка 2-5 дней |
| Петрозаводск | Доставка 2-5 дней |
| Псков | Доставка 2-5 дней |
| Ростов-на-дону | Доставка 2-5 дней |
| Самара | Доставка 2-5 дней |
| Саратов | Доставка 2-5 дней |
| Смоленск | Доставка 2-5 дней |
| Сочи | Доставка 2-5 дней |
| Сыктывкар | Доставка 2-5 дней |
| Тверь | Доставка 2-5 дней |
| Тюмень | Доставка 2-5 дней |
| Уфа | Доставка 2-5 дней |
| Ханты-Мансийск | Доставка 2-5 дней |
| Челябинск | Доставка 2-5 дней |
| Череповец | Доставка 2-5 дней |
| Ярославль | Доставка 2-5 дней |
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут.
ФИО* Телефон* E-mail*
Ваш вопрос*
* — Обязательно для заполнения
Отзывов пока никто не оставил. Вы будете первым.
поддержка и типы подключения
поддержка и типы подключения
Типы опор и соединений
Структурные системы передают свою нагрузку через ряд элементов
на землю. Это достигается путем проектирования соединения элементов.
на их пересечениях. Каждое соединение разработано таким образом, что оно может передавать,
или поддержка, определенный тип нагрузки или условия загрузки. Для того, чтобы быть
способный анализировать структуру, прежде всего необходимо иметь четкое представление о
силы, которым можно сопротивляться и которые можно передать на каждом уровне поддержки на протяжении всей
структура. Фактическое поведение поддержки или соединения может быть довольно
сложный.
Настолько, что если учесть все различные условия,
проектирование каждой опоры было бы ужасно длительным процессом. И все еще,
условия на каждой из опор сильно влияют на поведение
элементы, из которых состоит каждая структурная система.
Системы из конструкционной стали имеют сварные или болтовые соединения. сборный
железобетонные системы могут быть механически связаны разными способами,
в то время как монолитные системы обычно имеют монолитные соединения. Древесина
системы соединяются гвоздями, болтами, клеем или специальными соединителями.
Независимо от материала, соединение должно быть спроектировано таким образом, чтобы
жесткость. Жесткие, жесткие или неподвижные соединения лежат на одном крайнем пределе
этот спектр и шарнирные или штифтовые соединения связывают друг друга. Жесткий
соединение поддерживает относительный угол между соединенными элементами, в то время как
шарнирное соединение допускает относительное вращение. Есть и связи
в стальных и железобетонных конструктивных системах, в которых частичная жесткость
является желаемой конструктивной особенностью.
ТИПЫ ОПОР
Три общих типа соединений, которые соединяют встроенную конструкцию с ее
фундамент; ролик , штифт и фиксированный . Четвертый
тип, редко встречающийся в строительных конструкциях, известен как простой поддерживать. Это часто идеализируется как поверхность без трения). Все из этого
опоры могут располагаться в любом месте вдоль конструктивного элемента. Они найдены
на концах, в середине или в любых других промежуточных точках. Тип
соединения опор определяет тип нагрузки, которую может выдержать опора.
Тип опоры также оказывает большое влияние на несущую способность конструкции.
каждого элемента, а значит и системы.
На схеме показаны различные способы использования каждого типа поддержки.
представлен. Единый унифицированный графический метод для представления каждого из этих
типов поддержки не существует. Скорее всего, одно из этих представлений
будет похоже на местную обычную практику. Однако каким бы ни было представление,
силы, которым может противостоять тип, действительно стандартизированы.
РЕАКЦИИ
Обычно необходимо идеализировать поведение опоры, чтобы
для облегчения анализа. Принят подход, аналогичный безмассовому,
Шкив без трения в домашней задаче по физике. Несмотря на то, что эти шкивы
не существуют, они полезны для изучения определенных вопросов. Таким образом,
трением и массой часто пренебрегают при рассмотрении поведения
связи или поддержки. Важно понимать, что все графические
представления о подставках — это идеализации реальной физической связи.
Следует приложить усилия, чтобы найти и сравнить реальность с реальностью.
и/или числовая модель. Часто очень легко забыть, что предполагаемая идеализация может быть совершенно иной.
чем реальность!
Диаграмма справа показывает силы и/или моменты, которые «доступен» или активен для каждого типа поддержки. Это ожидаемо что эти репрезентативные силы и моменты, если их правильно рассчитать, будут привести к равновесию в каждом структурном элементе.
ОПОРНЫЕ РОЛИКИ
Роликовые опоры могут свободно вращаться и перемещаться вдоль поверхности при на котором лежит ролик.
Поверхность может быть горизонтальной, вертикальной или наклонной
под любым углом. Результирующая сила реакции всегда является единственной силой, которая
перпендикулярно поверхности и удалено от нее. Роликовые опоры обычно
расположен на одном конце длинных мостов. Это позволяет конструкции моста
расширяться и сжиматься при изменении температуры. Силы расширения могут
ломать опоры у берегов, если конструкция моста была «заперта»
на месте. Роликовые опоры также могут иметь форму резиновых подшипников, коромысла,
или набор шестерен, которые предназначены для обеспечения ограниченного количества боковых
движение. Роликовая опора не может противостоять боковым силам. Представлять себе
конструкция (возможно, человек) на роликовых коньках. Остался бы на месте
до тех пор, пока структура должна поддерживать только себя и, возможно, совершенно
вертикальная нагрузка. Как только боковая нагрузка любого рода давит на конструкцию
он откатится в ответ на силу. Боковая нагрузка может быть толчком,
порыв ветра или землетрясение.
Поскольку большинство конструкций подвергается
боковых нагрузок следует, что здание должно иметь другие виды опор
в дополнение к роликовым опорам.
ОПОРЫ НА ШТИФТАХ
Опоры на штифтах могут противостоять как вертикальным, так и горизонтальным силам, но не момент. Они позволят элементу конструкции вращаться, но не переводить в любом направлении. Предполагается, что многие соединения являются закрепленными соединениями. даже если они могут немного сопротивляться моменту в реальности. Это также верно, что штифтовое соединение может допускать вращение только в одном направлении; обеспечение сопротивления вращению в любом другом направлении. Колено может быть идеализирован как соединение, допускающее вращение только в одном направлении и обеспечивает сопротивление боковому движению. Конструкция штифтового соединения хороший пример идеализации действительности. Одно закрепленное соединение обычно недостаточно, чтобы сделать конструкцию устойчивой. Другая поддержка должна быть предусмотрен в какой-то момент, чтобы предотвратить вращение конструкции.
Представительство
шарнирной опоры включают в себя как горизонтальные, так и вертикальные силы.ШТЫРЬЕВЫЕ СОЕДИНЕНИЯ
В отличие от роликовых опор конструктор часто может использовать штифтовые соединения в структурной системе. Это типичная связь, обнаруженная почти в все фермы. Они могут быть артикулированы или скрыты от глаз; они могут быть очень выразительный или тонкий.
Есть иллюстрация одного из элементов Олимпийского стадиона. в Мюнхене ниже. Это соединитель из литой стали, который действует как узел для решения ряд растягивающих усилий. При ближайшем рассмотрении можно заметить, что соединение выполнено из нескольких частей. Каждый кабель подключается к узел концевой «скобой», которая соединена с большим штифтом. Это буквально «закрепленное соединение». Из-за природы геометрии кронштейна и штифта, определенное количество вращательных движений будет разрешено вокруг оси каждого штифта.
Далее следует одно из соединений пирамиды Луавра И.
М. Пейя
ниже. Обратите внимание, как он также использовал закрепленные соединения.
Закрепленные соединения встречаются ежедневно. Каждый раз, когда распашная дверь открытое штифтовое соединение позволяет вращаться вокруг определенной оси; и помешал переводу на два. Дверная петля предотвращает вертикальное и горизонтальное перевод. На самом деле, если достаточный момент не создается для создания вращения дверь вообще не будет двигаться.
Вы когда-нибудь рассчитывали, сколько времени требуется, чтобы открыть конкретный дверь? Почему одну дверь легче открыть, чем другую?
ФИКСИРОВАННЫЕ ОПОРЫ
Неподвижные опоры могут выдерживать вертикальные и горизонтальные силы, а также момент.
Поскольку они ограничивают как вращение, так и перемещение, они также известны как
жесткие опоры. Это означает, что конструкции требуется только одна фиксированная опора.
чтобы быть стабильным. Все три уравнения равновесия могут быть удовлетворены.
Флагшток, установленный на бетонном основании, является хорошим примером такой поддержки.
Представление неподвижных опор всегда включает две силы (горизонтальную
и вертикально) и момент.
ФИКСИРОВАННЫЕ СОЕДИНЕНИЯ
Фиксированные соединения очень распространены. Стальные конструкции многих размеров состоят
элементов, сваренных между собой. Монолитная бетонная конструкция
автоматически становится монолитным и становится серией жестких соединений
при правильном размещении арматуры. Спрос на фиксированные соединения
большее внимание во время строительства и часто являются источником строительных
неудачи.
Пусть этот маленький стул проиллюстрирует, как два типа «фиксированных»
соединения могут быть созданы. Один сварной, а другой состоит из
два винта. Оба считаются фиксированными соединениями из-за того, что
что оба они могут противостоять вертикальным и боковым нагрузкам, а также развивать
сопротивление моменту. Таким образом, было обнаружено, что не все фиксированные соединения
должны быть сварными или монолитными.
Пусть петли в точках A и
B рассмотреть более подробно.
ПРОСТЫЕ ОПОРЫ
Некоторые идеализируют простые опоры как поверхностные опоры без трения.
Это правильно, поскольку результирующая реакция всегда является единственной.
сила, направленная перпендикулярно поверхности и направленная от нее. Тем не менее,
в этом тоже похожи на роликовые опоры. Они отличаются тем, что простой
опора не может выдерживать боковые нагрузки любой величины. Созданная реальность
часто зависит от гравитации и трения, чтобы создать минимальное количество трения
устойчивость к умеренным боковым нагрузкам. Например, если положить доску
через зазор, чтобы обеспечить перемычку, предполагается, что планка останется
на своем месте. Он будет делать это до тех пор, пока ногой не ударит его или не сдвинет. В тот момент
доска сдвинется, потому что простое соединение не может создать никакого сопротивления
к латеральному лолу. Простая поддержка может быть найдена как тип поддержки
для длинных мостов или пролетов крыш.
Простые опоры часто встречаются в зонах
частой сейсмической активности.
ПОСЛЕДСТВИЯ
Следующие видеоролики иллюстрируют значение типа поддержки условие поведения при изгибе и местонахождения максимального изгиба напряжения балки, опирающейся на ее концы.
Простые балки с петлями слева и роликами справа.
Простые балки с петлями слева и
верно.
Простые балки, закрепленные с обоих концов.
Вопросы к размышлению
хммм…..
Проблемы с домашним заданием
Дополнительные показания
уточняется
Copyright © 1995 Крис Х. Любкеман и Дональд Peting
Copyright © 1996, 1997, 1998, Крис Х. Любкеман.
Реакции роликовых опор в расчете конструкций
Анре А
Роликовая опора, предусмотренная для конструкции, может быть либо одинарной, либо роликовой и двойной роликовой опорой.
