Виброрейка своими руками: Виброрейка своими руками

материалы, инструкция по изготовлению, нюансы использования

Заливка бетонной стяжки в доме – процесс довольно трудозатратный. Мало того что нужно приготовить раствор, его требуется аккуратно разровнять по маякам. Чаще всего для этих целей используется обычное правило. А сегодня мы поговорим о том, как из него и ещё некоторых деталей и инструментов можно изготовить виброрейку, при помощи которой разровнять бетон будет значительно проще. А как это сделать – знает автор YouTube-канала Острый Молоток.

Читайте в статье

• 1 Что может потребоваться для изготовления виброрейки
• 2 Платформа для установки вибродвигателя
• 3 Что использовать в качестве двигателя виброрейки
• 4 Как удобнее выполнить подключение шлифмашинки
• 5 Крепление для шлифовальной машины
• 6 Установка основного элемента вибрационной рейки
• 7 Окончательная сборка инструмента
• 8 Испытания в реальных условиях
• 9 Заключительное слово

Что может потребоваться для изготовления виброрейки

Несмотря на кажущуюся сложность такого инструмента и его немалую стоимость в магазинах, собрать виброрейку в домашних условиях можно практически «на коленке». Единственное, что не удастся сделать внутри жилища (по крайней мере не стоит) – это сварочные работы. Но справедливости ради стоит отметить, что их будет минимум.

Платформа для установки вибродвигателя

Для изготовления платформы для двигателя понадобится две широких скобы. Их можно найти на металлобазе, а возможно, у кого-то подобные валяются в гараже или сарае. В крайнем случае можно приобрести небольшой отрезок кабельного короба и распустить его при помощи болгарки. Ширина скобы должна быть 5–7 см, этого будет достаточно.

Чтобы изготовить платформу, потребуется приварить эти скобы к ручке от малярного валика. На словах всё может быть сложно для понимания, поэтому предлагаем обратить внимание на фотопример, размещённый ниже.

ФОТО: YouTube.comВот таким образом необходимо приварить скобы к ручке от валика

Вот и все сварочные работы, о которых говорилось в начале статьи.

Что использовать в качестве двигателя виброрейки

Приступая к изготовлению подобного инструмента, следует понимать, что он должен быть универсальным. Речь о том, что заливка стяжки – работа разовая, а значит, и двигатель с виброрейки (при ненадобности последней) должен использоваться для иных целей. Поэтому лучшим вариантом здесь будет использование в качестве двигателя обычной вибрационной шлифовальной машины.

В использовании шлифмашинки есть ещё один плюс: не нужно мудрить с обычным валом двигателя, превращая его в вибрационный. Остаётся лишь продумать, как выполнить крепление электрооборудования к платформе, чтобы шлифмашинку не испортить.

ФОТО: YouTube.comВибрационная шлифовальная машина прекрасно подойдёт для сегодняшней самоделки

Как удобнее выполнить подключение шлифмашинки

Здесь можно попросту приладить к длинному черенку розетку, в которую будет включаться штепсель шлифмашинки. Однако есть идея получше. Она вполне осуществима, если в кладовке найдётся старая дрель со сгоревшим мотором. Двигатель из неё извлекается, а вот всё остальное будет использовано.

Для начала из дрели выводятся провода, которые будут использованы для питания шлифмашинки. Далее они проводятся через небольшой отрезок трубы диаметром 50 мм и к ним цепляется круглая розетка от удлинителя. Если собрать всё воедино, получится некое подобие пистолета с довольно длинным и толстым стволом.

ФОТО: YouTube.comВот такая дрель вполне подойдёт для виброрейки

Теперь при подключении дрели в сеть на розетку будет подаваться питание, но только при условии давления на клавишу. При этом чем сильнее оператор будет давить, тем большее напряжение будет идти на шлифмашинку. Осталось закрепить получившуюся конструкцию на черенке, что можно сделать при помощи обычного скотча.

ФОТО: YouTube.comВот такая розетка будет с обратной стороны канализационной трубы

Крепление для шлифовальной машины

Шлифмашинку на платформе можно закрепить при помощи двух отрезков DIN-рейки. Они должны быть прикручены так, чтобы можно было поджать электроинструмент при помощи болтов с двух сторон. Элементарные фиксаторы, которые очень легко разобрать при необходимости, после чего использовать вибрационную шлифовальную машину по назначению.

ФОТО: YouTube.comКрепление шлифмашинки к платформе может оказаться до смешного простым

Установка основного элемента вибрационной рейки

Ну а теперь настало время работы с правилом. В нём необходимо просверлить 4 отверстия таким образом, чтобы его можно было соединить с боковыми рёбрами платформы болтами. И снова крепёж из серии «проще не придумаешь». При необходимости правило можно снять и использовать в ручном режиме или же заменить его на более длинное или короткое.

ФОТО: YouTube.comПравило установлено, а значит, можно собирать и проверять виброрейку на работоспособность

Окончательная сборка инструмента

Осталось сделать сущую мелочь – воткнуть черенок в предназначенное для него место на ручке от валика и подключить штепсельную вилку вибрационной шлифовальной машины в розетку в трубе. После этого можно приступать к практическим испытаниям.

ФОТО: YouTube.comПоследние штрихи: черенок вставлен в рукоятку от валика – можно подключать виброрейку

Испытания в реальных условиях

По окончании работ по изготовлению виброрейки можно приступать к заливке пола. Для этого замешивается раствор (чем больше, тем лучше), который выкладывается между маяками. Не стоит бояться, что раствор не будет выработан. При работе виброрейкой процесс разравнивания бетона по времени сократится примерно в 10 раз.

Когда раствор выложен горой между маяками, виброрейка включается и просто тащится с небольшим нажимом по направляющим. Здесь мастер сам заметит, насколько проще работать подобным инструментом, нежели обычным правилом.

ФОТО: YouTube.comВиброрейка показала себя прекрасно, а значит, работа была выполнена не зря

Заключительное слово

Подобный инструмент крайне удобен в работе. При этом он выгодно отличается от того, который можно приобрести в магазине. Ведь он значительно дешевле. При этом самодельную виброрейку можно разобрать и использовать детали от неё в качестве самостоятельного инструмента. Подобный подход позволит разгрузить кладовку домашнего мастера, избавив его от необходимости хранения одноразовых вещей, которые жалко выбросить.

Очень надеемся, что вам пригодится всё рассказанное сегодня. Несмотря на то, что автор постарался изложить всё максимально простым языком, возможно, что-то осталось не до конца понятным. В таком случае задавайте ваши вопросы в обсуждениях ниже. Редакция HouseChief с удовольствием разъяснит все непонятные моменты. Там же вы можете прокомментировать прочитанное и выразить личное мнение о целесообразности самостоятельной сборки подобного инструмента. Если статья была для вас интересной, не забудьте поставить оценку. Для нас крайне важно каждое мнение. Берегите себя, своих близких и будьте здоровы!

устройство, назначение, классификация, изготовление своими руками

Дата: 20 октября 2017

Просмотров: 2864

Содержание

• Самодельная виброрейка для бетона – область применения, устройство и назначение
• Виброрейка для бетона – классификация устройств
• Виброрейка для бетона своими руками
• Подводим итоги

При выполнении строительных мероприятий, связанных с заливкой стяжки, формированием наливных оснований и бетонированием опалубки возникает необходимость в тщательной трамбовке бетонного раствора. Уплотнение бетона позволяет повысить его прочностные характеристики за счет эффективного удаления воздушных полостей. Для выполнения поставленной задачи используется специальный инструмент – виброрейка. Ее можно купить в строительных магазинах, а также несложно изготовить своими силами.

Самодельная виброрейка для бетона – область применения, устройство и назначение

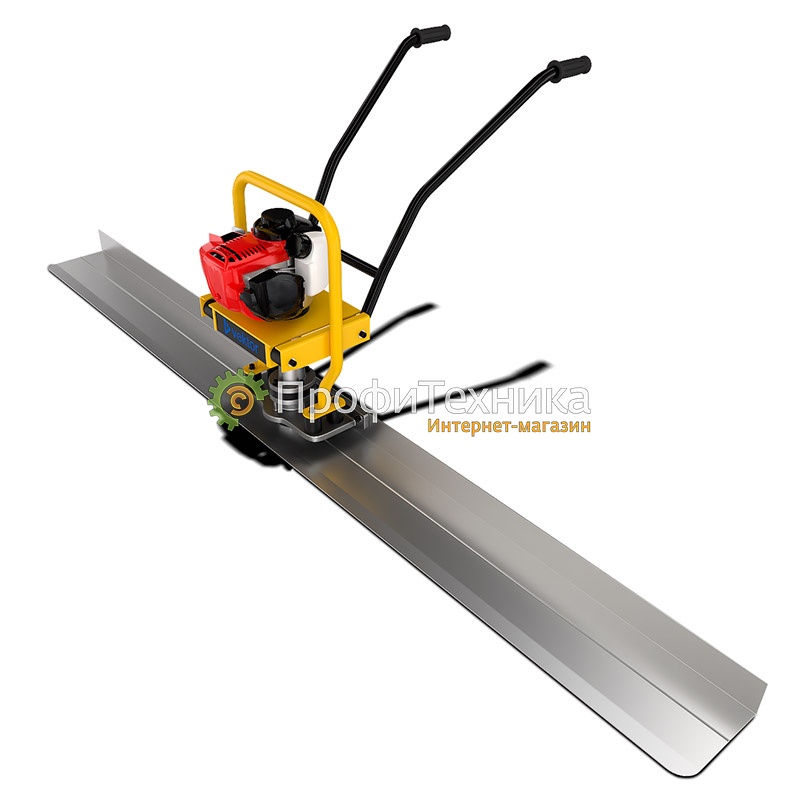

Виброрейка – это строительный инструмент, принцип функционирования которого аналогичен работе поверхностного вибратора.

Бетон становится намного прочнее и служит гораздо дольше, если при укладке его основательно уплотнили

Она предназначена для следующих целей:

• вибрационного воздействия на бетонный массив через опорную поверхность стальной планки или алюминиевой площадки;
• обеспечения плоскостности формируемой поверхности бетонного покрытия при продольном перемещении инструмента.

В зависимости от особенностей строительных мероприятий может использоваться профессиональный и самодельный виброинструмент, отличающейся длиной рабочего органа и особенностями исполнения. Например, секционная виброрейка отличается оригинальной конструкцией, которая позволяет наращивать длину профиля. При этом уменьшается глубина виброуплотнения. А виброрейка плавающая предусматривает регулировку угла наклона ручки, что облегчает работу оператора.

Вибрационные рейки применяются в строительной отрасли для решения серьезных задач:

• бетонирования полов;
• заливки стяжки;
• формирования площадок;
• обеспечения плоскостности дорог из бетона;
• изготовления мостов и переходов.

Конструкция рейки довольно простая. Она включает следующие элементы:

• металлическую площадку, на которой закреплен компактный привод;
• рукоятку, позволяющую прилагать усилие при перемещении приспособления;
• вибродвигатель или специальный механизм, являющийся источником колебаний.

По сути, виброрейка для бетона – это стандартное правило́, на котором закреплен трехфазный асинхронный двигатель с эксцентриками

Независимо от того, используется ли покупное устройство или применяется виброрейка самодельная, они выполняют ряд серьезных задач:

• повышают прочностные характеристики бетонного массива;
• обеспечивают эффективное удаление влаги из раствора бетона;
• удаляют из толщи массива пузырьки воздуха;
• увеличивают однородность консистенции раствора бетона;
• обеспечивают идеальную плоскостность поверхности.

В результате вибрационного воздействия достигается:

• повышение периода эксплуатации бетонной основы;
• улучшается качество и товарный вид поверхности.

Вибрационная рейка уверенно конкурирует со шлифовальным оборудованием и затирочными машинами и широко применяется благодаря следующим качествам:

• практичности;
• универсальности;
• надежности;
• функциональности.

Оборудование положительно себя зарекомендовало при выполнении различных работ на открытых площадках и в помещениях, где отсутствует электрическое питание. С поставленными задачами уверенно справляется профессиональное оборудование, а также небольшая виброрейка, своими руками созданная домашними умельцами.

В качестве правила используется металлическая рама из соединенных между собой пустотелых профилей

Виброрейка для бетона – классификация устройств

Вибрационные уплотнители реечного типа классифицируются по различным критериям:

• особенностям конструкции;
• области применения;
• типу приводной станции;
• материалу рейки;
• мощности привода;
• длине площадки.

Виброрейки также отличаются:

• массой. Более тяжелые устройства применяются при повышенной плотности бетонного раствора, который следует утрамбовать на большую глубину;
• частотой колебаний. Амплитуда вибрационного воздействия определяется конструктивным исполнением привода и эксцентрика;
• эффективностью работы. Небольшая скорость перемещения с повышенной вибрацией обеспечивают максимальный эффект;
• ценой. Продукция известных фирм-производителей и профессиональный инструмент стоит значительно дороже.

В зависимости от особенностей применения и видов выполняемых строительных работ инструмент классифицируется следующим образом:

• устройства с плавающим рабочим органом. Устанавливаются на бетонную поверхность. Отличаются длиной рейки, которая достигает 5 метров. Глубина вибрационного воздействия составляет до 18 см вглубь бетонного массива. Плавающие устройства характеризуются малым весом и легко обслуживаются одним оператором;
• оборудование, которое перемещается по предварительно установленным направляющим. Отличается повышенной длиной рабочего органа, которая составляет более 6 метров. Характеризуется повышенной производительностью и может комплектоваться рабочим органом различной длины. Виброуплотнение бетона при этом достигает 30 см.

Конфигурация агрегатов определяет их функциональность и стоимость

Мероприятия по формированию бетонных оснований могут осуществляться в различных условиях:

• закрытом помещении. Применяется оборудование, работающее от электрической сети;
• открытой площадке. Используется виброинструмент с бензоприводом.

В зависимости от конструкции приводной станции и источника энергии устройства делятся на следующие виды:

• электрические. Могут питаться от сети переменного тока или отдельного аккумулятора. Отличаются приемлемой ценой и позволяют легко выполнять работы в различных помещениях. Являются экологически безопасным и довольно бесшумным инструментом. При отсутствии электрической сети могут питаться от специального генератора;
• бензиновые. Отличаются повышенной мощностью, но могут использоваться при выполнении мероприятий только на открытой строительной площадке. Не привязаны к источнику электроэнергии. Являются экономичным инструментом с высокими функциональными возможностями. Скорость выполнения работ зависит от массы вибрационного устройства.

В качестве материала для изготовления рабочего органа используется:

• алюминиевый профиль. Отличается небольшим весом, что позволяет значительно снизить массу вибрационного оборудования. Рейки из легкого алюминия представляют собой мобильные устройства, которые легко переносятся на строительном объекте;
• стальной прокат. Повышенная прочность материала позволяет увеличить прилагаемые усилия и уплотнить массив на большей площади. Устройства из стали отличаются увеличенной массой и требуют приложения значительных усилий при выполнении работ и транспортировке.

Далеко не всегда имеется финансовая возможность приобрести профессиональный инструмент для выполнения бетонных работ. Можно с высокой степенью эффективности использовать самодельные приспособления, которые смогут справиться с поставленной задачей.

Виброрейка для бетона своими руками

Рассмотрим, как сделать виброрейку своими силами.  Для самостоятельного изготовления устройства необходимо подготовить следующие комплектующие:

• стальной швеллер, применяемый для изготовления рамы;
• уголки из стали или алюминия для сборки площадки;
• крепежные элементы для выполнения сборки;
• вибрационное устройство;
• электромотор требуемой мощности;
• металл для изготовления рукоятки;
• электрический кабель и пускозащитную аппаратуру.

При выполнении работ также понадобится:

• электродрель;
• сварочный аппарат;
• болгарка.

Изготавливайте виброрейку по предварительно разработанному эскизу. Соблюдайте последовательность операций:

1. Нарежьте заготовки.
2. Изготовьте рукоятку.
3. Соберите рабочую площадку.
4. Закрепите на ней двигатель с вибратором.
5. Подключите питающий кабель.

Инструмент, сделанный самостоятельно из доступных приборов и материалов, позволяет решить необходимые задачи и одновременно сэкономить на покупке дорогостоящего оборудования

Обратите внимание на следующие моменты:

• длину площадки. Для бытовых целей подойдет рейка длиной 2–3 метра;
• мощность. Для трамбовки слоя толщиной 20 см достаточно двигателя мощностью 1,5 кВт.

При испытании устройства проверьте его работоспособность на участке небольшой площади. Помните о соблюдении требований безопасности и необходимости защиты органов слуха.

Подводим итоги

Вибрационная рейка – необходимый инструмент при выполнении различных видов строительных мероприятий. Она позволяет повысить прочность бетона и сформировать ровную поверхность. Устройство можно изготовить своими силами, используя подручные материалы. Для самостоятельного изготовления необходимо определиться с конструкцией, типом привода, подготовить необходимые материалы, а также соблюдать рекомендации.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Vibration Switche Type Vibro Rail 100 (AC&DC)

Этот аналоговый модуль, основанный на стандарте поставщиков вибрационного оборудования (API670), представляет собой одноканальный переключатель, который обеспечивает мониторинг вибрации и возможности мониторинга для пользователей. Среди возможностей этого объекта – возможность получать входные данные через различные датчики вибрации (акселерометр, датчик скорости и смещения) и возможность преобразовывать полученный сигнал напряжения в 4-20 мА для подключения к системам управления, таким как PLC и DCS. Также в качестве аварийного или отключающего реле для этого модуля предназначен сухой контакт (реле), который, в случае его использования, срабатывает после прохождения настроенных параметров вибрации.

Буферный выход (выход BNC) на передней панели устройства предназначен для подключения портативного устройства. Можно будет заменить локальный сброс в схеме данного оборудования вместо буферного выхода.

В целом характеристики и возможности Vibro Ral100 AC следующие:

Одноканальный переключатель с датчиками акселерометра, входными сигналами скорости и смещения
Возможность отправки выходного сигнала 4-20 мА от сигнала вибрации или динамического сигнала Урал
Оснащен выходом с буферизацией для считывания значений вибрации с помощью портативного устройства
Возможность выбора активации или деактивации (включение или выключение)
Возможность задержки выключения в функциональной цепи реле
Установка на рейку
Требуется источник питания 24 В постоянного тока для привода и запуска
Оснащен светодиодом для контроля контура и активации, если контуры не замкнуты
Оснащен номером сухого реле для использования в качестве аварийного или бесшумного реле

Vibro Rail100DC 9Переключатель 0008 представляет собой одноканальный модуль, разработанный в соответствии со стандартом API670 для измерения и контроля смещения вала в осевом и осевом направлении вращающегося оборудования. Таким образом, это устройство имеет возможность принимать только вихретоковые входы в качестве входов и сможет преобразовывать измеренный зазор постоянного тока до 0-2 мм в подходящий сигнал 4-20 мА. Еще одной особенностью этого модуля является выделение светодиодов для определения состояния контурного тока, подключения и обнаружения датчика, а также учета буферизованного выхода для подключения портативного устройства.

В целом характеристики и возможности Vibro Rail 100 DC следующие:

Одноканальный датчик для измерения смещения валов в осевом направлении с возможностью приема датчиков перемещения на вход отправка выходного сигнала 4–20 мА из измеренных значений постоянного зазора
Оснащен светодиодными индикаторами тока между контурами, а также подключением преобразователя и активацией, если он не установлен
Буферизованный выход для измерения значений и считывания через портативное устройство
Возможность отключения с задержкой в ​​функциональной цепи реле
Требуется источник питания 24 В пост. тока для привода и запуска -energize)

Аренда виброрейки для бетона – взять или взять в аренду виброрейку для укладки бетона в аренду

Виброрейка для укладки бетона; прокат на сервисе «ФабрикаПроката»; выгодное предложение от собственников

Строительство зданий из бетона получило широкое распространение в нашей стране.

Это связано с тем, что этот материал очень популярен.

Чтобы бетонная поверхность была идеально ровной, при ее укладке используйте специальное оборудование.

Виброрейка здесь будет хорошим помощником.

Позволит решить необходимую задачу с минимальными усилиями.

Для разового или периодического использования больше подходит аренда виброрейки.

В этом случае вы можете взять оборудование во временное пользование, сэкономив на его покупке.

Аренда виброрейки по бетону будет выгодна владельцам данной техники.

В этом сценарии этот инструмент для взлома будет приносить доход.

Особенности и применение

Виброрельс подходит для решения различных задач.

Такое оборудование активно используется при заливке пола.

Это может произойти на промышленных, коммерческих и спортивных объектах.

Инструмент применяется как в жилищном строительстве, так и при ремонтных работах.

С помощью вибрирующих рельсов смесь равномерно распределяется.

Затем уплотняется и окончательно выравнивается.

Многие модели техники оснащены специальными ручками, что упрощает задачу оператору.

Это простой и достаточно удобный инструмент.

Виброрельсы могут иметь определенные отличия, которые связаны со следующими моментами:

• тип двигателя;
• количество секций;
• особенности и характеристики конкретной модели.

Оборудование имеет бензиновый или электрический двигатель.

Модели бензинового типа выигрывают своей мобильностью.

Однако в некоторых помещениях их использовать не стоит, так как устройство выделяет выхлопные газы.

Электрические вибрационные рельсы зависят от мощности.
