Выпиловочный столик для лобзика чертеж: Выпиловочный столик для лобзика чертеж

из фанеры, чертежи, для начинающих, ажурное, технология, схемы, техника безопасности, размеры, видео

Большинство людей любит что-то делать своими руками, но нередко этот процесс сопровождается осложнениями и тонкостями, поэтому ко всему нужно готовиться заранее. К примеру, выпиливание ручным лобзиком только с виду достаточно простое, а на практике далеко не сразу все получается.

Рисунок 1. Схема выпиливания лобзиком на выпиловочном столике: сверху — крепление выпиловочного столика шурупами. Внизу показаны основные размеры столика и конструкция групповой верстачной доски с четырьмя выпиловочными столиками.

Рабочий процесс

Инструменты и материалы:

• лобзик;
• фанера;
• бумага;
• карандаш;
• копировальная бумага;
• наждачная бумага;
• кисть;
• краска.

Рисунок 2. Набор инструментов, необходимых выпиловщику (кроме лобзика): 1 – шило; 2 – буравчик; 3 – дрель; 4 – напильники; 5 – молоток; 6 – плоскогубцы.

Лобзиком удобнее всего работать с фанерой, т.к. она более податлива. В самом начале нужно организовать рабочее место, т.к. «на коленке» что-то сделать весьма непросто. Для начала нужен стол, табурет, подставка и струбцина. Подставка соединяется со струбциной и фиксируется на краю стола – тут и будет проходить весь рабочий процесс (рис. 1).

Теперь в лобзик зажимается пилочка, причем направление зубьев должно быть строго в сторону рукояти (рис. 2), иначе добиться качественной работы будет невозможно, к тому же полотна будут очень быстро лопаться. Процесс фиксации нужно отработать до состояния автоматизма, т.к. будут ситуации, когда это придется делать влет (будет описано ниже).

Теперь можно непосредственно перейти к фанере. Рисунок может быть любой со всевозможными усложнениями или, наоборот, что-то простенькое, как в данном случае (рис. 3) – елочка. Единственное осложнение в данном случае – это сделать точное соотношение пазов, благодаря которому елочка в итоге будет цельной, а швы видно не будет.

Для этого сначала нужно выполнить рисунок на бумаге, затем при помощи копировальной бумаги перенести все на фанеру, т.к. рисовать сразу на фанере недопустимо. В итоге рисунок можно подкорректировать только карандашом, т.к. через копирку не всегда переносятся все штрихи.

Рисунок 3. Фанера, подготовленная для выпиливания внутренних замкнутых контуров: (в каждом таком контуре просверлено отверстие для пилки).

Далее можно приступить к вырезанию. Для этого лобзик должен держаться на расстоянии от лица не ближе 30 см, чтобы опилки не попали в глаза (безопасность прежде всего), причем положение полотна в лобзике всегда должно быть перпендикулярно рабочей поверхности, иначе работа существенно замедлится.

Плавные скосы достаточно легко прорезаются, а вот на углах придется делать расширения. Для этого лобзик продолжает двигаться вертикально, но заготовка уже не давит спереди, а медленно вращается. Когда идет выпиливание обзиком из фанеры, инструмент никогда не поворачивается, а все повороты делаются исключительно заготовкой, т.

к. это позволит не сломать пилочку, а также не терять скорость исполнения.

На этом выпиливание завершается, а дальше уже идет процесс отделки полученных материалов.

Читайте также:

Какие изделия из фанеры можно сделать.

Техника изготовлнеия игрушек из фанеры.

О поделках из фанеры своими руками читайте тут.

Вернуться к оглавлению

Завершение

Рисунок 4. Схема устройства лобзика.

Затем выпиленные лобзиком из фанеры детали будущей конструкции нужно зашлифовать наждачной бумагой (среднезернистые варианты). Шлифовка продолжается до тех пор, пока результат не будет идеальным.

В самом конце нужно соединить детали между собой и можно покрывать их краской (приветствуется любой аналог). После этого остается только дождаться высыхания.

Перед тем как начать рабочий процесс, фанера для выпиливания в обязательном порядке проверяется на дефекты, т.к. нередко можно обнаружить на материале трещины или расклеивание слоев. Также сразу стоит учитывать, что закупать следует сразу целый набор пилочек (желательно держать их всегда в количестве приближенном к 10), т.к. несколько все равно сломаются.

Если нужно вырезать в материале узор, то придется сначала пробить ту часть, которая пойдет в утиль. Для этого удобно использовать шило либо червячную дрель, хотя при их отсутствии пойдет и обычный коловорот. В отверстие вставляется пилочка, после чего фиксируется в лобзике, а дальше уже по накатанной вырезается.

Создавать можно принципиально любые схемы (рис. 4 и 5), которые далеко не всегда просто реализовать на практике.

Если делать каждую вещь по инструкции, тогда процесс всегда будет занимать минимум времени, при этом издержки тоже будет минимизированы.

Выпиливание лобзиком

Урок для учащихся 4 класса.

Дата проведения : 17. 02.16 г.

Тема урока: Выпиливание лобзиком. Инструмент. Правила безопасной работы.
Цели урока:
обучающая – ознакомление с процессом выпиливания лобзиком и инструментом для его выполнения;
воспитательная– воспитание сознательной дисциплины, аккуратности и внимательности при выполнении выпиловочных работ;
развивающая – развитие умений и навыков работы с лобзиком.

Материально-техническое оснащение:

для учителя: проектор, ноутбук, мультимедийная презентация «Выпиливание лобзиком», образцы выпиленных изделий, план-конспект урока, альбомы по выпиливанию;

для учеников: лобзик, пилки, заготовка из фанеры с нанесенным и выжженным рисунком, выпиловочный столик, тетрадь учебник, наждачная бумага, напильники разного сечения.

Оформление классной доски: тема урока, новые слова, домашнее задание.

План урока:

организационный момент 1-2 минуты;

сообщение целей и задач урока учащимся 2-3 минуты;

сообщение нового материала при просмотре мультимедийной презентации 5 мин;

вводный инструктаж по ТБ и определение задания 3-4 мин;

самостоятельная работа учащихся , текущий инструктаж 20 мин;

подведение итогов, заключительный инструктаж 4-5 мин.

Время проведения: 40 минут.

1 . Организационный момент (2 мин)
– Проверка явки учащихся по журналу.
– Проверка готовности к уроку (наличие учебных пособий и письменных принадлежностей).
– Проверка внешнего вида (спецодежды).

2. Сообщение темы урока (предварительно записанной на доске).(2мин)

– Постановка целей и производственных задач перед учащимися.
3. Объяснение нового материла.
– Много красивых изделий можно изготовить из фанеры, если научиться работатьлобзиком— инструментом для выпиливания криволинейных контуров (рис. 1). Рабочая часть лобзика — тонкая и узкая пилка. (показываю на лобзике)

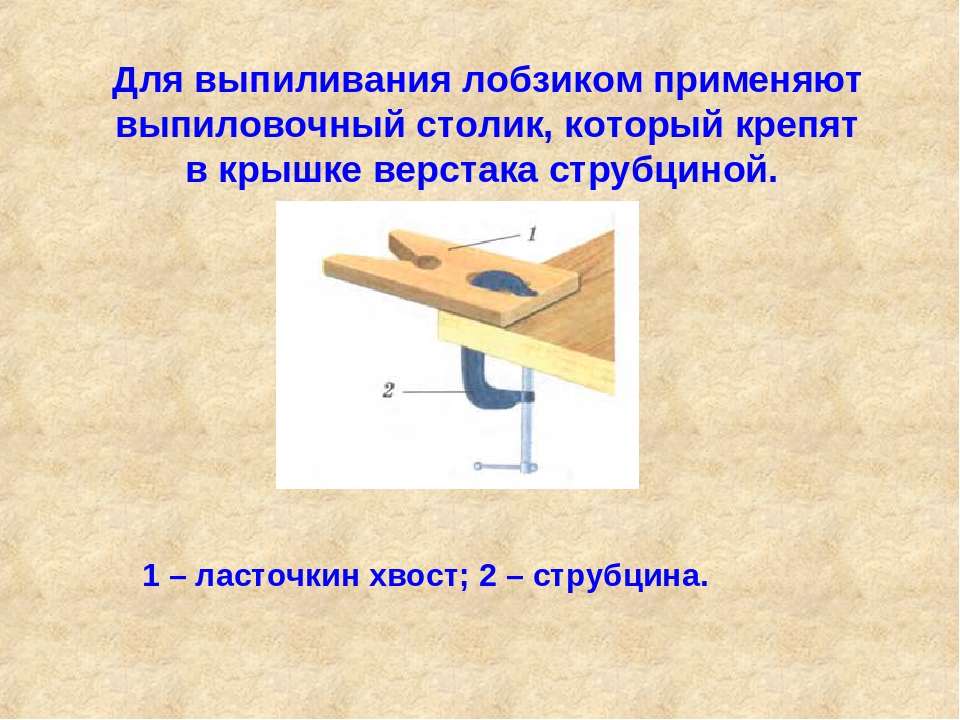

Рисунок 1

– Перед выпиливанием лобзик надо наладить, т. е. подготовить к работе. Сначала пилку закрепляют в рамке нижним зажимным винтом так, чтобы зубья были направлены остриями к ручке. Затем слегка сжимают рамку и закрепляют пилку верхним зажимным винтом. Для этого используют приспособления (рис. 2).

Рисунок 2

– Размечают заготовку по рисунку через копировальную бумагу или по шаблону. При пилении лобзиком также используют специальное приспособление — выпиловочный столик (рис. 3), который закрепляют в заднем зажиме верстака. Сидеть и стоять во время выпиливания надо прямо, не нагибаясь, вполоборота к верстаку, заготовка должна находиться на уровне груди (рис. 3).

Рисунок 3

Сначала выпиливают фигуру по внутреннему контуру, а за­тем — по внешнему, чтобы удобнее было держать заготовку. При выпиливании по внутреннему контуру рядом с разметочной линией шилом прокалывают отверстие. Затем в него вставляют пилку и закрепляют ее в рамке. Пиление по внешнему контуру начинают от края фанеры и постепенно переходят на линию разметки.

Лобзик надо перемещать плавно и без перекосов, так как пилка легко ломается. В местах поворота линий рисунка заготовку надо медленно поворачивать, не прекращая вертикального движения лобзика. Через каждые 3…5 минут работы следует делать небольшой перерыв, чтобы пилка остывала. Можно также охладить ее влажной тряпочкой.

После выпиливания деталь зачищают надфилями и шлифовальной шкуркой. Надфиль— это напильник небольшого размера. Он представляет собой металлический стержень, один конец которого служит ручкой, а на другом конце выполнена насечка (рис. 4). Неровности срезают движением вперед.

Рисунок 4

На деревообрабатывающих предприятиях выпиливание фигурных деталей выполняют станочники-распиловщики на специальных лобзиковых станках. Они должны хорошо знать свойства древесины, устройство станков, способы выпиливания, быть точными и аккуратными в работе.

4. Правила безопасной работы с инструментом(3 мин.):

Прочно закреплять выпиловочный столик.

Работать лобзиком и шилом с хорошо насаженными и
исправными (без трещин) ручками.

Надежно закреплять пилку в рамке.

Не делать резких движений лобзиком и надфилем, не наклоняться низко над заготовкой.

Не сдувать опилки, а убирать их щеткой-сметкой.

4. Практическая работа и текущий инструктаж (15 – 20 мин.)
– Расстановка учащихся по рабочим местам.
– Выдача задания и контроль работы.
– Проведение целевых обходов рабочих мест

5. Заключительный инструктаж (5 мин)
– Указание типичных ошибок.
-Отметка лучших работ.
– Сообщение оценки качества работы каждого учащегося.
– Выдача домашнего задания.

6. Уборка рабочих мест (2 мин)
– Осуществление проверки поведения уборки на рабочих местах учащихся.
