Приспособление для высверливание обломанных шпилек.

Большинство водителей, самостоятельно ремонтирующих свои автомобили, сталкивались с необходимостью высверливания обломанной шпильки, например выпускного коллектора. Ведь шпильки крепления выпускного коллектора легко ломаются, так как они работают в тяжёлых условиях — температура выпускного коллектора достигает 400 градусов. И от постоянного нагрева и охлаждения, материал шпилек корродирует, и продукты коррозии работают не хуже хорошего клея, намертво схватывая резьбовое соединение гайки и шпильки. К тому же металл шпильки становится хрупким и часто она обламывается. В этой статье будет описано как высверлить обломанную шпильку, и как сделать для облегчения высверливания в труднодоступном месте несложное приспособление — простейший кондуктор.

Опытный автовладелец всегда старается предотвратить процесс закисания гаек и шпилек, например заказав более высокие гайки из нержавейки или латуни, закрывающие всю резьбу на шпильке.

А некоторые вкручивают колпачковые гайки, которые сейчас уже есть в продаже. Кроме того, резьба смазывается графитной смазкой, которая уменьшает риск пригорания и прикипания резьбы крепежа.

И перед отворачиванием гайки, резьбовое соединение рекомендуется смочить проникающей жидкостью, например распространённой «вэдэшкой»(WD 40), можно тормозной жидкостью, керосином, соляром, или хотя бы уксусом. Если и это не помогает открутить прикипевшую гайку, тогда желательно нагреть её небольшой газовой горелкой, или хотя бы термофеном.

Но всё таки температура нагрева коллектора и выпускной трубы, делает своё дело, и металл шпильки, при длительной работе в условиях высокой температуры и вибраций, изменяет свои свойства, и далеко не в лучшую сторону. В теле шпильки появляются микротрещины, и в итоге, даже не сильно надавив на гаечный ключ, гайка даже и не думает отворачиваться, а шпилька легко «срезается».

Когда обломана даже одна, ну или несколько шпилек выпускного коллектора, то нарушение герметичности стыка коллектора и головки, или стыка коллектора и выпускной трубы, сопровождается не только громким выхлопом, но и неприятным запахом, и даже может привести к пожару.

И как правило замена прокладок на новые делу не поможет, нужно аккуратно высверлить обломанную шпильку, «прогнать» резьбу метчиком, и вкрутить новую шпильку.

На практике это сделать не так просто, как на словах, особенно в неудобном (труднодоступном) месте, когда мотор находится на машине. Естественно, когда двигатель снят для ремонта, всё намного проще, но чаще приходится орудовать дрелью в очень неудобном положении под капотом (когда мотор на своём месте).

Прежде чем высверливать обломанную шпильку, следует попробовать приложить к остатку шпильки подходящую по размеру гайку, и попробовать приварить эту гайку к телу отломанной шпильки. Варить естественно удобнее полуавтоматом, а не электродом. И риск прихватки тела шпильки к алюминиевому телу головки или к чугунному телу коллектора (бывают и головки из чугуна) минимален, так как алюминий или чугун, стальной проволокой полуавтомата в таком случае не варится. После приварки гайки её отворачивают ключом вместе со шпилькой, и это часто удаётся, так как нагретая шпилька как правило откисает и откручивается.

Но бывает, что очень неудобно (мало места) сделать качественную прихватку сваркой, тогда можно попробовать ещё один способ, с помощью специального инструмента — набора буравчиков, как на фото слева. Такие наборы уже легко найти в продаже. Из набора выбирается подходящий по диаметру буравчик, в шпильке просверливается отверстие, для захода буравчика и он вкручивается в отверстие шпильки.

Резьба его левая, то есть крутить его надо против часовой стрелки, и шпилька выкручивается тоже влево. При заглублении, конус буравчика заглубляется и настаёт такой момент, когда заглубляться дальше не позволяет просверленное отверстие. В этот момент и начинает откручиваться обломок шпильки.

Однако выкрутить обломок шпильки коллектора часто даже этим инструментом не удаётся. Так как температура и коррозия сделали своё дело и обломок шпильки буквально срастается с телом головки или низа коллектора. А металл буравчика твёрдый, но достаточно хрупкий, и он может сломаться. Это приводит к ещё большим проблемам, так как высверлить твёрдую сталь обломка буравчика обычным сверлом не получится. Мне помогло в таком случае победитовое сверло, но возни было много.

Так как при высверливании обломка буравчика, сверло точно уйдёт от центра. Что бы этого не произошло, нужно использовать кондуктор, о котором ниже.

Самый надёжный способ — нужно высверлить остатки шпильки, а затем прогнать резьбу метчиком. Очень важно, чтобы при сверлении сверло не ушло в сторону, ведь шпилька сделана из более твёрдой стали, а тело головки из более мягкого алюминия ( тело коллектора из чугуна тоже мягче стальной шпильки, это если вы будете высверливать обломанную шпильку в соединении низа коллектора и выпускной трубы).

И сверло всегда уводит от шпильки в более мягкий металл, особенно если сверлят в ограниченном пространстве и дрель под небольшим углом. Естественно дрель нужно стараться держать строго перпендикулярно высверливаемой плоскости. Бывают мастера, с хорошим глазомером и нормально делающие такую работу без каких либо приспособлений.

Для этого сперва находится центр шпильки, хорошо кернится керном, а затем сначала небольшим сверлом на 3 — 4 мм просверливается направляющее отверстие для более толстого пяти миллиметрового сверла, ну а затем используют сверло на 6,5 мм. Высверливания сверлом такого диаметра, достаточно для дальнейшего удаления шилом, или остро заточенной отвёртки остатка 8-ми миллиметровой шпильки. Или просто резьба прогоняется метчиком М8 и остатки шпильки превращаются в стружку.

Установленное на шпильки приспособление, для точного высверливания обломка шпильки.
1 — пластина основание, 2 — гайка крепления кондуктора, 3 — длинная втулка для сверла, 4 — целая штатная шпилька, 5 — короткая втулка для шпилек.

Но упростить операцию по точному высверливанию обломанных шпилек, особенно тем мастерам, кто постоянно занимается ремонтом, поможет простейшее приспособление (кондуктор), например такой, как на рисунке слева. Размеры этого кондуктора, показанные на чертежах ниже, рассчитаны для точного высверливания шпилек, которые соединяют нижнюю часть жигулёвского коллектора с выпускной трубой.

Но аналогичный кондуктор можно сделать и для высверливания шпилек, которые соединяют коллектор с головкой двигателя, и причём для любой машины. Следует только точно измерить расстояние между шпильками именно вашего двигателя, и затем просверлить на таком же расстоянии отверстия для втулок 3 и 5.

Можно даже не измерять расстояние между шпильками мерительным инструментом, а просто приложить к шпилькам лист картона, и тихонько обстучать картон по шпилькам молоточком. Точный слепок расположения именно ваших шпилек будет обеспечен.

Потом вырезав отверстия для шпилек в картонном шаблоне, надеваем шаблон на шпильки, и обстукиваем молоточком в районе обломка шпильки и таким образом определяем место для длинной втулки 3. И по этому картонному шаблону, вырезается пластина 1 (основание) из листовой стали, толщиной 12 мм, в которой сверлятся отверстия для втулок 3 и 5 (согласно шаблону).

В отверстия пластины вставляются направляющие втулки, которые вытачиваются на токарном станке согласно чертежу слева. Причём короткие втулки 5, с внутренним диаметром отверстий 8,1 мм, предназначены для не обломанных шпилек, а более длинная втулка 3 (с внутренним диаметром 6,5 мм), вставляется в пластину там, где находится обломанная шпилька.

И если обломанная шпилька сильно выступает наружу, то её выступающую часть нужно сточить.

Кстати, заказав токарю четыре короткие втулки 5 и одну длинную втулку 3, вы их впоследствии сможете использовать и для других пластин (приспособлений другой формы), так как втулки легко вынимаются из одной пластины и переставляются на другую.

Пластина (основание) прижимается к плоскости коллектора (или плоскости головки двигателя, если пластина будет сделана для высверливания шпилек головки) с помощью высоких гаек 2.

Все детали кроме втулки 3, можно изготовить из любой стали, какую найдёте. А вот втулку 3, в которой будет работать сверло, и которая не даёт сверлу уйти в сторону, следует выточить из прочной легированной стали (хотя бы Ст 45, 50) и закалить. Иначе втулки из обычной стали надолго не хватит и её внутреннее отверстие быстро износится.

При вытачивании новой шпильки, взамен обломанной, следует знать, что выточить её из любой доступной стали нежелательно. К примеру наиболее доступная сталь Ст.

3 имеет предел прочности на разрыв 39 — 49 кгс/мм², и этой прочности для изготовления шпилек выпускного коллектора недостаточно. Для шпилек подойдёт более прочная сталь марок Ст.35, 40, 45, 50, 55, 60 (по ГОСТ 1050 — 88).

Изготовив новую шпильку из одной из перечисленных выше сталей, прочность на разрыв её будет достаточная, в пределах от 50 до 80 кгс/мм². Если будете покупать, а не заказывать токарю новые заводские шпильки, то не берите первые попавшиеся на прилавке, а только те, которые имеют нормальную упаковку с номером детали — 13517010. Предпоследняя цифра 1 в этом номере, свидетельствует о прочности шпильки на разрыв в пределах 50 — 80 кгс/мм².

При вворачивании в тело головки или коллектора новой шпильки, смажьте её резьбу графитной или медной смазкой, пусть лучше впоследствии, при попытке отвернуть гайку, выкрутится шпилька вместе с гайкой, чем она обломается. Ну и перед накручиванием гайки на шпильку, естественно и резьбу гайки тоже смазываем «графиткой».

Изготовив подобное приспособление для высверливания обломанных шпилек коллектора и не только для него, вы намного упростите и ускорите операцию по удалению обломка шпильки (особенно если занимаетесь ремонтом профессионально), и риск порчи тела головки или коллектора при высверливании, сведётся к нулю, успехов всем.

Как высверлить (выкрутить) шпильку или обломанный болт | Заметки автомеханика

В статье рассмотрим несколько способов, как выкрутить обломанный болт или шпильку.

Здравствуйте уважаемые читатели!

Если у вас обломилась шпилька или болт, не расстраивайтесь. Существует несколько способов как её выкрутить. Предварительно подготовьте обломанный болт к выкручиванию (с помощью прогрева, специальных жидкостей и т.д.) ссылка на статью в конце.

Начнем пожалуй с самого популярного способа – высверливания. Высверлить шпильку можно как обычным сверлом, так и обратным. При использовании обратного сверла есть шанс, что обломанный болт все же выкрутиться.

Перед высверливанием необходимо накернить центр.

Минусом данного способа является то, что можно повредить резьбовую часть. Особенно аккуратно высверливать обломанный болт придется из алюминия, например из ГБЦ.

После процедуры высверливания необходимо прогнать резьбу метчиком.

Второй способ, если у вас осталась резьбовая часть. Накручиваем две гайки на резьбовую часть. Откручиваем за первую гайку. Так же можно воспользоваться специальным инструментом – шпильковертом.

Минусом данного способа является то, что достаточно редко им можно воспользоваться, поскольку зачастую, при обрыве болта или шпильки, резьбовой части почти не остается.

Если резьбы недостаточно для закручивания двух гаек или резьба повреждена, то необходимо наварить гайку, а затем выкрутить обломанный болт.

Будьте аккуратны при использовании сварки! Обязательно снимите клеммы с аккумулятора, чтобы избежать замыкания.

Еще один способ – использование специального инструмента (экстрактор)

Необходимо просверлить в центре шпильки отверстие (меньше диаметра шпильки) после чего подобрать экстрактор по размеру и вбить его в шпильку, после чего начинать выкручивать.

Если у болта или шпильки, после обламывания, осталась выпирать гладкая часть (без резьбы) можно воспользоваться следующим способом. Обтачиваем выпирающую часть под квадрат, после чего можно надеть головку подходящего диаметра или использовать вороток для метчика.

Будьте аккуратны при обтачивании обломанного болта.

Как увеличить шансы на выкручивание обломанного болты и какие подготовительные процедуры нужно произвести прежде чем начать выкручивать, читайте в моей статье “Как открутить ржавый болт” ссылка на статью.

Спасибо за внимание, подписывайтесь на канал, удачного дня!

Как выкрутить и высверлить сломанный болт (шпильку)

Ситуация так прямо скажем не приятная, а выход из нее найти надо, ведь фактически в этом случае воспользоваться всеми функциональными возможностями конструкции невозможно, так как она их просто напросто не обеспечивает. Выхода здесь два, либо менять деталь целиком, либо все же пытаться восстановить резьбу путем высверливания или выкручивания обломавшегося болта или шпильки. Именно о таком варианте выкручивания или высверливании мы и поговорим в нашей статье.

Способы выкручивания (высверливания) сломанного болта (шпильки)

Сразу скажем, что вероятность того что вы выкрутите болт есть, а также есть такие возможности, благодаря использованию новых инструментов. В нашей статье будет рассмотрена несколько вариантов.
Первый, когда болт (шпилька) обломались уже на выходе, то есть торчит какая-то часть, а второй вариант, когда все тело шпильки осталось где-то там!
В случае если тело болта шпильки торчит, то можно попробовать пропилить проточку, под отвертку, а тем самым выкрутить «обломыш» словно винт. Хотя вероятность что все получиться невелика, но все же это вариант

Второй вариант это приварить гайку к выступающей части крепежа. Берем гайку подходящего по резьбе размера и накручиваем на выступающую часть. Далее обвариваем соединение, лучше всего аккуратной автоматической сваркой. Далее откручиваем как обычный болт, с помощью гаечного ключа.
Третий вариант, на котором мы задержимся и расскажем о котором более подробно, это выкручивание болта с помощью специального инструмента – экстрактора.

Такие инструменты пришли к нам сравнительно недавно, по крайней мере в Россию, и чем то похожи на инструменты стоматолога, что по виду, что по принципу работы. Первоначально необходимо строго по центру просверлить отверстие в обломанном болте. Сделать это можно предварительно накернив или зенкованием. Далее берем сверло и сверлим отверстие под глубину экстрактора, примерно 2/3 от длины его рабочей части.

Накручиваем экстрактор, который имеет левую резьбу, то есть фактически экстрактор накручивается, а болт выкручивается.

В итоге закручиваем экстрактор пока не начнет выкручиваться болт. Далее снимаем выкрученный болт с экстрактора.

Надо отметить, что бывают и совмещенные инструменты. Фактически сверло с экстрактором, в чем есть свои плюсы и недостатки.

Недостатки в том, что такой инструмент более сложный, а значит более дорогой. Также он не всегда подойдет для каждого из случаев. Набор экстракторов будет более прагматичен. А вот универсальность инструмента и меньшая трудоемкость при выкручивании сломанного болта, это то, что можно отнести к плюсам данного “девайса”.

Общие рекомендации при выкручивании обломанного болта шпильки

К особенностям, которые могут помочь выкрутить ваш сломавшийся болт можно отнести использование смазочных материалов, типа «жидкий ключ» или обычного керосина. Перед откручиванием болта смажьте резьбу той или другой жидкостью. Также нагрев внешней детали, в которой застрял крепеж, может облегчить выкручивание, а значит и ваши труды.

Высверливать заломы. Как выкрутить сломанную шпильку: советы мастера

Лично я многократно сталкивался с проблемой, когда ломается болт или шпилька под корень. Причем, я не являюсь каким-нибудь автомехаником или слесарем. Все это говорю к тому, что такое вполне случается и с обычным человеком, кто периодически имеет дело с техникой или другой технической частью.
Ну раз уж вы попали в такую ситуацию, то не стоит отчаиваться – все поправимо. Предлагаю вам семь способов как выйти из подобного положения и освободить резьбу от обломка шпильки или болта.

Подготовка перед выворачиванием обломка

Но не торопитесь сразу приступать к вывинчиванию. Перед этим необходимо принять меры, которые облегчат ваши прилагаемые усилия.
Перво наперво сбрызнем проникающей смазывающей жидкостью место слома. Это может быть любой «жидкий ключ», WD-40. Немного подождем.

Далее, чтобы немного снять внутренние напряжения, газовой горелкой хорошенько прогреем обломок и место вокруг.

Ну а далее перейдем непосредственно в вывинчиванию обломка шпильки или болта.

Первый способ: плоская отвертка и молоток

Это самый простой способ, но он не всегда подходит. Примерно в половине случаем шпилька обламывается с торчащим осколком, за который как раз и можно зацепиться.

Берем плоскую отвертку, упираем её в осколок и ударными движениями под углом в сторону вывинчивания резьбы аккуратно поворачиваем обломок.

Такой метод подходит если не требуется большого усилия для вывинчивания. Если усилия не достаточно, то переходим ко второму способу.

Способ второй: пробуем вывинтить зубилом

Этот способ похож на первый, только вместо отвертки берем зубило. Точно также упираем в оскол и ударными движениями производим выворачивание.

Зубило дает возможность создать большее усилие по сравнению с отверткой.

Третий способ: керн и молоток

Если обломок болта не имеет осколов, или даже обламывание произошло чуть ниже конечной поверхности резьбы, то тут можно попробовать воспользоваться керном.

Упираем керн в поверхность обломка со смещение и ударами под углом производим выворачивание, пока обломок нельзя будет зацепить плоскогубцами или другим инструментом.

Четвертый способ: привариваем гайку сваркой

На мой взгляд это самый действенный и быстрый вариант, но при наличии у вас сварочного аппарата. Суть его состоит в том, чтобы наварить сверху гайку на обломок болта.
Итак, чтобы это сделать берем гайку, но не такого же размера, а на пару единиц больше. То есть, если сломанный болт был на 10, то берем гайку на 12. Нужно это для лучшего и большего места приваривания.

Удерживая гайку кусачками, ставим ее на обломок, но не по центру, а со смещением. Электродом свариваем шпильку с гайкой к одной стороне внутри гайки.
Далее после остывания вывинчиваем обычным гаечным ключом.

Пятый способ: вывинчиваем шпильку экстрактором

Тут также потребуется специализированный инструмент, специально предназначенный вывинчивания сломанных шпилек и болтов – экстрактор.

Керним центр шпильки, чтобы сверло не бегало при начале сверления.

Сверлим отверстие соответствующего диаметра под экстрактор.

Вставляем экстрактор в отверстие и вывинчиваем ключом.

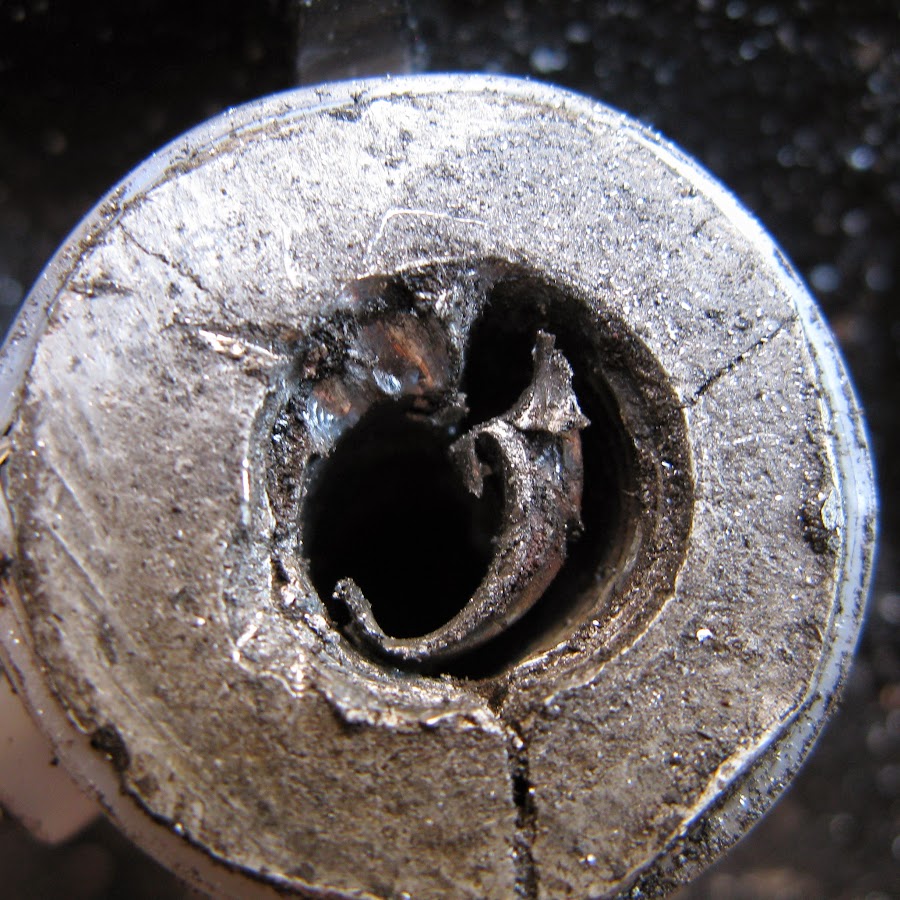

Шестой способ: высверливаем обломок

Способ состоит в том, чтобы подобрать сверло по нижнему диаметру резьбы шпильки и высверлить ее. Очень тяжелый способ, требует сноровки.
Сначала проходимся сверлом меньшего диаметра.

Затем сверлим максимально близким.

Осколки и остатки шпильки выбиваем плоской отверткой.

Такой способ удаления не всегда оправдывает усилия, но вполне заслуживает вашего внимания.

Седьмой способ: высверливаем под чистую и делаем вставку

Самый трудоемкий и затратный способ из всех. Но бывают случаи, когда это единственный рабочий вариант вернуть узел в рабочее состояние.
Высверливаем шпильку подчистую вместе с резьбой.

Нарезаем новую резьбу метчиком.

На этом можно закончить, если конструкция позволяет подобрать теперь более толстый болт или шпильку.

Если же нет – покупаем вставку или заказываем у знакомого слесаря.
Смазываем внешнюю резьбу фиксатором резьбы и ввинчиваем.

Стачиваем заподлицо.
А каким способом пользовались вы? Напишите в комментариях, я думаю ваш опыт будет интересен! Всего доброго!

Узел восстановлен.

Основным разборным крепежом в автомобилях является пара болт – гайка, которые собираются и соединяют детали по резьбе. Соединение это надежное, давно себя зарекомендовавшее, а значит прагматичное и распространенное. Хотя и с ним бывают проблемы, такие как срез резьбы, поломка шпильки или болта, который закручивается в гайку или тело корпусной детали. Ситуация так прямо скажем не приятная, а выход из нее найти надо, ведь фактически в этом случае воспользоваться всеми функциональными возможностями конструкции невозможно, так как она их просто напросто не обеспечивает. Выхода здесь два, либо менять деталь целиком, либо все же пытаться восстановить резьбу путем высверливания или выкручивания обломавшегося болта или шпильки. Именно о таком варианте выкручивания или высверливании мы и поговорим в нашей статье.

Способы выкручивания (высверливания) сломанного болта (шпильки)

Сразу скажем, что вероятность того что вы выкрутите болт есть, а также есть такие возможности, благодаря использованию новых инструментов. В нашей статье будет рассмотрена несколько вариантов.
Первый, когда болт (шпилька) обломались уже на выходе, то есть торчит какая-то часть, а второй вариант, когда все тело шпильки осталось где-то там!
В случае если тело болта шпильки торчит, то можно попробовать пропилить проточку, под отвертку, а тем самым выкрутить «обломышь» словно винт. Хотя вероятность что все получиться невелика, но все же это вариант.

Недостатки в том, что такой иснтрумент более сложный, а значит более дорогой. Также он не всегда подойдет для каждого из случаев. Набор экстракторов будет более прагматичен. А вот универсальность инструмента и меньшая трудоемскость при выкручивании сломанного болта, это то, что можно отнести к плюсам данного “девайса”.

Не спешите применять «серьезный» инструмент. Для начала брызните на болт WD-40 (как еще применяют ВД-40) так, чтобы жидкость, как можно лучше проникла в резьбу. Через 10-15 минут пробуем вывернуть болт, есть шанс, что резьба откиснет.

Как открутить прикипевший болт, если ВД-40 не помогает? Пробуйте использовать более крупный инструмент , например, пассатижи, большой разводной ключ или ударно-пневматический гайковёрт. В самых безвыходных ситуациях можно высверлить болт полностью (см. ниже).

Как выкрутить обломившийся болт

Способов выкрутить сломанный болт не так много. Если есть возможность (остатки болта не сильно утоплены), то привариваем к болту другой болт или гайку и выворачиваем привычным способом.
Для выкручивания сломанных болтов используют экстрактор (с цепкой обратной нарезкой). Делаем в сломанном болту отверстие глубиной пару сантиметров и вкручиваем в него экстрактор против часовой стрелки. Когда он достаточно вкрутится, потянет за собой и обломившийся болт. Не сложный процесс показан на видео:
Экстрактор – вещь узкопрофессиональная и не всегда может оказаться под рукой. Поэтому чаще всего приходится высверливать сломанный болт целиком (см. ниже).

Как открутить болт с сорванными гранями

Самый простой способ выкрутить сорванный болт – использовать пассатижи или разводной ключ. Но не всегда наличие свободного места позволяет применять такой инструмент.

Другой способ – сделать на шляпке болта насечку болгаркой или зубилом, чтобы была возможность выкрутить болт отверткой (ударной отверткой). Не поддается? Поставьте отвертку под углом к болту и бейте по ней молотком так, чтобы создать вращательное движение болту против часовой стрелки.

Также можно использовать сварку. Внутрь головки втыкаем электрод и свариваем головку и шляпку болта (или секретку) средним током. Откручиваем, пока не остыло. Еще секретку можно попробовать открутить близкой по диаметру головкой из 12 граней . Сначала нагрейте головку, а когда она остынет, то будет более плотно обхватывать секретку по окружности.

Высверлить болт полностью

Универсальный способ позволяющий удалить болт или его остатки. Потребуется дрель и кобальтовое или победитовое сверло. В процессе высверливания не давайте сверлу перегреться, периодически охлаждайте его водой или маслом. Диаметр сверла подбирайте так, чтобы в ходе высверливания не повредить резьбу.
Напомним, иногда болт может иметь обратную резьбу, попробуйте открутить его по часовой стрелке. А Вы сталкивались с болтами, которые не хотели выкручиваться? Каким способом Вам удалось решить проблему? Кстати, а Вы знаете, как

В процессе ремонта и обслуживания автомобиля, а также любой другой техники, часто возникает острая необходимость снять отдельные элементы или ходовой части, кузовные панели и т. д. При этом снятие составных частей двигателя, и подвески зачастую является наиболее проблемной операцией. Причина заключается в том, что узлы могут быть затянуты болтами или шпильками, причем момент затяжки достаточно большой.

Если к этому добавить перепады температуры в подкапотном пространстве, замасливание, скопление пыли, грязи и других отложений, становится понятно, что выкручивание различных болтов и других крепежей является не только ответственной и трудоемкой, но и зачастую сложной задачей. В этой статье мы поговорим о том, что можно сделать, если шпилька или болт сломался, а также как выкрутить сломанный болт.

Читайте в этой статье

Сорвана резьба болта, поломалась шпилька или сломался болт в блоке ДВС: как выкрутить

Итак, болты и шпильки нередко «закисают», покрываются ржавчиной, могут быть перетянуты или закручены с перекосом (не по резьбе) во время предыдущих операций. Это справедливо для всех без исключения моделей и марок авто.

В любом случае, частой ситуацией является такая, когда во время выкручивания болта мастер сорвал резьбу, сломал шпильку, обломал шляпку болта и т.д. Также возможна ситуация, когда момент затяжки при закручивании сильно превышен, болт лопается, оставаясь недокрученным. Естественно, остатки болта нужно выкрутить, после чего шпильку или болт следует заменить.

Как правило, болты ломаются в случаях, когда болт заржавел или прикипел, при этом при откручивании прилагаются слишком большие усилия. Этим обычно страдают автомобили с пробегом или машины, которые эксплуатируются в тяжелых условиях. Зачастую резьбовые соединения начинают создавать проблемы в результате контакта с влагой. Для ходовой части автомобиля такой контакт неизбежен. В случае с двигателем, ГБЦ прикручивается к блоку цилиндров, момент затяжки большой.

Так или иначе, самой проблемной ситуацией является то, что болт может быть сломан заподлицо, то есть выкрутить его привычным способом или при помощи простых инструментов не представляется возможным. Другими словами, «тело» болта не выступает над поверхностью. В этом случае существует несколько способов решения проблемы, при этом наиболее распространенными являются:

высверливание болта;
выкручивание болта при помощи сварки;

Прежде всего, выбор того или иного способа зависит от некоторых условий. Если болт до поломки прокручивался, тогда главной задачей является «привязаться» к его телу, чтобы затем выкрутить остатки. Если же прокрутить болт невозможно, тогда необходимо аккуратно рассверливать остатки тела в отверстии. Давайте рассмотрим доступные способы более подробно.

Начнем с того, что для успешного результата необходимо знать, как выкрутить сорванный болт, а также выполнить ряд дополнительных работ перед выкручиванием.

На начальном этапе необходимо удалить грязь, остатки масла, ржавчину и т.д. с проблемного участка. Также обязательно следует нанести на резьбовое соединение специальное средство, чтобы болты «раскисли». Такой жидкостью могут особые очистители. Это составы, удаляющие и размягчающие ржавчину, грязь и т.д. Еще для этих целей вполне подойдет WD-40 или чистое масло.
Идем далее. Если обломок выступает выше резьбового отверстия, по нему также можно сделать несколько ударов молотком, болт дополнительно нагревается (например, при помощи паяльной лампы). Единственное, ударять по болту или греть его можно только в том случае, если от такого воздействия гарантированно не пострадают другие детали, элементы или само резьбовое отверстие.

Если резьбу удалось сорвать (болт крутится), далее сломанный болт выкручивается пассатижами, разводным ключом и т.д. Еще можно зубилом, ножовкой по металлу или болгаркой сделать на теле болта «канавку», после чего можно попробовать выкрутить обломок обычной отверткой.

Также в обломке, если тело выступает достаточно высоко, просверливается сквозное поперечное отверстие, в которое вставляется металлический стержень, гвоздь, отвертка и т.д. Затем получившийся рычаг позволяет выкручивать обломок при помощи подручных инструментов.

Часто тело болта не сильно выступает над поверхностью, то есть болт сломан почти заподлицо. Это усложняет процесс удаления остатков из резьбового отверстия. В таком случае хорошо помогает сварка. Чтобы реализовать задачу, необходимо подобрать похожий по диаметру болт со шляпкой, после чего нужно приварить его при помощи сварочного аппарата к телу обломка в резьбовом отверстии.

Далее ключом можно пробовать выкручивать обломок. При этом важно помнить, что сварка может оказаться хрупкой в месте соединения, так что слишком больших усилий прилагать не стоит. Добавим, что кроме сварки иногда для подобных случаев используются специальные типы клея. При этом данный способ не имеет широкого распространения, так как данные виды клея под рукой имеются далеко не всегда, а также некоторые сомнения вызывает надежность фиксации при помощи подобных средств.

Самым сложным случаем принято считать сломанный болт, который обломался, например, заподлицо с поверхностью или даже ниже. Часто с такой ситуацией можно столкнуться, когда обламывается болт в . В этом случае описанные выше способы срабатывают не всегда. Чтобы решить задачу, необходимо знать, как выкрутить обломки из отверстия, высверлить болт из блока двигателя автомобиля и т.п.

Прежде всего, необходимо подготовить дрель и набор с тонкими сверлами. Обратите внимание, без определенных навыков выполнять такую работу не рекомендуется. Главной задачей является необходимость просверлить несколько небольших отверстий в теле болта. Делается это так, чтобы затем появилась возможность соединить эти мелкие отверстия в одно большое. Далее в отверстие вставляется отвертка, после чего обломки выкручиваются.

Более сложным способом является нарезка левой резьбы в теле обломанного болта. В этом случае нужна дрель и метчик. Сначала в теле обломка высверливается отверстие, затем метчиком нарезается левая резьба. После в эту резьбу закручивается еще один болт. После того, как такой болт будет вкручен до конца, обломок должен начать выкручиваться из отверстия.

Последним доступным способом удаления обломка болта, который сломался в резьбовом отверстии, считается высверливание. Способ достаточно сложный, требует особых навыков. Основной целью является задача не повредить резьбу самого отверстия при рассверливании обломка.

Чтобы высверлить обломок, сначала в его центре тонким сверлом проделывается отверстие. Затем сверло меняется на более толстое и т.д. После того, как стенки тела сломанного болта станут максимально тонкими, их нужно попытаться сломать при помощи металлической проволоки или пинцета. Затем обломки удаляются из отверстия. Данный способ в случае правильной реализации исключает необходимость нарезать новую резьбу в отверстии или восстанавливать уже имеющуюся.

Подведем итоги

Как видно, существует несколько способов для выкручивания поломанного болта или шпильки. При этом в каждом случае необходимо заранее отдельно учитывать характер облома тела, само расположение обломка, возможность доступа к проблемному участку, возможные последствия нагрева остатков болта и т. д.

Напоследок отметим, что перед выкручиванием болтов желательно до начала процедуры проводить обработку для удаления грязи и размягчения ржавчины. При этом если различные стандартные способы выкручивания не дают желаемого результата (болт не идет), тогда оптимально не прилагать больших усилий, чтобы не поломать шпильку.

То же самое можно сказать и о затяжке шпилек или болтов. Дело в том, что затягивать крепежи нужно со строго определенным усилием и в указанном порядке (например, обтяжка ГБЦ). Игнорирование данного правила нередко приводит к тому, что шпильки или болты ломаются, вытягиваются, деформируются и т.п.

В случае возникновения подобных проблем лучше обратиться к опытным специалистам, которые во многих случаях выкрутят проблемный сорванный или закисший болт. Если же избежать облома болта не представляется возможным, тогда квалифицированные мастера удалят остатки из отверстия с минимальными рисками, а также при необходимости восстановят поврежденную резьбу.

Виды изломов

Обычно подобный крепеж ломается на месте окончания резьбы, хотя могут быть и исключения. В итоге сам метиз может быть углублен в отверстие, выступать над поверхностью или же сровняться с ней. Исходя из этого, решать, как выкрутить сломанный болт, нужно, обращая внимание именно на этот момент.

Поверхностный обрыв

К данному типу поломки относится тот вариант, когда часть метиза выступает над поверхностью. Можно считать, что подобную задачу решить проще всего, не используя радикальные меры. Однако прежде чем производить любое выкручивание сломанного болта, стоит обработать место керосином, чтобы устранить нагар и ослабить контакт поверхностей.

Если выступ довольно большой, то проще всего использовать инструменты типа плоскогубцев, клещей или струбцины, при помощи которых можно захватить деталь и вывернуть ее по резьбе.
Некоторые специалисты, отвечая на вопрос, что делать, если сломался болт, который очень плотно сидит в отверстии, рекомендуют использовать сварочный аппарат. С его помощью можно приварить к метизу рычаг, что в результате позволит получить большое плечо для вращательного движения.
Также можно использовать сверло диаметром немного меньше самого болта. Сверлом проделывают отверстие по центральной оси болта на всю глубину. После этого остатки крепежа извлекают при помощи крючка, стараясь выкручивать резьбу с самого низа.

Обрыв заподлицо

Считается, что данная поломка самая сложная, поскольку порой очень трудно определить диаметр отверстия, особенно если крепеж был срезан. Поэтому для того чтобы определить, как высверлить сломанный болт такого типа, сначала стоит произвести зачистку поверхности, определяя зазоры.

Довольно часто место обрыва имеет очень неровные формы, которые при таком расположении очень трудно выправить. Сверлить же в таком состоянии изделие не получится. Именно поэтому сначала применяют керн, которым подготавливают место по центру для работы сверлом.

Дальнейшие действия, описывающие как высверлить сломанный болт, описаны в пункте о поверхностном обрыве. После проделывания отверстия остатки резьбы просто удаляют крючком.

Обрыв ниже поверхности

Подобное повреждение довольно сложное, особенно если сама деталь изготовлена из мягкого металла. Поэтому нужно решить проблему, как выкрутить сломанный болт и при этом не повредить резьбу в отверстии.

Прежде всего с использованием керна намечают центр метиза. При этом лучше всего использовать тонкий инструмент из прочного металла, чтобы случайно не повредить деталь.

На следующем этапе стоит приобрести метчик с обратной резьбой. Его диаметр должен быть меньше, чем у самого болта.

После этого в самом метизе сверлят отверстие под метчик, но не сильно углубляют его. Далее достаточно установить инструмент для нарезки резьбы и проворачивать его по ходу, что приведет к выкручиванию. Если же этого не произошло, то инструмент используют как обычный болт, но не следует прилагать слишком больших усилий, чтобы не сломать и его.

Экстрактор

Самым правильным ответом на вопрос, как выкрутить сломанный болт, считается тот, в котором предлагают использовать специально созданный для этого инструмент. Его называют экстрактором и продают в виде набора из изделий разного диаметра. Внешне он напоминает метчик, но без продольных прорезей и с конической насечкой для нарезки.

Чтобы использовать экстрактор, достаточно просверлить отверстие по центру с диаметром, позволяющим зайти инструменту на несколько витков. Затем начинают проворачивать его до упора, а потом и до полного выкручивания.

Вывод

Существует несколько вариантов извлечения поломанных болтов из отверстия, которые можно использовать при определенных типах повреждения. Однако лучше всего заранее приобрести набор экстракторов, которые можно считать самыми лучшими инструментами для таких задач.

Как выкрутить и высверлить сломанный болт (шпильку). Как выкрутить сломанный болт не повредив резьбу

ВЫСВЕРЛИВАНИЕ СЛОМАННЫХ БОЛТОВ

В процессе ремонта и обслуживания автомобиля, а также любой другой техники, часто возникает острая необходимость снять отдельные элементы ДВС или ходовой части и т.д. При этом снятие составных частей двигателя и навесного оборудования зачастую является наиболее проблемной операцией. Причина заключается в том, что узлы могут быть затянуты болтами или шпильками, причем момент затяжки достаточно большой.

Если к этому добавить перепады температуры в подкапотном пространстве, скопление пыли, грязи и других отложений, становится понятно, что для выкручивания сломанных болтов и других крепежей процесс становиться не только ответственным, но и зачастую сложной задачей. Как выкрутить сломанный болт крепления форсунки или высверлить болт гбц не повредив другие элементы двигателя. Что можно сделать, если шпилька или болт сломался, а также как вытащить сломанный болт.

СЛОМАЛСЯ БОЛТ КРЕПЛЕНИЯ ФОРСУНКИ

Итак, болты крепления форсунки и шпильки нередко «закисают», покрываются ржавчиной, могут быть перетянуты или закручены с перекосом (не по резьбе) во время предыдущих операций. Это справедливо для всех без исключения моделей дизельных и бензиновых двигателей. В любом случае, частой ситуацией является такая, когда во время выкручивания болта крепления мастер сломал болт, шпильку, обломал шляпку болта и т.д.

Также возможна ситуация, когда момент затяжки при закручивании сильно превышен, болт лопается, оставаясь недокрученным. Естественно, нужно вытащить сломанный болт, после чего шпильку или болт следует заменить. Как правило, болты под форсунку, блока двигателя, крепления колеса ломаются в случаях, когда болт заржавел или прикипел, при этом при откручивании прилагаются слишком большие усилия. Зачастую резьбовые соединения начинают создавать проблемы в результате контакта с влагой.

В случае с двигателем, ГБЦ прикручивается к блоку цилиндров, момент затяжки большой. Как правило, высверлить сломанный болт из блока двигателя, головки блока, из ступицы колеса без специального инструмента не представляется возможным. Если сломал болт крепления форсунки дизельного двигателя Фиат, Мерседес, СсангЙонг Кайрон, Актион и т.д., то наши специалисты произведут высверливание сломанных болтов без повреждения гбц.

В случае возникновения подобных проблем лучше обратиться к опытным мастерам, которые во многих случаях выкрутят (высверлят) проблемный сорванный или закисший болт. Если же избежать облома болта не представляется возможным, тогда квалифицированные мастера остатки из отверстия с минимальными рисками, а также при необходимости восстановят поврежденную .

При закручивании или отворачивании болта можно легко сломать шляпку и сделать это не так сложно как кажется. Впоследствии некоторые мастера решаются на грубое извлечение болта, что ведет к повреждению всей резьбы.

Но, к сожалению немногие знают, что болт без шляпки можно извлечь более легким способом и без поломки резьбы, имея базовые инструменты для дома. В этой статье мы расскажем, как высверлить болт не повредив резьбу.

Инструменты для высверливания болта

Чтобы извлечь болт вам понадобятся следующие инструменты:

Дрель и сверла по металлу;
Несколько отвёрток с разными размерами жал;
Газовый ключ или на крайний случай качественные плоскогубцы;
Трехгранный напильник;
Надфили различных размеров и форм;
Метчик для создания противоположной резьбы сломанному болту.

Некоторые инструменты можно заменить, но главное, чтобы у вас была дрель, сверла и плоскогубцы. Также можно купить раствор WD40, который нужно полить за 15 минут до начала процесса извлечения болта. Делается это для облегчения выкручивания болта.

Инструкция по высверливанию болта

Оденьте самое тонкое сверло и начинайте сверлить ровно по центру болта. Следите, чтобы сверло не уходило в бок, иначе просверленное отверстие будет не ровным, что приведет к большим осложнениям при ее извлечении;
Постепенно меняйте сверла на большие, пока вы не просверлите отверстие до одной трети диаметра всего болта;
Забейте трехгранный напильник в отверстие. Если напильник не будет плотно стоять в отверстии, то вытащить болт у вас не получиться;
Когда напильник будет плотно забит в отверстие, можно приступить к попытке извлечения болта, делается это при помощи плоскогубцев или гаечного ключа. Для этого зажмите напильник плоскогубцами и начинайте крутить болт;
Если у вас не получилось выкрутить болт можно пойти по другому пути. Для этого рассверлите отверстие до такого размера, чтобы в него можно было засунуть другой болт меньшего размера, диаметра и с противоположной резьбой. Но перед этим вам нужно будет сделать резьбу противоположной сломанного болта, для этого понадобится метчик. После этого попробуйте открутить болт, используя другой как шляпку;
Если у вас так и не получилось сдвинуть болт, продолжайте рассверливать отверстие по диаметру и длине. В результате вы сможете сильно ослабить болт и давление на него, что позволит с лёгкостью извлечь при помощи метчика подходящего размера.

Теперь вы знаете, как высверлить болт не повредив резьбу. При отсутствии каких-либо результатов проверьте, не крутите ли вы болт в противоположном направлении. На крайний случай можно просто разломать болт при помощи сверла и надфиля. Но при таком варианте вы, скорее всего также сломаете и резьбу.

Вкручивая болт, многие из нас порой сталкиваются с тем, что у болта отламывается шляпка, даже если мы имеем дело с качественным крепежным элементом. И когда такая неприятность случается, не все знают, как выкрутить обломившийся болт без повреждения деталей, которые он соединяет. Есть несколько стандартных вариантов такой ситуации и алгоритмы действий при их возникновении тоже будут стандартными.

Ситуация первая: над поверхностью торчит часть резьбы

Это самый легкий случай. Для решения такой проблемы берем разводной ключ и после соответствующей настройки аккуратно выворачиваем болт. Чтобы вкрученная железка лучше поддавалась, можно взять проникающую смазку и нанести ее на выступающую часть. Затем сделать несколько несильных ударов по обломку – это для того, чтобы смазка получше впиталась внутрь к резьбе. 5-10 минут спустя можно удалять стержень.

Ситуация вторая: болт сломался на одном уровне с поверхностью или даже ниже нее

Но и здесь задача, как вывернуть сломанный болт, вполне выполнима. Решать ее с помощью разводного ключа не стоит – здесь просто не за что ухватиться. Поэтому наберитесь терпения и испробуйте несколько предлагаемых нами алгоритмов действий. Способы решения проблемы более сложны и требуют терпения, однако выполнить их реально.

Можно сделать паз под отвертку: если она обычная, то прорезь должна быть поглубже, а если крестообразная, тогда паз можно не слишком заглублять, ведь у крестообразной отвертки большая, чем у обычной, площадь сцепления с поверхностью. Чаще всего этот метод и разрешает проблему, как выкрутить обломившийся болт. Но бывают случаи, когда железный стержень намертво заклинило и отвертка с ним не справляется. В таких ситуациях нужно идти на радикальные меры и высверливать в стержне отверстие для болта меньшего размера и делать резьбу в нем.

Такая операция потребует электродрели и набора разного диаметра сверл и метчик. Если вкрутить в обломок небольшой болт, то его будет достаточно просто достать при помощи гаечного ключа. В столь тяжелых случаях этот способ, как правило срабатывает, но здесь нужно помнить: внутри стержня должна быть обратная резьба.

Высверливаем болт по правилам

Не все домашние мастера знают, как высверлить сломанный болт правильно. Между тем нужно соблюдать определенные рекомендации, чтобы не ухудшить положение вещей. Отверстие сверлится предельно аккуратно и точно в центре, иначе вы сорвете резьбу при выкручивании (отметит, что по такому же принципу удаляются сломанные винты, гвозди и шпильки. Если все действия были произведены правильно, любой застрявший крепежный элемент с легкостью извлекается на поверхность. В сложных случаях отверстие нужно постепенно расширять, используя сверла различного диаметра, от меньшего переходя к большему. Когда стенки стержня истончатся, их можно разбить и вытащить пинцетом.

Сорванную шляпку можно приделать

Это способ из категории «голь на выдумку хитра». Берем гайку, диаметр которой больше диаметра стержня хотя бы на 1 миллиметр и просто привариваем ее к обломку. Во время сварки металл должен, как следует прогреться, расшириться. Соединяем стержень и гайку, получаем узел, который нужно полить водой. Когда узел остынет, можно аккуратно выкрутить обломок.

Таким образом, мы узнали, какие существуют способы для извлечения сломанных крепежных элементов. Надеемся, что они помогут вам самостоятельно решить эту небольшую, но досадную проблему, которая порой возникает в практике домашних мастеров. Но лучше, чтобы вам доставались крепкие и неломкие болты, шпильки и винты.

На заметку: Системы инсталляции viega сегодня пользуются огромным спросом среди потребителей. В интернет-магазине santechshara.com.ua вы сможете купить инсталляции по выгодным предложения. Спешите получить свою персональную скидку. Добро пожаловать!

Видео:Как выкрутить сорванный болт

Читайте еще:

«Все новое это хорошо забытое старое» – так гласит поговорка, и трудно с этим не согласится. Все чаще человек возвращается к знаниям предков и эти знания с каждым днем становятся в

Сломанный болт обильно полейте жидкостью WD40 и оставьте его на некоторое время, пока жидкость не подействует. Время от времени, если жидкость вытекает, испаряется или засыхает ее нужно подливать. Чем дольше она воздействует на деталь, тем лучше. Затем аккуратно накерните болт по центру слома. Это может быть трудно сделать, особенно если слом неровный, под углом или в виде конуса. Однако необходимо постараться. Если накернить болт неправильно, то и высверлить его будет очень сложно, поскольку отверстие будет не по центру и стенки болта будут неравномерны.

Далее начинайте рассверливать болт. Начинать нужно с самого тонкого сверла, постепенно досверливая отверстие все большим и большим. Когда диаметр высверленного болта будет около трети диаметра сломанного болта, попробуйте аккуратно забить в него трехгранный напильник или шабер. Напильник или шабер должен хорошо войти в отверстие и врезаться в кромки. Затем, можно зажать его газовым ключом или пассатижами и попытаться провернуть. Эту работу лучше всего выполнять с помощником, который изо всех сил будет давить сверху на напильник, в то время как вы пытаетесь его прокрутить. Давить нужно изо всех сил, так как выкрутить сломанный болт иначе вряд ли получится.

Если таким образом выкрутить болт не удается, продолжайте рассверливать отверстие. Когда оно будет достаточным для того, чтобы в него поместился другой болт, меньшего диаметра, прекратите сверлить. С помощью метчика для левой резьбы нарежьте в отверстии резьбу и вкрутите другой болт с левой резьбой. Далее любым подходящим инструментом попытайтесь сдвинуть сломанный болт. Если метчика для левой резьбы нет, можно нарезать правую резьбу и вкрутить правый болт. Однако в этом случае, резьбу необходимо предварительно покрыть каким-либо композитным материалом. Для этих целей прекрасно подойдет так называемый суперклей или жидкие гвозди. Но нельзя допустить чтобы клей попал на резьбу, так как высверлить сломанный болт после этого будет значительно сложнее.

В случае если болт, не смотря на все старания, выкрутить не удается, продолжайте его рассверливать, делая его стенки все тоньше и тоньше. Тут нужно быть внимательным, чтобы не переусердствовать и не повредить резьбу. Когда стенки станут максимально тонкими, попробуйте разрушить их с помощью метчика. Вставьте метчик подходящего размера и начните накручивать резьбу внутри сломанного болта.

Последняя мера, к которой можно прибегнуть, если способ с метчиком не сработал, попытаться распилить стенки просверленного болта ножовкой по металлу или тонким надфилем. Сделайте множество надрезов в стенках болта, а затем отверткой попытайтесь их сломать.

Иногда в процессе ремонта встречаются настолько старые и «прикипевшие» болты, что если попытаться их выкрутить, то они просто сломаются. Соответственно, сразу возникает вопрос, как выкрутить оставшийся стержень, чтобы не повредить соединённые им детали.

Начинающий мастер может испугаться такой, казалось бы, безысходной ситуации, но не стоит бояться: выкрутить сломавшийся болт не так уж и сложно.

Для начала следует запомнить, что если болт плотно стоит и не хочет выкручиваться, то не нужно делать этого через силу. Лучше сразу залить его антикоррозийной жидкостью, например, WD-40. После чего хорошо постучать по шляпке молотком, чтобы жидкость смогла проникнуть глубоко в резьбу. Через пару минут прикипевший болт достать будет в несколько раз легче.

Даже если вы уже обломили шляпку, залейте стержень болта «вэдэшкой» или проникающей смазкой – это облегчит процесс его удаления.

Есть два типа разлома у болтов: когда шляпка обломилась, после того как болт немного успел выйти из посадочного места, либо когда оставшаяся часть находится ниже поверхности.

Когда разлом оказался над поверхностью

В таком случае справиться с болтом проще. Вот несколько вариантов ваших действий:

Захватить виднеющийся над поверхностью стержень с помощью пассатижей или плоскогубцев и попытаться выкрутить его.
Взять кернер и установить его под углом к краю болта. Лёгкими ударами молотка по кернеру постараться придать болту вращательное движение. Иногда таких небольших усилий оказывается достаточно, чтобы стержень начал выкручиваться.
С помощью ножовки по металлу пропилить на виднеющейся поверхности поперечное отверстие для плоской отвёртки и попробовать выкрутить его. Также можно использовать для этого болгарку или даже зубило.
Ещё один вариант — использовать сварку или агрессивный клей. Попробуйте приварить/приклеить к стержню другой болт и выкрутить уже его. Также можно приварить, например, Г-образный шестигранник или любую другую подходящую ручку, которую можно использовать в качестве упора.

Если вы используете сварку, то не пытайтесь выкрутить нагревшийся болт сразу – дайте ему остыть. Помните: металл при нагревании расширяется, так что достать нагревшийся болт будет невозможно. Полейте место сварки холодной водой, чтобы ускорить процесс остывания.

Если болт сломался ниже поверхности

Для первого способа понадобится дрель с очень тонким сверлом. Дрелью необходимо высверлить три отверстия на одной плоскости, после чего соединить их в одну линию. Этим вы создадите отверстие для отвертки – теперь нужно просто вставить её в самодельный паз и выкрутить.
Второй способ более сложный и трудоёмкий. Для него потребуется дрель, метчик и терпение. С помощью дрели вам нужно просверлить по центру застрявшего болта отверстие. Затем с помощью метчика аккуратно нарезать в этом отверстии левую резьбу. В эту новую резьбу вы будете вкручивать винт с левой резьбой. После того как винт будет полностью закручен, начнёт выкручиваться старый болт.
Извлечь стержень можно также с помощью высверливания. Это самый трудоёмкий и опасный метод, так как есть риск повреждения резьбы. Для высверливания используется дрель с тонкими свёрлами. Чтобы просверлить отверстие в болте высокого класса прочности, лучше использовать кобальтовое или победитовое сверло.

Тонким сверлом по центру просверливается отверстие. Очень важно просверлить первое отверстие точно по центру, чтобы не было перекосов при дальнейшей работе! Сверло нельзя перегревать, поэтому сверлить нужно на небольших оборотах и постоянно охлаждать его в воде или в масле.

После этого берётся сверло потолще, затем следующее, и весь процесс повторяется до тех пор, пока от остова практически ничего не останется. В получившееся отверстие можно вбить специальный экстрактор с обратной резьбой и выкрутить остатки стержня. Если же экстрактора под рукой нет, то необходимо максимально высверлить внутреннюю часть. И когда стенки станут достаточно тонкими, попытаться сломать их с помощью пинцета или заточенной проволоки. Будьте очень аккуратны проводя эту процедуру, чтобы не сорвать резьбу.

Если же не удалось не задеть резьбу, то придётся нарезать новую, причем новая резьба будет больше предыдущей. Если диаметр предыдущей резьбы болта был М10, то новая резьба будет уже минимум диаметра М12.

Как выкрутить и высверлить сломанный болт (шпильку). Как выкрутить сломанный болт — эффективные способы извлечения без повреждения резьбы

Очень часто старый болт, который долгое время не откручивался, практически “намертво” прикипает к резьбе. Если приложить чрезмерное усилие при выкручивании такого болта, то он может просто сломаться. Возникает довольно сложная ситуация, которая может поставить в тупик даже опытного мастера. Как достать сломанный болт, если его даже не за что ухватить?

Сначала стоит залить сломанный болт какой-нибудь смазкой, а также при необходимости средством для растворения ржавчины. После этого болт несколько раз хорошо простукивают небольшим молоточком, чтобы жидкости лучше проникали вглубь резьбового соединения. Такая простая обработка сделает выкручивание болта гораздо легче.

Итак, сломанный болт невозможно захватить никаким инструментом, если он сломался ниже поверхности или вровень с ней. В такой ситуации можно просверлить небольшой паз для отвертки. Для этого понадобится только небольшого размера сверло.

С помощью такого сверла делают ряд отверстий, а затем выламывают между ними перегородки. В итоге получается паз, куда вставляют отвертку и выкручивают болт с ее помощью. На отвертку при этом сильно давят сверху. А чтобы выкручивать болт было проще, отвертку можно зажать при помощи ключа.

Если этот способ не подходит, можно приклеить агрессивным клеем на основе сильных кислот или приварить к сломанному болту металлический стержень, ручку или другой болт. Это позволит достаточно просто выкрутить, однако не всегда получается приклеить к нему что-либо с достаточной надежностью, а сварка может быть недоступна, поэтому данный способ применяют не слишком часто.

Третий способ заключается в том, чтобы сначала просверлить в болте отверстие, потом сделать внутри него резьбу (обратной ориентации), после чего вкрутить внутрь другой болт. Другой болт будет немного меньше по размерам, но это и не важно. Самое главное, что теперь можно без труда выкрутить оба болта.

И последнее, что можно предпринять, если ничего не получается – полностью высверлить болт. Для этого пользуются несколькими сверлами. Сверлить болт начинают довольно тонким сверлом, но постепенно переходят к все более крупному.

В итоге стенки болта станут тонкими и их просто разламывают. Кусочки разломанного болта не проблема вынуть с помощью пинцета.

Данный способ справиться с поставленной задачей срабатывает всегда. Но есть одна тонкость, которую следует все время иметь в виду. Сломанный болт обязательно сверлят строго по центру.

Если отверстие будет смещено от центра, то к тому времени как болт будет уже почти высверлен, будет с одной стороны испорчена резьба, а с другой стороны останется еще довольно толстая стенка, которую не так уж и просто разломать. Если же сверлить болт строго по центру, такой проблемы, конечно, не возникнет.

Каким бы ни был прочным металл, все мы знаем что даже он порой не выдерживает и подводит в самый ненужный момент. Одной из таких ситуаций может быть слом крепёжного элемента, в частности болтов и шпилек. Нет ничего страшнее для человека с гаечным ключом видеть обломанный болт, часть которого осталась во вкручиваемом элементе. И тогда на помощь приходит экстрактор, не пугайтесь, название его намного сложнее, чем его конструкция. О работе с ним и его особенностях давайте поговорим подробнее.

Устройство и виды экстрактора

В конструкции этого инструмента нет ничего сложного. На вид это стальной стержень на конце которого нарезана левая резьба (или клин), по форме этот чудо-инструмент напоминает бородок или добойник. Размеров достаточно много, чем больше извлекаемый болт тем больше экстрактор. Советую вам покупать всегда этот инструмент набором, ведь никогда нельзя знать заранее какой болт или шпилька выйдет из строя. Чаще всего используются размеры от М1 до М16.

По конструктивным особенностям экстракторы делятся на:

Клиновидного типа . Представляют собой конус с гранями, работают по принципу клина. В заранее высверленную часть застрявшего болта, забивается экстрактор и затем выворачивается ключом. Работать с ним, конечно, просто, но перед тем как высверлить отверстие обязательно учитывайте что сверлить нужно строго по центру, не смещая отверстие в сторону. В противном случае вся вращающая сила экстрактора будет смещена, и вы не выкрутите сломанный болт. А также можете сломать сам экстрактор.
Стержневого типа . Изготовлен в виде стержня с гранями, очень схож с клиновидным экстрактором. Забивается в сломанную часть, выворачивается гаечным ключом. Как и первый тип экстрактора может довольно трудно извлекаться из уже выкрученной детали.
Спирального типа. Самый распространённый и эффективный экстрактор для выкручивания сломанных болтов. Тот же конус только с нарезанной левой резьбой (правой, если выворачиваем левый болт). Экстрактор не забивается, а вкручивается в отверстие болта, клинится вместе с деталью и извлекается.

Принцип работы экстрактора для выкручивания сломанных болтов

Если вы прочитали описание типов этого инструмента, то вы уже представляете всю нехитрую процедуру извлечения болтов. Но без систематизации этот материал будет неполным, и давайте разберём всё поподробнее.

Первым делом нужно наметить центр сломанного болта. Для этого нам понадобится кернер и молоток.

Затем сверлим направляющее отверстие для экстрактора. При сверлении будьте аккуратны и не смещайте ось отверстия в сторону. Опытные мастера рекомендуют засверливаться на глубину трёх диаметров сверла.

Вставте экстрактор в просверленное отверстие и подбейте его молотком для надёжной фиксации. После этого используйте вороток метчика, чтобы начать вкручивать экстрактор в сломанный болт. Когда он зайдёт до упора, то начнёт выворачивать болт. Работая с экстрактором, производите вращение только вокруг его оси, ни в коем случае не смещая ось, иначе можете сломать инструмент.

Когда вы выкрутите часть болта, то можно будет воспользоваться плоскогубцами или фиксатором, чтобы продолжить быстрее выворачивать сломанный элемент.

Для того чтобы быстрее вывернуть болт или шпильку, их следует нагреть.
Если сорвана резьба винта, то можно попробовать выкрутить его шестигранным ключом. Велика вероятность, что попытка закончится удачей.
При работе используйте смазывающее масло или ацетон.
Использование сверла с обратной резьбой может без труда вывернуть сломанный элемент.
Можно воспользоваться керном и молотком. Держа керно под углом в 45 градусов к детале, бейте по нему против часовой стрелке. Проделайте процедуру в нескольких местах, если болт не сдвинулся с места, следует воспользоваться другим методом.
Если все попытки вывернуть болт или шпильку провалились, то придётся высверлить отверстие большего диаметра и заново нарезать резьбу.

Во время ремонта иногда случается неприятность – что-нибудь ломается. Иногда поломка детали ведет к неприятности с большим устройством. Например, сломанный болт в блоке цилиндров. Сломанный болт доставляет немало неприятностей. Особенно, когда сломался в месте, где доступ ограничен.

Простой вариант

Первое, что нужно делать – не паниковать. Вообще. Сломанный болт почти всегда можно извлечь, главное действовать правильно.

Во-вторых – осмотреть «место происшествия». Если сломался при откручивании – заливаем WD40, зеленкой или тормозной жидкостью – требуется, чтобы обломившийся кусок откис по резьбе. Можно попробовать отжечь резьбу паяльной лампой – смотреть нужно по обстоятельствам. Смотрим, в каком месте он сломался. Когда обломившийся кусок торчит над деталью, крупно повезло – можно попробовать выкрутить его. При наличии такой возможности – накручиваем две гайки, верхней фиксируем нижнюю. Выкручиваем за нижнюю гайку – если сломанный болт оставил целой резьбу, должен выйти. Не хватает места для двух гаек – пробуем выкрутить за резьбу пассатижами. Еще один способ – сделать болгаркой прорезь посередине. Как результат получаем винт, который можно попробовать отвернуть отверткой. Если получилось – проблема решена. Но чаще болт ломается либо вровень с деталью, либо внутри нее.

Если сломан на уровне детали – попробуйте выкрутить пальцем. На самом деле, когда сломанный болт стоит внутри отверстия по резьбе, она чистая, а винт просто сломался из-за усталости металла или потому, что был потянут ранее – он может пойти просто от пальца. Или обращаем внимание на скол – при обламывании куска на плоскости излома всегда образуется бортик – подставляем зубило, отвертку – легкими ударами стараемся его открутить.

Такие случаи часто случаются, когда шпилькой или болтом притягивается деталь без резьбы – например, коллектор к блоку цилиндров.

Сложный вариант

Если не вышло выкрутить этими способами – будем сверлить. Главное, чтобы обломившийся болт был не каленый. Есть несколько способов, которые требуется попробовать перед тем, как пробовать высверлить сломанный болт. Самое элементарное – берем дрель с реверсом и сверло. Иногда такой фокус проходит с обычным саморезом по металлу, со сверлом на конце. Нажимаем на сломанный остаток, маленькими оборотами пытаемся открутить, здесь нужна аккуратность – крутить нужно «внатяжку». При неудаче этих способов переходим к серьезным действиям. Когда диаметр шпильки небольшой, нужно определить, каким способом извлекать обломок – для двух вариантов места недостаточно.

Способ первый. Сверлом небольшого диаметра делаем два отверстия в обломке. Друг против друга. Сверлим неглубоко – около 5 – 10 мм, желательно подальше от центра. Затем берем съемник стопорных колец, узкогубцы или просто вставляем два гвоздя, зажимаем их пассатижами – пробуем выкрутить.

Способ второй. Нужен специальный инструмент – экстрактор. Он продается в магазинах инструмента. Представляет собой что-то вроде конусного сверла, имеет обратную резьбу, очень твердый каленый металл. Сначала подбираем сверло под его диаметр. Аккуратно размечаем керном центр шпильки, он нам нужен, чтобы высверлить отверстие. Глубоко не нужно – достаточно просверлить чуть глубже, чем длина экстрактора. Затем заворачиваем экстрактор, пытаемся выкрутить обломанный кусок.

Когда ни один способ не помог, остается самый сложный вариант – высверлить. Для этого нужно несколько разного диаметра острых сверл и крепкая рука. Самое главное – поймать центр обломка. Как можно точнее намечаем керном центр, от этого зависит точность высверливания. Затем самым маленьким сверлом сверлим обломанный насквозь.

Важно сверлить ровно вдоль остатка, параллельно стенке, чтобы соблюдалась соосность отверстий с обоих сторон. Затем берем следующий диаметр сверла и так далее, пока дойдем до стенки отверстия. Если чуть промахнулись с центром отверстия – бывает. Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу.
