Урок. Заточка ножа рубанка.

Исаев Леонид Геогриевич.

Класс: 7

Тема урока: Заточка деревообрабатывающего инструментов.

Цель: Формировать у учащихся умение заточки столярного инструмента; научить правилам и последовательности заточки деревообрабатывающего инструмента; развивать технические знания в области резания материалов; воспитывать дисциплинированность и точность при выполнении работы.

Задачи урока:

обучающая – ознакомление с приемами заточки и доводки дереворежущих инструментов, формирования у учащихся умения заточки столярных инструментов, дать понятие прифуговки зубьев солярных пил и ножовок;

развивающая – развивать технические знания в области резания материалов;

воспитательная – воспитывать дисциплинированность, аккуратность и точность при выполнении работы.

Оснащение урока: дереворежущий инструмент (стамеска, долото, ножи рубанка или фуганка, столярная ножовка), абразивные бруски, оселки, презентация «Заточка дереворежущих инструментов»

Методы обучения: рассказ, фронтальный опрос, демонстрация инструментов, приемов работы, практическая работа.

Тип урока – комбинированный.

Опорные понятия: оселок, доводка, правка, заусенцы, абразивный инструмент, абразивный брусок, прифуговка.

Время проведения – 40минут.

Прежде, чем приступить к обработке материалов режущими инструментами, необходимо проверить их надежность, работоспособность. Инструмент должен быть всегда налажен, хорошо заточен. В ходе этого урока ученики знакомятся с приемами и последовательностью заточки долот, стамесок, столярных ножовок. Объяснение учителем процесса заточки сопровождается показом презентации.

Ход урока

п/п

Этапы урока

Действия учителя

Деятельность учеников

ИКТ

Организационный момент

Приветствие,

контроль посещаемости,

проверка готовности учащихся к уроку

Приветствие учителя, наличие спецодежды, письменных принадлежностей

Проверка ранее изученного материала

Работа с классом: тестирование

Выполнение теста «Конструкторская и технологическая документация»

1. Чем отличается рубанок от шерхебеля:

а. Ножом.

Б . Колодкой.

В .Формой рожка.

Из какого материала изготовляется резец (нож) рубанка:

А. Из железа.

Б. Из стали.

В. Из меди.

Из какой древесины изготавливают ручки столярных инструментов
Хвойной.
Мягкой
Твердой.

Какой бывает древесина по твердости

Твердая, сухая
Мягкая
Твердая и мягкая.

Что необходимо сделать ученику перед началом работы?

Проверить правильность установки резца.
Разложить правильность инструмент.
Подготовить рабочее место.

1Какая древесина относится к твердой?

1.Сосна.

2.Липа.

3.Бук.

При работе в столярной мастерской необходимо соблюдать правила
1. ТБ.
2. ОБЖ.
3.ДСП.

1.Для грубого строгания древесины используют

1.Рубанок.

2.Шерхебель.

3. Фуганок.

Переход к изучению новой темы

В процессе работы режущая кромка инструмента в результате истирания и выкрашивания затупляется. Работать таким инструментом гораздо труднее, т. к. резец уже не перерезает волокна древесины, а сминает и разрывает их. В результате качество обработанной поверхности снижается. Поэтому периодически выполняют заточку режущих инструментов.

План

приемы заточки ножа рубанка;
т.б. при работе на заточном станке.

Записать в тетрадях план работы.

Изучение новой темы

Рассказ и демонстрация приемов работы

Ножи рубанков, лезвия долот и стамесок затачивают при помощи заточного станка. Вращение его осуществляется вручную при помощи рукоятки или от электродвигателя. Затачивают инструмент на точиле до образования по всему лезвию тонкой и ровной кромки заусенцев.

После заточки лезвие инструмента доводят на абразивных брусках с мелкими зернами (оселки). Инструмент прижимают к поверхности бруска передней гранью и перемещают из стороны в сторону. Затем доводят фаску лезвия. Так, чередуя эти операции, делают до тех пор, пока лезвие не станет острым, без заусенцев. Надо периодически поворачивать инструмент с одной стороны в другую, пока обе грани лезвия не будут отполированы до блеска. Движения руки должны становиться все более частыми и легкими, и поворачивать инструмент следует все чаще.

Во время заточки необходимо постоянно контролировать качество заточки ножа. Режущая кромка у правильно заточенного ножа расположена строго под прямым углом к боковой грани. Проверить это можно с помощью угольника.

Качество заточки (качество среза поперек волокон) проверяют с помощью деревянного бруска или тетрадного листа. Необходимо провести по нему лезвием: если срез получится без задиров, с ровными краями, значит, инструмент уже достаточно острый. Ни в коем случае нельзя проверять качество заточки пальцем, проводя по лезвию вдоль или поперек.

Ученики слушают учителя и записывают основные понятия в рабочих тетрадях.

Презентация «Заточка дереворежущих инструментов»

Самостоятельная работа

Какие правила техники безопасности необходимо соблюдать при заточке режущего инструмента?
Проверка записей в тетради.

Примерные ответы учащихся:

Надежно закрепить абразивный брусок на рабочем месте (используя приспособление или кусок резины).
Обе руки держать на ноже.
Не делать сильных, резких движений.
Не проверять качество заточки пальцем или ногтем.
Не производить заточку инструмента без разрешения учителя.

Практическая работа

Корректировка хода практической работы.

Контроль за соблюдением правил безопасной работы.

Анализ успехов и ошибок в практической работе

-Подготовка рабочего места.

-Выбор абразивных брусков для заточки и правки.

-Заточка на крупнозернистом бруске.

-Правка на мелкозернистом бруске.

-Проверка качества заточки инструмента.

Закрепление изученного материала

Почему лезвия инструментов периодически нужно затачивать?

От степени заточки зависит качество обработки древесины. Заточка некачественным и затупленным инструментом требует больших затрат времени и усилий и не гарантирует получения качественного изделия. Кроме того, в работе легче поранить руки тупым инструментом, чем остро заточенным.

Как снимаются заусенцы с лезвия?

Заусенцы снимаются на мелкозернистом бруске – оселке.

Как затачивают стамески, долота и ножи для стругов?

Для снятия крупных неровностей применяют заточной станок. Используются абразивные бруски с крупным зерном. Заточку производят до появления заусенцев.

Далее заусенцы снимают, затачивая на мелкозернистых брусках (до отпадания заусенцев). Острую режущую кромку получают правкой лезвия на еще более мелкозернистом бруске – оселке.

Подведение итогов урока

Оценка практической работы учащихся; анализ допущенных ошибок

Уборка рабочих мест, привести себя в порядок.

Используемые источники:

«Технология», учебник для учащихся 7 класса (вариант для мальчиков) общеобразовательной школы под редакцией В. Д. Симоненко. Москва. 2008г.
Дерендяев К. Л. Поурочные разработки по технологии (вариант для мальчиков): 7 класс. – М.: ВАКО, 2011. – 288 с. – (В помощь школьному учителю).
Технология: поурочные планы по разделу «Технология обработки древесины» по программе В. Д. Симоненко. 5 – 7 классы /авт.-сост. Ю. А. Жадаев, А. В. Жадаева. – Волгоград: Учитель, 2007. – 205 с.
Технология: программы начального и основного общего образован

Под каким углом затачивают нож рубанка. Регулировка, заточка и установка ножей для электрорубанка. О ширине расстояния между колёсами

Электрический рубанок служит незаменимым инструментом при строительстве и ремонте дома, как и в любой электроинструменте, в его устройстве имеются расходные материалы. У электрорубанка расходниками выступают ножи, при помощи которых и обрабатывается дерево. Как правило, ножи являются двухсторонними, в комплекте по 2 штуки. Запомните: если рубанок стружку снимает плохо, и у вас затупились ножи, то пора их сменить. Но в этом случае стоит оговориться, что некоторые из них попросту подлежат заточке. Для этого и нужно знать, как выставить ножи электрорубанка после заточки, и как проводить саму процедуру заточки ножей.

Ножи для электрорубанка

Ножи крепятся на вращающемся барабане электрорубанка и предназначаются для снятия верхнего слоя материала при процедуре строгании деревянных изделий. Если данная оснастка имеет 1 режущую кромку или 2. Последние лезвия называются поворотными, потому что их положение легко меняется, если одна сторона затупляется. Ножи для электрорубанка изготавливаются из инструментальной стали или карбида вольфрама. Первые из них можно затачивать повторно.

Лезвия по форме бывают: прямыми – используются для выборки четвертей и строгания узких деталей; закругленными – предназначаются для обработки широких участков, потому что между линиями строгания переходы они делают аккуратнее; волнообразными – фигурные ножи для электрорубанка подходят для имитации «состаренных» поверхностей.

Перед началом использования электрорубанка каждый раз рекомендуется проверять, правильно ли установлены ножи. Их режущая кромка должна наружу едва выступать и располагаться при этом параллельно подошве рубанка. Для определения, как отрегулирован нож, поднимите инструмент на уровень глаз подошвой вверх.

Над подошвой на 0,5 миллиметра в среднем должна выступать режущая кромка ножа. У шерхебеля, что предназначается для первоначального грубого строгания, режущая кромка должна быть выпущена не меньше чем на 1 миллиметр. Отрегулировать положение ножа очень просто. Поворачивайте последовательно влево и вправо малый и большой регулировочные винты, что располагаются за платформой для ножа электрорубанка, пока режущая кромка не займет нужное положение.

После этого установите нож в электрорубанок и зафиксируйте положение при помощи центровочного рычага и винта на верхней пластине. У нового электрорубанка, как правило, уже отрегулировано положение ножа. Однако после длительного использования настройка будет сбиваться. Поэтому, если вы используете рубанок после длительного перерыва, вам нужно для начала проверить, все ли так. Не начинайте сразу обработку деталей только что отрегулированным электрическим рубанком, не опробовав его на ненужной доске.

Классификация ножей для электрорубанка

Также ножи для электрорубанка разделяются по размеру. Если у вас импортный рубанок, к примеру, фирмы Black&Dekker или Skil, то там стоят традиционные ножи на 82 миллиметра, их называют в народе «пластинками». Из недорогих и качественных можно посоветовать ножи производителя «Зубр» из углеродистой стали. Эти ножи подойдут для большинства зарубежных рубанков, даже для профессиональных электрических инструментов Бош и Макита.

Точные габаритные размеры: длина 82 миллиметра, ширина 5,5 миллиметра и толщина 1,2 миллиметра. В продаже можно отыскать ножи различных производителей и цена в этом случае зависит от компании в первую очередь. Если приобрести бошевские, то стоимость будет выше в 2 раза, чем у простых бытовых — Зубр, Стайер, Fit, Matrix. Конечно, и в качестве разница будет весьма заметной.

Различают ножи, что специально предназначены для некоторых моделей электрических рубанков. Для популярных рубанков Интерскол и Байкал предназначаются специальные ножи, они шире, чем «пластинки», и толще. Они более крепкие, и когда при работе электрическим рубанком вы налетите на сучок или гвоздь, то нож не сломается, а зазубрина легко удалится на наждаке.

Ширина этих ножей всегда составляет приблизительно 1 сантиметр, они существенно отличаются от других. Данные ножи для электрорубанков бывают различной длины: 82 и 102 миллиметра, под разные модели Байкал и Интерскол. Если подобные ножи затупились, их можно всегда заточить самостоятельно. В отличие от тонких, их получится заточить на наждаке при обладании достаточными навыками заточки и способностями выдерживать плоскость.

Ну и третья разновидность ножей для электрических рубанков — широкие и толстые, с наличием отверстий под крепление. Они являются весьма специфическими и подходят исключительно для определенных моделей, например, для рубанков производителя Rebir, которые имеют мощность 2000 Ватт. Эти ножи отличаются большой толщиной и мощностью, ширина достигает 110 миллиметров.

Смена ножей электрорубанка

К ножам электрорубанка предъявляются высочайшие требования. То, что они затупились, можно легко определить на глаз. Рассмотрите для этого на свет фаску железки и поверните вокруг режущей кромки. Режущая кромка притупилась, если на конце фаски появляется блестящая полоска в форме нитки в некотором положении. Угол заточки ножа электрорубанка должен быть близко 30 градусов.

Сегодня существуют ножи для электрорубанков с применением поворотного резца. Если одно из подобных лезвий ножа затупилось, то нож принято на первый раз переворачивать, а в следующий раз – заменять новым острым ножом.

Ножи для электрорубанка устанавливают в ножедержатель, который размещается в конусном поперечном пазу и зажат тремя гайками. По высоте ножи регулируются двумя винтами, расположенными по краям. Чтобы достать нож из ножедержателя, следует ослабить гайки, закрутить винты до конца винты, что поможет выдвинуть из паза ножедержатель.

После этого необходимо подобрать выколотку, что подходит по толщине ножа, и с её использованием выбить в поперечном направлении нож из ножедержателя. Далее переверните нож или возьмите новый, если прежний является непригодным, и аккуратно загоните его на место, приставив сбоку. Следите, чтобы нож в ножедержатель заходил строго параллельно ему.

Поставив на электрический рубанок новые ножи, следует выставить их по высоте винтами и зажать гайками. При этом для обоих ножей рекомендуется выставлять одинаковый зазор, иначе будет происходить разбалансировка вала.

Правка на оселке

При строгании достигнуть хорошего качества обработанной поверхности можно только при применении в рубанке острого ножа. Если режущая кромка немного затупилась и зазубрин не имеет, то ее получится заострить посредством правки. Тупые или зазубренные ножи рекомендуется шлифовать на шлифовальном круге.

При шлифовании ножа на шлифовальном круге его свободно помещают на плоскую опорную поверхность или зажимают в салазки. Железку при шлифовании нужно двигать по шлифовальному диску из стороны в сторону. Из-за трения при этом совершается нагрев деталей. Поэтому необходимо оказывать при обработке изделия умеренное давление, чтобы режущая кромка не потеряла свою твердость и не засинела.

Нож электрорубанка после шлифования необходимо подвергнуть правке. Только благодаря этой манипуляции он получит желаемую остроту. Для ручной регулировки ножей электрорубанка используют искусственные или натуральные бруски, которые называются оселки. Машинным образом железку может выправить на доводочном диске.

На бельгийских оселках правку можно производить только с добавлением воды. На брусках из арканзаса, для правки напротив используют смесь масла и керосина. Искусственные оселки бывают с разным уровнем размельчения. Многие имеют крупно- и мелкозернистую стороны.
Крупнозернистая сторона предназначена для предварительной правки, а мелкозернистая нужна для тонкой правки. Для правки ножей на искусственных оселках можно использовать смесь масел или воду. На сухом бруске нельзя править ни в коем случае, потому что лезвие потеряет закалку (отпустится) и будет затупиться. Брусок время от времени нужно мыть, чтобы оселок не засаливался.

Фаску при правке хорошо упирают в брусок и водят ей до тех пор крест накрест, пока она не станет такой блестящей, как зеркало, и исчезнут все заусенцы. Переднюю сторону железки по оселку водят только вниз и вверх, а процедура ее правки по времени длится меньше.
Доводочный диск притир изготовляют из искусственного материала, в котором содержится мелкодисперсное абразивное средство. При помощи таких дисков вы можете править ножи для электрорубанков в машинном режиме.

Заточка ножей электрорубанка

Перед процедурой замены ножей электрорубанка сначала необходимо определить потребность в её проведении. Узнать это легко: если электрорубанок хуже проходит по заготовке, чем раньше, то нужно приступить к перезаточению его ножей. Кроме того, запомните, что затупившиеся ножи способны увеличить риски отброса аппарата при попадании на жёсткие участки древесины, к примеру, сучки.

Первым этапом заточки ножа электрорубанка является помещение абразивного камня на несколько минут в воду. Камень в себя должен впитать как можно больше влаги. Это способствует избеганию от излишнего пылеобразования и повышает качество затачивания электрорубанка. Важно следить при затачивании ножей, чтобы они прикасались к абразивному камню и под одинаковым углом постоянно.

Второй этап – фиксация ножей в специальной колодке. Чтобы качественно заточить нож для электрорубанка, принято использовать специальный прибор, что поможет избежать нарушений геометрии или балансировки ножей. Расслабьте две гайки, которые фиксируют зажимную пластину колодки, и вставьте ножи до упора в приспособление для заточки ножей электрорубанка. Затем снова зажмите фиксирующие гайки. Следите, чтобы режущие кромки ножей располагались в одной плоскости.

Третий шаг – непосредственно сам процесс затачивания. Заточку ножей для электрорубанка нужно производить по особой технологии. Сталь на перезатачиваемых ножах является настолько качественной, что это позволяет хорошо переточить ножи и сделать их острыми, как бритва. Однако следите, чтобы не нарушалась балансировка ножей. Так как используется в электрорубанке два ножа, вопрос балансировки стоит строго.

Прямолинийность лезвия во время заточки проверяют при помощи любой прямой поверхности. По всей длине лезвия ширина фаски должна быть совершенно одинаковой. Ножи обычно точат на ручном точиле. Точить рекомендуется столько по времени, пока на лезвии не появятся тончайшие заусеницы, которые сложно различить на глаз. Добивайтесь, чтобы фаска получилась ровной, без вогнутостей и выпуклостей. Заусенцы необходимо удалить. Для этого при заточке ножей электрорубанка нож размещают обратной стороной плашмя на брусок и проводят несколько раз по нему.

Сборка ножей электрорубанка

После заточки ножа в первую очередь соедините его с накладкой. За край накладки он должен выступать на 3 миллиметра. Полностью соберите инструмент, отрегулируйте правильность положения ножа, чтобы его кромка выступала за край платформы, как и положено, на 0,5 миллиметра. Нож и накладку соедините одним винтом. Ослабьте винт, нож поверните на 90 градусов и детали разъедините.

Сначала приложите нож к бруску фаской и перемещайте его в таком положении вперед и назад под острым углом 30 градусов. Когда возникнут на режущей кромке заусеницы, переверните нож, поместите плашмя на брусок и перемещайте туда-сюда, чтобы удалить заусеницы. Кромка ножа за край накладки должна выступать на 3 миллиметра. Винт, который скрепляет накладку и нож, должен быть затянут хорошенько, чтобы и после длительного использования обе детали друг к другу прилегали плотно.

После того, как заточили ножи электрорубанка, немедленно нужно опробовать лезвие, сняв несколько стружек. Доказано на практике, что лезвие инструмента, который пущен в работу сразу после затачивания, тупится меньше. Чтобы избежать частой заточки ножей на точиле, внимательно следите в процессе работы за состоянием железки, и при появлении первых признаков затупления (блестящих полосок) сразу же правьте электрорубанок на точильном бруске.

Теперь вы знаете, почему так важно постоянно контролировать положение ножей на электрорубанке, вовремя их регулировать, снимать и устанавливать новые железки. Кроме того, у вас всегда есть возможность заточить ножи электрорубанка на специальном приспособлении и одеть их обратно.

Чаще всего для обработки дерева используется инструмент в виде рубанка. Однако, если лезвия в данном приспособлении не заточены как следует, изделие приобретает неровные края и отличается низким качеством обработки. О способах заточки рубанка поговорим далее.

Рубанок: устройство, принцип работы и его разновидности

Существует множество приспособлений, с помощью которых осуществляется обработка дерева. Каждое из них отличается индивидуальными характеристиками, функциями и назначением. Рубанок имеет давнюю историю, но используется до сих пор, практически в неизменном виде.

Среди основных элементов данного инструмента отметим:

стальной нож;
колодку;
клин.

На рубанок цена определяется его видом, более дешевый ручной вариант данного инструмента. Перед началом заточки ножей для рубанка следует ознакомиться с их характеристикой.

На электрическом вариант рубанка ножи фиксируются на специальный барабан. С их помощью выполняется строгание разного рода деталей. Различают два варианта расположения ножей: когда на поверхности рубанка имеется один нож или два ножа. Для изготовления ножей используется инструментальная сталь или карбид вольфрам. Второй вариант не подходит для повторной заточки, такие ножи, при возникновении неисправностей в их работе, необходимо заменить.

В соотношении с формой лезвий они бывают прямыми, волнообразными или фигурными. Перед началом эксплуатации инструмента необходимо проверить правильность установки ножей. Кромка ножа должна на несколько десятых миллиметра выступать за наружную часть рубанка. Для того, чтобы проверить качество расположения ножа, следует осмотреть его визуально, и при необходимости откорректировать их расположению.

Для того, чтобы обеспечить качественную финишную обработку изделия, лезвие должно выступать за поверхность рубанка минимум на 0,5 мм. Для более грубой обработки, допускается выступ лезвия на 1 мм.

Для регулировки ножа на электрическом рубанке, следует поворачивать в правую или левую стороны винты регулировочного типа. Добившись необходимого расположения ножей, процесс прекращается.

Для фиксации лезвия на поверхности электрического рубанка используется центровочный рычаг или винт, расположенный на поверхности верхней пластины. Ножи для рубанка различаются по толщине, некоторые из них способны выдержать наличие гвоздя в деревянной заготовке, другие же, ломаются. Кроме того, более толстые варианты ножей легко затачиваются, меньше изнашиваются и отличаются более длительной эксплуатацией.

При наличии на конце фаски блестящей полосы, следует в обязательном порядке заточить лезвие ножа. Некоторые модели рубанков предполагают наличие двухсторонних ножей, которые при затуплении переворачиваются другой стороной и эксплуатируются.

В соотношении с размерами, конструктивными и другими особенностями различают множество вариантов рубанков. Среди них отметим:

рубанок электрический – основным элементом данного рубанка выступает электрический двигатель, который значительно повышается производительность оборудования и скорость обработки дерева;
ручные рубанки – для изготовления механического оборудования используется пластик, металл или дерево, каждый из данных элементов имеет свои преимущества и недостатки в эксплуатации, самые распространенные – деревянные рубанки.

Кроме того, рубанки различают по типу поверхности, которые они обрабатывают. Среди рубанков, осуществляющих плоское стругание, отметим:

1. Инструмент в виде полуфуганка – является укороченным подвидом рубанка. Среднее значение длины колодки рубанка составляет не более шестидесяти сантиметров. С его помощью выполняется обработка больших по размерам деталей.

2. На медведке, в отличии от стандартного рубанка имеются ручки с обеих сторон. Для удерживания ножа в данном инструменте используется специальная клинообразная деталь. Для работы с данным инструментом необходимо участие двух человек. С помощью данного инструмента выстругивают, большие по размерам детали. Например, древесина, с помощью которой обшивают дома, потолки или пол. Медведка позволяет снять дерево слоем в один миллиметр.

3. Для того, чтобы выполнить завершающую зачистку древесины используется инструмент в виде шлифтика. Данное приспособление позволяет очистить дефектные участки, торцы, сучки. Данный рубанок отличается наличием двойного ножа, на котором располагается прямолинейное лезвие.

4. С помощью цинубеля деревянные поверхности становятся более шероховатыми. Таким образом, склеивая деревянные заготовки между собой, они отличаются повышенным сцеплением. На поверхности ножей располагаются бороздки в виде зазубрин. Так как нож в устройстве находится под углом в восемьдесят градусов, зазубрины в процессе обработки дерева не образуются.

Кроме того, следует выделить такие варианты рубанка:

торцевые – подходят для обработки дерева небольшой площади, имеющей путанное строение;
одиночный вариант рубанка – позволяет выполнить вторичную обработку дерева, в процессе работы удается получить идеальную стружку;
двойной рубанок позволяет получить идеальную по качестве обработанную поверхность дерева, благодаря наличию двух ножей.

Также различают инструмент, выполняющий фигурное стругание:

1. Рубанок в виде зензубеля – отличается наличием двух ножей, которые позволяют значительно повысить качество обработанной поверхности.

2. Федергубельный рубанок – с его помощью осуществляется создание продольных выступов на деревянных деталях. Инструмент имеет лезвие особой формы, с помощью которого удается добиться прямоугольного выступа на детали.

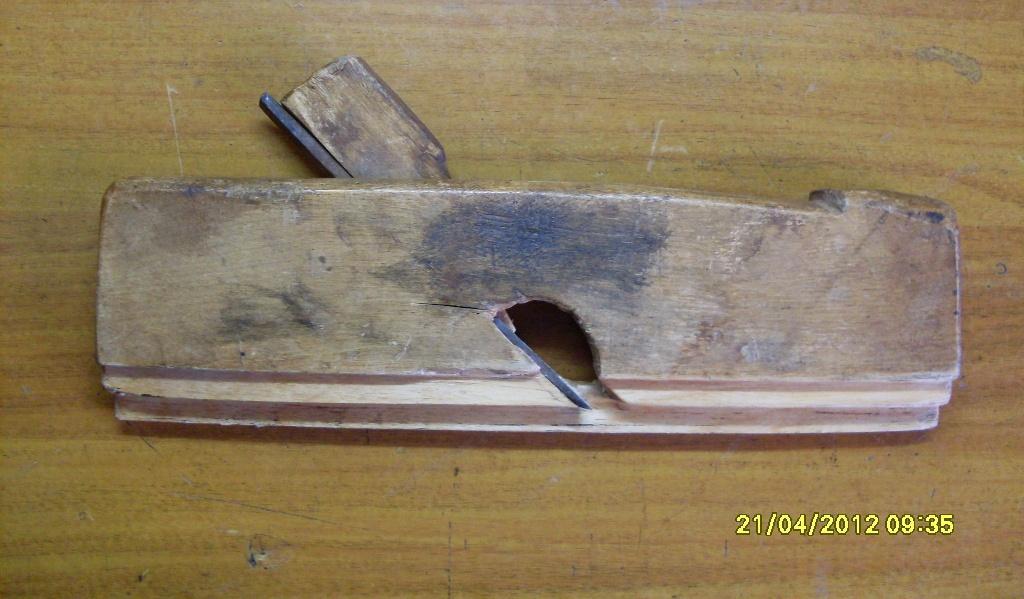

3. Для зачистки четвертей применяется устройство в виде фальцебеля. У него имеется одинарный нож и ступенчатая подошва.

4. Кроме того, существуют инструменты, которые делают деревянные заготовки закругленными, вырезают на них продольные пазовые соединения.

Устройство для заточки ножей для рубанка

Основными признаками того, что рубанок нуждается в заточке является некачественное выполнение им своих функций: повышение времени для обработки дерева, некачественная обработка и т.д.

Если опыт по заточке рубанка у вас отсутствует, то лучше доверить данный процесс профессионалам. Так как неправильно заточенный инструмент не способен обеспечить должной обработки материала. Кроме того, существует риск получения травмы в процессе заточки.

Заточка рубанка – очень сложный процесс, особенно если поддается заточке электрический рубанок. Данный инструмент отличается наличием различных о форме и размеру лезвий. Так, с помощью прямых лезвий осуществляется выборка четвертей, более закругленные ножи позволяют произвести обработку большой по площади заготовки.

Лезвия поддаются заточке лишь в том случае, если материал для их изготовления – инструментальная сталь. В противном случае, следует их заменить на новые.

Качественная заточка лезвий рубанка характеризуется тем, что впоследствии инструмент равномерно снимает стружку с поверхности. Для того, чтобы заточить рубанок ручного типа, потребуется наличие:

наждака;
шлифовальных камней.

Данные приспособления для заточки ножей рубанка являются общедоступными, однако, без навыков работы с ними, заточить рубанок качественно, довольно сложно. Процесс заточки завершается доводкой, то есть настройкой лезвия таким образом, чтобы оно снимало стружку равномерно.

Если рубанок используется для работы с деревом повышенной твердости или с деталями на которых имеется большое количество сучков, то скорость его затупления увеличивается.

Для того, чтобы выполнить заточку лезвия рубанка, особенно при наличии большого количества зазубрин, лучше всего использовать наждачный круг большого диаметра. Так как в процессе заточки ножи немного выгибаются, становятся вогнутыми, круг большего диаметра, предотвращает данный процесс. Однако, в итоге все равно необходимо выровнять фаску, чтобы добиться ее идеальной ровности.

Предпочтительнее выбирать наждаки, имеющие два круга с мелкими и крупными зернами. Таким образом, удастся выполнить идеальную подгонку ножей рубанка. Угол заточки рубанка также особо важен, так как от него зависит качество затачиваемой поверхности.

Нож не должен сильно прижиматься к кругу в процессе заточки, так как металл будет сниматься слишком большим слоем. Кроме того, желательно в процессе заточки охлаждать лезвие в холодной воде, так как существует риск его деформации в процессе нагрева.

После того, как лезвие обработали с помощью наждачного круга, его обрабатывают с помощью мелкозернистого бруска и полировальной пасты. Данный процесс занимает много времени и требует больших усилий, для того, чтобы лезвия слишком не затуплялись, предпочтительнее выполнять их периодическую заточку.

Если периодически лезвие не подправляется, и не затачивается, то качество обрабатываемых деталей снижается, ножи стачиваются и нуждаются в замене. Угол заточки ножа рубанка составляет от двадцати пяти до сорока пяти градусов. Точное значение угла заточки определяет твердость материала, из которого выполнено лезвие. Для того, чтобы проверить угол заточки лезвия следует использовать самостоятельно изготовленный шаблон.

Как заточить рубанок: технология проведения процесса

Заточка рубанка предполагает также его настройку и регулировку. Данный процесс основывается на установке лезвия и регулировке величины на которую оно выходит за подошву. Для определения данного значения следует осмотреть инструмент, от начала до подошвы. При слишком большом выкатывании ножа из рубанка, стружка в процессе работы будет иметь большую толщину, при этом дерево будет выглядеть погрызенным.

Если бы лезвие устанавливалось в шехребеле, то данный факт являлся бы нормальным, так как данный инструмент проходит черновую обработку дерева. Однако, рубанок обрабатывает дерево до идеально ровного состояния, и стружка, которая с него снимается должна быть в меру тонкой и равномерной.

Если ножи установлены со слишком небольшим зазором, то стружка практически не будет сниматься с поверхности. В таком случае, время для обработки дерева увеличиться в несколько раз. Если нож установлен неодинаково в передней и нижней частях рубанка, то добиться идеальной ровности будет практически невозможно.

Для установки лезвия в ровном положении, следует руководствоваться только осмотром инструмента и периодической его проверкой на работоспособность. Перед тем как зажимать винт, следует проверить рубанок на черновой древесине, при необходимости лезвие подправляется в ту или иную сторону.

Клин, которые зажимает лезвие в рубанке должен быть качественно установлен на рубанке, так как в процессе его сдвига, будет деформироваться лезвие. Для того, чтобы забить клин, воспользуйтесь молотком. А для ослабления лезвий рубанка, следует нанести несколько ударов по задней поверхности рубанка с помощью киянки. Постукивая по задней части колодки увеличивается выступ лезвия на рубанке, постукивая по передней части, данное значение уменьшается.

Некоторые модели рубанков отличаются наличием регулировочных винтов, которые позволяют упростить процесс установки лезвий.

Станок для заточки ножей рубанка

Самым простым приспособлением, позволяющим заточить рубанок, является брусок, верхняя часть которого оснащена ножом и стамеской. Угол, под которым осуществляется заточка зависит от высоты бруска, по отношению к абразиву. В процессе выполнения заточки, одна сторона лезвия устанавливается на абразивную часть приспособления, а вторая на вторую часть бруска. Для того, чтобы брусок хорошо скользил по поверхности, тем самым совершая заточку, подложите под него подставку, выполненную из стекла.

Единственным недостатком данного прибора является то, что используется лишь небольшая часть абразива, поэтому процесс заточки длится дольше. Некоторые приспособления комплектуют роликовыми механизмами, которые обеспечивают качественное их скольжение.

По внешнему виду инструмент для заточки железки рубанка имеет вид стального короба, внутри которого располагается полочка. С помощью зажимного винта осуществляется фиксация затачиваемого лезвия. Установка роликов осуществляется на ось, которая поддается затачиванию. В процессе работы инструмент прокачивается по поверхности абразива. Необходимо следить за равномерностью нажатия лезвия на поверхность.

Любой домашний мастер всегда содержит инструмент в рабочем состоянии. Особенно это относится к ножам рубанка ручного или электрического. Научиться правильно и аккуратно затачивать ножи рубанка необходимо каждому. Какие существуют приспособления и станки для заточки инструмента, и как научиться пользоваться?

Если ножи рубанка затупились

Работоспособность рубанка во многом зависит от заточки ножей. Нож или резец рубанка представляет металлическое лезвие, расположенное к поверхности обработки под определенным углом.

Рабочим положением резца является выдвинутая и регулируемая часть ножа. Нож выступает через прорезь, через которую выходит отработанная стружка. Прижим ножей рубанка осуществляется с использованием простых по форме зажимов. Равновесная система расположения основных элементов рубанка создает достаточно работоспособный узел, пока мастер не почувствует, что пора производить заточку ножей для рубанка. Как определить, затупился нож рубанка или нет?

Сложной диагностики затупившийся нож рубанка не требует. Достаточно рассмотреть режущую кромку (фаску) на свет. Поворачивая фаску вокруг кромки можно обнаружить блестящую нитеобразную полоску, которая будет сигнализировать о том, что кромка притупилась. Это объяснимо просто: угол заточки ножа рубанка составляет 30 градусов. Профессиональные плотники затачивают фаску без замера угла, полагаясь на собственную интуицию и добиваясь необходимого соотношения между шириной и толщиной ножа.

При заточке ножей необходимо соблюдать балансировку и геометрию лезвий. Если вы не можете смело собственноручно осуществить заточку ножей ручным способом, на помощь придут приспособления и устройство для заточки ножей для рубанка.

Узнать подробнее о ножах рубанка вам поможет видео.

Научиться затачивать ножи рубанка несложно. Достаточно изучить конструкцию приспособлений, устройств и станков для заточки, а также уметь надежно закреплять лезвие ножей.

Приспособления для заточки

Самым простым, а поэтому доступным ручным приспособлением для заточки ножей можно назвать деревянный брусочек, в верхней части которого закреплен нож рубанка.

Данное устройство имеет две точки соприкосновения: в одной точке опирается затачиваемым лезвием на абразив, а второй точкой на угол бруска. Примитивная конструкция и ручное перемещение приспособления, тем не менее, позволяют производить неплохую заточку ножей рубанка. Следует учитывать, что угол заточки геометрически зависит от высоты деревянного брусочка над поверхностью абразива, а также расстояния до места крепления.
При заточке лезвие ножа железки должно быть прямолинейным.

Существуют также следующие приспособления, используемые для заточки:
круг заточной
прижим для заточки
ролик бочкообразный
брусок хонинговальный
точилки с фронтальным и боковым зажимом.
Круг заточной представляет собой абразивный круг диаметром до 60 мм с толщиной круга до 18 мм и шестигранным хвостовиком. Для удобства заточки круг оборудован конусным углублением, расположенным по окружности. Круг заточной изготавливают из карбида кремния. Для заточки в качестве движущего элемента используется электродрель.

Прижим для заточки предназначен для надежного зажима ножей для рубанка на заточном упоре. Прижим имеет 3 рабочих положения, которые позволяют устанавливать стержень, выравнивающий под необходимым рабочим углом заточки. Угол заточки может колебаться от 30 до 90 градусов. Прижим крепится на винтах, расположенных на пластиковых прокладках. Материал изготовления прижима – анодированный алюминий.

Ролик бочкообразный предназначен для устранения дефектов заточки на затачиваемой заготовке. Ролик имеет характерную форму, которая позволяет за 3 захода ликвидировать «дорожки», образовывающиеся после заточки точилкой. При этом сохраняется угол 90 градусов между боковыми частями ножа и режущей кромкой.

Брусок хонинговальный предназначен для функции подложки под абразивную пасту. Удобные геометрические размеры и материал изготовления – низкоуглеродистая стабилизированная сталь обеспечивают плоскостность по всей поверхности заточки до 0,127 мм. В отличие от водных камней, брусок не нуждается в протирке поверхности при заточке. Имеется возможность приклеивания бруска к значительной площади поверхности, что обеспечивает наилучший комфорт при работе.

Точилка Veritas Sharpening System с фронтальным и боковым зажимом предназначена для заточки ножей рубанков и фуганков, исключения составляют лезвия ножей от японских производителей. Точилка представляет собой полотно, которое можно зажимать вместе с лезвием ножа фронтально или сбоку. Точилка оснащена роликом, который предотвращает любые повреждения камня заточного. Заточка лезвий ножа осуществляется за счет шаблона выставляющего угол с возможностью ручной регулировки.

Необходимо заметить, что при работе с приспособлениями для заточки необходимо уделять внимание надежному креплению лезвий ножей.
Как научиться затачивать ножи рубанка с использование приспособлений вам поможет это видео.

Но особый интерес при заточке ножей вызывает работа на точильном станке. Научиться работать на заточном станке можно самостоятельно, ознакомившись с инструкцией.

Точильный станок Tormek

Станок Tormek это низкооборотный точильный станок с мощным двигателем и значительным крутящим моментом. Станок позволяет проводить заточные работы непрерывно на протяжении длительного промежутка времени. Высокую частоту заточки обеспечивают низкие обороты (до 90 об/сек) и водяное охлаждение режущей кромки затачиваемого инструмента. Устройство и принцип работы станка для заточки ножей для рубанка достаточно простое. Затачиваемый инструмент зажимается в держатель.

Держатель с закрепленным инструментом закрепляют на универсальной опоре. Затем производится включение точильного станка. Заточка ножей или иных инструментов происходит на небольших оборотах с применением заточного круга, погруженного в воду. Процесс заточки видимый, в любой момент имеется возможность регулировки и контроля прижимной силы, ширины фаски заточки и скорости вращения заточного круга. При заточке инструмента полностью исключен пережог инструмента. Использование различных заточных камней позволяет производить заточку любого металла.

Научиться работать на заточном станке можно за несколько заходов. Поэтому заточка ножей своими руками не будет представлять сложности. Для большей уверенности в работе и практики заточки ножей рубанка можно ознакомиться с видео.

Напомним, что заточные работы всегда требуют внимания и соблюдения правил техники безопасности.

Сначала немного о том, какими ножи бывают. Есть два типа — одноразовые и многоразовые. Первые, как понятно из названия, не точатся, а просто меняются на новые. При этом они обязательно выпускаются двусторонними, поэтому при затуплении первой стороны надо просто перевернуть их и можно работать снова, пока и вторая сторона не затупится. А после износа второй стороны покупаем новые. Ну и, если у вас именно этот случай, то вы можете не думать о заточке.

Многоразовые могут быть как одно-, так и двусторонними. Естественно двусторонний нужно сначала использовать с обеих сторон, а потом уже точить.

Одноразовые и многоразовые ножи электрорубанка

Свидетельством того, что ножи затупились, является то, что рубанок с трудом движется по деревянной поверхности, а также обработанная им поверхность остается недостаточно гладкой.

80 наименований электрорубанков по низким ценам. Нажмите, чтобы увидеть

Итак, чтобы самому произвести правку, понадобится специальное приспособление. Благодаря ему удается затачивать под правильным углом. У некоторых рубанков такая приспособа идет в комплекте. Если же ее нет, то значит нужно приобрести ее в магазине.

Также, конечно, будет нужен абразивный камень с мелким зерном. Перед тем, как на нем точить, замочите его на несколько минут в воде.

Ножи закрепляются в указанное выше приспособление. Они могут зажиматься парой, а могут и по отдельности. Если вы ставите сразу их оба, то скосы острия должны быть в одной плоскости, чтобы их не сбить. При креплении по одиночке необходимо следить, чтобы скошенный край на приспособлении был параллелен поверхности камня.

Крепление ножей на приспособлении для заточки

Ну и в итоге вся заточка сводится к тому, чтобы снять с лезвия заусенцы и неровности. Водим ножами по абразивному камню, пока они не заточатся. Если лезвие очень сильно затуплено и его ручная правка покажется вам слишком утомительной, то можно сделать ее на электрическом точиле. Главное все сделать аккуратно.

Процесс заточки ножей электрорубанка

На этом всё. Надеюсь статья оказалась для вас полезной. Читайте и другие материалы на моем сайте. И до новых встреч!

Начну с того, что наточить ножи для электрорубанка вручную просто не реально, придётся покупать какой нибудь станок или точило со специальной приспособой, иначе, увы никак. Я пользуюсь заточным станком

В начале надо определиться какие именно ножи установлены на Вашем электро-рубанке, есть одноразовые, они вообще не затачиваются, есть под заточку.

Так же посмотрите комплектность электро-рубанка, во многих моделях (особенно брендовых) в комплекте есть устройство для заточки ножей электро-рубанка.

Если под заточку, снимаем ножи с рубанка.

Вставляем ножи (два) вот в такое приспособление, для заточки, из комплекта,

Ножи вставляется в приспособление до упора, лезвия ножей в одной плоскости.

Советую предварительно его намочить (смочить) водой.

В принципе всё и заточные станки не нужны, всё делается в ручную.

Заточка ножей электрорубанка дело не особо хитрое но следует иметь ряд приспособлений что бы правильно выполнить такую заточку. Во времена когда еще не было таких приспособлений заточку проводили в ручную дело это хлопотное и требовало отличной выучки заточника. Для этого необходим был наждачный брусок с ровной без выработок поверхностью. Угол заточки нужно было строго соблюдать он должен быть 35 градусов.

Сейчас пользуются специальными приспособлениями это быстро и качественно но при всем механизме заточки нужно следить за выработкой на камнях иначе заточки не получится. В оправу вставляется нож от эл. рубанка, выстовляется правильный угол заточки, затем включаем станок так и происходит заточка ножа.

Существует несколько способов заточки ножей барабана электрорубанка, в основном они делятся на два метода:

Нужно снять лезвия с барабана и установить их в специальную оправку, держа руками оправку нужно водить ножи по ровной плоскости круговыми движениями, для заточки подойдёт абразивный круг и на доводку лист наждачной бумаги.

2) Автоматизированный метод

Снимаются ножи с барабана и монтируются в специальное приспособление, которе установлено на наждачном станке. Приспособление должно иметь плавающий ход вдоль крутящегося абразивного камня. Такое приспособление можно сделать самому.

Угол заточки в лезвиях составляет примерно 30-45 градусов.

Рубанок – едва ли не самый популярный инструмент в арсенале домашнего мастера, занимающегося плотницкими работами. Именно поэтому, нужно знать всё о замене ножей рубанка их правильной заточки и эксплуатации. И как правильно выбрать ножи для рубанка, как ручного, так и электрического, обеспечить им максимальную стойкость – эти вопросы будут рассмотрены далее.

Все ножи для ручных рубанков (у электрических есть некоторые нюансы, но об этом позже) работают в условиях значительных нагрузок на лезвие, что проявляется в повышенных напряжениях среза, которые испытывает металл.

Динамика работы ножа рубанка следующая. При возвратно-поступательном перемещении инструмента нож врезается в древесину на определённую глубину. Поскольку дерево не обладает сколько-нибудь заметной пластичностью, происходит скалывание определённого слоя с образованием стружки. Сама стружка также редко когда имеет большую протяжённость, и быстро раскалывается на более мелкие фрагменты. Происходит это в момент «наползания» срезанной от заготовки древесины на наклонную кромку лезвия. При дальнейшем движении рубанка возникает трещина в следующем слое и т. д.

Если не принимать во внимание индивидуальные особенности материала, обработка которого производится, то на стойкость ножа для рубанка влияет размер прохода – предельной длины сломавшегося фрагмента стружки. С уменьшением пролёта и снижением глубины строгания поверхность заготовки становится чище и ровнее, одновременно снижаются и срезающие нагрузки на лезвие.

Поскольку стружка при изгибе с выходом вверх ломается, то наибольшие напряжения вызываются в колодке рубанка. Поэтому её изготавливают из наиболее твёрдых древесных пород. Однако стойкость колодки, как правило, намного превышает стойкость ножа. Объясняется это:

Более благоприятной геометрией колодки, где отсутствуют концентраторы напряжения;
Ситуативным желанием плотника (особенно малоопытного) увеличить глубину врезания, вследствие чего толщина прохода увеличивается;
Повышенным трением между контактными поверхностями лезвия ножа и стружкой, в результате чего температура на рабочей кромке ножа возрастает.

Указанные факторы приводят к быстрому затуплению лезвия. Поэтому важен правильный выбор геометрии ножа для рубанка, а также материала, из которого изготавливается инструмент.

Нож ручного рубанка состоит из рабочей и опорной части. В конфигурации рабочей части ножа различают:

Фаску, которая образуется на тыльной части лезвия. Она обеспечивает снижение усилия врезания ножа в древесину за счёт исключения трения тыльной части о материал заготовки.
Передний угол, который в большинстве случаев совпадает с принятым наклоном ножа в корпусе рубанка.
Задний угол самой фаски.
Рабочий угол заострения, который равен разности значений угла фаски и угла наклона ножа в рубанке.

Для долговечности рассматриваемого инструмента наибольшее значение имеет передний угол: именно он определяет гладкость простроганной поверхности, условия удаления стружки из зоны обработки и нагрузку на лезвие.

При выборе оптимального значения для данного угла учитываются следующие факторы:

Физико-механические свойства обрабатываемого материала . В частности, с повышением твёрдости угол необходимо увеличивать. Для обработки мягкой древесины (липа, осина, сосна, лиственница) рекомендуется устанавливать нож под углом 45±5º, для работ по более твёрдому дереву (граб, дуб, груша) — 60±5°, а при обработке ещё более твёрдых материалов – даже до 80º. Такие рекомендации связаны с абразивным действием, которое производит проход стружки при его подъёме из зоны строгания;
Вид строгания . Практически каждый вид древесины требует определённого угла наклона рубанка к плоскости обрабатываемой заготовки. Например, сосна лучше всего строгается при наклоне инструмента на угол заточки ножей ручного рубанка 40…50 0 от оси доски. Менее мягкие сорта обрабатываются под углами заточки 25…30º. Этот приём обеспечивает лучшее качество строгания, но нож при этом сильнее нагревается, и, следовательно, быстрее затупиться;
Материал и твёрдость ножа . Более всего для этих целей подходят быстрорежущие стали Р12 или даже Р18 (по этой причине некоторые домашние мастера для изготовления ножей рубанков используют части пильных дисков фрикционных пил, которые работают в схожих условиях). Менее стойкими будут ножи для рубанков, изготовленные из обычной инструментальной стали типа У7 или У8.

Заточка ножей для ручных рубанков

Рабочая кромка ножа представляет собой ребро, которое всё-таки имеет незначительный радиус закругления. Перед заточкой визуально проверяют целостность кромки: на ней не должно быть местных вырывов металла. При их наличии ножи для рубанка придётся укоротить.

Для максимального уменьшения радиуса закругления на кромке, заточку рекомендуется проводить в два этапа. Вначале производится первичная заточка: затупившийся нож со стороны фаски подносят к периферии точильного круга и сильно прижимают. Число оборотов точила не должно превышать 600…700 мин -1 , иначе съём металла окажется значительным. Важно и не переусердствовать с силой нажатия, поскольку на стали могут появиться сине-фиолетовые цвета побежалости – неприятный признак отпуска металла. Твёрдость ножа для рубанка при этом снизится, и придётся путём довольно сложной термообработки (отжиг+закалка+отпуск) восстанавливать прочностные характеристики материала.

При отсутствии точила поступают следующим образом. Заточка ножа для ручного рубанка производится крупнозернистым точильным бруском, который необходимо зафиксировать на рабочем верстаке (обе руки должны оставаться свободными). Заточку выполняют круговыми перемещениями фаски по поверхности бруска. При этом желательно периодически смачивать нож водой либо мыльным раствором. Это не только очищает затачиваемую поверхность от мельчайших частиц металла ножа, но и позволяет равномерно охлаждать инструмент.

Появление на лезвии тонкого заусенца по всей его длине – признак перехода ко второму этапу заточки. Здесь инструмент затачивается с использованием более мелкозернистого бруска, который снимет заусенец. Общепринятая градация брусков по их зернистости следующая:

Высокая зернистость (30…180 мкм): бруски/точила из карбида кремния или корунда. Применяются для удаления крупных дефектов на ножах, изменения угла фаски и т. п.
Средняя зернистость (7…20 мкм): бруски/точила из электрокорунда или диоксида хрома. Подходят для предварительной заточки.
Малая зернистость (3…5 мкм). Материалы те же, инструмент используется для окончательной заточки ножей.

После окончания заточки лезвием ножа проводят по куску дерева твёрдых пород, который окончательно снимет фрагменты заусенца.

Заточка ножей электрорубанков

Основными особенностями ножей для рубанков приводного типа является их двухсторонность, а также работа исключительно вдоль волокон древесины. Если ножи выполнены из инструментальных сталей, то они поддаются заточке, в то время как твердосплавные ножи придётся заменять. При затуплении одной части ножа, его переворачивают на противоположную сторону и продолжают эксплуатировать.

Различают следующие исполнения ножей электрорубанков:

Прямые – они используются для работ с узкими пазами изделиями;
Закруглённые – подходят при строгании более широких поверхностей;
Фигурные или волнообразные, которые применяются для образования фактурных поверхностей на изделии.

Ножи отличаются и своими размерами, в частности, длиной. У импортного инструмента стандартным считается размер 82 мм, такие ножи в практике именуются «пластинами». Впрочем, некоторые отечественные производители изготавливают ножи, совместимые с инструментами зарубежного производства. Электрорубанки повышенной мощности (предназначенные для работ с более прочной древесиной) комплектуются более толстыми ножами шириной 110 мм. Особенность таких ножей – наличие крепёжных отверстий.

Чем длиннее нож, тем легче его заточить. Как и в предыдущем случае, важно знать материал, из которого изготовлен нож. Процесс заточки ножей для электрорубанков заключается в следующем.

Вначале определяют текущее состояние режущей кромки. Если на фаске ножа отчётливо видна блестящая полоска, то такой инструмент нуждается в заточке. Её проводят под углом заточки в 30 0 , используя шлифовальный круг с направляющим кондуктором, предварительно смоченный водой. Шлифовку можно выполнять как возвратно-поступательными, так и круговыми перемещениями ножа. В первом варианте движения должны выполняться поперёк рабочей поверхности лезвия. Охлаждение в процессе шлифовки обязательно: ножи электрорубанков работают при гораздо более высоких скоростях, а потому крайне чувствительны к уменьшению твёрдости. Именно это и произойдёт, если шлифовку вести на обычном воздухе: сталь отпускается, и её твёрдость падает.

Следует отметить, что все модели электрорубанков комплектуются специальными держателями. Закрепив в таком держателе нож, можно сравнительно удобно затачивать его и на обычном шлифовальном бруске. В процессе заточки визуально контролируют состояние поверхности лезвия: рабочая кромка должна иметь зеркальную поверхность.

После окончания работ поверхность шлифовального круга или бруска следует тщательно очистить от жировых загрязнений.

Любой деревообрабатывающий электроинструмент имеет сменные режущие, пилящие, строгающие элементы. Фактически – это расходные материалы.

Если наждачная бумага по мере износа просто меняется, то полотна, сверла или подлежат заточке. Ножи в электрорубанке двусторонние, что продлевает их рабочий ресурс.

Необходимо произвести заточку и правку ножей, в случае обнаружения следующих признаки износа или затупления:

рубанок труднее проходит обрабатываемую заготовку;
на поверхности дерева остаются т.н. волны;
на уплотнениях (сучках) инструмент подскакивает;
после обработки остаются задиры, полосы;
при осмотре режущей кромки, под определенным углом видна так называемая «нитка» на самом краю ножа.

ВАЖНО! Работать с тупыми насадками не только непродуктивно, но и опасно. Без необходимой остроты рабочих поверхностей рубанок отскочит от любой твердой поверхности, будь то сучок или гвоздь. Это может привести к травме.

Вовсе не обязательно обращаться специализированную мастерскую. При наличии элементарных слесарных навыков и нехитрых приспособлений, заточку ножей можно произвести своими руками.

Как правильно наточить нож для рубанка

И так, обе стороны ножа выработали свой ресурс остроты, приступаем к заточке. Общее правило – от первого движения до финишной правки, угол соприкосновения ножа и точильного инструмента должен оставаться неизменным. Движение наждака должно производиться поперек режущей поверхности.

Существует несколько способов:

Ручная заточка с нерегулируемым фиксатором

Используется специальное приспособление для заточки – держатель ножей (кондуктор). С равномерным усилием совершаем круговые движения по точильному камню или оселку, внимательно следя за тем, чтобы обработать всю режущую кромку.

Можно использовать наждачную бумагу, разложенную на ровной поверхности. Такой вариант подойдет лишь для коротких ножей.

Обратите внимание

Качество заточки оставляет желать лучшего, потребуется больше времени на финишную правку. Тем не менее, если требования к качеству обработки дерева невысокие, этот способ подойдет.

Подобные держатели часто идут в комплекте с электрорубанком. Существенный недостаток – отсутствие возможности отрегулировать угол заточки. Ножи из твердых сплавов таким способом заточить не удастся.

Ручная заточка с регулируемым фиксатором

Этот метод относится к полупрофессиональному. Качество обработки на высшем уровне, но при этом не используется малая механизация. В роли приспособления, фиксирующего угол – выступает упор с регулируемой высотой. Для удобства его можно снабдить роликом.

Продольно перемещая нож по абразивной поверхности, можно добиться высокого качества обработки.
Давление регулируется усилием руки.
Такое приспособление позволяет затачивать в домашних условиях ножи любой ширины, все зависит от площади наждака.

Главное условие – идеально ровная поверхность. Удобно в качестве подложки использовать толстое стекло. На нем фиксируется водостойкая наждачная бумага, смоченная водой. Процесс начинается с грубой фракции, постепенно переходя к «нулевке». Угол заточке должен быть порядка 25-30 градусов, его легко контролировать высотой упора.

Недостаток данного метода – большие временные затраты . Это с лихвой окупается высоким качеством работ. Заточка твердосплавных ножей таким методом практически невозможна.

Ручная заточка с кондуктором для наждака

В этом случае жестко фиксируется нож, а наждачный камень имеет возможность перемещаться по обрабатываемой поверхности под постоянным углом.

Если обеспечить перпендикулярность направления движения наждака относительно затачиваемой поверхности – результат будет качественным. Один из вариантов исполнения приведен на схеме.

Процесс кропотливый, зато для изготовления приспособления фактически не требуется финансовых затрат. Необходимо отметить, что такой вариант не подходит для обработки твердых сплавов.

Механизированные способы заточки

Применяются малые точильные станки с регулируемым кондуктором. Их можно приобрести в магазине, но стоимость подобных изделий высока. Поэтому большинство домашних мастеров предпочитают изготавливать такие .

Электромотор должен иметь регулятор оборотов, используются специализированные абразивные круги с ровной поверхностью.

При помощи направляющей, расположенной вдоль оси вращения – нож перемещается поперек наждака, не меняя «угол атаки». Заточка получается высокого качества, временные затраты минимальны. Меняя круги, можно как точить, так и править ножи.

Вид с боку

ВАЖНО! При работах на точильном станке нельзя допускать перегрева кромки ножа. Это уменьшает твердость металла.

Точить необходимо до появления еле заметных заусенцев, похожих на фольгу. Они убираются оселком, которым надо провести по обратной стороне среза параллельно ножу.

Недостатком данного способа является сложность конструкции и относительно высокая стоимость комплектующих. При этом нет ограничений, как по размеру, так и по твердости обрабатываемых резцов.

Завершающим этапом является правка ножа

При этом поверхность доводится практически до зеркального блеска. Острота кромки проверяется бумагой. Она должна разрезаться как лезвием бритвы. Правка производится такими же способами, как и заточка.

Поправить острие ножа электрорубанка можно в ручную, как это сделать смотрите в этом видео.

Только зернистость абразива должна быть практически нулевой. Идеальный вариант – использование на финальном этапе японских водостойких наждачек, с зерном 2000-3000.

Можно довести поверхность до зеркального блеска с помощью полировочной пасты и войлочного круга . Но не стоит увлекаться внешним видом, чтобы не затупить кромку.

Виды ножей для рубанка

Прямые ножи. Применяются для любого вида обработки, в том числе выборки «четвертей». Линия среза одинаково ровная по всей ширине ножа;
Ножи со скругленными краями. Предназначены для обработки больших поверхностей, когда ширина лезвия меньше ширины заготовки. Плоскость обрабатывается за несколько проходов, по краям зачищаемого участка не образуется ступенька;
Фигурные ножи. Иное название – рустикальные. Придают поверхности дерева различные декоративные формы. Чаще всего используются при изготовлении наличников, рамок для картин и пр. После обработки поверхность необходимо циклевать;
Спиральные ножи. Качество обработки поверхности на порядок выше, чем у прямых. К недостаткам можно отнести высокую стоимость и невозможность заточки кустарным способом.

Правильная заточка ножей электрорубанка своими руками — видео

Если заточка прямых ножей не вызывает сложностей, то обработка затупленных фигурных кромок под силу не каждому мастеру. Нож со скругленными краями затачивается так же, как прямой, лишь над закруглениями придется поработать. Качество их обработки не так критично, можно обойтись правкой на оселке.

А вот фигурные и спиральные ножи практически не поддаются обработке кустарным способом. Как правило, при затуплении просто приобретаются новые.

Регулировка ножей на валу электрорубанка

После заточки или покупки новых лезвий, ножи необходимо правильно установить на вал рубанка. Криво установленные ножи не дадут ровной поверхности при обработке дерева. А отсутствие балансировки приведет к тому, что работать будет лишь одно лезвие.

При необходимо заранее проконсультироваться у продавца о возможности замены ножей и наличии их в магазинах. В инструкции к рубанку обычно подробно написано, как отрегулировать ножи, но иногда это вызывает затруднение у пользователей.

Не сложное приспособление сделанное своими руками поможет вам правильно установить и отрегулировать ножи электрорубанка. Подробности в этом видео.

Сначала, нож соединяется с накладкой таким образом, чтобы его режущий край выступал примерно на 3 мм. После этого вся конструкция размещается на валу, и наживляется на крепежные болты. Затем производится установка рабочей высоты лезвия.
ВАЖНО! При установке ножей необходимо работать в защитных перчатках. Никогда не утапливайте режущую кромку пальцами.
Высота лезвия над подошвой обычно не должна превышать 0,5 мм. Разумеется, надо обеспечить параллельность поверхности рубанка и режущей кромки. Для этого можно воспользоваться стальной линейкой.
Попеременно устанавливая ее ребром на подошву рубанка с разных сторон ножа, необходимо добиться, чтобы кромка с двух сторон касалась линейки при одном и том же угле поворота вала.
Чтобы избежать погрешности, перед тем, как установить ножи на электрорубанок, необходимо проверить качество заточки. Для этого измеряется ширина среза на металле на разных концах лезвия. Она должна быть одинакова. Иначе невозможно будет выставить ножи параллельно друг другу.

Металлы, применяемые при изготовлении ножей для электрорубанков

Ножи изготавливаются из твердой закаленной стали или карбида вольфрама. Так называемые быстрорежущие стальные резцы быстрее тупятся, но при этом достаточно легко поддаются восстановлению. Стоимость их невысока, отсюда и слабые потребительские свойства.

Применяются при обработке мягких пород дерева. При контакте с твердыми вкраплениями в заготовке, такими, как гвозди или сучки – теряют остроту. Но целостность материала не нарушается. Боятся перегрева, особенно при механической заточке.

Если закалка будет «отпущена», такой нож лучше утилизировать и купить новый. Вы потратите больше времени на регулярный демонтаж, заточку и установку, чем на обработку дерева.

Твердосплавные ножи, выполненные из карбида вольфрама – имеют изначально бритвенную остроту и лишены части недостатков, присущих изделиям из стали. Они медленно тупятся, не боятся перегрева.

Твердые породы дерева обрабатываются как брусок сливочного масла. Но есть и собственные недостатки. При контакте с гвоздем на высокой скорости оборотов рубанка, от режущей кромки может отколоться кусок.

Заточка таких ножей практически невозможна, прочность сплава превышает твердость большинства абразивов. Поэтому по мере износа их просто меняют на новые. А стоимость достаточно высокая. Радует тот факт, что делать это приходится не часто.

Перед началом обработки, очистите заготовку от абразивных загрязнений. На досках не должно быть песка, земли и прочей твердой грязи. Так вы продлите ресурс ножей рубанка.
Если есть возможность, не используйте сучковатую древесину. Прочность материала ниже, а ножи портятся быстрее.
Обязательно проверяйте заготовки на предмет отсутствия гвоздей и металлических скоб. Это можно сделать при помощи магнита, подвешенного на прочной нити.

Наличие в домашнем хозяйстве приспособления для заточки ножей рубанка, зависит от объемов плотницких работ. Возможно, прочитав данный материал, вы сможете изготовить его самостоятельно.

Заточка рубанка в заточном центре

Лезвия рубанка и электрорубанка необходимо периодически затачивать до остроты. Ручной рубанок заточить проще, чем электрический. Существует несколько способов заточки рубанка – при помощи специальных зажимов или электронождака.

Как определить что лезвие затупилось?

Остроту лезвий можно проверить прямо во время работы. При возникновении проблем и “бракованных” мест на поверхности обрабатываемого материала, следует заточить лезвия.

Сама проверка остроты лезвий заключается в следующем:

осмотр лезвий при хорошем освещении;
вращение фаски;
центр вращения – режущая кромка;

Образовавшаяся на краю фаски тонкая блестящая полоска является признаком потери остроты лезвий.

Заточку лезвий рубанка лучше доверить профессионалу, так как мастер выполнит ее на специальном оборудовании с применением определенной технологии заточки. Материал лезвий рубанка – высококачественная сталь, поэтому заточка может быть произведена в любой момент.

Поэтапная заточка лезвий рубанка:

Для начала выполнения заточки точильный круг хорошенько смачивается, так как обильная влага не позволяет образовываться большому количеству пыли. Заточка ножей выполняется под одинаковым углом на протяжении всей длины лезвий;
Интерскол перед заточкой ножей рубанка следует закрепить в специальные колодки таким образом, чтобы кромка самих ножей была размещена в одной плоскости.
Самый ответственный процесс заключается в процессе заточки. Ее время регулируется при появлении на краю лезвия заусениц. При этом сама фаска должна быть идеально ровной. После проверки фаски правильность заточки лезвий электрорубанка интерскол проверяется за счет прислонения лезвия к прямой поверхности. При правильной заточке не должно возникнуть просветов между лезвием и рабочей поверхностью.

Острые лезвия способствуют продуктивной работе.

Любой инструмент должен постоянно находиться в идеальном состоянии, так работа принесет одни разочарования, если ножи рубанка хоть немного затупятся. При обнаружении любых дефектов необходимо сразу же обращаться за помощью к профессионалам.

Приходите к нам в мастерскую и вы получите профессиональную заточку рубанка .

Заточка ножей рубанка | Zatochka-Uralsk цех по заточке в Уральске

Артикул: ZU19

Есть в наличии

Цена от:
50 тенге
Цена до:
0 тенге

Описание

Пояснение к цене

Цена указана за 1 см заточки

Оборудование для заточке ножей рубанков

В нашем цеху используется станок Корвет 470

ПРИ ИСПОЛЬЗОВАНИИ ДАННОГО САЙТА ВЫ ПОДТВЕРЖДАЕТЕ СВОЕ СОГЛАСИЕ НА ИСПОЛЬЗОВАНИЕ КОМПАНИЕЙ COOKIE-ФАЙЛОВ В СООТВЕТСТВИИ С НАСТОЯЩИМ СОГЛАШЕНИЕМ В ОТНОШЕНИИ ДАННОГО ТИПА ФАЙЛОВ

Как наточить ножи рубанка интерскол. Регулировка ножей на валу электрорубанка. Условия работы ножа
