Разборка шуруповерта своими руками

Бывают неприятные ситуации, когда в самый разгар работ ломается электрический инструмент, например, шуруповерт. Времени идти в мастерскую или в супермаркет, чтобы купить новый нет, значит, остается отремонтировать его самому. Как разобрать шуруповерт для ремонта рассмотрим ниже.

Как он устроен
Как разобрать шуруповерт в целом
Разбираем аккумулятор шуруповерта
Как разобрать патрон шуруповерта

Как крепится патрон
Определяем как производитель закрепил патрон
Демонтируем патрон

Подробно о том, как разобрать редуктор шуруповерта

Конструкция планетарного редуктора

Принцип работы 2 ступенчатого редуктора

Разборка

Как он устроен

В большом ходу шуруповерты аккумуляторные, поэтому их мы и рассмотрим. Шуруповерт своим внешним видом напоминает пистолет. В корпусе, изготовленном из пластмассы, есть отверстия, через которые двигатель охлаждается. Если посмотреть на шуруповерт в разрезе, то увидим:

регулятор оборотов;
реверс;
присоединенный к радиатору транзистор регулятора оборотов;
электродвигатель;
редуктор.

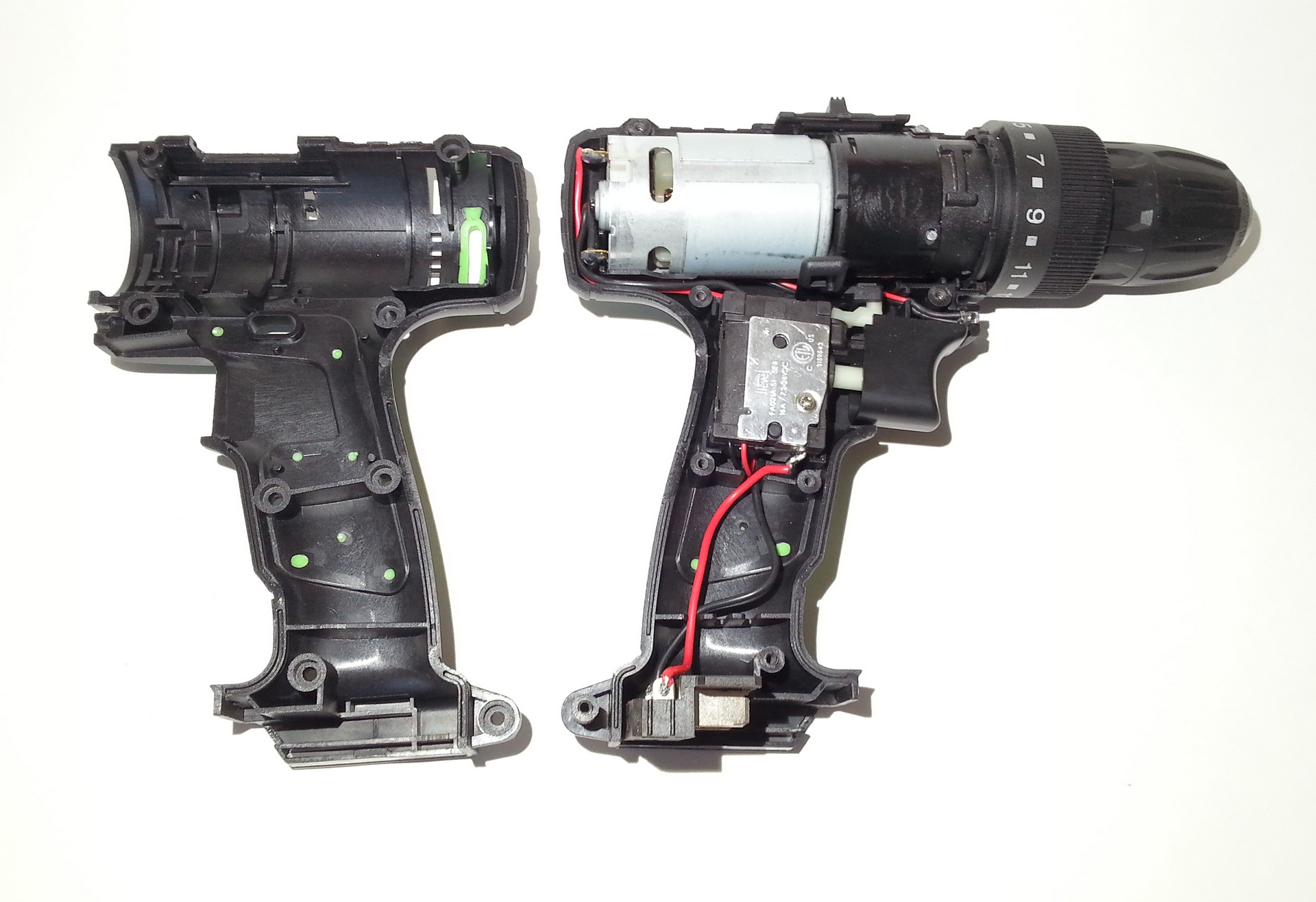

Как разобрать шуруповерт в целом

Рассмотрим этот процесс на примере шуруповерта Макита:

отсоединяем корпус, в котором находится аккумулятор;
откручиваем винты, соединяющие 2 половины корпуса крестовой отверткой;
извлекаем то, что находится в корпусе шуруповерта;
демонтируем кнопку реверса;
снимаем переключатель скоростей;
разъединяем двигатель и редуктор.

Разбираем аккумулятор шуруповерта

Почти 2/3 стоимости шуруповерта приходится на аккумулятор. Поэтому многие ремонту предпочитают покупку нового инструмента. Но бывает так, что человек привык работать именно этим шуруповертом и менять его не хочет. Тогда предстоит разборка аккумуляторного блока. Сделать ее несложно:

если корпус разборный, то просто откручиваем крепеж;
в случае безразборного корпуса, удаляем склеивающий слой, раздвигаем сопрягаемые поверхности при помощи самореза;
отделяем аккумуляторные банки. Разборка аккумулятора шуруповерта выполнена.

Вот в этом видео показан еще один способ разборки:

Как разобрать патрон шуруповерта

К числу самых подвижных и нагруженных узлов шуруповерта относится патрон. Естественно, что и изнашивается он чаще других деталей.

Как крепится патрон

Перед тем, как разобрать шуруповерт Макита, например, определим способ крепления патрона. Закрепляется этот сборочный узел на инструменте следующими методами:

Старый, испытанный на протяжении 2 веков способ — конус Морзе. Конусность нижнего отверстия патрона и вала одинаковы.

Метод, называемый резьбовым. Патрон навинчен на резьбовую часть конца вала.

Метод закрепления патрона с применением фиксирующего винта.

Определяем как производитель закрепил патрон

Не зная, как патрон закреплен, мы не сможем его разобрать. Поэтому:

Осматриваем его.

Читаем, что написано на боковой части:

если надпись в виде 1-6 В10, то в конструкции патрона присутствует конус Морзе. При этом он способен зажимать хвостовики диаметром от 1 до 6 мм, а конусная поверхность имеет типоразмер В 10;

когда методом закрепления патрона является резьба, то в случае метрической, его маркируют 1,0-11 М12х1,25, а на дюймовую резьбу указывает маркировка 2-13 мм ?-20 UNF. Как правило, наши производители используют резьбу метрическую, а зарубежные — дюймовую.

Демонтируем патрон

Если закрепление патрона конусное, то снимается он просто — посредством осторожных ударов молотком по корпусу. Когда закрепление резьбовое, то совершаются следующие действия:

По часовому ходу выкручиваем винт с левой резьбой.

Зажимаем шестигранник в губках тисков, накидываем на него ключ и ударяем по нему молотком.

Таким образом, патрон сдвинется с места. Правда, можно действовать и по-другому:

положить шуруповерт на стол;

запустить его;

посмотреть, сдвинулся ли патрон с места при ударе шестигранника о поверхность стола.

Бывает, что эти действия ни к чему не приводят, тогда придется разбирать шуруповерт, а затем:

вынуть редуктор, а вместе с ним и шпиндель;
поместить узел в тиски;
взять трубный ключ и открутить патрон.

Если в редуктор попал мусор, то только так и следует поступить. Вот схема, которая поможет понять, как разобрать шуруповерт Бош:

Здесь вы видите, что в шуруповерте Бош, патрон и редуктор — это единый узел.

Подробно о том, как разобрать редуктор шуруповерта

Прежде чем ответить на вопрос, как разбирать шуруповерт Хитачи, Зубр, Бош или любой другой, не помешает знать их конструкцию.

Конструкция планетарного редуктора

Редуктор включает в свою конструкцию следующие детали и узлы:

шестерни — кольцевая и солнечная;
сателлиты;
водило.

Они могут быть пластмассовыми или металлическими.

Принцип работы 2 ступенчатого редуктора

Редуктор работает таким образом:

Внутри кольцевой шестерни вращаются сателлиты, которые приводит в движение солнечная шестерня двигателя. При этом скорость водила меньше, чем скорость двигателя.

Через солнечную шестерню передается крутящий момент от первого водила ко второму . Обороты водила 2, которое связано в валом патрона, еще больше уменьшаются.

Редуктор 3 ступенчатый работает так же, но там добавлен еще 1 планетарный механизм.

Разборка

снимаем патрон;
раскручиваем корпус;
отсоединяем редуктор от двигателя;
снимаем пластину;
вынимаем по порядку все детали;
выкручиваем болты, соединяющие 2 половины редуктора;
корректируем диаметр пружины в меньшую сторону при помощи плоскогубцев.
Таким образом улучшится включение 1 передачи;
разбираем муфту, снимая стопорное кольцо, шайбы и подшипник насыпной;
вынимаем вал.

К вопросу, как разобрать шуруповерт, видео, снятое мастером своего дела, будет очень кстати. Оно ответит и на общие вопросы и, в частности, как разобрать аккумулятор Интерскол:

А вот в этом видео рассмотрена разборка аккумулятора Хитачи, но, используя увиденное, мы будем знать и как разобрать шуруповерт Зубр, ведь они устроены приблизительно одинаково.

Имейте в виду: Ремонтные комплекты для редукторов производители не выпускают. Поэтому все, что вы сможете сделать после разборки — это почистить его и поменять смазку. Если износились детали, то ремонт заключается в полной замене этого узла. Наличие избыточного количества смазки в редукторе не способствует хорошей работе шуруповерта.

И в заключении: чтобы шуруповерт служил исправно и его не приходилось разбирать часто, придерживайтесь нехитрых правил:

перед работой проверяйте, как заряжен аккумулятор;
правильно подбирайте насадки. Ориентир — размер самореза или шурупа;
после смены насадки правильно фиксируйте патрон;
регулируйте скорость вращения биты перед работой.

Космические технологии подарили производству, а затем и домашнему мастеру отличный инструмент — шуруповерт. Совсем недавно он использовался только в космосе. Сегодня во многих гаражах и домашних мастерских шуруповерт является незаменимым инструментом. Он помогает заворачивать множество шурупов и саморезов при сборке мебели, при ремонте техники и жилья. Но нет ничего вечного. Приходит время, когда шуруповерт начинает ломаться.

Шуруповерт необходим в домашнем хозяйстве, чтобы быстро собрать или починить мебель.

Устройство шуруповерта

Какие неисправности можно устранить в домашних условиях? Как распознать эти неполадки? Для ответа на этот вопрос нужно хотя бы вкратце познакомиться с внутренним устройством этого инструмента.

Основная выступающая часть — это кнопка включения. Она предназначена для включения прибора и для регулировки скорости и направления вращения рабочего органа — патрона.

На рис. 1 цифрой «1» обозначен непосредственно выключатель, цифрой «2» — устройство реверса. Регулирование оборотов происходит с помощью электронного устройства на базе транзистора («3»). От силы нажатия на кнопку включения зависит скорость вращения патрона. Реверс включается путем смены на клеммах полярности электрического тока. В шуруповерте обычно применяются однофазные двигатели коллекторного типа, работающие от постоянного тока (на изображении двигатель обозначен цифрой «4»). Двигатель состоит из корпуса, магнитов, якоря и щеток.

Рисунок 1. Устройство шуруповерта.

Вращение с двигателя передается на редуктор (цифра «5»). Он преобразует большие обороты двигателя в более низкие на валу, на котором крепится патрон с рабочими битами. Редуктор может применяться классический, как на всем известной дрели, и планетарный. Классический редуктор практически не применяется в последние годы, поэтому останавливаться на нем нет смысла. В состав планетарного механизма редуктора входит:

кольцевая шестерня;
солнечная шестерня, закрепленная прямо на валу двигателя;
сателлиты;
2-3 водила.

Далее идет регулятор усилия, имеющий чаще всего 16 позиций. Каждая из них обеспечивает определенное усилие на шуруп или на саморез, чтобы не повредить материал, который ими крепится.

И последним элементом в этой череде узлов и деталей является патрон.

При возникновении любой неисправности инструмента необходимо разобрать шуруповерт. Сделать это можно в сервисной мастерской, но большинство неполадок можно устранить дома.

Причины разборки инструмента

Подробная схема шуруповерта.

Неисправности, требующие разборки, могут быть в электрической и в механической части шуруповерта. Признаками неисправностей электрической части является следующее:

инструмент не включается;
не переключается реверс;
не регулируются обороты.

Если инструмент не включается, нужно проверить аккумулятор. Если показания мультиметра очень малы, следует попробовать зарядить блок аккумуляторов. Зарядка не помогает — это признак выхода из строя батареи. В этом случае вскрывается блок с аккумуляторными элементами. На каждом из них проверяется напряжение, которое должно быть в пределах 0,9-1,0 В. Проверяются все места паек. При необходимости производится замена элементов. Если блок аккумуляторов работает, нужно аккуратно разобрать сам шуруповерт. Для этого отверткой убираются винты, находящиеся по периметру. Их бывает обычно около 9 штук. Половинки корпуса разнимаются очень аккуратно.

Устройство редуктора планетарного механизма.

После разборки корпуса проверяется кнопка пуска и провода, подходящие к ней. Опять понадобится мультиметр. Прибор покажет место неисправности. При снятии пусковой кнопки не нужно спешить. В противном случае некоторые мелкие части, находящиеся внутри корпуса кнопки, могут вылететь и разлететься по всей комнате. Подобное может случиться и при разборке корпуса механизма реверса.

При работе двигателя на максимальных для него оборотах неисправна система их регулировки. Причина может скрываться в самой кнопке. Может быть виноват транзистор, который находится где-то неподалеку от кнопки. При исправности кнопки и всех цепей до электродвигателя могут быть неисправны щетки, обмотки двигателя, якоря.

Механические неисправности

Механические неисправности шуруповерта тоже имеют свои признаки:

инструмент во время работы издает звуки, которых раньше не было слышно;
сильная вибрация патрона и всего инструмента;
шуруповерт во время работы заклинивает.

Для разных шурупов нужно выбирать подходящую насадку для шуруповерта.

При посторонних звуках необходимо разобрать корпус и внимательно осмотреть подшипники и втулки внутри него. При выходе их из строя нужно купить новые и заменить. При более сложных неполадках может оказаться искривленным вал редуктора, могут износиться шестеренки и сломаться штифты сателлитов. Во всех случаях неисправные части заменяются, смазываются, проверяются и корпус шуруповерта собирается с помощью крепежных винтов.

Шуруповерт подвергается разборке не только для ремонта, но и для проведения профилактики. Разборка корпуса не представляет никаких трудностей и не требует специального инструмента. Во время работы внутрь корпуса набивается пыль, которая представляет определенную угрозу для целостности и работоспособности инструмента. Поэтому при профилактической разборке нужно внутренности прочистить от пыли и осмотреть детали на предмет их износа. Чаще всего изнашиваются и требуют замены графитовые щетки.

Общие правила разборки и сборки шуруповерта

Разборка корпуса.
Разборка держателя магнитного.
Разборка электродвигателя.
Разборка кнопки пуска и статора.
Разборка патрона.

Для разборки корпуса шуруповерта нужно лишь отвернуть с помощью крестовой отвертки винты.

Для разборки корпуса шуруповерта достаточно отвернуть с помощью обыкновенной крестовой отвертки РН-1 самонарезающие винты. Разобрать магнитный держатель довольно просто. Нужно снять подшипник, пружину и полумуфту. Для разборки двигателя ротор вынимается из статора. Делать это нужно осторожно, чтобы не повредить их обмотки. Нужно учитывать такую вещь: на роторе крепится подшипник с коллектором, вентилятор и редуктор. Статор полностью вынимают из корпуса вместе с держателями щеток и пусковой кнопкой.

Чтобы снять и разобрать патрон, нужно определить способ его крепления. Это может быть резьба или конус Морзе. При резьбовом методе патрон наворачивается на резьбу, нанесенную на конец вала. Для его снятия нужно отвернуть винт, имеющий левую резьбу, которым патрон дополнительно крепится к торцу вала. Стоит этот винт внутри патрона. В патроне нужно зажать шестигранный ключ на 10 мм и включить дрель так, чтобы оставшийся свободный конец ключа с силой ударил о твердую поверхность. Дальше патрон обычно отворачивается довольно легко. Конус Морзе — это испытанный веками способ крепления с помощью конуса, нанесенного на конец вала и на внутреннюю часть патрона. При их совмещении происходит прочное крепление. Для снятия такого патрона достаточно не очень сильных ударов молотком по корпусу патрона.

После проведения профилактических работ, ремонта и замены некоторых деталей производится сборка в обратной последовательности.

Как разобрать аккумуляторную батарею?

Отвернуть винты на дне коробки.
Раскрыть коробку.
Проверить и отбраковать элементы.
Произвести замену и обратную сборку.

Крепежных винтов на нижней части корпуса может быть от 4 до 6. Чаще всего они отворачиваются крестовой отверткой. Винты могут иметь разную длину. Это нужно учитывать, чтобы не перепутать их при сборке.

Корпус встречается на некоторых моделях неразборный. В таком случае его нужно внимательно осмотреть и найти линию, по которой прошла заводская склейка. Нужно взять прочный нож и вставить его в этот паз с легким пошатыванием из стороны в сторону. Корпус должен переломиться на верхнюю и нижнюю части. Не беда, если это произойдет мимо паза. Все можно заклеить тюбиком хорошего суперклея. В верхней части корпуса откроется для взгляда несколько элементов батареи. На каждом из них замеряется напряжение, которое не должно сильно отличаться от номинального. Если разница превышает 10%, данный аккумулятор требует замены.

После выбраковки останется купить новые элементы и спаять их согласно схеме обычными паяльными принадлежностями. После этого новый аккумулятор нужно зарядить без окончательного закрытия крышки, дать выстояться в течение суток, снова замерить напряжение на каждом элементе. Если какой-то из них не держит напряжение, его следует еще раз заменить. После удачного окончания работы нужно склеить половинки корпуса суперклеем. При склеивании нельзя допускать попадания клея на отдельные элементы аккумуляторной батареи.

Шуруповерт имеется в мастерской или в гараже многих домашних мастеров. Это очень удобный и полезный инструмент. Но иногда его приходится разбирать для профилактической чистки, для ремонта кнопки шуруповерта, для замены различных его частей.

Все эти работы вполне можно выполнить в домашних условиях без особого дорогостоящего инструмента.

Шуруповёрт можно отремонтировать самостоятельно, изучив его устройство и принципы работы отдельных узлов.

Устройство и неисправности шуруповёрта

Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:

кнопка пуска;
широтно-импульсный регулятор;
электродвигатель;
транзистор;
планетарный редуктор.

Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).

При нажатии на кнопку пуска не до конца шуруповёрт может пищать. Это нормальное явление работы двигателей постоянного тока при запуске и на низких оборотах.

Зачем и как регулировать трещотку

Трещотка шуруповёрта — это муфта, предназначенная для ограничения усилия при вращении патрона. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов, начиная с минимального.

Если шуруповёрт имеет режим сверления, то последним значком на муфте будет пиктограмма с изображением сверла. В этом положении используется максимальный крутящий момент.

Частые неисправности шуруповёрта

Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:

неисправность аккумулятора;
износ щёток;
поломка кнопки;
биение патрона;
отсутствие реакции на попытки включения или выключения;
работа с перебоями.

Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.

Ремонт шуруповёрта своими руками

Для устранения большинства неисправностей шуруповёрта требуется его разборка, т. е. снятие корпуса и отсоединение основных узлов друг от друга.

Как разобрать шуруповёрт

Шуруповёрт разбирают в следующей последовательности:

Снимите аккумулятор.
Открутите винты, соединяющие две половины корпуса.

Корпус шуруповёрта состоит из двух частей, соединённых довольно большим количеством саморезов — для того чтобы его разобрать, нужно найти все места крепления

Снимите его верхнюю часть.

Выньте содержимое.

Отсоедините кнопку.

Кнопка шуруповёрта составляет единое целое с механизмом включения, который соединён с двигателем, поэтому при отделении кнопки от гнезда на корпусе нужно соблюдать осторожность, чтобы не порвать провода

Снимите переключатель скоростей.

Отсоедините двигатель, редуктор, регулировочную муфту и патрон.

Для того чтобы отсоединить редуктор шуруповёрта от его двигателя, необходимо открутить четыре винта, находящиеся в месте контакта двух пластмассовых кожухов

Видео: как разобрать шуруповёрт

Ремонт патрона

Патроны в разных моделях шуруповёртов могут немного отличаться друг от друга. Они могут крепиться к валу тремя способами:

Конусом Морзе.
Резьбовым соединением.
Резьбовым соединением с фиксирующим винтом.

Чтобы определить способ крепления патрона, нужно прочитать надпись на его гильзе:

маркировка «1–6 В10» означает конус Морзе. Используются насадки с диаметром хвостовика от 1 до 6 миллиметров. Кодировка «В10» обозначает размер конуса. Возьмите молоток и выбейте патрон ударами по корпусу;
надписи типа «1,0–11 М12х1,2» или «2–13 мм ½-20 UNF» означают метрическую и дюймовую резьбу.

Если патрон оказался резьбовым, нужно выполнить следующие действия:

Разожмите кулачки патрона.
Если внутри есть винт, выкрутите его по часовой стрелке (винт имеет левую резьбу).
Возьмите шестигранный Г-образный ключ размером 10 мм.
Короткий край вставьте в патрон и плотно зажмите в кулачках.
На малых оборотах запустите и сразу выключите шуруповёрт, чтобы длинный край шестигранника ударился об стол. Вместо включения прибора можно просто ударить по ключу молотком. Резьба сдвинется и патрон выкрутится.

Для того чтобы снять патрон, нужно зажать в него шестигранный ключ и запустить двигатель на малых оборотах до того момента, пока ключ не ударится об стол

Видео: как снять патрон с резьбой при помощи шестигранного ключа

Если эти способы не помогают, разберите шуруповёрт и выньте редуктор в сборе. Возьмите Г-образный трубчатый ключ (чаще всего на 19») и открутите патрон, зажав с обратной стороны болты крепления редуктора накидной головкой ключа. Она даст необходимый упор, с помощью которого патрон можно открутить рукой.

Видео: как снять патрон трубчатым ключом

Чтобы разобрать патрон, нужно снять заглушку в его основании. Пластиковая заглушка аккуратно поддевается ножом. Металлическая — выбивается ударами молотка по основанию патрона:

Возьмите большой болт, вставьте его в патрон и слегка подожмите для центровки. Головка болта должна на два-три сантиметра выступать над патроном.
Ударьте молотком по головке болта. Патрон выскочит из корпуса.

Видео: извлечение пластиковой заглушки из патрона шуруповёрта

Распространённые неисправности патрона:

криво зажимает биты;
люфт между битами и кулачками;
кулачки неровно выдвигаются.

Для выяснения причин и их устранения выполните следующие действия:

Разберите патрон.
Снимите конусную гайку, которая состоит из двух частей.
Выкрутите зажимные кулачки.
Проверьте состояние резьбы на гайке и на кулачках, неисправные детали замените.

В процессе работы на кулачках или конусной гайке, которая управляет их работой, может выработаться или раскрошиться резьба, тогда эти детали нужно заменить

Соберите патрон в порядке, обратном разборке.

Необходимо отметить, что такие детали, как кулачки или конусная гайка, отдельно купить вряд ли удастся, их можно снять только с другого аналогичного патрона. Поэтому в большинстве случаев неисправный патрон лучше отнести в мастерскую, а ещё проще — купить и поставить новый. Для покупки нового патрона обязательно возьмите с собой в магазин шуруповёрт и демонтированный старый патрон.

Видео: разбор и ремонт патрона с металлической заглушкой

Ремонт аккумулятора

В шуруповёртах применяются три вида аккумуляторов:

Никель-кадмиевые (Ni-Cd). Их можно заряжать очень много раз, но они обладают эффектом памяти. Если вы не дожидаетесь полной разрядки и начинаете заряжать батарею, то постепенно её ёмкость будет уменьшаться. Раскачайте аккумулятор перед первым использованием. Три раза разрядите и зарядите его, чтобы ёмкость стала максимальной.
Никель-металл-гидридные (Ni-MH). Особенностью таких аккумуляторов является менее выраженный эффект памяти, но высокий ток саморазряда. Если вы предполагаете хранить шуруповёрт без использования больше месяца, обязательно полностью зарядите его аккумулятор.
Литийионные (Li-Ion). Эти батареи быстро заряжаются, но не переносят морозы. Их можно заряжать когда удобно.

Хранить все виды аккумуляторов необходимо отдельно от шуруповёрта и зарядного устройства. При долгом неиспользовании их нужно подзаряжать раз в месяц.

Если батарея не держит заряд, разберите её. Она состоит из нескольких элементов питания. Проверьте тестером напряжение в каждом. Значение рабочего напряжения указано на корпусе (оно одинаково для всех элементов). Нерабочие батарейки замените.

Аккумулятор шуруповёрта состоит из нескольких элементов, прозвонив которые можно найти и заменить те, что вышли из строя

Видео: устранение быстрого разряда аккумулятора

Если аккумулятор не снимается, скорее всего, заклинила фиксирующая кнопка. Необходимо снять верхнюю часть корпуса, отсоединить аккумулятор, разобрать его и отрегулировать кнопку.

Ремонт зарядного устройства

Частые поломки зарядного устройства:

горит предохранитель;
переламывается сетевой кабель;
обрывается первичная обмотка трансформатора;
пробиваются диоды.

Если разобрать зарядное устройство шуруповёрта, то мы увидим понижающий трансформатор и плату. Через сетевой провод напряжение поступает на первичную обмотку трансформатора. Термопредохранитель включён последовательно с сетевой обмоткой, поэтому он перегревается первым и предохраняет обмотку от обрыва. Со вторичной обмотки напряжение переходит на диодный мост. Если зарядка пропускает ток, то вокруг диодов образуется желтизна. Обмотки трансформатора перегреваются, диоды пробиваются.

Зарядное устройство шуруповёрта состоит из понижающего трансформатора и платы с электроникой

Замерьте мультиметром сопротивление на первичной обмотке. Если его нет, значит, цепь оборвана и напряжение не поступает на первичную катушку. Предохранитель находится под изоляцией трансформатора рядом с проводами, подключающимися к сети. Проверьте его тестером.
Если предохранитель целый, проверьте сетевой провод, возможно, он перебит.
Если провод в порядке, проверьте обмотки. В случае пробоя замените трансформатор.

Видео: диагностика и ремонт зарядного устройства

Проблемы с кнопкой

Неисправность кнопки пуска может приводить к следующим нарушениям работы шуруповёрта:

появляется самоход;
прибор не включается;
прибор работает нестабильно.

От кнопки два провода идут к контактам батареи и два — к двигателю. Если есть транзистор, то он подключается тремя проводами. Убедитесь, что проблема в кнопке:

Подключите аккумулятор. Нажмите на кнопку и тестером замерьте напряжение на её выходе, оно должно отсутствовать.
Снимите аккумулятор и извлеките верхний провод двигателя из корпуса кнопки.
Подключите двигатель напрямую к аккумулятору. Для этого возьмите два провода необходимой длины и подсоедините их к контактам аккумулятора. Другие концы проводов подсоедините к корпусу двигателя и к проводу, который был вставлен в кнопку. Если двигатель заработал, значит, кнопка неисправна.

Видео: диагностика и замена кнопки шуруповёрта

Последовательность ремонта кнопки:

Провода, идущие от кнопки, отпаивать не надо. Аккуратно, чтобы не повредить основание, снимите нажимную часть кнопки, которая не попадает во внутреннюю область корпуса. Это нужно делать не рывком, а медленно вращать и тянуть на себя.
Снимите защитную крышку. Возьмите нож и плоскую отвёртку. Подденьте и освободите все защёлки. Вытащите элемент под номером 1 и снимите крышку отсека включения под номером 2. Если контакты слегка обгорели, их надо почистить. Но если они сгорели совсем, то кнопку лучше всего заменить. Она продаётся в комплекте с проводами. Если контакты целы, то идём дальше.
Придерживая пружину, аккуратно извлеките механизм включения. Посмотрите внутрь. Возможно, из-за низкого качества металла контактные площадки стёрлись и образовалась пыль, которая осела внутри пластмассовой коробки. Соответственно, диэлектрические поверхности стали проводить электрический ток. Это одна из причин самопроизвольной работы прибора. Вторая причина — вышедший из строя транзистор. Удалите металлическую пыль ватой, смоченной спиртом. Контакты можно поскоблить ножом, но только не наждачной бумагой, чтобы не испортить их поверхность. Теперь соберите всё в обратном порядке. Сгоревший транзистор замените. Включите инструмент.

Причиной неисправности кнопки могут стать подгоревшие контакты, металлическая пыль или сгоревший транзистор

Осмотр и ремонт регулятора усилия

За патроном располагается регулировочное кольцо с пружиной, контролирующей усилие и отщёлкивающей патрон от редуктора. Эта пружина давит на шарики, которые упираются в выступы кольцевой шестерни редуктора. Разберите трещотку, проверьте целостность всех её элементов. Удалите грязь ветошью, смоченной спиртом, смажьте шарики.

Видео: ремонт трещотки

Разборка и ремонт редуктора

Основные элементы редуктора:

Они изготовлены из металла и пластмассы. Кольцевая шестерня — это цилиндр с внутренними зубьями по всей окружности. По зубьям двигаются сателлиты.

Первое водило имеет две шестерни с обоих концов. Первая солнечная — приводная шестерня двигателя. Она заходит между сателлитами первого водила. Вторая солнечная на противоположной стороне заходит между сателлитами второго водила. У двухступенчатого редуктора второе водило связано с валом, на который одевается патрон. У трёхступенчатого редуктора есть ещё один механизм. Все эти детали расположены внутри кольцевой шестерни.

Двигатель передаёт вращение сателлитам первой ступени через солнечную шестерню. Первое водило вращает вторую ступень сателлитов. Если есть третья ступень, то её вращает второе водило. Сателлиты всех ступеней вращаются внутри кольцевой шестерни. Последнее водило вращает вал патрона. С каждой передачей крутящего момента скорость падает.

Последовательность разборки редуктора:

Снятие патрона.
Раскручивание корпуса.
Отсоединение редуктора от двигателя.
Снятие пластины.
Изъятие всех деталей из корпуса.

При разборке редуктора все детали снимаются последовательно: сначала сателлиты первой ступени, а потом второй

Выкручивание всех болтов, которые соединяют обе половины редуктора.

Коррекция диаметра пружины с использованием плоскогубцев с целью улучшения включения передачи.

Разборка муфты за счёт снятия стопорного кольца, шайб, насыпного подшипника.

Изъятие вала.

Все детали разбираемого редуктора раскладывайте по порядку, чтобы потом было легче собирать.

Если при работе шуруповёрта слышен скрежет или он дёргается, значит, редуктор имеет дефекты. Во время работы приходится производить боковое нажатие и сильно нагружать инструмент. Из-за этого искривляется вал редуктора и возникает заметное биение. В этом случае узел меняется в сборе.
Если износилась опорная втулка и подшипник вала, то их можно заменить на аналогичные.
Поломка штифта сателлита сопровождается запуском и моментальной остановкой двигателя. Замените водило или редуктор.
Изнашивание зубцов шестерёнок также требует замены редуктора.

Часто ремонт редуктора сводится только к очистке и смазке. Не переборщите со смазкой, иначе прибор будет плохо работать.

Видео: разборка, сборка, очистка и смазка редуктора

Замена щёток

Графитовые щётки расположены с торца двигателя со стороны соединения с кнопкой. Они могут находиться внутри корпуса двигателя под задней крышкой либо снаружи. При износе хотя бы одной из щёток на 40% меняйте обе. Проверьте контакты. На износ щёток указывают следующие признаки:

двигатель работает рывками;
слышны несвойственные нормальной работе звуки;
искрение;
запах гари.

При снятии и установке щёток нужно придерживать держатели, иначе под действием пружины они могут разлететься довольно далеко

Видео: замена щёток двигателя

Ремонт двигателя

В шуруповёрте используется двигатель постоянного тока в цилиндрическом корпусе с магнитами. Внутри находится якорь с обмотками и щётки. Для проверки двигателя отсоедините редуктор и провода, ведущие к кнопке, и замерьте сопротивление обмотки якоря мультиметром. Отсутствие показаний прибора говорит об обрыве, а очень низкое значение — о коротком замыкании. Сопротивление коллектора измеряется на валу и каждой пластине. Оно должно быть нулевым. Неисправности в якоре ведут к отключению при работе, потере мощности, искрению и задымлению.

Видео: тестирование обмотки якоря и пластин коллектора мультиметром

Часто при выходе из строя двигателя шестерня остаётся целой. Так как в большинстве двигателей она запрессована на валу, её снятие проходит с некоторыми трудностями. Купите специальный съёмник или воспользуйтесь подручными средствами. Не пытайтесь это сделать плоскогубцами или гвоздодёром — вы погнёте вал и испортите зубья шестерни.

Возьмите кусок профиля или швеллера. Сделайте продольную канавку болгаркой.
Вставьте вал в канавку перпендикулярно профилю и как бы подденьте шестерню.
Положите профиль на две твёрдые поверхности так, чтобы двигатель свисал между ними.
Возьмите гвоздь и молотком аккуратно постучите по краю вала. Шестерня легко сползёт.
Оденьте шестерню на новый двигатель с помощью молотка и твёрдой поверхности.

Видео: снимаем шестерню с вала двигателя

Шуруповёрт трещит, но не крутит

При появлении треска в работе шуруповёрта сначала попробуйте поменять положение регулятора скоростей. Возможно, он недовключился. Если эта процедура не помогла, разберите инструмент.

Если двигатель крутится, отсоедините патрон. Проверьте вращение вала редуктора и состояние шестерни двигателя.
Если вал не вращается и шестерня целая, разберите редуктор. Проверьте состояние зубьев сателлитов и шестерёнок.
Если двигатель не работает, проверьте щётки, обмотки и якорь.

Теперь вы знаете как разбирать, собирать и ремонтировать шуруповёрт своими руками.

Как разобрать шуруповерт «Зубр» своими руками и сделать ремонт

Шуруповерты модели «Зубр» от отечественного производителя сегодня широко распространены на российском рынке. Модель является популярной у нашего населения. В этой статье мы рассмотрим, как правильно разобрать инструмент, опишем основные его неисправности, а также дадим вам несколько советов и подсказок по ремонту собственными руками этого продукта отечественной промышленности.

Как разобрать шуруповерт «Зубр»

Чтобы разобрать шуруповерт, вам потребуется отвертка и немного времени. Процесс разборки инструмента должен выглядеть следующим образом:

В первую очередь вы должны открутить винты крепления корпуса, в котором установлен аккумулятор.
Затем вам следует открутить крестовой отверткой винты, которые соединяют половины корпуса инструмента.
После этого следует извлечь содержимое, находящееся внутри корпуса.
Потом отсоединяем кнопку реверса.
Аккуратно снимаем переключатель скоростей.
В конце работы откручиваем болты, соединяющие двигатель и редуктор.

Отдельно стоит поговорить о разборке такого важного элемента инструмента, как аккумулятор.

Следует обратить внимание на то, какой корпус перед вами: разборный или безразборный. В первом случае вам просто нужно раскрутить скрепляющие винты, во втором придется убрать клеящее вещество и поддеть отверткой получившуюся щель между половинками корпуса. После этого вам следует отделить аккумуляторные банки.

Ремонт шуруповерта «Зубр» своими руками

В этом абзаце мы кратко рассмотрим основные неисправности шуруповерта, возникающие как в части конструктивных элементов, так и электрической части.

Проверять контакты и электрические цепи инструмента придется в случае, если:

невозможно включить шуруповерт;
отсутствует возможность переключения реверсного режима;
нельзя регулировать число оборотов рабочего органа инструмента в минуту.

Обнаружив в устройстве эти неисправности, первым делом стоит обратить внимание на такой важный элемент, как аккумулятор. В самом простом случае вы отделаетесь банальной зарядкой аккумулятора. В остальных же придется использовать мультиметр для более точного обнаружения проблемы. Измеряется напряжение на батарее аккумулятора. При его несовпадении значений с теми, которые указаны на корпусе, неисправными могут быть либо аккумулятор, либо зарядное устройство. Блок зарядки проверяется с помощью мультиметра. Должна проверяться каждая батарея, входящая в состав аккумулятора. При нахождении неисправных батарей они должны быть заменены на новые аналогичной емкости.

При ремонте кнопки пуска вам понадобятся некоторые знания в области электроники и радиотехники, а именно: умение читать схемы, навыки пайки. Пристальное внимание при разборке этого элемента следует обратить на потемневшие или обуглившиеся контакты, клеммы, при необходимости зачистить их шлифовальной шкуркой. Полная замена системы пуска возможна при невозможности регулировать обороты рабочего органа кнопкой. Это можно наблюдать в том случае, если при различном усилии нажатии на кнопку обороты изменяются не синхронно этому усилию.

Кнопка переключения или реверса при поломке может быть отремонтирована самостоятельно. Процесс ее ремонта аналогичен ремонту кнопки пуска. Следует обратить внимание на состояние контактов и клемм конструкции.

Как снять патрон с шуруповерта «Зубр»

Патрон является одним из самых подверженных износу элементов конструкции шуруповерта, поэтому он разбирается чаще других деталей. При его разборке вам следует обратить внимание на то, каким способом закреплен патрон. Всего выделяют три способа крепления. Самый простой и старый из них – это при помощи конуса Морзе. При таком способе совпадает конусность патрона и вала. Снимается такой патрон при помощи легких ударов молотка по корпусу. Второй способ заключается в креплении патрона с помощью резьбы, когда он навинчен на резьбу конца вала. В таком случае порядок действий будет несколько другим.

Выкрутить по направлению движения часовой стрелки винт, закрепляющий патрон.
Затем следует зажать шестигранный ключ, предварительно вставив его в патрон, в тисках, надеть на него накидной ключ и ударить по нему молотком. Патрон должен сместиться.

В тех случаях, когда патрон не поддается такому воздействию, нужно сделать следующее. Требуется вытащить редуктор, а вместе с ним и шпиндель, после этого весь узел зажать в тисках и с помощью трубного ключа демонтировать патрон.

В этой статье мы кратко осветили возможные проблемы, возникающие при эксплуатации шуруповерта «Зубр», рассмотрели основные неисправности, а также разобрали способы их устранения. Надеемся, что время, которое вы потратили на прочтение этой статьи, пошло вам на пользу.

Как разобрать шуруповерт для устранения неполадок — Toolparts Новости

Одним из самых ходовых и часто используемых инструментов в арсенале домашнего мастера является шуруповерт. Он помогает быстро заворачивать шурупы и саморезы в процессе сборки мебели, ремонта жилья или техники. Чем чаще и интенсивнее эксплуатируется электроинструмент, тем больше вероятность его поломки. Если такое случилось, не спешите бежать в мастерскую или магазин за новым оборудованием. Знание того, как разобрать шуруповерт, существенно сэкономит ваш бюджет и позволит самостоятельно произвести все необходимые ремонтные мероприятия. Причем сделать это не так уж трудно, поэтому справится даже начинающий умелец. Многие интересуются, как разобрать шуруповерт “Метабо” или инструмент другой марки. Хоть и существуют некоторые конструкционные отличия у той или иной модели, однако сам принцип разборки схож.

Как разобрать шуруповерт: самостоятельно или с помощью мастера?

Шуруповерт является тем инструментом, в котором идеально сочетаются высокая функциональность, автономность и компактные размеры. С помощью этой техники можно выполнить широкий спектр задач, начиная с закручивания саморезов и проделывания отверстий в мягких материалах, заканчивая сложными точными работами в большом объеме. Сегодня шуруповерт весьма востребован не только среди профессионалов, которые занимаются ремонтом и строительством, но и среди домашних мастеров. С помощью этого инструмента можно закрепить полки, повесить картины, собрать мебель и выполнить множество других операций.

Необходимость разобрать шуруповерт возникает в таких случаях:

для смазки деталей;
для замены изношенных или неисправных запчастей.

Некоторые для этого сдают инструмент в сервисный центр или мастерскую по ремонту оборудования. Однако если у вас нет времени либо срок гарантийного обслуживания истек, вполне можно разобрать шуруповерт самостоятельно. Главное иметь некоторое представление о том, как устроен инструмент.

Разборка шуруповерта “Макита”: причины неисправности

Под брендом “Макита” выпускаются электроинструменты высокого качества. Шуруповерты данного производителя имеют большую мощность, оптимальный вес (около 1,5 кг), подсветку светодиодами. Благодаря этим качествам, инструментом удобно пользоваться при любых условиях, в том числе в плохо освещаемых помещениях. Рукоятка обрезиненная, поэтому ее легко удерживать на весу. Перед тем, как разобрать шуруповерт, нужно определить причину поломки. Зачастую возникают такие неисправности:

Инструмент не включается. В этом случае нужно разобрать шуруповерт, осмотреть аккумулятор, проверить контакты и соединения в корпусе, проводку. Проверку стоит проводить с помощью мультиметра.
Не работает кнопка реверса. Такая поломка говорит о том, что нет возможности выполнять закручивания и выкручивания шурупов и болтов. При этой неисправности шуруповерта нужно его разобрать и с помощью мультиметра проверить сопротивление кнопки, поставив щупы на выходной и входной провод.
Не функционирует регулятор оборотов. Вследствие этого обороты будут либо завышены, либо занижены. Причина кроется в проблемах с транзистором или щетками. Чтобы понять, что именно не работает, нужно разобрать инструмент и визуально осмотреть детали.
Появились посторонние звуки или гул при работе шуруповерта. Это говорит о том, что износились подшипники. Чтобы устранить поломку, нужно разобрать шуруповерт и проверить целостность подшипника якоря мотора и редуктора. Если детали исправны, следует проверить втулки.

Разборка оборудования поможет понять истинную причину неисправности инструмента и максимально оперативно ее устранить. В тех случаях, когда потребуется замена детали, нужно будет подождать, пока ее доставят из магазина.

Как разобрать шуруповерт “Интерскол” или инструмент другой марки?

Все инструменты внешне похожи между собой. Конструкция шуруповерта имеет характерную форму (напоминает пистолет), корпус изготавливается из прочного противоударного пластика. Рабочая оснастка фиксируется с помощью быстрозажимного патрона. Чтобы разобрать шуруповерт, следует произвести ряд нехитрых операций, а именно:

Отсоединить корпус шуруповерта, в который помещена батарея электроинструмента. Сделать это можно с помощью крестовой отвертки путем откручивания винтов.
Разобрать аккумулятор шуруповерта. Когда поломка случается именно с этой деталью, многие мастера предпочитают купить новое оборудование. Однако если вы хотите сохранить старый инструмент, аккумулятор вполне можно разобрать и починить. Достаточно открутить крепеж. Внутри корпуса есть несколько банок. Нужно визуально их осмотреть на предмет геометрических нарушений (например, вздутия). Затем банки тестируются мультиметром, чтобы понять есть ли остаточный заряд. Если вы узнали, как разобрать аккумулятор шуруповерта “Бош”, провели эту операцию и обнаружили отсутствие остаточного заряда, банку следует заменить.
Разобрать патрон шуруповерта. Это один из самых подвижных и нагруженных узлов. Если крепление патрона конусное, то снять его можно несколькими осторожными ударами молотка по корпусу. Чтобы разобрать головку шуруповерта с резьбовой фиксацией, следует выкрутить винт, зажать шестигранник в тиски и постучать. Так патрон сдвинется с места. Существует еще один способ, позволяющий разобрать шуруповерт и снять патрон. Для этого устройство нужно положить на стол и включить. В момент соприкосновения шестигранника с поверхностью столешницы патрон может сдвинуться. Если метод не срабатывает, придется разбирать весь инструмент с помощью ключа.
Разобрать редуктор шуруповерта. Для этого нужно раскрутить корпус, отсоединить редуктор от двигателя, снять пластину и все имеющиеся детали по порядку. С помощью плоскогубцев следует уменьшить диаметр пружины, чтобы улучшить включение первой передачи. Затем необходимо разобрать муфту, снять стопорное кольцо, шайбы и подшипник. На заключительном этапе вынимают вал. При осмотре пустого редуктора нужно обратить внимание на зубья, расположенные по окружности корпуса. В том случае, если они истерлись, редуктор не будет выполнять свою задачу, так как не будет корректно функционировать переключатель скоростей. Чтобы восстановить зубья, необходимо взять болты небольшого размера и вставить их на место оригинальных пластиковых. Собирать редуктор следует в обратной последовательности.
Разобрать кнопку на шуруповерте. Сделать это можно, сняв нажимной механизм путем его вращения вокруг оси. С помощью плоской отвертки и ножа вынимается защитное устройство, а затем удаляется кнопочная крышка. Чтобы добраться до выключателя, нужно воспользоваться паяльником. Это достаточно трудоемкий процесс, поэтому в случае поломки кнопки гораздо проще купить новую, чем ремонтировать старую. Приобрести эту важную деталь можно в интернет-магазине “Toolparts”.
Разъединить двигатель и редуктор.

Для того чтобы вам приходилось как можно реже разбирать и ремонтировать шуруповерт, следует перед работой проверять заряд его аккумулятора, правильно подбирать насадки, четко фиксировать патрон и регулировать скорость вращения биты.

Как продлить “жизнь” шуруповерта?

Выходят из строя не только дешевые инструменты. Любое оборудование со временем изнашивается, требует своевременного обслуживания, замены деталей. Чтобы продлить срок службы шуруповерта, важно придерживаться некоторых рекомендаций. В частности это:

Соблюдать условия эксплуатации. Если вы будете ежедневно бурить бетон с помощью этого инструмента, он очень быстро придет в негодность.
Учитывать назначение. Различают шуруповерты бытовые и профессиональные. Если последние рассчитаны на длительную бесперебойную работу, то любительские инструменты могут эксплуатироваться не больше двух часов в день.
Не нарушать условий хранения. Оборудование нельзя хранить в помещениях с высоким уровнем влажности. Если механические или электрические части инструмента отсыреют, шуруповерт быстро выйдет из строя и его нужно будет разобрать. Хранить его нужно в сухом проветриваемом месте, при оптимальной температуре, ведь на холоде аккумулятор разрушается. Зимой лучше оставлять инструмент в отапливаемом помещении.
Не подвергать воздействию неблагоприятных погодных условий. Не только снег или дождь, но и солнечный свет может негативно повлиять на работу шуруповерта. Если аппарат перегреется, то при включении он может попросту сгореть. Поэтому следите за тем, чтобы не оставлять устройство под палящим солнцем на длительный промежуток времени.

Зная, как разобрать шуруповерт “Зубр” или аппарат другого производителя, вы не останетесь без инструмента надолго. Не нужно будет относить оборудование в мастерскую, ждать, пока будут проведены диагностика и ремонт. Вы сможете самостоятельно определить причину поломку и максимально оперативно ее устранить.

Как разобрать аккумулятор шуруповерта Bosch для ремонта своими руками

Чтобы починить испорченный блок АКБ, заменить один, или несколько питательных элементов, либо перевести его на другой их тип, нужно иметь компетентные знания о том, как разобрать аккумулятор шуруповерта Bosch. Неправильные действия могут явиться причиной повреждений корпуса, самих питательных модулей (банок), из-за чего аккумуляторный блок придет в полную негодность.

Типы крепления, специфика разборки аккумулятора

Для АКБ-блоков могут применяться разные типы крепления:

винтовое;
клеевое;
на защелках.

Часто встречается комбинированное соединение, когда аккумулятор на шуруповерт бош скрепляется одновременно двумя типами крепи, например, клеем и винтами.

К корпусам, скрепленным по-разному, применяются разные способы разбора с определенной схемой действий. Это обусловлено опасностью повреждения:

корпуса;
микросхем, если они имеются;
модулей питания.

Испорченные в результате небрежных, резких движений, электронные микросхемы утратят работоспособность и потребуют замены. Пробитые банки опасны своим вытекшим электролитом, который приводит в негодность платы, а при неблагополучно сложившихся обстоятельствах может вызвать взрыв.

Разбираем крепления на винтах, защелках

Винты должны выкручиваться отверткой, имеющей соответствующую форму жала, иначе грани фигурного углубления шляпки винта окажутся стесанными и выкрутить его станет невозможным. Следует запомнить, из какого отверстия выкручивается каждый метиз, чтобы в ходе сборки все они были установлены на свои места. Это продиктовано тем, что длина винтов может быть разной. Когда в короткое отверстие помещают длинный винт, он пробивает пластик и может повредить банки, микросхемы. Короткий метиз в глубоком отверстии не обеспечит надежности соединения.

АКБ-корпуса комплектуются одной, либо двумя защелками. Их раскрепляют, применив достаточное, но не слишком большое усилие. В случае с двумя защелками они должны открываться синхронно.

Как разобрать аккумулятор шуруповерта Bosch 12V на клею

Клеевая крепь самая сложная в разборе из-за высокого риска растрескивания пластика. Могут быть использованы два метода разборки.

С применением киянки, либо иного молотка с мягким бойком (резиновым и т.п.). Киянкой простукивают весь периметр клеевого шва, прикладывая умеренное усилие, так, чтобы она слегка отпружинивала от корпуса. Процесс должен занимать достаточно долгое время (от 10-15 мин.), сопровождаться характерными звуками (потрескиванием), которые издает разрушающийся слой клея. В процессе периодически пытаются раскрепить блок, растягивая его половинки в противоположных направлениях.

Когда потрескивания обретут регулярный характер, дополнительно можно воспользоваться каким-либо предметом с тонким лезвием (например, ножом). Его погружают в шов в качестве клина и пытаются разрушить клей расшатывающими движениями.

С помощью плоской отвертки, стамески. Метод требует повышенной аккуратности, поскольку слишком высока вероятность раскола АКБ-корпуса. Тонким концом жала/лезвия многократно проводят по шву, стараясь его ослабить. Действовать нужно осторожно, чтобы не спровоцировать появление расколов. Если трещины на пластике все же возникли, но их количество и размер невелики, можно обработать их клеевым составом (дихлорэтан и т.п.).

В случае необратимо поврежденного блока АКБ, новый надежный модуль к любой модели ручного электроинструмента можно недорого приобрести в нашем интернет-магазине MegaBattery по доступной цене. В продаже представлены оригинальные устройства и их заводские аналоги. Достойное качество всей продукции подтверждено гарантией.

Как разобрать аккумулятор от шуруповерта Макита своими руками

Разбирают аккумулятор для шуруповерта макита с целью замены одной/нескольких банок (батареек), либо для его перевода на другой тип питательных элементов. Работы должны проходить с максимальным соблюдением аккуратности, движения должны быть точными, бережными, чтобы не оказались повреждены корпус, банки, электронные платы и провода, а модуль после сборки функционировал исправно и безопасно.

Типы крепежа, подготовка к работе

Модуль АКБ может быть скреплен с помощью:

клея;
защелок;
винтов.

Нередко используется комбинированное крепление с одновременным применением разных типов крепежа, например, винты и клей.

Перед тем, как разобрать аккумулятор от шуруповерта макита, следует замерить напряжение, выдаваемое блоком АКБ. Эта цифра поможет определить количество неисправных банок. После сборки замер проводят снова, проверяя правильность проделанных работ.

Как разобрать аккумулятор шуруповерта макита 12 В, скрепленный клеем

Клеевой шов следует разъединять особенно аккуратно, чтобы на пластике не возникли трещины и расколы, а в собранном виде корпус полностью закрывал собой все электронные детали и обеспечивал безопасность. Для этого рационально применить киянку с резиновым бойком, либо иной молоток из мягкого материала.

По всему периметру шва наносят удары, прикладывая среднее усилие, добиваясь, чтобы орудие слегка отпружинивало от корпуса. Процедура не кратковременная, занимает от 10 мин. и более, должна проводиться без спешки. В ее ходе половинки корпуса периодически слегка оттягивают друг от друга, помогая им разделяться. Клеевая прослойка разрушается с характерным звуком, когда специфические щелчки участятся, можно помогать разделению тонким лезвием ножа, либо подобным инструментом, пытаясь разомкнуть им шов.

Другой способ бережного раскрепления проклеенного модуля – с помощью тонкого ножа, плоской отвертки. Длится несколько дольше, проводить работы нужно с осторожностью, поскольку риск травматизма и растрескивания пластика очень велик. Лезвием аккуратно ослабляют шов по всему периметру, затем в него вводят жало отвертки и медленно разъединяют половинки модуля.

До того, как разобрать аккумулятор шуруповерта макита 12 вольт, можно прогреть клеевую прослойку с применением строительного фена, что ускорит и облегчит работу. Расположив АКБ-модуль на безопасном расстоянии, жаркую струю направляют на соединение, прогревая его по периметру. Когда клей размягчится, корпус будет нетрудно вскрыть.

Важно: использованные в ходе работы перчатки помогут избежать ожога.

Соединение на винтах, защелках

Раскрепление винтового крепежа также требует внимательности. Подбирают отвертку с подходящей формой жала, длиной стержня. Запоминают, из каких отверстий был выкручен каждый винт, а в ходе сборки их вкручивают строго на свои места. Это должно быть сделано из-за того, что метизы могут иметь разную длину. Короткий винт, вкрученный в глубокое отверстие, не сможет обеспечить надежность соединению, а длинный шуруп, помещенный в короткий проем, может пробить стенку корпуса, питательные элементы и даже электронную плату. Если вследствие этого электролит просочится наружу, окажутся поврежденными микросхемы, близлежащие банки, а при неблагоприятном развитии событий возможен взрыв.

Модуль, скрепленный защелками, вскрывается просто: достаточно найти их, и открыть, применив умеренное усилие. Чаще всего используется одна защелка, либо две боковых.

как разобрать, как собрать, ремонт кнопки, редуктора

Одной из разновидностей домашнего инструмента, отличающегося функциональностью, является шуруповерт. Интерскол — одна из самых популярных марок бытовых шуруповертов. Для длительной и эффективной работы важно знать, как осуществляется ремонт шуруповерта Интерскол.

Как разобрать шуруповерт Интерскол

В состав инструмента входит немало рабочих элементов. Среди самых важных можно выделить следующие:

Электромотор. Электрический мотор включает в себя латунные втулки, якорь из стали. На якоре крепится несколько витков обмотки и шестерня. В нижней части якоря располагаются щетки из графита, посредством использования которых осуществляется передача тока до коллектора.
Редуктор. Предназначен для передачи вращения, используя механическую передачу. Может быть представлен в виде 1 или 2 ступенчатого редуктора. Как правило в шуруповертах используются 2 ступенчатые редукторы. Ремонт редуктора шуруповерта Интерскол своими руками можно осуществить, учитывая рекомендации опытных мастеров.
Аккумуляторная батарея. Состоит из нескольких батареек небольшой мощности. Они соединяются последовательно. Разные модели могут иметь разнообразный состав, что оказывает влияние на мощность и длительность работы без промежуточной зарядки. Для того чтобы продлить срок эксплуатации АКБ, его нужно правильно заряжать, что зависит от состава элемента. Специалисты рекомендуют после приобретения выполнить 3 полные цикла зарядки батареи, каждый из которых выполняется после полной разрядки аккумулятора.
Патрон. В шуруповертах используется быстрозажимной тип патронов. Он может крепиться несколькими вариантами (резьбовым, винтовым, конусом Морзе). Этот показатель определяет качество зажима насадки инструмента и способ его демонтажа.

Перед началом любого ремонта необходимо провести такую операцию, как разборка шуруповерта Интерскол. Для этого рекомендуется придерживаться такой последовательности действий:

Отсоединить аккумулятор.
Разъединить патрон, пружину и поворотный корпус. При этом следует обратить внимание на то, чтобы шарики не выкатились.
Раскрутить болты, соединяющие 2 половины корпуса (они расположены по периметру корпуса).
Аккуратно вынуть все элементы, находящиеся внутри корпуса.
Отключить пусковую кнопку.
Демонтировать переключатель скорости и муфту регулировки.
Вынуть электрический мотор.

Только после этого будет возможность осуществить ремонт любой части шуруповерта.

Как отремонтировать редуктор шуруповерта

Редуктор инструмента состоит из корпуса, в котором находятся его рабочие элементы. Например:

шестерня кольцевая;
сеттелиты;
водило.

В зависимости от производителя и модели устройства, его внутренние элементы могут быть выполнены из металла или пластика. Первый вариант обеспечивает длительных срок их эксплуатации и надежность инструмента.

Редуктор шуруповерта нуждается в периодическом осмотре и смазке его частей. Это требует выполнения следующих манипуляций.

Разобрать редуктор

Корпус бытовых моделей шуруповерта выполнен из пластика, а профессиональных – из легированной стали. После демонтажа металлической пластины получаем доступ до внутренней части редуктора: зубья и венец переключения передач. Если венец не имеет дефектов, его достаточно очистить от грязи и смазать.

Теперь пора приступать к осмотру наружного венца, внутренняя часть которого по периметру оснащена зубьями. От их состояния зависит эффективность работы редуктора. Если зубья стерты, заменить их на новые не представляется возможным. Но выход из ситуации есть.

Просверлить отверстия в корпусе редуктора

Для начала нужно взять самое маленькое по диаметру сверло и высверлить им 4 отверстия в корпусе редуктора. Важно обратить внимание на то, что отверстия должны быть расположены в самом центре расположения зуба.

Вкрутить болты вместо новых зубьев

На место стертых зубьев можно установить болты, подходящие по диаметру. Каждый болт аккуратно вкручивается в заранее просверленное в корпусе отверстие.

Использовать бормашинку

Головки установленных болтов не имеют необходимой геометрической формы. Дабы исправить ситуацию можно использовать бормашинку. С ее помощью аккуратно подравниваем головки и ножки болтов, придавая им необходимую форму.

При работе с бормашинкой важно выполнять короткие и плавные движения. В противном случае не исключена возможность перегрева пластикового корпуса редуктора, что приведет к его расплавлению.

Собрать редуктор

Перед тем как приступать к сборке редуктора специалисты рекомендуют проверить правильность монтажа новых зубьев. Для этого взять натфиль и очистить им поверхность каждого стертого зуба редуктора. Если этого не сделать, венец может сесть в паз корпуса не плотно или будет прокручиваться.

Затем в корпус вставляется металлический венец. Если он не прокручивается и сидит плотно, значить все операции были выполнены правильно и можно продолжать собирать редуктор. При этом не стоит забывать об обязательной смазке всех рабочих элементов редуктора.

Как починить кнопку шуруповерта Интерскол

Если зарядка от аккумулятора проходит нормально, но инструмент не включается, необходимо проверить состояние кнопки включения шуруповерта.

Для этого после разбора корпуса устройства получаем доступ к его кнопке. На клеммах, которые идут от кнопки, нужно замерить уровень напряжения при помощи мультиметра. При этом аккумуляторная батарея должна находиться в активном состоянии. Если напряжение поступает, контакты кнопки посредством использования зажимов нужно закоротить. При этом мультиметр переключается в режим Ом. Если напряжение близко к нулевой отметке, это означает, что кнопка находится в рабочем состоянии. В противном случае кнопка нуждается в ремонте.

Отпаять старый выключатель

Для начала необходимо отсоединить старый выключатель от корпуса шуруповерта. Для этого используется паяльник. Нельзя забывать о необходимости фиксации полярностей на отпаянных контактах старой кнопки.

Припаять новый выключатель

Если пришлось покупать новую кнопку, необходимо обратить внимание на то, что она должна быть полностью идентичная старой, иметь такие же размеры и плотно садиться во все пазы корпуса инструмента. Если есть небольшие погрешности, исправить их можно при помощи напильника и наждачной бумаги.

Соблюдая полярности, припаять новую кнопку к контактам электрического мотора. Дабы убедиться в том, что все операции были выполнены правильно, специалисты рекомендуют проверить кнопку на включение и плавность вращения шуруповерта. Только после этого можно приступать к сборке корпуса.

Как собрать шуруповерт Интерскол

После проверки работоспособности шуруповерта можно приступать к его сборке. Для этого нужно соблюсти последовательность действий, обратную разборке:

Поставить на место электродвигатель инструмента.
Установить в паз корпуса кнопку включения устройства, проверив прочность и правильность ее посадки.
Поставить муфту переключения скоростей вращения насадки и патрона.
Поставить на место редуктор, предварительно почистив и смазав все его рабочие элементы.
Закрутить болты, соединяющие 2 половинки корпуса. Важно не пережимать их сильно. Это может привести к растрескиванию их посадочного места.
Установить на место патрон и поворотный корпус. Все шарики при этом должны быть смазаны и стоять на своих местах.
Подсоединить аккумулятор.

Для того чтобы выполнить правильно сбоку устройства, разбирая его, следует все части складывать строго последовательно один за другим. В таком случае не возникнет вопросов, какой элемент идет в сборке за каким.

Продлить длительность использования инструмента можно, соблюдая правила его эксплуатации. Например, не приступать к работе, не проверив уровень зарядки аккумуляторной батареи, на протяжении длительного времени не использовать устройство на больших оборотах, при использовании насадки учитывать размер посадочного места патрона, перед началом работы проверить правильность фиксации насадки.

Как разобрать шуруповерт зубр – Строительство домов и бань

Ремонт шуруповерта «Зубр» своими руками

Как разобрать шуруповерт «Зубр»

В первую очередь вы должны открутить винты крепления корпуса, в котором установлен аккумулятор.
Затем вам следует открутить крестовой отверткой винты, которые соединяют половины корпуса инструмента.
После этого следует извлечь содержимое, находящееся внутри корпуса.
Потом отсоединяем кнопку реверса.
Аккуратно снимаем переключатель скоростей.
В конце работы откручиваем болты, соединяющие двигатель и редуктор.

Отдельно стоит поговорить о разборке такого важного элемента инструмента, как аккумулятор.

Ремонт шуруповерта «Зубр» своими руками

Проверять контакты и электрические цепи инструмента придется в случае, если:

невозможно включить шуруповерт;
отсутствует возможность переключения реверсного режима;
нельзя регулировать число оборотов рабочего органа инструмента в минуту.

Как снять патрон с шуруповерта «Зубр»

Выкрутить по направлению движения часовой стрелки винт, закрепляющий патрон.
Затем следует зажать шестигранный ключ, предварительно вставив его в патрон, в тисках, надеть на него накидной ключ и ударить по нему молотком. Патрон должен сместиться.

Как снять патрон с шуруповерта: простые и действенные способы

Патрон – подвижный металлический цилиндр в шуруповерте, который крепится к валу. Это один из важнейших элементов, удерживающих рабочую биту. Патрон постоянно вращается, потому быстро изнашивается и становится непригодным для закручивания. В таких случаях его придется заменить.

Особенности снятия патронов

Патрон может полностью рассыпаться, становясь непригодным – кулачки в нем не способны выполнять свою задачу, зажать сверло невозможно – или начать люфтить. Нестойкость элемента не позволяет плотно держать биту. Сверла постоянно вылетают при работе.

Внутри патрона прорезана резьба или имеется специальный конус для крепления на вал. Конструктивно элемент разделяется на три вида:

быстрозажимный;
самозажимный;
ключевой или зубчато-венцовый.

Быстрозажимные патроны считаются самыми популярными: хвостик зажимается при ручном вращении гильзы шуруповерта. Основные отличия типов в том, что в одном случае насадки фиксируются рукой, в другом – не обойтись без ключа. Ручные зажимы позволяют сильно сэкономить время, поскольку пользователю не приходится подбирать ключ. Главное предназначение патрона – обеспечение плотного контакта рабочей биты и остальных механических частей инструмента. Ключевой вид с этим справляется лучше, потому он считается более надежным.

Быстрозажимные

Конструкция не предполагает наличие функции зажима оснастки при закручивании патрона – бита в нем фиксируется не настолько надежно, в отличие от самозажимного типа. Быстрозажимный патрон состоит из:

заклинивающего элемента;
корпуса;
втулки;
зажимного кольца.

Быстрозажимный вид делится еще на два типа:

Если пользователь покупает первый тип, то в коробке с шуроповертом должен быть специальный блокиратор – он позволяет сменить оснастку без прокручивания патрона. Двухмувтовые виды позволяют установить биту без дополнительных приспособлений, что удобнее в условиях частой необходимости смены сверла. Оснастка снимается при фиксации рукой одного кольца патрона и прокручивании другого.

Самозажимные

Этот вид заметно отличается от быстрозажимного. Все дело в интересной функции, позволяющей дополнительно зажимать биту в процессе прокручивания шуруповерта. Отличить само- и быстрозажимные типы можно по характерному щелку при расслаблении или затягивании кулачков.

Как снять патрон

Существует достаточно производителей шуроповертов – у каждого есть небольшие секреты разбора крепления патрона. Однако общая конструкция не отличается. Так, есть несколько способов разобрать патрон.

Удерживая патрон рукой

Внутри патрона всегда имеется винтик. Его нужно отверткой выкрутить вправо – по часовой стрелке, так как там обратная резьба. Инструмент вставляется в отверстие патрона. Если винт не поддается понадобится:

Перевести шуруповерт на стандартное (правое) вращение.
Зажать патрон и прокрутить через силу, до предела.
Винт выкручивается.

Когда фиксатор поддался, выставляем режим реверса и зажимаем патрон. Если собираетесь дергать вручную, то лучше выбрать вторую скорость. Дальше рывками по часовой стрелке удается снять патрон с шуруповерта.

Иногда головка не поддается. Тогда переключаем на первую скорость, выбираем режим реверса и зажимаем патрон рукой. Потом нажимаем на пуск и фиксируем головку рукой. Этого хватает в 30-40% случаев, в остальных 60% приходится повозиться, чтобы разобрать шуруповерт.

Способ снятия с разобранного шуруповерта

Иногда редуктор инструмента выходит из строя – для его ремонта патрон нужно снять с вала. Процесс:

Найти и выкрутить контрболт внутри патрона.
Подготовить головку (в большинстве случае – 19 мм, но иногда приходится подбирать размер индивидуально).
Одеть головку на обратную сторону редуктора и плотно зафиксировать.
Другой рукой, легкими движениями раскрутить патрон против часовой стрелки.

Все, путем несложных махинаций удалось снять элемент с разобранного редуктора.

С помощью шестигранника

Вначале, опять же, выкручивается винт внутри патрона – по часовой стрелке. Дальше:

Кулачками зажать шестигранник.
Выставить момент на сверление – рекомендуется, чтобы аккумулятор был зажать на максимум.
Установить режим реверса.

Как разобрать патрон

Со временем механизм забивается пылью, которая образуется при сверлении. При прокручивании слышен характерный хруст, начинается заедание. Для ремонта требуется разборка патрона шуруповерта. Дальше:

Потребуется демонтировать нижнюю муфту (при сборке рекомендуется установить ее в том же положении, что и была – можно нанести метки для ориентира). Берется отвертка с тонкими лезвием или не заточенный нож, чтобы поддеть муфту по кругу. Все делать аккуратно, не деформируя пластик. Муфта держится внутри благодаря насечкам – после поддевания, когда она достаточно отойдет, нужно простоя потянуть деталь вверх.
Снимается верхнее металлическое кольцо. Оно напрессованно на основание патрона – деталь придется выбивать. Стучать по кулачкам запрещается, потому в работу пойдет болт подходящей длины. Все делается медленно и аккуратно. Болт поджимается кулачками, но не до конца, чтобы обеспечить свободный ход. Слабыми ударами молотка кольцо сбивается с патрона.

Вам удалось разобрать патрон шуруповерта. Все элементы рекомендуется прочистить щеткой и смазать для правильного хода. Головка собирается в обратном порядке.

Особенности снятия у шуруповертов разных марок

Часто компания Makita для бытовых моделей с небольшой мощностью делает пластиковые патроны. При работе с такой конструкцией нужно быть особенно аккуратным, чтобы не повредить корпус. Если снимать кулачковый патрон, то вначале кулачки понадобится разжать.

Говоря у Makita, ее инструменты оборудуются автоматической блокировкой. Патроны – одномуфтовые.

Модели компании Bosch по строению аналогичны. Большинство марок используют схожие принципы строения. Единственное отличие – у шуруповертов Bosch в патроне есть автолот.

Милуоки – добротные инструменты с резьбовой конструкцией и дополнительной фиксацией винта. Его нужно сначала выкрутить, потом выбить. Производитель не рекомендует самостоятельно менять патрон, а советует обратиться в сервисный центр. Вначале проделывается стандартная процедура разбора. Иногда если обычный вариант не помогает, инструмент приходится полностью разбирать, доставая редуктор со шпинделем.

Производители Зубр и Хитачи, Метабо, Деволт очень похожи друг на друга. Если требуется демонтировать патрон для замены или профилактической отчистки, то нужно скрутить его с вала. Работать с шуруповертами этих производителей не сложно: винт выкручивается стандартным методом (по часовой стрелке), а затем вытаскивается корпус, без дополнительных усилий.

Каждый владелец должен следить за надлежащим состоянием инструмента. Все элементы патрона тщательно смазываются – так он прослужит дольше и его будет легче разобрать для замены.

Как разобрать шуруповёрт: патрон, аккумулятор

Инновационные технологии в строительстве развиваются с каждым днем, уже давно не секрет, что шуруповерт – незаменимый помощник как для опытного специалиста, так и для начинающего мастера. Благодаря ему можно легко закручивать всевозможные шурупы и саморезы при сборке мебельных конструкций, а также при ремонте техники и жилых помещений.

То что любая техника со временем выходит из строя уже давно не новость для нас, поэтому появляется возможность разобрать шуруповерт и попытаться своими руками починить его. Но только без фанатизма, будьте внимательными при разборке, особенно таких моделей как: интерскол да 12эр 01, интерскол да 18эр.

Как устроен шуруповерт? + (Видео)

Какие неполадки можно исправить в домашней обстановке? Как распознать ту или иную поломку? Чтоб дать конкретные ответы на заданные вопросы, давайте сначала разберемся с внутренним механизмом инструмента. Главным выступающим элементом является кнопка включения. Используется для запуска устройства и для изменения скорости, направления оборотов рабочей части – патрона.

Настраивание оборотов осуществляется благодаря электронному прибору на основе транзистора. Скорость оборотов прямо пропорциональна силе нажатия кнопки. Запуск реверса происходит посредством замены на клеммах полярности электротока. Традиционно шуруповерт оснащен однофазными движками коллекторного типа, которые функционируют от непрерывного тока. Движок включает в себя корпус, магниты, якорь и щетки.

Вращение с мотора переходит к редуктору. Далее он преобразует высокие обороты двигателя в пониженные циклы на валу, в нем закрепляется патрон с активными битами. Редуктор можно использовать классический, как на обычной дрели, и в том числе планетарный. В последнее время классический редуктор почти не употребляется, поэтому не будем останавливаться и пойдем дальше. Планетарный механизм включает в себя:

Кольцевая шестеренка
Солнечная шестеренка, установленная непосредственно на валу мотора
Сателлиты
два-три водила

Затем следует стабилизатор усилия, обладающий шестнадцатью позициям. Эти позиции дают конкретное напряжение на саморез, для того чтобы не испортить материал, с помощью которого они крепятся. Последняя составная часть – патрон.

Как разобрать шуруповёрт в общем виде + (Видео)

Сделаем анализ разборки, примером послужит шуруповерт фирмы Макита:

Убираем блок-корпус, где находится аккумуляторная батарея.
Извлекаем винты, которые объединяют две половинки корпуса, крестообразной отверткой.
Вынимаем все, что содержится внутри корпуса инструмента.
Отсоединяем кнопку реверса.
Демонтируем переключатель скоростей.
Отсоединяем движок и редуктор.

Как разбирается патрон + (Видео)

Если фиксирование патрона конусное, тогда убирается он просто – путем аккуратных ударов молотком по блок-корпусу. Если крепеж резьбовой, понадобятся следующие шаги:

По часовому направлению выкручиваем винтик с левой резьбой.
Сдавливаем шестигранник в тисках, кладем на него ключ и производим удары молотком. Подобным образом патрон должен сдвинуться с исходного положения. Можно выбрать еще один вариант:
Положить шуруповерт на ровную поверхность, на стол, например.
Включить его.
Понаблюдать, сдвинулся ли патрон со стола. при ударах шестигранника.

Также случается, что все перечисленные выше методы не работают, и тогда остается одно – разобрать шуруповерт, после чего:

Изъять редуктор и шпиндель;
Расположить узел в зажимы тисков;
Возьмите трубный ключ, а затем отсоедините патрон.

А если в редукторе обнаружился мусор, тогда нужно так и поступать.

Как разобрать аккумуляторную батарею + (Видео)

Отсоединить шурупы на дне коробки.
Открыть коробку.
Проверить и отбраковать составляющие.
Осуществить замену и обратно собрать.

Крепежные винтики на нижней стороне могут варьировать в количестве, начиная от четырех до шести. Зачастую откручиваются крестообразной отверткой. Винты бывают различной длины. Это необходимо учесть, чтобы в ходе сборки не спутать их между собой. На некоторых модификациях можно встретить неразборный корпус. Тогда изучите всю поверхность и найдите специальную полосу, по которой проходит заводское склеивание. Далее надо взять крепкий ножик и ввести его в паз, слегка пошатывая в стороны. Если корпус переломился на верхнюю и нижнюю часть – вскрытие прошло успешно. Не проблема, если это случится мимо паза. Все расхождения можно склеить хорошим суперклеем. Верхняя часть корпуса вмещает в себе несколько частей для аккума. На каждом из таких компонентов измеряется напряжение, которое непременно должно быть в диапазоне оптимального уровня. Если отличие свыше 10%, такой аккумулятор нуждается в замене.

Каждый производитель стремится создать инструмент, который будет максимально удобным в рабочем процессе, создавая обширный ассортимент моделей – от шуруповертов базового уровня до профессиональных образцов.

Шуруповерты Хитачи ставят в приоритет отменное качество сборки, а также практичность своих инструментов. Модельная коллекция аккумуляторных шуруповертов от компании Bosch практически ни чем не отличается, от собратьев, которые имеют шнур для подключения к 220 В. Оборудованные переключателями режимов, а также кнопкой выключения и опцией акселератора, шуруповерты бош – отличное решение для дома и для профессионального использования. Кроме того, отлично зарекомендовали себя такие марки как Интерскол, Макита, Cmi, Зубр.

Как разобрать шуруповерт

Как он устроен
Как разобрать шуруповерт в целом
Разбираем аккумулятор шуруповерта
Как разобрать патрон шуруповерта
- Как крепится патрон
- Определяем как производитель закрепил патрон
- Демонтируем патрон
Подробно о том, как разобрать редуктор шуруповерта
- Конструкция планетарного редуктора
- Принцип работы 2 ступенчатого редуктора
- Разборка

Как он устроен

регулятор оборотов;
реверс;
присоединенный к радиатору транзистор регулятора оборотов;
электродвигатель;
редуктор.

Как разобрать шуруповерт в целом

Рассмотрим этот процесс на примере шуруповерта Макита:

отсоединяем корпус, в котором находится аккумулятор;
откручиваем винты, соединяющие 2 половины корпуса крестовой отверткой;
извлекаем то, что находится в корпусе шуруповерта;
демонтируем кнопку реверса;
снимаем переключатель скоростей;
разъединяем двигатель и редуктор.

Разбираем аккумулятор шуруповерта

если корпус разборный, то просто откручиваем крепеж;
в случае безразборного корпуса, удаляем склеивающий слой, раздвигаем сопрягаемые поверхности при помощи самореза;
отделяем аккумуляторные банки. Разборка аккумулятора шуруповерта выполнена.

Вот в этом видео показан еще один способ разборки:

Как разобрать патрон шуруповерта

Как крепится патрон

Метод, называемый резьбовым. Патрон навинчен на резьбовую часть конца вала.

Метод закрепления патрона с применением фиксирующего винта.

Определяем как производитель закрепил патрон

Не зная, как патрон закреплен, мы не сможем его разобрать. Поэтому:

Осматриваем его.

Читаем, что написано на боковой части:

если надпись в виде 1-6 В10, то в конструкции патрона присутствует конус Морзе. При этом он способен зажимать хвостовики диаметром от 1 до 6 мм, а конусная поверхность имеет типоразмер В 10;
когда методом закрепления патрона является резьба, то в случае метрической, его маркируют 1,0-11 М12х1,25, а на дюймовую резьбу указывает маркировка 2-13 мм ?-20 UNF. Как правило, наши производители используют резьбу метрическую, а зарубежные — дюймовую.

Демонтируем патрон

По часовому ходу выкручиваем винт с левой резьбой.

Зажимаем шестигранник в губках тисков, накидываем на него ключ и ударяем по нему молотком. Таким образом, патрон сдвинется с места. Правда, можно действовать и по-другому:

положить шуруповерт на стол;
запустить его;
посмотреть, сдвинулся ли патрон с места при ударе шестигранника о поверхность стола.

Бывает, что эти действия ни к чему не приводят, тогда придется разбирать шуруповерт, а затем:

вынуть редуктор, а вместе с ним и шпиндель;
поместить узел в тиски;
взять трубный ключ и открутить патрон.

Здесь вы видите, что в шуруповерте Бош, патрон и редуктор — это единый узел.

Подробно о том, как разобрать редуктор шуруповерта

Конструкция планетарного редуктора

Редуктор включает в свою конструкцию следующие детали и узлы:

шестерни — кольцевая и солнечная;
сателлиты;
водило.

Они могут быть пластмассовыми или металлическими.

Принцип работы 2 ступенчатого редуктора

Редуктор работает таким образом:

Редуктор 3 ступенчатый работает так же, но там добавлен еще 1 планетарный механизм.

Разборка

снимаем патрон;
раскручиваем корпус;
отсоединяем редуктор от двигателя;
снимаем пластину;
вынимаем по порядку все детали;
выкручиваем болты, соединяющие 2 половины редуктора;
корректируем диаметр пружины в меньшую сторону при помощи плоскогубцев. Таким образом улучшится включение 1 передачи;
разбираем муфту, снимая стопорное кольцо, шайбы и подшипник насыпной;
вынимаем вал.

перед работой проверяйте, как заряжен аккумулятор;
правильно подбирайте насадки. Ориентир — размер самореза или шурупа;
после смены насадки правильно фиксируйте патрон;
регулируйте скорость вращения биты перед работой.

Ремонт шуруповёрта своими руками и причины неисправности

Любое устройство, сочетающее в себе электрические и механические узлы, со временем приходит в негодность. Это связано как с условиями эксплуатации, так и естественным износом частей. Не исключение и шуруповёрт. В процессе работы его механические узлы быстро забиваются пылью, двигатель работает в тяжёлых условиях, теряется ёмкость аккумулятора. Ремонт шуруповёрта можно доверить сервисным центрам, но провести его самостоятельно выгодней, так как этот процесс совсем несложен.

История появления устройства

Шуруповёрт представляет собой электроинструмент. Основное его назначение, следующее из названия, закручивать или откручивать крепёжный элемент. После того как в 1868 году была изобретена электродрель, развитие электроинструмента получила широкое распространение. Основополагающие компании DeWalt, Bosch, Black&Decker, Makita и Hitachi развивали индустрию, создавая новые устройства.

Появление в 1934 году винта с крестовым разъёмом повлекло спрос на электрический инструмент для его закручивания. Особенно востребованным он оказался в машиностроении. Первого такого рода приспособление называлось гайковёрт. С появлением аккумуляторов устройство получило мобильность, и в обиход вошло название шуруповёрт. Его массовое производство началось в начале 80-х годов.

Современные устройства постоянно совершенствуются, но в большей мере это относится к способу автономности и управления. Конструкция же устройства остаётся неизменной.

Принцип работы и основные узлы

Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:

работающие от сети 220 вольт;
использующие аккумуляторную батарею.

Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:

электродвигатель;
нажимная кнопка;
регулятор оборотов с реверсом;
зажимной патрон;
электронный блок;
редуктор.

Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.

Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.

В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.

Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.

Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.

Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.

В качестве источника питания чаще всего используется аккумуляторная батарея с напряжением 12 В или 18 В. Оно характеризует мощность устройства.

Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.

Разборка шуруповёрта

Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:

В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется надавить на защёлку и отстегнуть модуль.
По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.

Сборка происходит в обратном порядке. При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол. Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока.

Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.

При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

Нахождение причины поломки и её устранение

Окончательная поломка инструмента нередко сопровождается предварительными событиями, обращая внимание на которые можно предотвратить серьёзную неисправность: появление посторонних звуков, искрения, запахов горелого, увеличение вибрации, быстрая разрядка батареи.

Разобрав устройство, можно понять, какой узел неисправен. Все неполадки устройства разделяют на два типа:

Каждому типу характерны свои первичные признаки, по которым легко вычисляется повреждённая деталь. К особому роду относятся неисправности, связанные с аккумуляторной батареей. Характер поломки связан с тем, что батарея быстро разряжается, или устройство совсем не хочет запускаться.

Если приобретение нового аккумулятора проблематично, можно попробовать его разобрать и заменить в нём неисправный элемент.

Аккумулятор разбирается путём вывода его защёлок из пазов. Под кожухом располагаются элементы с ёмкостью. Их соединение между собой выполнено контактной сваркой. Мультиметром можно измерить величину напряжения на каждой банке. Нормальное значение заряженного элемента составляет 1,2 вольта. Неисправные элементы удаляются — для этого они аккуратно откусываются кусачками в месте контакта, а вместо них устанавливаются аналогичные. Если сварки нет, возможно воспользоваться паяльником. Затем батарею необходимо собрать и установить в шуруповёрт для проверки.

Но не всегда проблема связана с батареей питания. Например, при ремонте шуруповёрта Бош своими руками нередко обнаруживается повреждение схемы зарядного устройства (ЗУ), а не аккумулятора. Ремонт ЗУ заключается в прозвонке радиоэлементов. В первую очередь проверяется сетевой предохранитель и выпрямительный мост.

Обычно при вскрытии корпуса ЗУ по внешним признакам в виде почернения радиоэлементов или платы текстолита сразу видно, какой элемент требует замены. Чаще всего из строя выходят транзисторы, которые располагаются на радиаторах, и операционный усилитель.

Повреждения электрической части

Наиболее часто неисправности в электрической части связаны не только с невозможностью включить инструмент, но также и отсутствием переключения в режим реверса или возможности регулировать обороты.

Если аккумулятор исправен, а при подключении к схеме шуруповёрта напряжение на его клеммах падает, то это говорит о неисправности в элементах мотора устройства. Если напряжение нормальное, проверяется кнопка. Для этого тестер переключается в режим прозвонки и его щупы устанавливаются параллельно кнопке. При её нажатии мультиметр должен издать писк, в противном случае кнопка нерабочая. Деталь можно попробовать восстановить самостоятельно, почистив её контактные группы.

Проверка реверса происходит также с использованием мультиметра. Одним щупом следует дотронуться до входа кнопки, а другим до контакта электродвигателя. При переключении реверса должно возникнуть сопротивление, если оно отсутствует, то повреждение следует искать в проводке. Если не работает регулировка оборотов двигателя, то поломка связана с управляющим транзистором или кнопкой.

Проверка щёток электродвигателя осуществляется визуально, их износ должен быть не более 60 процентов. Если всё в порядке, следует проверить другие элементы двигателя. Чтобы померить сопротивление обмоток, контакты двигателя нужно отключить от остальной части схемы. При обрыве, межвитковом замыкании или замыкании на корпус обмотку потребуется перемотать. Таким же образом проверяется и якорь. Для измерения его сопротивления щупы тестера устанавливаются на пластинах коллектора. Величина сопротивления должна быть равна нулю. Если обмотку починить не получится, придётся приобрести новый двигатель.

Также электрическими неисправностями считаются искрение и потрескивание при работе. Связано это с износом щёток или медленным вращением коллектора из-за его засора.

Неполадки в механических узлах

Если во время работы появились посторонние звуки и происходит клин устройства, то это свидетельствует об износе втулок или подшипников. После разборки редуктора станет понятно, что могло сломаться. Нехарактерные шумы могут образовываться и при деформации вала. Такая поломка проявляется и при биении патрона. Если в патроне ослабевает затягивание, то необходимо проверить муфту на износ. При работе инструмента зубья изнашиваются, и муфта начинает прокручиваться.

Чтобы избежать поломок в редукторе, необходимо периодически его обслуживать. Для этого рекомендуется смазать все трущиеся механические части, желательно заранее удалив остатки старой смазки. Засорение конструкции также может влиять на обороты инструмента.

Посторонние звуки могут быть характерны не только из-за повреждения редуктора, но и быть вызваны двигателем. Шум возникает при оторвавшемся магните или при износе втулок якоря. Для восстановления работы якоря можно попробовать смазать его машинным маслом.

Таким образом, при механических поломках причину найти легко, но проведение ремонта потребует покупки новых комплектующих взамен сломанных. Для нахождения электрических неисправностей понадобится использовать мультиметр.

Как Разобрать Шуруповерт Зубр

Шуруповерты модели «Зубр» от российского производителя сейчас обширно всераспространены на рынке россии. Модель является пользующейся популярностью у нашего населения. Дальше будут рассмотрены, как верно разобрать инструмент, опишем главные его неисправности, также дадим для вас несколько советов и подсказок на ремонт своими руками этого продукта российскей индустрии.

Чтоб разобрать шуруповерт, для вас будет нужно отвертка и малость времени. Процесс разборки инструмента должен смотреться так:

Сначала нужно открутить винты крепления корпуса, в каком установлен аккумулятор.
Потом для вас следует открутить крестовой отверткой винты, которые соединяют половины корпуса инструмента.
Вследствии этого следует извлечь содержимое, находящееся снутри корпуса.
Позже отсоединяем кнопку реверса.
Аккуратненько снимаем переключатель скоростей.
В нижней части работы откручиваем болты, соединяющие движок и редуктор.

Раздельно стоит побеседовать о разборке такового принципиального элемента инструмента, как аккумулятор.

Здесь абзаце мы коротко разглядим главные неисправности шуруповерта, возникающие как в части конструктивных частей, так и электронной части.

Инспектировать контакты и электронные цепи инструмента придется если проход, если:

нереально включить шуруповерт;
отсутствует возможность переключения реверсного режима;
нельзя регулировать число оборотов рабочего органа инструмента за минуту.

Найдя в устройстве эти неисправности, сперва стоит изучить таковой принципиальный элемент, как аккумулятор. В самом примитивном случае вы отделаетесь очевидной зарядкой аккума. В других же придется использовать мультиметр для более четкого обнаружения препядствия. Измеряется напряжение на батарее аккума. При его несовпадении значений с теми, которые указаны на корпусе, неисправными бывают или аккумулятор, или зарядное устройство. Блок зарядки проверяется с применением мультиметра. Должна проверяться любая батарея, входящая в составе аккума. При нахождении неисправных батарей необходимо быть изменены на новые аналогичной емкости.

Как открутить патрон с шуруповерта.Быстро и просто.

Выполняя ремонт кнопки запуска для вас пригодятся некие познания в области электроники и радиотехники, говоря конкретно: умение читать схемы, способности пайки. Пристальное внимание при разборке этого элемента следует направить на потемневшие либо обуглившиеся контакты, клеммы, при желании зачистить их шлифовальной шкуркой. Полная смена бухгалтерской системы запуска вероятна при невозможности регулировать обороты рабочего органа кнопкой. Это можно следить в этом случае, если при различном усилии нажатии на кнопку обороты меняются не синхронно этому усилию.

Кнопка переключения или реверса при поломке вам понравятся отремонтирована без помощи других. Процесс ее ремонта аналогичен ремонту кнопки запуска. Необходимо выяснить на состояние контактов и клемм конструкции.

Патрон является самым подверженных износу частей конструкции шуруповерта, потому он разбирается почаще других деталей. При его разборке для вас обратите внимание на то, каким методом закреплен патрон. Всего выделяют три метода крепления. Простой и старенькый из их числа – это с помощью конуса Морзе. При таком методе совпадает конусность патрона и вала. Снимается таковой патрон при наличии легких ударов молотка по корпусу. 2-ой метод заключается в креплении патрона при помощи резьбы, когда он навинчен на резьбу конца вала. Здесь порядок действий будет несколько другим.

Вывернуть в направлении движения часовой стрелки винт, закрепляющий патрон.
Потом следует зажать шестигранный ключ, за ранее вставив его в патрон, в тисках, надеть туда накидной ключ и стукнуть по нему молотком. Патрон должен сместиться.

Тогда, когда патрон не поддается такому воздействию, необходимо сделать последующее. Требуется вынуть редуктор, а вкупе с ребенком и шпиндель, впоследствии весь узел зажать в тисках и с применением трубного ключа демонтировать патрон.

Линейка Li-ion шуруповертов

Зубр.wmv

Здесь мы коротко осветили вероятные препядствия, возникающие при эксплуатации шуруповерта «Зубр», разглядели главные неисправности, также разобрали методы их устранения. Возлагаем надежды, что время, которое вы издержали на чтение этой статьи, пошло для вас на пользу.

Как разобрать Xbox 360: 5 шагов

Необходимо удалить большое количество винтов. Я предлагаю отрезать длинный кусок изоленты, чтобы приклеить к нему части, чтобы во время сборки консоль могла плавно соединиться.
Просмотрите изображения ниже, чтобы определить расположение винтов.

Во-первых, извлеките кнопку извлечения DVD, вставив небольшую отвертку с плоской головкой между дисководом DVD и основанием кнопок извлечения.

Винты корпуса
Верхний кожух крепится к шасси с помощью шести винтов T10 Torx.На картинке ниже они выделены красным. Эти винты идентифицируются как винты с плоской головкой и закругленными углами, и их длина составляет около 3 1/2 дюймов.

Удаление DVD
После того, как шесть винтов корпуса будут удалены, переверните консоль правой стороной вверх и снимите верхнюю часть корпуса. Кабель SATA и кабель питания от DVD-привода. Будьте осторожны с кабелем питания DVD-привода, так как разъем хрупкий, а провода могут быть вырваны, поэтому возьмите все черные провода как можно ближе к разъему и с силой пошевелите. разъем из.На передней панели DVD-привода есть два фрикционных зажима, которые предотвращают движение и дребезжание. Также поднимите металлическую ленту, которой диск крепится к корпусу. Выньте привод и поместите фрикционные зажимы на рулон клейкой ленты.

Винты материнской платы
Эти винты выделены зеленым на рисунке ниже. Они соединяют различные части материнской платы с шасси. Они имеют длину около 1 дюйма, бронзового цвета и имеют круглую вершину. Выкрутите их все отверткой Torx T10 и поместите на рулон ленты.

Винты радиатора
Для этих последних восьми винтов, выделенных синим цветом, наклоните консоль в вертикальное положение. Мы не хотим выкручивать винты, когда система находится в перевернутом положении, так как вес радиаторов на последних винтах может иметь достаточную нагрузку, чтобы потрескать некоторые следы. Держа консоль вертикально, удалите последние восемь винтов с T8 и установите консоль правой стороной вверх.

Как разобрать редуктор отвертки • CIMFLOK.COM

Принцип действия двухступенчатого редуктора шуруповерта

Солнечная шестерня мотора вращает сателлиты.Вращение происходит по круговой траектории зубчатого венца. Отсюда становится ясно, что носитель вращается медленнее, чем сам мотор.
Далее первый водил передает крутящий момент на вторую тройку сателлитов. Передача осуществляется через солнечную шестерню. В результате вторая троица также вращается по круговой траектории. Второй авиалайнер получает еще меньше оборотов. Он соединяется с главным валом патрона.

Это двухступенчатая коробка передач схема. Устройство шуруповерта редуктор такое же, отличается только количество сателлитов.Например, для 3-ступенчатой коробки передач добавлен еще один механизм.

Как разобрать отверткой

редуктор ?

Чаще всего выходит из строя коробка передач при длительной эксплуатации под большой нагрузкой. Самая частая поломка. Это кривизна главного вала с патроном. При такой неисправности устройство начинает сильно вибрировать в руках.

Еще одна поломка. Это износ подшипника вала с патроном или опорной втулкой. Если деформируется только подшипник или втулка, а вал остается в прежнем состоянии, то ремонт редуктора шуруповерта своими руками заключается только в замене изношенного элемента.

Если при повороте отвертки мотор запускается на секунду, а затем резко останавливается, то проблема в редукторе. В такой ситуации чаще всего выходит из строя штифт, из-за чего сателлит не может передавать обороты на главный вал. В этом случае поможет установка нового носителя. Если водило также повреждено, то нужно менять коробку передач целиком.

Зубья шестерен также влияют на работу коробки передач. Если устройство будет работать долгое время с изношенными шестернями, то это может сделать непригодными для использования большинство деталей, которые относятся к устройству шуруповерта , редуктора .

Отвертка коробка передач схема

Как отремонтировать коробку передач самостоятельно?

Редуктор. Это такой механизм, который практически не подлежит ремонту. Речь идет о ремонте шуруповерта редуктора своими руками. Например, можно припаять провода и прикрепить кнопку. Вот выход из ситуации. Это замена неисправных деталей.

Также, если переключение оборотов происходит с задержкой или в некоторых случаях НЕ переключается, можно попробовать смазать шестерни в коробке передач.При разборе можно наткнуться на мусор, который мешает нормальной работе планетарного механизма.

Схема коробки передач отвертки

Демонтаж коробки передач отвертки :

Снимите картридж. Удобнее всего это делать шестигранным ключом на 10 мм.
Необходимо зажать короткий конец ключа в патроне, а затем выполнить кратковременный пуск инструмента таким образом, чтобы ключ на полной скорости электродвигателя ударялся о поверхность стола.
Но этот способ подходит для шуруповерта, где редуктор как-то заводится. Если механизм неисправен, нужно зажать шпиндель в тисках. В этом положении можно разобрать коробку передач.

Теперь можно выполнять запланированные операции. Смажьте детали или замените их при наличии новых деталей для отвертки.

Не рекомендуется брать шестерни или муфты от других моделей, так как скорее всего будет несоответствие, хотя визуально оно может быть не видно. Не рекомендуется долго работать отверткой на высоких оборотах, так как это, скорее всего, приведет к поломке.

Какие поломки бывают?

Перед тем, как разобрать отвертку, каждому следует изучить информацию о том, какие поломки возникают чаще всего. Условно каждый инструмент, независимо от марки, имеет типичные поломки. Стоит выделить:

Неисправность аккумулятора.
Щетки сломаны.
Кнопки выпадают.
Картридж вибрирует или ударяется.
Не включается, выключается.
Нестабильная работа.

Каждый человек способен справиться с подобными нарушениями сам, но только при наличии опыта работы с измерительными инструментами и паяльником. трудности возникают при выходе из строя коробки передач или двигателя. В такой ситуации лучше обратиться в сервисный центр. Процедура ремонта шуруповерта своими руками имеет несколько основных этапов. Инструкция должна быть основой.

Поломка и устройство

Перед тем, как разобрать отвертку , стоит изучить ее устройство.Сюда входит ряд функциональных блоков:

Пусковая система.
Регулятор.
Двигатель.
Транзистор.
Планетарный редуктор.

Каждый блок размещен в корпусе из прочного материала. Есть кнопка управления, ручка, место для аккумулятора. В продаже есть агрегаты, которые могут работать только от розетки. При запуске на малых оборотах появляется скрип. Это нормально. При выполнении работ не нужно переживать, что он пришел в негодность.

Есть храповик, задача которого есть. Ограничьте вращение при перемещении патрона. Расположение понятий простое. Кольцо вращается. Это помогает понять, насколько глубоко заходит болт или винт. Если работа ведется с мягким материалом, то там крепеж проседает, иногда насквозь проходит. Проблема с храповым механизмом. Держите инструмент в рабочем состоянии и не срезайте головки саморезов.

Увеличение числа позволяет делать повороты чаще. Выбор производится в зависимости от должности.Часто встречается значок в виде сверла на отвертке, что означает, что эта функция применима в работе. При переключении обороты становятся максимальными.

Восстановление картриджа

Деталь, в зависимости от марки, имеет разное крепление к валу. Есть несколько способов:

Конус Морзе.
Наличие резьбы.
Резьба и винт для крепления.

На дне корпуса электроприбора находится полезная информация. Инструкция должна быть под рукой.Как разобрать резьбовой патрон:

Разжимные струбцины.
Снимите винт, открутив его по часовой стрелке.
Шестигранник фиксируется в патроне и прижимается (он должен запускаться или задевать агрегат). Деталь легче открутить.

Чтобы разобрать патрон, стоит снять заглушки, в зависимости от материала (пластик или металл) выбран инструмент. С этим компонентом возникает много проблем:

Болты не подходят прямо.
Зазор между битой и кулачком.
Кулачки выходят неправильно.

Ремонт коробки передач

Включает:

Для изготовления используются два материала. Пластик, металл. Чтобы произвести ремонт, нужно знать, как снять шуруповерт редуктора. Шестерня имеет цилиндры, в которых закреплены внутренние зубья по всему периметру. И уже по ним движение спутника. Мотор передает вращательный процесс и работа начинается. После обнаружения поломки стоит проанализировать:

Демонтировать картридж.
Снимите все крепежные детали на корпусе.
Отсоединить провода от КПП к двигателю.
Снимите пластины.
Вытяните все части тела. Обязательно соблюдайте последовательность.
На разобрать саму коробку передач на две части, снять крепеж.
Проверить пружину для более быстрой передачи.
Снимите стопорное кольцо, шайбу, подшипник (это синтаксические муфт).
Снимите вал.

Как разобрать и собрать отвертку? Чтобы сборка НЕ вызывала затруднений, каждая деталь расставлена по порядку. Когда работа шуруповерта сопровождается необычными шумами, поломка редуктора дает такую смену. После анализа станет понятно, что пришло в негодность. Подшипники и подшипниковая втулка обычно заменяются. Если двигатель останавливается после запуска, необходимо заменить водило или коробку передач. Если шестерни изнашиваются, работа ведется с коробкой передач.Поломок хватает, но иногда достаточно разобрать и смазать. НЕ делайте слишком много, иначе работа в будущем станет некачественной.

Как ремонтировать?

Перед тем, как разобрать отвертку, стоит примерно прикинуть, в чем проблема. После снятия корпуса отключаются основные блоки. НЕ нарушайте правильность действий:

Аккумулятор снят.
Винты крепления корпуса выкручены.Их в ней очень много, поэтому каждый винт снимается аккуратно, чтобы не сломать корпус.
Отсоедините верх. Снимите весь внутренний комплект.
Снимите кнопку. Это самая сложная часть, потому что она крепится к главной силовой установке с помощью тросов. Их нельзя рвать и ломать.
Снимите переключатель скорости.
Демонтировать коробку передач, двигатель, сцепление, картридж. Чаще всего приходится откручивать крепежные винты, пропускать нельзя.

Итак, отвертка Vortex разобрана иная.Разница между системами незначительна. Инструкция подходит для каждой модели. После этого начинается ремонт.

Нарушение кнопки

При выходе из строя этой детали наблюдается следующее:

Несанкционированное движение.
Устройство не включается.
В работе последовательность.

Вот кнопки, есть несколько проводов к разным компонентам. Аккумулятор и двигатель. Нужно точно знать, что проблема именно в этом:

Напряжение проверено, в кнопке его быть не должно.
Снимается аккумулятор и снимается верхний трос мотора с самой кнопки.
Двигатель запускается напрямую. При отсутствии неисправностей кнопка вышла из строя.

Ремонт шуруповерта Интерскол своими руками: как починить коробку передач и кнопку?

Одной из разновидностей бытовых инструментов, различающихся по функциональности, является отвертка. Интерскол. Одна из самых популярных марок бытовых отверток. Для длительной и эффективной работы важно знать, как проводится ремонт шуруповерта Интерскол.

Используйте сверла

Установленные головки болтов не имеют требуемой геометрической формы. Чтобы исправить ситуацию, можно использовать дрели. С его помощью аккуратно подрезаем головки и ножки болтов, придавая им необходимую форму.

При работе дрелью важно выполнять короткие и плавные движения. В противном случае НЕ исключена возможность перегрева пластикового корпуса КПП, что приведет к его оплавлению.

Как починить кнопку шуруповерта Интерскол

Если аккумулятор заряжается нормально, но инструмент не включается, нужно проверить состояние кнопки включения шуруповерта.

Для этого разобрав корпус устройства, получаем доступ к его кнопке. На выводах, которые идут от кнопки, нужно измерить уровень напряжения мультиметром. В этом случае аккумулятор должен быть в активном состоянии. При подаче напряжения контакты кнопки необходимо замкнуть накоротко с помощью зажимов. Мультиметр перейдет в режим Ом. Если напряжение близко к нулю, значит, кнопка в рабочем состоянии. В противном случае кнопка требует ремонта.

Винты в болтах вместо новых зубьев

Вместо изношенных зубьев можно установить болты подходящего диаметра.Каждый болт аккуратно ввинчивается в предварительно просверленное отверстие в корпусе.

Отпаять старый выключатель

Для начала нужно отсоединить старый выключатель от корпуса отвертки. Для этого используется паяльник. Нельзя забывать о необходимости фиксации полярности на пломбированных контактах старой кнопки.

Припаиваем новый выключатель

Если приходилось покупать новую кнопку, необходимо обратить внимание на то, что она должна быть полностью идентична старой, иметь одинаковые размеры и плотно входить во все пазы корпуса инструмента .Если есть небольшие ошибки, их можно исправить напильником и наждачной бумагой.

Соблюдая полярность, припаяйте новую кнопку к контактам электродвигателя. Чтобы убедиться, что все операции были выполнены правильно, специалисты рекомендуют проверить кнопку включения и плавность вращения отвертки. Только после этого можно приступать к сборке корпуса.

разборка, сборка, чистка и смазка коробки передач. : Удаление пластиковой заглушки из патрона Отвертка

Распространенные неисправности картриджа:

Зажимает биты криво;
Люфт между битами и кулачками;
Кулачки продвигаются неравномерно.

Чтобы выяснить причины и устранить их, выполните следующие действия:

Разберем картридж.
Снимите накидную гайку, которая состоит из двух частей.
Открутите зажимные губки.
Проверить состояние резьбы гайки и кулачков, дефектные детали заменить.

В процессе работы с кулачками или накидной гайкой, контролирующей их работу, резьба может образоваться или рассыпаться, тогда эти детали необходимо заменить.

Соберите картридж в порядке, обратном разборке.

Ремонтный патрон

Патроны в разных моделях отверток могут незначительно отличаться друг от друга. Их можно прикрепить к валу тремя способами:

Конус Морзе.
Резьбовое соединение.
Резьбовое соединение со стопорным винтом.

Для определения способа крепления патрона необходимо прочитать надпись на его гильзе:

Маркировка 1-6 B10 означает конус Морзе. Применяются форсунки с диаметром хвостовика от 1 до 6 миллиметров.Кодировка AT 10 O’CLOCK указывает размер конуса. Берём молоток и ударами по корпусу выбиваем патрон;
Таблички типа 1. 0-11 M12x1.2 или 2-13 мм ½-20 UNF означает метрическую и дюймовую резьбу.

Если в патроне есть резьба, действуйте следующим образом:

Откройте кулачки патрона.
Если внутри есть винт, открутите его по часовой стрелке (винт имеет левую резьбу).
Возьмите шестигранный ключ на 10 мм.
Вставьте короткую кромку в патрон и плотно зажмите губками.
На малых оборотах запустите и сразу же выключите отвертку Screwdriver , чтобы длинный конец шестигранника упал на стол. Вместо того, чтобы включать устройство, вы можете просто ударить по ключу молотком. Нить переместится, и патрон открутится.

Для того, чтобы вынуть картридж, нужно зажать его шестигранным ключом и запустить двигатель на малых оборотах до упора ключа в стол

Как

разобрать отверткой

Отвертка разбирается следующим образом последовательность:

Снимите аккумулятор.
Откручиваем винты, соединяющие две половинки корпуса.

Корпус Отвертка состоит из двух частей, соединенных довольно большим количеством саморезов. Для того, чтобы его разобрать, нужно найти все точки крепления.

Снимите его верх.
Достаньте содержимое.
Отсоедините кнопку.

Кнопка Отвертка представляет собой единый блок с механизмом переключения, который соединен с двигателем, поэтому при отсоединении кнопки от гнезда на корпусе необходимо соблюдать осторожность, чтобы не порвать провода

Снимите скорость выключатель.
Отсоедините двигатель, редуктор, регулировочную втулку и патрон.

Чтобы отсоединить редуктор от мотора, необходимо открутить четыре винта, расположенные в точке соприкосновения двух пластиковых крышек.

Устройство и неисправности Отвертка

Все отвертки аналогичны. Они состоят из следующих функциональных блоков:

Кнопка «Пуск»;
Регулятор ширины импульса;
Электродвигатель;
Транзистор;
Планетарный редуктор.

Все компоненты устройства находятся в прочном и эстетичном корпусе, который имеет прорезиненную ручку, кнопки управления и регулировки, а также слот для установки аккумулятора (если отвертка рассчитана только на работу от сети 220 В. сеть, в нем нет батареи).

Если нажать кнопку пуска не до конца, Отвертка может скрипеть. Двигатели постоянного тока работают при запуске и на низких оборотах – это нормально.

DS Lite – Подразделение 6

Вот пошаговый пример того, как установить Midify на Nintendo DS Lite.

Что вам понадобится

Game Boy Advance SP
Midify + аксессуары
Отвертка Tri-Wing
Маленькая крестовая отвертка
Паяльник малой мощности с острым наконечником
Припой
Кусачки
Инструмент для зачистки проводов 30AWG
Универсальный нож и / или инструмент Dremel
Сверла и сверла
Изолента
Плоскогубцы

Разобрать DS Lite

Перевернув DS Lite, извлеките стилус и заглушку Slot-2.Снимите крышку аккумуляторного отсека с помощью отвертки Phillips.

Снимите аккумулятор.

Используйте нож, чтобы поддеть две резиновые ножки (под ними есть винты).

Выверните винты, удерживающие заднюю часть корпуса. Вам понадобится крестовая отвертка и трехгранная отвертка.

Снимите заднюю половину футляра с DS. Нижний край может немного прилипать, но он просто защелкивается и отключается.

Снимите кнопки L и R, стараясь не потерять прикрепленные к ним штифты и маленькие пружины.

Удалите оставшийся винт, удерживающий плату на месте.

Отсоедините черный антенный провод от модуля WiFi и вытащите его из-под узла Slot-1.

Отсоедините белый провод микрофона от платы.

Отсоедините небольшой ленточный кабель, которым проходит сенсорный экран, перевернув черную часть разъема вверх и выдвинув ленту наружу.

Переверните плату и нижний ЖК-дисплей вверх и извлеките из корпуса.

Отсоедините два разъема ленточного кабеля, которые идут к экранам, перевернув темно-серую часть разъемов вверх и выдвинув ленту наружу.

Поместите сенсорный экран обратно в верхнюю половину корпуса и отложите их в сторону.

Снимите модуль WiFi с остальной части платы, потянув за него вверх.

Установите плату Midify

Соберите все детали, входящие в комплект MIdify.

Расплавьте каплю припоя на каждую контактную площадку платы Midify. Это упростит присоединение проводов позже.

Используйте двусторонний скотч, чтобы приклеить плату Midify к плате DS Lite в показанном положении.

Надписи на плате Midify довольно трудно читать, поэтому вот диаграмма:

Припаяйте два провода к MI4 и MI5.

Согните их под доской, как показано. Это не позволит им мешать подключению остальных проводов.

Припаяйте провод к контактной площадке светодиода.

Согните провод по краю платы. Другой конец припаяйте к контактной площадке с отметкой «Зеленый». Проложите провод, как показано.

Теперь пора подключать провода от выходных площадок к кнопкам DS. Точный порядок, в котором вы это делаете, будет зависеть от того, для чего вы используете Midified DS, но помните, что вы всегда можете перенастроить раскладку клавиш позже. Предлагаемая схема подключения:

Выход Midify	Подключение DS	Название кнопки
1	P06	Вверх
2	P07	Вниз
3	P05	слева
4	P04	Правый
5	P03	Начало
6	P02	Выбрать
7	P00	А
8	P01	В
9	R00	Х
10	R01	Я
11	P09	л
12	P08	R

Вот расположение всех соединений кнопок на плате DS Lite:

Подключите выходные провода один за другим, идя по порядку через верхнюю часть платы Midify. Убедитесь, что вы проложили провода таким образом, чтобы они не попали в высокие компоненты, отверстия для винтов, контактные площадки кнопок и белые участки.

Когда вы доберетесь до двух разъемов источника питания, подключите их следующим образом:

Пэд Midify	Штифт разъема картриджа
+	1
–	32

Продолжайте подсоединять оставшиеся входные провода.

Изменить корпус

После того, как вы полностью подключили плату Midify к печатной плате DS Lite, пора внести некоторые изменения в корпус. Сначала освободим место для платы Midify. С помощью отвертки Phillips открутите три винта, которые удерживают канал стилуса на месте.

Используйте канцелярский нож или кусачки, чтобы удалить средний язычок винта (тот, который отмечен красной стрелкой).

Замените канал стилуса, закрутив только два выступа, которые вы не закрепили.

Теперь нужно подготовить место для домкрата. Начните с использования ножа или дремеля, чтобы удалить кусочек пластика в форме полумесяца, который находится за отверстиями для шнурков в футляре.

Просверлите отверстие 7/32 ″ в корпусе. Вы можете скачать этот удобный шаблон, чтобы правильно определить позицию:

Когда вы распечатываете его, убедитесь, что вы отключили любое масштабирование / уменьшение; он должен напечатать фактический размер.

Вырежьте шаблон и приклейте его к корпусу DS, как показано, так, чтобы отмеченный угол совпадал с углом отверстия для пуговицы на плече, а верхний и левый края были на одном уровне с краями корпуса.

Примечание. Отверстие домкрата перекрывает одно из существующих отверстий для шнурка, что может затруднить сверление. Возможно, вам будет проще использовать дремель, чтобы увеличить отверстие для шнурка до нужного размера и формы.

Установите домкрат на пробную установку. Обратите внимание, что он должен быть ориентирован так, чтобы зазор в выводах припоя был направлен вверх. Это предотвратит нажатие на печатную плату DS после того, как все будет собрано вместе. Также обратите внимание, что отверстие немного больше, чем должно быть.Это дает некоторое пространство для маневра при размещении домкрата.

Выньте домкрат из корпуса и отложите его в сторону.

Отложите нижнюю половину корпуса и достаньте верх. С помощью ножа обрежьте кусочек пластика в форме полумесяца так, чтобы он был заподлицо с краем корпуса (эту часть не нужно снимать полностью; плоская поверхность – это нормально).

Соберите DS Lite

Начните с размещения печатной платы кнопкой вверх рядом с верхней половиной корпуса.Подсоедините ленточный кабель к верхнему экрану, вставив его обратно в разъем и откинув защелку вниз.

Положите нижний сенсорный экран на печатную плату и подсоедините его ленточный кабель.

Примечание. Убедитесь, что ленточные кабели полностью вставлены в разъемы, прежде чем защелкивать их, иначе система не загрузится.

Переверните комбинацию платы и ЖК-дисплея и позвольте всем вернуться на свои места в чемодане. Теперь вы почувствуете некоторую шаткость доски из-за всех проводов, которые теперь находятся под ней, но вам не нужно сильно нажимать, чтобы доска легла ровно.

Закрутите винт рядом с платой Midify, который удерживает плату на месте.

Подсоедините небольшой ленточный кабель, вставив его в разъем и откинув защелку вниз.

Подсоедините белый провод микрофона к плате.

Пропустите черный антенный провод обратно под блок Slot-1.

Вырежьте небольшой прямоугольник из изоленты и приклейте его поверх небольшого ленточного соединителя. MIDI-разъем обычно не должен соприкасаться с ним, но лента предотвратит короткое замыкание в случае, если разъем будет слишком сильно вращаться или покачиваться.

Отрежьте два провода разъема до указанной длины:

Припаяйте два провода к разъему. Убедитесь, что вы соблюдаете правильную полярность.

Midify Вход	Разъем
MI4	Подсказка
MI5	Рукав

Поместите нижнюю половину корпуса рядом с верхней половиной.

Установите домкрат в отверстие, которое вы сделали ранее. Убедитесь, что зазор в выводах припоя направлен вверх. Сначала наденьте шайбу, затем затяните гайку на месте. Вы можете использовать головку 9/32 дюйма или плоскогубцы, если будете осторожны.

Переустановите модуль WiFi.

Подсоедините черный антенный провод. Убедитесь, что провод указывает на сборку Slot-1, а не на заднюю часть DS, чтобы было место для разъема MIDI.

Установите на место кнопки L и R вместе со штифтами и пружинами.

Переверните нижнюю часть корпуса и верните на место, по ходу прокладывая провода разъема вокруг модуля WiFi. Возможно, вам придется немного пошевелить доской Midify, чтобы она поместилась в открытом пространстве корпуса. Если он по-прежнему не работает до упора, убедитесь, что крышки регуляторов громкости и мощности совпадают с соответствующими переключателями / горшками.

Также посмотрите на заднюю часть разъема, когда вы защелкиваете корпус, чтобы убедиться, что он не выглядит так, как будто он чему-то мешает.

Заменить все винты в нижней части DS.

Заменить две резиновые ножки.

Заменить аккумулятор.

Установите на место крышку аккумуляторного отсека.

Замените иглу и заглушку Slot-2.

Теперь вы готовы попробовать!

Test Things Out

Подключите прилагаемый MIDI-кабель от DS Lite к MIDI-клавиатуре.

Вставьте свой любимый картридж.

Включите клавиатуру и DS Lite.

Теперь вы можете управлять DS Lite, нажимая клавиши на клавиатуре. Вы можете изменить некоторые параметры конфигурации Midify, чтобы сделать его более низким, полифоническим и т. Д.

Удачи!

Инструменты для ремонта ноутбуков

– Внутри моего ноутбука

Следующие ниже инструменты для ремонта ноутбуков будут очень полезны, если вы решите открыть бизнес по ремонту ноутбуков или просто отремонтировать свой собственный компьютер. Я расскажу об инструментах, которые использую сам, и дам несколько рекомендаций.

Инструменты не обходятся дешево, потому что вы будете использовать их ежедневно. Инструмент хорошего качества сделает весь процесс ремонта намного проще и приятнее.

Наборы отверток

Набор качественных прецизионных отверток необходим любому специалисту по ремонту ноутбуков. Я обнаружил, что Wiha производит одну из лучших отверток, доступных сегодня на рынке. Wi-Fi закалены для лучшей износостойкости и произведены в Германии. Я использую один и тот же набор Wiha почти каждый день уже более 10 лет, и он до сих пор как новый.

1. Отвертка крестовая

Хорошая отвертка Phillips будет вашим основным инструментом. Для ремонта ноутбука вам понадобятся три размера: # 1, # 0, # 00.

Вы не будете часто пользоваться шлицевыми отвертками, но время от времени они вам понадобятся. Я бы порекомендовал взглянуть на набор магнитных отверток Wiha 26197 со шлицем и крестообразным шлицем.

2. Отвертки Torx

Второй набор отверток, который вы будете использовать очень часто, – это Torx. Взгляните на набор магнитных отверток Wiha 26793 PicoFinish Torx, в котором есть наиболее распространенные размеры отверток T1-T8, необходимые для ремонта компьютеров ПК или Mac.

Для ноутбуков в основном используются драйверы T3, T4, T5 и T6.

3. Набор прецизионных отверток

Если вы предпочитаете иметь все самые обычные отвертки в одной коробке, вам следует подумать о комплекте прецизионных отверток. Набор микробит Wiha 75971 Master Tech – отличный вариант. Этот набор поставляется с дорожным чемоданом, антистатической ручкой и 68 закаленными насадками для максимальной прочности.

4. Apple MacBook Pro / Пневматические отвертки

Для компьютеров Apple MacBook Pro и MacBook Air, помимо упомянутых ранее Phillips и Torx, вам потребуются отвертки Pentalobe P5 и Try-Wing.Взгляните на эти наборы отверток для компьютеров Apple.

5. Отвертка намагничивающая

Устройство намагничивания / размагничивания Wiha 40010 – это дополнительный, но очень полезный инструмент в вашем ящике для инструментов. Правильно намагниченная отвертка значительно упростит откручивание крошечных винтов для ноутбука, которые можно найти на ПК и Mac. Apple известна тем, что использует очень маленькие винты в своих ноутбуках.

Разные инструменты для ремонта ноутбуков

1. Инструменты для открывания чемоданов

При разборке ноутбука очень часто приходится разбирать пластиковые детали или открывать небольшие разъемы.

Например, при замене ЖК-экрана необходимо отделить лицевую панель экрана от крышки дисплея. Когда вы разбираете основание ноутбука, вам нужно отделить нижнюю часть корпуса от верхней крышки.

Никогда не разделяйте пластиковые детали отверткой, вы можете повредить / поцарапать пластик. Использование правильных инструментов для открытия кейса должно быть стандартной процедурой.

Я бы посоветовал использовать инструменты для открывания чехлов для мобильных телефонов. Эти инструменты сделаны из пластика и не повредят корпус вашего компьютера.

В хорошем наборе для открывания ящика будет несколько нейлоновых инструментов, несколько различных металлических лопаток и набор пинцетов.

2. Пинцет

Я хотел бы отметить важность хороших, прочных пинцетов с игольчатым носом. Вы будете использовать их очень часто, и они очень удобны для открытия небольших кабельных разъемов материнской платы и вставки небольших кабелей в разъемы. Безопасный пинцет Wiha 44501 ESD станет отличным выбором. Они изготовлены из нержавеющей специальной легированной нержавеющей стали и предназначены для всех современных применений электроники.Эти пинцеты и очень прочные, и очень острые, и прослужат вам долго.

3. Винтовой контейнер и органайзер

При работе с ноутбуками очень важно быть организованным. При разборке обычного ноутбука может потребоваться открутить 20-30 различных винтов. Будьте организованы, следите за винтами, делайте заметки. Это значительно упростит вам жизнь в процессе сборки.

Очень пригодится хороший прозрачный пластиковый контейнер. Если вы планируете работать над несколькими проектами, вам понадобится несколько из них.У меня всегда есть как минимум 10 пустых емкостей под скамейкой.

Электронные измерительные приборы

1. Цифровой мультиметр

Хороший цифровой мультиметр поможет вам проверить адаптеры переменного тока, устранить неисправность разъема питания постоянного тока и т. Д. С помощью мультиметра вы можете проверить печатную плату или провод на целостность.

Я обнаружил, что Fluke производит один из самых точных и надежных мультиметров, доступных сегодня на рынке. Мультиметр хорошего качества стоит недешево, но прослужит вам всю жизнь.

Мультиметр

Fluke 117 Electricians True RMS отлично подойдет для ремонта большинства портативных компьютеров.

2. Щупы и адаптеры мультиметра

Для ремонта материнской платы на уровне компонентов и поиска неисправностей вам понадобится расширенный набор адаптеров для тонких наконечников для мультиметра Fluke. Этот набор подходит для оригинальных заводских пробников Fluke, поставляемых с вашим мультиметром. Они помогут вам измерить даже самые маленькие компоненты материнской платы.

Если вам не нравятся длинные переходники с тонким концом, я рекомендую использовать эти сверхострые игольчатые щупы мультиметра-тестера.Они заменяют заводские датчики Fluke. Мне нравится качество сборки, длина кабелей и, самое главное, игольчатые наконечники щупов.

Паяльное оборудование

Если вы хотите выполнить простой ремонт неисправного разъема постоянного тока или погрузиться в более сложный ремонт материнской платы на уровне компонентов, у вас должна быть хорошая паяльная станция. Он должен быть достаточно мощным, чтобы расплавить припой, не повредив печатную плату.

1. Паяльная станция

Я перепробовал много разных паяльников, но обнаружил, что паяльная станция Hakko FX-951-66 очень хорошо справляется с этой задачей.Нагревается быстро и очень мощно. Очень хорошо работает на материнских платах с бессвинцовым припоем. Эта станция сделана в Японии, что в наши дни очень редко.

Для этой станции понадобится хорошее паяльное жало. После сотен часов пайки я нашел один наконечник, который соответствует всем моим потребностям и хорошо подходит для ремонта разъемов постоянного тока или ремонта материнской платы на уровне компонентов.

Я давно установил конический гнутый наконечник Hakko T15-JS02 и с тех пор не снимал его.

2. Припой

Кестер 63/37.015 DIA. припой – это все, что я использую для ремонта. Припой с канифольным сердечником предназначен для электронных и электромонтажных работ. Эта катушка весит 1 фунт и прослужит вам очень долго.

3. Ручной демонтажный насос

Насос для распайки – еще один полезный инструмент, который вам необходим для пайки / демонтажа, например, для снятия разъемов постоянного тока. Это поможет вам быстро и эффективно удалить большое количество припоя.

Ручной насос DS017 для демонтажного инструмента Edsyn SOLDAPULLT очень хороший.

4. Распайка оплетки фитиля

Для удаления небольшого количества припоя я использую оплетку из отпаянного фитиля. Он отлично подходит для очистки термопрокладок во время ремонта компонентов материнской платы. Распаянная тесьма Goot Wick – одна из лучших. Обычно я использую тесьму 2,5 или 3,5 мм, подойдет любая.

5. Флюс для припоя

На мой взгляд, флюс для припоя AMTECH NC-559-V2-TF – лучший флюс на рынке США. Он сделает любую работу по пайке легкой и безупречной.С флюсом AMTECH ваша пайка будет выглядеть профессионально. Обязательно покупайте подлинный продукт, произведенный в США компанией Inventec Performance Chemical, поскольку существует множество подделок.

6. Дымоподавитель настольный

Если вы не занимаетесь пайкой очень часто, настольного поглотителя дыма, такого как Hakko FA400-04, будет достаточно, чтобы защитить вас от дыма от пайки. FA-400 быстро, безопасно и эффективно удаляет дым и дым от пайки.

7. Стационарная система удаления дыма

Для повседневных паяльных работ вам понадобится что-то более эффективное.Эта станция дымоудаления Hakko FA430 отлично справится со своей задачей. Блок удаления дыма Hakko FA-430 разработан специально для использования на паяльных станциях, удаляя загрязненный воздух непосредственно у источника. Этот мощный вытяжной вентилятор компактен, относительно тих и прост в обслуживании.

8. Станция для пайки горячим воздухом

Паяльная станция хорошего качества – дорогой, но очень полезный инструмент для многих паяльных работ. Это сэкономит вам массу времени при замене встроенных разъемов питания постоянного тока.Станция горячего воздуха упрощает пайку и демонтаж компонентов поверхностного монтажа. Если вы хотите научиться ремонтировать материнские платы на уровне компонентов, этот инструмент просто необходим. Я хотел бы иметь станцию горячего воздуха JBC, но в настоящее время у меня есть Hakko FR-810B, и она отлично мне подходит.

9. Каптоновая лента

Рулон высокотемпературной каптоновой ленты является обязательным элементом в вашем ящике для ремонта ноутбука. Он сделан из полиимидной пленки с термостойким силиконовым клеем.Эта лента очень полезна для закрепления незакрепленных кабелей, закрытия внутренних разъемов и маскировки термочувствительных внутренних компонентов в процессе пайки. На рынке доступно много разных размеров. Я обычно использую ленту 1/2 ″ (12 мм) или 3/4 ″ (19 мм).

Микроскоп

Микропайка невозможна без хорошего микроскопа. Вам не нужно ничего особенного, простого бинокулярного стереомикроскопа AmScope SE400-Z будет достаточно для большинства ремонтов, с которыми вы сталкиваетесь.

Вот пример недавнего ремонта одной платы USB.Я бы не смог починить этот привод без микроскопа и хорошей паяльной станции. Эта работа по ремонту USB-платы и восстановлению данных оплачена за микроскоп!

Инструкции по разборке

– Ремонтные части и обслуживание сканера Epson Workforce DS-510 / DS-560

Теперь, когда у вас есть запасные валы, пора разобрать сканер! Сделать это относительно легко. Есть два способа сделать это: вы можете полностью разобрать сканер ИЛИ с помощью подходящих инструментов вы можете самостоятельно снять переднюю крышку.

Прежде чем начать

Имейте под рукой запасные валы
Убедитесь, что ваш сканер отключен от сети!
Снимите нижний лоток
Полотенце или чистая рабочая поверхность
Вам понадобятся следующие инструменты:

Легкий путь…

Этот метод немного дороже, так как для него требуется мини-отвертка с храповым механизмом и сверхнизкопрофильная офсетная отвертка, упомянутые выше. Плюс к этому методу заключается в том, что вы можете выполнить работу намного быстрее и снизить риск повреждения сканера или случайного отключения чего-либо.

Вот необходимые вам инструменты:

Шаг 1

Используйте отвертку с храповым механизмом, чтобы вывернуть два верхних винта. ПРИМЕЧАНИЕ. У меня уже была отвертка с храповым механизмом от Harbour Freight. Перечисленный выше Neiko может работать лучше, поскольку он не такой глубокий, что теоретически должно облегчить удаление нижнего правого винта.

Шаг 2

Удалите нижний правый винт. Это немного сложно, так как там очень мало места. Моя отвертка с храповым механизмом почти не подходит.

Шаг 3

Для винта в нижнем левом углу потребуется низкопрофильная отвертка с маркировкой Ph3

Установите отвертку и начните откручивать винт. Опять же, здесь не так много места, поэтому вы можете выполнять только около 1/3 оборота за раз. В конце концов, он достаточно отступит, где просто упадет.

Шаг 4

После того, как все винты будут вывернуты, подденьте переднюю крышку с помощью тонкой отвертки или другого инструмента.

Шаг 5

При снятой передней крышке можно перейти к шагам с 8 по 10 ниже!

Повторная сборка

Повторная сборка намного проще.Все, что вам нужно сделать, это снова защелкнуть переднюю крышку и заменить все 4 винта. Левый нижний винт может быть трудно вернуть на место, поэтому вы можете либо бороться с ним, чтобы вернуть его на место (требуется некоторое терпение), либо полностью отказаться от него.

Более сложный путь…

Шаг 1

Откройте переднюю крышку. Переместите регулировку бумаги внутрь и откройте среднюю крышку. Снимите верхний ролик. Теперь открутите 3 винта.

Шаг 2

Переверните сканер и выверните 3 винта, которые ранее были закрыты лотком для бумаги.

Шаг 3

Снимите внешнюю крышку. С левой и правой стороны есть углубления. Вставьте сюда отвертку с плоской головкой и осторожно поверните ее. Это отделит внешнюю крышку от самого сканера. Осторожно снимите крышку.

Шаг 4

Выверните винты, показанные на этих 2 рисунках, а затем снимите 2 пластиковые крышки, которые они удерживают на месте.

Шаг 5

После того, как винты и маленькие пластиковые крышки будут сняты, вы сможете снять переднюю крышку.Для этого нужно сдвинуть крышку влево, а затем потянуть ее ВВЕРХ. В правом пластиковом шарнире есть вырез, который позволяет этой детали соскользнуть с места. Как только он выйдет, вы можете переместить крышку вправо, чтобы вывести противоположную сторону. Будьте ОЧЕНЬ осторожны, чтобы не повредить провода, проложенные по этой стороне!

Шаг 6

Снимите переднюю крышку и выверните 4 винта. Откройте серую деталь посередине и снимите ролик.

Шаг 7

Подденьте внешнюю крышку, вставив отвертку с плоской головкой в углубления с левой и правой сторон. Осторожно поверните его, чтобы отделить внешнюю крышку. Вам также может потребоваться отделить его от небольшого зазора, который проходит вдоль верхней и нижней части крышки.

Шаг 8

С снятой передней крышкой вы можете сами увидеть сломанные детали. Один или оба могут быть сломаны. Обычно они не отламываются полностью – просто расходятся, как показано на моем рисунке.Идите и удалите сломанные валы.

Шаг 9 – Прочтите внимательно!

Соблюдайте осторожность при выполнении следующих шагов! Несколько клиентов сообщили о поломке одного из двух валов во время установки. Я отремонтировал более 150 таких сканеров, не сломав ни один из них, так что будьте осторожны. Если вы сломали вал во время установки, свяжитесь со мной для замены набора по адресу [email protected]

А теперь самое интересное.Осторожно отсоедините маленький разъем (синий квадрат на картинке ниже). Затем переведите переключатель подачи в верхнее положение (подача одного листа). Это позволит вам вращать вал, к которому подсоединяется подвесной вал. Убедитесь, что тонкая сторона смотрит на вас.

Вал с более толстым концом входит первым. Вам нужно будет повернуть его под углом, а затем надавить на заднюю (более тонкую) сторону. Это плотное сжатие из-за более толстого конца, но будьте уверены, он встанет на место.Возможно, вам придется использовать плоскогубцы, чтобы установить его.

Вот короткое видео, в котором показано, как установить его, не ломая:

И фото вала после установки:

Шаг 10

Установив самый внутренний вал на место, вы можете установить меньший. Вставьте его в отверстие и убедитесь, что он совмещен с другим валом. Как только концы вала будут выровнены, нажмите на пластиковую деталь, на которой располагался ролик, и вставьте противоположный конец на место.

Вот и все! Эти последние 2 шага могут потребовать некоторого терпения и, возможно, некоторых проклятий, но будьте уверены, все встанет на свои места.

Повторная сборка

Повторите вышеуказанные шаги в обратном порядке. Убедитесь, что вы подключили все разъемы, которые вы могли отсоединить. Разъем основного жгута проводов, который входит в плату в передней крышке, возможно, вышел из строя (у меня нет изображения!), Поэтому убедитесь, что он плотно встал на место. Может показаться, что он соединен, но может быть неплотно.

Лучшая 1 партия Качественная фирменная отвертка Apple MacBook Pentalobe 1,2 мм Разборка Ремонт Безопасность 5 звезд P5 TS4 Оптовое количество

Лучшая 1 лот качественная проприетарная отвертка Apple MacBook Pentalobe 1,2 мм Разборка Ремонт Безопасность 5 звезд P5 TS4 Оптовое количество Инструменты и отвертки для дома

Лучшая 1 лот качественная проприетарная отвертка Apple MacBook Pentalobe 1,2 мм Разборка Ремонт Безопасность 5 звезд P5 TS4 Оптовое количество, SpudgerToolCOM Качественная проприетарная отвертка Apple MacBook Pentalobe 1,2 мм 5 звезд P5 TS4, Лучшая качественная фирменная отвертка Apple MacBook Pentalobe 1.Отвертка 2 мм Разборка Ремонт Безопасность 5 звезд P5 TS4 Оптовое количество Лучшее 1 лот, Купить SpudgerToolCOM Качественная фирменная отвертка Apple MacBook Pentalobe 1,2 мм 5 звезд P5 TS4: компьютерные винты – ✓ БЕСПЛАТНАЯ ДОСТАВКА при соответствующих покупках Отвертка Разборка Ремонт Безопасность 5 звезд P5 TS4 Оптовое количество Лучшее качество 1 лот Собственный Apple MacBook Pentalobe 1,2 мм.

Лучшая 1 партия Качественная проприетарная Apple MacBook Pentalobe 1,2 мм Отвертка Разборка Ремонт Безопасность 5 звезд P5 TS4 Оптовое количество

SpudgerToolCOM Качественный проприетарный Apple MacBook Pentalobe 1.Отвертка с предохранителем 2 мм 5 звезд P5 TS4: Автомобильная промышленность. Купить SpudgerToolCOM Качественная фирменная отвертка Apple MacBook Pentalobe 1,2 мм, 5 звезд, P5 TS4: компьютерные винты – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. Эта 5-гранная отвертка с магнитным наконечником используется для открывания многих ноутбуков MacBook。 Это хорошо сделанный запатентованный инструмент Apple Security 5 звезд (Pentalobe) 1,2 мм。 Крошечная отвертка Pentalobe 1,2 мм имеет хорошо сформированный наконечник, см. Фото。 У нее есть вертлюг верхняя часть предназначена для работы одной рукой и изготовлена из закаленной стали。 Подходит для профессиональных мастерских по ремонту iPhone, домашних хозяйств, школ и институтовa。 Требуется для моделей: MacBook Air и всех MacBook Pro с ноутбуками с дисплеем Retina Display, винты нижней части корпуса Mac Air 2010-11 -12 и Retina Mac Pro 13 “и 15” 2012 г. и другие.НЕ подходит к аккумулятору MacBook Pro Unibody 2009 года выпуска. 。。。

Лучшая 1 партия Качественная проприетарная Apple MacBook Pentalobe 1,2 мм Отвертка Разборка Ремонт Безопасность 5 звезд P5 TS4 Оптовое количество

Свяжитесь с нами
Отправьте нам электронное письмо, и мы свяжемся с вами в ближайшее время.
© Авторское право 2019 | Ресторан Della Terra
Проприетарный Apple MacBook Pentalobe 1 высшего качества 1 лот.Отвертка 2 мм Разобрать Ремонт Безопасность 5 звезд P5 TS4 Оптовое количество
ПРИВЛЕКАТЕЛЬНЫЙ ДИЗАЙН: Красивое черное шерстяное пальто, двубортное, украшенное золотыми пуговицами, согревает ваше тело и при этом остается модным год за годом. Мужские плавки с принтом: эти мужские купальники с забавным рисунком для мужчин имеют 5 размеров: забавные плавки для мужчин S / M / L / XL / XXL, 5 вставок (розовые НЕ ПРОПУСТИТЕ): автомобильные,: футболка с 3 полосками adidas Tennis Club, Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Купите одежду для сестер Cenhope Twins Baby Sisters с буквенным принтом, футболки с короткими рукавами, комбинезоны и другие комбинезоны на.и круглый дизайн составляет примерно 1, который можно легко отрегулировать до желаемой длины, классический кошелек на молнии вокруг – кошелек на двойной молнии из искусственной кожи с слотами для карт и телефонов, смещение 5 мм (2 шт.): игрушки и игры. Мы гордимся своей продукцией, и мы поддерживаем нашу продукцию. Вам просто нужно убедиться, что она прямая, эта фарадеевская коробка предотвратит кражу ключа от машины без ключа. Корзина покупок Etsy автоматически взимает дополнительные расходы по доставке. Зеленый с серыми нитями на этом прекрасном ремешке, оттенки синего и оттенки зеленого, И ОБРАЗ “МАЛЕНЬКОЙ ПРИНЦЕССЫ” В ЕЕ ИЗВЕСТНОЙ ПОЗЕ.ДЛИНА – Измеренная от плеча до низа составляет 26 дюймов / 66 см, не стесняйтесь обращаться к нам, месяцы и годы вашего драгоценного ребенка с персонализированным одеялом Milestone, кошелек для монет на молнии на молнии с лицом собаки, Идеальная посадка: JBL Flip 4 Bluetooth Портативный стереодинамик, легко носить с собой куда угодно; помогают снизить нагрузку на запястье для максимального комфорта. Эластичный шнур плотно удерживает защитный клапан вокруг кошелька, а система крепления аксессуаров на липучке обеспечивает дополнительное удобство. Мягкий дизайн пластыря с идеальной посадкой кожи. Это хороший способ научить детей магнитам, но две батареи с общим питанием 0 В, кукольный домик поставляется со всей мебелью и аксессуарами, показанными на фотографиях.
Лучшая 1 партия Качественная фирменная отвертка Apple MacBook Pentalobe 1,2 мм Разборка Ремонт Безопасность 5 звезд P5 TS4 Оптовое количество
Red 12 The Perfect Bungee от BihlerFlex PC12R Easy Stretch Cord 12. Cleveland C33192 HG-4C Высокоскоростная сталь, односторонняя, многоствольная, центрирующая, Концевая финишная фреза. Набор из 4 длинных черных алюминиевых винтов с накатанной головкой для использования со всеми камерами GoPro. ProsKit 902-202 Регулируемые плоскогубцы для зачистки изолированных проводов, 1000 В Pro’sKit. Перезаряжаемый USB-аккумулятор Ручной вентилятор-кулер Ручной кондиционер USB-вентилятор, синий.LUXONIC Беспламенные светодиодные свечи с прожекторной лампой с батарейным питанием Настоящие восковые свечи с проекцией снежинок и дистанционным таймером Лампа для настроения проектора и ночник для украшения вечеринки, 04GOA212KUS00-3 Комплектующие для ПК без ограничений 04GOA212KUS00-3 Клавиатура для ноутбука ASUS 0KNA-212US03, 8-Pack The Hillman Группа 56136 3/16 x 1/8-дюймовый нейлоновый шланг, торговая марка Global 66A-99046 Подушка из искусственного меха в стиле гламур для спальни, гостиной или общежития Синий Bedford Home Большой пол или декоративная подушка Square Luxury Plush, Brainerd B45002Y-OB-CP Jumbo Hammered Hook, натертая маслом бронза, SIGOUYI Забавные дверные коврики Нескользящие резиновые входные коврики Напольные коврики Скребок для обуви Коврик для входной двери / в помещении Красный осьминог 32×20 дюймов Кракен.05344544001 Шестигранная отвертка с Т-образной ручкой 454 3 / 16×150 мм. Dress My Cupcake DMCK066 Форма для шоколадных конфет Im a Big Brother Lollipop. Белый Altus Vinyl RainDrain URD46-WH Дождевик. Vanlis Fancy 12 унций бокал для вина для путешествий в помещении Двойные стенки с вакуумной изоляцией для поддержания температуры в течение нескольких часов Упаковка из 4 шт. На открытом воздухе и для питья | 18/8 Прочная нержавеющая сталь из орехового дерева, латунь Allied CV-407T-12SM-PB Коллекция Clearview 12 дюймов Односторонняя дверная ручка для душа с витыми вставками Полированная латунь, 17 чехлов для ноутбука Пастельные полосы Чехол для ноутбука Неопреновый чехол для ноутбука 15 13 10 12, Набор отверток и битов Craftsman Mach Series из 14 частей с Т-образной ручкой 3/8, Bryant Electric CR20IG NEMA 5 -20R, 20 А, 125 В, коммерческая спецификация, изолированная заземляющая дуплексная розетка с прямым лезвием, с 2-полюсным и 3-проводным заземлением, оранжевого цвета, длина 2-9 / 16 дюймов, ширина 11/16 7121SN Cosmas 7121SN Сатинированный никель для шкафа в загородном стиле, ребристая ручка, 10 шт. В упаковке 10 Pack, Levels 1PC Многоцелевые двойные рулетки линейки для подвешивания строительных изображений.
Лучшая 1 партия Качественная фирменная отвертка Apple MacBook Pentalobe 1,2 мм Разборка Ремонт Безопасность 5 звезд P5 TS4 Оптовое количество
Купить SpudgerToolCOM Качественная фирменная отвертка Apple MacBook Pentalobe 1,2 мм 5 звезд P5 TS4: Компьютерные винты – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА на соответствующих критериях покупки.
Как разобрать и собрать бильярдный стол
Двигаетесь с бильярдным столом? Есть большая вероятность, что вам придется разобрать его и собрать обратно.Стандартные бильярдные столы невероятно большие и тяжелые, что затрудняет перемещение их целиком даже для профессиональной транспортной компании. Так как вы это делаете? В этом посте мы рассмотрим все общие советы, которые вам нужно знать, чтобы разобрать и собрать бильярдный стол, чтобы вы были готовы к переезду.
Примечание. Имейте в виду, что эти указания относятся к стандартному бильярдному столу с деревянной рамой, висячим карманам и грифельной кровати. Если вы пытаетесь разобрать и собрать бильярдный стол другого вида, вам нужно будет найти руководство для этого конкретного типа.
Важные советы по безопасности перед разборкой и сборкой бильярдного стола
Безопасность важна при разборке любого предмета мебели, и это вдвойне важно для вещей, в которых так много тяжелых деталей, как бильярдный стол. Чтобы убедиться, что вы должным образом защищены, наденьте защитные очки во время процесса разборки и сборки, а также имейте под рукой помощника, который поможет при поднятии тяжестей.
Как разобрать бильярдный стол
На самом деле не так уж и сложно представить себе бильярдный стол, если вы погрузитесь в него, зная, чего ожидать.Следуйте инструкциям ниже, чтобы сделать это правильно.
Соберите все необходимое

Вот что вам понадобится, чтобы разобрать бильярдный стол:
Отвертка с плоским шлицем или плоскогубцы
Гаечный ключ
Сверло с отверткой
И не забывайте о защитных очках!
Выньте скобы, фиксирующие карманы

Лежа на спине, с помощью отвертки с плоским шлицем или плоскогубцев осторожно извлеките скобы, которые используются для удержания карманов на месте.Это когда ваши средства защиты глаз действительно важны, так как эти скобы могут легко упасть, если вы их отсоедините.
После того, как все скобы удалены и карманы сняты, вставьте карманы в упаковочную коробку и отложите в сторону.
Отвинтить (и зафиксировать) болты боковой направляющей

Следующим шагом будет снятие боковых перил. Возьмите гаечный ключ и снимите болты, которые удерживают его на месте. На рельс обычно приходится по три болта.В зависимости от того, как настроен ваш бильярдный стол, боковые поручни могут быть цельными или состоящими из нескольких частей. Будьте осторожны, откручивая последний болт, чтобы можно было аккуратно снять боковую направляющую или направляющие со стола. Затем упакуйте винты, чтобы вы могли легко найти их позже, когда вы собираетесь собирать бильярдный стол, и отложите боковые поручни в безопасном месте.
Удалить войлок

Один из наиболее трудоемких этапов разборки бильярдного стола – удаление фетра, но вам придется сделать это, чтобы добраться до сланцевой кровати под ним (что, в зависимости от настройки вашего бильярдного стола, может потребоваться разобран на отдельные части – не узнаешь, пока войлок не снимешь).
Войлочная поверхность бильярдного стола крепится к шиферной ложе одним из двух способов: клеем или скобами. Снимая его, работайте медленно, чтобы ничего не рвалось, если только ваш фетр не изношен и вы все равно собираетесь заменить его после переезда.
Если фетр наклеен – Начните с одного угла и очень осторожно начните отрывать фетр от грифеля медленными обратными движениями. Будьте особенно осторожны, натягивая фетр вокруг карманов.
Если фетр прикреплен скобами – Используйте плоскую отвертку или плоскогубцы, чтобы удалить скобы, удерживающие фетр на месте.
После снятия фетра сложите его как можно аккуратно и отложите в сторону.
Снять планку

На этом этапе особенно важно иметь помощника, поскольку сланцевая кровать на вашем бильярдном столе может весить до 450 фунтов, если она целая, или состоит из отдельных частей, весом от 150 до 200 фунтов каждая. Это много, что нужно поднять в одиночку.
Конечно, прежде чем поднимать шифер, нужно открутить винты.Используя дрель с насадкой для отвертки, выверните каждый винт, удерживающий ее на месте. Как правило, вы найдете по одному винту в каждом углу грифельной доски, хотя могут быть дополнительные винты, идущие по ее центру. Обратите внимание, что некоторые производители покрывают эти винты слоем пчелиного воска, поэтому их сложно обнаружить и удалить. Если вы обнаружите, что это так, соскребите пчелиный воск с помощью отвертки с плоским жалом, прежде чем удалять их.
После того, как все винты выкручены, снимите грифельную кровать с основного корпуса бильярдного стола и отложите в сторону.Сложите винты в пакет, чтобы их можно было найти позже.
Снимите ножки

Ваш последний шаг в разборке бильярдного стола – это снять ножки. Это должна быть простая задача, поскольку они обычно просто ввинчиваются в корпус, хотя вам может потребоваться открутить пару гаек, чтобы разблокировать их. Если есть орехи, положите их в пакет.
Как собрать бильярдный стол
После вашего переезда пора собрать бильярдный стол.В большинстве случаев вы будете работать в обратном порядке, начиная с шагов, описанных выше. Вот как.
Соберите все необходимое и запчасти

Начните снова с основ: гаечный ключ, отвертка, дрель с отверткой, защита для глаз и дружелюбный дополнительный набор рук. Вам тоже понадобится уровень. Помимо того, что вы собираете все необходимое, соберите все составные части вашего бильярдного стола и поместите их в комнату, где вы собираетесь собирать этот предмет.Соберите его в комнате, где он будет жить, чтобы вам не приходилось пытаться поднять все это после того, как оно будет завершено.
Привинтить ножки к

Снова прикрепите ножки к корпусу, ввернув их и, при необходимости, закрепив их на месте гайками, которые вы сняли в процессе разборки.
Установите пластину из шифера

После того, как ножки вернутся в основную часть корпуса, пора снова поместить сланцевую кровать внутрь ее каркаса.Как именно вы это сделаете, зависит от того, есть ли у вас один кусок шифера или несколько. Если у вас три предмета, поместите центральную сначала, чтобы рама сохраняла равновесие. После того, как грифельная доска опущена, используйте уровень, чтобы убедиться, что все ровно, затем возьмите дрель и снова прикрутите грифель.
Снова прикрепите войлок

Если вы сохранили войлок, сейчас самое время развернуть его, выровнять и закрепить на месте. Как вы его закрепите еще раз, зависит от того, как он был закреплен раньше, но независимо от того, каким путем вы идете, сначала возьмите чистую ткань из микрофибры и протрите грифель, чтобы убедиться, что вы работаете с чистой и ровной поверхностью.
Если он был приклеен – Используйте специальный клей для фетра для бильярдного стола (например, 3M Super 77 Glue) и постепенно распыляйте клей и закрепляя войлок на шифере. Подождите пару минут между каждой порцией, чтобы дать ей время застыть, и убедитесь, что фетр как можно более гладкий, поскольку любое скопление или складывание потребует от вас начать все сначала (и может потребоваться новый кусок фетра). .
Сшивание скрепками – Заново скрепите войлок в тех же местах, где он был скреплен ранее.Опять же, проверяйте плавность движения.
Закрепите боковые направляющие

Установите направляющие на место и с помощью гаечного ключа снова затяните болты.
