Как снять головку с шуруповерта: Как снять патрон с шуруповерта. Виды крепления патронов и др.

Содержание

Как снять патрон с шуруповерта Dewalt

Шуруповерты и дрели сегодня являются одним из самых востребованных инструментов в быту. Такие конструкции позволяют решать очень много задач, выполняя их намного быстрей и проще.

Сегодня на рынке представлено огромное количество моделей данной продукции. Ознакомиться с некоторыми техническими параметрами шуруповертов можно, посетив сайт http://dewalt.su/.

Конструкция патронов

Шуруповерты представляю собой относительно простые конструкции, состоящие из нескольких элементов. Одним из самых важных рабочих органов здесь является зажимной патрон, состоящий из нескольких основных компонентов:

  • Корпуса, который выполняется в виде полого металлического цилиндра. На этом каркасе также присутствуют специальные кольца и подвижные кулачки, с помощью которого производится фиксация рабочего инструмента.
  • Гильзы, регулирующей степень зажима кулачков.

Сегодня патроны современных шуруповертов крепятся на валу с помощью 2 основных способов:

  • Конус Морзе. Такая конструкция позволяет более надежно удерживать элемент на оси.
  • Соединение с помощью резьбы и фиксирующего винта.

Алгоритм снятия

Процесс снятия патрона на резьбовом соединении происходит в несколько шагов:

  1. В первую очередь производится откручивание резьбы. Для этого применяют специальный Г-образный шестигранный ключ. Его нужно вставить и зажать кулачками, а после чего включить шуруповерт и провернуть патрон. При этом ключ должен удариться об какую-то твердую поверхность. Это позволит немного ослабить саму резьбу. Сам процесс должен занимать минимум времени (включение – выключение).
  2. Когда фиксация патрона дополнительно производится с применением специального фиксирующего винта, то его нужно открутить. Зачастую такие зажимы имеют левую резьбу, поэтому это нужно учитывать при откручивании.

В случае, когда данный алгоритм не принес успеха, нужно полностью разбирать шуруповерт и вынуть из него вал с патроном и редуктором.

После этого он фиксируется в тисках и с помощью трубного ключа можно попробовать открутить элемент.

Для демонтажа патронов, которые крепятся на конусе Морзе, нужно с помощью молотка просто выбить хвостовик из гнезда корпуса. Следует понимать, что прикладывать нужно только умеренные усилия, так как можно очень легко повредить всю систему.

Если вы не можете самостоятельно снять патрон, тогда обратитесь к специалисту, который сделает это быстро и эффективно.

Как снять и поменять патрон на дрели: tvin270584 — LiveJournal

В электрических дрелях для надёжной фиксации свёрл применяется специальное устройство, которое называется зажимной патрон. В бытовых дрелях наиболее широко используются кулачковые патроны. При интенсивном использовании они могут выйти из строя и потребовать замены или ремонта. Во время этих операций часто возникают проблемы.

В статье мастер сантехник расскажет, как снять и поменять патрон на дрели.

Основные виды патронов для дрели

Патрон служит посадочным местом, держателем основного рабочего элемента дрели, шуруповерта или перфоратора. Это может быть не только сверло, но и бур по бетону для инструментов с ударной функцией, специальная насадка в виде крестовой или плоской отвертки. Существуют специальные насадки для дрели, предназначенные для шлифовки, зачистки различных поверхностей. Они крепятся на округлом или многогранном штыре, который также устанавливается в патрон.

Патроны для дрелей отличаются по конструкции и способу установки на инструмент и разделяются на три вида:

  • Конусные;
  • Зубчато-венцовые;
  • Быстрозажимные.

Конусный патрон
Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43” до 1°30’26”.
Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.
Зубчато-венцовая конструкция

Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.

Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.
Быстрозажимной патрон

Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.

Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.
Чтобы гильза не раскручивалась во время работы инструмента, в ее основании предусмотрен дополнительный блокиратор.
Как снять патрон
Так как все виды патронов для дрелей имеют свои конструкционные особенности, то и их демонтаж предусматривает выполнение разных действий. Понадобятся и специальные инструменты.
Возможен демонтаж и подручными или взаимозаменяемыми средствами, но при первой разборке не рекомендуется экспериментировать, так как можно повредить инструмент.
В целом же, процедура не представляет ничего сложного и вполне выполнима самостоятельно в домашних условиях.
Конусный патрон
Метод крепления патрона способом Морзе является одним из самых надежных, но при этом не предусматривает сложных манипуляций. Конструкция отлично выдерживает силовые нагрузки вдоль оси как в обычных дрелях, так и в инструментах с ударной функцией. Поэтому он так широко распространен на производственных предприятиях.
Демонтируется патрон несколькими способами.
Необходимо нанести удар молотком снизу по корпусу патрона. Главное, чтобы удар был направлен вдоль оси по направлению к месту посадки режущего элемента – сверла.

Отсоединить патрон, расклинивая поверхности: вставить в зазор между патроном и корпусом дрели, например, зубило и, подбивая его молотком, осторожно снять вал. При этом очень важно не бить в одно место, чтобы не произошел перекос вала: постепенно выдвигая вал патрона, зубило нужно вставлять в разные места.


Использовать специальный съемник, наподобие тех, которые используются для демонтажа подшипников.
В большинстве ручных дрелей с конусными патронами подшипник вала вмонтирован внутри корпуса инструмента. Но существуют также модели, где он расположен снаружи. В таком случае съем следует производить максимально осторожно, иначе есть вероятность повредить подшипник. Если вал прикипел слишком сильно и не поддается снятию, не стоит бить по нему молотком со всей силы.

В этих случаях рекомендуется попробовать обработать поверхность антикоррозийными средствами – керосином, аэрозольным препаратом WD-40.
Зубчато-венцовый патрон

Зубчато-венцовый патрон накручен на встроенный в дрель штифт. Соответственно, для демонтажа устройства его нужно просто выкрутить в обратном направлении, но при этом следует учитывать некоторые нюансы.

Особенность резьбового крепления патрона в том, что на выходящем из дрели штифте резьба правосторонняя, а на самом патроне – левосторонняя. Таким образом, во время работы инструмента, патрон, проворачиваясь по часовой стрелке, сам автоматически накручивается и затягивается на валу.
Такая особенность гарантирует его надежную фиксацию на дрели, исключает люфты и самопроизвольный сброс элемента от вибрации. Эту специфику посадки патрона следует учесть и при его снятии – во время работы дрели патрон накручивается на ось до упора, резьба зажимается с максимальной силой.
Поэтому, чтобы раскрутить его обратно, потребуются такие инструменты:

Рассмотрим порядок выполнения действий.
Специальным ключом для зажима режущего элемента (сверла) до упора провернуть цангу против часовой стрелки и опустить таким образом фиксирующие лепестки.

Если теперь заглянуть в патрон, то можно в центре донышка увидеть винтовую головку под крестообразную или звездообразную отвертку. Для предотвращения откручивания этого винта он сделан с левосторонней резьбой. Значит откручивать его следует вращением отвертки в правую сторону, предварительно зажав узел в слесарные тиски.

Возможно, шлицы винта за годы эксплуатации забились и, чтобы произошел их захват битой отвертки, вращая ее, одновременно следует по ней легко постукивать пассатижами или молоточком, пока не почувствуется зацеп.

Удалив винт с левосторонней резьбой, вставляем в патрон шестигранный ключ и затягиваем его.

Зажимаем свободную сторону шестигранника в губках тисков и с помощью подходящего рожкового ключа срываем гайку на дрели, которой патрон закреплен к шпинделю инструмента.

После этого можно освободить Г-образный шестигранник из тисков и вращением его влево, полностью выкрутить зажимной узел с вала шпинделя.
Быстрозажимной патрон
В зависимости от производителя и модели инструмента, быстрозажимные патроны крепятся на дрель двумя способами – накручиваются на штифт с резьбой или фиксируются на специальных шлицах.
В первом случае его съем производится точно так же, как и зубчато-венцового устройства:

  • Опустить зажимные лепестки;
  • Выкрутить стопорный винт;
  • Зажать в патроне шестигранник или вороток;
  • Зафиксировав основание вала, выкрутить его легкими ударами молотка по шестиграннику.

Второй вариант со шлицами используется в современных устройствах и не предусматривает для снятия применения каких-либо инструментов. Все производится руками в автоматическом режиме легко и непринужденно. Нужно лишь крепко зажать рукой верхнее кольцо патрона, а нижнее провернуть против часовой стрелки до появления щелчка.

Ориентироваться можно и по специальным меткам на корпусе патрона. Они указывают, до какого положения нужно прокрутить нижнее кольцо, чтобы снять устройство.
Замена патрона

В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:

  • С конусным соединением;
  • С резьбой.

Патроны, для установки на дрель которых используется резьба, снимаются по вышеописанной схеме. При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена.

Маркироваться такие зажимные патроны могут следующим образом:

  • 1,5–13 М12х1,25;
  • 1,5–13 1/2 – 20UNF.

Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.

Закручиваем с помощью рук, вращая вправо, новый патрон на резьбу шпинделя дрели, пока он своим донцем не упрется в зажимную гайку.
Закрепляем в нем шестигранник и его свободный конец зажимаем в тиски. Затем с помощью рожкового ключа закручиваем зажимную гайку вправо до упора и удаляем из патрона шестигранный ключ.

Теперь остается в отверстие в центре донышка вкрутить винт с левосторонней резьбой, используя для этого отвертку с соответствующей битой. Патрон необходимо предварительно зажать в тиски, а кулачки максимально убрать внутрь.

Для того чтобы убедиться, что патрон заменен правильно, проверяем прочно ли он сидит на инструменте, а сверло просто и крепко закрепляется. Пробные сверления показали, что инструмент работает как новенький. Значит он полностью приведен в порядок и может работать по своему прямому назначению.
Видео
В сюжете – Как снять и поменять патрон на дрели

С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:

Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.
Видео
В сюжете – Как снять патрон с конусом с электродрели и сверлильного станка

В сюжете – Как снять патрон с шуруповерта и дрели

В сюжете – Замена патрона дрели

Возможные проблемы с патроном при работе дрели
Чтобы с дрелью не случались проблемы, на ней нужно уметь правильно работать. Дрель — универсальный инструмент, с её помощью можно сверлить дерево и металл, пластик и кафель, камень и стекло, бетон и кирпич.
Дрелью нельзя выполнять фрезерные работы. Сверлильный патрон не рассчитан на боковую нагрузку и быстро выйдет из строя. Огромное значение имеет:

  • Правильный выбор сверла;
  • Правильная заточка режущей части сверла;
  • Обязательная разметка центра отверстий с помощью керна.

Нужно умело пользоваться выбором нужной скорости, подачи, режима работы в зависимости от материала заготовки. Все эти факторы напрямую влияют на надёжную работу сверлильного патрона.
Возможные проблемы с патроном:

  • Патрон слетает. Такая проблема довольно часто встречается даже на новых дрелях при конусной посадке кулачкового патрона, когда сверлится глубокое отверстие. Нужно поднять сверло, чтобы освободить его от стружки, и в этот момент патрон слетает с конуса. Исправить положение можно увеличением натяга в конусном сопряжении. Для этого патрон нагревается в масле или духовке до температуры 110 градусов и сажается на холодную оправку дрели;
  • Работа дрели всегда происходит в грязных условиях. Это пыль, грязь, стружка, опилки и другой мелкий мусор. При попадании внутрь патрона этот мусор может вызвать заклинивание резьбовых соединений, в частности, у кулачков. Здесь выход только один. Требуется разборка патрона, чистка и промывание движущихся частей. Перед сборкой все подвижные детали смазываются литолом. Особенно много в патрон сыплется отходов при сверлении потолочных поверхностей. Здесь можно задуматься о защите патрона половинкой небольшого резинового мячика;
  • Биение патрона может быть вызвано разными причинами. Например, изношен посадочный конус Морзе. Это можно проверить с помощью краски. Наносится равномерный слой на конус, насаживается патрон. Затем снимается и изучается след, который он оставил на конусе. Другой причиной может быть неравномерный износ кулачков. В этом случае их нужно менять. Но чаще меняют разбитый патрон на новое зажимное устройство.

В умелых руках бытовая дрель творит чудеса. С её помощью сверлятся отверстия в прочных и мягких материалах. Зажимной патрон — важный узел сверлильной машины. Именно он обеспечивает надёжность крепления сверла и точность сверления. Поэтому для домашнего мастера очень важно уметь самостоятельно обеспечить мелкий ремонт и замену этой части устройства.
В продолжение темы посмотрите также наш обзор Как разобрать и смазать сверлильный патрон

Источник

https://santekhnik-moskva.blogspot.com/2020/10/Kak-snyat-i-pomenyat-patron-na-dreli.html

Аккумуляторный шуруповерт Hitachi. Принципы работы.

Шуруповерт — инструмент, без которого не обойтись при любых отделочных работах. Завинчивание и вывинчивание саморезов, шурупов, болтов, сверление, все эти операции становится проще выполнить, если у вас под рукой есть аккумуляторный шуруповерт. Этот инструмент незаменим, если крепежные работы приходится производить на объекте, где отсутствует электрическая сеть. Кроме того он достаточно несложен в использовании, при наличии определенной сноровки его быстро сможет освоить даже непрофессионал. Однако, чтобы инструмент прослужил долго, необходимо четко соблюдать правила эксплуатации и безопасности, придерживаться правильного режима работы, помнить о допустимых величинах и продолжительности нагрузок и т.д.

Комплектация. В комплекте с аккумуляторным шуруповертом Hitachi обычно идет зарядное устройство, батарея, одна двусторонняя или две отдельные насадки-отвертки (плоская и крестовая).

Зарядка. Перед тем как начать использовать аккумуляторный шуруповерт, необходимо зарядить батарею. Делается это следующим образом: зарядное устройство подключается к розетке посредством сетевого штекера (при этом должен загореться красный сенсор), затем необходимо установить батарею, при этом аккумулятор должен соприкасаться с основной платой зарядника. Следите за тем, чтобы аккумулятор не подвергался воздействию прямых солнечных лучей и не перегревался. Если это все же произошло, то сначала дайте ему остыть, и только после этого заряжайте. После того, как батарея будет заряжено, обязательно отключите зарядное устройство от источника тока. Всякий раз следите за тем, чтобы батарея была надежно зафиксирована в зарядном устройстве! Неаккуратная установка батареи может привести к деформации клемм зарядного устройства.

Снятие и установка аккумулятора. Чтобы извлечь аккумулятор из шуруповерта, достаточно нажать на фиксатор, при установке необходимо следить за направлением. Будьте внимательны, чтобы не закоротить контакты аккумулятора.

Крутящий момент. Шуруповерты Hitachi оснащены регулировочным кольцом, которое позволяет контролировать вращение сверла. Кольцо это располагается за патроном, когда шуруп уже закручен, патрон прекращает движение, в то время как работа двигателя продолжается — это позволяет избежать срыва шлица и ухода шурупа в глубину.

В некоторых случаях необходимо, чтобы муфта проскальзывала при определенном усилии, для этого и необходим регулятор. Он имеет 22 позиции и показывает крутящий момент, который можно изменить, выбрав одну из них. Позиция «1» – это наименьший крутящий момент, а «22», соответственно, наибольший. Конкретный выбор крутящего момента зависит от материала и самореза, который необходимо в этот материал ввинчивать.

Максимальный крутящий момент — это режим сверления. Работы по сверлению обычно производятся на второй передаче.

Направление вращения. Регулируется при помощи реверсивного переключателя. Когда переключатель находится в позиции “R” насадка-отвертка вращается по часовой стрелке, когда он находится в позиции “L” – против часовой. В этом режиме она может использоваться для выкручивания саморезов. Помните, что менять направление вращения, когда инструмент находится во включенном состоянии, строго не рекомендуется, поскольку это может привести к повреждению двигателя!

Скорость вращения. Для того чтобы изменить скорость вращения аккумуляторного шуруповерта Hitachi достаточно увеличить или ослабить силу нажатия на курок. На низких скоростях удобно заворачивать шурупы, а высокую скорость включают, когда необходимо что-то просверлить.

Наконечник инструмента, установка и снятие. Чтобы открыть зажим на бесключевом патроне шуруповерта, поверните манжету против часовой стрелки, крепко удерживая кольцо. Затем установите выбранный наконечник и закрепите его, завернув манжету в обратную сторону, по часовой стрелке. Когда шуруповерт используется, манжета должна быть надежно зафиксирована и заблокирована. Следите за втулкой, если в процессе работы она начинает ослабляться — своевременно ее затягивайте. В случае, если манжету не удается отвернуть, зажмите в тиски установленный наконечник, колпачок установите в позицию «1-11», и поверните ее против часовой стрелки.

Если втулка затянута в сторону LOCK, не пытайтесь применять для завинчивания силу — так вы можете повредить бесключевой патрон.

Завинчивание шурупов. Включите шуруповерт, введите жало отвертки-насадки в шлиц на головке шурупа и надавите — отвертка начнет вращаться и завернет шуруп. При отсутствии давления на инструмент насадка автоматически останавливается, возобновляя работу только тогда, когда входит в контакт с поверхностью шурупа.

Не пытайтесь прикладывать излишнюю силу и вмешиваться в работу инструмента, он действует эффективнее, когда работает со штатной скоростью и стандартным усилием. Держать шуруповерт необходимо строго перпендикулярно к головке шурупа. В любой другой позиции шуруповерт будет работать хуже, к тому же вы рискуете повредить отвертку-насадку, либо головку шурупа.

Хранение шуруповерта. Крепежные болты необходимо регулярно проверять, они должны быть надежно затянуты. Инструмент необходимо протирать мягкой сухой тряпкой, избегая его загрязнения. Не используйте для протирки бензин, растворитель и прочие агрессивные жидкости — они могут повредить корпус. Если необходима более тщательная протирка, используйте смоченную в мыльной воде и хорошо отжатую тряпку.

Как снять патрон с шуруповерта makita, интерскол, bosch

07. 12.2017

У владельцев шуруповёртов иногда возникает необходимость снять патрон с электроинструмента. Это может быт вызвано различными обстоятельствами:

  1. Ремонт, смазка и чистка этого узла.
  2. Желание заменить данный патрон другой моделью (иной конструкции, размера).

Данная операция не требует каких-то особых инструментов, умений и навыков. Но, выполняя её, необходимо помнить некоторые особенности, усложняющие действия по разборке. Большинство трёхкулачковых самоцентрирующихся патронов, устанавливаемых на шуруповёрты, быстрозажимные. То есть, имеют несколько отличий от обычных (ключевых типов):

  1. Узел имеет пластмассовую поверхность, способную разрушаться даже при минимальных механических воздействий на неё металлическими инструментами.
  2. Очень близкое расположение патрона к корпусу дрели, с маленьким зазором, который не позволит зафиксировать шпиндель трубным ключом или тисками.

Ещё один фактор, который может усложнить разборку самым лёгким способом, это относительная маломощность шуруповёрта (если сравнивать с дрелями).

Первый обязательный этап! Вывинчивание фиксирующего винта

Первым, обязательным, этапом при снятии патрона с большинства бытовых шуруповёртов является вывинчивание фиксирующего винта, расположенного с торца шпинделя между кулачками. Это крепёжное изделие предназначено для предохранения быстрозажимного узла от самостоятельного «свинчивания» при работе с нагрузкой в режиме реверса (против часовой стрелки).

Например, при вывинчивании старых крепёжных изделий, когда необходимо увеличивать крутящий момент. При этом патрон может оставаться неподвижным, зафиксированным битой в обрабатываемой поверхности, а шпиндель будет совершать вращения «влево» (против часовой стрелки) и самостоятельно выкрутится из крепёжного узла шуруповёрта.

Чтобы не возникало таких ситуаций, производители применяют контрольный винт с «левой» резьбой. Именно его необходимо в первую очередь снять, выполняя следующие действия:

  1. Развести кулачки, чтобы между ними свободно проходил наконечник отвёртки.
  2. Выкрутить винт, выполняя вращения в правую сторону, так как он имеет «левую» резьбу.

Внимание! Канавки на головках винтов могут быть различного размера и формы (прямой или крестообразной). Поэтому необходимо иметь отвёртки с разными наконечниками.

Свинчивание быстрозажимного патрона со шпинделя шуруповёрта
После того, как из торца шпинделя был вывинчен фиксирующий винт с «левой резьбой», можно снимать быстрозажимной патрон с шуруповёрта.

В связи с тем, что зазор между муфтой и корпусом составляет несколько миллиметров, то зафиксировать шпиндель при помощи тисков или трубного ключа не представляется возможным. Поэтому существует несколько других способов для снятия патрона.

Удерживая патрон рукой

Самый простой способ – это удерживать патрон рукой. Для этого необходимо выполнить следующие действия:

  1. Надеть спецовочную перчатку на ту руку, которая будет держать патрон.
  2. Установить регулятор крутящего момента на максимальный показатель или перевести шуруповёрт в режим сверления.
  3. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
  4. Свести кулачки патрона до минимального зазора.
  5. Удерживая патрон одной рукой, защищённой перчаткой, запустить вращение шуруповёрта в реверсном направлении (против часовой стрелки). Пока будут расходиться кулачки, электродвигатель наберёт обороты, и в момент их полного раскрытия получится своеобразный удар, который должен сдвинуть резьбовое соединение. Теперь свинтить патрон не составит особого труда.

Внимание! Это способ небезопасный! Запрещается им пользоваться при подтверждении хотя бы одного пункта:

  1. Отсутствие спецовочной перчатки.
  2. Мощность шуруповёрта превышает 500 Ватт.
  3. Неуверенность в собственных силах.
  4. Отсутствие хорошей физической подготовки (подростки, женщины, люди преклонного возраста).

Если данный способ не подходит по указанным выше запрещающим причинам или оказался безрезультатным, то необходимо применить следующие.

При помощи Г-образного инструмента

Данный способ вполне простой и безопасный, поэтому является приоритетным. Выполнять действия необходимо в следующей последовательности:

  1. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
  2. Закрепить в кулачках Г-образный инструмент. Лучше всего шестигранный ключ.
  3. Установить регулятор крутящего момента на максимальное значение или перевести его в режим сверления.
  4. Переключить направление вращения шпинделя в реверсный режим (против часовой стрелки).
  5. Запустить двигатель и дать ему возможность набрать максимальные обороты.
  6. Подвести вращающийся, закреплённый между кулачками, Г-образный инструмент к жёсткому упору. Например, слесарным тискам, гимнастической гире.
  7. В момент удара закреплённого Г-образного инструмента произойдёт быстрое свинчивание патрона со шпинделя.

Внимание! Патрон откручивается очень быстро, в течении менее одной секунды. Поэтому необходимо предусмотреть, чтобы он падал с минимальной высоты, то есть упор, о который будет происходить ударение Г-образным инструментом, должен находиться как можно ближе к полу.

Возможен и второй вариант этого способа:

  1. После вывинчивания винта и закрепления огранённого ключа (трёх-, четырёх-, пяти-, шестигранного) между кулачками, удерживаем шуруповёрт в одной руке, а с помощью другой наносим удар молотком (киянкой) по плечу торчащего инструмента, чтобы вращение происходило против часовой стрелки.
  2. «Сорвав», таким образом, патрон с места, откручивать можно продолжать рукой.

Этот подвид откручивания особенно эффективен в тех случаях, когда нет напряжения в сети (сетевой шуруповёрт), разряжен аккумулятор или электроинструмент находится в нерабочем состоянии.

Снятие патрона с разобранного шуруповёрта

Все вышеперечисленные способы предполагают снятие патрона с целого шуруповёрта. Но может возникнуть ситуация, когда электроинструмент окажется разобранным. Патрон будет снят с шуруповёрта вместе с редуктором.

Тогда снять кулачковый узел можно двумя способами:

  1. Закрепить редуктор между губок тисков, используя мягкие прокладки (например, деревянные), чтобы не повредить корпус. Закрепить Г-образный инструмент в кулачках, и попробовать «сорвать» патрон при помощи молотка.
  2. Подобрать торцевой гаечный ключ таким образом, чтобы он плотно садился на три шпильки редуктора (можно начать с размера №19).

Удерживая патрон одной рукой, второй проворачиваем ключ против часовой стрелки.

Конструкции большинства производителей современных бытовых шуруповёртов с быстрозажимными трёхкулачковыми патронами очень похожи, поэтому методы разборки применимы к большинству моделей.

Самым простым и безопасным способом является использование Г-образного огранённого инструмента, зажимаемого между кулачками патрона.

Как снять патрон с шуруповерта Ссылка на основную публикацию

Источник: https://instrumentiks.ru/sovety/kak-snyat-patron-s-shurupoverta

Как снять патрон с шуруповёрта «Интерскол», «Макита» и других марок

В шуруповёртах или дрелях подвижным механизмом является патрон. Соответственно, он имеет особенность быстрее изнашиваться и приходить в негодность, появляется необходимость в его замене. Существуют разные методы его извлечения в зависимости от марки инструмента и способа его крепления. Зная это и имея в распоряжении определённый набор инструментов, можно правильно и без труда произвести замену патрона. Речь об этом пойдёт ниже.

Причина замены

Как правило, замена патрона на шуруповёрте производится по причине того, что он либо полностью вышел из строя (рассыпался), т. е. когда кулачки в нём уже абсолютно не выполняют свою функцию и полноценно зажимать сверло уже становится невозможным, либо если он начинает люфтить.

Если он люфтит, следствием этого также будет плохое зажатие сверл, и они постоянно при работе будут вылетать.

Типы и их особенности

Существуют три основных типа:

  1. Ключевые.
  2. Быстрозажимные.
  3. Конусные.

Оснастка в разных типах закрепляется разными способами, и по надёжности фиксации оснастки они также различаются. Для того чтобы определиться с выбором и купить правильный тип, надо учитывать, в каких условиях будет происходить эксплуатация устройства.

Из всех трёх типов по степени надёжности фиксации оснастки можно поставить на первое место конусный патрон, на второе — ключевой и на последнее — быстрозажимный. Быстрозажимные, в свою очередь, подразделяются ещё на два подвида:

  • одномуфтовые;
  • двухмуфтовые.

Быстрозажимные типы, помимо минуса, заключающегося в ненадёжном фиксировании оснастки, имеют одно существенное преимущество — это скорость смены сверл. Он достаточно легко и быстро раскручивается и закручивается, и для этого не требуется никаких дополнительных устройств, все производится руками.

Ключевые немного уступают в скорости смены оснастки быстрозажимным, но по надёжности они значительно их превосходят.

Патроны, закрепление оснастки в которых производится при помощи специального ключа, довольно широко распространены и являются самыми популярными.

Обычно их выбирают, когда предполагается использование дрели в качестве отбойного молотка, где он постоянно будет бить о сверло и ударная нагрузка будет большая.

Минусом ключевых типов является то, что специальная поверхность на нём и на ключе, имеющая вид небольших желобков и расположенных по кругу патрона, благодаря которой происходит сцепление ключа, со временем может стираться, и ключ будет проскальзывать при затягивании или ослаблении кулачков.

Последний тип — это конусный. По степени надёжности фиксации оснастки он является лидером, но для того чтобы снять сверло или биту, необходим дополнительный расклинивающий элемент. Конусные типы ещё называют универсальными, т. к. можно насадить специальный переходник с нарезанной резьбой и на него уже накрутить другой патрон, к примеру, ключевой.

Как снять патрон с инструмента

Если во время эксплуатации инструмента появилась надобность в ремонте патрона или же необходимо его заменить, то прежде чем приступать к разборке, нужно ознакомиться с несколькими способами крепления его к валу, а точнее, с тремя. Способы крепления:

  • при помощи конуса Морзе;
  • посредством резьбы;
  • с помощью фиксирующего винта.

Первый тип крепления достаточно распространён в шуруповёртах и обладает высокими показателями надёжности. Здесь принцип его соединения с валом инструмента заключается в заточенном под определённые параметры конусе, который находится на валу.

В свою очередь, углубление в виде конуса с соответствующими выемками находится на патроне. Когда он насаживается на шуруповёрт, происходит прочная фиксация первого с последним, что обеспечивает надёжную и бесперебойную фиксацию и позволяет его заклинить на валу.

У второго типа прикрепления к валу несколько иной принцип фиксации. В его основе лежит нанесение резьбы на вал. Чтобы разобрать или установить патрон, достаточно просто его открутить. На инструментах с таким типом соединения с валом может заклинить патрон, когда его необходимо открутить, чтобы отремонтировать или заменить.

Третий тип прикрепления к валу не является самостоятельным, а выступает как дополнение к надёжности фиксации.

Он усиливает прочность второго типа соединения с валом инструмента путём закручивающегося винта. Для того чтобы его снять или закрутить, необходимо по максимуму разжать кулачики и получить доступ к винту.

На шляпке винта, как правило, расположена насечка для фигурной отвёртки.

У такого винта левая резьба. Она предназначена для предотвращения его откручивания во время работы.

Как поменять патрон на шуруповёрте

Патрон на инструменте марки «Интерскол» крепится к валу резьбовым способом и контрболтом, который нужно предварительно выкрутить, максимально ослабив ключом кулачки, чтобы получить к нему доступ.

На шуруповёрте «Макита» патрон снимается также в следующем порядке:

  • откручивание контрболта;
  • откручивание самого патрона;
  • непосредственная замена.

Откручивать винт следует по часовой стрелке, ослабив до максимума перед этим кулачки. После извлечения винта нужно найти шестигранник на восемь и вставить его в вал, зажав после этого кулачки. Затем нужно поставить шуруповёрт в режим реверса и, держа одной рукой шестигранник, второй рукой нажимать на кнопку пуска шуруповёрта.

Примечание: Патрон будет проворачиваться и выкручиваться достаточно легко, если им пользовались не слишком часто и небольшой промежуток времени, тогда он не успеет сильно затянуться. Если же им пользовались длительное время, то придётся приложить небольшие усилия для того, чтобы его выкрутить.

После того как вы выкрутили старый патрон, новый установить достаточно просто. Нужно переключить шуруповёрт в обычный режим, когда вращение происходит против часовой стрелки, насадить его на вал и короткими вращениями затянуть. Затем следует затянуть контрболт.

Шуруповёрты «Бош» зарекомендовали себя на рынке как очень качественные, так как все детали инструмента стойкие к износу и, что немаловажно, надёжно фиксируются друг с другом. При демонтировании патрона последнее из перечисленных свойств может существенно затруднить и растянуть процесс раскручивания фиксирующего болта, ввиду того, что он надёжно скреплён герметиком.

По этой причине при разборке патрона на этом шуруповёрте может понадобиться электрический гайковёрт.

Самозажимный и быстрозажимный типы

Самозажимный тип имеет ряд отличий от быстрозажимного. Первое отличие — это, конечно же, его одноимённая функция, благодаря которой, будь то сверло или бита, будет дополнительно зажиматься в процессе эксплуатации устройства. Отличить самозажимный тип от быстрозажимного можно по характерному щелчку при затягивании и ослаблении кулачков.

Быстрозажимный тип не имеет функции зажима оснастки во время работы шуруповёрта, соответственно, оснастка в нём фиксируется не так надёжно, как на самозажимном. В конструкцию быстрозажимного типа входит:

  • заклинивающие детали;
  • сам корпус;
  • втулка;
  • зажимные кольца.

Быстрозажимные типы могут быть одномуфтовые и двухмуфтовые. Если вы покупаете шуруповёрт с одномуфтовым типом, то в комплектации к нему ещё должен быть специальный блокиратор, для того чтобы можно было поменять оснастку без прокручивания патрона.

У двухмуфтовых типов смена оснастки производится без какого-либо блокиратора, что очень удобно тем, кому необходимо постоянно менять свёрла. На двухмуфтовых типах оснастка снимается путём придерживания рукой одного кольца на патроне и прокручивания другого кольца.

Разборка быстрозажимного патрона

Разборка быстрозажимного типа проводится для удаления пыли и грязи, которая накопилась за время эксплуатации инструмента. Как правило, на большинстве быстрозажимных типов корпус пластиковый. Для того чтобы его разобрать, необходимо для начала отделить муфту с помощью ножа или отвёртки.

Делать это нужно аккуратно, дабы не повредить и не сколоть пластик. Эта пластиковая муфта держится на патроне с помощью специальных насечек на металле. После удаления муфты можно приступать к снятию верхнего металлического кольца. Этот процесс довольно затруднительный и может занять дольше времени, чем снятие муфты.

Верхнее металлическое кольцо напрессовано на основание болта, и его нужно выбить с помощью какого-нибудь болта, просунув его в место, где фиксируется обычно оснастка в патроне. Затем нужно слегка (но не сильно) зажать его кулачками, чтобы он свободно ходил, но не болтался. Резким ударом по болту можно выбить это кольцо и тем самым разобрать полностью патрон.

Читайте:  Патрон для дрели: как поменять, разобрать, открутить

Обзор некоторых марок шуруповёртов и правила выбора

Практически все марки шуруповёртов обладают определённым набором функций. К этим функциям относится реверс, наличие скоростей инструмента, подсветка. Некоторые модели имеют аккумуляторный тип питания и могут работать в автономном режиме. Как правило, такие модели дороже своих стационарных собратьев, но по мощности могут уступать им. Различие их заключается только в мощности, дизайне, удобстве, цене, комплектации и сроке службы.

Выбирать инструмент с определённым набором функций следует исходя из своих целей и условий, в которых предполагается эксплуатация устройства. Для домашнего пользования обычно выбирают не слишком мощные модели с автономным типом питания, т. к. он наиболее удобен. Если предполагается серьёзное строительство, то нужно останавливать свой выбор на более мощных типах.

Довольно распространённая марка шуруповёрта. Идея и технология производства этого шуруповёрта принадлежит Германии, а само производство осуществляет Китай. Патроны на таких устройствах быстрозажимного типа и по способу насадки на вал шуруповёрта бывают двух видов. У первого типа фиксация патрона с валом осуществляется путём его закручивания благодаря нанесённой на вал резьбе.

А также после его снятия есть возможность насадить биту, т. к. там имеется стандартное шестигранное отверстие. Если разбить в нем отверстие при помощи дрели до 10 мм, то можно насаживать биты без снятия патрона.

Инструмент Hitachi

При выборе шуруповёртов «Хитачи», да в принципе и любой другой марки, следует определиться с типом питания инструмента. Инструмент может работать как автономно (с аккумулятором), так и от сети. Цена на первый тип инструмента будет значительно дороже, нежели чем на второй. Если вам необходимо работать в местах, где нет доступа к электрическим розеткам, то следует выбрать инструмент с автономным типом питания.

Устройство «Зубр»

Помимо известных и популярных марок шуруповёртов, таких, как «Интерскол», «Метабо», «Бош», «Хитачи», которые уже успели зарекомендовать себя на рынке в лучшую сторону как довольно качественные, есть ещё и инструменты отечественного производства, они также не уступают своим конкурентам по качеству и особенностям. Среди них можно выделить шуруповёрты «Зубр».

Их производит Россия в городе Мытищи. Отличаются они универсальностью в применении, способностью работать в разных климатических условиях, в том числе и в морозы, а также наличием моделей с различным типом питания.

Инструменты марки «Зубр» имеют также и относительно высокий срок эксплуатации в сравнении с другими марками. Он составляет 5 лет, у других же марок шуруповёртов в сроке эксплуатации обозначено 3 года.

Источник: https://ObInstrumentah. info/kak-snyat-patron-s-shurupovyorta-interskol-makita-i-drugih-marok/

Как снять патрон с шуруповерта Makita, Интерскол, Bosch — это важно знать

Некоторых интересует, как снять патрон с шуруповерта. Это требуется для выполнения профилактических и ремонтных работ. Выполняя необходимую работу своими руками, можно сэкономить. Существует несколько видов патронов, каждый из которых обладает своими особенностями.

Причина замены

Как правило, замена патрона на шуруповёрте производится по причине того, что он либо полностью вышел из строя (рассыпался), т. е. когда кулачки в нём уже абсолютно не выполняют свою функцию и полноценно зажимать сверло уже становится невозможным, либо если он начинает люфтить.

Если он люфтит, следствием этого также будет плохое зажатие сверл, и они постоянно при работе будут вылетать.

Это интересно: Как и чем склеить пластмассу намертво в домашних условиях

Устройство

Это полый цилиндр из металла, в котором находится специальное кольцо с регулировочной гильзой. Этот элемент устанавливается непосредственно на вал. С помощью конусной поверхности или резьбы осуществляется крепление сверл.

Чтобы разобрать патрон, требуются отвертка, молоток и несколько ключей. Если есть тиски, то выполнить задачу будет легче.

Типы и их особенности

Существуют три основных типа:

  1. Ключевые.
  2. Быстрозажимные.
  3. Конусные.

Оснастка в разных типах закрепляется разными способами, и по надёжности фиксации оснастки они также различаются. Для того чтобы определиться с выбором и купить правильный тип, надо учитывать, в каких условиях будет происходить эксплуатация устройства.

Из всех трёх типов по степени надёжности фиксации оснастки можно поставить на первое место конусный патрон, на второе — ключевой и на последнее — быстрозажимный. Быстрозажимные, в свою очередь, подразделяются ещё на два подвида:

  • одномуфтовые;
  • двухмуфтовые.

Быстрозажимные типы, помимо минуса, заключающегося в ненадёжном фиксировании оснастки, имеют одно существенное преимущество — это скорость смены сверл. Он достаточно легко и быстро раскручивается и закручивается, и для этого не требуется никаких дополнительных устройств, все производится руками.

Ключевые немного уступают в скорости смены оснастки быстрозажимным, но по надёжности они значительно их превосходят.

Патроны, закрепление оснастки в которых производится при помощи специального ключа, довольно широко распространены и являются самыми популярными.

Обычно их выбирают, когда предполагается использование дрели в качестве отбойного молотка, где он постоянно будет бить о сверло и ударная нагрузка будет большая.

Минусом ключевых типов является то, что специальная поверхность на нём и на ключе, имеющая вид небольших желобков и расположенных по кругу патрона, благодаря которой происходит сцепление ключа, со временем может стираться, и ключ будет проскальзывать при затягивании или ослаблении кулачков.

Последний тип — это конусный. По степени надёжности фиксации оснастки он является лидером, но для того чтобы снять сверло или биту, необходим дополнительный расклинивающий элемент. Конусные типы ещё называют универсальными, т. к. можно насадить специальный переходник с нарезанной резьбой и на него уже накрутить другой патрон, к примеру, ключевой.

Как снять и поменять патрон + (Видео)

Если вы столкнулись с заменой патрона, первоначально, следует разобраться со способом его крепления. Для проведения процедуры с минимум усилий, специалисты не рекомендуют перегружать шуруповерт в каждодневном применении.

Если вы без перерыва работаете инструментом в течение пятнадцати минут, вращающиеся части могут перегреться и крепко зафиксироваться в гнезде. Тогда будет сложнее провести замену.

 Эксперты рекомендуют проверенные способы  снятия патрона, описанные ниже:

  1. Открутить резьбовое крепление посредством шестигранника Г-образной формы, который наверняка найдется у каждого хозяина. Далее следует вставить шестигранник (размер — 10 мм) поместить коротким краем в патрон и плотно сдавить в кулачках. После этого запустить и моментально выключить устройство на малых оборотах, чтобы свободный край слегка ударился об стол, таким образом, резьба ослабнет и можно выкрутить патрон.
  2. Если патрон держится на резьбе с фиксирующим винтом, тогда:
    • Открутить винт с левой резьбой по направленности часовой стрелки.
    • Затем вставить шестигранник в кулачки, и быстрым движением руки либо молотка провернуть свободный край против часового хода. Теперь можно откручивать патрон.
  3. Если оба метода не сработали:
    • Достаем из открытого корпуса вал, на котором расположен редуктор и патрон. Для изъятия патрона нужно воспользоваться трубным ключом.
  4. Чтобы  снять и поменять патрон с конусом Морзе нужно иметь при себе молоток, которым хвостовик будет освобождаться из гнезда корпуса.

Как поменять патрон на шуруповёрте

Патрон на инструменте марки «Интерскол» крепится к валу резьбовым способом и контрболтом, который нужно предварительно выкрутить, максимально ослабив ключом кулачки, чтобы получить к нему доступ.

На шуруповёрте «Макита» патрон снимается также в следующем порядке:

  • откручивание контрболта;
  • откручивание самого патрона;
  • непосредственная замена.

Примечание: Патрон будет проворачиваться и выкручиваться достаточно легко, если им пользовались не слишком часто и небольшой промежуток времени, тогда он не успеет сильно затянуться. Если же им пользовались длительное время, то придётся приложить небольшие усилия для того, чтобы его выкрутить.

После того как вы выкрутили старый патрон, новый установить достаточно просто. Нужно переключить шуруповёрт в обычный режим, когда вращение происходит против часовой стрелки, насадить его на вал и короткими вращениями затянуть. Затем следует затянуть контрболт.

Шуруповёрты «Бош» зарекомендовали себя на рынке как очень качественные, так как все детали инструмента стойкие к износу и, что немаловажно, надёжно фиксируются друг с другом. При демонтировании патрона последнее из перечисленных свойств может существенно затруднить и растянуть процесс раскручивания фиксирующего болта, ввиду того, что он надёжно скреплён герметиком.

По этой причине при разборке патрона на этом шуруповёрте может понадобиться электрический гайковёрт.

Правила пользования шуруповёртом

Обеспечить долгое функционирование инструмента возможно, если придерживаться простых правил эксплуатации:

  • оберегать агрегат от влаги;
  • перед использованием обязательно отрегулировать инструмент;
  • отключать аккумулятор во время смены насадок;
  • при длительном неиспользовании периодически запускать шуруповёрт для разрядки аккумулятора;
  • иметь несколько запасных аккумуляторов.

Замена патрона в шуруповёрте в домашней мастерской по плечу любому мужчине. Использовав описанные выше методы, вы гарантированно проделаете данную операцию быстро и с минимумом усилий.

Как правильно разобрать шуруповерт

Шуруповерт, такой весьма необходимый в наборе домашнего мастера инструмент, имеет одинаковый принцип работы для всех марок, которые выпускаются в настоящее время.

Если брать электроприводной аккумулятор, разница между аккумуляторным и сетевым инструментом заключается только в виде подачи питания на электродвигатель. Остальные детали и порядок из подключения одинаковые.

Шуруповерт в разобранном виде

При работе иногда приходится делать инструменту ремонт или профилактический осмотр. Для этого нужно инструмент разобрать. Особенно часто эта операция выполняется по отношению к патрону. В принципе, патрон у всех производителей почти похожий, за исключением некоторых моментов.

  • Все детали и узлы шуруповерта подетально
  • Кроме того, патроны делятся на два вида: кулачковый и быстрозажимной.
  • Если появиться необходимость в том, что бы снять патрон, независимо, для ремонта или для замены, он производится следующим образом.

Подготавливаем оснастку для работы, состоящей из отвертки, шестигранника, подходящего по профилю к патрону, небольшой, но массивный предмет типа гири, пробойник.  Обязательно одеть защитные очки, так как отлетевший мелкий предмет может попасть в глаза.

Процесс демонтажа патрона

Определяем перед началом работы, какой перед нами патрон: с конусом Морзе, просто на резьбе и на резьбе плюс дополнительный фиксирующий винт.

Определяем по маркировке, какой вид патрона. Надпись «1 – 6 В10» это конус Морзе, если «1,0 -11» в российских инструментах и «2-13» мм ½ — 20 UNF» для импортных инструментов, где размер указывается в дюймах.

Трёхкулачковый патрон с метрической резьбой иностранного производства

Конусны патрон снимаем очень просто, просто постукиваете, причем, естественно, осторожно, молоточком по корпусу патрона. Для резьбового немного сложнее.

Снятие патрона: Шуруповерт Бош

Шуруповерты марки bosch, как правило, оборудованы фиксирующим винтом.

  • Ключ ставим в кулачки и затягиваем на пару щелчков.
  • Инструмент кладется на край стола.
  • Надавливая на кнопку стопора, снимаем фиксатор патрона на валу.
  • Патрон снимается против часового хода.

Все действия требуют особого внимания и последовательности при разборке/сборке.

Получив теоретические знания о видах патронов, вам будет проще самостоятельно произвести ремонт шуруповерта Интерскол, Хитачи, а также других производителей.

Способы снятия патрона

  1. Если предстоит замена патрона в шуруповерте с фиксацией типа конуса Морзе, необходима помощь молотка.
  2. Последним хвостовик выбивают из корпусного гнезда.
  3. Иногда метод может не сработать.
  4. В этом случае нужно пойти по радикальному пути:
  5. • разбираем шуруповерт; • достаем вал с редуктором и патроном;
  6. • с помощью трубного ключа выкручиваем зажимной цилиндр.

Источник: https://intehstroy-spb.ru/tehnologii/instrukciya-kak-snimat-patron-s-shurupoverta.html

Снять патрон с шуруповерта Макита, Интерскол, Bosch, Метабо, Деволт, Вихрь, Зубр: как разобрать патрон, ремонт своими руками

Патрон – подвижный металлический цилиндр в шуруповерте, который крепится к валу. Это один из важнейших элементов, удерживающих рабочую биту. Патрон постоянно вращается, потому быстро изнашивается и становится непригодным для закручивания. В таких случаях его придется заменить.

Особенности снятия патронов

Патрон может полностью рассыпаться, становясь непригодным – кулачки в нем не способны выполнять свою задачу, зажать сверло невозможно – или начать люфтить. Нестойкость элемента не позволяет плотно держать биту. Сверла постоянно вылетают при работе.

Внутри патрона прорезана резьба или имеется специальный конус для крепления на вал. Конструктивно элемент разделяется на три вида:

  • быстрозажимный;
  • самозажимный;
  • ключевой или зубчато-венцовый.

Быстрозажимные патроны считаются самыми популярными: хвостик зажимается при ручном вращении гильзы шуруповерта. Основные отличия типов в том, что в одном случае насадки фиксируются рукой, в другом – не обойтись без ключа.

Ручные зажимы позволяют сильно сэкономить время, поскольку пользователю не приходится подбирать ключ. Главное предназначение патрона – обеспечение плотного контакта рабочей биты и остальных механических частей инструмента.

Ключевой вид с этим справляется лучше, потому он считается более надежным.

Быстрозажимные

Конструкция не предполагает наличие функции зажима оснастки при закручивании патрона – бита в нем фиксируется не настолько надежно, в отличие от самозажимного типа. Быстрозажимный патрон состоит из:

  • заклинивающего элемента;
  • корпуса;
  • втулки;
  • зажимного кольца.

Быстрозажимный вид делится еще на два типа:

  • одномуфтовый;
  • двухмуфтовый.

Если пользователь покупает первый тип, то в коробке с шуроповертом должен быть специальный блокиратор – он позволяет сменить оснастку без прокручивания патрона. Двухмувтовые виды позволяют установить биту без дополнительных приспособлений, что удобнее в условиях частой необходимости смены сверла. Оснастка снимается при фиксации рукой одного кольца патрона и прокручивании другого.

Самозажимные

Этот вид заметно отличается от быстрозажимного. Все дело в интересной функции, позволяющей дополнительно зажимать биту в процессе прокручивания шуруповерта. Отличить само- и быстрозажимные типы можно по характерному щелку при расслаблении или затягивании кулачков.

Как снять патрон

Существует достаточно производителей шуроповертов – у каждого есть небольшие секреты разбора крепления патрона. Однако общая конструкция не отличается. Так, есть несколько способов разобрать патрон.

Удерживая патрон рукой

Внутри патрона всегда имеется винтик. Его нужно отверткой выкрутить вправо – по часовой стрелке, так как там обратная резьба. Инструмент вставляется в отверстие патрона. Если винт не поддается понадобится:

  1. Перевести шуруповерт на стандартное (правое) вращение.
  2. Зажать патрон и прокрутить через силу, до предела.
  3. Винт выкручивается.

Когда фиксатор поддался, выставляем режим реверса и зажимаем патрон. Если собираетесь дергать вручную, то лучше выбрать вторую скорость. Дальше рывками по часовой стрелке удается снять патрон с шуруповерта.

Иногда головка не поддается. Тогда переключаем на первую скорость, выбираем режим реверса и зажимаем патрон рукой. Потом нажимаем на пуск и фиксируем головку рукой. Этого хватает в 30-40% случаев, в остальных 60% приходится повозиться, чтобы разобрать шуруповерт.

Способ снятия с разобранного шуруповерта

Иногда редуктор инструмента выходит из строя – для его ремонта патрон нужно снять с вала. Процесс:

  1. Найти и выкрутить контрболт внутри патрона.
  2. Подготовить головку (в большинстве случае – 19 мм, но иногда приходится подбирать размер индивидуально).
  3. Одеть головку на обратную сторону редуктора и плотно зафиксировать.
  4. Другой рукой, легкими движениями раскрутить патрон против часовой стрелки.

Все, путем несложных махинаций удалось снять элемент с разобранного редуктора.

С помощью шестигранника

Вначале, опять же, выкручивается винт внутри патрона – по часовой стрелке. Дальше:

  1. Кулачками зажать шестигранник.
  2. Выставить момент на сверление – рекомендуется, чтобы аккумулятор был зажать на максимум.
  3. Установить режим реверса.

Суть метода в том, что шестигранник должен ударить о что-то твердое. Это может быть стол, камень, металл и др. Потребуется поднести инструмент и нажать на пуск. Шестигранник начнет биться о поверхность и патрон скрутится с вала.

Как разобрать патрон

Со временем механизм забивается пылью, которая образуется при сверлении. При прокручивании слышен характерный хруст, начинается заедание. Для ремонта требуется разборка патрона шуруповерта. Дальше:

  1. Потребуется демонтировать нижнюю муфту (при сборке рекомендуется установить ее в том же положении, что и была – можно нанести метки для ориентира). Берется отвертка с тонкими лезвием или не заточенный нож, чтобы поддеть муфту по кругу. Все делать аккуратно, не деформируя пластик. Муфта держится внутри благодаря насечкам – после поддевания, когда она достаточно отойдет, нужно простоя потянуть деталь вверх.
  2. Снимается верхнее металлическое кольцо. Оно напрессованно на основание патрона – деталь придется выбивать. Стучать по кулачкам запрещается, потому в работу пойдет болт подходящей длины. Все делается медленно и аккуратно. Болт поджимается кулачками, но не до конца, чтобы обеспечить свободный ход. Слабыми ударами молотка кольцо сбивается с патрона.

Вам удалось разобрать патрон шуруповерта. Все элементы рекомендуется прочистить щеткой и смазать для правильного хода. Головка собирается в обратном порядке.

Особенности снятия у шуруповертов разных марок

Часто компания Makita для бытовых моделей с небольшой мощностью делает пластиковые патроны. При работе с такой конструкцией нужно быть особенно аккуратным, чтобы не повредить корпус. Если снимать кулачковый патрон, то вначале кулачки понадобится разжать.

Говоря у Makita, ее инструменты оборудуются автоматической блокировкой. Патроны – одномуфтовые.

Модели компании Bosch по строению аналогичны. Большинство марок используют схожие принципы строения. Единственное отличие – у шуруповертов Bosch в патроне есть автолот.

Милуоки – добротные инструменты с резьбовой конструкцией и дополнительной фиксацией винта. Его нужно сначала выкрутить, потом выбить.

Производитель не рекомендует самостоятельно менять патрон, а советует обратиться в сервисный центр. Вначале проделывается стандартная процедура разбора.

Иногда если обычный вариант не помогает, инструмент приходится полностью разбирать, доставая редуктор со шпинделем.

Производители Зубр и Хитачи, Метабо, Деволт очень похожи друг на друга. Если требуется демонтировать патрон для замены или профилактической отчистки, то нужно скрутить его с вала. Работать с шуруповертами этих производителей не сложно: винт выкручивается стандартным методом (по часовой стрелке), а затем вытаскивается корпус, без дополнительных усилий.

Каждый владелец должен следить за надлежащим состоянием инструмента. Все элементы патрона тщательно смазываются – так он прослужит дольше и его будет легче разобрать для замены.

Источник: https://TehnoPanorama.ru/instrumenty/snyat-patron-s-shurupoverta.html

Как снять и разобрать патрон шуруповерта

Чтобы понять, как снять патрон с шуруповерта, нужно хорошо представлять, как устроен инструмент. Эта деталь крепится на вал, приводящий ее в движение, и служит для фиксации рабочего органа. Как правило, ее оболочка имеет цилиндрическую форму. Под ней находятся прижимные кулачки и регулировочные гильзы.

Когда их заклинивает, достать рабочую деталь становится сложно или невозможно. Тогда возникает необходимость снять зажим, чтобы в дальнейшем облегчить себе работу по ремонту. Делать это нужно для смазки, чистки и профилактического осмотра. Существует несколько способов крепления. У каждого из них есть свои преимущества и недостатки.

В каждом отдельном случае проблема решается по-разному.

  • Устройство детали
  • Способы крепления к корпусу
  • Типоразмеры
  • Как снять гильзу
  • Как попасть внутрь
  • Как найти новую деталь

Как устроен патрон

Используются две основные конструкции.

  • Кулачковые — фиксация происходит при помощи Г-образного  ключа, вставляющегося перпендикулярно.
  • Быстрозажимные — для фиксации необходимо зажать один цилиндр корпуса рукой, вращая другой цилиндр вокруг собственной оси.

Кулачковые менее удобны, но обеспечивают более надежное соединение. При вращении ключа регулировочная гильза сжимает стальные кулачки, пока они не сомкнутся.

Быстрозажимные затягиваются быстрее. Для них не требуется ключ.

Виды быстрозажимных конструкций

  • Одномуфтовая — чтобы провести установку биты достаточно одной руки, поскольку одна из частей корпуса фиксируется автоматически.
  • Двухмуфтовая — обе части являются подвижными, и одну из них нужно придерживать рукой, чтобы она не вращалась.

Если требуется заменить патрон на шуруповерте, следует учесть, что одномуфтовые применяются только на инструментах с блокираторами.

Материалом служит пластик или металл. Пластиковые изделия менее надежны, но с ними удобнее работать, так как весят они меньше.

Есть два основных способа.

  • На резьбе — гильза накручивается на вал.
  • С помощью конуса «Морзе» — конический хвостовик вставляется в отверстие на шпинделе, соответствующее ему по размеру. Этот метод является одним из наиболее эффективных и применяется уже более сотни лет.

Дополнительную прочность соединению придает фиксирующий винт.

Используется несколько типоразмеров. Их необходимо знать, чтобы правильно подобрать изделие на замену. На конус нанесена маркировка.

Рассмотрим пример: 1 — 6 В 7. Цифры 1-6 — диапазон размеров хвостовика, которые могут быть установлены на изделие. В данном случае он выражен в миллиметрах. В 10 и далее до В 45 указывают калибр конуса. Всего существует 9 калибров.

Маркировка может иметь такой вид: 1 — 13 М 12х1,4. Цифры до буквенного обозначения — диапазон размеров хвостовика, после него — параметры резьбы. Величины указаны в миллиметрах или дюймах.

Рассмотрим еще один пример: 4 — 15 мм ½ — 22 UNF.  Надпись говорит о том, что можно применять биты диаметром от 4 до 15 мм, ½  — это размер резьбы в дюймах, 22 — количество ниток (резьбовых витков) в дюйме.

Делать это нужно не только в критических ситуациях, когда требуется срочный ремонт. Детали нуждаются в постоянной смазке и очистке даже, если ими долгое время не пользовались. Без профилактики инструмент быстро выйдет из строя. Работать на нем лучше с перерывами в несколько минут. Биту и двигатель нужно предохранять от перегрева.

Отворачивать корпус можно по-разному. Здесь многое зависит от конструкции и способа крепления.

Гильза с фиксирующим винтом

Винт находится между кулачками. Чтобы добраться до его головки, необходимо их развести в стороны. С помощью крестовой отвертки его выкручивают, вращая по часовой стрелке.

Затем вставляют в кулачки шестигранный ключ и двигают его против часовой стрелки. Движение должно быть резким. Придется приложить усилие, чтобы сдвинуть стык. Со временем соединение становится очень прочным.

Если ключа недостаточно, можно использовать молоток.

Конус «Морзе»

В данном случае с помощью молотка хвостовик выбивается из конического отверстия. Если сделать это не удается, придется разобрать инструмент и извлечь из него вал с патроном. Затем нужно будет удалить трубным ключом зажимной цилиндр. Обычные гайки на этом узле применяются редко.

Резьбовое соединение

Для работы понадобится Г-образный десятимиллиметровый шестигранник. Его вставляют в кулачки, плотно зажимают и поворачивают. Удобнее зафиксировать шестигранник в руке либо на опоре и на малых оборотах включить двигатель.

Он должен работать лишь малую долю секунды. Этого обычно бывает достаточно, чтобы ослабить соединение и беспрепятственно снять гильзу. Если метод не работает, инструмент следует разобрать, чтобы подойти к соединению с другой стороны.

Чтобы попасть внутрь, нужно убрать заглушку. На пластмассовом корпусе она снимается легко — достаточно поддеть ее острым предметом. На металлическом ее выбивают молотком.

Для этого следует ударить по основанию зажимной гильзы, стараясь ее не повредить.

Чтобы до него добраться, между кулачками вставляют болт большого диаметра, затем сдвигают их так, чтобы болт встал перпендикулярно основанию, но при этом мог свободно перемещаться вверх и вниз. По выступающей над поверхностью головке бьют молотком.

Детали конструкции

  • Рукав
  • Основание
  • Шайба
  • Подшипник
  • Гайка.

Устройство может быть и более сложным, но в большинстве случаев оно состоит из этих элементов.

Перед тем как разбирать патрон шуруповерта, следует поискать другие решения проблемы. Пытаться раскручивать его бесполезно. Дело в том, что большинство моделей для этого не рассчитаны, и попасть внутрь без повреждений не удастся. Если они разбираются, то действовать можно несколькими способами.

Что делать, если патрон не разбирается

  • В перфоратор или дрель, способную работать в ударном режиме, вставляем болт диаметром около одного сантиметра. Можно использовать сломанное сверло.
  • Болт или сверло вставляем сзади.
  • Разводим кулачки.
  • Теперь нужно найти упор — им могут стать стол или пол. Необходимо подложить амортизатор — кусок резины или пенопласта.
  • Перфоратор с гильзой упирается в амортизатор и включается на несколько секунд.

После ремонта или профилактических работ сборную модель несложно будет собрать обратно. Важно не перепутать положение кулачков.

При долгом использовании они притираются друг к другу и немного деформируются.

Если конструкция не предполагает вмешательства извне, корпус придется пилить, а потом соединять самодельным обхватом. Этот процесс является довольно трудоемким и проще установить новую деталь.

Как правильно подобрать новый патрон

В идеале он должен быть таким же, как старый. Если найти такой же не удается, нужно искать модель с теми же параметрами — формой, размером, принципом работы. Все изделия стандартизированы, однако несмотря на это проще совместить запчасти, выпущенные одним производителем.

При подборе можно руководствоваться и другими принципами. Если инструмент используется часто, необходимо определиться, что важнее — удобство и скорость смены рабочей части либо надежность соединения. В первом случае подойдет быстрозажимный цилиндр, во втором — кулачковый, фиксирующийся с помощью ключа.

Важно не допустить ошибки. Проще всего искать нужную деталь, имея при себе инструмент и образец старой гильзы. Как поменять патрон на шуруповерте, должно быть написано в его инструкции. Для соединения используется резьба на корпусе и валу либо конус «Морзе».

Подробную инструкцию по разбору шуруповерта смотрите на видео.

Источник: https://www.ivd.ru/stroitelstvo-i-remont/instrumenty/kak-snyat-i-razobrat-patron-shurupoverta-51481

Ремонт аккумулятора шуруповерта с заменой элементов питания

Привет! Сегодня проведем ремонт аккумулятора шуруповерта. А Вы знаете, что история создания шуруповерта уходит корнями в глубокое средневековье – аж в 15 веке, когда рыцари перед боем облачались в доспехи, а оруженосцы помогали им скручивать части доспехов угадайте чем? Отверткой!
Так продолжалось долго, пока в 1907 году канадский изобретатель Петр Робертсон не запатентовал винт «Робертсон» со стандартным квадратным отверстием, в которое вставлялось жало отвертки. С этого времени винты стали выпускать в промышленных масштабах и применять в домашнем хозяйстве. Позже, в 1934 году изобретатель Генри Филлипс доработал шляпку винта и появился винт с крестовой насечкой, в которую вставлялась соответствующая отвертка. К тому времени уже изобрели двигатель и идея создания «вращателя винтов и шурупов» витала в воздухе. Однако были большие проблемы с батареями — их весом и габаритами. Решить проблему удалось только в 1980-х годах, когда появились первые никель кадмиевые Ni-Cd и литий-ионные Li-Ion аккумуляторные элементы питания.

Производство бытовых и профессиональных первыми освоили США и Япония. Все это произошло благодаря появлению новых энергоемких аккумуляторов электричества. Как раз их и будем менять в срочном порядке внутри попавшей мне в руки аккумуляторной дрели-шуруповерта Интерскол ДА-10/10.8 ЭР. Неисправность была такая – при нажатии кнопки двигатель просто не крутился, но светодиод загорался, правда светил слабо.

Как устроен патрон

Узел состоит из полого цилиндра, оборудованного особым кольцом и регулирующей гильзой. Внутри его размещены кулачки, фиксирующие рабочие насадки, надевается он на вал инструмента, при помощи расположенного в середине детали конуса или резьбы. Временами появляется ситуация, когда требуется снять деталь для того, чтобы разобрать его или для замены. К сожалению, ни в одном руководстве по эксплуатации шуруповёрта, не сказано, как его поменять.

Это интересно! Как выбрать болгарку для дома, рейтинг

Варианты крепления

Производители используют несколько вариантов соединения конструкции. Крепление к валу осуществляется следующим образом:

  • посредством конуса Морзе;
  • резьбовым соединением;
  • фиксирующим винтом.

Если батарея и зарядный блок исправны — но шуруповерт не работает

Если выяснилось, что зарядный блок и аккумулятор инструмента работают, то искать причину неисправности электрической части следует немного глубже. Для этого надо разобрать шуруповерт. Дальнейшие действия по выявлению поломок и их устранению следующие:

  1. Измерить наличие напряжения, поступающего от аккумулятора к клеммам кнопки «Пуск». Если напряжение есть, значит, питание на кнопку поступает. Если напряжение отсутствует, значит, поврежден провод или нарушен контакт. Следуем по цепочке далее, чтобы отыскать неисправность
  2. Проверьте пусковую кнопку. Для начала требуется снять батарею с инструмента — это нужно, чтобы проверить исправность кнопки. После извлечения батареи, следует закоротить контакты (соединить провода, которые идут от батареи к входным клеммам кнопки). К выходным контактам кнопки нужно подключить щупы мультиметра, и выставить прибор в режим измерения сопротивления. Чтобы измерить величину сопротивления, нужно нажать на кнопку инструмента. Если кнопка исправна, то показания прибора будут стремиться к нулевому значению. При ее неисправности показания прибора будут стремиться к бесконечности (обрыв)

Кнопку можно заменить или отремонтировать. Если деталь разборная, то можно разобрать ее, и почистить контакты. Очень часто причиной неисправности кнопок является подгорание контактов. Если их почистить при помощи наждачной бумаги, то устройство будет работать в прежнем режиме. Если кнопка неразборная или ее контакты сильно выгорели, то понадобится купить новую деталь. Ее цена не высокая, поэтому каждый может позволить купить ее, чтобы избежать ремонта.

Это интересно! Кнопка состоит не только из контактов, но и мелких пружинок, которые при малейшем неверном движении могут вылететь. Чтобы этого не произошло, нужно разбирать кнопку аккуратно и не спеша.

Разновидности патронов

  1. Один из типов крепления — конус Морзе. В середине устройства находится отверстие конической формы, а конец вала имеет такой же конус. При соединении детали с валом происходит прочный и надёжный контакт.
  2. Резьбовой метод представляет собой соединение посредством обычной резьбы, нарезанной на конце вала и в отверстии детали, который просто накручивается на резьбу вала.
  3. Фиксирующий винт, как правило, применяется для вспомогательного крепления. Чтобы его отвернуть, необходимо полностью развести кулачки. Винт имеет левую резьбу и головку под крестовую отвёртку.

Определить способ крепления возможно, изучив маркировочные надписи.

Конус Морзе имеет обозначение такого вида: 1—8 мм, В12. Это означает, что шуруповёрт может работать с насадками, хвостовик которых имеет диаметр от 1 до 8 мм, а В12 – это размер конуса.

В варианте с резьбовым соединением надпись выглядит так: 1,0—12 М11х1,25. Значение 1,0—12 – диаметр насадок, а надпись М12х1,25 указывает на параметр метрической резьбы.

В шуруповёртах иностранного производства применяется резьба дюймового стандарта, поэтому обозначение будет выглядеть так: 2—12 мм 1/2—20 UNF

Это интересно! Плавный пуск для электроинструмента, сделанный своими руками

Как снять

Снятие детали с шуруповёрта Makita:

Снять деталь с креплением на резьбе можно при помощи шестигранного ключа. Делается это так:

  • вставить коротким концом шестигранник в патрон и зажать его;
  • включить шуруповёрт и, надёжно удерживая его, дать возможность длинному концу шестигранника удариться о верстак;
  • теперь, выключив шуруповёрт, можно легко открутить патрон, вращая ключ.

Другой, часто используемый способ, на примере шуруповёрта Интерскол:

  • полностью разводим кулачки;
  • крестовой отвёрткой отворачиваем находящийся внутри фиксирующий винт, вращая его по часовой стрелке;
  • шестигранник фиксируем в патроне;
  • резким движением поворачиваем его в направлении против часовой стрелки;
  • в случае если узел всё же не откручивается, можно резко, но не очень сильно, постучать по концу ключа.

Если снять деталь не удалось, будет необходимо разобрать шуруповёрт и извлечь из него шпиндель, зафиксировать его в тисках и отвинтить патрон, используя трубный ключ. На некоторых патронах бывают специальные проточки для гаечного ключа. Они значительно упрощают процесс снятия. Но встречается это довольно редко.

Деталь, оснащённая конусом Морзе, демонтируется, с использованием молотка. Лёгкими постукиваниями по корпусу узла, сбиваем его с вала.

Все перечисленные методы, помимо прочего, применимы ко всем моделям шуруповёртов и электродрелей.

Для того чтобы избежать трудностей, связанных со снятием детали, необходимо соблюдать некоторые правила в процессе эксплуатации инструмента. Не следует чрезмерно перегружать шуруповёрт. После 15 минут использования давать ему отдых для охлаждения до окружающей температуры.

Если шуруповерт не хочет включаться — проверка зарядного блока

Не имеет значения, какой марки шуруповерт выходит из строя — Bosch, Makita, Интерскол, Metabo, Зубр, DeWalt и другие. Если инструмент не запускается, то прежде надо проверить наличие заряда батареи, и ее исправность. Для этого поставьте на зарядку АКБ (на 1-2 часа), а затем установите батарею обратно, и проверьте ее работоспособность. Если признаки жизни отсутствуют, тогда нужно вооружиться измерительным прибором под названием мультиметр или тестер, с помощью которого будет выполнена диагностика.

Это интересно! Если берете в руки мультиметр, то наверняка знаете, как ним пользоваться. Если нет, тогда следует ознакомиться с инструкцией.

При помощи мультиметра будем выяснять, что же является причиной поломки — аккумулятор или зарядное устройство. Для начала выясним исправность зарядного устройства. Для этого делаем следующие действия:

  1. Устанавливаем мультиметр в режим измерения постоянного напряжения на номинал 20В. Если батарея на инструменте имеет номинал 24В, тогда на приборе нужно установить номинал 200В
  2. Вставить вилку зарядного устройства в розетку
  3. Измерить выходное напряжение на клеммах зарядного блока

Его показания должны быть на 2В больше, чем номинал проверяемой батареи, например, для аккумулятора на 12В, показания зарядного прибора должны соответствовать значению 13,5-14В. Если номинал ниже или вовсе показания отсутствуют, значит, неисправен зарядный блок. Его можно отремонтировать, если имеются познания в электротехнике. Если починить зарядное не получается, то нужно купить новый блок аналогичной марки.

Правильный выбор нового патрона

Патроны для шуруповёртов

Существует нескольких типов патронов, и это надо иметь в виду при его покупке:

  • с ключевым зажимом, в котором бита фиксируется ключом;
  • бесключевой, быстрозажимный патрон.

Более надёжно бита фиксируется в ключевом варианте устройства. Но и самозажимные узлы имеют достаточную надёжность фиксации. При этом частая смена биты происходит значительно быстрее, а отсутствие на поверхности устройства зубцов создаёт наиболее безопасные условия для работы.

Затем нужно верно подобрать параметры крепления. Они обычно указаны на детали. То же относится и к выбору конуса. Желательно принести снятую деталь в магазин, где продавцы помогут сделать верный выбор.

Такое устройство, как шуруповерт, давно перестало входить в число профессионального инструмента и активно используется в быту. Инструменту периодически требуется замена патронов для шуруповерта — в случаях поломки или смены биты. Поскольку модели отличаются друг от друга, нужно знать, как поменять разные виды этой детали.

Спаивать элементы питания

можно по-разному, например толстыми проводами. Я решил припаять оторванную металлическую ленту, снятую со старых банок. Сначала залудил ленты в местах будущих контактов с двух сторон. Потом хорошо прогретым паяльником с каплей припоя залудил контакты батарей. Но так, чтобы они сильно не нагревались – давал им остыть. Потом прижал ленту к контактам банок и припаял ленту опять же без сильного перегрева .

Сложнее всего паяются минусовые выводы, но с дело идет очень быстро. Правда флюс потом лучше все-таки отмыть для чистоты внутренностей аккумуляторной батареи.

Теперь самое главное. Какие элементы питания использовались когда делал ремонт аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР спросите Вы? Что ж скрывать не буду. Это были самые китайские из дешевых банок, которые хозяин прибора честно купил в магазине. фирмы Bailong с фиктивной емкостью 8800 мАч. Это конечно смех и дай Бог, чтобы в них было 2200 мАч. Судя по тому, как долго работал шуруповерт после ремонта на полной зарядке. Я бы эту цифру уменьшил еще в два раза. Но тем не менее – шуруповерт экстренно починили и он радует хозяина.

При сборке не забываем вернуть на место картонную прокладку между банками и платой. Это чтобы свежая пайка не замкнула ничего на плате.

На этом ремонт и восстановление литий-ионной аккумуляторной батареи шуруповерта Интерскол ДА-10/10.8 ЭР завершен. Примерно таким же образом ремонтируются почти все аккумуляторы популярных производителей шуруповертов: . На этом завершаю свой рассказ про ремонт аккумулятора шуруповерта. Вопросы задавайте в комментариях. А еще лучше в соответствующей ветке на нашем форуме или пишите на почту лично Мастеру Пайки.

С уважением, Мастер Пайки. Удачных ремонтов!

Главные характеристики патронов

Это один из важнейших механизмов инструмента, благодаря ему устанавливаются сверла, биты и пр. на прибор.

В современных инструментах используются крепления, в зависимости от назначения насадки. Основные виды – ключевые и быстро- и самозажимные. Также есть модели с шестигранным хвостовиком.

  • В ключевом фиксация происходит с использованием ключа. Это очень надежный вид, благодаря которому сверло удерживается крепко, он походит для тяжелых насадок с большим диаметром, поэтому чаще используется в профессиональном оборудовании.
  • Быстрозажимные и самозажимные комплектующие позволяют работать с различными видами насадок и быстро производить их смену. Для установки не требуется ключ, а устроены подобные патроны таким образом, что их трудно сломать, поэтому они считаются наиболее безопасными. Однако со временем сила удерживания сверла слабеет, и требуется замена механизма. По типу они бывают с одной муфтой и с двумя.
  • Виды с одной муфтой подходят устройствам с блокираторами, т.к. блокиратор играет роль второй муфты. Если блокиратор отсутствует, используются механизмы с двумя муфтами. В первом случае установить деталь можно одной рукой, во втором – требуются две руки.
  • Шестигранные хвостовики очень прочные, устанавливаются без дополнительных инструментов. Они незаменимы в ряде инструментов, которыми выполняются тонкие работы, например, в радиотехнике.

Причины поломок разных марок шуруповертов — как продлить жизнь инструмента

Ломаются не только инструменты, которые имеют низкую цену. Всем инструментам свойственно ломаться, поэтому от этого никуда не уйдешь. Чтобы продлить срок службы шуруповерта, нужно разобраться, какие причины способствуют быстрому выходу из строя устройства.

  1. Неправильная эксплуатация. Инструмент нужно использовать только по назначению. Если ежедневно портативный прибор применять для бурения бетона, то он не прослужит и нескольких дней
  2. Назначение — как и другие виды инструментов, шуруповерты делятся на бытовые или любительские и профессиональные. Если профессиональные рассчитаны на длительное время эксплуатации, то бытовыми приборами можно пользоваться не более 2 часов в день
  3. Соблюдение условий хранения — инструменты нельзя хранить в помещении, где имеется высокая влажность. Если внутренние части (механические и электрические) отсыреют, то аппарат быстро выйдет из строя. Хранить портативные шуруповерты нужно не только в соответствующих условиях влажности, но еще и при правильной температуре. Это необходимо не для самого инструмента, а для аккумуляторов, которые при низких температурах разрушаются. На зиму рекомендуется хранить прибор в отапливаемых гаражах и мастерских
  4. Исключить негативное влияние погодных условий — это не только дождь или снег, но и солнечный свет. Если прибор перегреется на солнце, то при очередном его включении, он может сгореть, поэтому не допускайте продолжительное нахождение инструмента на палящем солнце

Чтобы продлить срок службы аккумуляторов, которые ломаются быстрее, чем шуруповерты, нужно их не только правильно хранить, но еще и заряжать. Нельзя допускать, чтобы батарея хранилась длительное время в разряженном состоянии, а также долго стояла на зарядке. Регулярно требуется включать инструмент, и давать ему поработать (1-2 раза в неделю). Если этого не делать, то уже вскоре понадобится покупать новую батарею или сам инструмент. От качества ухода и эксплуатации зависит, сколько прослужит инструмент китайского, европейского или немецкого качества.

Для ремонта рассматриваемого прибора понадобится минимальный набор инструментов. Ремонтные работы нужно выполнять на столе при хорошем освещении, так как шуруповерт имеет множество мелких деталей, которые могут растеряться. Уделите достаточное количество времени, чтобы отремонтировать прибор, а не разобрать его и выбросить. Если ремонтируете электрическую часть, то перед сборкой рекомендуется обработать трущиеся детали смазочными материалами. После ремонта шуруповерт сможет прослужить еще столько же или даже больше. Подробная видео инструкция — как починить шуруповерт от «А до Я».

Подводя итог, нужно отметить, что шуруповерт — это самый надежный и нужный инструмент, который всегда должен быть исправным. Для его ремонта не нужно прилагать много усилий, и если аппарат сломался, то для его починки понадобится только время и запасные части, купить которые не составляет большого труда.

Как он устроен

Патроны отличаются друг от друга внешним видом, формой, резьбой и назначением, но в целом они представляют собой полый цилиндр, оборудованный кольцом с регулировочной гильзом и прижимными кулачками. Обычно корпус пластмассовый, а основа и кулачки – из металла (стали). Шестигранные хвостовики производятся полностью из стали.

Патрон прикручивается к шуруповерту (на вал) с помощью резьбы или конуса, к верхней части которой крепятся насадки.

Конструкция устройства практически стандартная в большинстве моделей.

Основой работы держателя для бит является редуктор. Он может быть двухступенчатым и трехступенчатым – разница в количестве элементов.

Необходимое оборудование, которое потребуется для демонтажа патрона

Для отсоединения держателя бит обычно требуются:

  • подходящий по размеру шестигранник;
  • отвертка;
  • молоток.

При снятии механизма с аккумуляторного устойства нужно предварительно полностью зарядить его. При снятии с сетевого шуруповерта его нужно отключить от сети.

Как крепится патрон

Перед тем как снять патрон с шуруповерта, нужно узнать способ его крепления. Есть два типа подсоединения держателя бит к шуруповерту:

  1. Конус Морзе. Патрон надевается на вал и защелкивается. Это очень надежный тип крепления.
  2. Резьба. Деталь просто накручивается на вал.
  3. Фиксирующий винт. Дополнительное соединение, которое использует в своих моделях некоторые фирмы-производители.

На самом шуруповерте стоит метка, какой способ крепления в нем используется. Если используется конусное соединение, то на поверхности будет стоять надпись 1-6 В10, означающая диаметр хвостовика 1–6 мм и конуса – 10. Соответственно, потребуется шестигранник на 10, чтобы снять его. Маркировка при резьбе — 1,0-11 М12×1,25. Первые две цифры означают диаметр хвостовика сверла, цифры после буквы М – размер резьбы. На импортных устройствах метки даются в дюймах, поэтому они могут отличаться от вышеуказанных.

Войти

Уже зарегистрированы? Войдите здесь.

  • Войти через Microsoft
  • Войти через Facebook
  • Войти через Twitter
  • Войти через LinkedIn
  • Войти через Вконтакте

Похожие публикации

Замена быстрозажимного патрона на шуруповерте Panasonic

Если патрон вашего шуруповёрта стал плохо держать биты или заедать, то нужно его разобрать, почистить и заменить фиксирующие шарики или заменить полностью с втулкой и пружиной

Если у вас нет под рукой специального инструмента(разжима), то можно обойтись и двумя маленькими шлицевыми отвёртками

Опускаем втулкку патрона вниз и вставляем с двух сторон отвёртки, подцепляем одной отвёрткой стопорное кольцо

Снимаем стопорное кольцо, далее снимаем пружину и вытаскиваем втулку

И аккуратно вытаскиваем шарики

После чего можно всё почистить и поставить новые запчасти

Как снять/открутить патрон с шуруповерта?

Эту деталь можно снять и разобрать на составляющие своими руками. Процесс демонтажа различается в зависимости от типа крепления.

Короткий конец ключа-шестигранника зажимаем в патроне, на несколько секунд включаем устройство, ударяя ключом о какую-либо поверхность (к примеру, стол). После этого поворачиваем шестигранник и выкручиваем патрон.

Разжимаем кулачки механизма, находим винт и выкручиваем по часовой стрелке. Шестигранник зажимаем в патроне, быстро проворачиваем против часовой стрелки. После этого патрон легко выкручивается, в противном случае нужно легко ударить, например, молотком, по концу шестигранника

Если таким образом снять комплектующую не удалось, разбираем сам шуруповерт и достаем из него механизм вместе с редуктором и шпинделем. Для этого устройство зажимается в тисках, а патрон снимается разводным ключом.

Конусное крепление снимается при помощи ударов молотка по корпусу.

Как сделать шуруповерт: неисправности механической части

Понадобится проверить состояние обмоток якоря, так как данный элемент возможно приобрести и поменять самому. Чтобы проверить якорь, надо будет измерить сопротивление на соседних пластинках коллектора, по всему периметру. Значение должно стремиться к нулю. Если в процессе проверки будут обнаружены пластинки с сопротивлением, которое отличается от нуля, то нужно будет выполнить ремонт якоря или произвести его замену.

Проблемы механической части можно определить следующим образом:

  1. В процессе работы шуруповерт издает посторонние звуки, которых раньше не было.
  2. Инструмент сильно вибрирует во время работы.
  3. Бой патрона для зажима.
  4. Инструмент включается, однако использовать его не получается из-за заклинивания.

Если в процессе работы приспособление издает посторонние звуки, то это значит, что износились втулки или подшипник. Чтобы это устранить, понадобится разобрать электрический двигатель, после чего проверить целостность подшипника и уровень износа втулки. Якорь должен свободно прокручиваться, не должно быть каких-либо трений или перекосов. Данные приспособления можно купить в строительном супермаркете и заменить самому.

К наиболее частым поломкам редукторной конструкции можно отнести следующие:

  • неисправность вала;
  • истирание рабочего основания шестерней;
  • излом штифта, на котором закрепляется сателлит.

Во всех случаях понадобится заменить неисправные элементы редуктора. Все вышеописанные действия нужно выполнять внимательно. Разборку шуруповерта нужно производить в четкой последовательности, иначе какие-либо из деталей могут быть утеряны.

Выполнить ремонт шуруповерта сможет любой желающий, понадобится лишь правильно определить неисправный элемент.

moiinstrumenty.ru

Демонтируем патрон

Демонтаж производится по следующему алгоритму:

  • отсоединяем механизм от основы шуруповерта;
  • разбираем на составляющие;
  • отделяем редуктор и пластину;
  • раскручиваем болты на элементах редуктора;
  • при помощи пассатижей уменьшаем диаметр пружины;
  • снимая поочередно элементы регулирующей муфты (стопор, шайбы, подшипник), разбираем ее;
  • отделяем вал.

Таким методом, деталь полностью разбирается на составляющие.

Какие насадки можно использовать с патроном шуруповерта?

Для шуруповертов существует большое количество насадок (бит). Некоторые из них входят в стандартный набор, некоторые можно приобрести отдельно.

Стандартный набор состоит из следующих бит:

  • шестигранной;
  • квадратной;
  • под прямой шпиц;
  • звездочки и другие.

Дополнительно можно приобретать насадки для монтажа мебели, вентиляции, кондиционеров, автомобильного салона, биты для полировки различных материалов (дерево, металл, стекла, лаковых предметов), снятия последствий коррозии. также существует специальная бита для заклепок, но ее можно устанавливать только при наличии функции реверса в устройстве. Для закручивания саморезов под углом используется угловой адаптер, для нарезки металла – пила (нож) или ножницы. Используя последнюю разновидность, нужно быть очень осторожным и крепко держать шуруповерт, так как он очень неустойчив в руках во время работы.

Для хранения всех необходимых насадок желательно приобрести специальный держатель для бит. Он может быть магнитным для бит, что очень удобно в работе.

Поломки в электрической части — как выявить и устранить

У дрели и шуруповерта есть много общего, но различие заключается в крутящем моменте. Если дрель предназначена для сверления отверстий в разных материалах, то главное назначение шуруповерта — это завинчивание саморезов. При наличии регулятора скорости, этот инструмент может применяться для сверления и полировки поверхностей. Его также можно использовать для перемешивания растворов (только при условии небольших объемов). Не редкими являются случаи неисправности электрической части, которые проявляются следующими факторами:

  1. При нажатии кнопки пуск, инструмент не подает признаков жизни
  2. При переключении реверса — эта опция не работает
  3. Не регулируются обороты

Чтобы разобраться с такими поломками, нужно для начала узнать, какие причины способствуют возникновению таких неисправностей.

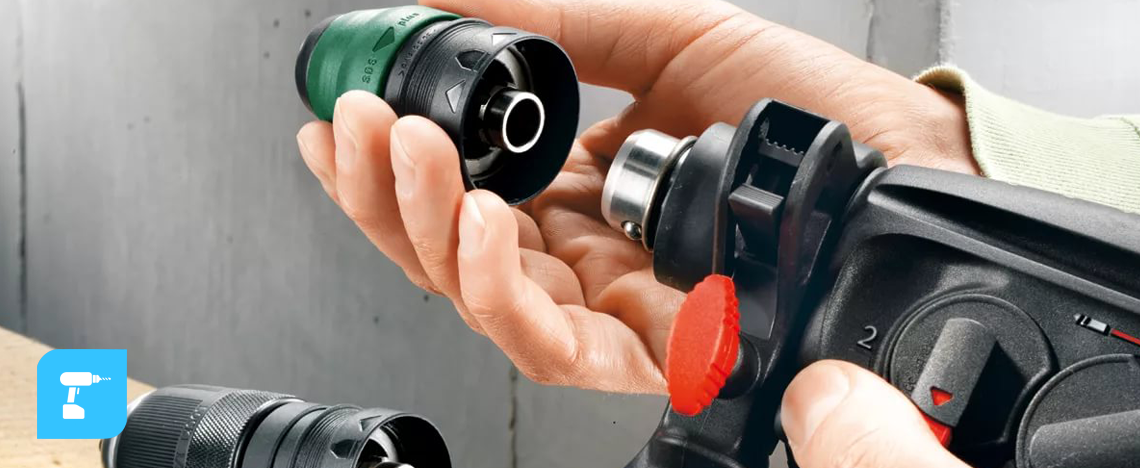

Как выбрать новый патрон

Перед тем как заменить деталь, необходимо выбрать аналогичную той, которую вы меняете, и соответствующий модели вашего шуруповерта. При возможности замены на другой тип опирайтесь на свои потребности. Если вы планируете менять биты часто и при этом не тормозить работу, лучше выбрать быстрозажимную модель. Если планируется применение больших по диаметру сверл, стоит остановить выбор на ключевом.

Главное, при снятии и установке патрона соблюдать технику безопасности, выключать устройство из сети перед заменой. Если снять деталь в домашних условиях не получается никаким способом, лучше обратиться в сервисный центр, это поможет избежать поломки инструмента из-за неправильного ее выкручивания.

Шуруповёрт можно отремонтировать самостоятельно, изучив его устройство и принципы работы отдельных узлов.

Что делать после выявления неисправного элемента?

Маркировка на корпусе каждого элемента питания существенно упрощает работу. Указанное значение можно сравнить с данными, полученными после измерения. Батарея не подойдёт для будущего использования, если её сопротивление значительно отклоняется от параметров на этикетке. Удалите этот элемент из цепочки и замените его рабочим. Такие батареи не всегда можно купить. Но вы можете смело использовать любой элемент других фирм разработанный по аналогичной технологии.
Ели найти подходящий элемент питания не удастся обратитесь за помощью в специализированные мастерские. Таким способом многие ремонтируют ЗУ (зарядное устройство) аккумуляторного шуруповёрта «Интерскол». Материал подготовил мастер Роман.Так же представляю видео от нашего клиента.

Устройство и неисправности шуруповёрта

Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:

  • кнопка пуска;
  • широтно-импульсный регулятор;
  • электродвигатель;
  • транзистор;
  • планетарный редуктор.

Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).

При нажатии на кнопку пуска не до конца шуруповёрт может пищать. Это нормальное явление работы двигателей постоянного тока при запуске и на низких оборотах.

Зачем и как регулировать трещотку

Трещотка шуруповёрта — это муфта, предназначенная для ограничения усилия при вращении патрона. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов, начиная с минимального.

Из чего состоит шуруповерт или конструкция инструмента

При работе шуруповертом (в народе его называют «шуриком») возникают неисправности, которые можно разделить на ремонтируемые и неремонтируемые (требующие замены). К неремонтируемым поломкам, когда деталь нельзя отремонтировать, относится выход из строя двигателя, кнопки, редуктора, патрона и т.п., когда их невозможно отремонтировать, но при этом можно заменить. Прежде чем проводить ремонт шуруповерта своими руками, с чем справится любой владелец инструмента, нужно разобраться с его конструктивными особенностями.

К основным составным деталям любого аккумуляторного шуруповёрта относятся:

  1. Электродвигатель — приводится в действие за счет автономного аккумулятора (9В, 12В, 15В и 24В). Сетевые приборы работают от сети 220В, поэтому они имеют большой запас мощности, и стоят в 2 раза дешевле портативных моделей
  2. Редуктор — устройство, преобразующее большие обороты вала двигателя в более низкую скорость. Состоит из набора шестеренок (обычно из пластика, но встречаются модели из стали)
  3. Кнопка пуска — деталь, отвечающая за подачу напряжения на вал двигателя, и приводит в движение якорь
  4. Аккумулятор или сетевой провод. В портативных приборах применяются аккумуляторы двух типов — никель-кадмиевые и литий ионные. Если прибор сетевой, то его вес значительно меньше, но при этом для его применения, необходимо подключить вилку в розетку
  5. Регулятор усилия — устройство, отвечающее за величину усилия, прилагаемого к шурупам, проделываемым отверстиям или полируемым поверхностям
  6. Патроны — механизм, в котором закрепляются насадки для выполнения соответствующих действий. На шуруповертах обычно применяются быстрозажимные (бесключевые) патроны
  7. Реверс — еще одна полезная опция, позволяющая менять направление вращения патрона. Это удобно при установке и снятии насадок в патрон прибора
  8. Корпус — изготавливается из ударопрочного пластика, что делается не только с целью удешевления прибора, но и для повышения безопасности при работе инструментом

Это интересно! Каждый узел имеет соответствующее назначение, однако на выход из строя этих деталей влияет не только частота пользования инструментом, но еще и правильность применения прибора. К примеру, шуруповерт нельзя применять для сверления бетона, так как он не имеет ударную функцию. Если сверлить прибором отверстия в стене, то долго такой прибор не прослужит.

Ремонт шуруповёрта своими руками

Для устранения большинства неисправностей шуруповёрта требуется его разборка, т. е. снятие корпуса и отсоединение основных узлов друг от друга.

Как разобрать шуруповёрт

Шуруповёрт разбирают в следующей последовательности:

  1. Снимите аккумулятор.
  2. Открутите винты, соединяющие две половины корпуса.


Корпус шуруповёрта состоит из двух частей, соединённых довольно большим количеством саморезов — для того чтобы его разобрать, нужно найти все места крепления

  1. Конусом Морзе.
  2. Резьбовым соединением.
  3. Резьбовым соединением с фиксирующим винтом.

Чтобы определить способ крепления патрона, нужно прочитать надпись на его гильзе:

  • маркировка «1–6 В10» означает конус Морзе. Используются насадки с диаметром хвостовика от 1 до 6 миллиметров. Кодировка «В10» обозначает размер конуса. Возьмите молоток и выбейте патрон ударами по корпусу;
  • надписи типа «1,0–11 М12х1,2» или «2–13 мм ½-20 UNF» означают метрическую и дюймовую резьбу.
  • Если патрон оказался резьбовым, нужно выполнить следующие действия:

    1. Разожмите кулачки патрона.
    2. Если внутри есть винт, выкрутите его по часовой стрелке (винт имеет левую резьбу).
    3. Возьмите шестигранный Г-образный ключ размером 10 мм.
    4. Короткий край вставьте в патрон и плотно зажмите в кулачках.
    5. На малых оборотах запустите и сразу выключите шуруповёрт, чтобы длинный край шестигранника ударился об стол. Вместо включения прибора можно просто ударить по ключу молотком. Резьба сдвинется и патрон выкрутится.


    Для того чтобы снять патрон, нужно зажать в него шестигранный ключ и запустить двигатель на малых оборотах до того момента, пока ключ не ударится об стол

    Видео: как снять патрон с резьбой при помощи шестигранного ключа

    Если эти способы не помогают, разберите шуруповёрт и выньте редуктор в сборе. Возьмите Г-образный трубчатый ключ (чаще всего на 19») и открутите патрон, зажав с обратной стороны болты крепления редуктора накидной головкой ключа. Она даст необходимый упор, с помощью которого патрон можно открутить рукой.

    Видео: как снять патрон трубчатым ключом

    Чтобы разобрать патрон, нужно снять заглушку в его основании. Пластиковая заглушка аккуратно поддевается ножом. Металлическая — выбивается ударами молотка по основанию патрона:

    1. Возьмите большой болт, вставьте его в патрон и слегка подожмите для центровки. Головка болта должна на два-три сантиметра выступать над патроном.
    2. Ударьте молотком по головке болта. Патрон выскочит из корпуса.
    Видео: извлечение пластиковой заглушки из патрона шуруповёрта

    Распространённые неисправности патрона:

    • криво зажимает биты;
    • люфт между битами и кулачками;
    • кулачки неровно выдвигаются.

    Для выяснения причин и их устранения выполните следующие действия:

    1. Разберите патрон.
    2. Снимите конусную гайку, которая состоит из двух частей.
    3. Выкрутите зажимные кулачки.
    4. Проверьте состояние резьбы на гайке и на кулачках, неисправные детали замените.


    В процессе работы на кулачках или конусной гайке, которая управляет их работой, может выработаться или раскрошиться резьба, тогда эти детали нужно заменить

  • Соберите патрон в порядке, обратном разборке.
  • Необходимо отметить, что такие детали, как кулачки или конусная гайка, отдельно купить вряд ли удастся, их можно снять только с другого аналогичного патрона. Поэтому в большинстве случаев неисправный патрон лучше отнести в мастерскую, а ещё проще — купить и поставить новый. Для покупки нового патрона обязательно возьмите с собой в магазин шуруповёрт и демонтированный старый патрон.

    Видео: разбор и ремонт патрона с металлической заглушкой

    Ремонт аккумулятора

    В шуруповёртах применяются три вида аккумуляторов:

    1. Никель-кадмиевые (Ni-Cd). Их можно заряжать очень много раз, но они обладают эффектом памяти. Если вы не дожидаетесь полной разрядки и начинаете заряжать батарею, то постепенно её ёмкость будет уменьшаться. Раскачайте аккумулятор перед первым использованием. Три раза разрядите и зарядите его, чтобы ёмкость стала максимальной.
    2. Никель-металл-гидридные (Ni-MH). Особенностью таких аккумуляторов является менее выраженный эффект памяти, но высокий ток саморазряда. Если вы предполагаете хранить шуруповёрт без использования больше месяца, обязательно полностью зарядите его аккумулятор.
    3. Литийионные (Li-Ion). Эти батареи быстро заряжаются, но не переносят морозы. Их можно заряжать когда удобно.

    Хранить все виды аккумуляторов необходимо отдельно от шуруповёрта и зарядного устройства. При долгом неиспользовании их нужно подзаряжать раз в месяц.

    Если батарея не держит заряд, разберите её. Она состоит из нескольких элементов питания. Проверьте тестером напряжение в каждом. Значение рабочего напряжения указано на корпусе (оно одинаково для всех элементов). Нерабочие батарейки замените.


    Аккумулятор шуруповёрта состоит из нескольких элементов, прозвонив которые можно найти и заменить те, что вышли из строя

    Видео: устранение быстрого разряда аккумулятора

    Если аккумулятор не снимается, скорее всего, заклинила фиксирующая кнопка. Необходимо снять верхнюю часть корпуса, отсоединить аккумулятор, разобрать его и отрегулировать кнопку.

    Ремонт зарядного устройства

    Частые поломки зарядного устройства:

    • горит предохранитель;
    • переламывается сетевой кабель;
    • обрывается первичная обмотка трансформатора;
    • пробиваются диоды.

    Если разобрать зарядное устройство шуруповёрта, то мы увидим понижающий трансформатор и плату. Через сетевой провод напряжение поступает на первичную обмотку трансформатора. Термопредохранитель включён последовательно с сетевой обмоткой, поэтому он перегревается первым и предохраняет обмотку от обрыва. Со вторичной обмотки напряжение переходит на диодный мост. Если зарядка пропускает ток, то вокруг диодов образуется желтизна. Обмотки трансформатора перегреваются, диоды пробиваются.


    Зарядное устройство шуруповёрта состоит из понижающего трансформатора и платы с электроникой

    1. Замерьте мультиметром сопротивление на первичной обмотке. Если его нет, значит, цепь оборвана и напряжение не поступает на первичную катушку. Предохранитель находится под изоляцией трансформатора рядом с проводами, подключающимися к сети. Проверьте его тестером.
    2. Если предохранитель целый, проверьте сетевой провод, возможно, он перебит.
    3. Если провод в порядке, проверьте обмотки. В случае пробоя замените трансформатор.

    Разборка аккумулятора шуруповерта

    Начнем ремонтировать аккумулятор шуруповерта. Извлекаем аккумуляторную батарею из ручки шуруповерта и откручиваем три самореза, которые расположены под наклейкой снизу.

    После выкручивания саморезов, аккуратно отодвигаем зацепы защелок, как на фото. И снимаем нижнюю часть пластмассового корпуса аккумулятора.

    Внутри видим литий-ионные банки китайской компании HighStar модели ISR18650-1300 Li-Ion. А это значит, что аккумуляторы еще ни разу не менялись. Потому что известно, что Интерскол закупается элементами питания у этой фирмы и вставляет их почти во все свои .

    Ниже на фото представлены внутренности аккумулятора шуруповерта во всей красе с банками в количестве трех штук, которые произведены аж в 2011 году. Пять лет продержались эти при активной эксплуатации на стройке. Так что результат очень достойный. Обычно дохнут раньше, наверное в морозы их не эксплуатировали.

    Чтобы заменить банки аккумулятора нужно еще больше разобрать его. Советую запомнить расположение контактов плюса, минуса и зарядки, чтобы не перепутать провода при обратной сборке.

    Обратите внимание на плату контроля напряжения на элементах питания – особо часто на ней выходят из строя и . Обязательно нужно прозвонить подозрительные радиоэлементы на этой плате.

    Проверяем напряжение на выходе аккумулятора – получилось 4,4 вольта, а должно быть 3,7 х 3 = 11,1 вольт в норме и 10,8 вольт при минимальной зарядке . В общем, банки сдохли – менять их нужно однозначно.

    Как Разобрать Головку Шуруповерта – ANTIRUN.RU

    Как разобрать шуруповерт: самостоятельно или с помощью мастера?

    Отвертка. Это инструмент, который идеально сочетает в себе высокую функциональность, автономность и компактность. Используя эту технику, вы можете выполнять широкий спектр задач, от закручивания винтов и проделывания отверстий в мягких материалах, до сложной, точной работы в больших количествах. Сегодня отвертка пользуется большим спросом не только у профессионалов, занимающихся ремонтом и строительством, но и у домостроителей. С помощью этого инструмента вы можете прикрепить полки, повесить картины, собрать мебель и выполнить множество других операций.

    Необходимость разбирать отвертку возникает в следующих случаях:

    • Для смазывания деталей;
    • Заменить изношенные или дефектные детали.

    Для этого некоторые доставляют инструмент в сервисный центр или ремонтную мастерскую. Однако, если у вас нет времени или истек срок гарантии, вы можете полностью разобрать отвертку самостоятельно. Главное. Иметь представление о том, как работает инструмент.

    Разборка шуруповерта “Makita”: причины неисправности

    Высококачественные электроинструменты выпускаются под маркой Makita. Отвертки этого производителя имеют высокую мощность, оптимальный вес (около 1,5 кг), светодиодную подсветку. Благодаря этим качествам инструмент удобно использовать в любых условиях, в том числе в плохо освещенных помещениях. Ручка прорезинена, поэтому легко удерживать вес. Перед разборкой отвертки необходимо выяснить причину поломки. Часто возникают следующие неисправности:

    1. Инструмент не включается. В этом случае вам необходимо разобрать отвертку, осмотреть аккумулятор, проверить контакты и соединения в корпусе, проводку. Тест должен быть сделан с мультиметром.
    2. Кнопка реверса не работает. Эта ошибка означает, что винты и болты не могут быть затянуты или ослаблены. Если эта отвертка неисправна, разберите ее и с помощью мультиметра проверьте сопротивление кнопки, поместив щупы на выходной и входной провода.
    3. Круиз-контроль не работает. В результате революции будут либо переоценены, либо недооценены. Причина кроется в проблемах с транзистором или щетками. Чтобы понять, что именно не работает, необходимо разобрать инструмент и визуально осмотреть детали.
    4. Во время работы отвертки были посторонние звуки или сбои. Это указывает на то, что подшипники изношены. Чтобы устранить неисправность, разберите отвертку и проверьте целостность двигателя и подшипника коробки передач. Если с деталями все в порядке, проверьте втулки.

    Как разобрать шуруповерт “Интерскол” или инструмент другой марки?

    Все инструменты похожи. Конструкция отвертки имеет характерную форму (напоминающую пистолет), корпус выполнен из прочного ударопрочного пластика. Рабочее оборудование фиксируется с помощью быстро выпускаемого картриджа. Для разборки отвертки необходимо выполнить ряд простых операций, а именно:

    Чтобы как можно меньше демонтировать и отремонтировать отвертку, перед работой необходимо проверить заряд ее аккумулятора, выбрать правильные насадки, аккуратно закрепить картридж и отрегулировать скорость вращения бита.

    Как продлить “жизнь” шуруповерта?

    Не только дешевые инструменты выходят из строя. Любое оборудование со временем изнашивается, требует своевременного обслуживания, замены деталей. Чтобы продлить срок службы отвертки, важно соблюдать некоторые рекомендации. В частности, это:

    1. Соблюдайте условия эксплуатации. Если вы каждый день сверляете бетон с помощью этого инструмента, он очень быстро станет непригодным для использования.
    2. Обдумайте цель. Есть бытовые и профессиональные отвертки. Если последние предназначены для длительной бесперебойной работы, то любительские инструменты можно использовать не более двух часов в день.
    3. Не нарушать условия хранения. Оборудование не должно храниться в местах с повышенной влажностью. Если механические или электрические части инструмента намокнут, отвертка быстро выйдет из строя и ее нужно будет снять. Его следует хранить в сухом, проветриваемом месте при оптимальной температуре, так как батарея разрушается на морозе. Зимой инструмент лучше всего оставлять в отапливаемом помещении.
    4. Не поддавайтесь неблагоприятным погодным условиям. Не только снег или дождь, но и солнечный свет могут отрицательно повлиять на работу отвертки. Если устройство перегревается, оно может просто перегореть при включении. Поэтому будьте осторожны, чтобы не оставлять прибор под палящим солнцем в течение длительного периода времени.

    Зная, как разобрать отвертку Zubr или устройство другого производителя, вы не останетесь без инструмента на долгое время. Вам не нужно будет доставлять оборудование в мастерскую, ждать диагностики и ремонта. Вы можете самостоятельно определить причину сбоя и устранить ее как можно скорее.

    Работа отвертки Makita неизбежно приводит к износу некоторых частей механизма. И чтобы продолжать эффективно использовать инструмент, вам потребуется ремонт. Процедура разборки и ремонта такого оборудования представлена ​​ниже.

    Устройство шуруповерта Makita

    Отвертка Makita представляет собой довольно простую конструкцию, которая состоит из нескольких основных частей:

    Видео: Как Разобрать Головку Шуруповерта


    • Аккумулятор;
    • Двигатель;
    • Передача инфекции;
    • Переключатель режима.

    В некоторых моделях могут быть добавлены дополнительные устройства, но основные компоненты остаются неизменными.

    Внутри отвертка Makita довольно простая. От точки подключения аккумулятора провода проходят к переключателю скорости, а также к кнопке запуска, с которой имеются контакты к двигателю. Передняя часть двигателя вставлена ​​в коробку передач, которая состоит из набора шестерен разных конфигураций. Состав набора зависит от количества скоростей или режимов работы отвертки. Режимы переключаются с помощью специального контроллера, который выводится.

    В коробке передач зубчатые колеса с внешними зубьями работают в тесной связи с самим корпусом, в котором зубья расположены внутри. И если в некоторых частях зубья сделаны из металла, то сам пластиковый корпус включает в себя пластиковые зубья. Неудивительно, что такая структура со временем изнашивается и разрушается.

    Как разобрать шуруповерт Makita

    Чтобы разобрать отвертку Makita, сначала необходимо отсоединить аккумулятор. Затем все винты, которые удерживают две половинки вместе, откручиваются в корпусе инструмента. После этого корпус вынимается, а перед мастером открываются все внешние компоненты: двигатель, коробка передач и выключатель. Стоит также отметить, что в таких моделях часто устанавливаются специальные пластины, отвечающие за переключение режимов. Если вы не разберетесь очень осторожно, вы можете просто не заметить маленькую тарелку. После разборки вы можете сразу же приступить к ремонту соответствующей детали.

    Как отремонтировать шуруповерт Makita

    Одна из наиболее распространенных проблем с отверткой Makita. Это проблемы со скоростью. Таким образом, на второй скорости все работает отлично. Эта проблема связана с неисправностью коробки передач, которая не позволяет эффективно использовать первую передачу. Подумайте, как избавиться от этой проблемы и починить отвертку.

    Разборка редуктора

    Первый шаг. Разобрать сам инструмент и отделить коробку передач. Теперь важно удалить все ненужные детали на этом этапе. Для этого просто вылейте все шестерни из коробки передач. Стоит отметить, что если нет информации о точном расположении каждой детали, лучше разобрать ее последовательно и точно.

    Запишите и отметьте место передачи. Это необходимо для качественной сборки коробки передач после ремонтных работ. Вы также можете использовать учебные видео или статьи.

    Вкручивание болтов вместо зубьев

    Как только все редукторы будут сняты с редуктора, внутренняя часть устройства откроется для глаза. Учитывая специфику проблемы, мастер, скорее всего, увидит, что все пластмассовые зубья внутри были отключены. Это происходит при длительном использовании устройства или при грубом нарушении правил использования. Пластиковые зубы достаточно мягкие, поэтому под воздействием температуры и постоянных механических нагрузок они просто шлифуются. Это приводит к тому, что нечего ловить на главной передаче и он начинает прокручиваться.

    Чтобы восстановить и восстановить работоспособность, необходимо восстановить зубы. В этом случае вам не нужно восстанавливать все зубы, а просто установить два утюга.

    Для достижения желаемого вам понадобится дрель, маленькие болты и дрель. Рекомендуется использовать сверло с алмазным покрытием, так как это эффективно осушает лишний болт за относительно короткое время.

    Порядок работы:

    1. В боковой стенке редуктора просверлено отверстие в месте расположения пластикового зуба. Необходимо использовать сверло немного меньшего диаметра, чем диаметр болта. Так что можно будет скрутить усилия и обеспечить надежное крепление.
    2. Необходимо просверлить два отверстия по диагонали, чтобы обеспечить надежное удержание редуктора и стабильную работу инструмента. Таким образом, нагрузка будет разделена на два зуба.
    3. При сверлении рекомендуется направить сверло так, чтобы болт не высовывался. В противном случае обработка этого упражнения займет гораздо больше времени.
    4. Теперь нужно вкрутить винты в отверстия.

    Использование бормашинки

    Болты обработаны сбоку и, при необходимости, укорочены по длине. Необходимо придать болтам форму настоящего зуба и обеспечить установку коронки без препятствий.

    Важно! Не рекомендуется перегревать болт при работе со сверлом. В противном случае он может стать очень горячим и расплавить окружающую пластмассу. Корпус коробки передач деформирован, что приведет к более серьезным проблемам. Поэтому во время работы нужно делать перерывы. Охладить болт.

    Как только зубы готовы, заводная головка может быть вставлена ​​обратно. Если все сделано правильно, он будет вставлен без каких-либо помех. Для восстановления коробки передач обычно достаточно двух зубьев, поэтому нецелесообразно вкручивать больше болтов.

    Как отремонтировать аккумулятор шуруповерта

    Аккумуляторные отвертки также очень чувствительны к износу аккумулятора. Это происходит со временем, даже при правильном использовании. Если вы не будете следовать правилам эксплуатации, аккумулятор перестанет заряжаться очень быстро. И в этой ситуации есть два способа: купить новую батарею или попробовать починить аккумулятор отвертки Makita своими руками.

    ВВторой вариант потребует определенного количества времени и усилий, также требуются специальные элементы.

    Аккумуляторная отвертка представляет собой набор из нескольких специальных банок для пищевых продуктов, которые припаяны к контроллеру заряда и имеют цельную структуру.

    Подходящие питательные вещества можно найти в пищевых банках или ноутбуках. В некоторых количествах есть такие банки. В ноутбуках обычно используется 6 банок, а в банках. 4. Но их количество может быть разным и зависит от емкости аккумулятора.

    Разборка аккумулятора

    Прежде всего, вам необходимо разобрать аккумулятор отвертки Makita. Для этого отсоедините его от отвертки, а затем открутите от него все винты. Откроется батарейный отсек, и вы сможете увидеть конструкцию самого элемента. Там будет 10 припаянных банок, припаянных к контроллеру мощности.

    Необходимо отсоединить банки от доски. Для этого используется дрель со специальной насадкой.

    Отсоединение банок от платы

    Используя дрель с дисковой насадкой, банки отрезают от доски. Соединения каждого контакта с контроллером удаляются последовательно, а элементы отсоединяются от общей рамы.

    Это следует делать достаточно осторожно, чтобы не повредить саму плату, но достаточно сложно полностью ее выключить.

    Припайка новых банок

    Сразу после освобождения рамы и платы от старых батарей к ним можно прикрепить новые. Перед пайкой рекомендуется тщательно очистить поверхности на банках и плате от остатков предыдущей пайки. Это обеспечит лучшие долгосрочные контакты.

    Теперь все новые банки от других устройств размещаются в соответствующих местах на раме и, в свою очередь, припаиваются к контроллеру питания. Рекомендуется делать это с помощью толстой насадки на паяльник, так как припой требуется много. Контакт должен быть очень надежным и иметь большую площадь контакта.

    После последовательной сборки рекомендуется завернуть всю конструкцию в специальную бумагу и положить обратно в футляр. Батарея затем собирается и закрывается навинчивающейся крышкой.

    Перед использованием аккумулятор необходимо зарядить на специальной станции на полную мощность и только после этого подключить его к отвертке для проверки. Если все сделано правильно, аккумулятор снова начнет работать.

    Запасные банки можно получить от других батарей или приобрести отдельно. Стоимость для них вполне приличная, но все же ручная замена будет намного дешевле, чем покупка нового аккумулятора.

    Как собрать шуруповерт Makita

    Отвертка Makita должна быть собрана в обратном порядке. Коробка передач, двигатель, выключатель и пластина переключения режимов установлены в одной половине корпуса. После закрепления всех элементов необходимо установить верхнюю крышку и затянуть все винты. После всех этих манипуляций вы можете подключить аккумулятор к инструменту и продолжить работу.

    Снять любой ценой: что делать, если сломали ключ от секретки

    На фото: Yan_San за работой

    В последнее время, наши читатели задают вопрос, как снять секретку, если ключ сломан или потерян. Ведь, в случае поломки специального ключа, откручивающего секрету, придется либо повреждать диск, либо обращаться к услугам дорогостоящих автомастерских, предлагающих силовой съем секреток. Рассмотрим все варианты

    Как снять секретный крепеж (секретку)

    Поэтому, даже если вы православный христианин (а не жулик, который хочет украсть колёса), который просто потерял ключ, вы вынуждены сами решать свои проблемы. И именно поэтому в интернете такое количество кустарных способов снятия секретного колёсного крепежа.

    Снятие универсальной насадкой Gator Grip

    Gator Grip – универсальная насадка для шуруповерта или дрели. Внутри стоят 54 мелких подпружиненных штифта. Предназначена для откручивания любого крепежа с боковыми фланцами.

    Такие секретки как на фото легко откручиваются насадкой Gator Grip

    Снятие насадкой Gator Grip секреток с рисунком на торцевой части

    Секретки McGard, Farad, SaveCar и аналогичные, имеющие защитный рисунок на торце, невозможно снять этой насадкой. Выступающие подвижные штифты не помещаются внутрь рисунка и не позволяют зацепиться за него.

    McGard и Gator Grip

    Farad и Gator Grip


    Снятие экстрактором

    Экстрактор для гаек – сверхпрочная ударная торцевая головка, выполненная из твердосплавной стали. Внутри имеются винтообразные нарезы в левую сторону

    Как используют экстрактор

    Экстрактор забивается молотком или кувалдой поверх колесного крепежа, гаек, болтов или секреток. Далее, его можно выкрутить стандартной “трещеткой” или воротком

    Как выглядит секретка после снятия экстрактором

    Мы сняли китайские секретки TPi экстрактором. Вот, что получилось

    На фото секретки tpi после снятия экстрактором

    Метод перетяжки болтов и гаек

    Это один из малоизвестных способов демонтажа секреток. Стоить отметить, что именно им, и пользуются злоумышленники, решившие оставить вас без колес.

    Способ достаточно энергозатратный и потребует наличие хорошей физподготовки. Однако, в результате проведенной работы, вы приобретете не только новые и полезные навыки, но и оставите целыми свои литые диски. Плюс, вы сможете неплохо сэкономить на услугах автомастерской.

    Что потребуется?
    • Домкрат
    • Баллонный ключ
    • Кусок трубы для увеличения длинны рычага
    • Жидкость WD-40
    • Молоток или кувалда
    Инструкция
    1. В первую очередь, необходимо снять нагрузку с секретки. Для этого придется закрутить все гайки и болты на колесе по максимуму.
    2. Далее нужно воспользоваться домкратом. Поднимете колесо на такую высоту, которая позволить простучать секретку. Можно также расшатать колесо. По окончанию данной процедуры, колесо можно опустить.
    3. Третий шаг – выкручивание всех гаек и болтов, которые имеются на колесе. В результате этой процедуры, колесо остается закрепленным лишь одной секреткой.
    4. На следующем этапе вам понадобится средство WD-40, либо его аналог, а также старый добрый домкрат. Опрыскайте секретку аэрозолем и поднимите колесо на домкрате. Расшатайте колесо на ступице.
    5. После этого, нужно с максимальным усилием закрутить все гайки и болты, которые ранее были на колесе. Затягивайте крепеж симметрично, чтобы у диска не было перекоса.

    Как показывает практика, в результате вышеуказанных действий,  секретка снимается легко, даже голыми руками.

    В случае, если же секретка прикипела достаточно сильно, метод перетяжки соседних болтов потребуется повторить. Положительный результат гарантирован.

    Старая добрая сварка

    Если нет времени и сил, чтобы крутить крепеж на колесе самостоятельно, всегда можно прибегнуть к помощи специалистов. В автосервисе секретки снимут, приварив стальные болты к гайкам. Проконтролируйте, чтобы в процессе сварки, литой диск остался неповрежденным. Для этого, перед началом процедуры, его необходимо закрыть огнеупорной тканью

    Холодная сварка

    Считается, что демонтаж секреток с помощью холодной сварки – один из самых безопасных методов

    Снятие с помощью “болгарки”

    На форуме Drive2.ru приводили интересный, но не однозначный способ снятия. Вот ссылка https://www.drive2.com/l/288230376153066041/

    Газовый ключ, молоток и зубило

    Ну и наконец, традиционный, но ни чуть не потерявший актуальности, заслуженный и народный способ обращения с заклинившим металлическим крепежом. Как говорится без комментариев

    Мастер-ключ McGard универсальный

    Сразу скажем, это очень не дешёвое удовольствие. Такой набор стоит 400$. Купить можно тут

    Читайте также: как заказать дубликат сломанного ключа McGard

    Распродажа

    Возможно вас заинтересует:

    Как удалить односторонние винты

    Другие записи блога

    Односторонние винты, необратимые винты или винты с головкой муфты обеспечивают отличную безопасность, поскольку их сложно открутить с помощью обычных инструментов. Так как же вывинтить эти винты, когда это необходимо?

    Крепежные винты головки сцепления

    Защитные винты с головкой муфты, также известные как необратимые винты, имеют головку винта особой конструкции, которую можно затянуть с помощью обычной отвертки с плоским лезвием, но ее нельзя открутить из-за конструкции головки. Половина паза для привода удалена, а головка спроектирована таким образом, что поворот отвертки против часовой стрелки не сработает из-за скошенной поверхности головки винта.

    Односторонние винты с головкой муфты сцепления, подобные этому, предназначены для постоянной фиксации, которую нельзя откручивать. Но обстоятельства меняются, и может возникнуть необходимость удалить эти крепления безопасности. Попытка открутить винт с головкой муфты с помощью обычной отвертки потерпит неудачу из-за продуманной конструкции головки винта, которая не позволяет отвертке купить ее.

    Как удалить односторонние стопорные винты

    Здесь, в Insight Security, мы регулярно получаем запросы от людей, которые спрашивают, как откручивать стопорные винты и, в частности, как снимать винты с головкой сцепления. Если бы защитные винты легко откручивались, они не были бы очень надежными, поэтому удаление потребует некоторых усилий, но это можно сделать.

    Существует множество защитных винтов, каждый с разными атрибутами защиты и дизайном. Этот пост посвящен винтам с односторонней головкой муфты, конструкция которых позволяет затягивать их с помощью обычной отвертки, но не ослаблять.Есть три основных варианта, которые следует учитывать при откручивании этих крепежных винтов:

    .
    1. Используйте специальный инструмент для снятия головки сцепления
    2. Измените головку винта, чтобы создать паз для отвертки
    3. Крепко возьмитесь за головку винта с помощью кротовых захватов или аналогичных приспособлений.

    Существует четвертый вариант – который будет использовать дрель, чтобы просверлить выход винта безопасности. Но этот метод следует рассматривать только как последнее средство после первой попытки описанных здесь методов, поскольку высверливание может вызвать повреждение.

    Используйте инструмент для снятия головки сцепления
    Инструменты для снятия головки сцепления

    работают с винтами из нержавеющей стали с головкой сцепления, но вы должны использовать инструмент правильного размера, который соответствует размеру односторонних винтов. Инструменты для снятия головки сцепления оснащены двумя сверхтвердыми наконечниками из карбида вольфрама, которые могут эффективно врезаться в головку винта. Приложив усилие с помощью инструмента для снятия, можно получить достаточно денег, чтобы можно было ослабить односторонний предохранительный винт.

    Как уже отмечалось, очень важно использовать инструмент для удаления правильного размера.Например, инструмент для снятия головки сцепления RT61 подходит для винтов 13 и 14 калибра.

    Измените головку винта для создания прорези

    Можно превратить головку одностороннего предохранительного винта в пригодную для использования головку винта с плоской головкой, аккуратно выпилив в ней паз. Этого можно достичь с помощью небольшой ножовки или высокоскоростного вращающегося инструмента, такого как Dremel. После того, как вы прорежете подходящий паз, вы сможете использовать обычную отвертку с плоским лезвием, чтобы ослабить и удалить стопорные винты.

    Крепко возьмитесь за головку винта

    Третий вариант – использовать плоскогубцы или кротовые захваты, чтобы надежно захватить головку винта, вонзив зубцы плоскогубцев в металл головки винта. Это может обеспечить достаточную покупку, чтобы ослабить винт безопасности. Если захваты продолжают соскальзывать, другой вариант – припилить две плоские стороны к головке винта, чтобы упростить надежный захват и ослабить винт.

    Заменить поврежденные стопорные винты

    Если вам пришлось откручивать односторонние защитные винты с помощью любого из описанных здесь методов, важно помнить, что вам необходимо заменить поврежденные винты для обеспечения безопасности.После того, как защитный винт был поврежден, чтобы его можно было удалить, он больше не обеспечивает надежной защиты, поэтому его необходимо всегда заменять.

    Здесь, в Insight Security, мы всегда готовы помочь с вашими проблемами безопасности. Позвоните нам по телефону 01273 475500 для получения бесплатной помощи и совета.

    Это сообщение было добавлено 31 августа 2020 года, понедельник

    Fix-It Chick: Удалите упорный винт | Новости, спорт, работа

    Винты застревают, и часто требуется изобретательность, а также смазка для локтей, чтобы их открутить.

    В старые добрые времена было обычной практикой покрывать резьбу винта небольшим количеством пчелиного воска перед его установкой, чтобы облегчить удаление винта в будущем.

    Тогда и сейчас, с пчелиным воском или без него, винты застревают, и часто требуется изобретательность, а также смазка для локтей, чтобы их открутить.

    • В случаях, когда винт вставляется в металлическое отверстие для винта, смочите область высококачественным проникающим маслом, например PB Blaster. Дайте маслу впитаться от нескольких минут до 24 часов.Часто второе или третье нанесение проникающего масла в сочетании с увеличенным временем ожидания разрывает связь между металлами и позволяет легко удалить винт.
    • Попробуйте отвертку большего размера или меньшую. Отвертка большего размера может захватить края снятого винта, или отвертка меньшего размера может войти в головку винта достаточно глубоко, чтобы зафиксироваться на месте.
    • Попробуйте держать отвертку под небольшим углом, нажимая на головку винта сбоку, а не вниз.
    • Используйте молоток, чтобы вбить относительно прочную отвертку подходящего размера глубоко в головку винта, чтобы лезвия отвертки захватили края головки винта.
    • Используйте небольшое режущее лезвие на инструменте типа Dremel, чтобы врезать головку винта. Затем используйте обычную шлицевую отвертку, чтобы вывернуть винт.
    • Если винт скрепляет две части, используйте инструмент Dremel или ножовку, чтобы отрезать головку винта. Снимите верхнюю «часть», а затем используйте стопорные плоскогубцы, чтобы удалить оставшийся стержень винта.
    • Просверлите небольшое пилотное отверстие подходящего размера через головку винта и немного в стержне винта. Затем используйте насадку для извлечения винта (которую часто называют «простой»), чтобы медленно вывернуть винт из отверстия.
    • Если ничего не помогает, используйте сверло подходящего размера, чтобы высверлить винт. Высверливание винта с машинной резьбой из его отверстия, скорее всего, повредит существующую резьбу в отверстии, поэтому будьте готовы повторно нарезать резьбу для резьбового винта большего размера, как только все остатки старого винта будут удалены.

    Техники своими руками: Удаление старых гвоздей и шурупов

    Как вы будете удалять старые шурупы и / или гвозди, зависит от того, как изначально было сделано крепление. Это также зависит от того, нужно ли вам выполнять работу осторожно или вы можете использовать «разрушительный» подход. Вот несколько вариантов.

    Удаление старых винтов

    В большинстве случаев старые винты трудно удалить по трем причинам.

    Их головки часто перекрашиваются, что затрудняет правильное включение наконечника отвертки.
    Простые стальные шурупы со временем подвержены коррозии, поэтому их резьба крепко захватывает древесину, и их очень трудно освободить.

    Головка винта могла быть повреждена при ввинчивании винта, в результате чего наконечник отвертки выскользнул из паза или выемки, когда вы попытались открутить винт.

    1. Используйте заостренный инструмент, такой как bradawl или нож , чтобы соскрести краску из паза или выемки в головке винта, чтобы кончик отвертки подходил к нему должным образом. Затем попробуйте открутить винт.

    2. Прежде чем пытаться открутить ржавый винт , вставьте отвертку в паз или выемку и два или три раза сильно ударьте молотком по концу ручки.

    Это часто нарушает захват резьбы в дереве и облегчает откручивание винта. При использовании винтов с шлицевой головкой попробуйте повернуть лезвие отвертки в паз, прежде чем ударить по ручке. Это немного повернет винт и даст тот же эффект.

    3. Если головка винта повреждена и острие отвертки не позволяет приложить к ней крутящий момент, вам придется высверлить ее.

    Вставьте спиральное сверло примерно в половину диаметра головки винта в сверло.

    Прижмите его к центру головки винта и медленно просверлите.

    Когда вы дойдете до хвостовика винта, просверленная головка оторвется от хвостовика сверла. Продолжайте сверление, пока полностью не высверлите стержень винта, и отделите компоненты, которые он крепил.

    В качестве альтернативы вы можете использовать съемник для винтов – болт с резьбой, который подходит к патрону аккумуляторной дрели. Он ввинчивается в пилотное отверстие, просверленное в головке винта, а затем приводится в обратном направлении, чтобы вытащить поврежденный винт.

    Как удалить зачищенный винт

    Если вы самопровозглашенный разнорабочий (или женщина), велика вероятность, что вы оказались лицом к лицу с непревзойденным жизнерадостным проектом выходного дня: открученными винтами.Регулируете ли вы дверные петли, ремонтируете мебель или даже работаете с автомобилем, этого практически невозможно избежать. Проблема в том, что большинство шурупов изготовлено из некачественного металла. Когда вы соединяете низкокачественный металл с воздействием окружающей среды, таким как ржавчина, нагар и другие повреждения, маленькие головки винтов не имеют шансов против вашей дрели. К счастью, есть множество способов открутить закрученные винты, не теряя самообладания.

    Это может показаться нелогичным, но поверьте нам.Перед тем, как дальше снимать винт, положите дрель и возьмите ручную отвертку. Хотя выбор правильной головки отвертки для работы может помочь убедиться, что вы не повредите винты, уже поврежденный винт часто можно удалить с помощью отвертки большего или меньшего размера. Вставьте отвертку в головку винта с хорошим усилием и начните крутить. Ручная отвертка сделает вас более чувствительным к тому, когда отвертка начнет соскальзывать, и позволит вам отрегулировать. Во многих случаях винт выкручивается сразу.

    Pro Tip : Небольшое нажатие имеет большое значение. Для непроходимых винтов иногда можно слегка постучать молотком по концу отвертки. Вибрация помогает разбить мусор под поверхностью и освободить винт. Этот метод также хорош для врезания отвертки в поврежденный винт, что повышает ее эффективность.

    Если вам удалось частично выкрутить винт до того, как металл окончательно уступил место и ваша отвертка перестала работать, вам повезло. Существует быстрый и простой способ вывернуть частично вывернутый винт с помощью зажимных клещей. Просто отрегулируйте плоскогубцы, чтобы надежно зафиксировать головку винта, и поворачивайте, пока он не выйдет. При использовании этого метода убедитесь, что зубцы плоскогубцев расположены перпендикулярно головке винта, чтобы обеспечить максимальный захват.

    Вы наверняка уже видели этот трюк. Часто все, что вам нужно, – это гибкий барьер, такой как широкая резинка, чтобы компенсировать разницу между отверткой и поврежденной головкой винта (Изображение 1).Этот метод может быть очень эффективным, но, как правило, он лучше всего работает с небольшими винтами, которые не испытывают больших нагрузок. Если у вас под рукой нет резинки, попробуйте небольшую полоску изоленты (Изображение 2).

    Прочные винты с большим количеством ржавчины и отложений удалить практически невозможно, и даже не думайте о сохранении головки винта. Эта проблема особенно характерна для крепежных винтов на металлических поверхностях, таких как газонокосилки, лодки или автомобили, но ее также можно найти и в доме.Сила, необходимая для разрыва резьбы после долгих лет атмосферных воздействий «металл по металлу», слишком велика для слабых головок винтов. Этот сценарий идеально подходит для ударной отвертки (Изображение 1). Этот инструмент работает, комбинируя поперечное усилие с прижимной силой на винт. Просто поместите соответствующую головку отвертки на ударную отвертку, вставьте ее в винт и ударьте по нему молотком (Изображение 2). Сложное движение ударной отвертки одновременно выкручивает винт, освобождает от отложений и дополнительно вставляет отвертку в винт, таким образом предотвращая дальнейшее снятие винта.

    Если с головкой вашего винта не справиться с помощью стандартной отвертки, пора проявить больше творчества. Иногда достаточно сверла, чтобы вывернуть винт без головки. Просто выберите сверло, которое подходит к отверстию винта, и начните сверление в обратном направлении. Острые края сверла вгрызаются в мягкий металл винта, вытаскивая винт при этом. Если сначала у вас ничего не получится, выберите сверло большего размера и попробуйте снова.

    Если вы исчерпали все советы из этого списка, возможно, пришло время выбрать инструмент для удаления винтов (Изображение 1). Это двустороннее сверло имеет режущую и съемную стороны и работает с любой дрелью или ударным шуруповертом. Начните с того, что вставьте сверло в сверло режущей стороной наружу (Изображение 2). Перевернув сверло, отрежьте поврежденную головку винта, пока не останется чистое отверстие (Изображение 3). Затем переверните биту в сторону удаления и повторите процесс (изображения 4 и 5).Обратная резьба на инструменте быстро захватит винт и удалит его.

    Pro Tip : Если винт, который вы пытаетесь удалить, необходимо использовать повторно и его нельзя заменить, этот метод не для вас. Несмотря на высокую эффективность, выберите другой метод, чтобы винт не вышел из строя.

    Удаление снятых шурупов с дерева | Home Guides

    Отвертки с электроприводом – полезный инструмент для больших проектов, но если вы не будете осторожны, вы можете повернуть винт с немного большим крутящим моментом и сорвать головку.Это может привести к срезанию углублений в головке винта, из-за чего его невозможно будет повернуть отверткой. В хозяйственных магазинах продаются экстракторы шурупов для решения этой проблемы, но если у вас их нет, попробуйте сначала самодельные решения. Если они не работают, вы всегда можете купить экстрактор, но если они действительно работают, вы сэкономите несколько долларов и сэкономите на поездке в магазин.

    Вырежьте небольшой квадратик из картона, чтобы защитить дерево вокруг винта. Сделайте прорезь от одного края до центра квадрата.Если головка винта выступает из деревянной поверхности, наденьте картон на винт, поместив головку в центр картона. Это гарантирует, что ваши инструменты будут ударить по картону, если они соскользнут, а не повредят дерево. Если головка винта находится заподлицо с деревом, отложите картон на потом.

    Возьмитесь за головку винта с помощью зажимных плоскогубцев, если головка доступна. Закрепите плоскогубцы вокруг винта как можно ближе к дереву и начните медленно поворачивать винт против часовой стрелки.Продолжайте, пока винт не освободится.

    Попробуйте вставить отвертки различных размеров и форм в головку винта, если она находится заподлицо с деревом и вы не можете достать до нее плоскогубцами. Если вы не открутили винт полностью, отвертка большего размера или отвертка с другим типом головки все еще может его повернуть. Если вы найдете отвертку, которая может, нажимайте, медленно поворачивая ее против часовой стрелки. Как только головка винта окажется достаточно высоко над деревом, отложите отвертку, сдвиньте картон вокруг винта и выверните винт до конца с помощью фиксирующих плоскогубцев.

    Наденьте широкую резиновую ленту на головку винта, если ни одна отвертка не может ее повернуть. Попробуйте отвертки еще раз. Иногда резинка может обеспечить дополнительное сцепление и временно залатать оголенную голову. Если резинка позволяет повернуть винт, положите картон на место и как можно скорее перейдите к плоскогубцам.

    Просверлите отверстие глубиной 1/8 дюйма в головке винта, если ни одна из этих систем не работает. Используйте самую большую биту, которая удобно войдет в винт.Вставьте экстрактор в пилотное отверстие и поверните его против часовой стрелки, пока он не войдет в головку винта. Продолжайте вращать экстрактор против часовой стрелки, чтобы начать откручивать винт. Как можно скорее вставьте картон на место и с помощью плоскогубцев открутите винт до конца.

    Справочные материалы

    Ресурсы

    Советы

    • Если вы удалили резьбу винта, а не головку, возьмитесь за головку винта с помощью магнитной отвертки и вытащите винт из дерева.
    • Винтовые экстракторы бывают разных размеров. Используйте экстрактор, соответствующий размеру пилотного отверстия.

    Писатель Биография

    Стефани Митчелл – профессиональный писатель, автор веб-сайтов и статей для агентов по недвижимости, коучей самопомощи и директоров по кастингу. Митчелл также регулярно редактирует веб-сайты, деловую переписку, резюме и полные рукописи. В 2007 году окончила Сиракузский университет со степенью бакалавра изящных искусств в музыкальном театре.

    Как открутить винт без отвертки: 4 простых способа

    Handyman’s World является участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для предоставления сайтам средств для получения вознаграждения за рекламу путем рекламы и ссылок на amazon.com.

    Предположу, что раз уж вы пытаетесь открутить винт без отвертки, то торопитесь. Что у тебя нет времени покупать отвертку.

    Если это не так, и у вас есть время, просто зайдите на Amazon или в местный хозяйственный магазин и купите себе набор отверток. Есть несколько очень дешевых, и наличие одного сэкономит вам много времени и нервов.

    Если вы оказались здесь, потому что открутили винт и его больше нельзя удалить отверткой, то вместо этого прочтите эту статью.

    В любом случае, возвращаясь к первому случаю, ниже приведены пять способов, которыми вы можете попробовать открутить винт прямо сейчас.

    5 способов выкрутить винт, если у вас нет времени на покупку отвертки

    В большинстве описанных ниже способов используются предметы повседневного обихода. Таким образом, вы сможете довольно легко их попробовать. Однако результат, который вы получите, будет зависеть от типа винта, который вы пытаетесь открутить, а также от того, насколько сильно он затянут и так далее.

    1. Используйте столовый нож

    Скорее всего, вы уже сталкивались с этой уловкой раньше. В конце концов, он должен быть таким же старым, как сами винты и ножи.

    Достаньте из ящика столовый нож и используйте его кончик как отвертку. Следует иметь в виду, что вам следует избегать ножей с острыми кончиками и использовать вместо них ножи с круглым кончиком.

    Этот метод хорошо работает как с винтами со шлицем, так и с винтами Philips, которые достаточно велики, чтобы вместить нож.

    2. Используйте монету или кредитную карту

    Учитывая толщину монет и кредитных карт, этот трюк не поможет при выкручивании винта.Он не будет работать с винтами, у которых нет простой шлицевой головки.

    Однако с винтами большего размера он может работать нормально. В то же время использование монет и кредитных карт является наиболее полезным при работе с винтами, предназначенными для использования таким образом.

    К некоторым примерам относятся винты штатива камеры, винты крепления игрушек и других крышек батарей и т.

    3. Используйте резиновую ленту

    Так же, как и при извлечении поврежденных винтов, резиновые ленты могут быть полезны при попытке вывернуть винт без подходящего инструмента.

    Размещение резиновой ленты – в идеале достаточно широкой – создаст поверхность с большим трением, чем сам винт. Хотя затем вы можете попробовать повернуть винт пальцем, вам лучше комбинировать этот метод с одним из двух выше.

    Комбинация резинки и столового ножа лучше всего подойдет в большинстве случаев, когда нож сам по себе не работает.

    4. Используйте плоскогубцы

    Хотя шансы, что у вас есть плоскогубцы, если у вас нет отвертки, невелики, я собираюсь включить их в список.

    В большинстве случаев этот метод не сработает, поскольку головка винта будет на одном уровне или чуть выше поверхности того, во что он ввинчивается. И поэтому вы не сможете схватить его плоскогубцами.

    Однако, если у вас дома есть плоскогубцы и ваш винт изрядно торчит, то это, скорее всего, будет вашим лучшим выбором.

    5. Используйте свой гвоздь

    Наконец, если вы находитесь в ситуации, когда у вас нет каких-либо предметов, необходимых для описанных выше методов, вы можете попробовать использовать ноготь.

    Для начала вам понадобится достаточно длинный гвоздь. Кроме того, винт должен быть достаточно ослаблен для начала.

    Я не рекомендую использовать этот метод, если в этом нет крайней необходимости. Если вы пойдете на это, будьте очень осторожны, чтобы не сломать ноготь.

    Часто задаваемые вопросы

    Приведенное выше должно дать вам довольно хорошее представление о том, как решить вашу проблему. Однако, если вы не можете найти там то, что вам нужно, попробуйте прочитать вопросы и ответы на них ниже.

    Что можно использовать вместо отвертки Phillips?

    Если вам нужно выкрутить винт с крестообразным шлицем, но у вас нет подходящей отвертки, вы можете использовать небольшую отвертку с плоской головкой.

    Если у вас совсем нет отвертки, попробуйте столовый нож. Однако имейте в виду, что винты с крестообразным шлицем – одни из самых сложных для откручивания без соответствующего инструмента.

    Что можно использовать вместо шестигранной или звездообразной отвертки?

    Так же, как и с винтами Phillips, когда возможно – но довольно сложно – открутить винты с шестигранной головкой и Torx без соответствующих отверток.

    Скорее всего, ни один из методов, о которых я говорил ранее в этой статье, не сработает. Однако, если у вас есть небольшая отвертка с плоской головкой, вы можете открутить винт.

    Если вы имеете дело с предохранительным винтом Torx, вам придется сначала выбить предохранительный штифт.

    Что я могу использовать в качестве замены отвертки для очков?

    Из-за их очень небольшого размера прецизионные отвертки – или отвертки для очков, как их называют в некоторых случаях – довольно сложно заменить.

    Однако, если у вас нет времени на его покупку, вы можете попробовать пинцет или бритву.

    Сводка

    Как упоминалось в начале, если у вас нет отвертки, приобретите набор прямо сейчас. При этом также подумайте о том, чтобы приобрести другие инструменты, такие как рулетка или молоток, которые время от времени могут оказаться вам полезными.

    Если вам нужно открутить какой-то винт, прежде чем вы сможете достать подходящую отвертку, то лучше всего будет попробовать столовый нож. Однако будьте осторожны, поскольку попытка открутить винт без отвертки может привести к повреждению всего, с чем вы работаете.

    Также имейте в виду, что многие винты будет сложно или невозможно открутить таким образом. Это особенно касается очень маленьких винтов и винтов, у которых нет простого диска с прорезями.

    ДОМАШНЯЯ КЛИНИКА; НЕКОТОРЫЕ ИСПЫТАННЫЕ И ЧАСТО ИСТИННЫЕ СПОСОБЫ ОТВЕРТЫВАНИЯ ЗАХВАТЫВАЮЩИХ ВИНТОВ

    Другой метод, который часто работает – после того, как вы очистили прорезь для винта, чтобы лезвие можно было надежно закрепить, – это вставить лезвие отвертки в прорезь для винта и затем, удерживая твердо в вертикальном положении, несколько раз резко постучите молотком по рукоятке.Это часто приводит к ослаблению винта, поэтому вы можете удалить его с помощью отвертки обычным способом.

    Для больших головок винтов иногда можно использовать молоток и узкий пуансон, чтобы ослабить винт. Поместите кончик дырокола (небольшой набор гвоздей подойдет) на одном конце паза для винта и держите его под углом примерно 45 градусов к поверхности, направляя его в таком направлении, чтобы повернуть головку против часовой стрелки. Затем ударьте молотком по дыроколу (или гвоздю), чтобы повернуть головку винта.Вы можете немного погрызть головку, когда она начнет вращаться, но как только вы начнете, вы, вероятно, сможете закончить работу с помощью отвертки или схватившись за внешнюю часть головки с помощью пары плоскогубцев, как описано ранее.

    Другой способ вывернуть частично ослабленный винт – по крайней мере, настолько, чтобы головка выступала немного над поверхностью – это использовать обычный плотницкий молоток, чтобы вытащить его, как если бы вы вытащили большой гвоздь. Вытягивание шурупа таким способом потребует большего усилия, чем выдергивание гвоздя, и при этом древесина будет прогрызаться гораздо сильнее, но это последний метод, к которому часто прибегают, когда все остальное не помогает.

    Отвечая на почту В. У меня есть небольшой комод, обшитый шпоном красного дерева. Этот шпон в нескольких местах пузырился. Что я могу сделать, чтобы это исправить? – К.С., Бэй Шор, Л.И.

    A. Сначала возьмите лезвие бритвы или очень острый нож и разрежьте пузырек по центру. Затем осторожно попробуйте надавить на пузырь пальцем, чтобы проверить, остается ли винир гибким и не потрескается, когда вы прижмете его. Затем нажмите на одну половину пузыря, используя тонкий шпатель (мастихин художника – хороший инструмент для этого), чтобы нанести белый клей под другую половину пузыря.Теперь прижмите покрытую клеем сторону блистера, пока вы наносите клей под другую сторону. В завершение прижмите обе стороны и протрите влажной тканью излишки клея, которые выдавливаются. Накройте это место небольшим кусочком вощеной бумаги, затем приложите вес, чтобы удерживать волдырь, пока клей не схватится.

    Если шпон настолько хрупкий, что вы не можете надавить на него, пока он не потрескается, вам придется сначала размягчить его, смочив ткань горячей водой, а затем поместив ее на пузырек.Просто помните, что это, вероятно, приведет к обесцвечиванию отделки, поэтому вам придется заново полировать изделие.

    В. У меня есть летний дом с паркетными полами, покрытыми ковром от стены до стены.

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
