Кнопка шуруповерта

Кнопка шуруповерта, элемент управления, который отвечает в течение нескольких функций работы инструмента. Тут небольшом не очень важном узле управления, совмещены: кнопка включения, переключатель направления вращения электродвигателя, устройство плавного пуска не регулятор скорости рабочего инструмента.

Кто из этих устройств регулировки не включения, встроенный в кнопку шуруповерта, по большому счету, отдельно, полноценно не правильно работать не может. Единственный элемент конструкции переключатель вращения (реверс), практически сделан как но очень функциональный блок.

В основной части дрелей не шуруповертов, имеющих хождение в магазин не рынкам электроинструмента России кнопка пуска имеет обозначение JIN DING EA-12/Z1 DC16-18V.

Судя по ее надежности в работах, производитель, вероятно Китай.

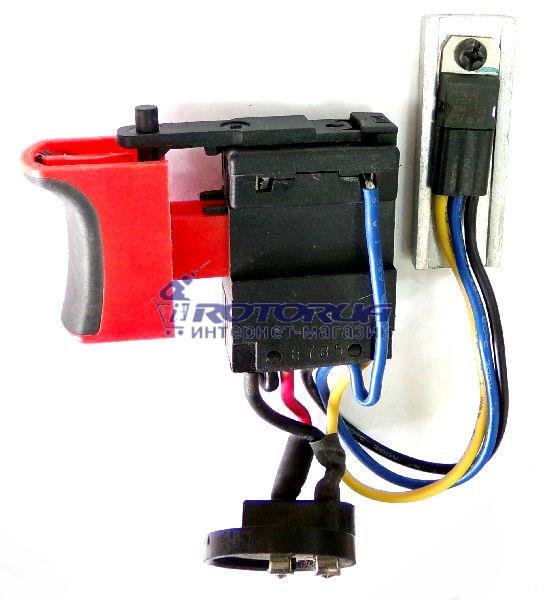

Общее устройство кнопки шуруповерта таково: Корпус, собранный из трех отсеков, где собственно не находятся рабочие узлы всей конструкции. В низу блока расположен узел управления включением не скоростью вращения электродвигателя, а это значит не рабочим инструментом, закрепленным в патроне.

В средней части конструкции располагается кнопка включения, от величины ее перемещения вглубь зависит скорость вращения электродвигателя. Кнопка, чисто механический узел конструкции, перемещающий переменный резистор регулятора электронной схемы.

Прозвонка целого транзистора на кнопке шуруповерта (номиналы)!

Если у Вас нет транзистортестера, то это видео поможет вам понять что не исправно транзистор или нет! Micro

Ремонт шуруповерта Einhell, востановление полевого транзистора.

Ремонт древнего шуруповерта Einhell. Не хотелось для него ничего закупать пришлось по колхозному восстанавлив

В верхней части находится переключатель направления вращения электродвигателя. Направление вращения электродвигателя зависит от полярности подающегося на него напряжения. Электродвигатель коллекторный постоянного тока имеет одну обмотку. Обмотка расположена на вращающейся части электродвигателя называемой якорем.

Для того чтобы создать вращающий момент ротора, его обмотка помещена в магнитное поле двух постоянных магнитов расположенных внутри неподвижной части электродвигателя называемой статором.Изменяя направление тока протекающего через обмотку якоря, с помощью рычага переключения

направления вращения, производится изменение направления вращения рабочего инструмента.

Приподняв застежку, находящуюся с тыльной стороны кнопки можно отстегнуть механизм переключения и отделить его от кнопки. На него из нижней части кнопки приходят два провода питания, плюсовой и минусовой. Изменяя вращающимся барабанным переключателем, подключение этих проводов на начало, или конец обмотки якоря, меняется направление вращения электродвигателя.

Нижняя часть, где собрана вся электронная начинка, самый интересный узел. Здесь собрана электронная схема широтно-импульсного регулятора, который управляет силовым транзистором. Данный транзистор в зависимости от положения резистора управления ШИМ регулятором, открывает силовой транзистор шуруповерта, через которую протекает некоторое количество электричества на обмотку электродвигателя. От величины открытия этого транзистора, а значит и величины протекающего через неё тока, зависит скорость

вращения электродвигателя шуруповерта.

Вот таким образом работает кнопка шуруповерта, или дрели имеющей плавный пуск.
