Зарядное устройство шуруповерта интерскол: Зарядное устройство универсальное Интерскол, NiCd, 12-18 В

Зарядное устройство с адаптером для дрели-шуруповерта ДА-10/14.4 ЭР (Li-ion) Интерскол 92.02.12.00.00 – цена, отзывы, характеристики, фото

Зарядное устройство с адаптером для дрели-шуруповерта ДА-10/14.4 ЭР (Li-ion) Интерскол 92.02.12.00.00 предназначено для зарядки аккумуляторных батарей вольтажом 10-14.4 В. Благодаря специальному светодиодному индикатору легко определяется уровень заряда батареи.

• Время заряда, ч 1
• Min время заряда, мин 60
• Тип заряжаемых аккумуляторов Li-ion
• Устройство аккумулятора обойма
• org/PropertyValue”> Напряжение заряжаемых аккумуляторов, В 14.4

Этот товар из подборок

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,36

Длина, мм: 200
Ширина, мм: 80
Высота, мм: 70

Произведено

• Россия — родина бренда
• Информация о производителе

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Средний срок ремонта для данной модели составляет 35 дней

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты. ру.

Гарантия производителя

Гарантия производителя 2 года

Гарантийный ремонт

Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.

Лицензированные сервисные центры	Адрес	Контакты
СЦ “ИП КУЦ” МСК  Средний срок ремонта — 8 дней	ул. Варшавское шоссе, д. 170Г	+7 (915) 013-09-00

Шуруповерт Интерскол ДА-14.4ЭР – особенности, характеристики, инструкция, отзывы

Модель шуруповерта Интерскoл ДA-14,4 ЭP приобрела популярность среди столяров, мастеров плиточников, строителей, профессионалов и аматоров своей универсальной функциональностью и отличными показателями технического плана.

Оглавление:

1. Особенности модели Интерскoл ДA-14,4 ЭP
2. Особенности конструкции шуруповерта Интерскoл ДA-14,4 ЭP
3. Основные характеристики шуруповерта Интерскoл ДA-14,4 ЭP
4. Советы по безопасной эксплуатации аккумуляторного шуруповерта Интерскoл ДA-14,4 ЭP

Особенности модели Интерскoл ДA-14,4 ЭP

• Улучшенная модификация более ранних моделей Интерскол ДA-12 ЭP. Установлен более мощный двигатель с эффективной и действенной системой охлаждения.
• Аккумуляторный двигатель с емкостью 1.5 Ач и напряжением 14.4 В обеспечивает двухскоростному редуктору достаточно энергии для выработки высокого крутящего момента 12,5/8,5 Hм и большой частоты вращения шпинделя.
• Показатели крутящих моментов означают, возможность использования шуруповерта для сверления отверстий до 10 мм в металле/стали и отверстий до 18 мм в древесине.

• Мощный двигатель позволяет работать с более крупным крепежем, например, появляется возможность вкручивания шурупов от 6 мм.
• Возросшая мощность положительно повлияла на скорость выполнения объема работ, при одинаковой емкости батарей ДА 12ЭР И ДА 14.4 ЭР, последний используется продуктивнее.
• Быстрая зарядка аккумулятора. За один час полностью восстанавливается емкость батарей, что позволяет уменьшить простой при большом объеме работы.
• Наличие запасного аккумулятора позволяет эксплуатировать шуруповерт весь рабочий день.

Особенности конструкции шуруповерта Интерскoл ДA-14,4 ЭP

• Техническое устройство шуруповерта рассчитано на широкого пользователя: профессиональных и домашних мастеров.
• Интерскoл ДA-14,4 ЭP предлагает 15 вариантов установки крутящего момента, дает дополнительное положение для сверления.
• Встроенная тормозная система приводит к мгновенной остановке шпинделя при отпускании пусковой кнопки.
• Индикатор для аккумуляторной батареи позволяет четко рассчитать рабочее время до новой подзарядки.
• Рукоять эргономично ложится в руку, не выскальзывает из потных ладоней, благодаря покрытию слоем резины. Резиновая накладка служит дополнительно гасителем вибрации.

• Рабочая оснастка заменяется по правилам ТБ за счет предусмотренной легкой блокировки шпинделя.
• Реверс служит для демонтажных работ, исправления неточностей вкручивания, для разборки старых деталей или предметов.
• Научно сбалансированный корпус имеет эргономичный дизайн.

Основные характеристики шуруповерта Интерскoл ДA-14,4 ЭP

1. Технические:

• Назначение инструмента – шуруповерт-дрель.
• Тип – безударный.
• Двухскоростной редуктор.
• Источник питания – аккумуляторный.
• Разъем патрона БЗП – от 1.5 до 13 мм.
• Холостой ход, максимальный параметр – 1100 об/мин.
• Крутящий момент – 12/9 Hм.
• Диаметр сверления дерево/сталь – 18/10 мм.
• Нетто – 1.9 кг.

2. Функциональные:

• Основной режим работы – вкручивание/выкручивание.
• Дополнительный режим работы – сверление отверстий, демонтаж.
• Конструктивные возможности – реверс, электронный регулировщик частот вращения.

3. Характеристики аккумулятора:

• Тип батарей – никель-кадмиевая Ni-Cd.
• Емкость – 1.5 Aч.
• Напряжение аккумулятора- 14.4 В.
• Время полной зарядки – 60 мин.
• Зарядное устройство – обычного типа.
• Съемный аккумулятор.
• Дополнительный аккумулятор.

4. Дополнительное обустройство шуруповерта:

• Гнездо в корпусе для крепления бит.
• Кейс для хранения шуруповерта.
• Заряд аккумулятора – визуальная индикация.

Советы по безопасной эксплуатации аккумуляторного шуруповерта Интерскoл ДA-14,4 ЭP

• Выполнение работы, по старой поверхности со скрытой проводкой могут привести к поражению током. Необходимо держать шуруповерт за резиновую рукоять, чтобы избежать проблем.
• Найти скрытую проводку рекомендуется специальным металлоискателем или по плану проложения проводки. Повреждение кабелей под напряжением – причина возгорания дома.
• Заклинивание шуруповерта происходит по нескольким причинам. Для установки неисправности немедленно отключают инструмент от аккумулятора.
• Неисправности шуруповерта: перегруз инструмента, перекос обрабатываемой детали.
• Выполнение ввинчивания или вывинчивания крепежа производят при крепком удержании шуруповерта в руках. В процессе работы могут образоваться кратковременные обратные моменты.
• Заготовку необходимо крепить в специальном инструменте, например, столярных тисках. Это безопасно и надежно, чем удержание детали одной рукой.
• Класть рабочий инструмент на поверхность или выпускать его из рук рекомендуется после полной остановки шуруповерта. Это необходимо во избежание «закуса» инструмента и потери контроля над ним.

▶▷▶▷ зарядка интерскол 18 вольт ремонт своими руками

▶▷▶▷ зарядка интерскол 18 вольт ремонт своими руками

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	01-05-2019

зарядка интерскол 18 вольт ремонт своими руками – Шуруповерт зарядка Ремонт зарядного устройства шуруповерта wwwyoutubecom watch?vwHoygSNjARc Cached Ремонт зарядного устройства для шуруповерта Интерскол 18 В Шуруповерт зарядка Не заряжается аккумулятор Блок питания 18 в шуруповерта ИНТЕРСКОЛ Секрет неисправности wwwyoutubecom watch?vPFKHKkEnTFM Cached Шуруповерт зарядка Ремонт зарядного устройства шуруповерта Интерскол 18 В Своими руками Схема зарядного устройства для шуруповёрта на 18 вольт instrumentguruelektronikastandartnaya-shema Cached Ремонт аккумулятора своими руками Для ремонта аккумулятора шуруповёрта нужно знать его конструкцию и точно определить место поломки и саму неисправность Зарядка для шуруповёрта своими руками instrument-blogruelektroinstrumentydelaem-zaryadnik Cached Тогда имеет смысл изготовить зарядное устройство своими руками и зарядка станет удобнее БП для шуруповерта 18 вольт Зарядное устройство для шуруповерта можно сделать своими руками obinstrumenteruelektroinstrumentshurupovertzaryadnoe Cached Для примера рассмотрим схему зарядника для аккумулятора на 9-11 вольт Тип батарей не имеет значения Такой блок питания (он же зарядник) можно собрать своими руками Спаять схему можно на Зарядное Для Шуруповерта 18 Вольт Своими Руками – CTLNRU ctlnruzarjadnoe-dlja-shurupoverta- 18 -volt Cached Аккумулятор, как уже выше было сказано, на 18 вольт Внутри 15 никель-кадмиевых банок на 1,2 вольта Напряжение полностью заряженного аккумулятора составляет около 20,5 вольт То есть на выходе Конструкция зарядного устройства от шуруповёрта go-radioruustroystvo-zaradki-shurupovertahtml Cached Зарядка завершена После зарядки напряжение на клеммах аккумулятора может достигать 16,8 вольт Такой алгоритм работы примитивен и со временем приводит к так называемому эффекту памяти у Ремонт и запчасти для шуруповерта: схема зарядного устройства stanokguruoborudovanieremont-zaryadnogo Cached Определение поломки шуруповерта, основные механические и электрические неисправности, инструкция по ремонту зарядного устройства Зарядное для шуруповерта схема serp1ruindexзарядное-для Cached Подать на вход 15-16 вольт , и установить переменным резистором порог срабатывания отключения зарядки при 14,4 вольт Зарядка происходит импульсами, импульсы зарядки индицируются светодиодом Зарядка Для Литиевых Аккумуляторов Шуруповерта Своими Руками ctlnruzarjadka-dlja-litievyh-akkumuljatorov Cached На входе стабилитрон на 18 вольт Схема управления на транзисторе kt817, усиление обеспечивает мощный транзистор КТ818 Дорожки своими руками для сада и дачи: 50 фото как Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox – the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 3,580

• Разумеется, ремонтируется все, но есть такая вещь, как здравый смысл – нет резона ремонтировать что-
• то, если устройство стоит дешевле, чем время, которое надо потратить на его ремонт.
  С учетом того что по гарантийке зарядка не проходит, то бывают конфликты с клиентами. В случае если зарядка и аккум
• о по гарантийке зарядка не проходит, то бывают конфликты с клиентами. В случае если зарядка и аккумулятор исправны, а шуруповерт не включается необходимо разбирать шуруповерт. Главная Инструменты Ремонт шуруповерта своими руками. Официально еще не существующий робот Handle представляет собой нечто среднее между сигвеем и двуногим антропоморфным роботом Atlas, тоже дело рук Boston Dynamics. Удивительные свойства горчицы – отмываем краску с рук!!! Подвесной компактный спорткомплекс quot;Весёлая зарядкаquot; своими руками. (11.15г. Ремонт сварочного аппарата в домашнних условиях. На эргономичной рукоятке имеются мягкие резиновые накладки, которые препятствуют выскальзыванию инструмента из рук в процессе работы. Время зарядки аккумулятора. Товары для ремонта. От перспектив грядущих китайских продаж большого кроссовера в quot;Шкодеquot; уже давно не стесняясь потирают руки. Электромобиль, который не требует зарядки. Для закрепления сверла в быстрозажимном патроне достаточно лишь небольшого усилия руки. Используя электропилу нечасто или выполняя мелкий ремонт, лучше выбирать легкий инструмент, так как на весу его держать удобнее. Это средство всегда под рукой, благодаря чему можно запечатлеть важную информацию или поймать интересный момент. В 2011 году он был утвержден в качестве единого стандарта для зарядки смартфонов, планшетов, плееров… Форум Ассоциации Экспериментальной Авиации. FTA 750L 31.07.16:: 18:38:00. Кто использовал при заходе на посадку поделитесь опытом.

планшетов

но есть такая вещь

• и установить переменным резистором порог срабатывания отключения зарядки при 14
• и установить переменным резистором порог срабатывания отключения зарядки при 14
• 8 вольт Такой алгоритм работы примитивен и со временем приводит к так называемому эффекту памяти у Ремонт и запчасти для шуруповерта: схема зарядного устройства stanokguruoborudovanieremont-zaryadnogo Cached Определение поломки шуруповерта

Request limit reached by ad vlaXML

Разумеется, ремонтируется все, но есть такая вещь, как здравый смысл – нет резона ремонтировать что-то, если устройство стоит дешевле, чем время, которое надо потратить на его ремонт. С учетом того что по гарантийке зарядка не проходит, то бывают конфликты с клиентами. В случае если зарядка и аккумулятор исправны, а шуруповерт не включается необходимо разбирать шуруповерт. Главная Инструменты Ремонт шуруповерта своими руками. Официально еще не существующий робот Handle представляет собой нечто среднее между сигвеем и двуногим антропоморфным роботом Atlas, тоже дело рук Boston Dynamics. Удивительные свойства горчицы – отмываем краску с рук!!! Подвесной компактный спорткомплекс quot;Весёлая зарядкаquot; своими руками. (11.15г. Ремонт сварочного аппарата в домашнних условиях. На эргономичной рукоятке имеются мягкие резиновые накладки, которые препятствуют выскальзыванию инструмента из рук в процессе работы. Время зарядки аккумулятора. Товары для ремонта. От перспектив грядущих китайских продаж большого кроссовера в quot;Шкодеquot; уже давно не стесняясь потирают руки. Электромобиль, который не требует зарядки. Для закрепления сверла в быстрозажимном патроне достаточно лишь небольшого усилия руки. Используя электропилу нечасто или выполняя мелкий ремонт, лучше выбирать легкий инструмент, так как на весу его держать удобнее. Это средство всегда под рукой, благодаря чему можно запечатлеть важную информацию или поймать интересный момент. В 2011 году он был утвержден в качестве единого стандарта для зарядки смартфонов, планшетов, плееров… Форум Ассоциации Экспериментальной Авиации. FTA 750L 31.07.16:: 18:38:00. Кто использовал при заходе на посадку поделитесь опытом.

Сверла, отвертки, гаечные ключи Интерскол ДА-10/14, 4ЭР

Технические характеристики силовых Назначение Сверло ненапряженное Картридж quick Количество скоростей 2 Питание Аккумулятор Патрон 0.8-10 мм Макс. холостой ход 1100 об / мин Максимальный крутящий момент 15 Нм Макс. диаметр сверления (дерево) 30 мм Макс. диаметр сверления (металл) 10 мм Режимы расточка Возможности реверс, блокировка шпинделя, электронная регулировка скорости Тип аккумулятора Li-Ion Емкость аккумулятора 1.3 Ач Напряжение аккумулятора 14,4 Время зарядки аккумулятора 1 час Тип зарядного устройства Pulse Съемный аккумулятор да Дополнительный аккумулятор да Оснащение Подсветка лампы, кнопка блокировки Сумка для переноски в комплекте да Вес 1. 25 кг Средняя розничная цена: 13206.00 USD Описание и характеристики товара основаны на информационных сайтах производителей. Поставляемые характеристики и внешний вид сверл, отвертки, гаечного ключа Интерскол ДА-10/14, 4ЭР могут быть изменены без предварительного уведомления. Перед покупкой дрели, шуруповерта, гаечного ключа Интерскол ДА-10/14, 4ЭР уточняйте все интересующие вас опции, комплектацию, внешний вид и срок гарантии у продавца. Обращаем ваше внимание, что мы не занимаемся продажей и производством гарантии.

Переделка заряда отвертки на литий-ионном аккумуляторе

Сайт с информацией о накопителе энергии

Каждый мастер сталкивается с проблемой снижения работоспособности инструмента или полного отказа из-за аккумулятора. Производители используют никель-кадмиевые батареи в отвертках на 12, 14, 18 В. Последовательная сборка нескольких элементов создает желаемое напряжение. Замена литий-никель-кадмиевых батарей увеличивает срок их службы, упрощая конструкцию. Обязательная установка платы BMS добавляет надежности.Поэтому переделка шуруповерта на литиевые аккумуляторы, в основном на форм-фактор 18650, оправдана.

Значение и порядок преобразования отверток на литиевые батареи

Почему никель-кадмиевые батареи быстро выходят из строя? В гирлянде из последовательно соединенных банок каждая уникальна. Химический процесс индивидуален, заряд в закрытых системах разный. При неисправности в одной банке конструкция не обеспечивает нужного напряжения. Система управления и балансировки заряда в отдельных компонентах не предусмотрена.

1. Каждая батарея Ni-Cd дает 1,2 В, а литий-ионная 18650 дает 3,6 В.
2. Емкость литиевой батареи в 2 раза больше, чем у никель-кадмиевой батареи близкого размера.
3. Перегретый литий-ионный аккумулятор может взорваться и загореться, поэтому установка контроля равномерности заряда в банках является обязательной. BMS не устанавливается в никель-кадмиевые батареи. производителя не интересует.
4. Литиевые элементы не обладают эффектом памяти, в отличие от Ni-Cd, их можно заряжать в любое время и в течение часа.
5. Отвертка становится намного проще после переделки батареи на li-ion, используя 18650 банок.

Есть только два препятствия на пути переделки отвертки для литиевых батарей. с ним невозможно работать в негативе. Емкость банок падает, начиная с уменьшения уже с 10 0 C. Литиевые батареи дороги.

Зная, какое входное напряжение требуется для отвертки, зарядное устройство переделывают с учетом размещения банок литиевых батарей и элементов управления в заводской таре.Также можно обойтись фонариком, модернизировав розетку под блок 18650 элементов.

Допустим, вам нужно переделать отвертку на 12 В, используя никель-кадмиевые банки на литий-ионном аккумуляторе. Если использовать 3 банки, выходного напряжения не хватит: 3,6 х 3 = 10, 8 В. При 4 компонентах мощность устройства будет больше: 3,6 х 4 = 14,4 В. В этом случае инструмент станет легче на 182 г, мощность немного увеличится, вместительность – солидный плюс. Но при разборке необходимо оставить клеммы и родной датчик температуры.

Преобразование отвертки на литиевые батареи 18650 14 В

При переделке отверток разной мощности и фонарей с Ni-Cd на Li-ion часто используются батареи форм-фактора 18650. Они легко помещаются в емкость или розетку, так как вместо двух-трех родственников устанавливают одну литиевую. Переделку аккумулятора шуруповерта следует проводить с учетом характеристик литиевых аккумуляторов на 18650.

Этот вид источника энергии плохо переносит глубокую разрядку и чрезмерный заряд.Поэтому необходимо использовать платы контроля напряжения. Поскольку каждая батарея имеет свой характер, их заряд регулируется балансиром. Смысл переделки шуруповерта с напряжением 14,4 В заключается в создании устройства с использованием литиевых батарей для облегчения ручного инструмента и повышения его производительности. Наиболее подходящими для этих целей являются литиевые батареи 18650.

При выборе комплектующих следует учитывать, что пусковой ток шуруповерта высокий, необходимо подбирать подходящую БМС на нужное количество банок и не менее 30 А. Чтобы переделать отвертку с литиевой батареей, нужно запастись хорошим паяльником, некислотным флюсом и толстыми проводами для изготовления перемычек.

• 4 литий-ионных банки
• Контроллер литий-ионных аккумуляторов на 4 банка, CF-4S30A-A хорошо подходит. Имеет встроенный балансировщик, который контролирует заряд каждого элемента.
• Клей-расплав, припой TAGS, припой.
• Термостойкая клейкая лента;
• Соединительные перемычки или толстый провод в изоляции сечением не менее 0.Квадрат 75, вырезанный под мосты.

Видео: Переделка шуруповерта на Li Ion

Порядок переделки отвертки на 18650:

• Разобрать корпус и вынуть из контейнера связку из 12 Ni-Cd элементов.
• Снимите гирлянду, оставив разъем с выводами «» и «-». Вместо датчика температуры установлена ​​термопара от контроллера.
• Припаяйте сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой.В период подключения не нагревайте крышки. Работайте точечно.
• Подключите точки балансировки к контроллеру согласно схеме. На плате предусмотрены разъемы.
• Подсоедините узел к плюсовой и минусовой клеммам.
• Проверить работу цепи. Если все работает, аккум собран, вставьте контроллер в розетку, закрепите герметиком.

Если память не универсальная, требуется дополнительная переделка. Шуруповерты на 12 В с универсальным зарядным устройством собираются аналогично, но схема защитного подключения 3 × 18650 3.Используется 7 В для литиевых батарей. Таким же образом переделывается шуруповерт с использованием комплекта батареек 18650 в количестве 2 элемента.

Преобразование отвертки Makita на литиевую батарею

Имеется отвертка Makita с батареей 1,3 А / ч и напряжением 9,6 В. Чтобы поменять источник питания на литий-ионный, необходимо 3 компонента 18650. Переделка предоставит старому инструменту новые возможности: увеличит продолжительность работы от одного заряда, добавит мощность, так как рабочее напряжение поднимется до 10.8 В.

Для проектирования вам потребуется BMS, управляющий контроллер, поддерживающий режим работы литиевых элементов в рабочих пределах. С этим выключателем зарядка каждой банки будет равномерной, не превышая 4,2 В, нижнее напряжение – 2,7 В. Здесь используется встроенный балансир.

Параметры контроллера должны сопровождать работу инструмента при увеличении рабочего тока до 10-20 А. Плата Sony VTC4 на 30 В с производительностью 2100 А / ч может обеспечить работу без отключения.От 20 ампер Sanyo UR18650NSX подходит для получения энергии 2600А / ч. Плата нужна на 3 элемента, что отмечено в классификации 3S. В этом случае на плате должно быть 2 контакта, плюс и минус. Если выводы обозначены буквами «П-», «П», «С-», они предназначены для более поздних моделей отверток.

Пошаговая инструкция по переоборудованию шуруповерта Makita на литиевые батарейки выглядит так.

1. Батарею можно разобрать на клей, если на весу постучать по месту соединения молотком с мягкой головкой.Направление удара вниз к суставу по нижней части тела.
2. Возьмите только контактные пластины из старого узла, аккуратно отсоединив их от аккумулятора. Датчик и разъединитель нужно оставить.
3. Припаяйте 3 элемента последовательно, используя флюс TAGS и изоляционные перемычки. Сечение провода должно быть больше 0,75 мм2.
4. Соберите схему с контроллером и подключите источник питания к разъемам с помощью 1,5 квадратных проводов.
5. Проверить работу схемы и собрать корпус, снова нанеся его на клей.

В отвертке со старым зарядным устройством DC9710 после зарядки литиевой батареи 18650 красный светодиод на панели погаснет. Уровень заряда контролируется встроенным контроллером.

Зарядное устройство Makita DC1414 T предназначено для зарядки источников питания напряжением 7,2–14,4 В. Во время зарядки горит красный индикатор. Но при зарядке литиевого аккумулятора его напряжение не укладывается в нормы солевых продуктов, и после 12 В зарядное устройство будет мигать красным и зеленым. Но необходимый заряд уже есть.Отвертка готова к работе.

Преобразование отвертки Hitachi 12 В на литиевые батареи 18640

Особенности преобразования отвертки Hitachi 12 В на литиевые батареи. Очень компактная розетка для аккумуляторных элементов, предназначенная для пальчиковых элементов. Поэтому следует подготовить место для 18650 элементов. Необходимо обрезать одну сторону перегородки, чтобы плотно уместился 1 элемент.

Вам потребуется флюс, плоская металлическая соединительная лента, термоклей. Установить литиевые батарейки в отвертку, при переделке необходимо через защитный контроллер.Он должен обслуживать 3 ячейки 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.

Извлеките старую батарею из гнезда, осторожно разъедините контакты в сборе с датчиком температуры и индикатором питания. Снимите и подпишите контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку горячим клеем.

Соберите источник энергии с одним из контроллеров, рассчитанный на 3 элемента. Соберите последовательную схему из 3-х Li-ion элементов.Подключите контроллер. Переделка литиевой 12-вольтовой батареи завершена, когда конструкция установлена ​​в блок, зафиксирована, и загорается индикатор заряда. После полной зарядки измерения показывают 12,17 вольт во внешней сети. Но и этого достаточно для безотказной длительной работы устройства.

Переделка шуруповерта Интерскол на литиевые батареи 18650

Никель-кадмиевый узел из 15 банок рано или поздно выходит из строя. Один-два элемента ленивы, и получить напряжение на выходе уже невозможно.Современные ДС «Интерскол» на литиевых батареях служат намного лучше. Переделку шуруповерта на литиевые батареи 18 вольт освоили мастера.

Вам необходимо приобрести плату защиты на 5S, 3,7 В и 40-50 А. Вам понадобится балансировочная плата и сами источники энергии. 5 литиевых аккумуляторов 18650, их можно оставить с заводскими термисторами, удлинив провода. При установке создайте контактную площадку, вставьте сборку, проверьте работоспособность, зафиксируйте. Советы мастера по сборке подробно представлены в видео.Вот полная информация о переделке 18-вольтовой литиевой отвертки

Как улучшить зарядное устройство для отвертки Hitachi. Конструкция зарядного устройства от шуруповерта. Зарядные устройства Интрескол

Доработка зарядного устройства заключалась в следующем: уменьшение зарядного тока, установка цепи разряда АКБ.

Вообще еще до покупки слышал о большом токе зарядки, который выкидывает аккум, но темы, посвященной переделке, не нашел, только в постах встречал Old.Я решил написать.

Для уменьшения тока заряда (который в штатном режиме составляет 2,5 ампера) нужно разобрать зарядное устройство, на плате есть подстроечный резистор, нужно поменять его на постоянный резистор 200 кОм, тогда ток заряда будет становятся 500 миллиампер.

Цепь разряда аккумулятора. Все знают, что кадмиевые аккумуляторы подвержены эффекту памяти, поэтому я подумал, что было бы хорошо разрядить их перед зарядкой. Сначала я хотел поставить тумблер, который нужно было бы вручную переключать с нагрузки на зарядку.Потом решил заняться автоматом … Еще установил сдвоенный светодиод, сигнализирующий о режимах.

Схема состоит из двух реле, первое реле мощности на 12 вольт необходимо для перевода аккумулятора с зарядки на разрядку и наоборот. Отключается при напряжении питания 3 вольта.
Второе реле на 5 В на короткое время включается. Когда аккумулятор вставлен, кнопка зажимается в цепи питания реле. Реле срабатывает после зарядки конденсатора, реле размыкается, хотя кнопка остается нажатой.
При срабатывании второго реле срабатывает первое, которое переводит аккумулятор на нагрузку в виде лампочки (10 Вт, 12 В) и само начинает получать питание от напряжения аккумулятора. После разрядки аккумулятора примерно до 3 вольт первое реле переключает аккумулятор в режим зарядки.

Насколько я понимаю, кадмиевые аккумуляторы можно разряжать до нуля, но при использовании их в сборке нужно рассчитывать разряд сборки так, чтобы на каждой банке было напряжение не менее 0.8 вольт. Это сделано для того, чтобы предотвратить изменение полярности слабых банок в сборке. Сначала я поставил стабилитрон в цепь первого реле и он перешел в режим заряда при падении напряжения до 8,5 вольт. Но вы также можете разрядить аккумулятор до уровня ниже этого с помощью самой отвертки. Так как аккум новый и банки в нем должны быть такими же, решил развести до 3 вольт.

Зарядное устройство универсальное, на его контактах напряжение холостого хода достигает 30 вольт.В режиме зарядки аккумулятора на 12 вольт напряжение на нем поднялось до 14,6 вольт, затем упало до 14,5 вольт и аккумулятор начал медленно греться. Насколько я понимаю, зарядное устройство предназначено для отключения при прогреве аккумулятора. Термистор подключается к клемме S аккумуляторной батареи и к отрицательной клемме. В начале зарядки напряжение на S составляло 1,8 вольт при падении напряжения на аккумуляторе, напряжение на выводе S составляло 1,4 вольт. Аккумулятор полностью заряжен, потом начинает нагреваться и выключается.После отключения зарядного устройства напряжение на АКБ 13,8 вольт.

При покупке такого универсального и нужного инструмента, как отвертка, у его владельцев в процессе эксплуатации могут возникнуть разные вопросы. Поскольку любой электроинструмент этого типа оснащен аккумулятором, который позволяет работать с ним автономно, важно знать, как правильно заряжать аккумулятор и оптимальное время зарядки аккумулятора шуруповерта. Кроме того, существует ряд практических рекомендаций по его использованию, которые всегда могут пригодиться.

Итак, самый fAQ, который возникает у тех, кто только начинает пользоваться отверткой:

• как правильно зарядить аккумулятор отвертки;
• что делать, если аккумулятор вообще не держит зарядку;
• как зарядить отвертку без штатного зарядного устройства;
• и, конечно же, какое оптимальное время зарядки аккумулятора.

Правильная зарядка шуруповерта: как лучше сделать

Есть несколько простых правил, как зарядить аккумулятор шуруповерта, чтобы инструмент использовал весь свой возможный ресурс.

При покупке нового инструмента не забудьте зарядить аккумулятор перед первым использованием. Любые аккумуляторы, долгое время лежащие на складе или в магазине, имеют свойство разряжаться. Если ваша отвертка оснащена Ni-Cd (никель-кадмиевыми) батареями, «стравите» их, полностью зарядив их три раза, а затем разрядив, чтобы устранить присущий им эффект памяти и довести их емкость до оптимального уровня.

Если они стоят у вас в отвертке, то такую ​​«прокачку» проводить для них не нужно, потому что «эффект памяти» им не свойственен: это более современные батарейки.

Аккумулятор необходимо заряжать при благоприятной температуре окружающей среды. Лучшие температурные показатели, при которых следует заряжать аккумулятор шуруповерта – не ниже 10 ° С и не выше 40 ° С. Во время зарядки не оставляйте аккумулятор без присмотра надолго, чтобы избежать перегрева и перезарядки. Хотя, если штатная зарядка инструмента оснащена индикатором для наблюдения за всем процессом, устройство автоматически его «добьет», когда это понадобится.

Не рекомендуется оставлять аккумулятор в зарядном устройстве надолго. А если отверткой пользуетесь не так часто, лучше вынуть из нее батарейки и хранить отдельно от нее. В случае, если аккумуляторы долгое время лежат без использования, убедитесь, что они находятся в заряженном состоянии, проводя по ним «Питание» один раз в месяц на 25-30 минут. .

Как вы знаете, беспроводной источник питания отвертки – никель-кадмиевый или литий-ионный. никель-кадмиевых аккумуляторов можно хранить в любом состоянии заряда. … Главное их достоинство в том, что они не боятся глубоких разрядов. Чтобы они хорошо поработали после длительного перерыва, их нужно как обычно «прокачать» три-четыре раза. Время «прокачки», в среднем, 3-4 часа. во время которого можно работать отверткой в ​​штатном режиме. Желательно во время работы шуруповерта следить за тем, чтобы никель-кадмиевый аккумулятор не разряжался частично, а полностью.Это поможет ей не накапливать тот же «эффект памяти».

Если аккумуляторная батарея вашего инструмента оснащена литий-ионными, а не никель-кадмиевыми батареями, то главный «плюс» из них – У них нет «эффекта памяти» … Однако рекомендуется более внимательно следить за их уровнем заряда. Если отвертка с литиевыми батареями какое-то время не используется, их необходимо периодически подзаряжать. Они просто не любят глубоких выделений. Если литиевые батареи сильно разряжены, сработает предохранительный контроллер внутри батарейного блока. Чтобы этого не произошло, убедитесь, что батареи заряжены не менее чем на 50 процентов.

Сколько времени нужно для зарядки аккумулятора отвертки

К каждому электроинструменту всегда прилагается инструкция по эксплуатации, в которой точно указано, сколько времени нужно заряжать аккумулятор отвертки. Как уже упоминалось, подавляющее большинство современных зарядных устройств имеют индикаторы уровня заряда, что значительно упрощает их использование. Когда индикатор горит зеленым или другим цветом, указывая на то, что время зарядки аккумулятора шуруповерта подходит к концу, необходимо вовремя отсоединить аккумулятор.

Среднее время, необходимое для полной зарядки аккумулятора, составляет 7 часов … А если вам просто нужно зарядить аккумулятор, вы можете оставить его заряженным на 30 минут. Хотя в случае никель-кадмиевых аккумуляторов, обладающих «эффектом памяти», частые и короткие подзарядки не рекомендуются.

Есть несколько типов зарядных устройств для отверток, в зависимости от области их применения. Private memory , как правило, входит в комплект бытовых электроинструментов.Время зарядки аккумулятора с его помощью варьируется от трех до семи часов. … Существуют также мощные зарядные устройства импульсного типа, которые поставляются с профессиональными инструментами. Как долго заряжать батарею шуруповерта таким устройством? «Импульсы» могут полностью зарядить аккумулятор за один час , что является их неоспоримым преимуществом. Однако стоимость такого средства, конечно, намного выше.

Что делать, если аккумулятор не заряжается или не держит заряд

IN в этом случае вариантов несколько: либо причина неисправности кроется в зарядном устройстве, либо сама отвертка «заклинивает».Кроме того, аккумуляторная батарея может со временем исчерпать свой ресурс и ее необходимо заменить. Для того, чтобы выяснить причину, необходимо внимательно осмотреть как сам инструмент, так и его аккумулятор вместе с зарядным устройством.

Часто причиной плохой зарядки аккумулятора является потеря контакта между отверткой и ее зарядным устройством из-за удлинения клемм. Чтобы устранить эту проблему, достаточно будет просто разобрать зарядное устройство и аккуратно отогнуть его клеммы назад.

Не забывайте о такой частой проблеме, как окисление металлических частей самого аккумулятора и зарядного устройства. Постоянное попадание строительной пыли и грязи также способствует слабому протеканию зарядного тока от зарядного устройства к аккумулятору: инструменты заряжаются хуже. Важно не забывать бережно относиться ко всем компонентам инструмента, чтобы не допустить ухудшения его работоспособности, протерев металлические контакты и очистив их от грязи.

Если разрядился сам аккумулятор, можно попробовать его «раскачать», как это обычно делается в случае никель-кадмиевых элементов. Если это не поможет, придется либо полностью заменить аккумулятор, либо провести частичную замену его элементов.

Обычно в любую отвертку идут две одинаковые батарейки. При выходе из строя одного из них при желании можно собрать один рабочий аккумулятор из двух, в случае, если емкость стала меньше в обоих. После сборки одного рабочего блока из двух блоков не забудьте выровнять показатели емкости ячеек, «прокачав» аккумулятор несколькими циклами «заряд-разряд» в течение 3-4 часов.

Еще можно попробовать «оживить» батареи отдельно. Для этого следует зарядить самые слабые из них большими токами, после чего аккумулятор собрать обратно и зарядить в штатном режиме.Этот метод иногда работает с никель-кадмиевыми батареями. «Точечная» зарядка большими токами должна длиться не более 3-5 секунд. , при этом желательно не допускать сильного перегрева элемента во избежание его разрушения.

Нестандартные способы зарядки аккумулятора шуруповерта

Еще бывает, что “родное” зарядное устройство от электроинструмента либо утеряно, либо выходит из строя, а достать такое же очень проблематично. Многие спрашивают, можно ли правильно зарядить аккумулятор, подключив его к другому источнику питания.

Конечно, это можно сделать. И такие способы зарядки не нанесут никакого вреда аккумулятору, если вы хорошо знакомы с характеристиками самого инструмента и любого другого зарядного устройства, которое может служить альтернативным источником питания для аккумулятора.

Чтобы выбрать подходящее альтернативное зарядное устройство для своего шуруповерта, необходимо знать показатели его напряжения и емкости. Обычно они указываются на внешний корпус инструмента. Также следует обратить внимание на полярность.Он может быть разным, в зависимости от производителя. Это очень важно для правильного подключения аккумулятора к зарядному устройству.

Какое зарядное устройство подходит, определяется следующим образом. Например, у нас есть отвертка на 18 В с аккумулятором емкостью 2 Ач. Это означает, что зарядное устройство должно обеспечивать такое же напряжение, и 200 миллиампер в час будет достаточно, поскольку для полной зарядки такой батареи требуется много времени. … Лучше при зарядке АКБ использовать зарядное устройство с регулируемой силой тока 6-7 часов .

Маленьких крокодилов можно использовать для подачи тока на аккумулятор. А чтобы контакт был хорошим, их можно дополнительно закрепить металлической проволокой.

Если возможно, попробуйте зарядить аккумулятор отвертки с помощью автомобильного зарядного устройства. Важно помнить, что напряжение в этом случае должно быть установлено минимальным. Определите, какая полярность у аккумулятора и автомобильного зарядного устройства (как уже было сказано, она может быть разной). Затем подключите клеммы автомобильного зарядного устройства напрямую к аккумулятору.Иногда для оптимального контакта также приходится использовать дополнительные «застежки» в виде зажимов или гибких металлических пластин.

После таких нехитрых манипуляций остается лишь подключить устройство к сети и внимательно следить за процессом зарядки. Может хватит для запуска 15-20 минут , а при увеличении теплоотдачи в заряженном шуруповерте аккумулятор нужно выключить зарядное устройство.

В последнее время стали довольно популярны от кадмия до лития, особенно среди профессиональных мастеров, регулярно использующих отвертку.Время зарядки аккумулятора в этом случае также будет зависеть от типа зарядного устройства. При наличии штатного «стокового» зарядного устройства аккумулятор можно заряжать от 3 до 7 часов … А если есть возможность приобрести современное импульсное зарядное устройство, хватит чуть больше часа. , чтобы привести аккумулятор в рабочее состояние.

Отвертка – незаменимый инструмент, но обнаруженный недостаток заставляет задуматься о внесении некоторых улучшений и улучшении схемы ее зарядного устройства.Оставив отвертку заряжаться на ночь, автор этого видео блогер AKA KASYAN на следующее утро обнаружил нагрев батареи неизвестного происхождения. К тому же отопление было довольно серьезным. Это ненормально и резко сократит срок службы батареи. К тому же это опасно с точки зрения пожарной безопасности.

Разобрав зарядное устройство стало понятно, что же внутри простейшей схемы из трансформатора и выпрямителя. На скамье подсудимых было еще хуже.Индикатор LED и небольшая схема на одном транзисторе, который отвечает только за работу индикатора, когда аккумулятор вставлен в док-станцию.
Нет узлов контроля заряда и автоматического выключения, только блок питания, который будет заряжаться бесконечно, пока последний не выйдет из строя.

Поиск информации по проблеме привел к выводу, что практически все бюджетные шуруповерты имеют абсолютно одинаковую систему зарядки. И только в дорогих устройствах есть процессор, управляемый системами умной зарядки и защиты как на самом зарядном устройстве, так и в аккумуляторе.Согласитесь, это ненормально. Возможно, по мнению автора видео, производители специально используют такую ​​систему, чтобы аккумуляторы быстро выходили из строя. Рыночная экономика, конвейер дураков, маркетинговая тактика и прочие умные и непонятные слова.

Давайте модифицируем это устройство, добавив систему стабилизации напряжения и ограничения тока заряда. Аккумулятор 18 вольт, никель-кадмиевый, емкостью 1200 мАч. Эффективный ток заряда для такого аккумулятора не более 120 миллиампер.Зарядка займет много времени, но это безопасно.

Давайте сначала разберемся, что нам даст эта ревизия. Зная напряжение заряженного аккумулятора, мы установим это напряжение на выходе зарядного устройства. А когда аккумулятор будет заряжен до необходимого уровня, ток зарядки упадет до 0. Процесс остановится, а стабилизация тока позволит зарядить аккумулятор максимальным током не более 120 миллиампер вне зависимости от того, насколько разряжен последнее есть. Другими словами, мы автоматизируем процесс зарядки, а также добавим светодиодный индикатор, который будет загораться во время процесса зарядки и гаснуть в конце процесса.

Все необходимые радиодетали можно купить недорого – в этом китайском магазине.
Схема сайта. Схема такого узла очень проста и легко реализуема. Стоит всего 1 доллар. Две микросхемы lm317. Первый включается по схеме стабилизатора тока, второй стабилизирует выходное напряжение.

Итак, мы знаем, что по цепи будет протекать ток около 120 мА. Это не очень большой ток, поэтому устанавливать радиатор на микросхему не нужно. Такая система работает довольно просто. Во время зарядки на резисторе r1 происходит падение напряжения, которого достаточно, чтобы светодиод загорелся, и по мере зарядки ток в цепи будет падать. После некоторого падения напряжения на транзисторе недостаточный светодиод просто погаснет. Резистор r2 устанавливает максимальный ток.Его желательно брать на 0,5 Вт. Хотя можно и 0,25 Вт. По этой ссылке вы можете скачать программу для расчета микросхемы.

Этот резистор имеет сопротивление около 10 Ом, что соответствует зарядному току 120 мА. Вторая часть – это пороговый узел. Стабилизирует напряжение; выходное напряжение устанавливается подбором резисторов r3, r4. Для наиболее точной настройки делитель можно заменить многооборотным резистором 10 кОм.
Напряжение на выходе неперестроенного зарядного устройства было около 26 вольт, несмотря на то, что тест проводился при нагрузке 3 ватта. Аккумулятор, как было сказано выше, на 18 вольт. Внутри 15 никель-кадмиевых банок на 1,2 вольта. Полностью заряженный аккумулятор имеет напряжение примерно 20,5 В. То есть на выходе нашего узла нам нужно выставить напряжение в пределах 21 вольт.

Теперь проверим собранный блок … Как видите, даже при коротком замыкании на выходе ток не превысит 130 миллиампер.И это вне зависимости от входного напряжения, то есть ограничение тока работает как надо. Монтируем собранную плату в док-станцию. В качестве индикатора окончания заряда поставим родной светодиод док-станции, но с транзистором он нам больше не нужен.
Выходное напряжение также находится в указанном диапазоне. Теперь можно подключить аккумулятор. Загорелся светодиод, зарядка началась, будем ждать завершения процесса. В результате можно с уверенностью сказать, что мы определенно улучшили эту зарядку.Аккумулятор не нагревается, а главное, вы можете заряжать его сколько угодно, так как устройство автоматически выключается, когда аккумулятор полностью заряжен.

Без сомнения, электроинструмент значительно облегчит нам работу, а также сокращает время рутинных операций. Сейчас используются всевозможные самоходные отвертки.

Рассмотрим устройство, схему и ремонт зарядного устройства от шуруповерта Интерскол.

Во-первых, давайте взглянем на принципиальную схему.Он скопирован с настоящего зарядного устройства на печатной плате.

Плата зарядного устройства (CDQ-F06K1).

Силовая часть зарядного устройства состоит из силового трансформатора ГС-1415. Его мощность порядка 25-26 Вт. Я считал по упрощенной формуле, о которой уже упоминал.

Пониженное переменное напряжение 18В со вторичной обмотки трансформатора поступает на диодный мост через предохранитель FU1. Диодный мост состоит из 4-х диодов VD1-VD4 типа 1N5408.Каждый из диодов 1N5408 выдерживает прямой ток в 3 ампера. Электролитический конденсатор С1 сглаживает пульсации напряжения после диодного моста.

Основой схемы управления является микросхема HCF4060BE , которая представляет собой 14-разрядный счетчик с элементами для задающего генератора. она управляет биполярным транзистором p-n-p структурой S9012. Транзистор нагружен на электромагнитное реле С3-12А. На микросхеме U1 реализован своеобразный таймер, который включает реле на заданное время зарядки – около 60 минут.

Когда зарядное устройство подключено к сети и аккумулятор подключен, контакты реле JDQK1 разомкнуты.

Микросхема HCF4060BE питается от стабилитрона VD6 – 1N4742A (12В). Стабилитрон ограничивает напряжение от сетевого выпрямителя до 12 вольт, так как его выход составляет около 24 вольт.

Если посмотреть на схему, нетрудно заметить, что до нажатия кнопки «Старт» микросхема U1 HCF4060BE обесточивается – отключается от источника питания.При нажатии кнопки «Пуск» напряжение питания с выпрямителя поступает на стабилитрон 1N4742A через резистор R6.

Напряжение питания через открытый транзистор S9012 поступает на катушку электромагнитного реле JDQK1. Контакты реле замыкаются и подают напряжение на аккумулятор. Аккумулятор начинает заряжаться. Диод VD8 ( 1N4007 ) обходит реле и защищает транзистор S9012 от скачка обратного напряжения, который возникает при обесточивании катушки реле.

Диод VD5 (1N5408) защищает аккумулятор от разряда в случае внезапного отключения электросети.

Что происходит после размыкания контактов кнопки “Пуск”? На схеме видно, что при замкнутых контактах электромагнитного реле положительное напряжение через диод VD7 ( 1N4007 ) подается на стабилитрон VD6 через демпфирующий резистор R6. В результате микросхема U1 остается подключенной к источнику питания даже после размыкания контактов кнопки.

Сменный аккумулятор.

Сменный аккумулятор GB1 представляет собой блок, в котором последовательно соединены 12 никель-кадмиевых (Ni-Cd) элементов, каждый на 1,2 Вольт.

На принципиальной схеме Сменные аккумуляторные элементы обведены пунктирной линией.

Суммарное напряжение такой составной батареи 14,4 вольт.

В аккумуляторный блок также встроен датчик температуры. На схеме он обозначен как SA1. Принципиально аналогичен термовыключателям серии КСД.Маркировка термовыключателя JJD-45 2A … Конструктивно он закреплен на одной из Ni-Cd ячеек и плотно прилегает к ней.

Одна из клемм датчика температуры подключена к отрицательной клемме аккумуляторной батареи. Второй вывод подключается к отдельному третьему разъему.

Алгоритм работы схемы достаточно простой.

Зарядное устройство при подключении к сети 220В никак не показывает свою работу. Индикаторы (зеленый и красный светодиоды) не горят. При подключении съемного аккумулятора загорается зеленый светодиод, указывающий, что зарядное устройство готово к работе.

При нажатии кнопки «Пуск» электромагнитное реле замыкает свои контакты, и аккумулятор подключается к выходу сетевого выпрямителя, и начинается процесс зарядки аккумулятора. Красный светодиод горит, а зеленый гаснет. Через 50-60 минут реле размыкает цепь зарядки аккумулятора. Зеленый светодиод загорается, а красный гаснет. Зарядка завершена.

После зарядки напряжение на выводах АКБ может достигать 16,8 вольт.

Этот алгоритм работы примитивен и в конечном итоге приводит к так называемому «эффекту памяти» аккумулятора. То есть уменьшается емкость аккумулятора.

Если следовать правильному алгоритму зарядки аккумулятора, для начала, каждый его элемент необходимо разрядить до 1 вольт. Те. блок из 12 аккумуляторов необходимо разрядить до 12 вольт. В зарядном устройстве для шуруповерта этот режим не реализован .

Вот характеристика заряда одного элемента Ni-Cd 1,2 В.

На графике показано, как изменяется температура элемента во время зарядки ( температура ), напряжение на его выводах ( напряжение ) и относительное давление ( относительное давление ).

Специализированные контроллеры заряда для Ni-Cd и Ni-MH аккумуляторов, как правило, работают по так называемому методу delta -ΔV … На рисунке видно, что по окончании зарядки элемента напряжение уменьшается на небольшое количество – около 10 мВ (для Ni-Cd) и 4 мВ (для Ni-MH).На основании этого изменения напряжения контроллер определяет, заряжен ли элемент.

Также во время зарядки температура элемента контролируется с помощью датчика температуры. Сразу на графике видно, что температура заряженного элемента около 45 0 СО.

Вернемся к схеме зарядного устройства от отвертки. Теперь понятно, что термовыключатель JDD-45 следит за температурой аккумуляторной батареи и разрывает цепь заряда, когда температура достигает где-то 45 0 С. Иногда это происходит до того, как сработает таймер на микросхеме HCF4060BE. Это происходит, когда емкость аккумулятора уменьшилась из-за «эффекта памяти». При этом полная зарядка такого аккумулятора происходит чуть быстрее, чем за 60 минут.

Как видно из схемотехники, алгоритм зарядки не самый оптимальный и в итоге приводит к потере электрической емкости аккумулятора. Поэтому для зарядки аккумулятора можно использовать универсальное зарядное устройство, такое как Turnigy Accucell 6.

Возможные неисправности зарядного устройства.

Со временем из-за износа и влажности кнопка СК1 «Пуск» начинает плохо работать, а иногда даже выходит из строя. Понятно, что при выходе из строя кнопки SK1 мы не сможем подать питание на микросхему U1 и запустить таймер.

Также может произойти отказ стабилитрона VD6 (1N4742A) и микросхемы U1 (HCF4060BE). В этом случае при нажатии кнопки зарядка не включается, индикации нет.

В моей практике был случай, когда пробил стабилитрон, мультиметром он “звенел” как кусок проволоки. После его замены зарядка начала исправно работать. Для замены подойдет любой стабилитрон на напряжение стабилизации 12В и мощность 1Вт. Проверить стабилитрон на «пробой» можно так же, как и обычный диод. О проверке диодов я уже говорил.

После ремонта нужно проверить работу устройства. Нажмите кнопку, чтобы начать зарядку аккумулятора. Примерно через час зарядное устройство должно выключиться (загорится индикатор «Сеть» (зеленый).Вынуть аккумулятор и произвести «контрольное» измерение напряжения на его выводах. Аккумулятор необходимо зарядить.

Если элементы печатной платы исправны и не вызывают подозрений, а режим зарядки не включается, то следует проверить термовыключатель SA1 (JDD-45 2A) в аккумуляторном блоке.

Схема довольно примитивна и не вызывает проблем при диагностике неисправности и ремонте даже

Когда я придумал схему, я попытался максимально упростить ее, используя минимум компонентов.
1. Реле – любое с напряжением обмотки 12 Вольт (для вариантов с 3–4 батареями) и контактами, рассчитанное на ток не менее 2х тока заряда.
2. Транзистор – BC846, 847, или известные КТ315, КТ3102, а также аналоги.
3. Диод – любой маломощный диод.
4. Резисторы – любые в диапазоне 15 – 33кОм
5. Конденсатор – 33-47мкФ 25-50 Вольт.
6. Оптопара – PC817, есть на большинстве плат блоков питания.

Собрал доску.

Здесь используются несколько другие номиналы, хотя на самом деле важен только рейтинг резисторов R4 и R5.R5 должен быть как минимум в 2 раза меньше R4.

Подбираем комплектующие для будущей платы. К сожалению, транзистор, скорее всего, придется покупать, поскольку в готовых устройствах такие устройства используются редко, их можно встретить на материнских платах, но крайне редко.

Плата универсальная, можно использовать реле и сделать по предыдущей схеме, а можно использовать полевой транзистор.

Теперь блок-схема зарядного устройства будет выглядеть так:
Трансформатор, затем диодный мост и конденсатор фильтра, затем плата преобразователя постоянного тока и, наконец, плата отключения.
Полярность выводов индикации заряда я не подписывал, так как на разных платах она может быть разной, если что-то не работает, то их нужно просто поменять местами, тем самым поменяв полярность на противоположную.

Переходим к собственно переделке.
Первым делом вырезал дорожки с выхода диодного моста, клемм подключения АКБ и светодиода индикации заряда. Цель состоит в том, чтобы отключить их от остальной схемы, чтобы это не мешало «процессу».Можно, конечно, просто выкинуть все детали кроме диодов моста, будет так же, но мне дорожки было проще вырезать.

Затем припаиваем конденсатор фильтра. Я припаял его прямо к выводам диодов, но можно поставить отдельный диодный мост, как я показал выше.
Помните, что вывод с полосой – это плюс, без полосы – минус. У конденсатора длинный вывод – плюс.

Печатные платы сверху совсем не влезли, постоянно упирались в верхнюю крышку, пришлось разместить их внизу.Здесь, конечно, тоже все было не так гладко, пришлось одну стойку откусить и немного подпилить пластик, но в любом случае здесь было намного лучше.
в высоту они стали ровными с запасом.

Перейдем к электрическим соединениям. Для начала припаиваем провода, сначала хотел использовать более толстые, но потом понял, что просто не стану с ними разворачиваться в тесном корпусе и взял обычные многожильные провода сечением 0.22мм кв.
К верхней плате припаял провода:
1. Слева – ввод питания платы преобразователя, подключенный к диодному мосту.
2. Справа – белый с синим – вывод платы преобразователя. Если прилагается плата отключения, то к ней, если нет, то к контактам аккумулятора.
3. Красный с синим – вывод индикации процесса зарядки, если с платой отключения, то на нее, если нет, то на светодиод индикации.
4. Чёрный с зелёным – Индикация окончания заряда, если с платой выключения то на светодиоде, если нет то никуда не подключать.

Пока что к нижней плате припаяны только провода к аккумулятору.

Да совсем забыл, на левой плате виден светодиод. Дело в том, что я напрочь забыл и выпарил все светодиоды, которые были на плате, но проблема в том, что если убрать светодиод индикации ограничения тока, то ток не будет ограничиваться, поэтому его нужно оставить (помечено на плате как CC / CV), будьте осторожны.

В общем подключаем все как показано, фото кликабельно.

Затем приклеиваем на дно корпуса двусторонний скотч, так как нижние доски не совсем гладкие, лучше использовать толстый. В общем, у всех этот момент максимально удобно, можно клеить горячим клеем, прикрутить саморезами, прибить 🙂

Доски приклеиваем, провода прячем.
В итоге у нас должно получиться 6 свободных проводов – 2 к аккумулятору, 2 к диодному мосту и 2 к светодиоду.

Не обращайте внимания на желтый провод, это особый случай, я нашел только реле на 24 Вольта, поэтому запитал его со входа преобразователя.
При подготовке проводов всегда старайтесь соблюдать цветовую маркировку, красный / белый – плюс, черный / синий – минус.

Подключаем провода к родной плате зарядного устройства. Здесь, конечно, у каждого будет свой путь, но общий принцип думаю понятен. Особенно внимательно нужно проверять правильность подключения к клеммам АКБ, лучше сначала проверить тестером, где находятся плюсы и минусы, однако то же самое касается ввода питания.

После всех этих манипуляций обязательно проверить и по возможности заново установить выходное напряжение платы преобразователя, так как в процессе установки можно сбить настройку и получить на выходе не 12,6 Вольт (напряжение трех литиевые батареи), но например 12.79.
Также можно настроить ток заряда.

Так как выставлять порог индикации окончания заряда не очень удобно, рекомендую купить плату с двумя подстроечными резисторами, так проще.Если вы купили плату с тремя подстроечными резисторами, то для настройки нужно подключить к выходу нагрузку, примерно соответствующую 1/10 – 1/5 установленного тока заряда. Те. если ток заряда 1,5 Ампер, а напряжение 12 Вольт, то это может быть резистор 51-100 Ом мощностью около 1-2 Вт.

Установить, проверить перед сборкой.
Если все было сделано правильно, то при подключении АКБ должно сработать реле и должна включиться зарядка. В моем случае светодиод индикации гаснет, а по окончании заряда загорается.Если вы хотите сделать наоборот, вы можете включить этот светодиод последовательно со входом оптопары, тогда светодиод будет светиться, пока идет зарядка.

Поскольку в названии обзора все же указывается плата, а обзор касается переделки зарядного устройства, решил проверить саму плату. После получаса работы при токе заряда 1 Ампер температура микросхемы составила порядка 60 градусов, поэтому могу сказать, что эту плату можно использовать до тока 1.5 ампер. Однако я подозревал это с самого начала, при токе 3 Ампера плата скорее всего выйдет из строя из-за перегрева. Максимальный ток, при котором плату можно относительно безопасно использовать, составляет 2 Ампера, но поскольку плата находится в корпусе и охлаждение не очень хорошее, я рекомендую 1,5 Ампера.

Вот и все, выкручиваем корпус и ставим на полный ход. Аккумулятор перед этим действительно пришлось разрядить, так как заряжал в процессе подготовки последней детали.
Если к зарядному устройству подключен заряженный аккумулятор, то реле срабатывает на 1,5-2 секунды, затем снова выключается, так как ток низкий и блокировки не происходит.

Итак, теперь о хорошем и не очень.
Хорошая новость – переделка прошла успешно, заряд идет, плата отключает аккум, в целом просто, удобно и практично.
Плохо – Если в процессе зарядки вы отключите питание зарядного устройства, а затем снова включите его, зарядка не включится автоматически.
Но есть гораздо большая проблема. В процессе подготовки использовал плату из предыдущего обзора, но там же я писал, что на плате нет контроллера, поэтому полностью заблокировать она не может. Но более «умные» платы в критической ситуации полностью отключают выход, а поскольку он одновременно является входом, он не запускается при подключении к зарядному устройству, которое я переделал выше. Для запуска требуется напряжение, а для запуска платы – напряжение 🙁

Есть несколько решений этой проблемы.
1. Поместите между входом и выходом платы защиты резистор, через который ток пойдет на клеммы для запуска зарядного устройства, но как плата защиты себя поведет, не знаю, проверять не на чем.
2. Подключите вход зарядного устройства к отдельной клемме батареи, как это часто делается с аккумуляторными инструментами с литиевыми батареями. Те. заряжаем через одни контакты, через другие разряжаем.
3. Плату за отключение вообще не ставить.
4. Вместо автоматического поставить кнопку как на этой схеме.

Вверху вариант без платы защиты, внизу просто реле, оптопара и кнопка. Принцип простой, вставили аккумулятор в зарядное устройство, нажали кнопку, заряд пошел, и мы поехали отдыхать. Как только заряд закончится, реле полностью отключит аккумулятор от зарядного устройства.

Обычные зарядные устройства постоянно пытаются подать напряжение на выход, если оно ниже определенного значения, но такая модификация неудобна, а с реле не очень применима.Но пока, думаю, может и красиво получится.

Что можете посоветовать по выбору вариантов зарядки аккумулятора:
1. Просто используйте плату с двумя подстроечными резисторами (она есть в обзоре), простая, вполне корректная, но лучше не забывать, что зарядное устройство горит. Не думаю, что в течение дня или двух проблем будет, но я бы не советовал уезжать в отпуск и забывать о включенном зарядном устройстве.
2. Делайте как в обзоре. Сложно, ограниченно, но правильнее.
3. Используйте отдельное зарядное устройство, например знаменитую Imax.
4. Если ваша батарея состоит из двух или трех батарей, то вы можете использовать B3.
Это довольно просто и удобно, к тому же в нем есть полное описание от автора Онегин45.

5. Возьмите блок питания и немного доработайте его. Я сделал что-то подобное в этом.

6. Сделайте собственное зарядное устройство полностью, со всеми автоматическими отключениями, правильной зарядкой и расширенной индикацией.Самый сложный вариант. Но это тема третьей части обзора, однако, скорее всего, будет переделка блока питания в зарядное устройство.

7. Используйте такое зарядное устройство.

Кроме того, я часто сталкиваюсь с вопросами о балансировке ячеек в батарее. Лично я считаю, что это лишнее, так как качественные и подобранные аккумуляторы не так-то просто разбалансировать. Если хотите просто и качественно, то гораздо проще купить плату защиты с функцией балансировки.

Недавно встал вопрос, можно ли заставить зарядное устройство умело заряжать и литиевые аккумуляторы, и кадмиевые. Да, можно, но лучше не делать, потому что, помимо разного химического состава, у аккумуляторов разное напряжение. Например, на сборку из 10 кадмиевых батарей нужно 14,3-15 Вольт, а из трех литиевых – 12,6 Вольт. В связи с этим вам нужен переключатель, который вы можете случайно забыть переключить. Универсальный вариант возможен только в том случае, если количество кадмиевых батарей кратно трем, 9-12-15, тогда их можно будет заряжать как литиевые сборки 3-4-5.Но в обычных инструментальных батареях бывают сборки по 10 штук.

Вот и все, я попробовал ответить на некоторые вопросы, которые мне задают в личку. Кроме того, обзор, скорее всего, будет дополнен ответами на следующие ваши вопросы.

Купленные платы вполне функциональны, но микросхемы, скорее всего, подделка, поэтому лучше загружать не более 50-60% от заявленной.

А пока думаю, что необходимо иметь в наличии правильное зарядное устройство, которое будет изготовлено с нуля. Пока в планах –
1. Автозапуск зарядки при установке АКБ
2. Перезагрузка при сбое питания.
3. Индикация нескольких этапов процесса зарядки.
4. Выбор количества аккумуляторов и их типа перемычками на плате.
5. Микропроцессорное управление

Еще хотелось бы узнать, что вам было бы интересно увидеть в третьей части обзора (можно в личку).

Хотел использовать специализированную микросхему (вроде можно даже бесплатный образец заказать), но она работает только в линейном режиме, а это греется: (((

Может пригодится для архива с трассировками и схемами , но как я уже писал выше, дополнительная плата скорее всего не будет работать с платами, полностью отключающими батареи.

Кроме того, такие способы переделки подходят только для аккумуляторов до 14,4 Вольт (примерно), так как зарядные устройства на 18 Вольт, аккумуляторы выдают напряжение выше 35 Вольт, а платы DC-DC рассчитаны только на 35-40.

Планирую купить +220 Добавить в избранное Отзыв понравился +194 +384

Мировой рынок электроинструментов, по прогнозам, достигнет 41,7 миллиарда долларов к 2024 году

Дублин, 01 октября 2019 г. (GLOBE NEWSWIRE) – «Рынок электроинструментов в разбивке по режимам (электрические (проводные и беспроводные), пневматические), типам инструментов (сверлильные и В ResearchAndMarkets добавлен отчет «Крепление, распиловка, снос, удаление материалов), применение (промышленность (строительство, автомобилестроение, авиакосмическая промышленность, энергетика), DIY) – Глобальный прогноз до 2024 года».com предложение.

Согласно оценкам, мировой рынок электроинструментов вырастет с 31,8 млрд долларов США в 2019 году до 41,7 млрд долларов США к 2024 году при среднегодовом темпе роста 5,5%.

К ключевым факторам, способствующим росту рынка электроинструментов, относятся растущее распространение беспроводных электроинструментов, рост продаж коммерческих автомобилей, рост спроса на крепежные инструменты в промышленных условиях и рост строительной отрасли в странах с развивающейся экономикой. Однако высокая стоимость обслуживания электроинструментов и колебания цен на сырье могут препятствовать росту рынка.

Исследование включает в себя углубленный конкурентный анализ этих ключевых игроков на рынке электроинструментов с описанием их компаний, последних разработок и ключевых рыночных стратегий. Stanley Black & Decker (США), Techtronic Industries (Гонконг), Robert Bosch (Германия), Makita Corporation (Япония), Hilti Corporation (Лихтенштейн), Atlas Copco (Швеция), Apex Tool Group (США), Ingersoll-Rand ( Ирландия), KOKI Holdings (Япония) и Snap-on Incorporated (США) являются одними из основных игроков на рынке электроинструментов.

Рынок бурового и крепежного инструмента будет расти с максимальным среднегодовым темпом роста с 2019 по 2024 год

Ожидается, что буровой и крепежный инструмент будет расти с максимальным среднегодовым темпом роста с 2019 по 2024 год, за ним последуют инструменты для удаления материала со вторым по величине среднегодовым темпом роста . Крепежные инструменты широко используются в таких отраслях, как строительство, автомобилестроение, авиакосмическая промышленность и энергетика. Крепежные инструменты используются для операций, критичных к качеству, таких как затяжка соединений, установка двигателя на шасси и крепление болтов.Инструменты для снятия материала используются для полировки и шлифовки деталей автомобилей и металлических деталей. Ожидается, что рост продаж коммерческих автомобилей будет стимулировать спрос на инструменты для съема материала, сверлильные и крепежные инструменты в течение прогнозируемого периода.

Рынок электроинструментов, особенно аккумуляторных, будет расти с максимальным среднегодовым темпом роста в течение прогнозируемого периода

В настоящее время электроинструменты занимают самую большую долю рынка среди всех других режимов работы на рынке электроинструментов, и аналогичная тенденция вероятна продолжить в течение прогнозируемого периода.Из-за их эргономических преимуществ конечные пользователи предпочитают электрические инструменты обычным пневматическим электроинструментам. Сетевое оборудование с электропитанием – это инструменты, которые можно использовать в режиме plug-n-play, а беспроводные инструменты просты в эксплуатации, эффективны и удобны. Аккумуляторные электроинструменты легче хранить, чем сетевые. Производители электроинструментов сосредотачиваются на производстве аккумуляторных инструментов, выпуская беспроводные версии типов электроинструментов.

Рынок автомобильной промышленности будет расти с максимальным среднегодовым темпом роста в течение прогнозируемого периода

Рынок автомобильной промышленности будет расти с максимальным среднегодовым темпом роста на рынке электроинструментов благодаря росту продаж коммерческих автомобилей.Электроинструменты, такие как отвертки, гайковерты и динамометрические инструменты, также используются в автомобильных мастерских для ремонта важнейших деталей автомобилей, грузовиков и мотоциклов. Целостность крепежных инструментов важна для критических сборочных операций в автомобилях. В автомобильной промышленности происходят серьезные изменения в производственных линиях, такие как внедрение интеллектуального производства, что приводит к интеграции производственных сборочных линий с подключенными электроинструментами. Умные и подключенные к сети сборочные линии в ближайшем будущем создадут возможности для интеллектуальных и подключенных к сети электроинструментов.

Рынок в Азиатско-Тихоокеанском регионе будет расти самыми быстрыми темпами CAGR в течение прогнозного периода

Ожидается, что Азиатско-Тихоокеанский регион будет самым быстрорастущим рынком электроинструментов. Спрос на электроинструменты для бытового применения ограничен из-за отсутствия самостоятельной работы (DIY) в Азиатско-Тихоокеанском регионе, где имеется в изобилии недорогая рабочая сила. Китай и Индия останутся прибыльными растущими рынками для производителей электроинструментов. Недорогие электроинструменты вызвали острую конкуренцию среди производителей.Благодаря растущему производственному сектору Индия стала одной из самых быстрорастущих стран по внедрению электроинструментов. Ожидается, что рост инвестиций в жилищное строительство и инфраструктуру в этом регионе приведет к развитию строительной отрасли и, следовательно, к использованию электроинструментов.

Ключевые темы охвачены

1 Введение

2 Методология исследования

3 Краткое содержание

4 Premium Insights
4.1 Доходные возможности на рынке электроинструментов
4.2 Рынок электроинструментов, по типу инструмента
4.3 Рынок, по приложению
4.4 Рынок в Северной Америке, по режиму работы и стране
4.5 Рынок в APAC, по промышленному применению
4.6 Рынок по регионам

5 Обзор рынка
5.1 Введение
5.2 Динамика рынка
5.2.1 Драйверы
5.2.1.1 Растущее распространение беспроводных электроинструментов
5.2.1.2 Увеличение продаж коммерческих автомобилей
5.2.1.3 Растущий спрос на электрические крепежные инструменты в промышленных условиях
5.2.1.4 Рост строительной индустрии в развивающихся странах
5.2.2 Ограничения
5.2.2.1 Высокие затраты на техническое обслуживание
5. 2.2.2 Колебания цен на сырье
5.2.3 Возможности
5.2. 3.1 Крепление инструментов в ветроэнергетике
5.2.3.2 Интеллектуальное подключение в электроинструментах
5.2.3.3 Подключенные электроинструменты для индустрии 4.0
5.2.4 Проблемы
5.2.4.1 Разработка эргономичных и легких электроинструментов
5.2.4.2 Соответствие нормативным требованиям и безопасность электроинструмента

6 Отраслевые тенденции
6.1 Введение
6.2 Анализ цепочки создания стоимости
6.2.1 Научно-исследовательские компании
6.2.2 Поставщики компонентов
6.2.3 Производители инструментов
6.2.4 Дистрибьюторы и Розничные продавцы
6.2.5 Отрасли конечных пользователей
6.2.6 Поставщики послепродажного обслуживания
6.3 Основные тенденции на рынке электроинструментов
6.3.1 Переход от проводных к беспроводным
6.3.2 Электроинструменты с подключением к сети
6.3.3 Бесщеточные двигатели постоянного тока
6. 3.4 Литий-ионные батареи, заменяющие NI-CD и NI-MH
6.3.5 Беспроводная зарядка
6.3.6 Рост самостоятельной деятельности
6.3.7 Дизайн эргономичных и мощных электроинструментов
6.3.8 Энергия -Эффективные электроинструменты
6.4 Применение электроинструментов по отраслям
6.4.1 Бетон и строительство
6.4.2 Деревообработка
6.4.3 Металлообработка

7 Рынок электроинструментов по типу инструмента
7.1 Введение
7.2 Сверлильный и крепежный инструмент
7.2.1 Drills
7.2.1.1 Электродрели для удержания основного рынка в течение прогнозного периода
7.2.2 Ударные приводы
7.2.2.1 Профессионалы предпочитают ударные приводы
7.2.3 Ударные гайковерты
7.2.3.1 Автомобильная промышленность является ключевым моментом -Пользователь ударных гаечных ключей
7.2.4 Отвертки и гайковерты
7.2.4.1 Гайковерты широко используются при сборке автомобилей и авиакосмической промышленности
7.3 Инструменты для демонтажа
7. 3.1 Перфораторы / перфораторы / отбойные молотки
7.3.1.1 Строительная промышленность стимулирует спрос на инструменты для демонтажа
7.4 Пилы и режущие инструменты
7.4.1 Лобзиковые пилы
7.4.1.1 Лобзиковые пилы широко используются при резке дерева и металла
7.4.2 Сабельные пилы
Завоевание популярности среди профессионалов
7.4.3 Циркулярные пилы
7.4.3.1 Циркулярные пилы – мощный электроинструмент для профессиональных пользователей
7.4.4 Ленточные пилы
7.4.4.1 Ленточные пилы предпочтительны для стационарной резки
7.4.5 Ножницы и высечные ножницы
7.4.5.1 Ножницы и высечные ножницы заменяют ручные инструменты для резки металла
7.5 Инструменты для удаления материала
7.5.1 Шлифовальные машины / полировальные машины / буферы
7.5.1.1 Спрос на шлифовальные и полировальные машины в промышленных приложениях, вероятно, вырастет
7.5.2 Шлифовальные машины
7.5.2.1 Угловые шлифовальные машины
7.5.2. 1.1 Строительная промышленность лидирует в спросе на угловые шлифовальные машины
7.5.2.2 Шлифовальные и прямые шлифовальные машины
7.5.2.2.1 Шлифовальные и прямые шлифовальные машины в основном используются на строительных площадках. Авторемонтные и металлообрабатывающие
7.6 Инструменты для фрезерования
7.6.1 Фрезеры / строгальные станки / фрезерные станки
7.6.1.1 Фрезерные станки Palm и триммеры для ламината
7.6.1.1.1 Специалисты по деревообработке для стимулирования спроса на фрезерные станки для Palm и триммеры для ламината
7.7 Другое

8 Рынок электроинструментов, Автор: Режим работы
8.1 Введение
8.2 Электрический
8.2.1 Сетевые инструменты
8.2.1.1 Проводные электроинструменты займут крупнейший рынок в 2018 году
8.2.2 Беспроводные инструменты
8.2.2.1 Спрос на аккумуляторные инструменты будет расти с максимальным CAGR В течение периода прогноза
8.3 Пневматический
8.3.1 Строительная и автомобильная промышленность для стимулирования спроса на пневматические электроинструменты в течение прогнозного периода
8. 4 Прочие инструменты
8.4.1 Строительная промышленность будет доминировать на рынке электроинструментов для гидравлических и приводных инструментов

9 Рынок электроинструментов, По заявке
9.1 Введение
9.2 Промышленное / профессиональное
9.2.1 Строительство
9.2.1.1 Строительная отрасль занимала крупнейший рынок электроинструментов в 2019 году
9.2.2 Автомобильная промышленность
9.2.2.1 Автомобильная промышленность продемонстрирует самый высокий рост на рынке в период с 2019 по 2024 год
9.2.3 Aerospace
9.2.3.1 Aerospace предложит прибыльные возможности для производителей инструментов для удаления материалов
9.2.4 Energy
9.2.4.1 Ветровая энергия предоставит значительные возможности для роста во время Период прогноза
9.2.5 Судостроение
9.2.5.1 Азиатско-Тихоокеанский регион занимал крупнейший рынок электроинструментов для судостроительной промышленности в 2018 году
9.2.6 Прочие отрасли
9. 3 Жилой сектор / DIY
9.3.1 Аккумуляторные электроинструменты для стимулирования рынка для бытового / домашнего применения

10 Географический анализ
10.1 Введение
10.2 Северная Америка
10.2.1 США
10.2.1.1 США сохранят крупнейший рынок электроинструментов с 2019 по 2024 год
10.2.2 Канада
10.2.2.1 Растущий спрос на аккумуляторные инструменты для стимулирования рынка в Канаде
10.2. 3 Мексика
10.2.3.1 Широкое распространение электроинструментов в строительной индустрии способствует росту рынка в Мексике
10.3 Европа
10.3.1 Германия
10.3.1.1 Германия останется ключевым рынком электроинструментов в Европе в течение периода прогноза
10.3.2 Франция
10.3.2.1 Присутствие ведущих аэрокосмических и автомобильных компаний для стимулирования спроса на электроинструменты во Франции
10.3.3 Великобритания
10.3.3.1 Растущий спрос на беспроводные инструменты со стороны частных и нежилых пользователей стимулирует рынок Великобритании
10. 3.4 Италия
10.3.4.1 Автомобильная промышленность будет стимулировать спрос на электроинструменты в Италии в течение прогнозного периода
10.3.5 Остальная Европа
10.4 Азиатско-Тихоокеанский регион
10.4.1 Китай
10.4.1.1 Крупнейший рынок электроинструментов в Азиатско-Тихоокеанском регионе
занимает Китай 10.4.2 Япония
10.4.2.1 Растущее распространение аккумуляторных инструментов стимулирует спрос на электроинструменты в Японии
10.4.3 Южная Корея
10.4.3.1 Судостроительная промышленность – ключевой конечный пользователь электроинструментов в Южной Корее
10.4.4 Индия
10.4. 4.1 Индийский рынок электроинструментов будет расти с максимальным среднегодовым темпом роста в течение прогнозного периода
10.4.5 Остальные страны Азиатско-Тихоокеанского региона
10,5 РЗ
10.5.1 Южная Америка
10.5.1.1 Бразилия и Аргентина являются основными рынками в Южной Америке
10.5.2 Ближний Восток и Африка
10.5.2.1 ОАЭ, Саудовская Аравия и Южная Африка являются ключевыми рынками в Южной Америке

11 Конкурентный ландшафт
11. 1 Обзор
11.2 Анализ рыночного рейтинга
11.3 Картирование конкурентного лидерства
11.3.1 Визионерские лидеры
11.3.2 Динамические дифференциаторы
11.3.3 Новаторы
11.3.4 Развивающиеся компании
11.4 Сила портфеля продуктов
11.5 Превосходство бизнес-стратегии
11.6 Конкурентный сценарий
11.6.1 Запуск продукта
11.6.2 Приобретение
11.6.3 Партнерство и сотрудничество

12 Профили компаний
12.1 Ключевые игроки
12.1.1 Stanley Black & Decker
12.1.1.1 Обзор бизнеса
12.1.1.2 Предлагаемые продукты
12.1.1.3 Последние изменения
12.1.1.4 SWOT-анализ
12.1.2 Bosch
12.1.3 Techtronic Industries (TTI)
12.1.4 Makita
12.1.5 Hilti
12.1.6 Atlas Copco
12.1.7 Apex Tool Group
12.1.8 Ingersoll-Rand
12.1.9 Snap-On
12.1.10 KOKI Holdings
12.2 Другие ключевые игроки
12.2.1 Emerson Electric Co.
12.2.2 Panasonic Corporation
12. 2.3 Illinois Tool Works Inc. (ITW)
12.2.4 Fortive Corporation
12.2.5 Positec Tool Group
12.2. 6 Chervon (China) Trading Co. Ltd.
12.2.7 C. & E. Fein GmbH
12.2.8 Ferm BV
12.2.9 Aimco Global
12.2.10 Uryu Seisaku Ltd.
12.2.11 Интерскол
12.2.12 TTS Tooltechnic Systems AG & Co. KG (Festool)
12.2.13 Kyocera Corporation
12.2.14 CS Unitec
12.2.15 Dynabrade

Для получения дополнительной информации об этом отчете посетите https://www.researchandmarkets.com/r/b87q67

Research and Markets также предлагает услуги Custom Research, обеспечивающие целенаправленное, всестороннее и индивидуальное исследование.

 КОНТАКТ: ResearchAndMarkets.com
Лаура Вуд, старший менеджер по прессе
[email protected]
В рабочие часы E.S.T звоните 1-917-300-0470
Для бесплатного звонка в США и Канаде: 1-800-526-8630
В рабочие часы по Гринвичу звоните + 353-1-416-8900


Прогнозы мирового рынка электроинструментов до 2023 года

ДУБЛИН, 17 ноября 2017 г. / PRNewswire / –

Отчет «Рынок электроинструментов – глобальный прогноз до 2023 года» был добавлен к предложению компании Research and Markets.

Ожидается, что к 2023 году рынок электроинструментов будет стоить 35,58 млрд долларов США, а в период с 2017 по 2023 год он будет расти в среднем на 4,6%.

Постоянно растущая строительная отрасль в странах с развивающейся экономикой, рост продаж коммерческих автомобилей по всему миру и растущий спрос на аккумуляторные инструменты. Однако высокая стоимость обслуживания, связанная с электроинструментом, препятствует росту рынка. Рынок был сегментирован по режиму работы, типу инструмента, применению и географии.

В 2016 году электроинструменты занимали самую большую долю на рынке электроинструментов в целом. Проводные электрические инструменты – это проводные инструменты, используемые в качестве ручных инструментов. Сетевым инструментам требуется постоянный источник питания; поэтому у них никогда не заканчивается питание, в отличие от аккумуляторных инструментов. Сетевые инструменты обеспечивают больший крутящий момент, чем аккумуляторные инструменты для крепления. На рынке электроинструментов преобладают сетевые инструменты. Благодаря усовершенствованию аккумуляторов в связи с интенсивной заменой никель-кадмиевых аккумуляторов на литий-ионные, а также все более широким использованием аккумуляторных инструментов рынок аккумуляторных инструментов растет более быстрыми темпами.

Сверлильные и крепежные инструменты занимали самую большую долю на рынке в 2016 году. Электрические сверлильные и крепежные инструменты используются как профессионалами, так и потребителями, работающими в домашних условиях, в то время как большинство пневматических сверлильных и крепежных инструментов используются в промышленных средах, таких как автомобилестроение и авиакосмическая промышленность. растения. Увеличение использования крепежных инструментов, таких как ударные инструменты, отвертки и гайковерты, связано с постоянно растущими продажами автомобилей во всем мире и увеличением количества ветряных электростанций, поскольку эти инструменты являются важными элементами в автомобильной сборке и ветряной технике. турбоустановочные работы.

Строительная отрасль занимала наибольшую долю рынка электроинструментов в 2016 году. Строительная отрасль является крупнейшим держателем акций на рынке. Электроинструменты играют важную роль на всех этапах строительства, включая этапы проектирования, обследования, строительства и технического обслуживания. Они используются для различных строительных работ, таких как сверление, забивка, снос, резка бетона и полировка. Такие инструменты, как ударные дрели, отвертки и перфораторы, широко используются в строительных проектах.Растущая строительная деятельность в таких странах, как США, Китай и Индия, требует технологически продвинутых и инновационных электроинструментов, что способствует росту рынка.

Ожидается, что регион APAC будет самым быстрорастущим регионом для рынка благодаря непрерывному росту инфраструктуры в таких крупных странах, как Китай и Индия, увеличению продаж автомобилей во всем мире и увеличению количества установок ветряных электростанций. Китай вкладывает большие средства в развитие инфраструктуры и планирование городских территорий.Эти вложения в строительные проекты будут двигать рынок. С ростом урбанизации в Индии существует огромный спрос на электроинструменты для строительства городских объектов. Кроме того, ожидается, что судостроительная промышленность в Южной Корее, Японии и Китае в определенной степени будет способствовать росту рынка.

Ключевые темы:

1 Введение

2 Методология исследования

3 Краткое содержание

4 Premium Insights

5 Обзор рынка
5.1 Введение
5.2 Динамика рынка
5.2.1 Движущие силы
5.2.1.1 Постоянно растущая строительная отрасль в странах с развивающейся экономикой
5.2.1.2 Увеличение мировых продаж коммерческих автомобилей
5.2.1.3 Растущее распространение литий-ионных аккумуляторов высокой плотности для зарядки без проводов Инструменты
5.2. 2 Ограничения
5.2.2.1 Высокая стоимость обслуживания
5.2.2.2 Соблюдение строгих торговых политик и правил безопасности
5.2.3 Возможности
5.2.3.1 Сосредоточение внимания на производстве интеллектуальных электроинструментов с возможностью беспроводного подключения
5.2.3.2 Индустрия 4.0: создание возможностей для поставщиков электроинструментов
5.2.4 Проблемы
5.2.4.1 Производство эргономичных и легких электроинструментов

6 Тенденции в отрасли
6.1 Введение
6.2 Анализ цепочки создания стоимости
6.2.1 Исследования и разработки ( НИОКР)
6.2.2 Поставщики компонентов
6.2.3 Производители электроинструментов
6.2.4 Дистрибьюторы и розничные торговцы
6.2.5 Конечные пользователи
6.2.6 Послепродажное обслуживание
6.3 Основные тенденции на рынке электроинструментов
6.3.1 Электроинструмент Connected Assembly
6.3.2 Бесщеточные двигатели постоянного тока (Bldc)
6.3.3 Литий-ионные (Li-Ion) аккумуляторы высокой плотности
6. 3.4 Технология беспроводной зарядки

7 Рынок электроинструментов, в зависимости от режима работы
7.1 Введение
7.2 Электрические
7.2.1 Сетевые инструменты
7.2.2 Аккумуляторные инструменты
7.3 Пневматические
7.4 Прочие инструменты

8 Рынок электроинструментов, по типу инструмента
8.1 Введение
8.2 Инструменты для сверления и крепления / завинчивания
8.2.1 Сверла
8.2.2 Ударные отвертки
8.2.3 Ударные ключи
8.2.4 Отвертки и гайковерты
8.3 Инструменты для демонтажа
8.3.1 Перфораторы / перфораторы / отбойные молотки
8.4 Пилы и режущие инструменты
8.4.1 Лобзики
8.4 .2 Сабельные пилы
8.4.3 Циркулярные пилы
8.4.4 Ленточные пилы
8.4.5 Ножницы и высечные ножницы
8.5 Инструменты для удаления материала
8.5.1 Шлифовальные машины / полировщики / буферы
8.5.2 Шлифовальные машины
8.5.2.1 Угловые шлифовальные машины
8.5 .2.2 Шлифовальные машины
8. 5.2.3 Прямошлифовальные станки
8.6 Инструменты для фрезерования
8.6.1 Фрезерные / строгальные станки / фрезерные станки
8.6.1.1 Фрезерные станки для пальм
8.6.1.2 Триммеры для ламината
8.7 Другое

9 Рынок электроинструментов, по применению
9.1 Введение
9.2 Промышленное / Профессиональный
9.2.1 Строительство
9.2.2 Автомобилестроение
9.2.3 Аэрокосмическое производство
9.2.4 Энергетика
9.2.5 Судостроение
9.2.6 Прочие отрасли
9.3 Жилой сектор / Diy

10 Географический анализ

11 Конкурентоспособный Пейзаж

12 Профиль компании

• Aimco Global
• Группа инструментов Apex
• Атлас Копко
• С.И Э. Фейн
• CS Unitec
• Шеврон Групп
• Депраг Шульц
• Emerson Electric
• Ферм
• Фридрих Дусс
• Hilti
• Hitachi Koki
• Иллинойс Инструментальный Завод (ITW)
• Ингерсолл-Рэнд
• Интерскол
• Kyocera
• Макита
• Panasonic
• Группа Позитек
• Роберт Бош
• Защелка
• Стэнли Блэк энд Декер
• TTS Tooltechnic Systems (Festool)
• Techtronic Industries (TTI)
• Урю Сейсаку

Для получения дополнительной информации об этом отчете посетите https: // www. researchchandmarkets.com/research/43w6wm/power_tools

Контактное лицо для СМИ:

Лаура Вуд, старший менеджер
[адрес электронной почты защищен]

В рабочие часы EST звоните + 1-917-300-0470
Для бесплатного звонка в США / Канаду + 1-800-526-8630
В часы работы офиса по Гринвичу звоните +353 -1-416-8900

Факс в США: 646-607-1907
Факс (за пределами США): + 353-1-481-1716

ИСТОЧНИКИ Исследования и рынки

Ссылки по теме

http: //www.researchandmarkets.com

Аккумуляторные отвертки: обзор, характеристики, инструкция, выбор

Работа с крепежом может быть поставлена ​​в соответствии с наиболее распространенными задачами, которые решаются при строительстве и содержании дома. Отвертка в этом случае занимает базовое положение как самый простой и доступный инструмент для скручивания и откручивания метизов. Но его конструкция недавно была пересмотрена и усложнена с целью повышения эффективности работы. Сегодня в этой нише преобладает аккумуляторный шуруповерт, который из разряда чисто профессионального инструмента быстро захватил и сферу домашнего хозяйства.

Особенности конструкции

Внешне стандартная модель напоминает строительный пистолет компактный с удобной рукояткой и патроном для рабочего насадки. При этом форм-факторы конструкции могут быть разными – например, в виде стержня или с расположенной по центру ручкой. Но самым популярным исполнением по-прежнему считается пистолетная конструкция как самая эргономичная. А разработчики экспериментируют с функциональностью ручки, позволяя изменять ее положение в определенных диапазонах перемещений на корпусе за счет вращающегося узла.Это дает возможность производить операции в труднодоступных местах с разных позиций. Внутри устройство аккумуляторной отвертки может быть представлено комбинацией двигателя и коробки передач, переходящей в патрон. Оператор начинает вращать сопло, нажимая спусковой крючок на рукоятке. Как видите, принцип действия довольно прост, хотя потенциал мощности может в корне изменить возможности инструмента.

Отличия от дрели

Основная проблема частично соответствует функционально не менее популярным сегодня сверлам, поддерживающим режимы работы шуруповертов.Конечно, в случае с шуруповертами сразу пропадает функция сверления, но разница не только в этом. Казалось бы, если есть возможность приобрести в одном инструменте два устройства с разными, но популярными процедурами работы, то какой же должен быть выбор обрезанной по возможностям отвертки узкой? Преимущества перед дрелью-шуруповертом – это оптимизированная конструкция, в частности, свободная от кулачкового механизма крепления. Можно сказать, что аккумуляторный шуруповерт ориентирован на более точные и даже специализированные задачи, что связано с более широкими возможностями регулировки крутящего момента.И это не говоря уже о компактной облегченной конструкции (вес не более 1 кг), позволяющей длительное время выполнять небольшие операции с весом. Для сравнения, работа 2-3-килограммовой дрелью-шуруповертом через 15-20 минут в режиме выполнения серийных скручиваний с центрированием насадки приведет к утомлению рук.

Дополнительные функции

В зависимости от характера работы прибора может потребоваться другой набор дополнительных функций.Наиболее полезными являются следующие функции:

• Регулировочное кольцо. С его помощью оператор может шаг за шагом установить оптимальный момент затяжки. Такой вариант пригодится, если при выборе аккумуляторного шуруповерта ориентируется на универсальную модель для работы с саморезами, саморезами и шурупами разного размера. Регулировка усилия затяжки увеличивает надежность крепления и предотвращает отламывание головки.
• Блокировка шпинделя. По сути, эта функция представляет собой ручной режим работы отвертки.Приводной механизм заблокирован, что позволяет использовать инструмент без двигателя. Также этот режим может быть полезен при смене оснастки без риска случайного скручивания.
• Обратный (обратный) ход. Вращение насадки в обратном направлении обычно используется при работе со старым или крупноформатным крепежом.
• Подсветка. Как правило, это небольшая светодиодная лампочка в виде отвертки, благодаря которой пользователь может освещать рабочую зону без использования индивидуальных фонарей.

Основные тактико-технические характеристики

Показатели количества оборотов и момента закручивания – это главное, что следует учитывать при оценке эксплуатационного потенциала шуруповерта с требованиями к целевым операциям. Прежде всего, следует отметить, что в ручном режиме мастер прикладывает в среднем усилие, соответствующее крутящему моменту 4-5 Нм. Этого потенциала достаточно для работы со шурупами диаметром 6-7 мм, которые необходимо вкручивать в сухую древесину.Максимальный коэффициент мощности для стандартной аккумуляторной отвертки составляет 20-25 Нм. Что касается количества оборотов, то это значение может варьироваться от 150 до 2500 об / мин. Работа с крепежом популярных форматов обычно находится в диапазоне 400-500 оборотов в минуту. При этом, как показывает практика, важны даже не предельные значения, а возможность регулирования крутящего момента и количества оборотов. Это позволит настроить инструмент для крепежа с разными параметрами.

Характеристики аккумулятора

Аккумулятор представляет собой компактный аккумулятор, который может быть съемным или несъемным.Как правило, аккумулятор встроен в ручку. Производители в основном используют два типа аккумуляторов – LI-ION и NI-CD. Чаще – первые, литий-ионные. Именно в качестве питателя для малогабаритного инструмента они выигрывают скромными габаритами и отсутствием эффекта произвольного разряда, которым, например, грешила аккумуляторная никель-кадмиевая отвертка. Емкостные и вольтные характеристики следующие: 1,5-2 А * ч и 3,6-7,2 В. Важно учитывать еще один нюанс, влияющий на оборудование.Заряда одного аккумулятора хватает на время рабочего сеанса от 30-45 минут до 3-4 часов. Поэтому в режиме работы на полный рабочий день нелишним будет предусмотреть расширенный комплект поставки, в котором поставляется дополнительный аккумулятор.

Инструкция по эксплуатации

Залог качественной работы – минимальный уровень шума и вибраций. Чтобы уменьшить эти эффекты, следует позаботиться заранее, подготовив перчатки и очистив рабочую поверхность от сторонних предметов.Рекомендуется начинать работу с полностью заряженным аккумулятором и не затупившимися форсунками. Начать работу следует на максимальной скорости на средней скорости, что сводит к минимуму вероятность выхода из строя головки крепежа. Не переусердствуйте с давлением. Усилие должно соответствовать жесткости посадки. По окончании работ аккумуляторный шуруповерт разбирается и чистится. В инструкции указано, что поверхность тела желательно протирать тряпкой, смоченной мылом, но без использования хлоридных растворителей и других агрессивных химикатов.Особое внимание в процессе проверки уделяется герметичности двигателя, состоянию обмотки и качеству электрических соединений.

Батарея Руководство по эксплуатации

Большинство используемых батарей современного типа поддерживают автоматические защитные функции. Это системы, отключающие устройство при сильных перегрузках и перегреве. Продолжить работу аккумуляторной отверткой после того, как автоматическое отключение невозможно. Необходимо выдержать паузу порядка 15-20 минут, чтобы силовая начинка пришла в нормальное состояние.

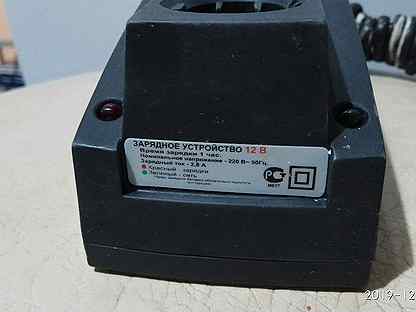

Зарядка аккумуляторной батареи Выполняйте только соответствующие параметры напряжения. Например, к стандартной розетке 220 В устройство подключается через комплектный переходник. Информацию о текущем состоянии заряда в современных моделях инструмента информирует специальный индикатор. Теперь следует рассмотреть конкретные модели аккумуляторных отверток. Представленный ниже обзор поможет выбрать лучший вариант из разных сегментов.

Бытовые модели

С помощью Ryobi CSD4107BG можно эффективно выполнять интенсивные ремонтные работы, сборку небольших домашних приборов и электромонтаж.В комплект входит широкий набор бит для разных задач, а картридж QuickChange обеспечивает быструю замену насадок. Отечественный аккумуляторный шуруповерт «Интерскол ОА-3,6Ф» относится к начальному уровню и стоит всего 900 рублей. За эту сумму пользователь может рассчитывать на гибкость при выполнении работ в стесненных и слабосветовых условиях – такие операции облегчаются трансформируемой ручкой и светодиодной подсветкой. Но бытовой сегмент представлен не только производителями бюджетных электроинструментов.Гигант на рынке строительной техники в лице компании Bosch также предлагает интересную малокалиберную модель. Это компактная и легкая версия GSR MX2DRIVE, снабженная защитой от глубокого разряда, которая поддерживает возможность интеграции битов разных форматов и просто отличается высоким качеством немецкой сборки.

Профессиональные модели

Операции по сборке мебели, монтажу строительных конструкций и оборудования рекомендуется выполнять мощным инструментом с надежной элементной базой.Эти модели включают Einhell BT-SD 3.6 / 1 с литий-ионным аккумулятором. В комплекте создатели предусмотрели фонарик и кобуру под пояс. Для длительной работы с большой нагрузкой был разработан аппарат «Зубр Трансформатор-М». По соотношению цена-качество это лучший аккумуляторный шуруповерт в профессиональном сегменте. Итак, по цене 2,5 тыс. Руб. Модель оснащена двухскоростным редуктором, меняющим положение ручки и аккумулятора с напряжением 7.2 В. С точки зрения функциональности привлекает внимание Hitachi DB3DL2. В этой отвертке помимо светодиодного фонарика есть фиксатор насадки, а в комплект входит дополнительный аккумулятор и пластиковый корпус.

Что еще нужно учитывать при выборе?

Большое значение в процессе выполнения рабочих манипуляций будет иметь эргономика устройства. В связи с этим следует учитывать не только выполнение конструкции по форме, но и наличие прорезиненных накладок, повышающих прочность ручного захвата.Также опытные пользователи рекомендуют рассчитывать рабочий темп с учетом отвлекающих факторов для восполнения энергии батареи. Мощное зарядное устройство для аккумуляторной отвертки производит зарядку за 1-2 часа. Однако при большой емкости аккумулятора этот процесс может затянуться и до 10 часов. Во втором случае даже наличие запасного аккумулятора не исключает простоя.

Заключение

Самые простые разовые задачи по установке крепежных элементов можно решить с помощью обычной отвертки без хлопот по подключению и поиску подходящих насадок.В каких случаях подходит электроинструмент? При этом не обязательно ответственно работать с широкоформатными шурупами и шурупами. Этот выбор лучше делать в том случае, если планируются частые операции с последовательным скручиванием. Аккумуляторный шуруповерт «Интерскол ОА-3.6Ф» даже скромный по своим возможностям демонстрирует значительную экономию энергии и времени по сравнению с традиционными шуруповертами. Подходит для крепления облицовочных панелей, ремонта мелкой бытовой техники, а также для безопасного монтажа электрооборудования дома.Разумеется, при производстве качественный крепеж предоставим только производительные модели. Для таких целей можно приобрести премиальные модификации от компаний Einhell, Hitachi и Bosch.

Harbour Freight Hercules 20V Max против DeWalt 20V Max Ударный драйвер

Harbor Freight любит рыночные заявления о том, что их инструменты выгодно отличаются от DeWalt. Поэтому мы решили немного более объективно посмотреть, что говорят цифры об их главных конкурентах. Давайте познакомимся с участниками этого не очень тяжелого поединка: Harbour Freight Hercules Vs DeWalt 20V Max Impact Driver.

Harbor Freight Hercules, макс. Ударная шайба, 20 В 63380

• Источник питания: аккумулятор, макс. 20 В
• Скорость: 0–2800 об / мин
• Крутящий момент: 1500 дюйм-фунтов Ударная отвертка DCF888
  • Источник питания: аккумулятор 20 В макс.
  • Скорость: 0–1000 / 0–2800 / 0–3250 об / мин
  • Крутящий момент: 1825 дюйм-фунт
  • Скорость удара: 0–3600 IPM

  Проверить в нашей перестрелке с ударным драйвером для получения полной информации о наших методах тестирования.

  Harbour Freight Hercules 20V Max против DeWalt 20V Max Impact Driver

  Motor

  DeWalt использует бесщеточный двигатель XR и палочки Hercules с щеткой. Я всегда буду рассчитывать на производительность, время автономной работы и более длительный срок службы бесщеточного двигателя.

  Подробнее о различиях здесь.

  Вердикт: DeWalt

  Скорость под нагрузкой

  Заворачивание винта с ригелем 1/4 дюйма в приклеенную OSB – такая же трудная работа, как мы ожидаем, что ударный отвертка будет делать на регулярной основе.Многие могут сделать больше, особенно с аккумуляторной платформой 18 В / 20 В Max, но мы предпочитаем переходить на ударный гаечный ключ на этом этапе.

  В этом тесте Hercules в среднем дает 565 об / мин, а DeWalt довольно сильно отстает со скоростью 429 об / мин. Это на 32% быстрее при бурении Hercules при умеренной нагрузке.

  Скорость вращения DeWalt на холостом ходу 3274 (протестированная) по-прежнему имеет огромное преимущество перед Hercules со скоростью 2593 об / мин для легкого крепления.

  Вердикт: Hercules

  Момент затяжки

  Наш тест крутящего момента затяжки включает в себя предоставление каждому ударному механизму времени, чтобы затянуть закаленную гайку с максимальной силой на стальной двутавровой балке. Затем мы видим, какой крутящий момент требуется, чтобы ослабить его с помощью цифрового динамометрического ключа.

  Результаты дают нам повторяемые данные, но не заменяют спецификации производителя.

  Hercules требуется 1498 фунтов силы, чтобы сломать усилие, а DeWalt – 2237 фунтов силы. Это 49% преимущество DeWalt в мощности.

  Вердикт: DeWalt

  Момент отрыва

  На той же установке мы тестируем крутящий момент затяжки, мы используем наш цифровой динамометрический ключ и множитель крутящего момента (для крутящего момента более 250 футов на фунт), чтобы установить определенные интервалы крутящего момента для каждого ударного ключа, чтобы сломать .

  В этом случае и Hercules, и DeWalt преодолевают 3000 дюйм-фунтов (250 фут-фунт), но не могут сломать 3300 дюйм-фунт на следующем этапе.

  Вердикт: Галстук

  Вес

  Это довольно просто. DeWalt весит 2,1 гола и 3,1 фунта с компактным аккумулятором 2,0 Ач. Геракл точно такой же.

  Вердикт: Галстук

  Площадь основания

  Ударные отвертки намного компактнее сверл, и Hercules и DeWalt отлично справляются с задачей сохранения прочности своей конструкции.Макита и Милуоки владеют самыми компактными конструкциями.

  Hercules имеет длину головы 5,8 дюйма и высоту 7,5 дюйма без батареи. Голова DeWalt на 1/2 дюйма короче (5,3 дюйма) и немного выше – 7,7 дюйма. Когда дело доходит до попадания в труднодоступные места, длина головки ограничивает вас больше, чем высота инструмента, что дает DeWalt преимущество здесь.

  Вердикт: DeWalt

  Набор функций

  Hercules – довольно простая система, просто отмечены основные поля. Вот и тонкий:



  • Мотор с щеткой
  • Односкоростной с регулируемой скоростью
  • Без специальных режимов
  • Светодиодный свет
  • Крючок для ремня
  • Без выброса бит
  • Без вставки биты одной рукой

  На С другой стороны, DeWalt обладает одним из самых впечатляющих наборов функций по всем направлениям.

  • Бесщеточный двигатель
  • Выбор трехскоростного режима
  • Средства управления, диагностики и отслеживания Tool Connect
  • Светодиодное световое кольцо вокруг патрона
  • Крючок для ремня
  • Нет выброса бит
  • Установка бит одной рукой
  • Сделано в США с Global Materials

  Здесь нет никакого конкурса.

  Вердикт: DeWalt

  Уровень шума

  Измерение децибел на 24 ″ (примерно расстояние от инструмента до уха во время его использования) дает довольно широкий диапазон.Под нагрузкой и DeWalt, и Hercules превышают 100 дБ (А). Уровень звукового давления DeWalt 104 дБ (A) вдвое превышает уровень звукового давления (SPL) Hercules – 101 дБ (A). Прочтите эту статью, чтобы узнать больше о децибелах.

  Вердикт: Hercules

  Аккумулятор

  Оба этих комплекта поставляются с компактными аккумуляторами, и мы предпочитаем их использовать именно так, поскольку они снижают вес. DeWalt включает два блока по 2,0 Ач, а Hercules дает вам один 2,5 Ач. Однако у DeWalt также есть комплекты с 4,0 Ач или 5,0 Ач, в зависимости от того, получаете ли вы модель Tool Connect.

  Вы также можете увеличить время работы, увеличив емкость. DeWalt имеет батареи 3,0 Ач (тонкий корпус), 4,0 Ач, 5,0 Ач, 6,0 Ач и 8,0 Ач, а также батареи Bluetooth, если вам нужна базовая обратная связь и блокировка. Аккумуляторы FlexVolt могут выдерживать до 12 Ач. А если серьезно, использовать батарею FlexVolt емкостью 12 Ач в ударном драйвере довольно нелепо.

  Hercules имеет 5,0 Ач, доступный как отдельное обновление.

  Вердикт: DeWalt

  Цена

  Hercules доступен только в виде комплекта с 1 батареей от Harbour Freight.Он стоит 99,99 долларов с аккумулятором на 2,5 Ач (45 Втч) и зарядным устройством. Вы можете купить 2,0 Ач за 19,99 долларов, 2,5 Ач за 24,99 долларов и 5,0 Ач за 39,99 долларов, если вам нужны дополнительные функции. Инструменты Hercules обычно исключаются из купонов Harbor Freight.

  DeWalt имеет больше возможностей, но пока мы остановимся на основах. На Amazon чистый инструмент стоит 159 долларов, а комплект 2 x 5,0 Ач стоит 299 долларов.

  Если вам не нужен Tool Connect, он немного дешевле. Чистый инструмент стоит 129 долларов, а комплект 2 x 4,0 Ач – 229 долларов. Также есть 2 x 2.0Ах комплект за 179 долларов.

  Существует множество комбо-наборов, которые также включают DCF888 или DCF887 для прочесывания.

  Магазин Amazon

  Вердикт: Hercules

  Гарантия

  Это довольно просто – DeWalt дает вам 3 года, Harbour Freight дает 90 дней. Однако мы можем копнуть немного глубже. Гарантия DeWalt включает 90-дневную гарантию возврата денег и 2-летнее соглашение о бесплатном обслуживании как часть своего пакета.

  Harbor Freight позволяет вам потратить немного больше, чтобы продлить гарантию до 1 или 2 лет.

  Вердикт: DeWalt

  Depth of Line

  Harbour Freight имеет ровно 3 инструмента, которые работают с аккумулятором Hercules 20V Max: ударный шуруповерт, дрель-шуруповерт и перфоратор.

  Сравните это с более чем 200 инструментами DeWalt, которые работают с их батареями на 20 В макс., И это несложно.

  Вердикт: DeWalt

  Value

  Value – это больше, чем просто цена, это то, что вы получаете за ту цену, которую платите. К сожалению, он также широко варьируется в зависимости от ваших приоритетов.Когда мы смотрим на производительность, характеристики, вес, занимаемую площадь, уровень шума, батареи, варианты комплектов, гарантию и совместимые инструменты в сравнении с ценой, DeWalt представляет собой гораздо лучшее значение в моей книге.

  Но это я, и то, что вы больше всего цените в ударном драйвере, может отличаться. И это нормально!

  Вердикт: субъективно DeWalt

  Окончательный вердикт

  Ударная машина Harbor Freight Hercules демонстрирует впечатляющие характеристики и не уступает DeWalt DCF888 / DCF887 в нескольких важных областях.Конечно, цена Harbour Freight очень привлекательная.

  Но если взглянуть на них более комплексно, DeWalt выстраивает слишком большой отрыв, который Геркулес не может преодолеть.
