Инверторная сварка является популярным способом сваривания разных видов металлов, при помощи которого можно получить качественные и прочные швы. Его часто применяют профессиональные и начинающие сварщики, которые уже успели оценить его высокое качество.

Во время него применяются инверторы, которые уже давно вытеснили на рынке выпрямители и трансформаторы. Данное оборудование обладает многими преимуществами, оно имеет высокую мощность, производительность, возможность работы в разных погодных условиях.

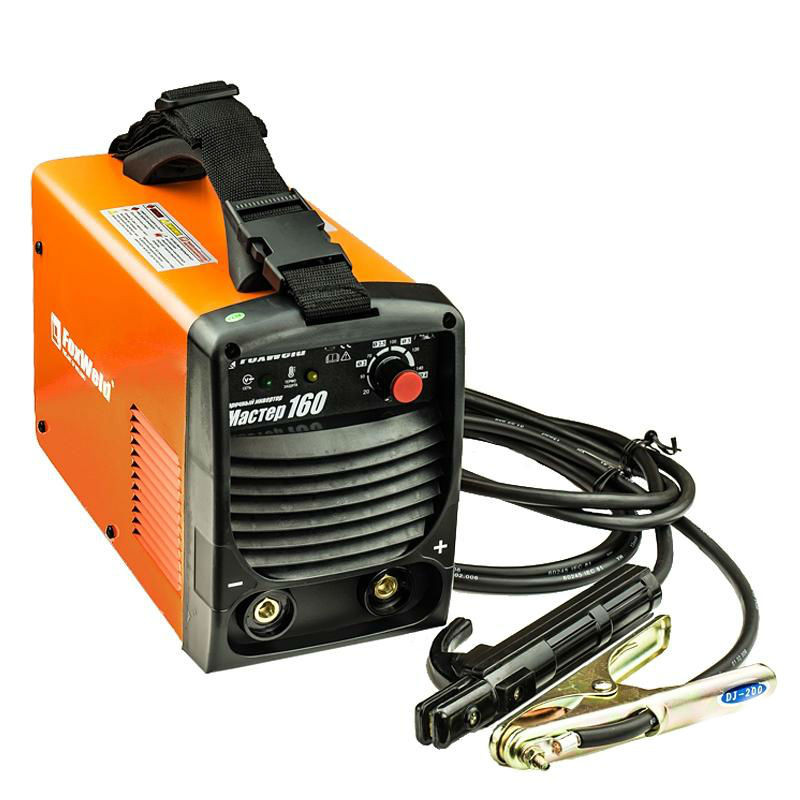

Устройство сварочного инвертора

Перед тем как приступать к процессу, стоит узнать, что такое инверторный сварочный аппарат. Раньше данное устройство имело достаточно простую схему работы. Но в последнее время аппарат усовершенствовался и получил массу дополнительных функций, которые смогли сделать его модифицированным. Инженеры смогли дополнить его электроникой, это смогло повысить его функциональность.

Чтобы понять, что такое сварочный инвертор и как он работает, стоит рассмотреть его принцип работы:

  • устройство может работать от сети переменного тока с показателем напряжения в 220 или 380 вольт и частоты тока 50 Гц. Обычный бытовой инверторный прибор достаточно подключить в бытовую розетку;
  • поступивший в инвертор сварочный ток проходит через диодный мост. В этой области он сглаживается и становится постоянным;
  • полученная электрическая энергия проходит через блок транзисторов, при этом наблюдается высокая частота коммутации. В итоге снова получается переменный ток, но он имеет высокий показатель частоты – 20-50 кГц;
  • в последующий период происходит преобразование напряжения тока, оно на выходе из инвертора снижается до 70-90 вольт. А если следовать из принципов закона Ома, то снижение показателей напряжения вызывает повышение силы тока. На выходе (на конце электрода) будет наблюдаться сила тока, равная 100-200 ампер. Именно это и является силой тока сварочного процесса.

Особенности и правила выбора инвертора

Так что же такое инвертор сварочный? Это уникальное устройство, которое позволяет выполнять качественную сварку разных видов металла. Многофункциональный аппарат способен работать с разными видами электродов, которые способны поддерживать постоянный и переменный ток.

А вот что значит инверторный сварочный аппарат для производства? Это уникальное оборудование, которое смогло намного облегчить сварочный процесс больших металлических конструкций.

Важно! Устройства обладают высокой мобильностью, их можно легко перемещать и переставлять на требуемую высоту. Если требуется проводить сварочные работы выше уровня земли, то данные приборы будут отличным вариантом.

Что означает инверторный сварочный аппарат, помогут узнать важные особенности, которые требуется учитывать при его выборе:

  1. Питание сети. В продаже встречаются однофазные устройства, которые работают от стандартной розетки в 220В. Они отлично подходят для домашнего использования. Оборудование трехфазного вида относится к профессиональному, оно обладает высокой мощностью.
  2. Величина сварочного тока. В соответствии с данным показателем подбирается толщина электродов для спаивания металлических элементов. Его диапазон у разных моделей инверторов может быть от 5А до 350А. Для них могут использоваться электроды с толщиной от 1,6 до 5 мм. Для бытовых условий отлично подходят аппараты с величиной силы тока 200А, на которых можно применять электрод с толщиной 3 мм.
  3. Продолжительность нагрузки. Этот параметр означает время работы устройства с одного цикла до момента выключения прибора. В документации он указывается, как «ПН», но на практике он способен вытягивать до 60 %. Например, если в паспорте указывается 10 минут, то устройство сможет выдержать 6 минут, этого времени вполне достаточно для промышленного и бытового применения.
  4. Наличие дополнительных функций. К примеру, в некоторых моделях может быть предусмотрена функция Arc-Force, она стабилизируется сварную дугу, а именно при случайном прерывании автомат вызывает увеличение силы тока для ее сдерживания. Функция Тиг подключает аргонную сварку, HOT- START облегчает контактный поджог дуги.

Правила подготовки к работе

Что такое инвертор сварочный  и как он работает, мы уже почти поняли. Теперь можно приступать к его использованию в деле, но для начала требуется подготовиться к сварочному процессу. Для этого необходимо выполнить следующие рекомендации:

  1. Защита. Она включает все важные средства, которые должны применяться в целях безопасности. На руки необходимо одевать перчатки из плотной ткани, они смогут защитить кожный покров от искр. Для лица применяются очки и маска. Для всего тела подойдет роба из материала, который способен стойко выдерживать горение.
  2. Подготовка рабочего места. Варить стоит на прочном столе из железа, он не должен быть покрыт лаками и красками. Сварщик при сварке должен стоять на подложке из дерева.
  3. Подготовка необходимых расходных материалов, а именно электродов. Они должны подбираться в зависимости от толщины и типа металла.
  4. Очистка металла от загрязнений и разных покрытий.

Технология инверторной сварки

Что такое инверторная сварка можно понять при рассмотрении ее технологии.

Весь процесс производится поэтапно:

  • на начальном этапе разжигается дуга. Это может выполняться несколькими способами – чирканьем, постукиванием или касанием;
  • затем приступаем к расплавлению металла, должна образоваться сварочная ванна;
  • проведение электродом может осуществляться под прямым углом в 900 или наискось под углом в 30-600;
  • при проведении сварочного процесса обязательно нужно удерживать сварную дугу.
    Во время этого процесса требуется соблюдать равномерное расстояние между металлом и электродом. Наиболее подходящий уровень должен составлять 2-3 мм.

Стоит отметить! Некоторые модели инверторов имеют функцию автоматического удерживания дуги. Если не выходит выполнить это вручную, то желательно воспользоваться данной опцией.

Если рассмотреть подробную инструкцию можно понять что значит инверторная сварка. Это уникальный процесс, который позволяет выполнять соединение разных металлических заготовок. Удобные сварочные аппараты обеспечивают максимальное удобство при работе в тяжелых условиях производства, которые часто требуют выполнять сварку на высоте.

Интересное видео

Рубрика статьи

Назад

Вперёд

Что такое инверторный сварочный аппарат, его устройство и работа

Содержание

  • 1 Что представляет собой инвертор
  • 2 Типы инверторов
    • 2. 1 Профессиональные
    • 2.2 Бытовые
    • 2.3 Полупрофессиональные
  • 3 Принцип действия
  • 4 Технические характеристики и возможности
  • 5 Особенности эксплуатации
  • 6 Преимущества и недостатки

На смену старым и тяжелым сварочным трансформаторам пришли современные аппараты, имеющие небольшие габариты, плавную регулировку параметров. Они используются как профессиональными сварщиками, так и любителями при ремонте различных домашних, дачных конструкций, а также автомобилей. Инверторные сварочные аппараты стали настоящим прорывом в электросварке, значительно облегчая работу.

Содержание

  1. Что представляет собой инвертор
  2. Типы инверторов
  3. Профессиональные
  4. Бытовые
  5. Полупрофессиональные
  6. Принцип действия
  7. Технические характеристики и возможности
  8. Особенности эксплуатации
  9. Преимущества и недостатки

Что представляет собой инвертор

Для начала необходимо разъяснить, что такое электросварочный инвертор? Это электротехническое изделие, относящееся к электронным аппаратам, технические параметры которого предоставляют возможность выполнять сварочные работы в различных режимах. Они имеют характеристики, схожие с традиционными аппаратами трансформаторного типа, однако дополненные многими полезными функциями. Это значительно повышает их удобство пользования, а также расширяет эксплуатационные возможности. Применяют инверторные аппараты на производстве, при ремонтных работах дома, в гараже или же на даче.

Небольшой вес и малые габариты делают эти изделия удобными в эксплуатации, а также весьма мобильными по сравнению с традиционными электросварочными трансформаторами, генераторами и выпрямителями. Для ознакомления с этими электросварочными устройствами следует посмотреть соответствующее видео.

Типы инверторов

Предлагаемые на рынке сварочные аппараты инверторного типа подразделяются в зависимости от условий эксплуатации и бывают трех разновидностей:

  • профессиональные;
  • бытовые;
  • полупрофессиональные.

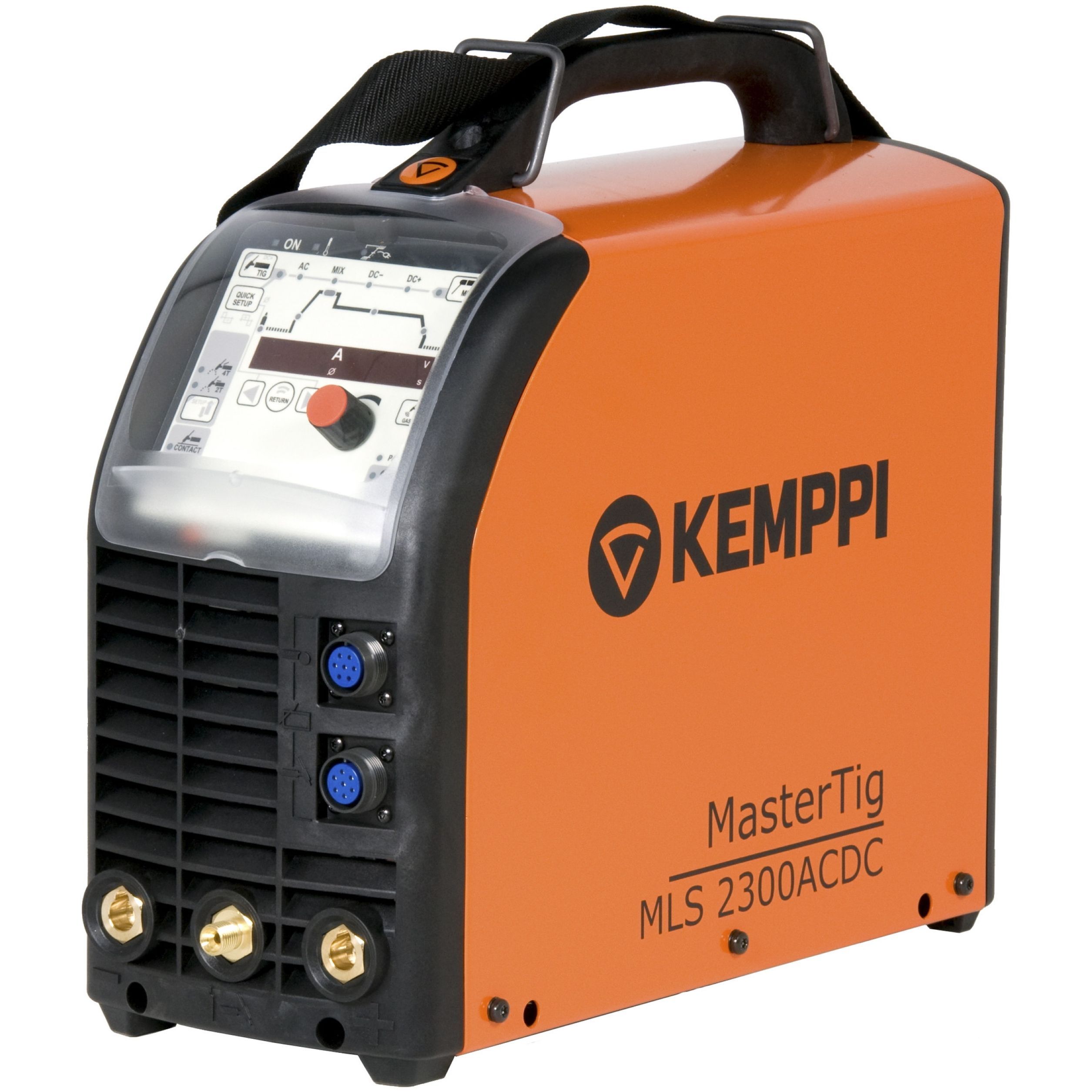

Профессиональные

Данная сварочная техника рассчитана на многочасовую работу при ежедневном пользовании. Она имеет усиленную электрическую изоляцию и компоненты, выдерживающие повышенные нагрузки. Все элементы конструкции спроектированы на активную эксплуатацию. Они используются сварщиками на производстве, частными предпринимателями в небольших цехах, при строительстве домов, а также в автомастерских. Инверторный аппарат данного вида имеет высокую стоимость, однако она вполне соответствует его техническим возможностям.

К профессиональной сварочной технике относятся комбинированные приборы. Они способны работать в нескольких режимах, включая стандартную дуговую электросварку. Некоторые экземпляры имеют функцию сварки в среде инертных газов, а также резака. Это предоставляет возможность проводить сварку стали нержавеющего типа, а также тонкого металла. Особенно ценятся эти электросварочные изделия у специалистов, занимающихся ремонтом автомобилей.

Бытовые

Это такие же сварочники, как и профессиональные, однако с менее надежными элементами. Их конструкция просто не выдержит длительного использования, так как будет постоянно перегреваться. Используемые в них электротехнические детали не рассчитаны на интенсивную работу. Эти электроприборы применяются для несложных, кратковременных электросварочных работ. Основным поставщиком данной сварочной продукции является Китай.

Полупрофессиональные

Если вы уже интересовались тем, что такое инверторный полупрофессиональный преобразователь, то об этом может быть известно. Если же нет, то разъясним. К этому виду относится электроприбор, занимающий промежуточное положение между бытовыми и профессиональными аппаратами. Их характеристики, как и стоимость выше, чем у любительских экземпляров, однако не соответствуют высокопрофессиональной технике. Данные инверторные преобразователи подходят для любителей заниматься домашними ремонтами, а также ценящими хорошую аппаратуру.

Разделение электросварочных изделий инверторного типа весьма условно, так как не отражает полностью их спектр параметров. В каждом магазине продавцы сразу предложат несколько вариантов по каждому классу преобразователей, проведут их краткий обзор и расскажут принцип работы.

Принцип действия

Разберем, что значит инверторный электросварочный аппарат и как он работает. Преобразование электрических параметров в данном типе сварочной техники выполняется комбинированным методом. Для этого используется полупроводниковая силовая электроника в сочетании с трансформатором малой мощности. Для того чтобы разобраться, что такое сварочный инвертор, необходимо понять его принцип действия. Он состоит из нескольких последовательных этапов.

Подаваемый из сети электрический ток переменного типа, проходя через диодный мост, выпрямляется и сглаживается, после чего специальным модулятором преобразуется обратно в переменный, но с повышением частоты (порядка 20 – 100 кГц). Для снижения величины напряжения, а также получения необходимой силы тока подключается трансформатор. На выходе устройства имеется силовой выпрямитель для получения постоянного сварочного тока.

Принцип работы инвертора, основанный на высокочастотном преобразовании, позволяет применять понижающие электрические трансформаторы гораздо меньших габаритов, чем в классическом аппарате индукционного типа. За счет этого выигрывается масса и компактность современных инверторных устройств, а также потребляемая мощность.

Принцип работы аппарата для инверторной сварки показан на схеме:

Упрощенное описание не показывает весь процесс, как работает инвертор, ведь взаимодействие электронных компонентов намного сложнее. Каждый из параметров жестко контролируется микропроцессорами, а также корректируется при отклонениях от оптимальных значений. Это обеспечивает получение разных характеристик и стабильную работу системы при сварке.

Технические характеристики и возможности

Предлагающиеся электросварочные аппараты отличаются не только своей стоимостью, качеством, но и характеристиками. Различные виды инверторов имеют отличающиеся технические параметры. От них напрямую зависит возможность выполнения разнообразных работ. К наиболее важным показателям относится сила сварного тока, которую способны выдавать инверторы. Помимо этого, имеет значение потребление электроэнергии. Это означает, что на выбор устройства влияют несколько ключевых параметров. От этого будет зависеть, какой толщины металл и оборудование могут сваривать устройства. Если планируется периодическая работа с деталями небольшой толщины из черного металл, нет нужды приобретать дорогой инверторный сварочный аппарат.

Кроме высшего значения силы тока, имеет значение и его минимальная величина. Это необходимо для сваривания тонколистовых металлических изделий. Особо привлекателен сварочный инвертор, имеющий принцип работы с плавной регулировкой параметров. Она, в отличие от ступенчатой, предоставляет возможность более точной настройки необходимых характеристик.

Величина напряжения холостого хода влияет на зажигание сварочной дуги. При высоком значении данного параметра повышается легкость поджига. Кроме того, следует внимательно изучить величину питающего напряжения, так как инверторы предлагаются на бытовые 220 В или же промышленные 380 В.

Возможности данной техники весьма обширны для тех, кто знает, что такое инверторная сварка. Аппарат способен стабильно поддерживать дугу при различных режимах работы. Помимо основной функции, инверторы снабжены дополнительными возможностями, делающими их применения еще более комфортным. «Горячий старт» позволяет ускорить процесс поджига дуги подавая на электрод дополнительный электрический импульс. Для исключения залипания используется «форсаж дуги», при котором сила подаваемого тока зависит от расстояния к свариваемой поверхности. Инверторы с «антизалипанием» имеют функцию остановки подачи электротока при прилипании электрода к детали. Представленный на фото инвертор имеет все характерные черты для этого класса техники.

Особенности эксплуатации

Сварщики, использующие инверторы знают, что такое электросварочное устройство весьма просто в эксплуатации и требует минимального ухода. Основная особенность заключается в правильном соблюдении условий их пользования. Если в технических характеристиках указано ПВ 60, это означает, что работать устройство должно на максимальном токе всего 6 минут из 10, а оставшиеся 4 предназначены для остывания аппарата. Этот принцип заложен для электрических устройств, работающих в бытовой сфере и полупрофессиональных.

Перед началом работы на новом аппарате необходимо изучить, как работает сварочный инвертор и что это такое. Для этого просмотрите видеообзор, где показано устройство и принцип работы преобразователя. Обращайте внимание на величину питающего напряжения сети. В параметрах указаны минимальные и максимальные данные, при которых электросварка будет выполнена нормально. Некоторые экземпляры хорошо варят электродом 3 мм толщиной даже при напряжении сети порядка 150 В!

Получившие признание электросварщиков, инверторные устройства имеют широкий спектр достоинств, выгодно их отличающих от классической старой техники:

  • высокая производительность, а также мощность;
  • получаемый сварной шов имеет высокое качество;
  • компактность и малый вес;
  • высокий показатель КПД – до 90 %;
  • плавная регулировка токовых характеристик;
  • экономичный расход потребляемой электроэнергии;
  • возможность использования любителями, а также сварщиками с низкой квалификацией;
  • универсальность и надежность.

К недостаткам инверторных электросварочных аппаратов относится их высокая цена по отношению к старым трансформаторам, а также дороговизну ремонта. Помимо этого, данная электросварочная техника имеет повышенную чувствительность к осадкам, пыли, морозу и прочим внешним факторам. При использовании устройства в полевых условиях требуется заранее позаботиться о размещении под навесом.
