Содержание

Преимущества и недостатки технологии газовой сварки ацетиленом

Газовая сварка практически всегда ассоциируется с ацетиленом, так как именно этот газ дает самую высокую температуру пламени при горении с добавлением очищенного кислорода. Это позволяет экономически выгодно использовать одинаковые объемы ацетиленового газа по сравнению с другими газовыми смесями.

Широкое использование и производство ацетилена несколько упало за последние десятилетия. Это вызвано внедрением высококачественных электродов для автоматической и дуговой сварки под флюсом. Некоторые отрасли промышленности навсегда отказались от использования газовой сварки, но выполнение некоторых ремонтных и полевых работ без нее остаются невозможными.

Ацетилен для сварки (C2h3)

Общая информация

Ацетилен имеет углеводородный состав с тройной углеродной связью. Дешевый способ получения из карбида кальция и воды сделал его самым распространенным горючим газом для сварки. Высокая температура горения ацетилена приводит к выделению твердых частиц углерода, которые начинают ярко светиться от желтого пламени к белому.

Это позволило применять ацетилен и для фонарей.

Ацетилен транспортируется и хранится в газовых баллонах белого или красного (для сжиженного состояния) цвета по 40 л под давлением 1,6 МПа. Он является взрывоопасным при добавлении кислорода или воздуха, а так же при высоком давлении.

Свойства ацетилена

При температуре минус 83,3 ⁰С ацетилен переходит в жидкое состояние.
При достижении минуса более 90 ⁰С газ затвердевает.
Этот газ растворим в воде, и полностью растворяется в органических растворителях, таких как ацетон.
При высоких температурах (500 ⁰С) ацетилен взрывается, а так же при давлении более чем 2 атм.

Преимущества и недостатки ацетиленовой горючей смеси для сварки

Преимущества:

Самая высокая температура горения.
Возможность получения ацетилена из генераторов и приобретения более качественного в заводских баллонах.

По сравнению с другими горючими газами является самым выгодным.

Недостатки:

Повышенная взрывоопасность и строгие условия техники безопасности.
Высокая загазованность помещений при работе.
Возможные возникновения дефектов: пережог и перегрев тонких металлов.

Оборудование и материалы для ацетиленовой сварки

При газовой сварке в качестве горючего газа чаще всего применяется ацетилен, но из-за ряда причин его так же и заменяют другими газами. Кроме того ацетилен является не единственным газом и расходным материалом, который необходим для получения качественного соединения металлов.

Расходные материалы при газовой сварке

Ацетилен или заменяющий его газ

Он может быть в готовом виде (в баллоне), а так же в получаемом при разложении жидкости под действием электродугового разряда или при разложении карбида кальция водой. Остальные газы-заменители с низкой теплопроводностью применяются для отдельных металлов в качестве раскислителей. На их сгорание требуется разное количество кислорода, но они не являются экономичными.

Для обеспечения достаточных температур и быстрого расплавления металлов пары горючих газов или сам газ сжигается с добавлением чистого кислорода. Для сварки используют технический кислород трех сортов, который оценивается по объему при атмосферном давлении:

высший сорт — частота 99.5% + 0.5% азот;
первый сорт — частота 99.2% + азот, аргон;
второй сорт — частота 98.5% + азот и аргон.

Жидкий кислород при сварке не используется, но он более удобен и безопасен для транспортировки в теплоизолированных емкостях.

Присадочная проволока

Сварочная проволока используется в соответствии с химическим составом свариваемых металлов. Главным критерием ее подбора является температура плавления, которая должна быть чуть ниже температуры плавления металлов. В виде исключения для стали, меди, латуни и свинца проволока может быть заменена нарезанными тонкими полосками металла той же марки.

Сварочные пасты или порошки, называемые флюсами, применяются при сварке ацетиленом и его заменителями для защиты расплавленного металла от окисления и быстрого удаления уже образовавшихся пленок-окислов.

Проволока и края металлов обрабатываются флюсами, которые при нагреве образуют шлаки и всплывают на поверхность жидкого металла. Шлаковая пленка защищает сварочную ванну жидкого металла от окисления. выбор состава флюсов, как и присадочная проволока, зависит от вида свариваемых металлов.

Аппаратура для сварки

Применение газовой сварки требует одинакового набора аппаратуры вне зависимости от вида используемого горючего газа. Основным набором сварщика на сварочном посту является:

Водяной затвор. Он необходим для предотвращения воспламенения ацетилено-кислородной смеси в газовых каналах при так называемом обратном ударе. Защитный затвор всегда подсоединяется между горелкой или резаком и газопроводом к баллону или ацетиленовому генератору.

Ацетиленовый генератор. Используется для получения ацетилена из карбида кальция путем добавления воды.
Баллоны. Стальные бесшовные сосуды с запорным вентилем. Они необходимы для сжатого кислорода, а так же ацетилена, который находится под давлением и растворен в ацетоне. Все баллоны различаются по цветам.

Вентили для баллонов. Используются только латунные для кислородных баллонов и только стальные для ацетиленовых. Запрещается использовать медь, так как ацетилен и медь образуют взрывчатое соединение.
Редукторы. Используются для понижения давления отбираемого из баллона ацетилена и поддержания его на необходимом уровне. По конструкции они бывают однокамерные и двухкамерные.

Рукава (шланги). Для подачи газа применяются шланги из вулканизированной резины и прокладками из ткани. Рукава для ацетилена и кислорода отличаются, но можно использовать и трубопровод с защитным клапаном.
Газовые горелки. При ручной газовой сварки используются разнообразные горелки, которые необходимы для смешивания кислорода и ацетилена, то есть для регулировки мощности пламени.

Средства защиты сварщика и инструмент. Сварочная маска, очки, рукавицы, ключи баллонные, молоток и щетка по металлу для зачистки сварных швов.

Весь этот набор оборудования и расходных материалов является обязательным, но не минимальным. Для кислородной резки используют еще и горелку-резак. Из-за опасности проведения сварочных работ взрывоопасной смесью все оборудование должно проходить регулярные проверки и быть в полной исправности.

Технологический процесс сварки с помощью ацетилена

Ацетилен является наиболее выгодным газом при сварке толстых металлов, а так же наиболее удобным при использовании его в полевых условиях. При этом технология получения сварного шва довольно проста и давно освоена, но требует особой внимательности сварщика.

Технология сварки ацетиленом

Исходя из толщины свариваемых металлов, подбирается необходимая горелка (от 0 до 5). Ее толщина будет влиять на ширину шва и расход горючего газа.
Горелка обязательно продувается ацетиленом до появления запаха и проверяется на готовность к работе.
Поджигается горючий газ и медленно добавляется кислород до образования устойчивого пламени. При этом выходное давление на редукторах: ацетилен — 3-4 атм., кислород — 2 атм.
Регулировкой горелки подбирается необходимое сварочное пламя, его мощность.

Тщательно очищенные поверхности металлов передвигаются друг к другу и медленно разогреваются горелкой.
Сам процесс сварки проводится либо левым, либо правым способом сваривания металлов.
Следом за горелкой перемещается присадочная проволока.

Ацетиленовая сварка позволяет получить надежное соединение, а качество шва зависит от мастерства сварщика. Но стоит учитывать, что температура горения ацетилена очень высокая, поэтому многое зависит от правильно выбранного соответствия сварочного пламени металлу.

Выбор сварочного пламени

Состав горючей смеси определяет температуру, внешний вид и соответственно мощность сварочного пламени. Регулируя соотношение кислорода и ацетилена в смеси, сварщик может получить три основных вида пламени:

Науглероживающее (избыток ацетилена). Применяется при соединении твердых металлов, а так же алюминия и магниевых сплавов.
Нормальное (нейтральное). Наиболее часто применяемый вид пламени для сварки “черных” металлов. Пламя имеет четко выраженную корону и состоит из трех цветовых зон: ядро — ярко-голубая, восстановительная зона — бледно-голубая, факел — желтая. Восстановительная зона и факел являются рабочими областями пламени горелки.
Окислительное (избыток кислорода). Используется при резке металла, сварки латуни и пайке припоев вместе с присадочной проволокой.

Сварочное пламя непосредственно влияет на качество и прочность сварочного шва. Его мощность должна соответствовать теплофизическим свойствам металла и его толщине. Так же проволока, флюс и выбор угла наклона газовой горелки являются определяющими параметрами процесса сваривания металлов.

Металлургические процессы ацетиленовой сварки

Использование ацетилена приводит к характерным особенностям процесса образования шва:

образовывается небольшая ванна расплавленного металла;
в точке сваривания достигается высокая температура и основная концентрация тепла;
металл быстро расплавляется и быстро остывает, но не так как при электродуговой сварке;
жидкий металл ванны успевает интенсивно перемешиваться газовым потоком пламени и проволоки, что обеспечивает гладкость сварному шву;
осуществляется химическое взаимодействие между расплавленным металлом и газами сварочного пламени.

Основные реакции газовой сварки:

Окисление: металлы, которые обладают родством с кислородом (магний, алюминий).
Восстановление: железо, никель и так далее.

От вида металла и происходящей реакции во время сваривания зависит применение тех или иных флюсов, проволоки.

Структурные изменения свариваемых металлов

Зоной влияния пламени является участок шириной в 3 раза превышающий толщину свариваемых металлов. Соответственно процесс расплавления ацетиленом металлов толщиной более 5 мм представляет сложность и в этом случае обязательно делается скос кромок. Но общая зона влияния газового пламени больше, чем при дуговой сварке, что позволяет соединять более толстые металлы.

При равномерном прогревании слои основного металла, примыкающие к сварочной ванне, приобретают крупнозернистую структуру. Наиболее крупная и отчетливо прослеживающаяся структура наблюдается в зоне приближенной к самому шву.

Это зона неполного расплавления металла, которая является самой непрочной и подверженной образованию дефектов. За зоной возможных разрушений следует так же зона крупнозернистой структуры металла — зона не рекристаллизации, которая характеризуется меньшими температурами плавления. Все последующие зоны на расстоянии нескольких миллиметров от шва свою мелкозернистую (нормальную) структуру не меняют.

Для уменьшения зоны возможных дефектов используют либо предварительный нагрев непосредственно в зоне сваривания, либо общую термообработку детали, либо горячую проволоку для шва. Все это позволяет наплавленному металлу шва иметь меньшее удлинение и меньший коэффициент вязкости по сравнению с основным металлом, что обеспечивает повышенную пластичность соединения.

Режимы сварки ацетиленом некоторых металлов

Углеродистая сталь

Высокоуглеродистые стали не рекомендуется сваривать ацетиленом. А для низкоуглеродистых сталей газовая сварка применима в любых вариантах, с выбором любого метода сваривания. При нормальном пламени горелки и средней мощности 120 дм³/ч используется правый метод сваривания. Для повышения качества шва чаще всего используется проволока из малоуглеродистой стали. При нагреве часть марганца, кремния и углерода выгорает, что обеспечивает получение крупнозернистой структуры основного металла. проволока с содержанием 0,17 % углерода, 1,1% марганца и 0,9% кремния используется для получения слоя наплавленного металла ровной структуры.

Легированная сталь

Теплопроводность легированных сталей приводит к высокой степени деформации при значительных температурах, что затрудняет процесс сварки ацетиленом.

Низколегированные стали: хорошо свариваются нормальным пламенем с применением соответствующих флюсов.
Хромоникелевые стали: свариваются нормальным пламенем низкой мощности (до 75 дм³/ч).
Жаропрочные стали: используется проволока с содержанием 25% хрома и 21% никеля.
Коррозиестойкие стали: применяется проволока с 3% молибдена, 11% никеля и 17% хрома.

Чугун

Окислительное пламя пагубно влияет на структуру чугуна. При его применении выгорает кремний в зоне разогрева и в металле шва образуются зерна белого чугуна. Такое соединение не является прочным и легко колется. Для соединения частей деталей из чугуна возможно использование нормального или науглероживающего пламени газовой горелки.

Медь

Высокий коэффициент теплопроводности меди требует подвода от газовой горелки значительно большего количества тепла, чем для сталей. При этом медь очень быстро плавится и является сверхтекучим материалом в жидком состоянии. Поэтому ее соединение необходимо производить без зазора между кромками деталей или с использованием проволоки из чистой меди. Для удаления медных шлаков используют специальные флюсы, которые к тому же обеспечивают и раскисления шва.

Латунь

Электродуговой сварке соединение латуни не поддается, поэтому применяют газовую сварку. При образовании шва необходимо использовать температуры около 900 ⁰С, которых достаточно для возникновения соединения, но не хватает для полного испарения цинка из металла. При газовой сварке допустимый процент испарения цинка из шва и около шовной зоны — 25%, что позволяет сформировать не пористый шов.

Если количество ацетилена в горящей смеси увеличить до 35%, то количество испаряемого цинка значительно уменьшится. В этом случае не обойтись без присадочной латунной проволоки и флюса.

Бронза

Бронза сильно подвергается окислительным реакциям, вследствие чего из нее быстро испаряются олово, кремний и алюминий. Поэтому все соединения с использованием газовой сварки необходимо проводить восстанавливающим пламенем горелки. В качестве присадочной проволоки используют непосредственно соединяемый металл, а для раскисления шва в металл вводят еще и 0,5% кремния. Для бронзы подходят флюсы того же состава, что и для меди и латуни.

Плюсы и минусы ацетиленовой сварки

Прежде всего, любая ручная газовая сварка отличается большими возможностями по сравнению с электродуговой сваркой. Но это же преимущество требует и большего контроля со стороны сварщика, а значит, повышает возможность возникновения ошибки и нарушения целостности соединения.

Преимущества:

Удобство использования в строительных и монтажных условиях, где нет силового кабеля и источника энергии. Оборудование для сварки достаточно мобильное и легко транспортируется.
Возможность соединить несколько видов металлов с разными температурами плавления при использовании одного вида оборудования. Только за счет регулирования пламени и концентрации ацетилена в горючей смеси.
Незаменимость при сваривании чугуна, латуни, меди.
Повышение качества шва за счет использования правильно подобранной проволоки.
Возможность регулировки скорости нагрева металла при сваривании ацетиленом.

Недостатки:

Человеческий фактор: требуется высокая квалификация сварщика для достаточного уровня производительности.
Большая зона термического влияния, что в машиностроении является неприемлемым.
При сваривании металлов толщиной более 5 мм дуговая сварка является более выгодной м по затратам, и по скорости получения соединения.
процесс газовой сварки не поддается механизации и автоматизации.
Газовая сварка не обеспечивает качественного соединения высокоуглеродистых сталей.
Возникновение напряжений в металле, что приводит к деформации при сваривании внахлест.
Экономически не выгодный по сравнению с использованием дуговой сварки вариант получения качественного и надежного сварного соединения.
Взрывоопасность применяемых материалов, которые невозможно использовать в определенных условиях.

Особенности сварки ацетиленом:

Идеально подходит для стыковых, а не торцевых соединений.
Производительность сварки прямо пропорционально зависит от чистоты кислорода и ацетилена.

При всех недостатках и опасностях при использовании и хранении ацетилен, он был и остается главным горючим газом для сварки. В свою очередь, газовая сварка никогда полностью не сдаст позиции и не утратит свою популярность, так как в некоторых условиях она является просто незаменимой и многие отрасли промышленности уже не смогут обойтись без нее.

Высокая квалификация сварщика и многочисленный опыт работы позволяет процессу ацетиленовой сварки стать не только выгодный по расходу материалов, но и по производительности получения сварных соединений различных деталей металлоконструкций. Строгое соблюдение техники безопасности и всех мер предосторожности сводит к минимуму возникновение опасных ситуаций при использовании сварки ацетиленом.

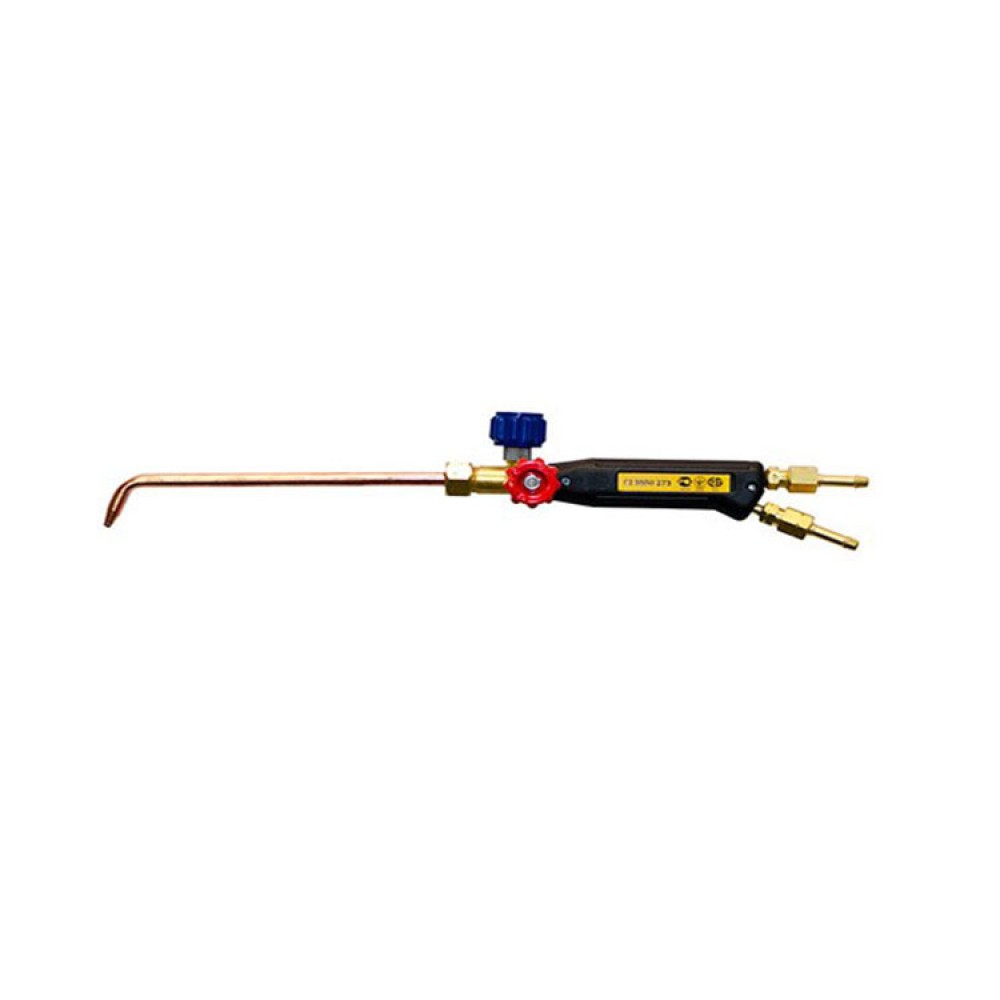

Горелка сварочная ацетиленовая Автоген-М, Донмет

Горелка ацетиленовая предназначена для ручной сварки, пайки, подогрева металлов с применением ацетилено-кислородного пламени.

Горелки ацетиленовые малой мощности (толщина свариваемой стали до 4мм) имеют ниппель для подсоединения рукава 6мм, горелки ацетиленовые средней мощности – ниппель 9мм.

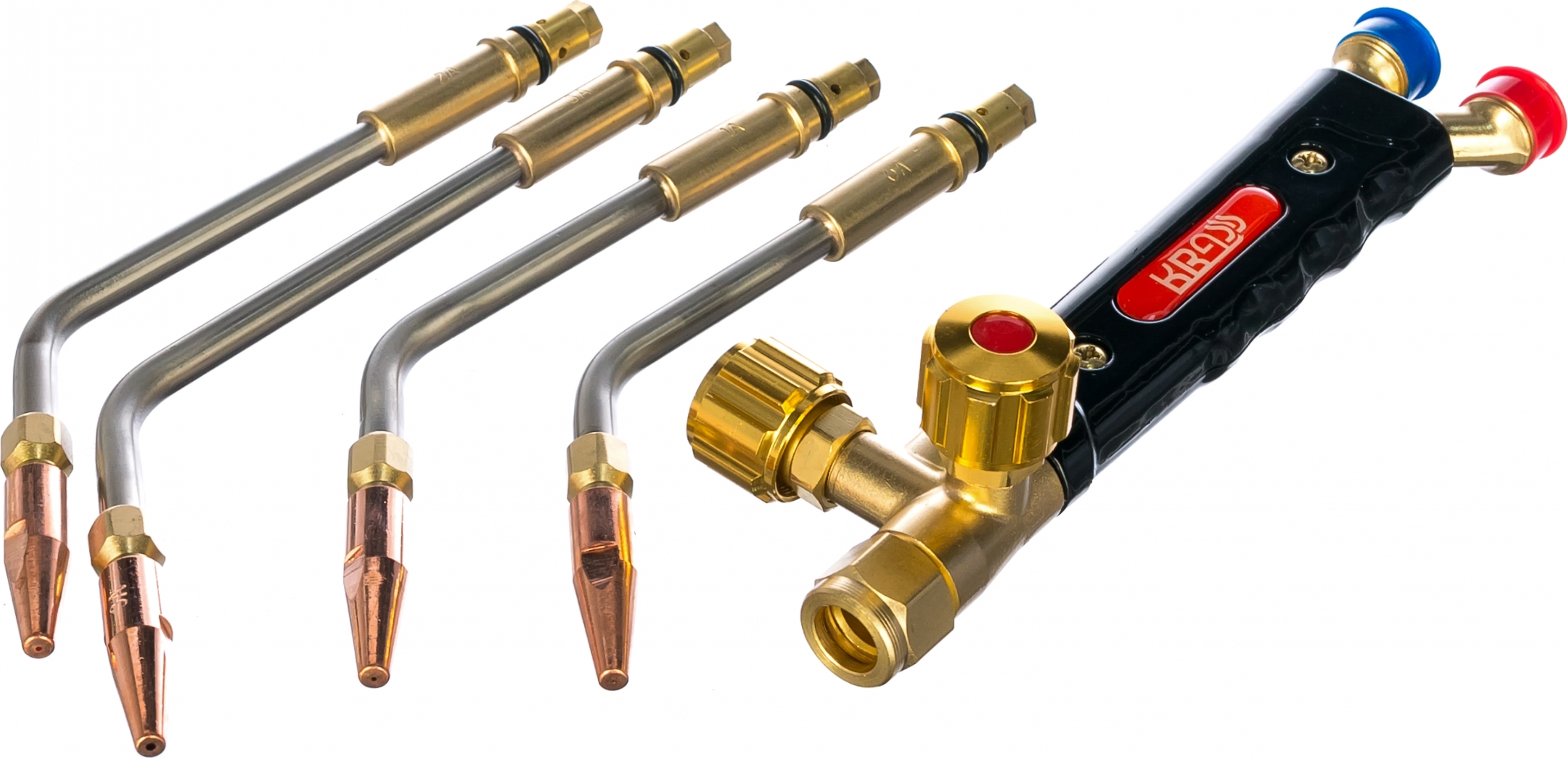

Для сварки металла нужной толщины на горелку должен быть устанавлен соответствующий наконечник:

наконечник №0 – толщина свариваемого металла 0.2 – 0.5 мм
наконечник №1 – толщина 0.5 – 1. 0 мм
наконечник №2 – толщина 1.0 – 2.0 мм
наконечник №3 – толщина 2.0 – 4.0 мм
наконечник №4 – толщина 4.0 – 6.0 мм

Возможные неисправности горелки и способы их устранения

Неисправность	Причина	Способ устранения
1. При зажигании пламени появляюся хлопки	Низкое давление газов на входе в горелку.	Установить давление газов в соответствии с технической характеристикой
	Неплотная посадка инжектора со стволом горелки	Подтянуть накидную гайку на наконечнике
2. Утечка газа в месте присоединения мундштука	Неплотное соединение мундштука с ниппелем трубки	Подтянуть мундштук или притереть его посадочное место
3. Нет разряжения в канале горючего газа	Засорение инжектора	Прочистить инжектор или вывернуть его на 1/4 оборота.
4. Утечка газа из-под гайки наконечника	Износ сальникого уплотнения	Подтянуть гайки или заменить сальниковое уплотнение.
5. Утечка газа из-под накидной гайки вентиля	Износ сальникого уплотнения	Подтянуть гайку или заменить сальниковое уплотнение
6. Неправильная форма пламени	Засорение сопла	Прочистить каналы мундштука

специфика технологии, ее преимущества и недостатки

Целью сварочного процесса является нагрев материалов до температуры плавления, при котором место их контакта приобретает однородную структуру. Одним из вариантов соединения металлических изделий выступает газовая сварка, когда при сгорании смеси газов выделяется большое количество тепла, что способствует повышению температуры обрабатываемой поверхности до 2500-3000 °C.

Газосварка стала применяться в промышленности с начала 20-го века и до сих пор не утратила свою актуальность, несмотря на появление более прогрессивных сварочных технологий. Сегодня этот способ плавления и соединения металлов активно используется в строительно-монтажных работах. В частности, с его помощью удобно создавать различные металлоконструкции и осуществлять прокладку труб в системе отопления и водоснабжения.

Основные компоненты газосварочного оборудования

Технология газовой сварки отличается своей простотой. Для реализации сварочного процесса используются следующие компоненты:

Баллон с кислородом.
Кислород является необходимой средой для окисления (горения) горючих газов. Чтобы окислительная реакция осуществлялась максимально эффективно, применяют технический O2 с показателем чистоты не менее 98,5%.
Баллон с горючим газом (обычно ацетиленом).
Ацетилен – это основной горючий газ, который чаще всего применяется при газосварке. Температура пламени кислородно-ацетиленовой смеси достигает 3150-3300 °C, тем самым обеспечивая высокую производительность рабочего процесса.
Редукторы.
Каждый баллон оснащается редуктором, который понижает давление выходящего газа до рабочей величины. В целях безопасности газовые редукторы дополнительно комплектуют клапаном сброса, который срабатывает в случае превышения допустимого давления в баллоне.

Кислородный редуктор для газовой сварки

Горелка.
В горелке осуществляется смешивание кислорода с ацетиленом и выпуск из мундштука струи с оптимальным давлением. В зависимости от объема сгораемого ацетилена горелки бывают малой мощности (0,025 – 0,4 м³/ч), средней мощности (0,4 – 2,8 м³/ч) и большой мощности (2,8 – 7 м³/ч).

Газовая горелка

Шланги.
Соединение газовых баллонов с горелкой производится посредством специальных рукавов (шлангов), предназначенных для работы с горючими веществами. Гибкая магистраль имеет многослойную структуру, основным компонентом которой является техническая резина, стойкая к агрессивному воздействию проходящих газов и жидкостей.
Защита от обратной тяги.
Опасность обратной тяги, когда пламя распространяется не в сторону нагреваемого металла, а в сторону баллона с горючей смесью, вынуждает устанавливать в разрыв цепи «баллон-горелка» специальный предохранительный элемент – огнепреградительный клапан. Подробно о таких средствах защиты можно прочитать в статье: Огнепреградительные клапаны: назначение, конструкция и варианты монтажа.

На видео представлен обзор оборудования:

А здесь можно наглядно увидеть весь технический процесс

Особенности процесса

Газовая сварка без ацетилена – какие возможны альтернативы

Ацетилен является идеальным компонентом для газосварки, поскольку с его помощью можно сваривать практически все виды металлов. Долгое время кислородно-ацетиленовое пламя было единственным вариантом для подобных работ. Однако с учетом того, что ацетилен со второй половины 20-го века стал активно использоваться для производства различных пластических материалов, появился некоторый дефицит данного газа, а, следовательно, возросла его цена. Поэтому возникла необходимость в поиске альтернативы ацетилену, в качестве которой чаще всего выступают пропан-бутан, пары керосина или бензина, метан и водород.

Заменители ацетилена дешевле и не столь дефицитны, но их теплотворная способность (основной показатель сварки) существенно ниже. К примеру, при сжигании пропана-бутана температура пламени достигает 2400-2500 °C, а при эксплуатации водорода нагрев происходит до 2100 °C. Поэтому такие варианты имеют ограниченную сферу применения и используются в техпроцессах, которые не требуют высокотемпературного воздействия, например: сварка тонколистовой стали (до 6 мм), чугуна, алюминия, магния, свинца и т.д.

Плюсы и минусы газосварки по сравнению с электродуговой технологией

Главными преимуществами газовой технологии являются простота оборудования и независимость от электросети. При строительстве новых объектов, которые еще не подключены к электричеству, газосварка позволяет осуществлять монтаж металлоконструкций без применения ресурсоемких генераторов. Кроме того, постепенный нагрев материала, а также возможность изменения тепловложения за счет удаления горелки от изделия, дает возможность избегать прожогов, что особенно актуально для тонких листов металла.

Вместе с тем, газопламенная сварка не может конкурировать с электродуговой в плане производительности, что связано с недостаточной скоростью прогрева металла. Широкая зона воздействия пламени является причиной слабой концентрации тепла в месте соединения деталей – это приводит к менее качественному шву и лишним расходам газа. Поэтому в условиях стабильного серийного производства газосварка, как правило, уступает место электросварке в среде защитного газа. Подробнее о видах и ценах на защитные сварочные смеси можно узнать здесь.

Технология газовой сварки горелкой ацетиленом и кислородом

При газовой сварке используется главным образом ацетилен (С2Н2) или бензин и бензол. Ацетилен доставляют на место работ в герметических баллонах под давлением около 16 ати, растворенным в ацетоне, или получают в ацетиленовых генераторах из карбида кальция, при помощи воды.

Кислород для горения ацетилена поступает на стройки в герметических баллонах, под давлением до 150 ати. Ацетилен и кислород подводят в горелку, смешиваются и по выходе из наконечника горелки зажигаются.
Перед тем как поступить в горелку, ацетилен проходит через очистительные приборы и предохранительный водяной затвор, препятствующий обратному удару пламени из горелки в ацетиленовый генератор. Кислород из баллона перед поступлением в горелку пропускают через редуктор, для снижения и автоматического поддержания давления кислорода, независимо от изменения давления в баллоне.

При работе с генераторным ацетиленом применяют горелки инжекторного типа, работающие по принципу засасывания ацетилена кислородной струей.

При хорошем пламени горелки соотношение между объемами кислорода и ацетилена составляет 1,15 : 1. При большем количестве кислорода пламя становится окислительным и может вызвать при сварке пережог (окисление) металла; при большем количестве ацетилена пламя становится науглероживающим.

Поверхность свариваемого металла должна находиться на расстоянии около 5 мм от блестящего ядра пламени, так как в этом месте температура наиболее высока (около 3000°).

В качестве присадочного металла используют проволоку или прутки металла, по возможности такого же состава, как и свариваемый металл. Сваривая чугун и цветные металлы применяется, кроме того, введение флюсов.

Газовая сварка используется для цветных металлов, чугунных изделий и для сталей малых толщин (1,5 мм и ниже).

В строительстве газовая сварка применяется крайне мало из-за малой ее производительности и большей стоимости по сравнению с дуговой.

За последние годы в России при постройке магистральных нефте- и газопроводов получила широкое распространение полуавтоматическая газопрессовая сварка, которая заключается в разогреве стыка свариваемых деталей при помощи многопламенной ацетиленокислородной горелки до пластического состояния или до оплавления с последующим осаживанием стыка под большим давлением. Этим способом хорошо сваривают (встык) детали сплошного и трубчатого сечения. Имеется станок для газопрессовой сварки стержней диаметром до 75 мм с максимальным усилием осадки 14 т.

Рис. 1. Ацетилено-кислородная горелка для газопрессовой сварки и термической обработки круглых сечений.

На рис. 1 представлена кольцевая горелка в разомкнутом положении для газопрессовой сварки круглых сечений. Металл разогревается до t=1200—1250°, а давление осадки достигает 2—2,5 кг/мм2 площади поперечного сечения свариваемых деталей.

Газопрессовая сварка, является высокопроизводительным процессом и дает прочный стык при сварке низко- и среднеуглеродистых сталей (при С <0,5%). Наиболее освоена газопрессовая сварка трубопроводов. Для сварки магистральных трубопроводов большого протяжения служит самоходный агрегат-комбайн, который передвигается вдоль трубопровода и за 8 часов работы производит сварку стыков трубопровода на протяжении до двух километров.

Видео газовой горелки

Ацетилен, пропан, газы и кислородные газы – горелки, шланги, регуляторы, установка

См. Мою страницу отказа от ответственности.

Следующая информация основана на моем собственном опыте и исследованиях и предназначена только для информационного использования. Вы полагаетесь на любую из этой информации на свой страх и риск!

Автор: Нэнси LT Гамильтон

Последний раз редактировалось: 10.10.21, 12.08.21, 31.07.21, 29.07.21, 28.07.21, 22.03.18, 23.02.17

На следующих страницах вы найдете много информации о ацетиленовом газе, резервуарах, шлангах и регуляторах.Но есть также информация о газе Mapp, кислороде, пропане, а также информация о горелках, шлангах, регуляторах и настройках, связанных с этими газами.

Нэнси Л. Т. Гамильтон 23.02.17

* ПРИМЕЧАНИЕ: НИКОГДА НЕ УСТАНАВЛИВАЙТЕ РЕГУЛЯТОР АЦЕТИЛЕНА БОЛЕЕ 15 PSI. ЭТО ОЧЕНЬ, ОЧЕНЬ, ОЧЕНЬ ОПАСНО поступать так.

Ацетилен – это газ без цвета, запаха и легче воздуха. Несмотря на то, что он может пытаться вести себя незаметно, с его природой без цвета / запаха, никто, вероятно, не упустит его взрывоопасную природу, поскольку ацетилен является очень взрывоопасным газом.Ацетилен чувствителен к ударам и любит сильно взорваться. Чтобы контролировать его взрывоопасный характер, его хранят в специально разработанных цилиндрах и смешивают с другими веществами, такими как ацетон.

Ацетилен используется для пайки / сварки / резки и, как мы увидим, использовался для включения фонарей на мотоциклах и автобусах! Ацетилен – это горячий газ, который может гореть при температуре до 6300 ° F / 3480 ° C. Следи за этими пальцами! Ой!

Поговорим об опасной работе. Это, наверное, лучше, чем ловля крабов, как одно из самых опасных занятий!

В 1896 году два французских ученых, Жорж Клод и Альбер Гесс обнаружили, что ацетон может «растворять во много раз больше собственного объема ацетилена» (Aga. com. «История: ацетилен растворенный в ацетоне»). Ацетилен смешивают с ацетоном и затем выливают в пористую массу. Теория: « взрыв не может распространиться в трубе диаметром доли миллиметра» . Клод и Гесс работали, чтобы найти способ сделать сжатый газообразный ацетилен менее летучим.
Исходный пористый материал, который они использовали, образовал пустоты в своей структуре, а ацетилен заполнил пустоты и взорвался. Должно быть, это был пугающий предмет исследования!

В 1906 году (Нильс) Густав Дален нашел решение.«Были предприняты многочисленные безуспешные попытки приготовить такую пористую массу, которая была бы достаточно прочной и эластичной, чтобы выдерживать удары, возникающие при транспортировке, без трещин и крошек, и, таким образом, образовались полости, заполненные взрывоопасным газом ацетиленом». (Нобелевские лекции по физике 1901-1921 гг.).

В своей презентации 10 декабря 1912 года профессор Х. Г. Содербаум, (в то время президент Шведской королевской академии наук), рассказал об открытии Далена: «С помощью сложного и тщательно разработанного процесса это вещество заключено в сталь. контейнеры, которые, таким образом, становятся практичными аккумуляторами ацетиленового газа.Пористая масса в контейнере наполовину заполнена ацетоном, а затем вводится ацетилен путем его сжатия до давления в десять атмосфер. Под этим давлением и при температуре 15 ° C емкость содержит в сто раз больше собственного объема ацетилена. После этого контейнер готов для подачи на маяк или световой буй ацетилена, необходимого для освещения ». (Нобелевские лекции: Седербаум, Х.Г.)

В настоящее время пористый материал Густава – смесь диатомовой земли и асбеста (возможно, также цемента и древесного угля.См. Страницу продуктов Air, Safetygram-13 , в разделе «Материал наполнителя»), называемый Aga . Ага все еще используется сегодня.

Силикат кальция часто используется как заменитель асбеста. Другие используемые химические вещества / химические соединения – это силикатная известь, древесный уголь и другие материалы. Идея состоит в том, чтобы иметь легкую, но пористую поверхность, удерживающую газ. Пропорции материалов контролируются Министерством транспорта США. Это необходимо для того, чтобы материал не трескался даже при грубом использовании.Если образуется трещина, газ и / или ацетон могут скопиться в ней и взорваться.

Ацетилен все еще смешивают с ацетон и иногда смешивают с (DMF) диметилформамидом .

Лично: Густав стал управляющим директором AGA в 1909 году (Нобелевская премия. Org: «Густав Дален»). В 1912 году Густав был ослеплен при испытании баллонов с ацетиленом. Он продолжал работать (в Ага) и изобретать до своей смерти в 1937 году. Густаву был заключен контракт на обеспечение освещения Панамского канала.

Одним из многих изобретений Густава был мигающий аппарат для маяков (около 1907 г. ). Аппарат использовал литр ацетилена для создания 10 000 маленьких вспышек. Это резко сократило количество ацетилена, которое необходимо использовать маякам, потому что им не нужно было постоянно гореть. В 1907 году Густав создал также солнечный клапан Sun Valve . Простой, изобретательный маленький выключатель, который отключал ацетилен (в маяке) днем и снова включал ночью. Никто не верил, что такое простое устройство может работать.Патентное ведомство настояло на демонстрации перед одобрением заявки на патент. Это довольно крутой маленький механизм. Проверьте страницу Aga на Aga Saga .

Поговорите с профессионалом

Уведомление: Перед первой настройкой любой системы горелки проконсультируйтесь со специалистом поставщика баллонного газа, например, Airgas (США), Praxair (США), Calor (Великобритания), Flogas (Великобритания), Elgas Stargas (Австралия) и т. Д. Если вы все еще не знаете, что делать, попросите опытного пользователя фонарика помочь вам с настройкой.

Взрыв автомобиля сантехника. Протекающий баллон с ацетиленом, замкнутое пространство, электронный замок автомобиля и БУМ! (Изображение из Vancouver Sun Plumber Взрыв автомобиля Тиффани Кроуфорд в Вест-Энде Ванкувера . 22 мая 2013 г.)

Суть моей тактики запугивания в том, что вы никогда не должны оставлять баллоны с ацетиленом в машине! Не храните их в закрытых помещениях, таких как туалеты, шкафы и запирающиеся шкафчики! Кроме того, проверяет наличие утечек, ПРЕЖДЕ чем принесет их в вашу машину или ваш дом / студию / офис / магазин и т. Д.Не рекомендуется хранить резервуары дома. Проконсультируйтесь со своей страховой компанией и любой соответствующей организацией (жилищной ассоциацией, пожарной службой, арендодателями или управляющими агентствами и т. Д.) Относительно того, действительно ли вам разрешено иметь цистерны на участке и покрывается ли какой-либо ущерб в случае пожара. или взрыв.

При возгорании ацетилена

Если у вас произошла неконтролируемая утечка газа или пожар: ЕСЛИ вы можете и это безопасно !!!!, выключите газ и затем покиньте зону.Звоните 911 (в США). Сообщите им о характере проблемы: «У меня утечка ацетиленового газа или у меня возгорание ацетилена». У них есть особые методы обращения с газами. Не подвергайте опасности жизнь своего спасителя. Если вы находитесь в другой стране и не знаете номер службы экстренной помощи, – это список номеров службы экстренной помощи по всему миру . Если есть человек с , обученный обращению с возгоранием ацетилена , он может, если возможно И безопасно, перекрыть подачу газа.

Если у вас возник небольшой пожар на одной из арматур факела, И если это безопасно: выключите газ и немедленно протрите огонь влажной тряпкой.Выйдите из здания и позвоните по номеру 911. Тепло от огня может вызвать выдувание заглушек (см. Дополнительную информацию о заглушках) сверху и снизу, что приведет к выбросу большого количества газа или пламени. Это происходит только при 212 ° F (100 ° C) !!! (информация от Air Products, Safetygram – 13 )

Примечание : следующее (в скобках) должно выполняться только профессионалом, обученным тушению пожаров, связанных с ацетиленом.

{Ацетиленовые пожары можно тушить порошковыми огнетушителями или огнетушителями из углекислого газа.Если поблизости есть другие резервуары, полейте их, чтобы они оставались прохладными. Почему? Продолжайте читать…

Вот цитата из PDF-файла Air Products (см. Ссылку , обязательную к прочтению, ), которая должна взорвать (каламбур) ваши носки:

«Плавкие металлические пробки в верхней и нижней части цилиндра плавятся при 212 ° F. Если плавкие металлические пробки разгрузятся, пламя может выйти примерно на 15 футов из верхней и нижней части цилиндра. «

* Для получения информации о безопасном обращении и других очень важных процедурах с ацетиленом и другими газами, включая кислород, см. Air Products Safetygrams .

Интересные факты об ацетилене

Ну может не весело… но важно!

Полный бак ацетилена имеет давление 250 фунтов на кв. Дюйм (фунтов на квадратный дюйм). PSIG – это сравнение давления вокруг манометра (давление на землю) с давлением в резервуаре. Большинство людей (включая меня) сокращают его до psi. Теперь, чтобы сбить с толку, есть еще одно измерение давления: psia. Псиа измеряет давление относительно вакуума. Вакуум имеет нулевое давление (подумайте: глубокий космос).Атмосферное давление на нашей планете в целом составляет 14,7; он немного варьируется в зависимости от того, где вы находитесь. Итак, если по какой-то безумной причине вы захотите измерить абсолютное давление в баллоне с ацетиленом (фунт / кв. Дюйм), формула будет выглядеть так: (фунт / кв. Вот цифры: 250 фунтов на квадратный дюйм плюс 14,7 атмосферного давления = 264,7 фунтов на квадратный дюйм. Понятно? Достаточно сказать, что ваш регулятор измеряет в PSIG, часто сокращенно PSI.
Никогда не устанавливайте регуляторы выше 15 фунтов на кв. Дюйм (изб.) Для ацетилена, при пайке или других работах! НИКОГДА !!! Что еще ты делаешь с этим танком? Знаете, наполнять воздушные шары – не самая лучшая идея? Кроме того, они не только взорвутся, но и не будут хорошо плавать.Извините, что подал вам эту идею. НЕ ЗАПОЛНЯЙТЕ ШАРИКИ ИЛИ ЧТО ДРУГОЕ АЦЕТИЛЕНОМ ИЛИ ДРУГИМ ВЗРЫВООПАСНЫМ ГАЗОМ! Вспомните Hindenburg . (Если честно, это был водородный газ. Но суть та же: никогда не играйте с легковоспламеняющимися, взрывоопасными газами).
Ацетилен легче воздуха, но не такой легкий, как гелий, так что хватит думать о воздушных шарах! Вы бы взорвали себя, знаете ли, или подожгли бы свою студию!
Ацетилен был обработан химическим веществом, чтобы придать ему запах чеснока.В «диком» состоянии не имеет запаха.
В США баллоны с ацетиленом имеют маркировку DOT-8 или DOT-8AL. Это означает, что резервуар изготовлен в соответствии со спецификациями Министерства транспорта (Dot) для ацетилена. Посетите веб-сайт Virginia Tech, раздел Cylinder Labeling , чтобы получить дополнительную информацию по этому вопросу.
Я открываю бак только на четверть оборота (2–3 дюйма). Это также упрощает и ускоряет отключение бака.
Закройте бачок на штоке с помощью одного из ключей бачка.
См. Раздел «В случае пожара ацетилена» на этом сайте для получения дополнительной информации в случае утечки или пожара. Извините, что повторяю это, но это важно. В случае пожара И если это безопасно, отключите газ. Вызовите пожарную службу после того, как выйдете из здания. Не забудьте рассказать о ситуации другим жильцам вашего дома / студии / магазина! Пожалуйста, сделайте домашнее задание, что делать в случае пожара, разработайте план и вообще не заводите пожар! Ознакомьтесь с некоторыми из многих источников, которые я перечислил здесь, для получения дополнительной информации.Пожалуйста, прочтите эту страницу: Аварийное реагирование на ацетиленовые баллоны от FireEngineering. com

Невер

Никогда не устанавливайте на регуляторе ацетилена давление выше 15 фунтов на кв. Дюйм. НИКОГДА!
Никогда не позволяйте баллону работать пустым, особенно при использовании в нем кислорода. Кислород может оказать обратное давление в резервуар и вызвать взрыв. Кроме того, мусор со дна резервуара может засорить шланги, цилиндры и наконечники резаков. Другая причина: в зависимости от возраста резервуара ацетон, с которым смешивается ацетилен, со временем становится сиропом и может засорить вещи.Если ваш газ странно пахнет или странно горит, прекратите его использовать! Кто знает, что вы горите (и вдыхаете).
Никогда не используйте ваш танк, когда он находится на боку. Если ваш аквариум лежал на боку, дайте ему постоять в вертикальном положении от 1/2 часа до 24 часов (см. Выше).
Никогда не позволяйте вашему баллону замерзать, ацетон и ацетилен могут разделиться, забивая шланги и потенциально взрывая вас.
Никогда не храните аквариум в местах, где он может подвергнуться чрезмерному нагреву. Мол, не ставьте его на печь.
Никогда не модифицируйте и не ремонтируйте баки.
Никогда не оставляйте баллон с ацетиленом в машине.
Никогда не бросайте, не роняйте и не злоупотребляйте своим танком. (Смотри, я же сказал!)
Никогда не стойте перед регулятором при включении бака. Регулятор может взорваться спереди или сзади, поэтому стойте в стороне.
Никогда не заправляйте баллон самостоятельно – ну, конечно, если вы работаете в компании по производству сжатого газа (или владеете ею) и прошли обучение и получили право заправлять баллоны, заполняйте!
Никогда не используйте масло или смазку для ваших регуляторов или фитингов.В присутствии кислорода они легко воспламеняются.
Ни в коем случае не используйте треснувший, обгоревший или раздавленный шланг. Немедленно замените его.
Никогда не используйте для ацетилена шланги другого типа, кроме шлангов, специально предназначенных для ацетилена. В ацетиленовые шланги встроены специальные меры безопасности для газов.
Никогда не поднимайте резервуар за крышку клапана или шток.
Никогда не используйте регулятор в качестве ручки для подъема или переноски. Держите сам бак, а не регулятор. Вы можете согнуть или отломить относительно тонкое соединение с резервуаром.
Никогда не используйте регулятор, предназначенный для одного типа газа, с другим, то есть: не используйте регулятор пропана на баллоне с ацетиленом или наоборот. Плохая идея. Исключением является система одноразового бензобака, вы можете переключить газ Mapp на пропан и наоборот. См. Раздел Mapp Gas / Propylene Gas на этой странице.
Никогда не храните баллоны в закрытом помещении.
Никогда не используйте водопроводную ленту для крепления негерметичных регуляторов или шлангов. Никогда не используйте ленту для устранения утечки газа.Вместо этого регулятор следует отремонтировать или подтянуть дальше. Утечка означает, что фитинги недостаточно затянуты или повреждены.
Никогда – Не оставляйте давление в регуляторе, шланге или горелке, если они не используются в течение длительного периода времени. После использования систему следует очистить от газа.

Дополнительная информация о газообразном ацетилене

Формула химического соединения: C2h3.

Ацетилен – это газ, состоящий из 92,2% (по массе) углерода (C2) и 7,8% водорода (h3). Причина того, что газ горит так горячо, – смесь углерода и водорода.Ацетилен распределяется в баллонах или емкостях в растворенном (в ацетоне) жидком состоянии. Баллоны с ацетиленом нельзя (по закону и здравому смыслу) заполнять каким-либо другим газом.

Ацетилен – нестабильный газ, потому что он любит взрываться. Поэтому для борьбы с его социально предосудительным поведением, помимо хранения в специальных баллонах, его смешивают с ацетоном или ДМФ.

Ацетон , согласно CDC (Центры по контролю за заболеваниями) «Ацетон может вызывать неблагоприятные последствия для здоровья при вдыхании, проглатывании, попадании на кожу или в глаза. «Я рекомендую не направлять фонарь вам в лицо.

Диметилформамид (ДМФ) из CDC утверждает, что химическое вещество легко абсорбируется кожей и может вызвать повреждение печени и другие риски для здоровья. Эти жизненно важные органы тяжело стареют, поэтому я избегаю контакта с диметилформамидом!

Проблемы с газовыми баллонами и что делать – негерметичные баллоны с ацетиленом, проблемы с регулятором и т. Д.

Если при получении новых баков (до установки регуляторов), шток или клапан протекает, не приносите их внутрь! Вы проверили это перед тем, как принести в дом, верно? Если нет, и он протекает, верните его на улицу.Позвоните дилеру для получения. Обязательно сообщите им, что бак протекает.
Это недавно случилось со мной: вся система была настроена и работает нормально. Однажды ночью, закрывая магазин, я перекрыл бак и осушил шланг. Я заметил, что регулятор впуска все еще показывает давление. Что делать? Я хотела кричать и бегать по кругу, но вместо этого я попросила моего удивительно сильного и красивого мужа (на случай, если он когда-нибудь прочитает то, что я пишу) убрал всю установку из студии, выбросил ее на улицу, а затем я позвонила дилеру. «Пожалуйста, возьмите этот дурацкий цилиндр и принесите мне прямо сейчас непротекающий!» (Ну, это почти то, что я сказал.) Вот мои рекомендации, что делать, если вы попали в такую же ситуацию:
- Вынести бак и регуляторы наружу.
- Позвоните дилеру, чтобы забрать его. Не забудьте сказать им, что бак протекает.
- Если вы нервничаете, Нелли, как и я, оставьте регуляторы на баллоне и подождите, пока не появится доставщик.
- Если оставляете оборудование включенным, убедитесь, что манометр выходного давления открыт (против часовой стрелки).(Под «открытым» мы подразумеваем, что газ не достигает регуляторов. Это может показаться нелогичным, поскольку «открытый» на самом деле означает, что газ не поступает в регуляторы.) Вы хотите, чтобы газ не попадал в шланги и ручку горелки.
- Еще раз проверьте, полностью ли выключен резак!
- Не забудьте отобрать регулятор, горелку, шланги и ключ / гаечный ключ у доставщика – прежде чем они убежят с ними! Вам, вероятно, придется разобрать устройство самостоятельно, оставив вас измученными и с небольшими силами, оставшимися для погони на грузовике.
Если газовый баллон / баллон включен и есть какие-либо колебания в манометре на входе или выходе И вы не используете газ : отключите баллоны, переместите баллон с прикрепленными регуляторами наружу и вызовите дилер. Они сообщат вам, безопасно ли снимать датчики. Вероятно, это проблема ваших манометров, но вам следует проконсультироваться с профессионалом. Не забывайте: давление БУДЕТ колебаться (на обоих манометрах, но в основном на манометре на выходе (тот, который контролирует подачу газа в шланг и горелку) во время пайки.Это потому, что уровень газа понижается, потому что вы его сжигаете!
В ювелирной студии Chimera Art, где я являюсь соруководителем, у нас часто возникают проблемы с утечкой газа в регулятор даже после отключения системы. Я считаю, что проблема в том, что люди не закрывают клапан достаточно плотно, чтобы полностью закрыть его. Итак, убедитесь, что ваш резервуар полностью выключен. Если вы не можете справиться с этим вручную, воспользуйтесь гаечным ключом .

Недавно я узнал, что баллоны с ацетиленом и сжатыми газами должны иметь PRD s (устройство сброса давления).Я собираюсь дать Управлению безопасности трубопроводов и опасных материалов США (уф!) Объяснить, что это такое:

«Что такое PRD? Давление и / или температура активируют устройство, используемое для предотвращения повышения давления выше заданного максимума, чтобы предотвратить разрыв обычно заряженного контейнера при возникновении стандартного пожара ».

Что делать, если вы уронили газовый баллон

Если вы уронили баллон с ацетиленом – особенно на твердую поверхность, – сначала позвоните своему поставщику.С танком, скорее всего, все в порядке. Однако оставьте его на два часа или около того. Я только что разговаривал с Airgas, и они сказали, что проблем быть не должно, так как резервуары созданы для того, чтобы справляться со злоупотреблениями. Он сказал мне, что сбросил цистерну с грузовика на асфальт парковки, и все было в порядке (надеюсь, я не понял этого!).
Если вы уронили баллон с ацетиленом с прикрепленными регуляторами, просмотрите контрольный список ниже, прежде чем зажигать резак, а также следуйте приведенным выше рекомендациям.Убедитесь, что ваши регуляторы работают!
Если вы уроните кислородный, пропановый или другие баллоны с (или без) прикрепленными регуляторами, я бы выполнил следующий контрольный список и убедился, что ни одно из перечисленных условий не существует. При наличии любого из этих условий купите новый или отремонтируйте компоненты, позвоните своему дилеру по газу и не используйте фонарик, пока он не будет отремонтирован. Сам бак должен быть в порядке. См. ниже.

Контрольный список после падения газового баллона
Проверьте шланги на наличие трещин, ожогов, защемлений и т. Д.Ищите признаки повреждения регуляторов: разбитое стекло, погнутые соединения, большие вмятины. Убедитесь, что в резервуарах нет: отверстий, раздавленных участков, складок, изогнутых стержней, вмятин и т. Д. Если есть какое-либо из этих условий, не включайте газ. Попросите специалиста по газу, такого как Airgas или Praxair , заехать и забрать баллон.
Прицепите ваш танк (и) к стене или положите его (их) в тележку СЕЙЧАС! Дважды роняя танки, вы не слишком хорошо выглядите и, конечно же, не рекомендуется.(См. Раздел ниже , чтобы узнать, как прикрепить бензобаки к стене).
Если все в порядке и вы немного поболтали со своим газовым дилером, я еще раз проверю все соединения на предмет утечек. Это весело. Это. Действительно.
Откройте только входной манометр (то есть откройте резервуар так, чтобы газ поступал в регуляторы с помощью ключа резервуара), проверьте на утечки, затем откройте выходной манометр (то есть, позволяя газу войти в шланг и горелку, повернув клапан). / T), проверьте на герметичность.Если все в порядке, зажгите факел. Следите за манометрами. Протестируйте систему. Выключите все и убедитесь, что датчики и резервуар работают должным образом. А теперь иди полежи.
Помните: я не несу ответственности за любые травмы или повреждения, которые могут возникнуть в результате любого совета, представленного здесь. Я не газовый профессионал. Ювелир, да, газовщик, нет. В любом случае рекомендую проконсультироваться с газовым специалистом !!! Я серьезно!
Показания давления в цилиндре по сравнению с показателями.Фактическое содержание кислорода и ацетилена
Соотношение между содержимым вашего баллона и давлением в баллоне зависит от газа. Кислород имеет прямую корреляцию между содержимым и давлением: полный бак кислорода при температуре 70 ° F (244 кубических футов) показывает давление около 2200 фунтов на квадратный дюйм. Наполовину заполненный кислородный баллон покажет половину давления и будет содержать прибл. половина содержимого полного баллона, т.е .: давление 1100 фунтов на квадратный дюйм, когда в баллоне осталось 122 кубических футов. Давление в кислородном баллоне меняется примерно на 4% на каждые 20 ° F.
Ацетилен, с другой стороны, менее точен: полный бак при 70 ° F покажет давление около 250 фунтов на квадратный дюйм. Но показания давления могут увеличиваться или уменьшаться в зависимости от температуры. Если в вашей студии 90 ° F (возьмите вентилятор!), У вас будет больше газа, если вы возьмете регулятор (315 фунтов на кв. Дюйм). Но при 50 градусах по Фаренгейту у вас будет меньше: 190 фунтов на квадратный дюйм.
Баллон ацетиленовый
Детали танковой установки. (И прекрасный рисунок, кстати.)
Информацию о History резервуара см. В заголовке выше.
* Обратите внимание! Когда вы покупаете баллоны со сжатым газом или кислородом, вы не оставляете себе этот блестящий новый баллон. Когда вы приносите свой резервуар для наполнения, они забирают ваш и дают вам наполненную бутылку. Готов поспорить, что он будет далеко не таким красивым, как ваш новый, но так оно и работает. Прекратите использовать свой баллон до того, как манометр покажет, что у вас закончился бензин (примечание: я сказал ДО того, как у вас закончится бензин! ). Ацетилен в баллоне «В» обычно стоит около 35 долларов.00 плюс доставка.
Сжатые газы поставляются в баллонах, также называемых баллонами. Я люблю называть их танками. Они сделаны из стали или алюминия. Ацетиленовые баллоны изготавливаются из стали (с сердечником Aga).
Цилиндры бывают разных размеров и типов. Если ваш фонарик не подходит для вашего аквариума, доступно множество различных адаптеров. Вам следует проконсультироваться с профессиональным поставщиком газа о том, какие переходники покупать. Есть переходники на шланги, регуляторы и т. Д.Если ваш Smith Little Torch (Amazon) не подходит для вашего резервуара B, знайте, что для него есть адаптер. Покупка комплектов часто исключает необходимость использования адаптеров.
Размер адаптера будет зависеть не только от типа газа, который вы используете, но также от размера вашего газового баллона и типа используемой горелки.
Это от Миллера – Смит Литл Факел PDF .
Убедитесь, что выпускной патрубок впускного отверстия совпадает с впускным клапаном регуляторов.Вот моя диаграмма: Размер выпускного отверстия клапана сжатого газа .
Внутри бака с ацетиленом
Вот внутренняя часть баллона с ацетиленом. Этот пористый наполнитель (обычно Aga) используется для стабилизации летучих газов.
«Ацетилен можно безопасно сжимать до 275 фунтов на квадратный дюйм (это не значит, что вы можете повернуть регулятор так высоко!) При растворении в ацетоне и хранении в специально разработанных цилиндрах, заполненных пористым материалом… Эти пористые наполнители помогают предотвратить газовых карманов высокого давления, образующихся в баллоне.”* Из Основы профессиональной сварки , Sweethaven Publishing.
Размеры бака для ацетилена
Резервуары W-Line – Джон Уорд из Kings of Welding поделился своей таблицей по размерам газовых баллонов , которая включает информацию о баллонах W-Line. Эта линейка танков начинается с буквы W, за исключением танков B и MC. Я не знаю, почему! Танки серии W-Line: WTL, WK, WS / WSL, WC, WQ, B и MC.
Кстати, если вы сварщик или нет, вы можете посетить сайт Kings of Welding .
(Изображение с сайта Motorcycle.com , История четырехцилиндровых мотоциклетных двигателей в Америке Пола Гарсона. Обратите внимание на баллон с ацетиленом на руле – тоже сбоку!) (Фото: Пол Гарсон и Тедди Пипер).
MC : высота 13,2 дюйма (34 см), 7 фунтов (3,2 кг), максимальная емкость для газа: 10 футов3 (0,3 м3). Меньше, чем танк B. Танк «B» получил свое название, потому что он использовался на автобусах в качестве источника топлива для освещения автобуса.Танки MC были установлены на руле мотоцикла для включения их фонарей. Можете ли вы представить себе круиз на мотоцикле с живой бомбой между руками и прямо под вашим лицом? Дрожь, вздрогни!
B : высота 19,5 дюймов (49 см), 10 кг (22 фунта), максимальная вместимость по газу: 1,1 м3 (40 футов3) У меня есть бак B. Он еще не тяжелый, чтобы его поднять, газа хватит на много месяцев. Резервуар B вмещает 40 кубических футов газа.
WQ : высота 22,5 дюйма (57 см), 16 кг (34 фунта), максимальная вместимость по газу: 60 футов3 (1.7 м3).
WC : высота 33,1 дюйма (84 см), 87 фунтов (39 кг), максимальная вместимость по газу: 111 футов3 (3,1 м3).
Этого достаточно – мы уже превзошли мои подъемные способности. Есть другие танки (побольше и тяжелее):
Есть также баков A-Line размеров: 3, 4 и 5. Вес варьируется от 41 фунта (19 кг) до 350 фунтов (9,9 кг). Эй, большой мальчик!
Contenti имеет очень полезную таблицу по резервуарам типа и их фитингу (какой размер подсоединяется к резервуару).
Шток ацетиленового бака
Спасибо моему приятелю Тому, который много знает, за изображение ниже:
Как рекомендует Том, также проверьте клапан на герметичность. Рисунок Тома показывает, где проверить. От себя лично: за последний год у меня было три бака с протекающими штоками!
Баки с ацетиленом следует открывать только на пару дюймов – может быть, на 2–3 дюйма. Определенно не открывайте его более чем на 1 1/2 оборота. Я открываю свой примерно на 1/8 оборота.Вы узнаете, достаточно ли оно открыто – ваше пламя будет хорошо гореть.
Температура пламени ацетилена
Ацетилен в смеси с кислородом горит при 3480 ° C (6296 ° F). При смешивании с воздухом он горит при 2500 ° C (4532 ° F). Это третий по температуре газ после Cyanogen и Dicyanoacetylene . Диапазон ацетилена для сжигания с кислородом до воспламенения составляет от 2,5% до 100% (согласно MSHA ).
* Примечание: Департамент добычи полезных ископаемых (Вирджиния) заявляет, что температура, при которой горят ацетилен и кислород, составляет: 5700 градусов по Фаренгейту.Без O2 они указывают 4600 градусов F. Так что, кто знает, в любом случае жарко!
*** Бросаю поиск «фактов». Кажется, что каждый из нескольких источников, на которые я ссылался, может сказать что-то немного другое. Идея для меня ясна вне зависимости от цифр: ацетилен горячий и легковоспламеняющийся. Конец (моих исследований по этой теме – пока).
Танковые ключи для открывания, закрывания, добавления и снятия фитингов
Чтобы открыть / закрыть газовые штоки и соединения, вы можете использовать разводной ключ или универсальный ключ для баллона.Но для открытия клапана баллона, если у него нет ручки, используйте только ключ от бака! Они дешевые – держите несколько под рукой.
Используйте ключ для бака с этим типом штока. Гаечные ключи могут повредить шток, что затрудняет отключение в экстренной ситуации.
Тебе повезло! Ключ от бака не нужен.
Универсальный танковый ключ
Разводной ключ – сильно отличается от трубного ключа. Не используйте трубный ключ. Его зубцы могут повредить латунные соединения регулятора.
Ключ резервуара
Поставщик газа обычно несет ответственность за проверку резервуара, НО (это большое НО) ВЫ ДОЛЖНЫ ПРОВЕРИТЬ резервуар самостоятельно НА УТЕЧКИ: проверьте шток и место, где шток прикреплен к баллону (клапану), прежде чем вводить его в Ваш дом, гараж или студия. Разве я этого не сказал? Думаю, это важно, или я теряю это (снова).
Регуляторы
используются для регулирования давления в баллонах со сжатым газом.Они также показывают, сколько газа у вас в баллоне. Вы никогда не захотите использовать ацетилен или кислород без регулятора.
Чтобы увеличить давление в резаке, вам понадобится регулятор – для любого типа газа, который вы используете.
Типы регуляторов: ступени
Регуляторы
бывают трех основных типов: трехступенчатые, двухступенчатые и одноступенчатые. Ступени являются внутренними, поэтому регулятор с двойным манометром не обязательно является двухступенчатым регулятором. Но мне еще предстоит найти двухступенчатый регулятор с одним манометром.Если вы знаете об одном, дайте мне знать! Обычно двухступенчатый регулятор обеспечивает более постоянное давление нагнетания, в то время как одноступенчатый регулятор может потребовать регулировки во время (особенно длительного) использования. Трехступенчатая система выдерживает высокое давление питания (до 3000 фунтов на кв. Дюйм) и обеспечивает стабильное низкое выходное давление.
Если вы используете газ в баллоне, давление в котором постепенно снижается, лучше всего использовать двухступенчатый регулятор для поддержания постоянного давления.
Одноступенчатые регуляторы намного дешевле, но, если вы не выполняете краткосрочные задачи по пайке, давление будет колебаться, особенно по мере того, как в баллоне заканчивается газ.Вы будете возиться с управлением! Я знаю, что предпочитаю двухступенчатый регулятор для обработки металлов, и я считаю, что производители стеклянных шариков тоже.
Вот небольшое видео с NeonControls на YouTube , чтобы объяснить разницу между одноступенчатыми и двухступенчатыми регуляторами.
Это одноступенчатый регулятор от Goss . Как видите, он показывает только количество газа / давление в баллоне. Но он саморегулируется. Для ацетилена давление составляет 2-15 фунтов на квадратный дюйм.Чтобы увеличить количество газа, вы открываете его больше. Давление колеблется при понижении уровня в цилиндре.
Существуют также регуляторы потока, аналогичные тем, которые используются в небольшой одноразовой системе. Миллер Смит производит такую систему с их Little Torch для одноразовых резервуаров , продукт № 23-1014. Эти регуляторы регулируют количество газа, поступающего в линию, без манометров.
Терминология, конструкция и функции регуляторов
Двухступенчатый регулятор ацетилена.
Манометр входного / высокого / рабочего давления (выберите имя – любое имя!)
Манометр в цилиндре (CPG)
Также известен: манометр высокого давления, шкала рабочего давления, манометр давления на входе и т. Д.
Манометр в баллоне измеряет давление в баллоне / баллоне. Это циферблат на правой стороне двойного регулятора. Он регулирует давление газа, выходящего из баллона, и позволяет видеть, сколько газа находится в баллоне.
Чтобы перекрыть подачу газа в баллоне (по показаниям манометра на входе), потяните / поверните ключ / ручку по часовой стрелке. После отключения датчик должен показывать 0. Он не должен колебаться. Как обсуждалось ранее, проблема может быть в ваших регуляторах или цилиндре. Не используйте это!
Помните: не стойте перед регуляторами при включении газа – стойте в стороне. У регуляторов есть предохранительный клапан, и если давление станет слишком высоким, он может взорваться. Также могут взорваться передняя и задняя части регулятора. Я никогда не видел и не слышал об этом лично, но я верю тем надежным источникам, которые говорят, что это возможно!
Чтобы открыть бак, поверните против часовой стрелки.
Баки с пропаном и кислородом закрываются таким же образом.
Баллоны с кислородом и ацетиленом должны быть «взломаны» перед подключением регуляторов . Откройте на секунду баллоны с кислородом и ацетиленом. Делайте их по одному и подождите несколько секунд, прежде чем открывать следующий цилиндр – на всякий случай. O2 любит помогать вещам гореть. В процессе растрескивания цилиндра удаляется вся грязь или грязь, присутствующая в выпускном отверстии клапана, так что она не попадает в регулятор. После закрытия клапана протрите выпускное отверстие снаружи. Обязательно используйте чистую ткань без масла или жира.
Для топливных газов, таких как пропан и водород, просто протрите клапан сухой тканью. Не «взламывайте» клапан, так как газ может воспламениться от трения или другого источника тепла, а водород может загореться только от выпуска под давлением.
Манометр выходной / рабочего / низкого давления.
Рабочий манометр (WPG)
Также известен: манометр низкого давления, манометр на выходе и т. Д.
Манометр на выходе позволяет регулировать количество газа / давление, поступающее в шланг и ручку горелки. Уменьшите его, чтобы получить меньше газа, и увеличьте, чтобы получить больше. Не забывайте: никогда не превышайте 15 фунтов на квадратный дюйм для ацетилена! Извините за повторение, но это важно!
При отключении вашей системы после отключения подачи газа в резервуар отпустите диафрагму на регуляторе и остановите подачу газа к шлангу и горелке. Для этого поверните планку / ручку против часовой стрелки.Выпустите газ из шланга и резака, открыв резак или открыв и зажег резак (рекомендуемый метод). Теперь давление должно вернуться к 0,
.
Мой регулятор для ацетилена. Обратите внимание, что у этих регуляторов Victor есть ручка вместо стержня, который есть у меня.
Чтобы позволить газу течь, поверните ручку / ручку по часовой стрелке, пока не увидите, что давление поднимается до 10–15 фунтов на квадратный дюйм для ацетилена.
Для получения дополнительной информации ознакомьтесь с этими источниками:
Никогда, никогда, никогда не используйте водопроводную ленту для устранения утечки или неплотного соединения! Если вы обнаружили утечку: выключите подачу газа, слейте воду из линии – не зажигая газа – повторно затяните соединение.Включите газ и проверьте снова (см. Тест мыла в следующем абзаце и, вероятно, в 10 других местах на этой странице. Я запутался, вы знаете).
Сделайте первую проверку с активированным только входным манометром (включение газа в баллоне). Если утечек нет, затяните манометр на выходе и проверьте все связанные с ним соединения.
Проверьте все соединения, кроме сплошных, с помощью смеси средства для мытья посуды (2 части) и воды (1 часть). Очень, очень осторожно перемешайте мыло и воду – вы не захотите пузыриться.Нанесите мыльную смесь на стык, подождите и посмотрите. Если нет всплывающего действия, перейдите к следующему объединению. (Утечка газа из соединения. Фото из Virginia Tech.
После этого вы можете смыть мыло влажной тряпкой.
Проверьте шланговые соединения на ограничителе обратного воспламенения на регуляторе (он у вас ведь есть, верно?). Теперь проверьте герметичность соединения шланга на ручке резака. Осмотрите шланг, пока вы на нем. Убедитесь, что головка резака также плотно затянута.
Некоторые примечания к регуляторам и резервуарам
Никогда не используйте консистентную смазку, смазочные материалы или масла на каких-либо частях горелки, резервуара, шланга или регулятора – особенно с кислородом: кислород любит взорваться при контакте с маслом или консистентной смазкой.
* Примечание: Выключите газ, слейте шланги и принесите регуляторы для обслуживания, если у вас есть какие-либо проблемы с вашими регуляторами (например, треск, необычные колебания, странное поведение). Если вы мобильны со своим танком i.д .: Принося свой резервуар на рабочие места, вы должны быть особенно бдительными, потому что ваши регуляторы, шланги и резервуары изнашиваются гораздо сильнее. Если вы используете их на улице, солнечный свет и погода могут еще больше ухудшить работу вашей системы. По возможности используйте Т-образные шланги.
Всегда проверяйте бывшие в употреблении регуляторы. Скорее всего, их нужно отремонтировать. Он не стоит много (может быть, 35 долларов или около того), и SOOOOO стоит иметь безопасный фонарик и долгий срок службы – см. Изображения взрыва автомобиля выше, чтобы узнать о рентабельности.Поговорите со своим поставщиком газа о том, когда следует планировать техническое обслуживание.
Вы можете использовать регулятор ацетилена для сжиженного нефтяного газа, НО нельзя использовать регулятор сжиженного нефтяного газа на баллоне с ацетиленом. См. Ниже раздел часто задаваемых вопросов по оборудованию Smith.
Регуляторы кислорода следует использовать только с кислородом и никогда не использовать для топливных газов. Газы могут загрязнить регуляторы.
Для дальнейших исследований регуляторов:
Как определить, что находится в вашем газовом баллоне
На вашем танке есть несколько маркировок.Их можно использовать как подсказку о том, что находится в вашем цилиндре. Вы также можете проверить дату его последней проверки, если хотите. Trainex.org: Идентификация цилиндра – добавление подсказок – хорошая страница для ознакомления с этими обозначениями. В Европе вы можете прочитать это: Британская ассоциация сжатых газов . В Канаде? У Transport Canada этой информации на баллонах.
См. Также:
Путешествие с баллонами с газом (особенно с ацетиленом)
Сегодня я говорил с Airgas о моей неспособности найти какую-либо информацию Министерства транспорта (DOT) о транспортировке единственного баллона с ацетиленом «B» в частном автомобиле. Теперь я знаю почему. Боже, я потратил много-много часов на это. Согласно Airgas, , в Калифорнии нет законов, запрещающих перевозку баллонов весом менее 1000 фунтов в вашем автомобиле, фургоне или пикапе. Нет федеральных законов , запрещающих перевозку нескольких баллонов, содержащих взрывчатые / жидкие или другие газы, которые использовал бы ювелир. . Законы DOT вступают в силу с 1000 фунтов (я полагаю, тип 2), но я не собираюсь заниматься коммерческими перевозками – это выходит за рамки моего опыта и определенно выходит за рамки моего уровня интереса к этой теме!
Если вы используете баллоны большего размера, чем «B» или «C», вы должны убедиться, что крышки находятся на своих местах.Цилиндры меньшего размера B и C не поставляются с крышками (по крайней мере, в Airgas или Praxair, насколько мне известно). Кстати, не держите танки за вынос.
Итак, если нет закона, запрещающего перевозить баллон в вашей машине, почему они не могут нести их в вашу машину? Что ж, как и в случае с большинством вещей в этой спорной стране, это делается для того, чтобы на них не подавали в суд за повреждение, загрязнение или иным образом испорченную машину – не потому, что это противозаконно! А вот танки доставят к воротам вашего пикапа. Но вы должны поместить их в грузовик и закрепить. Увы, столько форумов, столько дезинформации. Если, конечно, не ошибается Airgas.
Если вам известен какой-либо федеральный закон, запрещающий такую практику, свяжитесь со мной!
Вероятно, существуют государственные постановления, о которых вам следует знать. Итак, посмотрите их. Судя по всему, в Калифорнии нет правил, запрещающих путешествовать с вашими маленькими танками.
Итак, правила безопасности, которые я рекомендую, если вы перевозите газовые баллоны в своем автомобиле.Это мои рекомендации – не правила, законы или требования – просто здравый смысл.
Возьмите с собой небольшой набор для тестирования и проверьте цилиндр в магазине. Мне пришлось вернуть несколько баков из-за протечек.
Держите окна открытыми (по крайней мере, на заднем сиденье).
Ничего не курите.
Не оставляйте бак в машине.
Не путешествуйте с прикрепленными регуляторами.
Не попасть в автомобильную аварию.
По возможности держите бак в вертикальном положении.
Не кладите танк на бок. (См. ниже).
Если в салоне автомобиля: убедитесь, что бак не шлепается, не соскальзывает и не падает. Оберните его клиньями, чтобы он стал неподвижным. Если возможно, закрепите его на месте.
В грузовике или фургоне пристегните баллон (как минимум в двух точках) к стенкам автомобиля. Если вы не можете этого сделать, положите его горизонтально и убедитесь, что он не скользит – вообще! Может быть, забрать цистерны после хорошего магазина Costco и втиснуть их в ящики с пивом и ящики с продуктами? Не забудьте дать ему постоять хотя бы 7 часов, если он был на боку!
Обратитесь к торговцу бензином для устранения протекающих баллонов.Не перевозите их – ПОЖАЛУЙСТА!
Очевидно, что самый безопасный путь, по крайней мере для вас, – это попросить поставщика доставить резервуары к вам домой. Это тоже проще. Они забирают пустой баллон и дарят вам не такой блестящий, не новенький, но полный бензина! Отлично. Только не забудьте убедиться, что клапан баллона не протекает, прежде чем они уедут. Это случилось со мной дважды! Конечно, это стоит доплату.
Как хранить и транспортировать газовые баллоны
Ацетиленовые баллоны не должны находиться на боку дольше нескольких секунд.Не рекомендуется и небезопасно перевозить баллоны с ацетиленом на боку. Всегда, всегда, позволяйте резервуару постоять от 7 до 24 часов. Опасность в резервуаре, лежащем на боку, заключается в том, что чистый ацетилен может накапливаться возле штока клапана и вытекать из Ага. Также есть вероятность, что ацетилен и ацетон разделятся. * Информация из Virginia Tech . Но я думаю, что мы уже рассмотрели это. Все начинает сливаться вместе…
Дополнительные примечания о том, как держать бак для ацетилена в вертикальном положении из ** Основы профессиональной сварки , Sweethaven Publishing:
«Ацетон – это жидкое химическое вещество, которое растворяет большие порции ацетилена под давлением без изменения природы газа. Будучи жидкостью, ацетон можно вытягивать из ацетиленового баллона, когда он не находится в вертикальном положении. Вы не должны хранить баллоны с ацетиленом на боку, но если они есть, вы должны дать баллону стоять в вертикальном положении минимум 2 часа перед использованием. Это позволяет ацетону оседать на дно цилиндра ».
* Примечание. В приведенной выше цитате говорится, что цилиндр должен простоять не менее двух часов. Я читал, что время, чтобы держать его в вертикальном положении перед использованием, составляет от «нескольких минут» до 24 часов, так что вам решать, что делать.Я бы нацелен на 24 часа, особенно если вы не знаете, сколько времени он был на его стороне. Но известно, что перед использованием резервуар должен какое-то время находиться в вертикальном положении. Я думаю, что время, в течение которого танк сидит вертикально, может иметь какое-то отношение к количеству времени, которое он провел на боку, но я не уверен в этом! Ошибайтесь с осторожностью!
OSHA гласит: «Когда баллоны перевозятся механическими транспортными средствами, они должны быть закреплены в вертикальном положении. ” 1926.350 (а) (5)
См. Европейские правила на странице EIGA.
Газовые баллоны и тепло
Газовые баллоны не предназначены для работы при температуре выше 125 ° F (52 ° C). Так что оставлять их в закрытой машине в пустыне Мохаве в середине лета – не лучший выбор. На самом деле, однажды летом я был в Долине Смерти, когда было так жарко, что, если бы у меня был танк в машине, он, вероятно, взорвался бы. В Печном ручье в Долине Смерти было 126 градусов по Фаренгейту. Мы (сестренка и я) тупо вышли из машины, чтобы посмотреть, каково это быть таким горячим.Мы решили, что это не так уж и весело, и вернулись в машину без танка. Самая жаркая температура (пока) в Долине Смерти (достоверно зафиксирована) была 130 ° F. Эти температуры (одна в августе 2020 года, а другая в июле 2021 года) являются самыми высокими из когда-либо зарегистрированных на Земле (, журнал Smithsonian Magazine ). (Очевидно, здесь было жарче, но никого не было, чтобы это записать!) Рад, что мы пропустили тот день, потому что, знаете, мы бы вышли из машины! Что интересно, «тепловые туристы» на самом деле бывают. Кто знал?
Крепление газовых баллонов для хранения
Прикрепите баллон с ацетиленом к устойчивому объекту в двух точках – не прикрепляйте ничего к штоку или регуляторам – существует риск того, что в случае падения резервуара он может отломиться от штока или регуляторов. Я использую тяжелую цепь, но просто прочитал, что это должна быть изолированная цепь. Ой. Вы также можете использовать ремни, чтобы прикрепить его к стене или тяжелому предмету мебели. Не используйте эластичные шнуры. См. Мою иллюстрацию баллона с ацетиленом, чтобы узнать расположение цепи или ремней на баллоне.Не забудьте сделать цепочку / ремешок съемными, иначе вы получите массу удовольствия, когда придет время пополнить бак! Я использую такие зажимы (см. Ниже), чтобы сделать его безопасным и съемным.
Зажим для карабина – для закрепления цепи на O-образных крючках, ввинченных в стену. Мои 2 дюйма в длину.
Рым-болты: Я использую примерно 3 1/8 ″ X 3/4 ″.
Вот моя установка:
Прикован двумя точками к моим шкафам.
Согласно OSHA: «1910.253 (b) (2) (ii)
Внутри зданий баллоны должны храниться в хорошо защищенном, хорошо вентилируемом, сухом месте не менее 20 (6.1 м) футов из легковоспламеняющихся материалов, таких как масло или эксельсиор. Баллоны следует хранить в специально отведенных местах вдали от лифтов, лестниц и проходов. Отведенные места для хранения должны быть расположены в месте, где баллоны не будут опрокинуты или повреждены проходящими или падающими предметами, а также не будут подвергаться несанкционированному доступу со стороны посторонних лиц. Баллоны нельзя хранить в непроветриваемых помещениях, таких как шкафчики и шкафы.
Рио-Гранде говорит о резервуарах для хранения:
«Храните все топливные и кислородные баллоны в безопасном месте в подходящем контейнере или надежно прикрепите их к стене, чтобы снизить риск повреждения клапана, которое потенциально может вызвать опасный выброс сжатого газа.”
Ограничитель воспоминаний
Вы можете приобрести разрядники для торца горелки и регулятора. Тем не менее, самая безопасная установка – иметь пламегасители на стороне факела, поскольку большинство взрывов вспышки происходит в шланге. Некоторые фонари имеют встроенные пламегасители, поэтому они могут не понадобиться. Тем не менее, вам может понадобиться обратный клапан. Уточните у производителя, есть ли у вашего фонаря один или оба. Вы НЕ ХОТИТЕ, чтобы на фонаре и на баке был предохранитель ретроспективного кадра! Это может ограничить поток газов и вызвать дополнительные проблемы.
Эти ограничители обратного выброса предназначены для конца резака.
Эти предохранители обратного выброса Смита предназначены для регулятора. Не рекомендуется. Лучше всего разместить пламегасители на фонаре.
Гасители Flashback ограничивают обратный поток газов и пламени (от попадания в цилиндр взрывоопасного газа под давлением!). В пламегасителе также имеется «пламегаситель», не позволяющий пламени распространяться дальше.
Бренд Smith, фонарь Silver Smith ™ (для любителей и ювелиров) или их фонарь Handi-Heet ™ (промышленный) * не нуждаются в предохранителях обратного выброса или обратных клапанах на ручке горелки – по словам Смита . Еще раз проверьте наличие в комплекте как ограничителей обратного пламени, так и обратных клапанов.
Вот хорошее видео о том, как работают ретрансляторы ретроспективного кадра, от BOC: Keeping Safe With Flash Back Arrestors.
Вот статья: Комментарий к обратным вспышкам, ретроспективным кадрам и ретрансляторам Дэвида Гейли из Harris, Lincoln Electric Company, об ограничителях ретроспективного освещения, в котором обсуждаются различия между установленным фонарем и установленным регулятором.
Что такое ретроспективные кадры
ПОЖАЛУЙСТА, прочтите это от Дэвида Прайора, технического директора Victor Technologies.
Воспроизведение возникает, когда газы смешиваются либо на стороне топлива, либо на стороне кислорода. Один из газов может перевернуться и попасть на другую сторону горелки. Это может произойти, если в системе слишком высокое давление для размера используемого наконечника резака. Это также может произойти, если наконечник загрязнен, подача газа недостаточна, или наконечник загрязнен, или другая ошибка оператора.
Когда топлива пересекаются, эта новая смесь может перемещаться по всем частям системы: горелке, шлангу, регуляторам и резервуарам.Если газ загорится, у вас проблемы! Используйте обратные клапаны и пламегасители, чтобы избежать этих удручающих событий!
Обратные клапаны
Обратные клапаны останавливают обратный поток газов, но не пламени. Обратные клапаны обычно устанавливаются сзади горелки. У вас должны быть как обратные клапаны, так и пламегасители на задней стороне вашего резака.
Следующая цитата от Дэвида Прайора из Victor Technologies по обратным клапанам.
«Когда топливный газ возвращается в трубопровод кислорода или кислород возвращается в трубопровод топливного газа, смесь может пройти через горелку в шланг, через регулятор и, возможно, в цилиндр или систему подачи. Это состояние представляет собой очень опасную ситуацию, если газы воспламеняются. Обратные клапаны обратного потока ( Рисунок 1a ) на горелке помогают снизить вероятность обратного потока газа. Однако эти клапаны являются механическими устройствами и могут выйти из строя при неправильном обслуживании ».
Что такое обратные вспышки
Давайте еще раз процитируем Дэвида по теме “Обратные пожары”! ( Важность обеспечения безопасности при кислородно-топливной сварке, , 10 февраля 2009 г.)
Два наиболее распространенных инцидента при кислородной сварке и резке – это обратная вспышка (и длительная обратная вспышка ) и ретроспективная вспышка .Обратный огонь возникает, когда скорость горючего газа, горящего на наконечнике при поддержке кислорода, снижается до точки, в которой она меньше скорости горения, и возникает обратная вспышка в наконечник или горелку, обычно до того места, где находятся горючий газ и кислород. смешанный. Часто это очень слышно, особенно если вы используете большие многопламени. Шум создается обратным пламенем в смесителе. Иногда обратный огонь продолжает гореть в зоне смесителя, поддерживаемый потоком топливного газа и кислорода. Это событие, называемое продолжительным обратным огнем, обычно сопровождается громким свистком.”
Шланг – одно из самых слабых звеньев в любом сценарии газ / воздух / кислород. Они стареют, трескаются, протекают. Горячий металл может прожечь в нем дыры. Химические вещества могут их разъедать. Как обсуждалось выше, в них могут быть вспышки или ситуация, когда топливо / кислород могут смешиваться, вызывая серьезную опасность в случае их воспламенения. Обратите внимание на свой шланг. Проверяю свой каждый раз, когда использую. Шланги НЕ всегда взаимозаменяемы между газами. НИКОГДА не используйте ничего, кроме ацетиленового шланга с ацетиленом.
Ежедневно проверяйте шланги на износ.
Заменяйте шланги каждые четыре года. *
Держите шланг подальше от искр и пламени.
Держите шланг подальше от травления, флюса, горячего металла, горячего припоя, химикатов и ваших ног.
Красный – для газа. Зеленый цвет означает кислород.
Немедленно замените сгоревшие, треснувшие или поврежденные шланги. НИКОГДА не используйте поврежденный шланг!
Шланги для кислорода и топливного газа НЕ взаимозаменяемы.
Существует три основных типа соединения для шлангов: A, B и C. A для малого объема, B для O2, ацетилена и пропана среднего объема.C, как, вероятно, теперь очевидно, относится к большому объему газа.
02 шланги зеленые, а газовые шланги красные. Форней ацетилен и шланг 02 . Черные шланги предназначены для инертных газов.
Материал, из которого изготовлен шланг, должен быть совместим с газом, который он несет. Это необходимо для предотвращения разрушения шланга и связанных с этим опасностей.
Вот статья от Rexarc о типах шлангов и о том, какой шланг подходит для какого газа.
Какие газы использовать с какими марками шлангов:
Ацетилен – используйте только марки R, RM или T.Марки R и RM можно использовать только с ацетиленом.
Большинство топливных газов (включая ацетилен и пропан ) – используйте марку T.
Марки шлангов – подробные сведения
Марки R – крышка и внутренняя труба не являются маслобензостойкими или огнестойкими. Под воздействием масла шланги могут стать липкими и разрушиться.
Марки РМ – крышка огнестойкая, но не маслостойкая. Под воздействием масла шланги могут стать липкими и разрушиться.
T Марки – огнестойкие и маслостойкие. Крышка самозатухающая. Есть сорта T, которые стали еще безопаснее за счет создания более толстых покрытий, предотвращающих повреждение шланга летящим шлаком и волочением. Их называют сварочными и зачистными шлангами. Марки Т дороже, чем R или RM.
Всегда выпускайте воздух из шлангов, если они не используются в течение 30 минут или более, чтобы продлить срок их службы и снизить риск.
См. Мои страницы о факелах. Torches, and What Torch to Buy , and Torch / Gas Questions .
Горелка – это заключительный этап контроля количества используемого газа. Вы можете отрегулировать размер пламени и количество выделяемого тепла, отрегулировав степень открытия горелки.
Не используйте рукоятки, предназначенные для других газов. Используйте пропановое оборудование с пропаном, ацетиленовое оборудование с ацетиленом и т. Д.
Не переключайте наконечники резака, т.е .: не используйте наконечник Госса с рукояткой Смита. Во время учебы в школе у меня был опыт получения сертификата ювелира, который до чертиков напугал всех участников.Я хотел заменить наконечник фонарика на меньший и взял один из ящика с наконечниками. Когда я зажег факел, из него вылетел огненный шар. Мой сообразительный друг Дэвид немедленно отключил подачу газа, вероятно, спас меня от серьезной травмы и защитив окружающих. Огненный шар оставил черный отпечаток руки на стене, где пламя (вместе с сажей) охватило мою руку. Фу! Удивительно, но я не обгорел!
Не зажигайте фонарик прикуривателем или спичками – используйте ударник (электронный или ручной).Хотите обгоревшие руки?
Что внутри кислородной / ацетиленовой горелки?
Это:
Это очень упрощенная иллюстрация того, что происходит в кислородно-газовой горелке.
В системе газ / воздух окружающий воздух втягивается в смесительную камеру (или смесительную головку). Наконечник горелки Smith Silversmith имеет отверстия для облегчения всасывания воздуха. В моем Goss есть «зона» (не знаю, как ее назвать – зона всасывания воздуха?), Которая всасывает воздух.
Эта часть еще не закончена. У меня болит шея и онемели ноги, поэтому я пока бросаю. Если повезет, я не забуду вернуться и закончить этот раздел! Нужна удача и, возможно, память. На самом деле, у меня настолько плохая память, что до этого момента я не осознавал, что у меня есть еще одна страница, над которой я работаю, это около факелов . Блин … Думаю, я больше не буду работать над этим разделом!
Вам понадобится наконечник для этого фонаря! От того, что вы делаете, будет зависеть размер наконечника.Если вы свариваете точную копию Статуи Свободы, используйте большой наконечник горелки. Если вы припаиваете штыри для настройки, давайте подумаем немного меньше.
Каждый резак имеет набор наконечников резака, специально предназначенный для использования с ним. Не используйте наконечники от другого типа фонарика. Вы читали, что со мной случилось? Если нет, пожалуйста, вернитесь и прочтите мою сказку под номером Факел (выше).
Я в основном использую одну подсказку, почти все время (Goss # 3). Это дает мне большое пламя, которым сложно паять крошечные вещи, но я, вроде как, «поторопись, давай сделаем это». Если бы я был умнее, я бы использовал как минимум два совета: один для небольшой работы, а другой – для всего остального. На самом деле у меня около пяти штук. Я использовал крошечный наконечник несколько раз, но он вылетает, когда я двигаю рукой. Я также использовал свой самый большой наконечник для плавления кусков металла.
Как упоминалось ранее, если вы паяете гигантские украшения, вам может понадобиться третий, больший наконечник. Также большие насадки пригодятся для рафинирования металла. Некоторые даже используют две горелки для пайки больших деталей.
Номера и размеры наконечников резаков НЕ совпадают для разных резаков. Наконечник Little Torch №3 намного меньше, чем, например, мой Goss №3. Само собой разумеется (правда?), Что вы не используете насадки, не предназначенные для вашего фонарика !!!
Подводя итог (по крайней мере, на сегодня), дайте 2-3 подсказки для различных целей.
Включение резака
См. Видео моего и Chimera Art о безопасном использовании ацетиленовой горелки и резервуаров. В нем я покажу вам, как включить газ, регуляторы и факел плюс, как все это снова выключить! Приведена очень важная информация по безопасности.Установка ацетилен / воздух.
(Изображение из Virginia Tech: Баллоны со сжатым газом Оборудование .)
Стойте сбоку от регуляторов при включении газа и регулировке давления на выходе и входе. Существует очень малая вероятность того, что регулятор выйдет из строя. Единственные изображения, которые я нашел на старом веб-сайте, – это изображение выше и это из Air Products EXCELLENT PDF (прочтите его). Я тоже не нашел никаких историй об этом.Так что, думаю, это случается не слишком часто, но зачем играть с огнем (так сказать). Что может случиться, так это то, что газ может просочиться в регуляторы. Ацетилен, когда ему позволяют скапливаться в замкнутом пространстве, чрезвычайно летуч и с нетерпением ждет небольшой искры, чтобы создать большой удар. См. Фотографии взорвавшейся машины и фото выше для подтверждения этого факта.
При первом включении вашего бака, сначала убедитесь, что диафрагма открыта на выходе (левая сторона регулятора – см. Ниже)! Если это не так, слейте газ из шланга, открыв горелку, зажгите газ и сожгите излишки (только для систем газ / воздух).Убедитесь, что манометры сброшены на ноль (как на изображении выше).
Теперь включите газ ключом или гаечным ключом. Переместите ключ / гаечный ключ назад против часовой стрелки – на четверть оборота или на 2–3 дюйма.
Когда вы впервые открываете резервуар, он может быть очень и очень плотным. Возможно, вам понадобится найти сильного мужчину или женщину, чтобы открыть его для вас. После первого открытия просто выключите бак – вручную затянув. Чтобы убедиться, что вы закрыли его достаточно плотно, проверьте манометры – после слива воды из шлангов манометры должны показывать ноль.При затяжке: помните, вы не хотите звать кого-нибудь на помощь каждый раз, когда включаете газ! Существует баланс между слишком жестким и недостаточно жестким. Индикатор вашей эффективности при отключении: манометры остаются на нуле. Если манометр начинает медленно двигаться, значит, он не закрывается полностью. Это может занять несколько часов, поэтому проверьте через несколько часов. Движение внутри регулятора означает, что в него просачивается газ. Небезопасная ситуация. Я бы часто проверял в течение первых нескольких дней использования – пока вы не начнете полностью понимать свою систему.Если у вас нет сил выключить баллон, вам понадобится помощь. Возможно, посмотрите на другой тип ключа или гаечного ключа или возьмите баллончик с ручкой.
При первом открытии: я рекомендую вам «взломать» цилиндр, прежде чем надевать регуляторы. Это удалит весь мусор, находящийся в резервуаре, который может засорить регуляторы. Затем, используя только силу руки, снова закройте цилиндр и установите регуляторы. Открытие резервуара перед установкой регуляторов дает дополнительное пространство для рычагов.Это также отговаривает оле ‘Бруто (вашего кузена-мужественного брата) от использования регуляторов как части этого рычага. Мы не хотим чрезмерного давления на наши регулирующие органы; они могут погнуться или того хуже – оторваться!
Идем дальше: теперь вы должны увидеть, что шкала вверху справа, но по-прежнему находится на нуле слева – как на фотографии выше. Затяните регулировочный винт регулятора (поворотный элемент может быть ручкой или штангой) по часовой стрелке, чтобы газ мог поступить к шлангам. Поворачивайте до тех пор, пока давление на выпускном регуляторе не станет равным 10–15 фунтов на кв. Дюйм.Делайте это медленно и смотрите, куда движется стрелка на циферблате. Возможно, я сказал это 50 раз, но повторю еще раз: Никогда, никогда не превышайте 15 фунтов на квадратный дюйм! Всегда! У регуляторов ацетилена есть два набора номеров. Обычно вы хотите читать внутренние числа, чтобы настроить давление. Используйте числа с красными предупреждающими линиями при 15 фунтах на квадратный дюйм. См .: Never Раздел на этой странице. Если вы случайно зашли слишком далеко (не делайте этого – не торопитесь), поверните регулятор по часовой стрелке и выпустите немного газа, открыв ручку горелки на секунду. Проверьте датчики: стабильны ли они? Нет падения или повышения давления? Большой! Все готово к пайке!
Подождите: никаких длинных свисающих рукавов, длинные волосы завязаны, защитные очки – ИК-типа, кошки убраны с территории? Конечно! Обувь с закрытым носком? Проверять. Вентиляция на месте? Проверить, проверить. Имеется огнестойкая / стойкая поверхность? Ага. Все легковоспламеняющиеся вещества удалены с территории? Да, мама. Ладно, поехали! Зажгите этот фонарик и припаяйте что-нибудь!
Давление на входе и выходе открыто и просто ждет начала пайки!
О терминологии и множестве названий этих манометров: Мне нравятся термины давления на входе и выходе, потому что они просты и понятны: на входе измеряется газ, поступающий из резервуара, на выходе измеряется газ, выходящий из резервуара! Виола!
Специальная информация
Газовые регуляторы (левая резьба – фитинги с пазами) имеют резьбу в противоположном направлении, чем резьба для кислородных баллонов (правая резьба – гладкие фитинги) – это значит, что вы не пытаетесь установить неправильный регулятор на неправильный тип танка. Вы полностью проигнорировали красную и зеленую систему окраски? Возможно, у вас не лучший день? Не волнуйтесь, вам будет сложно облажаться. Но, если день такой плохой, может, не стоит паять ???
Использование вашей газо-кислородной системы
Регулятор кислорода Victor
Чтобы выключить газовую горелку / O2, сначала выключите кислород, а затем газ.
И наоборот, чтобы зажечь газовую горелку 02 /: включите газ и добавляйте 02, пока не получите желаемый тип и размер пламени.С меньшими наконечниками Smith Little Torch вам нужно будет добавлять O2 ОЧЕНЬ, ОЧЕНЬ МЕДЛЕННО, иначе O2 задует пламя. Кроме того, если горелка зажжена, добавление слишком большого количества кислорода приведет к ее перегоранию. Раздражает, но все же понятно.
При использовании системы газ / O2 у вас будет два набора регуляторов. Кислородные регуляторы имеют гладкие входные фитинги и обычно где-то на них есть зеленый цвет. Регуляторы газа будут красного цвета, а фитинги – с пазами.
Ваш кислородный баллон должен быть полностью открыт.
Ваш пропановый баллон должен быть полностью открыт.
Ваш ацетиленовый баллон должен быть? УСТАНОВИТЕ НЕ БОЛЕЕ 15 фунтов на квадратный дюйм для ацетилена! Верный! (Это было испытанием!).
Одноразовый регулятор Little Torch
Регулятор одноразового бака для газа Little Torch
Предустановленный кислородный регулятор Smith Little Torch зеленого цвета с гладким входным фитингом (для переносных газовых баллонов). У регулятора пропана Smith, Stage 1 есть канавка в этой штуке, которая, как мне кажется, называется гайкой.
Не используйте какие-либо «нагревательные наконечники» Миллера Смита (бутон розы / многоотверстие) с одноразовым кислородным баллоном. Смотрите их каталог.
Если вы используете горелку Smith Little Torch с пропаном / O2 или ацетиленом / O2 , используйте эту таблицу в качестве руководства для установки давления в резервуаре. Для кислорода и газа установлено одинаковое давление.
На рукоятке вашего фонаря рекомендуются предохранители
Flashback, но вы не сможете прикрепить их к рукоятке Smith Little Torch, так как там нет разъемов.Итак, вам нужно прикрепить их к регулятору. Однако одноразовые баллоны с пропаном фактически не имеют регуляторов.
Запуск вашей системы ацетилен / воздух
Перед запуском убедитесь, что наконечник резака выключен, а регулятор регулятора ослаблен и не задействован.
Убедитесь, что шланг в хорошем состоянии.
Откройте резервуар с помощью ключа или ручки.
Вы увидите, что правый датчик регистрирует уровень вашего газа с двухступенчатым регулятором.
Медленно (особенно с ацетиленом) поворачивайте Т-образную штангу или ручку, пока левый регулятор не начнет регистрировать давление. С ацетиленом (как уже говорилось 100 раз) вы должны остановиться, когда он достигнет 10 фунтов на квадратный дюйм – до 15 фунтов на квадратный дюйм, НО НЕ БОЛЬШЕ!
Настройка вашей системы пропан / воздух
Эта установка немного отличается от ацетилена.
Если вы используете пропан с воздухом, некоторые говорят, что вам даже не нужен регулятор. ( Обсуждение на Ганоксине ).Просто используйте газ, как он идет из баллона. Хотя я использую регулятор.
После проведения проверок безопасности: убедитесь, что резак выключен, регуляторы ослаблены (если они есть), проверьте шланг. Теперь вы можете открыть резервуар. Полностью откройте бензобак – в отличие от ацетилена, который открывается только на несколько дюймов или примерно на 1/4 оборота .
Поверните Т-образную штангу или ручку по часовой стрелке (если у вас есть регулятор). Вы сможете отрегулировать давление позже, если ваше пламя не будет таким, как вам нужно.Если оно слишком высокое, уменьшите давление, повернув против часовой стрелки Т-образную штангу или ручку регулятора. Если вам нужно больше тепла, увеличьте давление. В руководстве к вашей горелке может быть информация об идеальных настройках смеси пропана и воздуха. Следуйте рекомендованным уровням давления, указанным в руководстве по эксплуатации резака.
Модель Smith Little Torch может использоваться с одноразовыми резервуарами. Горелки предназначены для работы с одноразовыми резервуарами Mapp (пропилен), пропаном и O2. Вы обнаружите, что вы будете использовать больше баллонов с кислородом, чем с газом, так что покупайте дополнительные. Соотношение 9 кислородных баллонов к одному бензобаку для пропана с наконечником №5! (См. Документ Smith’s PDF : «Одноразовые баллоны с пропаном имеют 7,50 кубических футов в час газа. Одноразовые кислородные баллоны имеют 1,05 кубических футов газа в час. Это означает, что наконечник № 5 (12-1401-05) на 2,58 кубических футов в час пропана и 3,1 кубических футов в час кислорода. расход израсходовал бы кислородный баллон за 20 минут и пропановый баллон за три часа »).
На момент написания этой статьи системы переработки пустых канистр не существует – я позвонил производителю. Это вызывает беспокойство, поскольку все это сбрасывается на свалки или в другое место. Так что подумайте об этом, прежде чем покупать одноразовую систему. (См. Обновление ниже). ЗАПРЕЩАЕТСЯ заправлять одноразовые баллоны с пропаном.
* ОБНОВЛЕНИЕ: Я только что узнал, что вы можете заправлять небольшие баллоны пропаном на 1 фунт. Я был так взволнован! Никаких скоплений этих канистр на свалках, но потом я провел дополнительное исследование и обнаружил, что может быть опасным И заправлять их – противозаконно. Посетите мою страницу torch , чтобы узнать, почему у вас не должно быть баллонов с пропаном больше одного фунта, в вашей студии и у вас должно быть только два однофунтовых баллона: один используется и один хранится.
Когда-то был многоразовый баллон Flameking с пропаном, но его отозвали из-за утечки газа. Он был даже совместим с DOT. Черт возьми! Итак, я думаю, у нас нет другого выбора, кроме как засорять наши свалки этими резервуарами, или держать резервуары снаружи, или не использовать пропан.
*** Пожалуйста, прочтите эту важную информацию по безопасности, касающуюся опасностей хранения пропана в вашем доме и незаконной и опасной практики заправки кемпинговых баллонов пропаном (также известных как 1 # или DOT 39).

Другие газы
Газ Mapp и газ пропилен
Думал, я брошу это! Кому не нравится дополнительная информация о газе?
Газ Mapp больше не добывается. Впрочем, в магазинах все еще можно найти. Новый газ: Mapp-Pro на самом деле представляет собой сжиженный нефтяной газ (LPG) с большим количеством газа пропилена . Пропилен можно найти у поставщиков газа в резервуарах большего размера. Я только что разговаривал с Airgas, и человек, с которым я говорил, сказал, что вам нужно арендовать цистерны. Airgas продает комплект для использования с арендуемыми резервуарами. Также понадобятся специальные насадки для фонарика. Продавец в Airgas сказал, что можно использовать пропановые шланги, но они не прослужат очень долго. Он рекомендовал использовать шланги, предназначенные для газа Mapp. Газ Mapp при смешивании с O2 может достигать температуры 5300 ° F (2925 ° C). Для сравнения, ацетилен и O2 могут достигать 5720 ° F (3160 ° C). Но разница всего в 420 ° F. Это очень круто для пайки серебром!
Если у вас есть комплект резака для одноразовых баллонов Mapp / пропана, вы можете использовать его с Mapp-Pro.
Mapp-Pro горит при температуре 3730 градусов по Фаренгейту, а пропан горит при температуре 3600 градусов по Фаренгейту.
Вот цитата из Praxair по пропилену:
«По сравнению с ацетиленом пропилен обеспечивает большую безопасность, поскольку его можно использовать при полном давлении в баке. Он хорошо подходит для использования при низких температурах, поскольку имеет большее давление пара по сравнению с пропаном ».
Victor Technologies имеет целую страницу по этой теме.
Я только что закончил работу с моим новым концентратором кислорода . Вы должны зайти!
Ацетилен, фонарик, баллоны, безопасность – Огромная страница с гораздо большим, чем просто информацией об ацетилене! Узнайте все о резаках, пайке и о том, как защитить себя!
Вопросы по горелке / газу – Сравнение портативных и обычных горелок, проблемы с горелкой, горелками с бутаном, водяными горелками, безопасная установка горелки, покупка горелок.
Инструменты для изготовления ювелирных изделий – Горелки . Дальнейшее обсуждение горелок для различных газов.
Air Products: SafetyGram – 13. Ацетилен . Это очень точный документ, в котором содержится больше деталей и больше технической информации, чем представлена на моей странице.
Aga.com. (нет данных) История: «Ацетилен, растворенный в ацетоне». Дата обращения: 30 января 2015 г. Веб-сайт: http://www.aga.com/web/web2000/com/wppcom.nsf/pages/History_Acetylene_1
Aga.com. (n.a.) «История: Густав Дален». Дата обращения: 20 января 2015 г. Веб-сайт: http://www.aga.com/web/web2000/com/wppcom.nsf/pages/History_GustafDalen
Air Products. (Ред. Февраль 1994 г.) «Грамм безопасности-13, ацетилен (публикация № 310-721)». Дата обращения: 29 января 2015 г. AirProducts.com: http://www.airproducts.com/~/media/Files/PDF/company/safetygram-13.pdf.
Альмквист, Эббе. (2003) «История промышленных газов» Том. XVIII. Springer Science & Business Media. Париж, Франция (?).Дата обращения: 30 января 2015 г.
Бенес, Джеймс из отдела сварочного проектирования и изготовления. (19 марта 2007 г.) «Предупреждение о безопасности шлангов и регуляторов». Дата обращения: октябрь 2014 г. – декабрь 2014 г. http://weldingdesign.com/processes/news/wdf_45963
Бенсауд-Винсент, Бернадетт для Британской энциклопедии. (29 октября 2013 г.). «Пьер-Эжен-Марселлен Бертло». Дата обращения: 30 января 2015 г. http://www.britannica.com/EBchecked/topic/62792/Pierre-Eugene-Marcellin-Berthelot
Бхатия, А., Основы газовой резки и сварки . Дата обращения: 21.03.18. https://www.cedengineering.com/userfiles/Fundamentals%20of%20Gas%20Welding%20and%20Cutting.pdf
Ассоциация сжатого газа (CGA) «Брошюра G-1 2009». Через: Publicresources.org: lawresources.org. Интернет. Дата обращения: 2 декабря 2015.
Эриксон, Лекси. (2007). «Установите свой фонарик». Дата обращения: декабрь 2014 г. Дата обращения: октябрь – декабрь 2014 г. Ганоксин через Lapidary Journal Jewelry Artists Magazine: http: // www.ganoksin.com/borisat/nenam/set-up-your-torch.htm
ESAB. (Без автора, без даты) Справочник – кислород и ацетилен . Дата обращения: 21 марта 2018 г. http://www.esabna.com/euweb/oxy_handbook/589oxy3_1.htm
Хейзерман, Дэвид Л. Редактор, Sweet Haven Publishing Services. (Редакция: 3 декабря 2014 г.) «Основы профессиональной сварки». Дата обращения: 29 января 2015 г. Free-ed.net: https://www.waybuilder.net/free-ed/courses/05%20building%20and%20contruction/050205%20welding/welding00.asp? iNum = 0806
Нобелевские лекции по физике 1901-1921 гг. «Густав Дален – Биографический». (1967). Издательство Elsevier, Амстердам. Дата обращения: октябрь 2014 г. http://www.nobelprize.org/nobel_prizes/physics/laureates/1912/dalen-bio.html
Нобелевские лекции, Седербаум, Х.Г., профессор. (10 декабря 1912 г.). «Речь на церемонии награждения». Дата обращения: октябрь – декабрь 2014 г. http://www.nobelprize.org/nobel_prizes/physics/laureates/1912/press.html.
Сегодня в истории науки.(1999). «Эдмунд Дэви». Дата обращения: 30 января 2015 г. http://todayinsci.com/D/Davy_Edmund/DavyEdmundBio.htm.
Victor Technologies.com. «Содержание обучения по категориям». Дата обращения: 29 января 2015 г. Victor Technologies.com: http://victortechnologies.com/
Для ВАУ момента проверьте: даже небольшой баллон с ацетиленом может нанести ОЧЕНЬ ПОВРЕЖДЕНИЯ…, Майк Шлагс, My Firefighter Nation. Дата обращения: 16.09.15. http://my.firefighternation.com/. Интернет. 17.12.2009.
Подразделение по добыче полезных ископаемых, Вирджиния: использование и безопасность кислорода и ацетилена – действительно хороший ресурс с множеством изображений!
Тракторное предприятие.Как выбрать и настроить установку для кислородно-ацетиленовой сварки. Дата обращения: 16.09.15. Компания по поставке тракторов: http://www.tractorsupply.com/. Интернет. Дата публикации: неизвестна.
Министерство труда США. Оша: Сварка и резка в кислородно-топливном газе. Дата обращения: 16.09.15. Управление по охране труда и здоровья – OSHA: www.OSHA.gov. Интернет. Дата публикации: неизвестна.
Рио-Гранде. Рио-Гранде: как безопасно установить кислородно-пропановую горелку. Дата обращения: 16.09.15. Рио-Гранде: www.riogrande.com /. Веб-видео. Загружен: 30.03.11.
Weldcor: Энциклопедия терминов: ОКСИАЦЕТИЛЕНОВАЯ СВАРКА (OAW). Дата обращения: 17.09.15. Интернет. 2013.
Карен Кристианс Умный Веркс. Основы пайки. Дата обращения: 17.09.15. Интернет. Дата публикации: неизвестна.
Мэтисон: Руководство для регуляторов. Дата обращения: 17.09.15. Matheson Gas: www.mathesongas.com. Интернет. Дата публикации: 2014 г.
Калифорнийский государственный университет: Фуллертон. Здоровье и безопасность окружающей среды: газовые регуляторы. Дата обращения: 17.09.15.Калифорнийский государственный университет: Фуллертон: http://rmehs.fullerton.edu/. Интернет. Дата публикации: неизвестна.
Ассоциация сжатого газа (CGA). Вы можете приобрести публикацию TB-3 об ограничителях обратного выброса кислородно-топливного шланга (или стать участником, и они бесплатны) и SB-16: Использование газовой горелки с высокой пропускной способностью. У них есть много-много статей, бюллетеней, видео, библиотек и предупреждений о безопасности.
** Основы профессиональной сварки. Дэвид Л. Хейзерман, редактор. Sweethaven Publishing.Free-Ed Net: http://www.free-ed.net/free-ed/. Дата обращения: 17.09.15. Интернет. 06.06.15.
OSH: ответы на информационные бюллетени. Сжатые газы – как с ними безопасно работать. Канадский центр охраны труда и техники безопасности. http://www.ccohs.ca/. Дата обращения: 17.09.15. Интернет. 8 июля 2008 г.
Руководства для серебряных дел мастеров и Handi-Heet. Смит оборудование. http://www.smithequipment.com/. Дата обращения: 29 января 2015 г. Web. Июль 2013.
Следует ли вам по-прежнему заботиться о кислородно-ацетиленовом газе?
Это должен быть простой выбор для производителей металла… но дьявол кроется в деталях
Это не кислородно-ацетиленовый
Old School ?
Когда Томас Эдисон изобрел лампочку, люди продолжали использовать свечи.
Когда был представлен первый компьютер ( Altair ), люди продолжали пользоваться калькуляторами.
Когда в сотовые телефоны начали интегрировать камеры, люди продолжали использовать зеркалки.
Но в каждом случае каждое из оригинальных решений продолжало быть полезным в своей нише. Свечи стали полезными для создания романтического настроения, а не для чтения книги. Вы не могли взять Альтаира с собой на занятия, чтобы пройти тест. А если вы профессиональный фотограф, то своей репутацией вы бы поверили камере своего iPhone… даже с ее миллиардами пикселей.
То же самое можно сказать и о месте, которое в настоящее время играет кислородно-ацетилен в жизни изготовителя металла.
Электросварочные процессы практически полностью перешли на производственные сварочные процессы. В большинстве случаев процесс электросварки позволяет получить хорошие сварные швы быстрее, чем кислородно-ацетиленовая горелка.
Если это правда, зачем вообще беспокоиться об ацетилен-кислородном газе?
Перефразируя классический фильм « Выпускник», где мистер Макгуайр советует молодому Бенджамину: КИСЛОРОДНАЯ РЕЗКА .
Кислородная резка никогда не была исключительно кислородно-ацетиленовым процессом. Также обычно используются другие горючие газы. Однако, когда операторы используют резаки, они используют ацетилен чаще, чем все другие топливные газы вместе взятые.
Это сообщение в блоге предназначено для стажеров и новых операторов, которые хотят быстро понять некоторые «почему» Oxyfuel Cutting. В следующих статьях блога будет рассказано, как это происходит.
Что такое кислородная резка?
Кислородная резка начинается с использования пламени предварительного нагрева, чтобы поднять поверхность или край стали примерно до 1800º. F.Затем оператор направляет чистый кислород в нагретую зону потоком под высоким давлением. Образуется полость, сталь окисляется и сдувается. Сплошная резка образуется, когда предварительно нагретое пламя и поток кислорода движутся с постоянной скоростью.
Резаки + сталь = кислородное топливо
В то время как кислородно-топливная резка может использоваться во многих областях. Oxyfuel режет черную (железосодержащую) сталь толщиной до 24 дюймов. Но только металлы, оксиды которых имеют более низкую температуру плавления, чем сам основной металл, могут быть разрезаны с помощью этого процесса.
Металлы, такие как алюминий и нержавеющая сталь, нельзя резать кислородным топливом из-за образования оксида, который предотвращает полное окисление.
А как насчет резки нержавеющей стали, алюминия и других цветных металлов?
Операторы доказали, что Plasma Arc Cutting – отличное решение, когда вам нужно резать тонкие металлы быстро, аккуратно и с минимальной зоной термического влияния. Системы плазменно-дуговой резки могут резать все электропроводящие металлы, включая алюминий и нержавеющую сталь.
Плазма – это ионизированный газ, проводящий электричество. При резке вы создаете плазму, добавляя электричество к электрически нейтральному газу. При добавлении электричества через электрод (часто сделанный из гафния ) газ становится несбалансированным и проводит электричество. По мере того, как вы добавляете больше электроэнергии, плазменная дуга становится горячее. Машины плазменной резки контролируют эту энергию, сужая дугу и проталкивая ее через сопло. Повышение давления воздуха и напряжения делает дугу более горячей и способной прорезать более толстые металлы, сдувая стружку.
Что следует использовать: плазму или кислородное топливо?
Благодаря современным технологиям плазменной резки вы можете резать до 3-дюймовой отметки. Этот прогресс идет вразрез с одним из давних практических правил отрасли: все, что толще 1 дюйма, следует резать с помощью Oxyfuel .
Итак, только потому, что это возможно, не так ли?
В реальном мире вы, вероятно, не стали бы покупать оборудование только из-за его режущих способностей. Это может быть основной целью, но и плазма, и кислородное топливо имеют преимущества не только для резки стали.
Если вам нужно выдолбить сталь, подготовить кромку или удалить дефекты сварного шва, ручные станки для плазменной резки чрезвычайно эффективны.
Оборудование для газокислородной резки еще более универсально. Комбинированные горелки позволяют операторам выполнять пайку, пайку и сварку плавлением. Хотя режущая способность (8–12 дюймов) комбинированных резаков снижается, возможности резки в сочетании с дополнительными преимуществами, вероятно, удовлетворят потребности большинства слесарей.
Итак, в конце концов, ответ на Great Debate: Plasma Cutter или Oxyfuel Torch сводится к вашим ответам на три простых вопроса:
Что вы режете каждый день?
Какой самый толстый металл в разумных пределах, который вы когда-либо резали?
Что еще нужно делать помимо резки?
How’s так же важны, как Why’s
Некоторые думают, что кислородная резка – это зрелый несложный процесс.Но операторы, которые с ним работают, понимают, что заставить его работать должным образом – непростое дело.
Опытные операторы могут достичь уровня качества резки, сопоставимого с обработанной поверхностью, и сделать это за меньшее время и за небольшую часть стоимости твердого инструмента. Но для достижения такого уровня производительности требуется понимание многих факторов, которые обычно можно получить только после многих лет практического опыта.
Но посмотрите этот блог WestAir, чтобы узнать о способах улучшения качества резки и производительности операций кислородно-топливной резки.
Оборудование для кислородно-ацетиленовой сварки – TWI
Основные компоненты оборудования
Горелка
Базовая кислородно-ацетиленовая горелка состоит из:
корпус (или ручка) горелки
две отдельные газовые трубки (через ручку соединены со шлангами)
раздельные регулирующие клапаны
камера смесителя
жаровая труба
сварочный наконечник
NB Для резака требуется два источника кислорода к соплу, один смешанный с топливным газом для предварительного нагрева и отдельный поток кислорода для резки.
Нажмите здесь, чтобы увидеть наши последние подкасты по технической инженерии на YouTube .
Шланги
Шланги между горелкой и газовыми регуляторами должны иметь цветовую маркировку; в Великобритании: красный для ацетилена и синий для кислорода. Фитинги кислородного шланга имеют правую резьбу; а у ацетиленового шланга левая резьба.
Регуляторы газа
Основная функция газового регулятора – регулирование давления газа.Он снижает высокое давление газа, хранящегося в баллоне, до рабочего давления горелки, и оно будет поддерживаться во время сварки.
Регулятор имеет два отдельных манометра: манометр высокого давления для газа в баллоне и манометр низкого давления для давления газа, подаваемого в горелку. О количестве газа, оставшемся в баллоне, можно судить по манометру высокого давления. Регулятор с винтом регулировки давления используется для регулирования расхода газа к горелке путем настройки давления газа на выходе. Примечание Ацетилен поставляется в баллонах под давлением около 15 бар, но сварка выполняется с давлением газа горелки, как правило, до 2 бар.
Пламегасители
Пламегасители (также называемые пламегасителями) должны быть установлены как в кислородный, так и в ацетиленовый трубопроводы, чтобы предотвратить попадание пламени обратного пламени на регуляторы. В шланги могут быть установлены обратные подпружиненные клапаны для обнаружения / остановки обратного потока газа. Таким образом, клапаны могут использоваться для предотвращения условий, приводящих к обратному воспламенению, но всегда должны использоваться вместе с разрядниками обратного пламени.
Воспоминание – это когда в корпусе факела горит пламя, сопровождаемое свистящим звуком. Это произойдет, когда скорость пламени превысит скорость потока газа и пламя сможет пройти обратно через смесительную камеру в шланги. Наиболее вероятные причины: неправильное давление газа, приводящее к слишком низкой скорости газа, утечки в шлангах, неплотные соединения или методы сварки, которые мешают потоку газа.
Обозначение газовых баллонов
Газовые баллоны имеют цветовую маркировку. В Великобритании кислородный баллон черный с бело-серым плечом; а баллон с ацетиленом – бордового цвета.Баллоны также должны иметь этикетку с указанием типа газа.
Кислород и ацетилен хранятся в баллонах под высоким давлением. Давление кислорода может достигать 300 бар. Ацетилен, растворенный в ацетоне, содержащемся в пористом материале, хранится при гораздо более низком давлении, примерно 15 бар.
Чрезвычайно важно убедиться, что регулятор, установленный на кислородном баллоне, рассчитан, по крайней мере, на то же давление, что и баллон. Некоторые кислородные регуляторы рассчитаны только на 215 бар и не должны использоваться с баллонами на 300 бар.Горючие газы, такие как ацетилен (и пропан), имеют левую резьбу на баллоне и регуляторе; кислородный регулятор и баллон имеют обычную правую резьбу. Ни в коем случае нельзя допускать контакта масла или смазки с кислородным оборудованием.
Типичные значения давления и расхода газа для стали C-Mn:
Толщина стали (мм) Размер сопла Ацетилен Кислород
Давление (бар) мин. Давление (бар) Расход (л / мин)
0.90 1 0,14 0,50 0,14 0,50
1,20 2 0,14 0,90 0,14 0,90
2,00 3 0,14 1,40 0,14 1,40
2,60 5 0,14 2,40 0,14 2,40
3,20 7 0.14 3,30 0,14 3,30
4,00 10 0,21 4,70 0,21 4,70
5,00 13 0,28 6,00 0,28 6,00
6.50 18 0,28 8,50 0,28 8,50
8,20 25 0.42 12,00 0,42 12,00
10,00 35 0,63 17,00 0,63 17,00
13,00 45 0,63 22,00 0,63 22,00
25,00 90 0,63 42,00 0,63 42,00
Выбор правильных форсунок
Сварочные горелки обычно рассчитываются в зависимости от толщины свариваемого материала.Они варьируются от легких (для листовой стали толщиной до 2 мм) до тяжелых (для стальных листов толщиной более 25 мм). Каждая горелка может быть оснащена рядом сопел с диаметром отверстия, выбранным в зависимости от толщины материала. Давление газа устанавливается таким образом, чтобы скорость потока соответствовала диаметру отверстия сопла. Соотношения кислорода и ацетилена в смеси можно регулировать для получения нейтрального, окисляющего или науглероживающего пламени. (См. Описание оксиацетиленовых процессов). Сварка обычно выполняется с использованием нейтрального пламени с равными количествами кислорода и ацетилена.
Проверки безопасности оборудования
Перед началом сварки целесообразно проверить состояние и работу всего оборудования. Помимо обычного оборудования и проверок безопасности на рабочем месте, существуют специальные процедуры для оксиацетилена. Операторы должны убедиться, что:
пламегасители присутствуют в каждой газовой линии
Шланги правильного цвета, без следов износа, как можно короче и не скреплены лентой
Регуляторы
– правильный тип для газа
ключ для бутылки находится в каждой бутылке (если на бутылке нет регулировочного винта)
Рекомендуется проверять кислородно-ацетиленовое оборудование не реже одного раза в год – регуляторы следует выводить из эксплуатации через пять лет.Ограничители обратного тока следует регулярно проверять в соответствии с инструкциями производителя, и в случае определенных конструкций может потребоваться замена, если возникла обратная вспышка.
Для получения более подробной информации обратитесь к следующим законам и кодексам практики:
Закон Великобритании об охране здоровья и безопасности труда 1974 г.
Правила для систем давления и переносных газовых контейнеров
Британская ассоциация сжатых газов, Своды правил
Справочник BOC
Для получения дополнительной информации свяжитесь с нами.
Не забудьте переопределить URL-адрес, включив в конец номер JK.
например / radiography-124/
/ eddy-current-testing-123/
Начало работы с кислородно-ацетиленовой горелкой
Добавить в избранное
Время чтения: 5 минут
Кислородно-ацетиленовая горелка – это инструмент, без которого я не могу жить. Работая как со старыми грузовиками, так и с сельскохозяйственными орудиями, вы обязательно будете нуждаться в источнике тепла сверх того, что может предложить пропановая горелка. Решение вашей проблемы можно найти в кислородно-ацетиленовой горелке.
Что такое кислородно-ацетилен?
Кислородно-ацетиленовая горелка – это система клапанов и резервуаров, которые создают горячее пламя, намного более горячее, чем простая пропановая горелка. Эта система состоит из двух резервуаров; один полный концентрированного кислорода и баллон с ацетиленом. Ацетилен горюч, но не достигает температуры, достаточной для превращения металла в расплавленный материал, поэтому кислород добавляется в качестве окислителя, чтобы усилить тепло образующегося пламени.
На что он способен
Кислородно-ацетиленовые резаки универсальны и, по многим оценкам, являются неотъемлемой частью сельскохозяйственных инструментов и оборудования, которые мы используем на приусадебном участке.Комплект кислородно-ацетиленовой горелки в основном используется для резки металла. Он делает это хорошо, но также позволяет нам перегревать ржавые болты и детали, которые не могут быть освобождены старым добрым крутящим моментом.
Без кислорода ацетилен не горит настолько горячим, насколько нам нужно. Добавление кислорода в это пламя дает нам прекрасное синее режущее пламя.
Газовая сварка
Если у вас есть полный комплект наконечников резаков, вы также можете выполнять сварку с помощью ацетилено-кислородной горелки. Пайка или газовая сварка – это отличный навык, который в некоторых ситуациях работает лучше, чем дуговая, TIG или MIG сварка.При этом я редко использую эту функцию своего набора фонарей.
Что у него не так хорошо получается
Кислородно-ацетиленовые наборы не просты и не исключительно портативны. Существуют небольшие комплекты и контейнеры для резервуаров, в которые помещаются резервуары размера B для сантехников, но эти резервуары недолговечны при резке металла. Эти сантехнические наборы предназначены для низкотемпературных наконечников горелок для пайки (или «запотевания») медных труб. Эти комплекты хорошо подходят для этого, но из-за того, что маленькие резервуары сгорают так быстро, они обычно не попадают в списки сельскохозяйственных инструментов многих людей.
Какой размер купить
Как я уже сказал, резервуары размера B не очень подходят для наших нужд, несмотря на то, что их легко найти в магазинах инструментов. Это ситуация «чем больше, тем лучше», поэтому подумайте о приобретении более высокого баллона, такого как кислородный баллон размера K и баллон с ацетиленом №4. Если вы можете себе это позволить, я предлагаю купить по две штуки каждого, чтобы вы могли поменяться местами и продолжить работу, вместо того, чтобы откладывать проект до тех пор, пока вы не дойдете до дилера для пополнения запасов.
Этот набор фонарей хорошо мне служил на протяжении многих лет.Мы предпочитаем резервуары большего размера на ферме, поэтому мы используем кислородные баллоны размера K (синий) и ацетиленовые баллоны №4 (красный).
Купить или сдать в аренду?
Имейте в виду, что некоторые торговцы газом попытаются продать вам баллоны, взятые в аренду. Если у вас загруженный автомобильный магазин или производственное предприятие, это обычно работает в вашу пользу. Предупреждаем тех из нас, кто экономно использует кислородно-ацетиленовые наборы; вы хотите сразу купить свои танки. Если вы не хотите платить по бессрочной аренде за то, чем пользуетесь несколько раз в год, я настоятельно рекомендую вам найти дилера, который сразу продаст вам бак.
Владелец танков
После того, как вы купите баллон и опустошите его, у большинства газовых дилеров есть два варианта; подождите неделю, пока они его наполнят, или обменяйте их на уже загруженный бак. Я всегда менял его на полный бак, просто поймите, что цилиндр, который вы получите взамен, не такой новый и не такой чистый, как ваш новый бак. Большинство торговцев газом называют эти резервуары владельцами, поэтому обязательно укажите это, когда собираетесь их менять.
Безопасность прежде всего
Существуют законы о том, как транспортировать сосуды под давлением, которые вы должны знать.Все резервуары с классическим дизайном горлышка, которые вы, вероятно, видели раньше, при транспортировке требуют завинчивающейся предохранительной крышки. Не приходите к торговцу бензином без него, потому что он очень раздражается, если у вас его нет.
Запрещается перевозить баллоны с газом под давлением в багажнике автомобиля! Я знаю, что люди все время так поступают с баллонами с пропаном, но это незаконно и небезопасно. Баллоны следует перевозить стоя в кузове грузовика и полностью закрепленными. Это предпочтительный и самый безопасный способ транспортировки.Меньше всего вам нужно, чтобы в вашем грузовике скользил танк, чтобы он ударился о шейку цилиндра и превратился в смертоносную ракету.
Хорошие комплекты дорогие, но стоит вложенных средств. Я предпочитаю покупать качественное оборудование в своем местном сварочном цехе, а не в корпоративном магазине больших коробок.
Комплекты резаков
Комплекты горелок
доступны во многих магазинах инструментов и на фермах, но лучшие детали и комплекты, которые вы можете найти, можно найти в местном магазине сварочных материалов. Кислородно-ацетиленовая горелка – это инструмент, который вам следует купить один раз, если вы купите правильный.Покупка самого дешевого комплекта редко заканчивается хорошо для конечного пользователя, а запасные части могут быть нестандартными. Обязательно проконсультируйтесь с местным сварочным цехом по поводу их рекомендаций и будьте готовы заплатить немного больше за качество.
Детали комплекта
Полный комплект кислородно-ацетиленовой горелки должен включать два регулятора, четыре манометра, длинный двухлинейный шланг, обратные клапаны, корпус резака и несколько наконечников резака. Каждый регулятор имеет два манометра; один, чтобы сообщить вам, какое давление находится в резервуаре, и какое давление вы позволяете подниматься по шлангу и к корпусу резака.Корпус горелки – это место, где происходит смешивание газа, где находится триггер высокого расхода кислорода и где находятся ручки управления смешиванием. В верхней части корпуса вы навинчиваете желаемую головку резака.
Перемещение всего
Эти баки тяжелые, как и кислородно-ацетиленовый комплект. Есть в наличии кедди, но также хорошо подойдут прочная ручная тележка и ремешок с храповым механизмом. Убедитесь, что они надежно закреплены!
Используете ли вы кислородно-ацетиленовый набор дома или на ферме? Какие танки вы используете и какими советами можете поделиться? Дайте нам знать в комментариях ниже!
Что такое кислородно-ацетиленовая сварка?
1) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.
2) Для получения информации о результатах программы и другой информации посетите сайт www.uti.edu/disclosures.
3) Приблизительно 8000 из 8400 выпускников UTI в 2019 году были готовы к трудоустройству. На момент составления отчета около 6700 человек были трудоустроены в течение одного года после даты выпуска, в общей сложности 84%. В эту ставку не включены выпускники, недоступные для работы по причине продолжения образования, военной службы, здоровья, заключения, смерти или статуса иностранного студента.В ставку включены выпускники, прошедшие специализированные программы повышения квалификации и занятые на должностях. которые были получены до или во время обучения по ИМП, где основные должностные обязанности после окончания учебы соответствуют образовательным и учебным целям программы. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.
5) Программы UTI готовят выпускников к карьере в различных отраслях промышленности с использованием предоставленного обучения, в первую очередь, в качестве специалистов по автомобилям, дизельным двигателям, ремонту после столкновений, мотоциклам и морским техникам.Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от в качестве технического специалиста, например: специалист по запчастям, специалист по обслуживанию, изготовитель, лакокрасочный отдел и владелец / оператор магазина. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.
6) Достижения выпускников ИТИ могут различаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату.ИМП образовательное учреждение и не может гарантировать работу или заработную плату.
7) Для завершения некоторых программ может потребоваться более одного года.
10) Финансовая помощь, стипендии и гранты доступны тем, кто соответствует требованиям. Награды различаются в зависимости от конкретных условий, критериев и состояния.
11) См. Подробную информацию о программе для получения информации о требованиях и условиях, которые могут применяться.
12) На основе данных, собранных из Бюро статистики труда США, прогнозы занятости (2016-2026), www.bls.gov, просмотрено 24 октября 2017 г. Прогнозируемое количество годовых Вакансии по классификации должностей: Автомеханики и механики – 75 900; Специалисты по механике автобусов и грузовиков и по дизельным двигателям – 28 300 человек; Ремонтники кузовов и связанных с ними автомобилей, 17 200. Вакансии включают вакансии в связи с ростом и чистые замены.
14) Программы поощрения и соответствие критериям для сотрудников остаются на усмотрении работодателя и доступны в определенных местах. Могут применяться особые условия.Поговорите с потенциальными работодателями, чтобы узнать больше о программах, доступных в вашем районе.
15) Оплачиваемые производителем программы повышения квалификации проводятся UTI от имени производителей, которые определяют критерии и условия приемки. Эти программы не являются частью аккредитации UTI. Программы доступны в некоторых регионах.
16) Не все программы аккредитованы ASE Education Foundation.
20) Льготы VA могут быть доступны не на всех территориях кампуса.
21) GI Bill® является зарегистрированным товарным знаком U.S. Департамент по делам ветеранов (VA). Более подробная информация о льготах на образование, предлагаемых VA, доступна на официальном веб-сайте правительства США.
22) Грант «Приветствие за служение» доступен всем ветеранам, имеющим право на участие в программе, на всех кампусах. Программа «Желтая лента» одобрена в наших кампусах в Эйвондейле, Далласе / Форт-Уэрте, Лонг-Бич, Орландо, Ранчо Кукамонга и Сакраменто.
24) Технический институт NASCAR готовит выпускников к работе в качестве технических специалистов по обслуживанию автомобилей начального уровня.Выпускники, которые выбирают специальные дисциплины NASCAR, также могут иметь возможности трудоустройства в отраслях, связанных с гонками. Из тех выпускников 2019 года, которые взяли факультативы, примерно 20% нашли возможности, связанные с гонками. Общий уровень занятости в NASCAR Tech в 2019 году составил 84%.
25) Расчетная годовая средняя заработная плата техников и механиков в области автомобильного сервиса в Службе занятости и заработной платы Бюро статистики труда США, май 2020 года. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату.Достижения выпускников UTI могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Заработная плата начального уровня может быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве автомобильных техников. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например, сервисный писатель, инспектор по смогу и менеджер по запасным частям.Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве техников автомобильного сервиса и механиков в Содружестве. Массачусетса (49-3023) составляет от 30 308 до 53 146 долларов (данные по Массачусетсу и развитию рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: Министерство труда США оценивает почасовую заработную плату в размере 50% для квалифицированных автомобильных техников в Северной Каролине, опубликованную в мае 2021 года, и составляет 20 долларов.59. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-е и 10-й процентиль почасовой оплаты труда в Северной Каролине составляют 14,55 и 11,27 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г. 2 июня 2021 г.)
26) Расчетная годовая средняя заработная плата сварщиков, резчиков, паяльщиков и брейзеров в Службе занятости и заработной платы Бюро статистики труда США, май 2020 г.UTI является образовательным учреждением и не может гарантировать работу или заработную плату. ИМП достижения выпускников могут отличаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Начальный уровень зарплаты могут быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников-сварщиков. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от технических, например сертифицированный инспектор и контроль качества.Информация о заработной плате для Содружества Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве сварщиков, резчиков, паяльщиков и брейзеров в штате Массачусетс (51-4121) составляет от 34 399 до 48 009 долларов (данные по Массачусетсу и развитию рабочей силы, май 2019 г., просмотр 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: Департамент США Согласно опубликованной в мае 2021 года оценке почасовой оплаты труда квалифицированных сварщиков в Северной Каролине в размере 50% почасовой оплаты труда, она составляет 20 долларов.28. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине – 16,97 и 14,24 доллара соответственно. (Бюро статистики труда, Министерство труда, занятости и заработной платы США, май 2020 г. Сварщики, резаки, паяльщики и брейзеры, просмотрено 2 июня 2021 г.)
27) Не включает время, необходимое для прохождения квалификационной программы предварительных требований. 18 недель плюс дополнительные 12 или 24 недели обучения, зависящего от производителя, в зависимости от производителя.
28) Расчетная годовая средняя заработная плата специалистов по ремонту автомобилей и связанных с ними ремонтных работ в Бюро трудовой статистики США по вопросам занятости и заработной платы, май 2020 года. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Выпускников ИТИ достижения могут отличаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Заработная плата начального уровня может быть ниже.Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников по ремонту после столкновений. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от технических, например оценщик, оценщик и инспектор. Информация о заработной плате для Содружества Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, занятых в качестве ремонтников автомобилей и связанных с ними ремонтных работ (49-3021) в Содружестве Массачусетс составляет от 30 765 до 34 075 долларов (данные по Массачусетсу и развитию рабочей силы, май 2019 г., просмотр 2 июня 2021 г., https: // lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: Департамент США Оценка рабочей силы из средних 50% почасовой заработной платы квалифицированных специалистов по ДТП в Северной Каролине, опубликованная в мае 2021 года, составляет 23,40 доллара США. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляет 17,94 доллара и 13,99 доллара соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г.)Специалисты по ремонту кузовов и связанных с ними автомобилей, дата просмотра – 2 июня 2021 г.)
29) Расчетная годовая средняя зарплата механиков автобусов и грузовиков и специалистов по дизельным двигателям в Службе занятости и заработной платы Бюро статистики труда США, май 2020 г. UTI – образовательный учреждение и не может гарантировать трудоустройство или зарплата. Достижения выпускников UTI могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработная плата.Заработная плата начального уровня может быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве дизельных техников. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от дизельных. техник по грузовикам, например техник по обслуживанию, техник по локомотиву и техник по морскому дизелю. Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве механиков автобусов и грузовиков. и Специалисты по дизельным двигателям (49-3031) в Содружестве Массачусетса составляет от 34 323 до 70 713 долларов (Массачусетс, рабочая сила и развитие рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https: // lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных дизельных техников в Северной Каролине, опубликованная в мае 2021 года, составляет 23,20 доллара. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 19,41 и 16,18 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г.)Автобусы и грузовики и специалистов по дизельным двигателям, дата просмотра – 2 июня 2021 г.)
30) Расчетная годовая средняя зарплата механиков мотоциклов в профессиональной занятости и заработной плате Бюро статистики труда США, май 2020 г. MMI является образовательным учреждением и не может гарантировать трудоустройство или зарплату . Достижения выпускников ММИ может различаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату.Заработная плата начального уровня может быть ниже. Программы MMI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников мотоциклов. Некоторые выпускники MMI получают работу в рамках своей области обучения на должностях, отличных от технических, например, сервисный писатель, оборудование. обслуживание и запчасти. Информация о заработной плате для Содружества Массачусетс: Средняя годовая заработная плата начального уровня для лиц, работающих в качестве механиков мотоциклов (49-3052) в Содружестве Массачусетса, составляет 30 157 долларов (штат Массачусетс). Рабочая сила и развитие трудовых ресурсов, данные за май 2019 г., просмотр 2 июня 2021 г., https: // lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: Министерство труда США оценивает почасовую оплату средние 50% для квалифицированных мотоциклистов в Северной Каролине, опубликованные в мае 2021 года, составляют 15,94 доллара. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 12,31 и 10,56 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г.)Motorcycle Mechanics, просмотрено 2 июня 2021 г.)
31) Расчетная годовая средняя заработная плата механиков моторных лодок и техников по обслуживанию в Службе занятости и заработной платы Бюро статистики труда США, май 2020 г. MMI является образовательным учреждением и не может гарантировать трудоустройство или трудоустройство. зарплата. Достижения выпускников ММИ могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату.Заработная плата начального уровня может быть ниже. Программы MMI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве морских техников. Некоторые выпускники MMI устраиваются на работу в рамках своей области обучения на должности, отличные от технических, такие как обслуживание оборудования, инспектор и помощник по запасным частям. Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве механиков моторных лодок и техников по обслуживанию (49-3051) в Содружество Массачусетса стоит от 30 740 до 41 331 долларов США (Массачусетский труд и развитие рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https: // lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: Согласно оценке Министерства труда США почасовой заработной платы в размере 50% квалифицированного морского техника в Северной Каролине, опубликованной в мае 2021 года, она составляет 18,61 доллара. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-е и 10-й процентиль почасовой оплаты труда в Северной Каролине составляет 15,18 и 12,87 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г.)Механики моторных лодок и техники по обслуживанию, просмотрено в июне 2, 2021.)
33) Курсы различаются в зависимости от кампуса. Для получения подробной информации свяжитесь с представителем программы в кампусе, в котором вы заинтересованы.
34) Расчетная годовая средняя заработная плата операторов компьютерных инструментов с числовым программным управлением в Службе занятости и заработной платы Бюро статистики труда США, май 2020 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Достижения выпускников UTI могут быть разными.Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Заработная плата начального уровня может быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве технических специалистов по обработке с ЧПУ. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, такие как оператор ЧПУ, ученик машиниста и инспектор обработанных деталей.Информация о заработной плате для штата Массачусетс: средняя годовая заработная плата начального уровня для лиц, работающих в качестве операторов станков с компьютерным управлением, металлообработки и Пластик (51-4011) в Содружестве Массачусетса стоит 37 638 долларов (данные Массачусетса по труду и развитию рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Северная Каролина Информация о заработной плате: Министерство труда США оценивает почасовую оплату в среднем 50% для квалифицированных станков с ЧПУ в Северной Каролине, опубликованную в мае 2021 года, и составляет 20 долларов.24. Бюро статистики труда не публикует данные о заработной плате начального уровня. Тем не мение, 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 16,56 и 13,97 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г., Операторы компьютерных инструментов с числовым программным управлением, просмотрено 2 июня 2021 г.)
37) Курсы Power & Performance не предлагаются в Техническом институте NASCAR. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.Информацию о результатах программы и другую информацию можно найти на сайте www.uti.edu/disclosures.
38) Бюро статистики труда США прогнозирует, что к 2029 году общая занятость в каждой из следующих профессий составит: Техники и механики автомобильного сервиса – 728 800; Сварщики, резаки, паяльщики и паяльщики – 452 500 человек; Автобусы и грузовики и специалисты по дизельным двигателям – 290 800 человек; Ремонтники кузовов автомобилей и сопутствующие товары – 159 900; и операторы инструментов с ЧПУ, 141 700.См. Таблицу 1.2 Занятость в разбивке по профессиям, 2019 г. и прогноз на 2029 г. Бюро статистики труда США, www.bls.gov, дата просмотра – 3 июня 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.
39) Повышение квалификации доступно выпускникам только в том случае, если курс еще доступен и есть места. Студенты несут ответственность за любые другие расходы, такие как оплата лабораторных работ, связанных с курсом.
41) Для специалистов по обслуживанию автомобилей и механиков U.S. Бюро статистики труда прогнозирует в среднем 61 700 вакансий в год в период с 2019 по 2029 год. Открытые вакансии включают вакансии, связанные с чистыми изменениями занятости и чистыми замещениями. См. Таблицу 1.10. Временное увольнение и вакансии, прогнозируемые на 2019–29 годы, Бюро статистики труда США, www.bls.gov, просмотрено 3 июня 2021 г. учреждение и не может гарантировать работу или заработную плату.
42) Для сварщиков, резчиков, паяльщиков и брейзеров Бюро статистики труда США прогнозирует в среднем 43 400 вакансий в год в период с 2019 по 2029 год.Вакансии включают вакансии, связанные с чистым изменением занятости и чистым замещением. См. Таблицу 1.10 Профессиональные увольнения и вакансии, прогноз на 2019–29 гг., Бюро статистики труда США, www.bls.gov, дата просмотра 3 июня 2021 г. UTI – образовательное учреждение и не может гарантировать работу или зарплату.
43) Для механиков автобусов и грузовиков и специалистов по дизельным двигателям Бюро статистики труда США прогнозирует в среднем 24 500 вакансий в год в период с 2019 по 2029 годы. Вакансии включают вакансии, связанные с чистыми изменениями в занятости и чистыми заменами.См. Таблицу 1.10. Временное увольнение и вакансии, прогнозируемые на 2019–29 годы, Бюро статистики труда США, www.bls.gov, просмотрено 3 июня 2021 г. учреждение и не может гарантировать работу или заработную плату.
44) Для ремонтников кузовов автомобилей и связанных с ними ремонтов Бюро статистики труда США прогнозирует в среднем 13 600 вакансий в год в период с 2019 по 2029 годы. Открытые вакансии включают вакансии, связанные с чистыми изменениями в занятости и чистыми заменами. См. Таблицу 1.10. Разделения и вакансии по профессиям, прогноз на 2019–29 гг., U.S. Bureau of Labor Statistics, www.bls.gov, дата просмотра – 3 июня 2021 г. UTI – образовательное учреждение и не может гарантировать работу или зарплату.
45) Для операторов компьютерных инструментов с числовым программным управлением Бюро статистики труда США прогнозирует в среднем 11 800 вакансий в год в период с 2019 по 2029 год. Открытые вакансии включают вакансии, связанные с чистыми изменениями занятости и чистыми замещениями. Видеть Таблица 1.10 Профильные увольнения и вакансии, прогнозируемые на 2019–29 годы, Бюро статистики труда США, www.bls.gov, просмотрено 3 июня 2021 г. UTI – образовательное учреждение. и не может гарантировать работу или зарплату.
46) Студенты должны иметь средний балл не ниже 3,5 и посещаемость 95%.
47) Бюро статистики труда США прогнозирует, что общая численность занятых в стране для специалистов по обслуживанию автомобилей и механиков к 2029 году составит 728 800 человек. См. Таблицу 1.2 Занятость в разбивке по профессиям, 2019 год и прогнозируемый показатель 2029 года, Бюро статистики труда США, www.bls. gov, просмотрено 3 июня 2021 г.ИМП является учебным заведением и не может гарантировать работу или заработную плату.
48) Бюро статистики труда США прогнозирует, что общая численность занятых в стране механиков автобусов и грузовиков и специалистов по дизельным двигателям к 2029 году составит 290 800 человек. См. Таблицу 1.2 Занятость в разбивке по профессиям, 2019 год и прогнозируемый показатель 2029 года, Бюро статистики труда США, www. .bls.gov, просмотрено 3 июня 2021 г. UTI является учебным заведением и не может гарантировать работу или заработную плату.
49) У.S. Бюро статистики труда прогнозирует, что к 2029 году общая численность занятых в сфере автомобильного кузова и связанных с ним ремонтов составит 159 900 человек. См. Таблицу 1.2. Бюро статистики труда США, www.bls.gov, дата просмотра – 3 июня 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.
50) По прогнозам Бюро статистики труда США, общая занятость сварщиков, резчиков, паяльщиков и паяльщиков в стране к 2029 году составит 452 500 человек.См. Таблицу 1.2 Занятость в разбивке по профессиям, 2019 г. и прогноз на 2029 г. Бюро статистики труда США, www.bls.gov, дата просмотра – 3 июня 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.
51) Бюро статистики труда США прогнозирует, что общая численность занятых в стране операторов компьютерных инструментов с числовым программным управлением к 2029 году составит 141 700 человек. См. Таблицу 1.2 Занятость в разбивке по профессиям, 2019 год и прогнозируемый показатель 2029 года, Бюро статистики труда США, www.bls.gov, просмотр 3 июня 2021 г. UTI является учебным заведением и не может гарантировать работу или заработную плату.
52) Бюро статистики труда США прогнозирует, что среднегодовое количество вакансий по стране в каждой из следующих профессий в период с 2019 по 2029 год составит: Техники и механики автомобильного сервиса, 61 700; Механика автобусов и грузовиков и дизельный двигатель Специалисты – 24 500 человек; и сварщики, резаки, паяльщики и паяльщики – 43 400 человек. Вакансии включают вакансии, связанные с чистым изменением занятости и чистым замещением.См. Таблицу 1.10 Разделения и вакансии по профессиям, прогноз на 2019–29 годы, Бюро США. статистики труда, www.bls.gov, дата просмотра – 3 июня 2021 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату.
Универсальный технический институт штата Иллинойс, Inc. одобрен Отделом частного бизнеса и профессиональных школ Совета по высшему образованию штата Иллинойс.
Ювелирные факелы: Руководство для начинающих
IGS может получать комиссию за привлечение клиентов от компаний, перечисленных на этой странице.Учить больше.
Для пайки серебра и золота требуется источник тепла. В старину мастера приставляли учеников для наблюдения за специальными печами для пайки. Им было приказано звонить в колокольчик, когда части вспыхивают, указывая на то, что они спаяны. В настоящее время ни у кого из моих знакомых нет денег, чтобы построить печь только для пайки, не говоря уже о том, чтобы накормить постоянного ученика. Даже в этом случае покупка горелки для пайки может быть одной из ваших самых больших расходов, поэтому вам нужно провести исследование ювелирных горелок.В этом цель этой статьи.
Ювелирные фонарики 101

Горелка – неотъемлемая часть процесса изготовления ювелирных изделий. Даже если вы просто изготавливаете небольшие украшения с минимальным количеством металла, пайка металла может принести пользу как вашей технике, так и готовому продукту.
В состав резака входят:
наконечник
Колпачок прямоугольной формы, двухклапанный, с удлиненной изогнутой горловиной.
наконечник, коническая и сменная деталь для конца горловины, определяющая размер пламени
Чем больше номер на наконечнике, тем горячее и крупнее пламя.
Часто в комплект поставки рукоятки входят красные и зеленые шланги, соединяющие резак с источником топлива.
Горючее для горелки
Вам нужен источник топлива для питания пламени. Ювелирные факелы могут работать на различных видах топлива.
Бутан
Используется для питания небольших ручных фонарей (представьте себе прикуриватель большого размера).
Пропан
Хороший выбор для платиновых работ. По соображениям безопасности держите канистры снаружи.
ацетилен
Горит «грязнее», чем другие газы.Не рекомендуется для работы с платиной, так как она загрязняет металл. Требуется соответствующая вентиляция.
Природный газ
Хороший выбор, если у вас уже есть природный газ в качестве источника тепла.
Водород
Не самый распространенный источник топлива, особенно для домашнего использования, из-за его летучей природы.
Комбинированные виды топлива
Пропан, ацетилен и природный газ часто смешивают с кислородом для получения еще более мощного пламени. Это означает, что для питания горелки необходимы баллон с газом и баллон с кислородом, поэтому многие горелки имеют два клапана и две трубки.
Вы можете приобрести канистры с пропаном и ацетиленом в местных хозяйственных магазинах.
Типы ювелирных фонарей
Принимая решение о покупке резака, помните о размере и расположении вашего рабочего места, а также о размерах деталей, которые вы будете изготавливать. Я составил список популярных факелов, которые варьируются от небольшого, менее интенсивного пламени до большого, мощного пламени. Amazon, Rio Grande и Otto Frei продают на своих сайтах отличные коллекции факелов.
Горелки для бутана
Горелка для бутана – хороший выбор для пайки тонких сережек, прыжковых колец и небольших звеньев.У него есть пламя, которое горит при температуре 2500º F (1371º C) в течение от 35 минут до 2 часов, в зависимости от размера и модели. У всех есть баллон с бутаном многоразового использования, и у большинства есть регулятор уровня для регулирования размера пламени. Горелка с бутаном рекомендуется только для очень легкой пайки очень мелких предметов. Это также отличный выбор, если у вас ограниченное рабочее пространство или нет баллонов с газом на рабочем месте.
Двумя наиболее востребованными бутановыми горелками являются самовоспламеняющийся бутановый факел Blazer GB2001 и бутановый факел GT8000 Big Shot, которые можно приобрести на Amazon.GT8000 больше по размеру с большим пламенем, но горит всего 35 минут. Напротив, меньший и более легкий GB2001 горит меньшим пламенем до 2 часов.
Blazer GB2001 Самовоспламеняющийся бутановый мини-факел
Blazer GT8000 Big Shot Бутановая горелка
Маленькие факелы
Смит Литл Факел
A Little Torch – это следующий шаг вперед по сравнению с бутановым факелом, и он выглядит значительно иначе. Little Torch – отличный стартовый фонарик, если вы хотите произвести больше тепловой работы с более крупными предметами, чем может выдержать бутановая горелка.Он достаточно универсален, чтобы паять как небольшие предметы, такие как прыгуны, так и более крупные предметы, например браслеты-манжеты. Его пламя нагревается до 6000º F (3315º C), достаточно горячее, чтобы сваривать сталь толщиной до 1/8 дюйма и плавить до 3 унций серебра.
Лучшее имя в Little Torches – Смит, поэтому, если вы хотите углубиться в пайку, Smith Little Torch – это то, что вам нужно. Это двухгазовый фонарик, но он очень универсален. Он совместим с кислородом и природным газом, ацетиленом, водородом или пропаном. (Однако рекомендуется пропан).
Поставляется с 5 наконечниками разного размера (от №3 до №7), которые регулируют размер пламени и температуру. Используйте маленькие наконечники для слабого пламени и большие наконечники для более крупного и горячего пламени. Вам необходимо приобрести как газовые, так и кислородные регуляторы, чтобы поддерживать стабильное давление в баллонах.
Этот резак – отличный выбор, если у вас небольшое рабочее пространство, но вам все равно нужно работать с более крупными предметами. Кроме того, он легкий и портативный. Amazon и Rio Grande предлагают это на своих сайтах.
Серебряные ручные фонари Smith
Одежда Смита Серебряный факел Смита
Если вам нужен фонарик, достаточно большой, чтобы лить металл, вам понадобится Smith Silver Smith Handi-Torch.С разными насадками это очень универсальный инструмент. Меньший наконечник позволяет паять более мелкие предметы, а использование самого большого наконечника позволяет отливать металл. Он горит до 4,770 ° F (2632 ° C).
Это горелка для одного газа, поэтому у нее только один клапан и шланг. Рекомендуемый источник топлива – ацетилен.
Фонарь Smith Silver Smith Handi-Torch поставляется с одним наконечником, маленьким № 00. Однако доступны пять других: 0, 1, 2, 3 и 4. Для литья металла вам понадобится наконечник №4. В комплект входит газовый регулятор, а также ударник для розжига пламени.
Этот факел более горячий и больший, чем Маленький Факел. Их продают Amazon и Rio Grande, а также дополнительные чаевые.
Ювелирные факелы, популярные у профессиональных ювелиров
Рабочие лошадки ювелирного производства – это факелы, которые могут делать все, от прекрасных сережек для пайки до отливки больших кусков металла с помощью чрезвычайно горячего пламени, горящего при невероятно высоких температурах. Два наиболее часто используемых фонарика, которые могут это сделать, – это MECO Midget Torch и Hoke Torch.
Карманный фонарь MECO
Карманный фонарик MECO
Это один из самых популярных фонарей среди профессиональных ювелиров. Вы можете использовать эту двухгазовую горелку с кислородом и пропаном или природным газом.
Горелка доступна с одним наконечником (00) или тремя (00, 0, 3).
Отливка выполняется наконечником №3. Отто Фрей и Рио-Гранде предлагают MECO по разумным ценам.
Hoke Torch
Hoke Torch
Этот фонарик можно найти во многих ювелирных мастерских.Это также двухгазовая горелка, которую можно использовать с кислородом и ацетиленом, природным газом или пропаном.
Для горелки доступны разные насадки в зависимости от используемой комбинации газов.
Литье всегда выполняется с помощью самого большого наконечника. У Hoke Torch газовые клапаны сбоку, а у MECO клапаны сверху. Многие считают, что это делает Hoke слишком громоздким. Однако Hoke значительно дешевле, чем MECO.
У Amazon есть Hoke
, совместимый с природным газом или ацетиленом, и соответствующие наконечники.У Отто Фрея есть Hoke, совместимый с ацетиленом, природным газом или пропаном, и соответствующие наконечники.
Разрядники Flashback
Разрядники Flashback
Обязательно купите пламегасители для двухгазовых горелок. Пламегасители предотвращают прохождение огня через шланг к канистре и взрыва.
Мой совет по выбору и использованию ювелирных горелок
Вы можете купить баллонную горелку с пропаном в местном хозяйственном магазине. Лично я считаю их слишком тяжелыми и неудобными в обращении, но я видел, как люди использовали их с очень хорошими результатами.
Я купил горелку для ацетилена и атмосферы около пятнадцати лет назад. Он поставляется с регулятором, шлангом, ручкой и пятью наконечниками. Я арендую баллон с ацетиленом в местной сварочной мастерской. Эти настройки все еще доступны. Я предпочитаю этот тип горелки, потому что он не горит так же горячо, как кислород / ацетилен, и у меня есть лучший контроль нагрева.
Комбинации кислород / ацетилен и окси / пропан требуют для каждой из двух регуляторов, двух шлангов, двух резервуаров и ручки. Некоторые идут с набором советов. Из рассмотренных мною настроек эти самые дорогие.Нельзя использовать ацетилен в горелке с наконечниками для пропана и наоборот.
С любой кислородной горелкой, если вы не держите резак в движении во время пайки, очень легко сделать расплавленные капли металла. (Хотя у некоторых есть интересные формы). Тем не менее, это очень универсальные установки. С правильным подбором советов вы сможете сделать что угодно – от изготовления украшений до постройки собственного багги для дюн.
Рекомендации для ювелирных фонарей
Фото Имя Лучшие обзоры на Amazon
Dremel 2200-01 Versa Flam
«Поскольку это бутан, горелка отлично работает в любом положении, даже в перевернутом положении.Это один из лучших фонарей, которые у меня были. Много применений, и механизм освещения очень согласован. Отличное качество Dremel. Теперь о модификации: если у вас нет детей / внуков, есть способ избавиться от механизма безопасности детей. В основании пластикового корпуса открутите 2 винта Torx T8. Используя тонкую ювелирную отвертку, открутите крошечный винт возле синей кнопки. Осторожно откройте пластиковую секцию рядом с кнопкой и осторожно снимите замок для безопасности детей.Заменив 3 винта, вы получаете обычный небезопасный фонарик. Все остальные функции работают нормально. » подробнее
LEXIVON Бутановая горелка Многофункциональный комплект
«Я купил и эту модель, и версию продукта Dremel.На фотографиях они выглядят одинаково, но есть небольшие отличия. Размещение провода воспламенителя в этой модели спроектировано лучше, а нижняя часть теплозащитного экрана и керамической пламенной горелки не предназначена для отсоединения при замене наконечников или принадлежностей. Есть металлическая гайка, которая крепит эти детали к основанию, и черное пластиковое кольцо / гайка, удерживающая внешний экран поверх этой металлической гайки. Сначала он был вставлен в черное пластиковое кольцо / гайку, поэтому я этого не заметил, но 2 отдельные, и оба имеют резьбу.Корпус намного лучше того, что вы получаете с версией Dremel, однако я бы хотел, чтобы он был больше и имел больше места для размещения предметов, которые я обычно использую при пайке ». подробнее
Маленький фонарик с 5 наконечниками в коробке – ацетилен “Это отличный маленький фонарик.Я широко использовал один в своей дипломной лабораторной работе 20 лет назад для сварки платиновых термопар, и, похоже, он по-прежнему имеет такой же простой и практичный дизайн. Я только сейчас нашел себе такую возможность для работы с листовым металлом. Я обнаружил, что сваривать листовой металл сложнее, чем сварку конструкционной стали. Мне понадобится немного больше практики, чтобы не прожигать дыры повсюду, но сам факел замечательный – легкий, простой в обращении, гибкие шланги, красиво обработанный и такой же простой в установке и регулировке, как мой полноразмерный Miller O / Факелы, которые я использовал около 15 лет для вышеупомянутых структурных форм.Имеет стандартные левые и правые фитинги 9 / 16-18 “B”, которые можно просто прикрутить к большинству любых газовых регуляторов, продаваемых в США “. подробнее
Как партнер Amazon, мы зарабатываем на соответствующих покупках, совершенных с нашего сайта.
Ацетиленовые горелки используются для сварки. В этих горелках используется смесь газообразного ацетилена C2h3 и газообразного кислорода O2 для получения следующей реакции горения: 2C2h3 (г) + 5O2 (г) вправо 4CO2 (г) + 2h3O (г) Представьте, что у вас есть 6.00 л бензобак и 2,5
Вопрос:
Для сварки используются ацетиленовые горелки. В этих горелках используется смесь газообразного ацетилена {eq} C_2H_2 {/ eq} и газообразного кислорода {eq} O_2. {/ eq}, чтобы вызвать следующую реакцию горения:
{eq} 2C_2H_2 (g) + 5O_2 (g) \ rightarrow 4CO_2 (g) + 2H_2O (g) {/ eq}
Представьте, что у вас есть бензобак на 6,00 л и бензобак на 2,50 л. Вам необходимо заполнить один баллон кислородом, а другой ацетиленом, чтобы использовать его вместе со сварочной горелкой.Если вы заполните больший баллон кислородом до давления 155 атм, до какого давления вы должны заполнить баллон с ацетиленом, чтобы у вас закончились все газы одновременно? Предположим идеальное поведение для всех газов.
Реакция горения:
Реакция горения – это тип реакции, при которой энергия выделяется в виде тепла и света после того, как вещество прореагировало с кислородом. Примером реакции горения является сжигание водорода в кислороде с образованием воды.
Ответ и объяснение: 1
Нам дается:
{eq} \ text {Давление} O_2 (g) = 155 \: атм \\ \ text {Баллон для заполнения кислородом} = 6 \: L \\ \ text {Баллон для заполнения газообразным ацетиленом} = 2,5 \: L \\ {/ eq}
Мы знаем, что:
Уравнение закона идеального газа:
{eq} PV = nRT \ text {где,} \\ P-давление, V- объем, n- \ text {число молей}, R- газовая постоянная, T- температура. \\ PV = nRT \ text {, что также является} \\ \ frac {PV} {n} = RT = константа.\ text {Следовательно,} \\ P_1V_1n_1 = P_2V_2n_2 {/ eq}
Предположим, что нижний индекс 1 означает кислород, а нижний индекс 2 означает ацетилен.

Толщина стали (мм)	Размер сопла	Ацетилен		Кислород
Толщина стали (мм)	Размер сопла		Давление (бар)	мин. Давление (бар)	Расход (л / мин)
0.90	1	0,14	0,50	0,14	0,50
1,20	2	0,14	0,90	0,14	0,90
2,00	3	0,14	1,40	0,14	1,40
2,60	5	0,14	2,40	0,14	2,40
3,20	7	0.14	3,30	0,14	3,30
4,00	10	0,21	4,70	0,21	4,70
5,00	13	0,28	6,00	0,28	6,00
6.50	18	0,28	8,50	0,28	8,50
8,20	25	0.42	12,00	0,42	12,00
10,00	35	0,63	17,00	0,63	17,00
13,00	45	0,63	22,00	0,63	22,00
25,00	90	0,63	42,00	0,63	42,00

Фото	Имя	Лучшие обзоры на Amazon
	Dremel 2200-01 Versa Flam	«Поскольку это бутан, горелка отлично работает в любом положении, даже в перевернутом положении.Это один из лучших фонарей, которые у меня были. Много применений, и механизм освещения очень согласован. Отличное качество Dremel. Теперь о модификации: если у вас нет детей / внуков, есть способ избавиться от механизма безопасности детей. В основании пластикового корпуса открутите 2 винта Torx T8. Используя тонкую ювелирную отвертку, открутите крошечный винт возле синей кнопки. Осторожно откройте пластиковую секцию рядом с кнопкой и осторожно снимите замок для безопасности детей.Заменив 3 винта, вы получаете обычный небезопасный фонарик. Все остальные функции работают нормально. » подробнее
	LEXIVON Бутановая горелка Многофункциональный комплект	«Я купил и эту модель, и версию продукта Dremel.На фотографиях они выглядят одинаково, но есть небольшие отличия. Размещение провода воспламенителя в этой модели спроектировано лучше, а нижняя часть теплозащитного экрана и керамической пламенной горелки не предназначена для отсоединения при замене наконечников или принадлежностей. Есть металлическая гайка, которая крепит эти детали к основанию, и черное пластиковое кольцо / гайка, удерживающая внешний экран поверх этой металлической гайки. Сначала он был вставлен в черное пластиковое кольцо / гайку, поэтому я этого не заметил, но 2 отдельные, и оба имеют резьбу.Корпус намного лучше того, что вы получаете с версией Dremel, однако я бы хотел, чтобы он был больше и имел больше места для размещения предметов, которые я обычно использую при пайке ». подробнее
	Маленький фонарик с 5 наконечниками в коробке – ацетилен	“Это отличный маленький фонарик.Я широко использовал один в своей дипломной лабораторной работе 20 лет назад для сварки платиновых термопар, и, похоже, он по-прежнему имеет такой же простой и практичный дизайн. Я только сейчас нашел себе такую возможность для работы с листовым металлом. Я обнаружил, что сваривать листовой металл сложнее, чем сварку конструкционной стали. Мне понадобится немного больше практики, чтобы не прожигать дыры повсюду, но сам факел замечательный – легкий, простой в обращении, гибкие шланги, красиво обработанный и такой же простой в установке и регулировке, как мой полноразмерный Miller O / Факелы, которые я использовал около 15 лет для вышеупомянутых структурных форм.Имеет стандартные левые и правые фитинги 9 / 16-18 “B”, которые можно просто прикрутить к большинству любых газовых регуляторов, продаваемых в США “. подробнее
