список с названиями и фото. Ручной инструмент плотника

«Плотником надо родиться» – это изречение дошло до наших времен и до сих пор считается верным. Правильно обработать деревянную заготовку не всякому под силу даже электрическим инструментом. А уж используя ручной инструмент плотника и подавно. Опытный мастер, используя свой нехитрый набор, способен изготовить любой шедевр из массива. Рассмотрим подробнее, какой инструмент плотника существует.

Топор

Одно из самых древних орудий труда. Ранее плотников называли топорниками по названию основного инструмента. Сам инструмент состоит из двух частей – лезвия и топорища. Лезвие изготавливают с помощью штамповки высокоуглеродистой стали. При выборе топора для плотницких работ особое внимание обращают на следующие особенности:

Вес лезвия должен иметь вес в диапазоне от 900 до 1100 грамм. Меньший вес заставить прилагать больше усилий, а больший не даст возможности точной обработки массива.
Лезвие должно быть заточено под 35°. Это не позволяет инструменту застревать в древесине. Заточенное лезвие с одной стороны применяется для того, чтобы тесать массив.
Топорище выполняется из древесины, которая гасит вибрацию при работе.
Оптимальная длина топорища – 440 мм. Форма ручки играет важную роль, она должна комфортно лежать в руке. Для каждого вида работ отличается угол расположения лезвия к топорищу. Например, для рубки используется прямой под 90°, для тесания – остроугольный.

Топор применяется для заготовки древесины, черновой обработки – снятия коры, тесания.

Как видно, этот простой инструмент плотника имеет ряд отличительных особенностей, которые позволят с меньшими усилиями делать заготовку материала.

Молоток

Обычно конструкция состоит из ударной головки и рукоятки.

Такой инструмент плотника является исполнением два в одном, т. е. головка с одной стороны имеет обух, со второй – гвоздодер. Вес молотка лежит в диапазоне от 200 до 650 грамм. Эта особенность влияет на величину забиваемых гвоздей, чем они длиннее, тем тяжелее инструмент применяется.

Это орудие используется во многих строительных сферах.

В том числе его применяют для различных видов ремонта, демонтажа каких-либо сооружений, укладки плитки, кровельных работ. Иногда его используют совместно с другим инструментом, например, добивкой или долотом. Основное же направление применения плотницкого молотка – это забивание гвоздей и удаление старого ненужного крепежа.

Ножовка

Этот инструмент столяра и плотника определяет свое назначение за счет величины зубьев и ширины их развода, а также размера и толщины режущего полотна. Чем больше величина основных параметров, тем грубее обработка. Но, в отличие от топора, идет уже более точный отрез. Работа ножовкой производится поперек волокон дерева. Существует еще один вид ножовки – с обушком. Этот вид инструмента позволяет выпиливать точно более мелкие детали. Более крупного размера инструменты используются в плотницких работах, меньшего – применяются столярами. Основное назначение – распил материала.

Рубанок

Такой инструмент плотника представлен двумя видами: металлический и деревянный, отдельно в этом ряду идут фуганки. Что можно сказать о рубанках? Существует размерный ряд с цифровыми обозначениями до номера 8.

Чем меньше номер, тем меньше длина и ширина лезвия. Самой ходовой позицией считается оборудование под номером 4. №5 – полуфуганок, а с “шестерки” начинаются фуганки. Самый маленький, под №1, используется для практически ювелирной зачистки небольших деталей, изделий. Рубанками работают вдоль волокон древесины, в результате получается гладкая поверхность. Фуганками можно строгать поперек волокна.

Применение: металлический рубанок применяется для строгания древесины вдоль волокна, деревянным производят финишную шлифовку. Фуганком строгают щиты и вдоль, и поперек волокон. Чаще всего таким инструментом выравнивают поверхность, склеенную из нескольких деталей.

Стамеска

Ни один набор инструментов плотника не обходится без этих приспособлений. Различают несколько видов:

Прямые. Используются для вырезания углублений различного размера и формы, выравнивания поверхности. Толщина, ширина лезвия и фаски выбирается под определенный вид работы и качества древесины.
Полукруглые. Применяются, когда требуется сделать плавные изгибы, линии. Основные характеристики при подборе инструмента – ширина полотна и величина радиуса. Эти параметры делят этот вид на крутые, отлогие, цезарики (глубокие). Первый вариант применяется для формирования углубления, второй – для сглаживания линий.
Угловые. Основными характеристиками является угол и ширина его сторон. Градус наклона лежит в диапазоне от 45 до 90°. Таким видом инструмента наносится первоначальный контур рисунка, а остальными видами он уже дорабатывается.
Клюкарзы. В этом ряду присутствует еще несколько подвидов: прямые, полукруглые, угольные. Как и предыдущие виды, отличаются шириной лезвия, величиной радиуса, размером угла. Применяются для работы в труднодоступных местах или если требуется выполнить неглубокие прорези.

В обычном бытовом назначении стамески часто применяются для установки дверей. А для плотника-столяра это незаменимый инструмент, который можно использовать и для декоративной резки по дереву.

Долото

Часто этот инструмент путают со стамеской. Визуально разница состоит в том, что долото имеет более толстое лезвие и обжимное кольцо на рукоятке. Но не все знают, что стамески используют, применяя только воздействие руками, а для работы с долотом применяют еще и молоток для увеличения силы воздействия на деревянную заготовку.

Нож

Эти инструменты плотника названия носят косяк и цикля. Первый используется для формирования небольших углублений в древесине и нарезки шпона. Лезвие у ножа-косяка скошено от 30 до 40° толщина может быть 4 или 5 мм. Заточка может быть как односторонняя (левая или правая), так и двухсторонняя.

Нож-цикля имеет одностороннюю фаску со скосом под 45°. Это позволяет снимать тонкую стружку без углублений.

Клещи

Существует несколько подвидов: острогубцы, плоскогубцы, круглогубцы.

Такие инструменты плотника позволяют извлекать крепежный материал из дерева, закручивать проволоку, откусывать шляпки гвоздей. К ним же относят и кусачки.

Добойник

Это устройство позволяет углублять крепежи в массив, что делает их незаметными. Часто применяется при работе с вагонкой при креплении скрытыми гвоздями. Представляет собой конусный стержень с утонченным концом.

Отвертки

В наше время ни одна сборка мебели не обходится без саморезов. Какие инструменты плотника используются при этих работах? Конечно же, отвертки, которые могут быть и крестообразные, и клинообразные. Размеры могут быть разные. У крестообразных основная характеристика – заостренность наконечника, у клинообразных – ширина полотна. В современности этот инструмент плотника заменяют шуруповертом, который значительно увеличивает производительность. Тем более что разнообразие биток позволяет работать не только с классическими саморезами, но и шестигранниками.

Зажимы

Если основные инструменты плотника направлены на механическое воздействие на материал, то зажимы служат для жесткой фиксации детали.

Размеры этих устройств могут колебаться, их наличие позволяет работать в одиночку, без посторонней помощи.

Напильник

Этот инструмент имеет различную длину рабочей поверхности и размер насечек, а также форму. Применяется для шлифования малодоступных углублений и малых дефектов, таких как шероховатости, заусенцы. Рассмотрев ручные инструменты плотника, список можно дополнить большим перечнем электроинструмента, который однозначно повышает производительность работ.

Электроинструменты плотника

Начать стоит с электропилы. Выделяют несколько видов: цепная, дисковая, торцовочная, циркулярная, электроножовка, электролобзик. Ассортимент большой и специфичный. Выбор зависит от сферы применения, толщины материала, вида реза. Если первые две служат для обычного реза, то электролобзик можно применять и для фигурных резов.

Для того, что касается шлифования, используются: шлиф-машинки и электрорубанки. Кстати, интересным является такой инструмент, как болгарка, которая может служить и как отрезная машинка, и как шлифовальная.

Для сверления можно использовать дрель или шуруповерт. Зависит все от мощности. Они же помогут вкрутить крепежные материалы в массив. Поэтому в комплекте должны быть не только битки, но и набор сверл различного диаметра.

Для фигурных элементов используется фрезер, он же помогает просверливать ряд технических отверстий. Конфигурация и размер фрез изобилует разнообразием. Для более тонких работ используется гравер.

Дополнительные инструменты

К общему набору можно еще отнести: измерительные устройства: рулетки, угломеры, угольники, отвесы, наждачную бумагу, верстак и прочее.

Какой бывает инструмент плотника, фото наглядно показывает. Начинающим мастерам не следует покупать весь ассортимент сразу – это будут неоправданные затраты. Как правило, весь комплект покупается постепенно, по мере возникающей необходимости.

Одно из важных условий качественной работы – бережное отношение к инструменту. Это требуется для того, чтобы сохранить режущие качества. Следует вовремя и правильно затачивать инструмент. После проведения работ протирать и хранить в сухом месте. Если же помещение с повышенной влажностью, то следует наносить на лезвия масло, а перед работой обезжиривать поверхность.

Меры безопасности

Не следует забывать и про средства индивидуальной защиты. Необходимы защитные очки при обработке древесины и респиратор для нанесения лакокрасочных материалов. Труд плотника связан и с режущими инструментами, и с работой на высоте. Поэтому соблюдать меры предосторожности обязательно. Не подставлять конечности под работающие механизмы, прочно закреплять изделия. При высотных работах использовать страховочные привязи и стропы.

Плотницкий набор инструмента содержит множество различных элементов. Ручной никто не отменял, и его покупка обойдется значительно дешевле, чем комплект электроинструмента. Профессиональные плотники редко меняют купленный однажды инструмент и относятся к нему очень бережно. Это обеспечивает им максимальное качество работ.

Цинубель и шерхебель: старинные инструменты плотников в томском музее

Выставка старинных плотницких инструментов открылась в томском Музее деревянного зодчества. Экспонаты, представленные в экспозиции, позволяют понять и представить, как строился деревянный дом в начале прошлого века. Причем, не только в Томске и России, но и в странах дальнего и ближнего зарубежья.© РИА Томск. Олег Асратян

На выставке можно увидеть топоры, пилы, рубанки и другие плотницкие инструменты, с помощью которых наши предки 100 лет назад строили дома, которые сегодня считаются одним из главных брендов Томска.© РИА Томск. Олег Асратян

Основой выставки стали предметы из частной коллекции Ивана Скоморощенко, в том числе, привезенные из Таджикистана, Швеции, Франции и Англии. © РИА Томск. Олег Асратян

При строительстве дома, а также при изготовлении деревянных предметов быта, наши предки использовали не только топоры. Хорошему плотнику нужны и другие инструменты, в том числе рубанки.© РИА Томск. Олег Асратян

При изготовлении овальных дверных или оконных проемов использовались рубанки-горбатики. Их изготавливали двух видов – для выпуклых и вогнутых поверхностей. Инструменты вогнутой формы более редкие, это обусловлено тем, что такую работу можно было выполнять при помощи обычного рубанка.© РИА Томск. Олег Асратян

Рубанков существовало несколько видов. На фото – шерхебель – рубанок, предназначенный для грубой обработки дерева.© РИА Томск. Олег Асратян

Цинубель – еще одна разновидность рубанка, он предназначен для склейки шпона. В отличие от классического инструмента, он не срезает дерево, а царапает его. Углубления, которые цинубель оставляет на древесине, помогают более равномерно распределиться клею.

Помимо отечественных, на выставке представлены деревообрабатывающие инструменты из других стран, в частности, французские рубанки фирмы Peugeot.© РИА Томск. Олег Асратян

Картины Леонида Гузарова и фотографии Михаила Дронова на которых запечатлены деревянные дома Томска, построены в начале ХХ века, наглядно демонстрируют результаты использования этих, с первого взгляда неказистых, плотницких инструментов.© РИА Томск. Олег Асратян

Не только дома, но и всю их “начинку” как известно, тоже делали плотники. Слева – шпунтубель (необходим для выборки пазов при изготовлении мебели и дверей) из Колпашевского района. Он уникален тем, что резьба на нем вырезана вручную при помощи ножа, без использования специальных инструментов.© РИА Томск. Олег Асратян

Зауторник – инструмент, с помощью которого делали бочки.© РИА Томск. Олег Асратян

Бурав – прообраз современной дрели. © РИА Томск. Олег Асратян

На выставке представлено большое количество пил. На фото – лучковая, необходимая для продольного пиления древесины.© РИА Томск. Олег Асратян

Тюркские народы обрабатывали дерево иначе чем славянские, на фото – узбекский топор.© РИА Томск. Олег Асратян

По информации сайта Музея деревянного зодчества, выставка будет работать до 22 февраля.© РИА Томск. Олег Асратян

Перечень различных столярных инструментов и их применение [с иллюстрациями]

Плотницкие инструменты : Чтобы успешно обрабатывать различные формы с точными формами и размерами, столяр должен уметь пользоваться большим количеством инструментов. В этой статье мы дали список имен столярных инструментов и их использование. Ниже описаны и проиллюстрированы основные типы ручных операций:

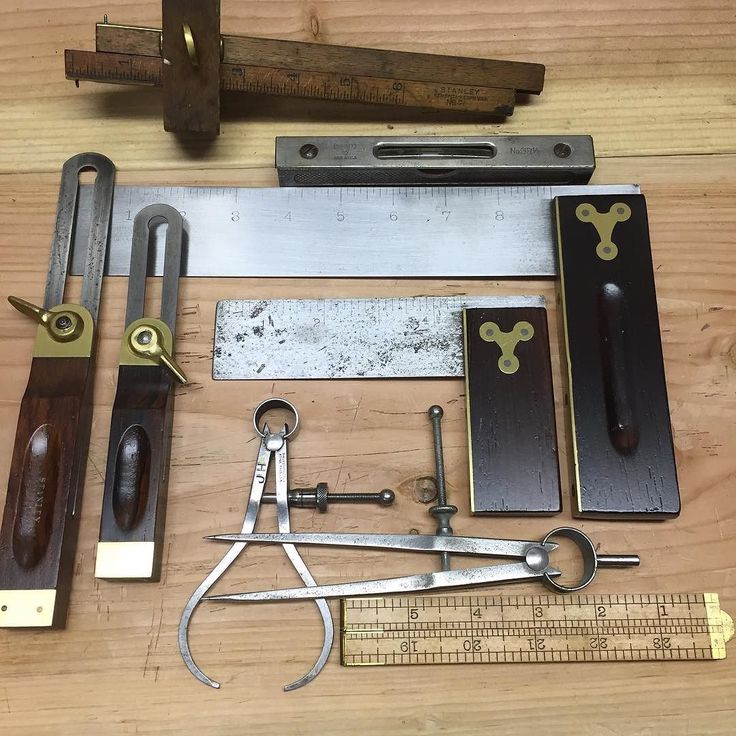

Маркировочные и измерительные инструменты
Режущие инструменты
Инструменты для планирования
Бурные инструменты
Пошаговые инструменты
Использование и разнообразные инструменты

1. Marking Tools 9003

. для того, чтобы можно было гарантировать истинную и точную работу. Наиболее распространенными из таких инструментов являются:
Правила

Правила различных размеров и конструкций используются столярами для измерения и разметки размеров, но обычно они работают с четырехкратным правилом для коробчатого дерева в диапазоне от 0 до 60 см . Это градуировано с обеих сторон в миллиметрах и сантиметрах, и каждая складка имеет длину 15 см . Все четыре части соединяются друг с другом с помощью шарнирных соединений , которые делают весы разборными.

Для больших размеров плотники используют гибкую линейку рулетки. Такие правила очень полезны для измерения изогнутых и угловатых поверхностей.

Поверочная линейка

Поверочная линейка представляет собой обработанную плоскую деталь из дерева или металла с прямыми и параллельными краями. Одна из продольных кромок в целом выполнена выровненной. Это используется для проверки правильности больших поверхностей и краев.

Пробный угольник

Пробный угольник — это столярные инструменты, используемые для маркировки и проверки углов 90° . Он состоит из стального лезвия, вклепанного в ложу из твердой древесины, на рабочей поверхности которой имеется защитная латунная накладка. Другой тип – цельнометаллический квадрат со стальным лезвием и чугунной ложей. Размеры варьируются от 150 до 300 мм, в зависимости от длины лезвия.

Угловой угольник

Угловой угольник используются для измерения угла 45° . Они сделаны полностью из металла с никелированным покрытием или со стальным лезвием и ложей из черного дерева или розового дерева. Длина лезвия варьируется от 200 мм, 250 мм и так далее до максимальной длины 300 мм.

Угловой угольник

Угловой угольник , показанный на рисунке, похож на примерный угольник, но имеет лезвие, которое можно поворачивать на любой угол от 0 до 180°. Этот инструмент регулируется путем ослабления поворотного винта подходящего размера в крепежном винте, входящем в прорезь в лезвии.

Комбинированный угольник

Некоторые столяры предпочитают комбинированный угольник , который подобен комбинированному набору, используемому для работы на верстаке. Это комбинация угольника, скоса под углом 45 градусов, угольника, линейки, линейки и искателя центра.

Разметочный нож

Разметочный нож (рис. 10.8) служит для преобразования карандашных линий в линии реза. Они сделаны из стали, один конец которой заострен, а другой конец имеет острую режущую кромку.

Калибры

Калибры в столярных инструментах используются для разметки линий, параллельных краю куска дерева. Он состоит из небольшого штока, скользящего в прикладе. На стержне имеется одна или несколько стальных маркировочных точек или режущий нож. Приклад устанавливается на нужное расстояние от стального острия и фиксируется винтом с накатанной головкой. Затем калибр плотно прижимают к краю дерева и толкают вдоль острого стального наконечника, обозначающего линию.

Разметочный шаблон имеет одну отметку. Это дает точную линию разреза, параллельную истинной кромке, обычно с зерном. Панельный калибр длиннее маркировочного шаблона и используется для измерения линий на более широких поверхностях.

Врезной калибр имеет две точки маркировки: одна закреплена рядом с концом стержня, а другая прикреплена к латунной скользящей планке. Эти два зуба вырезают две параллельные линии, называемые врезными линиями.

Режущий калибр имеет режущий нож, удерживаемый клином, так что его выступ может изменяться в зависимости от глубины реза. Этот шаблон полезен для измерения тонких глубоких линий для таких соединений, как «ласточкин хвост» на широкой древесине, для вырезания краев канавок, для инкрустации, прорезания очень тонких материалов для изготовления небольших полос и вырезания небольших пазов.

Крыльчатый компас

Крючковый компас состоит из двух тонко заостренных стальных ножек, которые устанавливаются в нужное положение и удерживаются установочным винтом и квадрантом. Они используются при отступлении от ряда равных промежутков, маркировке кругов или дуг, а также при проведении параллельных линий для прямых или криволинейных работ.

Траммель

Траммель представляет собой форму буссоли с деревянной балкой для работы, выходящей за рамки компаса. Разделитель. Разделители имеют оба конца, заточенные в стиле игольного острия для разделения центров.

Штангенциркуль

Штангенциркуль — столярный инструмент, используемый для измерения наружного и внутреннего диаметра и т. д., особенно там, где измерение сечения невозможно.

Ватерпас и отвес

Используются для проверки положения больших поверхностей. Уровень проверяет горизонтальность. Отвес проверяет вертикальное положение. Комбинация этих двух дает прямой угол, и они используются там, где пробный квадрат был бы слишком мал.

2. Режущие инструменты

Другое имя в списке столярных инструментов — Режущие инструменты. К режущим инструментам относятся пилы, стамески и стамески.

Пилы

Пила , вероятно, является наиболее часто используемым деревообрабатывающим инструментом, главным образом потому, что неопытные пользователи слишком сильно нажимают на нее. При резке поперек волокон от зубьев пилы требуется другое действие, чем при рыхлении вдоль волокон. Поэтому используются разные типы пил, так как один тип не может успешно выполнять обе работы. Пила обычно характеризуется длиной лезвия, измеренной вдоль зубчатой кромки, и шагом зубьев, выраженным в миллиметрах. На рис. 10.10 показаны различные типы широко используемых пил.

1. Rip Saw

2. Cross-Cut-Saw

3. Панель SAW

4. Tenon или Back Saw

5. Лучковая пила

7. Копировальная пила

8. Циркулярная пила

9. Ковровая пила

Стамески Столярные инструменты
9004 9004 Наиболее часто используемые включают более прочные стамески , либо квадратные , либо скошенные края , стамески и врезные стамески . Обычно они определяются длиной и шириной лезвия.
1. Firmer Phisel
2. Bevel Edge Firmer
3. ПЛОНА ПЛОНА

4. Mortice Shisel

Строки

Gouges

. находиться внутри или вне земли.

Внутренние борозды используются точно так же для внутренних изогнутых краев, как долото для прямых; наружные борозды используются для криволинейных полостей. Внешние борозды известны как более прочные борозды , а внутренние борозды называются разметочными бороздами . Когда последние делаются длинными и тонкими, они представляют собой выбоины. Долота изготавливаются с большим количеством различных кривых для разных работ, а размер варьируется от 6 мм, с промежуточными размерами до максимальной ширины 40 мм.
3. Рубанки
Рубанок можно сравнить с долотом, вставленным в блок металла или дерева, а его лезвие режет точно так же, как широкое долото. Плоскости, как правило, используются для домкрата, примерки и сглаживания и известны как плоскостопие . Кроме того, существуют и другие рубанки в качестве столярных инструментов, которые используются для специальных работ.
1. Рубанок домкрата
2. Рубанок примерочный
3. Рубанок примерочный
4. Smoothing plane
5. Rebate plane
6. Plough plane
7. Spokeshave
8. Router
9. Metal plane
10 Специальный рубанок
4. Расточные инструменты
Расточные инструменты часто необходимы для выполнения круглых отверстий в древесине, и они выбираются в зависимости от типа и назначения отверстия. Среди них скоба , буравчик , скоба , бит и сверло .
Скоба и буравчик
Скоба и буравчик , показанные на рис. 10.24, являются ручными инструментами и используются для просверливания небольших отверстий, например, для закручивания шурупа или большого гвоздя.
Скоба
Скоба — это инструмент, используемый для удержания и поворота долота при бурении отверстий. Он имеет две губки, которые захватывают конец сверла особой формы. Обычно используются два типа скоб – храповая скоба и колесная скоба. Храповая скоба наиболее удобна для поворота бит и сверл всех видов, поскольку ее можно приспособить (а) для работы в стесненных условиях и (б) когда рез особенно тяжелый и желательно потянуть рукоятку на четверть оборота. Только. Храповая скоба показана на рис. 10.25. Колесная скоба (рис. 10.26) предназначена для крепления сверл с круглым и цилиндрическим хвостовиком. Эти столярные инструменты незаменимы для точного и быстрого вырезания небольших отверстий.
Бит
Большинство других форм расточных инструментов состоят из «бит». Наиболее распространенные типы используемых насадок показаны на рис. 10.27 и описаны ниже:

Насадная насадка: Эта насадка используется для сверления отверстий диаметром до 12 мм, не требующих высокой степени обработки или размера.
Спиральное или буровое долото: Имеет резьбовое острие и спиральный или скрученный стержень. Это сверло производит длинное, чистое и точное отверстие как поперек волокон, так и поперек волокон. Это может быть получено в размерах от 6 до 35 мм в диаметре. Более короткий тип называется битами для дюбелей и используется для подготовки точных отверстий для установки дюбелей. правда и
Расширительное долото : В расширительном долоте основной резец можно отрегулировать для изменения диаметра в определенном диапазоне. Он фиксируется на нужной отметке на шкале и фиксируется пластиной и винтом. Расширительные долота изготавливаются четырех типоразмеров со сменными резцами для бурения отверстий диаметром от 12 до 125 мм.
Центральный бит : Центральный бит является наиболее распространенным. Он используется для формирования неглубоких отверстий поперек волокон. Центровочные долота производят точное и чистое отверстие и могут иметь диаметр от 3 до 35 мм.
Сверло Форстнера : Чрезвычайно полезно для просверливания чистого отверстия частично через кусок дерева и для очистки углублений. У него есть небольшая центральная точка для начала, а затем он направляется своим внешним ободом.
Зенковка: Используется для формирования отверстия под головку винта с потайной головкой.
В дополнение к вышеперечисленному имеются, менее важные, насадки с наконечником, насадкой-ложкой, насадкой с губой и шпорой, насадкой для отвертки и т. д.
Сверло
Сверла Морзе очень удобны для сверления отверстий под винты, особенно при использовании с колесным ключом. Это приспособлено для сверления отверстий, когда рабочие инструменты по дереву будут испорчены.
Развертки представляют собой конические насадки в форме насадок, используемые для расширения отверстий.
5. Ударные инструменты
Ударные инструменты в списке столярных инструментов включают молотки и молотки .
Молоток
Инженеры используют молотки с шаровым бойком , столярные молотки крестообразные и молотки с когтями . Молоток Уоррингтона , показанный на рис. 10.29, в основном используется для слесарных работ и всех легких работ. Головка отлита из стали, лицевая сторона и закалка закалены; древко, плотно вставленное в головку, сделано из дерева или бамбука. Эти молотки идентифицируются по размеру и весу: от № 00 от 200 г до № 6 550 г.
Плотник чаще отдает предпочтение гвоздодерному молотку (рис. 10.28), поскольку он выполняет двойную функцию молотка и клещей и, следовательно, занимает более видное место в списке столярных инструментов. Коготь используется для выдергивания случайно согнутых при забивании гвоздей. Эти молотки производятся в количестве от 1 до 4, весом 375, 450, 550 и 675 грамм.
Киянка
Киянка, показанная на рис. 10.30, представляет собой молоток с деревянной головкой круглого или прямоугольного сечения. Поразительное лицо сделано плоским для работы. Молоток используется для нанесения легких ударов по режущим инструментам с деревянной ручкой, таким как долото и долото.
6. Удерживающие инструменты
Чтобы столяр мог аккуратно распилить древесину, ее необходимо удерживать неподвижно. Существует ряд столярных инструментов и приспособлений для удержания древесины, которые имеют свое назначение в зависимости от типа резания.
Настольные тиски
Настольные тиски , показанные на рис. 10.31, используются чаще всего. Одна челюсть закреплена на боковой стороне стола, а другая подвижна с помощью винта и рукоятки. Все тиски изготовлены из железа и стали, губки облицованы поверхностью твердой древесины, которая не оставляет следов и при необходимости может быть заменена.
Ограничитель скамьи
Ограничитель скамьи представляет собой просто деревянный брусок, выступающий над верхней поверхностью скамьи. Это делается для того, чтобы древесина не двигалась вперед при строгании.
Крепление для скамейки
Крепление для скамьи, показанное на рис. 10.32, изготовлено из чугунной стойки, с квадратной резьбой на стальном стержне, с легкой ручкой тисков и кованым стальным рычагом. Просверлив ряд отверстий в верхней части скамьи, фиксаторы могут зафиксировать работу в любом желаемом положении. Это полезно для удержания куска дерева на скамейке, когда использование тисков нецелесообразно.
Скоба для створки
Скоба для створки или стержневая скоба на рис. Состоит из стального стержня прямоугольного сечения, с фитингами из ковкого чугуна и стальным винтом. Он используется для удержания широких изделий, таких как рамы или столешницы.
G-скоба
G-образная скоба на рис. 10.34 используется для небольших работ. Он состоит из поворотной рамы из ковкого железа и стального винта, к которому крепится винт с накатанной головкой.
Ручной винт
Ручной винт на рис. 10.35 используется там, где требуется более широкая область давления, чем та, которая обеспечивается G-образной скобой. Он состоит из двух стальных винтов, прикрепленных к двум губкам из дерева.
РАЗНЫЕ СТОЛИЧНЫЕ ИНСТРУМЕНТЫ
Рашпили и напильники
Они полезны для очистки некоторых изогнутых поверхностей. Например, некоторые вогнутые формы настолько малы, что спицы не могут войти в них, и здесь бесценен напильник. Царапины, оставленные напильником, можно удалить скребком и стеклянной бумагой. Инструменты Surform, представленные Stanley Tools, содержат множество мелких режущих зубьев, каждый из которых действует как долото или маленький рубанок. Зубы не склонны легко давиться. Лезвия одноразовые и при затуплении подлежат замене. Доступны плоские, выпуклые и круглые лезвия. Иллюстрации приведены на рис. 10.36.
Скребок
Как следует из названия, он соскребает (или, точнее, срезает) очень мелкую стружку с дерева. Скребок на рис. 10.37 состоит из куска тонкой стали, подвергнутой закалке и отпуску. Прекрасная кромка получается путем продавливания или полировки кромки металла с образованием так называемого «заусенца».
Масляный камень
Масляный камень является неотъемлемой частью набора инструментов плотника. Нефтяные камни могут быть как натуральными, так и искусственными. Наиболее известными разновидностями камней для отверток являются карборунд, васита, турецкий и индийский. Они могут быть получены в различных сортах, известных как грубые, средние или мелкие.
Стеклобумага
Если поверхность покрыта бесчисленными мелкими дефектами настолько малыми, что никакой другой режущий инструмент не годится, следует использовать стеклобумагу. Он состоит просто из маленьких частиц стекла, прилипших к листам бумаги; именно острые края этих частиц режут древесину.
Стеклобумага изготавливается различных марок в зависимости от размера частиц стекла. Эти сорта обозначаются цифрами, такими как 00, 1 и т. д.
Клещи
Клещи, показанные на рис. 10.38, в основном используются для вытаскивания гвоздей, кнопок и т. д. Они состоят из двух рычагов, один из которых имеет шаровидный конец, а другой конец имеет зубчатый конец для извлечения небольших кнопок.
Отвертка
Отвертки используются для завинчивания или отвинчивания шурупов, используемых в деревообработке. Они могут быть различных форм и размеров, но показанная на рис. 10.39, известная как «шкафная отвертка», считается наилучшей.
Отвертка с храповым механизмом (рис. 10.40) очень удобна для поворота винтов на несколько градусов в неудобных и ограниченных пространствах.
MCQ по столярным инструментам
Что из следующего не является инструментом для маркировки?
a) Стамеска
b) Фаска
c) Квадрат
d) Разметочный нож
Ответ: a
Объяснение: Маркировочный инструмент — это инструмент, который используется для разметки линий на дереве. Скошенный, квадратный и разметочный нож являются примерами инструментов для маркировки. Долото – это режущий инструмент, который используется для резки формирующих швов.

Счет используется для __
A) Установка правых углов
B) Углы настройки, отличные от правого угла
C) Ружание древесины
D) Резка. Bevel — это инструмент для маркировки. Он используется для установки углов, отличных от прямого угла. В случае постановки прямых углов используется угольник.
1. Врезной калибр используется для разметки линий, перпендикулярных краям.
  a) Верно
  b) Ложно
Ответ: b
Объяснение: Врезной калибр используется для разметки линий, параллельных краям. Вместо врезного шаблона можно также использовать маркировочный шаблон для разметки линий, параллельных краям.
1. Что из перечисленного не является режущим инструментом?
  a) Циркулярная пила
  b) Стамеска
  c) Плоскогубцы
  d) Копировальная пила
Ответ: c
Объяснение: Циркулярная пила, копировальная пила и более жесткое долото являются примерами режущих инструментов. Плоскогубцы используются для удаления поврежденных ногтей.
1. Что из нижеперечисленного не является буровым инструментом?
  a) Храповая скоба
  b) Отвертка
  c) Буровая насадка
  d) Остроконечное шило
Ответ: b
Пояснение: Сверлильный инструмент используется для просверливания отверстий в деревянных элементах. Храповая скоба, сверло и остроконечное шило являются примерами бурильных инструментов. Отвертка используется для забивания гвоздей и шурупов.
1. Какой из следующих режущих инструментов используется для резки древесины?
  a) Копилка
  b) Торцовочная пила
  c) Циркулярная пила
  d) Шиповидная пила
Ответ: c
Пояснение: Циркулярная пила используется для резки дерева. Для резки деревянных элементов используются торцовочная пила и поперечная пила. Шиповидная пила используется для резки формирующих швов.
1. Пила типа «ласточкин хвост» используется для резки __
  a) Древесина
  b) Древесина
  c) Лиственная древесина
  d) Фанера
Ответ: a Пояснение: Ласточкин хвост — это режущий инструмент, который используется для резки деревянных элементов. Другими инструментами, которые можно использовать для резки древесины, являются копровая пила и поперечная пила.
1. Какой из следующих расточных инструментов используется для глубокого растачивания?
  a) Центровочное сверло
  b) Шнек
  c) Буравчик
  d) Шило
Ответ: b
Пояснение: Бур – это инструмент, который используется для глубокого сверления. Центровочное сверло используется для сверления отверстий различных размеров и форм. Гимлет используется для растачивания небольших отверстий. С помощью шила можно сделать маленькие и тонкие отверстия.
1. Что из следующего не является инструментом планирования?
  a) Плоскость розетки
  b) Плоскость бортика
  c) Плоскость домкрата
  d) Плоскость фальца
Ответ: a
Объяснение: Инструменты планирования используются для планирования поверхностей. Примерами инструментов планирования являются плоскость уступа, плоскость домкрата и плоскость фальца. Они также используются для вырезания небольших молдингов по краям.
1. __ Используется для заточки различных инструментов.
  a) Молоток
  b) Масляный камень
  c) Клещи
  d) Храповая скоба
Ответ: b
Пояснение: Масляный камень используется для заточки различных инструментов и лезвий. Молоток-гвоздодер используется для забивания гвоздей и шурупов. Щипцы используются для удаления поврежденных ногтей. Скоба с трещоткой — скучный инструмент.
Мы попытались охватить почти весь список столярных инструментов и их использование, которые распространены в деревообрабатывающей промышленности. Надеюсь, вам понравилась статья. Пожалуйста, оставьте свой отзыв в разделе комментариев ниже.
Ознакомьтесь с другими важными темами
Литейные инструменты и оборудование — список, названия и изображения
Методы испытания песка — полный процесс
Типы дефектов литья — полный обзор
Формовочный песок — свойства, типы, процесс, MCQ
Планировка завода – типы, цели, принципы, преимущества
224.790 Плотницкие инструменты Стоковые фотографии и изображения
Азиатский отец учит своего сына заниматься столярным делом дома. PREMIUM
Иллюстрация концепции сборки мебели. рабочие производства с профессиональными инструментами. Помощь профессионала мебельного магазина. плоская мультяшная векторная иллюстрацияPREMIUM

Электрические ручные инструменты, шлифовальный станок из красного дерева, электролобзик, беспроводная дрель и небольшой погружной фрезерный станок, портативный мини-фрезерный станок по дереву на старинном деревянном фоне. раб.ПРЕМИУМ
Набор различных столярных элементов. ПРЕМИУМ
Набор различных строительных инструментов. в их доме. концепция хороших отношений с хобби или деятельностью в счастливой семье. ПРЕМИУМ
Маленький мальчик с молотком делает ремонт. ребенок активно участвует в рукоделии.ПРЕМИУМ
Мотомастерская с набором ручных инструментов. верстак с наборами ключей, отвертки, плоскобец, изолента, клейкая лента на стене. стол с деталями мотоцикла, тиски. рабочее место для автомеханикаPREMIUM
Пожилая пара, работающая в столярной мастерскойPREMIUM

Старший азиатский плотник и внук делают деревянный птичий домик дома. маленькая азиатская девушка, работающая в столярной мастерской. PREMIUM
Фотография красивого осторожного парня в полный рост, покрывающего стол ручной работы, масляный лак, кисть, собственный деревянный бизнес, столярная мастерская, гараж в помещении, PREMIUM
Крупный план. плотник с руками, защищенными перчатками, с карандашом и счетчиком отмечает измерение на деревянной доске. строительная промышленность, столярная мастерская. ПРЕМИУМ
Студенты в классе деревообработки. ПРЕМИУМ
Различные крепежные детали, расходные материалы и ручные инструменты в беспорядке на деревянном столе. Концепция обустройства дома своими рукамиPREMIUM
Сборка мебели из ДСП с помощью аккумуляторного шуруповерта в домашних условиях. Улыбающийся молодой занятой мужчина с умными часами завинчивает детали стола с помощью электродрели, в интерьере гостиной, копией пространства. ПРЕМИУМ

Набор инструментов на металлической доске в гараже. ПРЕМИУМ
Плотник в столярной мастерской, держит каску, защитные очки, кожаные перчатки, хирургическую маску для предотвращения заражения коронавирусом и аккумуляторную дрель. Предотвращение пандемии covid-19. PREMIUM
Старинный ящик плотника с инструментами на деревенском деревянном столе. PREMIUM
Разводной гаечный ключ, концепция обслуживания ремонта. изолированные на белом фонеPREMIUM
Улыбающаяся мастерица шлифовка бревен с помощью специальной машины. красивая женщина в защитных очках. концепция столярного цеха и деревообработки. гендерное равенство. мужская профессияPREMIUM

Плотник в столярной мастерской делает знак “ОК” большим пальцем вверх. ПРЕМИУМ
Концепция многозадачности. разнорабочий с различными инструментами на белом фонеPREMIUM
Инженер в столярной мастерской носит хирургическую маску для предотвращения распространения коронавируса, показывает знак “ОК” с большим пальцем вверх. предотвращение пандемии ковид-19 на рабочем месте. ПРЕМИУМ
Пожилой плотник использует щетку на недостроенном стуле.0005
Мужчина делает ремонтные работы дома, сверля дерево сверлом на шкафчике. ПРЕМИУМ
Мастер делает ремонтные работы в доме, используя молоток для забивания гвоздя в кирпичную стену и концепцию дизайна интерьера. ПРЕМИУМ
Инструменты, висящие на стене в столярная мастерская. пилы, отвертки, лобзики, молотки, дрели и т. д. сцена мастерскойPREMIUM
Мужчина работает в столярной мастерской.
плотник, работающий на деревообрабатывающих станках в столярной мастерской. ПРЕМИУМ
Женщина-плотник делает деревянные поделки с помощью промышленных инструментов и оборудования. векторные иллюстрации умелой женщины, работающей в мастерской или столярной мастерской.PREMIUM
Деревянные бревна материалы и набор инструментов плотника, плоские векторные иллюстрации изолированы.PREMIUM
Инструменты разнорабочего на белом столеPREMIUM
Бесшовный фон с инструментами и инструментами. силуэты ремонтных инструментов повторяющийся узор. векторная иллюстрация для вашего графического дизайна. ПРЕМИУМ
Различные строительные инструменты на белом фоне. PREMIUM
Набор ручных инструментов. оборудование на деревянном фонеPREMIUM
Деревянная столярная коробка с инструментами на деревенском деревянном столеPREMIUM
Набор гаек, болтов, шурупов, дюбелей, гвоздей и мебельных уголков на цветном деревянном фонеPREMIUM

Плотник измеряет доски на столеPREMIUM
Вид сверху старый строгальный станок и другие старинные столярные инструменты в столярной мастерской. PREMIUM
Счастливого Рождества и счастливого нового года удобная концепция фона строительных инструментов. удобный дом починить подручные инструменты с рождественским орнаментом на деревенском деревянном столе. ПРЕМИУМ
Азиатский отец смотрит внимательно, сын использует пилу с древесиной на своем плотницком рабочем месте со счастливыми эмоциями. азиатская семейная концепция, чтобы оставаться дома и наслаждаться хорошими отношениями хобби вместе. PREMIUM
Пластиковые пружинные зажимы зажимают, чтобы склеить два куска дерева. PREMIUM
Набор столярных и столярных инструментов. ремесленное оборудование столярной мастерской, векторная ручная иллюстрация эскиза. элементы дизайна деревянных материалов и мебельной промышленности. PREMIUM

Потребители в магазине «сделай сам». векторная иллюстрация инструментов для ремонта дома и отделов магазинов в плоском стиле с рисованной надписью. идеально подходит для плаката, баннера или флаера хозяйственного магазинаPREMIUM
Работник укладывает ламинат в новом доме. ПРЕМИУМ
Инструменты для работы по дереву, гравировка, набор ручной пилы, топор, строгальный станок, бензопила, изолированная векторная иллюстрация. удобный ремонт дома сделай сам удобные инструменты с украшением рождественского орнамента на деревенском деревянном столе. ПРЕМИУМ
Отец и сын мечтают о будущей карьере в архитектуре или строительстве. детство, концепция роста ребенка.ПРЕМИУМ
Набор столярных инструментов на сером фонеPREMIUM
Гаечные ключи на натуральном деревянном фоне.PREMIUM

Плотницкие инструменты столяры рубанки стамески ручная пила молотки ящик для инструментовPREMIUM
Плотник и его сын мастерят или ремонтируют на верстаке в гараже. векторная карикатура на интерьер мастерской со столярными инструментами и инструментами. мальчик с молотком помогает отцуPREMIUM
Набор столярных инструментов на деревянном фонеPREMIUM
Рабочие инструменты на белом фоне.PREMIUM
Маленький мультяшный плотник, работающий с деревом. PREMIUM
Значок строительного инструмента на белом фоне. ручные инструменты. оборудование на деревянном фонеPREMIUM
Великолепные старинные инструменты для резьбы по дереву и строительства, создания великолепных пиломатериалов и произведений искусства из дереваPREMIUM
Коллекция старых ржавых стамесок из углеродистой стали с разделочным молотком сзади на фоне темной текстуры в студииPREMIUM
Съемка видеоурока, современный блог и инструкция по самостоятельной сборке мебели. счастливый привлекательный молодой человек с чашкой чая смотрит на телефон в веб-камеру, в интерьер гостиной с инструментами, пустое пространствоPREMIUM
Концепция мастерства и ручной работы, проиллюстрированная набором из двух столярных молотков на старом деревенском деревянном верстакеPREMIUM
Вид сверху на молоток и столярные инструменты на старинном деревянном столе. стройиндустрия, сделай сам. text space.PREMIUM
Профессиональный сборщик паркета с раскройным станком в руке сидит на полу и собирает паркет. горизонтальная композиция.PREMIUM
Значки плотника задают цвет линииPREMIUM
Концепция плотницких работ, иллюстрированная ручной пилой для ДСП, мастерства и работы по дереву на фоне темной текстурыPREMIUM
Портрет красивого плотника, работающего с доской в мастерскойPREMIUM
Портрет улыбающегося мальчика-плотника в оранжевом рабочем комбинезоне, позирующего, держащего в руках плоскогубцы, веселящегося на белом изолированном фоне. детский костюм на праздник PREMIUM
Пожилой плотник в очках выравнивает недоделанный стул. мастерская на заднем плане.PREMIUM
Плотник показывает покупателю образцы деревянного плинтуса и выбирает цвет, укладку пола и рабочие инструменты на заднем плане.0005
Стол инженера-строителя и архитектора с проектами домов, ноутбук, инструменты, вид сверху, мужские руки держат образцы дерева. ПРЕМИУМ
День отца и ребенка, концептуальный столярный инструмент, подарок из дерева, дом ручной работы. ПРЕМИУМ
Соединительный материал для мебели. для сборки мебели дома своими руками. Улыбающийся миллениал в беспроводных наушниках делает стул из инструментов, показывает пальцем на детали и смотрит в телефон. ПРЕМИУМ
Плотник, изолированный на белом фоне, носит хирургическую маску для предотвращения распространения коронавируса, показывает знак “ОК” с большим пальцем вверх. предотвращение пандемии ковид-19 на рабочем месте. ПРЕМИУМ
Человек, работающий над проектом «сделай сам» и измеряющий деревянную доску рабочими инструментами вокруг, руки крупным планом. иллюстрация. инструменты плотника для ремонта и работы по дереву, ручная пила по деревянной ручке и плоскости. изолированные на белом фоне.ПРЕМИУМ
Вид сверху на старинные технические инструменты на коричневом деревянном фоне. ПРЕМИУМ
Набор старинных столярных инструментов с щипцами, долотами, сверлами, долотами и другими для грандиозной ручной работы. ПРЕМИУМ
Старший плотник работает на компьютере и смотрит в камеру мастерскаяPREMIUM
Концепция обустройства дома – деревянная модель дома на доске с рабочими инструментамиPREMIUM
Коробка с различными плотницкими инструментами, изолированными на беломPREMIUM
Коллекция старинных деревообрабатывающих инструментов на грубом верстаке и пустом пространстве для копирования: столярные изделия, мастерство и концепция ручной работы, квартира ЛАЙПРЕМИУМ
Рабочие инструменты на деревянном деревенском фоне.
