Паяльник перестал нагреваться: устройство, что делать, если не работает паяльник и перестал нагреваться

   14.10.1978  Комментировать

Содержание

устройство, что делать, если не работает паяльник и перестал нагреваться

Ручной инструмент – электрический паяльник, используется с целью создания прочного соединения двух небольших металлических деталей. Процесс этот осуществляется при помощи припоя, который при нагреве имеет температуру плавления меньше, чем плавкость металлических соединяемых заготовок. Этот прибор работает от сети электропитания с напряжением 220 В. Паяльники могут обладать различной степенью мощности и температурой нагрева. В случае поломки электрический паяльник вполне можно отремонтировать своими руками.

Устройство паяльника

Электропаяльник считается надежным устройством и при соблюдении правил эксплуатации служит исправно долгие годы – у некоторых мастеров в рабочем состоянии сохранились инструменты еще советского периода.

Например, в те времена был популярен молотковый медный жаровой паяльник, какими сейчас уже вряд ли кто пользуется.

Современные паяльники, особенно китайского производства, могут иметь более низкий ресурс долговечности и нередко по тем или иным причинам выходят из строя.

Чтобы знать, как устранить в электропаяльнике неисправности, следует ознакомиться с устройством его работы. Главными компонентами этого электрического ручного инструмента являются:

  • медный стержень;
  • элемент нагрева;
  • рабочая часть в виде жала;
  • держатель паяльника;
  • шнур электропитания.

Стержень электропаяльника выполнен из медного сплава, этот металл быстро разогревается под действием встроенного в прибор электронагревателя, состоящего из нихромовой спирали.

Иногда вместо нихрома в качестве нагревателя применяется керамический токопроводящий элемент. Мощность электропаяльника зависит от диаметра нихромовой проволоки нагревателя – чем этот диаметр больше, тем, соответственно, выше рабочая мощность электроприбора.

Стержень в электропаяльнике разогревается до такой температуры, которая требуется, чтобы расплавить состав припоя. Поверхность стержня, состоящего из меди, обладает высокой степенью теплопроводности, таким образом, нагреватель отдает свое тепло, которое переходит на рабочее жало паяльника. Жало имеет вид длинного стержня, сплюснутого на конце или заостренного.

Медный стержень электроинструмента располагается в металлическом кожухе в виде трубки. Чтобы обеспечить его изоляцию и разделить с нагревательным элементом, применяется изоляционный материал, который фиксируется на стыке стержня и нихромовой проволоки. В качестве электроизоляции в электропаяльнике используется слюда или стеклоткань. Именно поверх этого изоляционного материала и выполняется намотка нихромовой проволоки.

Электропаяльник снабжен специальным держателем, внутри которого расположен канал, где протянут шнур электропитания. Этот провод подает электрический ток на нагревательный элемент. Материалом держателя может быть как термостойкая пластмасса, так и древесина.

При включении шнура в электророзетку паяльник начинает разогреваться, и через пару минут инструмент будет готов к применению.

Причины и признаки поломки

Нередко пользователи замечают, что новый электропаяльник дымит, однако это не является поломкой. Дело в том, что при нагреве происходит окисление меди и образование оксидной пленки. Чтобы жало паяльника не дымило и хорошо набирало припой, его следует предварительно подготовить – то есть облудить.

Реальной и наиболее распространенной поломкой в электропаяльнике является выход из строя системы нагрева – нихромовой проволоки или керамического нагревателя. Такая проблема может проявить себя тем, что электропаяльник перестал нагреваться или напротив, перегревается.

Причиной отсутствия нагрева медного стержня паяльника могут стать:

  • неисправность электропровода или электрической вилки;
  • отсутствие контакта между электропроводом и нагревательным элементом;
  • нагревательный элемент перегорел и не выполняет нагрев стержня паяльника.

Все эти проблемы легко диагностируются и устраняются в домашних условиях, поэтому не стоит спешить покупать новый инструмент – можно отремонтировать ваш старый.

Диагностику неисправностей поможет выявить ампервольтметр, который и найдет участок обрыва электрической цепи.

В некоторых случаях, когда поломок в электроцепи у паяльника нет, причиной его плохой работы могут стать следующие обстоятельства.

  • Жало электропаяльника расположено неправильно. Для устранения неисправности нужно чуть глубже поставить жало внутри корпуса инструмента и зафиксировать его в этом положении. В ситуациях, когда стержень жала оказался коротким, придется менять его полностью, выбирая нужный размер.
  • На поверхности жала образуется окалина. Этот недостаток легко устраняется при помощи обработки поверхности жала мелкозернистой наждачной бумагой. После выполнения зачистки жало нужно нагреть, а затем поместить его кончик в канифоль и растереть состав на металлической оплетке, куда нанесен припой. После такого лужения на жале электропаяльника появится равномерный и тонкий слой припоя, а окалина больше не будет помехой для паяния.

Важно во время выполнения работ регулярно устранять окалины – то есть очищать жало паяльника.

Случается, что некорректная работа электропаяльника происходит по причине того, что в припое содержится слишком большое количество свинца, поэтому работать с ним нужно не перегревая паяльник, выбирая правильную мощность. Другим вариантом плохого нагрева стержня паяльника может стать неправильная форма жала. Наиболее эффективно нагревается стержень, если он имеет скошенный овальный срез.

Как починить?

Чтобы выполнить ремонт электрического паяльника своими руками в домашних условиях, потребуется разобрать электроинструмент, при этом не важно, имеет он с пластиковую ручку или с деревянную. Нередко электропаяльник не паяет и не греет – так происходит, если испорчена вилка электропровода.

В этом случае вилку придется заменить и поставить новую. Современные модели часто бывают оснащены неразборными моделями вилок, в таком случае ее просто обрезают и вместо нее устанавливают разборную модель.

Если есть подозрения, что у электропаяльника имеется неисправность шнура, проверить это можно прибором ампервольтметром. И если догадка подтвердится, шнур также подвергается полной замене.

В случае, когда внутри инструмента нарушен контакт сетевого электрошнура и нагревательного элемента

, паяльник разбирают и проводят переподключение контакта шнура, удалив его небольшую старую часть. Если вышел из строя сам нагревательный элемент, то диагностировать такую поломку можно при помощи ампервольтметра, а при его отсутствии – путем исключения остальных вышеперечисленных вариантов неисправностей.

В случае необходимости замены нагревательного элемента выполняются следующие действия.

  • Потребуется взять сопротивление марки ПЭВ-10 керамического типа, номинал которого равен 1-1,5 Ом. В резисторе имеется отверстие, расположенное по центру. В это отверстие можно легко поставить жало электропаяльника, причем вам не потребуется выполнять дополнительную подгонку элементов друг к другу.
  • Следующее действие – нужно удалить сгоревший нагревательный элемент.
    Для этого на металлическом кожухе, защищающем нагревательный элемент, в месте расположения продольного шва потребуется выполнить распил, приблизительно до середины трубки. Затем трубку-кожух разворачивают и срезают у нее уголки в месте получившегося углубления. Это действие поможет предотвратить контакт металлической трубки с контактами сопротивления ПЭВ-10.
  • Сопротивление ПЭВ-10 теперь будет играть роль нагревательного элемента, его мы и поставим в углубление кожуха-трубки. После этого отогнутые лепестки нужно вернуть на свои места и закрепить их при помощи небольших аккуратных хомутиков из проволоки.
  • Далее потребуется подключить электрошнур и подать на сопротивление напряжение. С этой целью зачищают электропровод от изоляционной обмотки на длину примерно 2 см от его конца. Затем зачищенные концы провода обматывают асбестовой нитью – делать это нужно плотно, без единого промежутка.
  • Заизолированные асбестовой нитью концы провода проводят через канал рукоятки паяльника и подсоединяют к контактам сопротивления. Место вывода нагревателя также нужно изолировать асбестовой нитью. Провода внутри корпуса необходимо разместить так, чтобы они не касались друг друга – для этого еще раз следует выполнить обмотку обоих проводников асбонитью, сложив их вместе.

После выполнения замены нагревательного элемента выполняется сборка ручки электрического паяльника и проверяется его работоспособность.

В процессе выполнения ремонта электрического паяльника могут оказаться полезными следующие рекомендации специалистов.

  • В процессе ремонта нельзя надолго оставлять электропаяльник во включенном состоянии. При наличии в нем неисправностей и при замене спирали может случиться короткое замыкание электроцепи.
  • В процессе выполнения перемотки спирали нагревательного элемента нужно следить за тем, чтобы витки не соприкасались, и между рядами прокладывать слюду.
  • Если произошло перегревание жала и его подплавление, этот участок нужно хорошо заизолировать при помощи изоленты и кембрика, которые крепят на область повреждения жала.

В процессе работы с электрическим паяльником во избежание появления неисправностей необходимо устранять воздействие механических нагрузок в области крепления к нагревателю электрошнура, а также беречь от повреждений сам шнур и его электровилку.

Выполняя процесс паяния, важно выбрать правильный температурный режим, предупреждающий чрезмерное перегревание электроприбора.

О том, как отремонтировать паяльник, смотрите в следующем видео.

Как отремонтировать электропаяльник —

как правильно эксплуатировать, а также выявить причину поломки и починить электроинструмент, в том числе мощностью 25 Ватт?

Электрический паяльник — это ручной инструмент для соединения деталей. Такое свойство обусловлено наличием мягких припоев, которые разогревают материал до жидкой консистенции и заполняют все пустоты. Перед покупкой паяльника нужно прочитать инструкцию по его эксплуатации, чтобы понимать, как нужно поступать в случае его поломки. В данной статье подробно описано как правильно произвести ремонт электрического паяльника.

Правила эксплуатации электроинструмента

На прилавках строительных магазинов можно встретить разные модели электропаяльников, которые работают от сети — от 12 до 220 Вт. Процесс выбора инструмента должны брать в расчёт безопасность работающих мастеров, напряжение в электросети на месте работ.

Внимание

В помещениях с повышенной влажностью, где обеспечено заземление, допустимо применять паяльники мощностью 36 Ватт, 25 Ватт и ниже.

При этом необходимо заземлить корпус инструмента.

Если инструмент изготавливается самостоятельно, то для его правильной реконструкции потребуется тонкий провод. Он будет наматываться на спираль. Необходимая мощность — от 12 до 100 Вт, даже можно больше. Растекание материала по поверхности пластин будет происходить равномерно, если температура плавления превысит температуру в самом паяльнике.

Основные детали

Устройство для пайки производится из медного стержня. Нихромовая спираль нагревает прибор. Важно, чтобы тепло сразу передавалось от нагревательного элемента жалу — так называют стержень с наконечником клиновидной формы. Он вставляется в трубку из стали, которая обматывается стекловидной тканью или слюдой.

На слюду наматывается проволока, которая служит нагревательным элементом. Для снижения потерь тепла нихромовая проволока обматывается асбестом. Концы нихромовой спирали присоединяются к проводникам электрического шнура. Чтобы обеспечить надёжность и сохранение вырабатываемого тепла, спирали сгибают и складывают вдвое в точке соединения с медным проводом.

Дополнительно пережимают в точке сцепления.

Перечисленные элементы расположены в металлическом корпусе. Он может быть изготовлен двумя способами: сварен из двух частей или сооружён из двух кусочков металла.

Накладными кольцами выполняют фиксацию корпуса на металлической трубке. После подачи электрического тока он распределяется из нихрома на спираль, а после этого тепло поступает к жалу.

Для паек маломощных диодов специалисты советуют использовать электрический ток мощностью до 12 Вт. Крупногабаритные детали и толстые соединительные провода нужно паять более мощными устройствами. Подойдёт паяльник мощностью от 40 до 60 Вт. Сложные по конструкции и проходимости тепла детали паяют приборами мощностью от 100 Вт.

Электрическая схема

Мощность

Электрическая мощность паяльника – это количество электричества, которую прибор способен взять из сети. Определить величину можно путём произведения напряжения на потребляемый ток. Это число показывает рассеянную на жало тепловую мощность и определяет эксплуатационные возможности прибора.

Важно

Чем выше мощность, тем лучше наконечник паяльника будет воздействовать на место стыковки деталей путём их прогревания. Величина рабочей мощности может быть различной в зависимости от производителя и заданных параметров для пайки элементов. Мощности могут измеряться от нескольких единиц до тысяч Ватт.

Выбор мощности зависит от планируемой работы инструмента.

  1. При пайке мелких деталей в пределах дома, огорода или гаража хватит паяльника с небольшой мощностью.
  2. Для габаритных материалов подходят самые мощные инструменты, которые потребляют максимальное количество энергии, чтобы справиться с плавлением и спайкой.

Чтобы поменять заряд электричества на необходимый, достаточно заменить жало на более толстый наконечник.

При выходе из строя нагревательного элемента мощность учитывается при необходимости самостоятельной его перемотки и выбора количества витков.

Напряжение

Важная характеристика при ремонте паяльника в случае его поломки — подаваемое на обмотку напряжение.В зависимости от выпускаемой модели показатель может принимать следующие значения:

  • 220 вольт. Характерен для отечественного производства.
  • 12–42 вольт. Понижаются трансформатором по технике безопасности, но излучают повышенную мощность для пайки сложных деталей в опасных условиях труда.
  • 5 вольт. Изготовление таких паяльников возможно самостоятельно. Это миниатюрные инструменты для выполнения несложных работ дома и на мелком производстве.

Пониженные напряжения важны для работы в опасных условиях. Например, при высокой влажности помещения, большой задымлённости или грязи. Цель понижения напряжения — обеспечение техники безопасности на производстве, предотвращение несчастных случаев от возможного поражения электрическим током.

Возможные причины поломки

Обрыв в проводке

Обрыв электрической сети – самая распространённая причина поломки устройства. Если неисправность идёт в электрическом шнуре, то исправить ситуацию можно самостоятельно. Достаточно заменить шнур или вилку в зависимости от того, в какой части произошёл обрыв в проводке.

Если рвётся нихромовая обмотка, то ремонт выполняется более сложными этапами, но тоже возможно устранить самостоятельно. Для определения обрыва и починки обмотки используют специальное приспособление, называемое мультиметром. Его применение зависит от мощности, которая указывается на корпусе паяльника или в паспорте.

Фиксирующие кольца раздвигаются, снимается защитный корпус обмотки паяльника. Кожух для защиты выполняется в двух видах:

  1. На штырь с обмоткой прицепляется металлическая трубка, которая упирается в ручку и крепится зажимным кольцом в том месте, где расположено жало.
  2. Защитный корпус — это две продольные половинки трубки, края которых заметно уменьшаются в диаметре. Две составные части фиксируются зажимными кольцами.

Совет

Чтобы изолировать края обмотки, нужны асбестовые прокладки, термостойкая стеклоткань или слюдяные трубки (пластины).

Перегорание

Область сгибания при работе паяльника — самая уязвимая для перегорания деталей. Там, где провод входит в сам паяльник, и нужно заниматься ремонтом. Разобрав инструмент, нужно прозвонить провода, идущие от вилки, а затем отрезать небольшой кусок (не более 15 см) со стороны входа в паяльник. Если контакта не будет и при этом действии, то кусок отрезают со стороны вилки.

Во многих случаях не удаётся самостоятельно заделать перегоревшую деталь и возобновить контакт. В данном случае нужно заменить провод новым, проделав все выше описанные действия. Если внутри паяльника сгорает сам нагревательный инструмент, то это намного сложнее, но возможно устранить. Ремонтируют одним из способов:

  1. Перематывают нагревательную спираль, если паяльник был рассчитан на мощность не более 36 вольт. Напряжение питания 220 вольт задачу усложняет. На основание нагревателя наматывается тонкий длинный провод. Вилки при этом не должны иметь прямого соприкосновения.
  2. Меняют весь сгоревший нагревательный элемент, который фиксируют одним винтиком, самым коротким по длине.

Паяльник дымится во время нагрева и к жалу не прилипает припой

Когда вы покупаете новую технику, вы рассчитываете, что она будет работать без серьёзных сбоев хотя бы в течение гарантийного срока. Но иногда случаются неприятности. Новый паяльник, первый раз включённый в розетку, вдруг начинает дымиться или вовсе не цепляет припой. Что делать в такой ситуации? Можно ли исправить проблему своими силами? И стоит ли обращаться в магазин и требовать замены устройства? Попробуем разобраться.

Проблема № 1: паяльник дымится во время нагрева

Когда после первого включения инструмента в комнате появляется дым и характерный запах гари, многие начинающие мастера теряются. Особенно если до этого они черпали информацию о способах и приёмах пайки только на тематических форумах или из обучающих видео на YouTube. Говорит ли дым о том, что оборудование неисправно? Не закончится ли первый самостоятельный опыт работы с паяльной станцией коротким замыканием? И что вообще происходит?

Решение

Без паники: такое поведение устройства совершенно нормально. При первом включении в сеть дымят абсолютно все паяльники. Связано это с тем, что перед упаковкой производитель наносит на стержень инструмента специальное антикоррозионное масло, препятствующее образованию ржавчины и защищающее металл от влажности и перепадов температуры. Паяльник перестанет дымить сразу же после выгорания смазки, поэтому не выключайте его и не снимайте с подставки.

Проблема № 2: к жалу не прилипает припой

Это больше касается не новых устройств, а уже проверенного в работе оборудования. В какой-то момент паяльник перестаёт цеплять припой. Или делает это значительно хуже, чем раньше. Что, в свою очередь, серьёзно усложняет процесс пайки и выводит мастера из терпения.

Решение

Жало паяльника теряет свои свойства из-за нагара. Чтобы устранить неисправность, нужно знать, из какого материала оно изготовлено.

Вариантов тут два:

  • Жало — медное. В этом случае необходимо зачистить поверхность детали напильником или наждачной бумагой. Затем включить паяльник, нагреть его и опустить в канифоль. Этот способ помогает снять оксидную плёнку и подготовить оборудование к работе. После того, как канифоль начнёт испаряться, нужно нанести на жало припой и снять лишнее целлюлозной губкой или толстой хлопчатобумажной тканью. Для закрепления эффекта операцию можно повторить 2–3 раза подряд;
  • Жало — необгораемое. То есть снабжённое специальным защитным слоем, оберегающим внутреннюю часть стержня. Любая механическая зачистка неизбежно разрушит это покрытие, поэтому лучше всего просто купить новое жало. Но, если у вас по какой-либо причине нет такой возможности, можно попробовать облудить его припоем и канифолью и продолжить работу.

В дальнейшем, чтобы избежать проблем с необгораемым жалом, всегда оставляйте на его поверхности немного припоя. Это продлит срок службы детали и сохранит внешний защитный слой от повреждений.

Проблема № 3: паяльник не нагревается

Перед тем, как начать работу, вам приходится ждать нагрева паяльника 10–15 минут? А может, инструмент и вовсе не способен достичь необходимой для пайки температуры? Банальная ситуация, знакомая каждому опытному радиолюбителю.

Решение

Скорее всего, из строя вышел нагревательный элемент. Если паяльник современный, можно просто купить новую деталь и произвести замену. Керамические нагревательные элементы продаются во всех специализированных магазинах электроинструментов, поэтому больших сложностей с поиском подходящих запчастей ожидать вряд ли стоит.

Если паяльник советский, дело обстоит немного иначе. Старые инструменты нагревались за счёт накала нихромовой нити, намотанной на медный стержень. Поэтому, чтобы восстановить мощность оборудования, придётся обновить намотку. Учтите, что чем короче нить, тем ниже сопротивление. А значит, слабее паяльник.

Иногда проблемы с нагревом возникают из-за нарушения контакта между жалом и нагревательным элементом. Чтобы вернуть инструменту былую мощность, просто проверьте, насколько плотно все части конструкции прилегают друг к другу. И, если это необходимо, подтяните болты на корпусе.

Проблема № 4: паяльник не включается

Порой устройство не просто не нагревается, а вообще отказывается включаться. И исправить это не помогает ни переключение регуляторов, ни проверка контактов жала.

Решение

Первое, что нужно сделать — проверить напряжение в сети. А затем осмотреть и при необходимости прозвонить провод паяльника, чтобы найти места разрывов. Чаще всего кабели перегибаются около вилки или корпуса инструмента, поэтому начните осмотр именно оттуда.

Не лишней будет и проверка исправности нагревательного элемента. Вполне может быть, что он вышел из строя. И из-за этой неприятности паяльник временно перестал подавать признаки жизни и выполнять свои прямые функции. Если это действительно так, замените нагреватель или обновите намотку.

Сайт ПАЯЛЬНИК. Все для радиолюбителя

rafo написал комментарий:

Отличная мысль. Только нужно пробуждать не реже, чем через каждую секунду, максимум полторы. Иначе долго удерживать кнопку придется.

rafo написал комментарий:

Спасибо за комментарий!

rafo написал комментарий:

1. Расположение выводов у них точно такое же. В замене проблем быть не должно.
2. ATmega8 подойдет с индексом «A», иначе не …

andro написал комментарий:

Спасибо за проект, хотелось бы видеть концовку и работающее устройство, и слишком много кода в самой статье, лучше помещать его в …

andro написал комментарий:

Полезная статья, но многовато графической информации, что немного перегружает зрение и мешает сосредоточится, а так спасибо автору.

andro написал комментарий:

Но не забываем, что пока это всего лишь пустое меню, графическая оболочка для программы, всё зависит от этой самой программы, для …

Александр написал комментарий:

В очередной раз воспользовался магазином, работой вполне доволен, оперативность, корректировка заказов с менеджерами, быстрая сборка и отправка. Благодарю весь персонал за …

walhi написал комментарий:

Увы, не юзаю кодовую базу ардуины. При перезагрузке ПК он точно не в bootloader-е зависает?

Станислав написал комментарий:

Отличная компания. Спасибо ребятам за работу.

seawar написал комментарий:

Тут еще надо заметить, что у меня с контроллера идет импульс отпирания единица, а в той схеме на меандре — отпирающий …

Принцип работы, основные неисправности и способы ремонта паяльника

Паяльные устройства разных видов широко используются на промышленных объектах, в мастерских по ремонту радиотехнической аппаратуры и бытовой техники, в бытовых условиях. В зависимости от условий эксплуатации и назначения существует много разновидностей паяльного оборудования.

Электропаяльник со спиральным разогревом

Применение и виды

  1. Электрический паяльник переменного тока со спиральным разогревом сердечника работает от стандартной сети электропитания для бытового оборудования в 220В 50-60Гц.
  2. Аккумуляторный электрический паяльник используется для распайки проводов и других малогабаритных элементов, где не требуется большой мощности до 15 Вт;
  3. Существуют разновидности газовых паяльников, которые используют для сильного разогрева металлических элементов и тугоплавких сплавов;
  4. Для работы с легкоплавким оловом при монтаже и ремонте радиотехнической аппаратуры широко используются паяльники пистолетного вида с импульсной подачей напряжения. При нажатии на курок наконечник паяльника разогревается, после окончания пайки курок отпускают и нагревательный элемент остывает;
  5. Паяльники с керамическими стержнями имеют большой срок работы, позволяют выбрать нужный режим температуры и потребляемой мощности;

Паяльник с керамическими насадками на стержень

  1. Широкое применение имеют индукционные паяльники. На ферромагнитном наконечнике индуктивной катушкой создается магнитное поле, которое разогревает сердечник. При потере магнитных свойств сердечника прекращается нагрев, это существенный недостаток таких моделей.

Электрический паяльник используется как ручной инструмент. С его помощью плавят припой до жидкого состояния, который заполняет щели и неровности разогретых  металлических элементов в местах соединения, для чего используются сплавы легкоплавких металлов:

  • олово;
  • свинец;
  • цинк;
  • никель;
  • медь и другие.

Температура плавления припоев должна быть меньше температуры плавления соединяемых металлических элементов.

Промышленность производит разные виды паяльников. Наиболее часто используемыми в промышленности и на бытовом уровне, считаются спиральные паяльники, которые стоит описать более подробно.

Устройство паяльника и принцип работы

Одним из основных элементов паяльника является нагревательный стержень, на который намотана спиралью нихромовая проволока. Для того чтобы тепло сохранялось дольше, стержень вставляют в стальной цилиндр, который изолирован теплостойкой стеклотканью, слюдой или асбестовым слоем. На этот диэлектрический слой наматывается обмотка нихромовой проволокой. Эти меры исключают короткое замыкание между витками.

В зависимости от мощности паяльника обмотка может быть многослойная: стеклоткань – обмотка – стеклоткань – продолжение спирали.

Чем больше мощность паяльника, тем больше витков спирали, тоньше диаметр проволоки.  Для высокой теплопроводности стержня используется красная медь, таким образом достигается быстрый разогрев, и передача тепла на жало паяльника.

Схема устройства спирального паяльника

Перечень основных элементов:

  • вилка и шнур для подключения к сети питания;
  • держатель;
  • деревянная ручка, может быть изготовлена из теплостойкого пластика;
  • медный стержень;
  • диэлектрические прокладки;
  • нагревательная спираль;
  • защитный кожух спирали с фиксирующими кольцами.

Электрическая схема паяльника простая, состоит из трех элементов:

  • источник питания;
  • вилка с проводом;
  • проволочная спираль нагрева.

Электрическая схема паяльника

Электрический ток, проходящий по спирали нихромовой проволоки, разогревает обмотку, тепло передается на сердечник и жало паяльника.

Неисправности и их устранение

В паяльниках этой модели самая распространенная неисправность – это обрыв электрической цепи. Если обрыв на участке электрического шнура, ремонт паяльника несложный – это замена шнура или вилки. В случае обрыва нихромовой обмотки ремонт более сложный, но возможен своими руками.

Нихромовая обмотка электрического паяльника

Чтобы определить обрыв и починить обмотку,  легче всего воспользоваться мультиметром, учитывая сопротивление обмотки, которое зависит от мощности и указывается на корпусе паяльника или в паспорте изделия.

Необходимо раздвинуть фиксирующие кольца и снять защитный корпус обмотки паяльника. Кожух для защиты бывает двух вариантов.  Металлическая трубка, которая одевается на штырь с обмоткой и упирается в ручку, со стороны жала крепится зажимным кольцом. Второй вариант, когда защитный корпус состоит из двух продольных половинок трубки с уменьшающимся диаметром на краях, где две составные части фиксируются зажимными кольцами.

При ремонте своими руками некоторые мастера–любители, снимая защитный кожух и верхний слой изоляции обмотки, обнаружив обрыв, не утруждают себя трудоемкой заменой провода всей обмотки. Отсоединяют конец от клеммы на шнуре питания, и сматывают провод с внешней стороны обмотки до обрыва. Потом делают аккуратную скрутку в месте перегорания, наматывают провод, подключают обратно к клемме шнура питания, крепят внешний слой изоляции. Одевают защитный корпус, паяльник включают в сеть и он исправно работает.

Такой способ ремонта своими руками возможен, но не рекомендуется. Недостаток этого метода в том, что в месте скрутки разогрев нихромовой проволоки будет больше, чем на остальных участках цепи. В конечном итоге эксплуатация такого паяльника будет недолговременной. Обмотка перегорит в этом же месте. Для надежной работы придется перемотать всю катушку.

Если необходимо добиться той же мощности разогрева, мотать новую катушку надо тем же проводом, с тем же количеством витков в каждом слое.

Для изоляции слоев обмотки используются разные материалы:

  • асбестовые прокладки;
  • термостойкая стеклоткань;
  • слюдяные трубки или пластины.

Наиболее практичным считается асбест, пластину можно размочить водой, после чего она становится эластичной и принимает любые формы, которые лепятся своими руками. На высохшее покрытие наматывается первый слой спирали, потом второй слой асбеста и продолжение обмотки, так до окончания провода.

Количество витков в каждом слое и толщина изоляции должны быть примерно одинаковы. Это условие обеспечивает равномерность нагрева. Оставшиеся концы обмотки соединяются с сетевым шнуром.

Соединение обмотки с сетевым шнуром

Чтобы починить изоляционный слой обмотки, применяют слюдяные трубки и пластины, которые обладают высокой теплопроводностью и являются надежным диэлектриком. Недостаток этого материала в его хрупкости – сложно укладывать, иногда слюда рассыпается прямо в руках.

При механических ударах по защитному корпусу обмотки, пластины слюды могут разрушиться, что приведет к межвитковому замыканию в спирали.

Жало паяльника заточено под конус для удобной спайки мелких элементов. В процессе эксплуатации оно требует периодической правки напильником.

Форма жала электрического паяльника

Наматывая новую катушку на рассчитанную мощность, нет абсолютной уверенности, что стержень разогреет элементы, которые нужно спаять, и припой до жидкого состояния. Это зависит от жала, новое больше, по мере эксплуатации оно уменьшается. Припои тоже имеют различную температуру плавления.

Все эти факторы влияют на время и температуру нагрева для достижения нужных параметров потребляемой мощности и температуры. Паяльник включают через тиристорный регулятор мощности. Этот прибор позволяет автоматически поддерживать нужную температуру стержня.

Расчет необходимых параметров

Для того чтобы починить вышедший из строя паяльник, можно изменить его параметры, учитывая целевое назначение, т. е. для чего вы используете паяльник (пайка кастрюли или микросхемы). При этом используются специальные таблицы, где для выбора заданы следующие значения:

  • потребляемая электрическая мощность паяльника;
  • напряжение питания;
  • сопротивление нихромового провода.

Необходимое сопротивление спирали для различных значений мощности и напряжения заранее рассчитаны и сведены в таблицу.

Выбор сопротивления спирали (нихромовый провод) по мощности и напряжению паяльника Ом

Мощность, ваттыНапряжение, Вольты
122436127220
121248,010813444033
246,024,0546722016
364,016,0364481344
423,413,7313841152
602,49,622269806
751,97,717215645
1001,45,713161484

Для перемотки паяльника мощностью 36 Вт при напряжении питания 220В из таблицы видно, что сопротивление обмотки должно составлять 1344 Ом. Далее можно взять имеющийся провод, приложить к концу клемму Омметра, вторую клемму передвигать вдоль отмотанного провода до показаний 1334Ома. На этой отметке отрезать измеренный участок и намотать его на катушку паяльника.

 Сопротивления метрового провода нихрома к величине его диаметра

Диа-
метр,
мм		1,00,90,80,70,60,50,40,30,20,10,080,07
Ом/м1,41,72,22,893,935,68,7515,734,6137208280

Можно воспользоваться вышеприведенной таблицей. Измерить микрометром диаметр провода и по таблице определить необходимую длину провода в катушке. Так, если диаметр провода 0,08мм, сопротивление на один метр будет 208 Ом. Необходимое сопротивление 1334Ома/ 208 Ом = 6,4 м. Получается длина провода, который следует намотать на катушку.

Витки на обмотке укладываются вплотную, нагреваясь докрасна, окалина нихромового покрытия образует изолирующий межвитковый слой. Когда длины катушки не хватает, накладывается изоляционный слой, стеклоткань, асбест или слюда, и наматывается второй слой. Почти каждая катушка состоит из нескольких слоев, очень важно, чтобы она помещалась в защитный кожух.

Видео про ремонт


Каким образом осуществляется ремонт паяльника и его перемотка на 12 Вольт, рассказывается в видео ниже.

Из вышеперечисленной информации следует, что имея определенные навыки, инструменты, материалы и познания в электротехнике, сделать ремонт паяльника своими руками не составляет большой проблемы.

Оцените статью:

как отремонтировать паяльник своими руками



Электрическим паяльником является ручной нагревательный прибор для фиксирования деталей из металла с помощью припоя – сплава, разогретого до жидкого состояния и имеющего температуру плавления ниже, чем у скрепляемых заготовок.

Ремонт паяльника

Конструкция

Эксплуатация электропаяльников предусматривает знание их конструкций, чтобы в любой неожиданный момент быстро выявить повреждение и отремонтировать прибор. Он состоит из:

  • медного стержня, обернутого в изолирующий материал и помещенного в стальную трубку;
  • нагревателя;
  • жала для непосредственного соединения металлических частей припоем;
  • ручки-держателя;
  • шнура с вилкой.

Стержень из меди является эффективным проводником тепла от нагревателя (нихромовой спирали) к жалу. Спираль накручена на стальную трубку, которая обернута слюдой или стеклотканью. Далее нихромовая обмотка закрывается изолятором (лучше всего асбестом), что предотвращает от теплопотерь и короткого замыкания.

Спираль нагревательная нихромовая

Для уменьшения нагрева в зоне скрепления с проводниками электрошнура концы спирали согнуты пополам, и место контакта дополнено обжимающей алюминиевой пластиной. Электроизоляция обеспечена надетыми в месте скрутки изоляционными трубками.

Стержень и нагреватель размещают в корпусе паяльника, на который насаживают деревянную или термопластиковую ручку с внутренним каналом для сетевого шнура.

Функционирование

Принцип работы паяльного инструмента базируется на преобразовании электрической энергии в тепловую, которая через нагрев спирали и стержня раскаляет жало. Температура в зоне пайки достигает 400-4500С. Получившаяся вязко-жидкая смесь проникает в полости и неровности между деталями. После остывания металлы будут надежно соединены.

Дополнительная информация. В электросхеме обычно присутствует преобразователь переменного сетевого тока в постоянный.

Мощность

Рабочая мощность паяльника выбирается от 12 до 3000 Вт и определяет его технические возможности. Пайка мелких деталей выполняется прибором на 12 Вт. Это условие необходимо выполнять, так как мощному паяльнику из-за размеров жала будут недоступны места контактов крошечных радиоэлементов. Кроме того, большая мощность прибора вызывает недопустимый перегрев деталей схемы.

Паяльник 12 Вт

Для мощных радиодеталей, толстых проводов и небольших элементов требуются паяльники 40 и 60 Вт. Если выполняются работы на крупном оборудовании, то инструмент для пайки подбирается на 100 Вт и выше. При недостаточной мощности устройства пайка будет непрочной и с большим количеством пустот.

Напряжение

Для соблюдения техники безопасности паяльник подбирается по сетевому напряжению от 12 до 220 В (всего 5 значений). Так, работы в легковом транспорте можно проводить паяльным инструментом на 12 В, грузовом – 24, воздушном – 27, во влажном помещении с обязательным заземлением электрооборудования – 36 В.

Инструмент на 12 В непросто переделать на 220 В – придется наматывать тонкую спираль большим количеством слоев, создающих определенные неудобства в работе с мелкими деталями.

Обратите внимание! При соответствии мощности сети и паяльника можно работать от переменного и постоянного напряжения. Такая возможность обусловлена нихромовым материалом нагревателя.

В основном напряжение в паяльных приборах составляет 220 В. Чтобы в помещениях высокой влажности или запыленности не допустить поражение током, используют напряжение инструментов не более 42 В.

Виды

Самые популярные виды паяльников можно классифицировать по двум категориям: особенностям нагрева и типам конструкции.

По принципу нагрева выделяют паяльные приборы:

  • нихромовые;
  • керамические;
  • индукционные;
  • импульсные.
Нихромовые

Наиболее распространенное устройство паяльника – со спиральным нагревателем из нихрома, через который может проходить постоянный сетевой ток или переменный от сети и трансформатора. Такой инструмент – доступный по цене, ударопрочный. Подходит для нечастого использования.

Керамические

В паяльнике этого типа нагревателем является стержень из керамики, по которому проходит тепловая энергия от контактов под напряжением. Из достоинств отмечены: долгий срок службы при правильной эксплуатации, достаточно быстрое нагревание, наличие системы управления температурой и мощностью, компактность.

Керамический паяльник

Недостатками можно назвать: хрупкость керамического стержня, использование только родного жала, высокую стоимость, риск приобретения нихромовой подделки.

Индукционные

Катушка индуктора как главная рабочая деталь паяльника создает магнитное поле и разогревает сердечник. Тепло передается наконечнику, температура которого поддерживается, благодаря ферромагнитному покрытию.

Для каждого металла и детали требуется свой нагрев, поэтому жало нужно подбирать индивидуально.

Импульсные

В схеме импульсного паяльника присутствуют: частотный преобразователь, трансформатор высокой частоты и жало. Электрический импульс возникает с ростом частоты сетевого напряжения, которое через кратчайшее время снижается до необходимого значения.

Жало присоединяется с помощью зажимов (токосъемников) к вторичной трансформаторной обмотке. Благодаря этому, при нажатии и удержании пусковой кнопки конечная часть инструмента мгновенно разогревается.

Импульсный паяльник

Паяльники данного вида устроены для непродолжительной пайки деталей различных размеров.

По конструкционным различиям паяльные приборы делятся на:

  • стержневые – ручка-держатель переходит в прямой стержень с жалом;

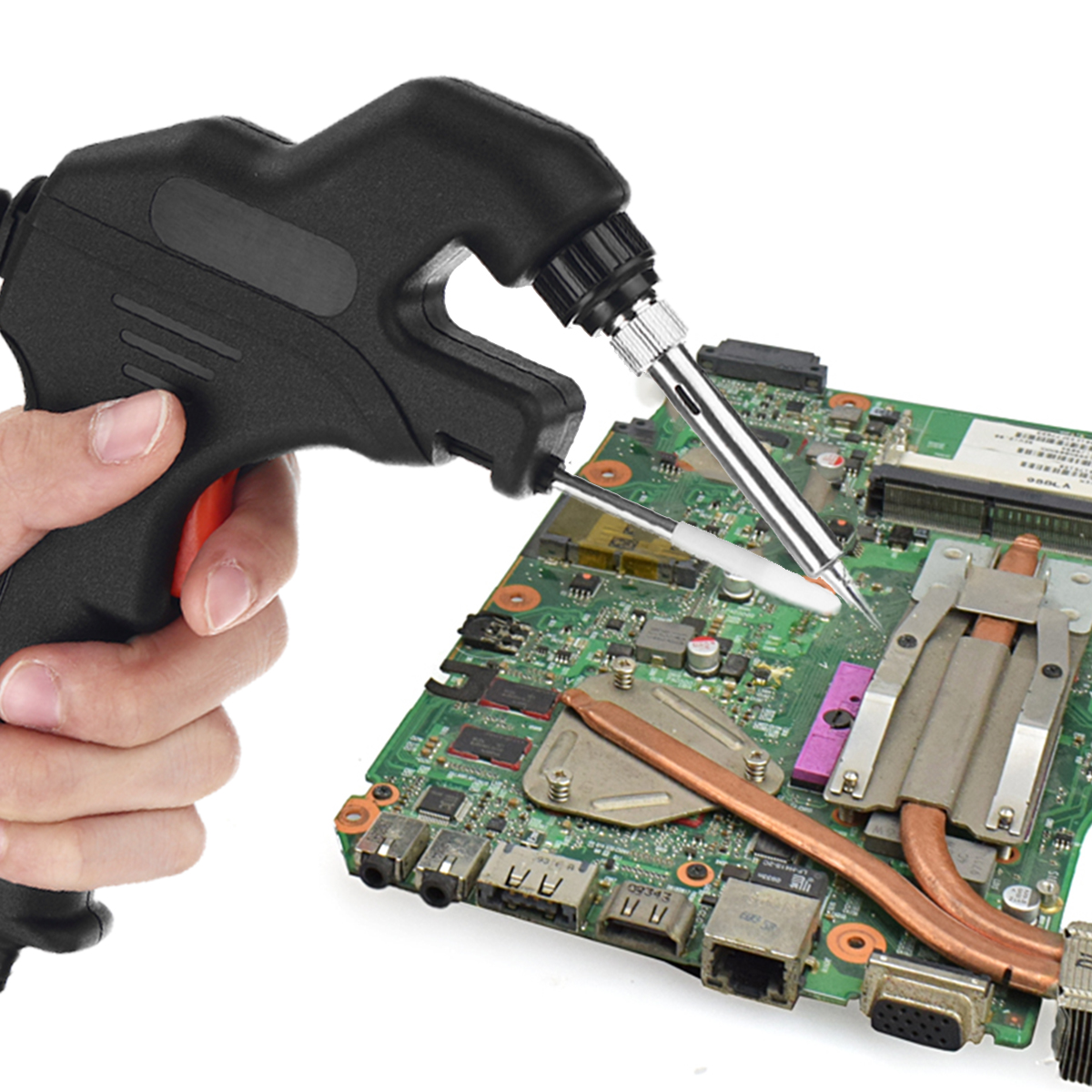

  • пистолетного типа – рукоятка и металлическая часть перпендикулярны друг другу;
  • паяльные станции – сложные устройства со встроенным электронным блоком регулировки, по технологии эксплуатации делятся на инфракрасные, термовоздушные, цифровые.

Существуют модели паяльников для детского технического моделирования – маломощные с деревянной ручкой. Компактные USB-устройства работают от автомобильного прикуривателя, а молотковые паяльники оснащены толстым жалом для крупных деталей. Аккумуляторные и газовые инструменты являются автономными приборами и работают от аккумулятора и газового баллончика, соответственно.

Инструменты для пайки могут иметь жала различной конфигурации (клиновидные, конусообразные, с фаской, игольчатые), изготовленные из меди или дополнительно с никелевым покрытием. Ручка изготавливается из материала с малой теплопроводностью: дерева, эбонита, текстолита.

Обратите внимание! Перед работой необходимо ознакомиться с правилами эксплуатации и ремонта паяльника.

Условия эксплуатации

Ремонт паяльника вряд ли потребуется, если соблюдать необходимые правила эксплуатации:

  • обеспечить на рабочем месте технику безопасности, согласно инструкции изделия;
  • учитывать величину сетевого напряжения;
  • в помещениях высокой влажности использовать устройство на 36 В (не более), предварительно его заземлив;
  • нагреватель и шнур в процессе работы должны находиться без влияния механических нагрузок;
  • не задевать шнур раскаленным наконечником;
  • не перегревать спираль паяльника;
  • выбирать режим разогрева регулятором мощности.

Важно! Правильный подбор параметров мощности не дает гарантию качества пайки.

Причины повреждений

Наиболее часто встречаются следующие причины выхода из строя паяльного инструмента:

  • повреждение вилки, шнура;
  • сбой в работе сети;
  • нарушение рабочих контактов;
  • поломка нагревателя.

Как отремонтировать

Чтобы внезапное повреждение инструмента не причинило неудобств, каждый специалист или радиолюбитель должен уверенно владеть паяльником и уметь его починить, тем более что это несложно. Необходимо наличие обычного ампервольтметра, который диагностирует вид неисправности.

Ампервольтметр бытовой

Замена нагревателя на новый

В случае потери работоспособности нагревательного элемента нужно сделать следующее:

  • определить сопротивление обмотки по мощности прибора и напряжению сети;
  • подобрать диаметр нихромовой проволоки по сопротивлению на 1 метр;
  • намотать спираль, укладывая витки без зазоров, между рядами помещают слой слюды;
  • с целью удержания тепла и недопущения короткого замыкания обмотку покрывают стеклотканью, вместо которой можно использовать слюду или асбест; последний имеет преимущество создания необходимой формы и приобретения прочности после высыхания.

Обратите внимание! Наложив асбестовый изоляционный слой, нужно дождаться его высыхания и только тогда включить прибор в сеть.

Замена нагревателя на резистор

Вместо элемента нагрева можно с успехом воспользоваться резистором ПЭВ-10. Для ремонта паяльника своими руками потребуются пассатижи, хорошо поточенный нож, асбестовая нить. Чтобы заменить нагреватель, необходимо:

  • разобрать инструмент для пайки;
  • удалить отработавший нагреватель;
  • поместить резистор на освободившееся место;
  • счистить с электрошнура 1,5 см изоляционного покрытия, подвести провода питания к резистору через канал держателя; следить, чтобы уложенные провода не прикасались к корпусу; выводы заизолировать нитью асбестовой;
  • собрать инструмент и убедиться в его работоспособности.

Если поврежден сетевой шнур, то его следует заменить. Вышедшая из строя вилка электрошнура также подлежит замене. При этом отрезают сломанную вилку (обычно целиковую) и вместо нее устанавливают разборную.

Легко устраняется нарушенный контакт нагревателя с сетевым шнуром. Для этого нужно разобрать паяльник и восстановить соединение контактов.

При бережной работе с паяльником он долго не будет требовать ремонта. Если все-таки повреждение случилось, устранить его довольно просто: нужно знать схему устройства (она элементарная), основные правила электротехники и безопасности.

Видео

Особенности ремонта и перемотки паяльника: правила разбора прибора

Паяльник относится к одним из самых надежных инструментов, так как это достаточно простое устройство. Но даже такие виды техники могут со временем ломаться. Ремонт паяльника является не очень сложным делом, но здесь главное определить род поломки, чтобы исправить ее. Условно все можно разделить на восстановление работоспособности по стандартной схеме, которая присутствует в стандартных моделях, и исправление неполадок с дополнительными функциями инструмента. Ведь в некоторых моделях присутствуют встроенные регуляторы температуры, индикаторы разогрева и прочие вещи.

Ремонт паяльника своими руками зачастую не составляет большого труда, но в большинстве случаев люди все же предпочитают покупать новые инструменты, если речь идет о простых бюджетных моделях. Тем не менее, если есть желание сэкономить, то можно постараться сделать все самостоятельно.

Частые причины поломок и способы их устранения

Прежде чем разбираться, как починить паяльник, стоит понять, что привело к его поломке. Одной из самых распространенных причин является обрыв электрической сети. На участке схемы может произойти разрыв, что приведет к утрате возможности разогрева инструмент. Проще всего, если разрыв цепи произошел на шнуре питания. Он больше всего подвержен деформации и не исключено, что рано или поздно провод переломится. В таком случае легче заменить полностью шнур, чем искать место разлома.

Обрыв нихромовой обмотки уже потребует более сложных процедур, хотя и это вполне возможно осуществить самостоятельно. Для начала нужно найти место обрыва. Это можно сделать при помощи мультиметра, но придется разобрать паяльник. Здесь учитывается сопротивление обмотке, зависящее от мощности инструмента. Его можно посмотреть на корпусе изделия.

Причины, почему перегорает спираль у паяльника, могут крыться следующем:

  • слишком высокий нагрев инструмента;
  • скачки напряжения, которые приводят к повышению температуры;
  • длительная беспрерывная работа, повышающая температуру паяльника;
  • брак обмотки, когда на проводе есть проблемные места, выходящие из строя в первую очередь;
  • наличие скруток, повышающих сопротивление в конкретном месте.

Как правильно разобрать паяльник?

Для ремонта снимается корпус паяльника, который выполняет защитную функцию. Если на модели присутствуют фиксирующие кольца, то их нужно раздвинуть. Защитный кожух выполняется в двух основных вариантах.

Паяльник в разобранном виде

Чтобы знать как разобрать паяльник, требуется изучить каждый их них:

  • на штыре с обмоткой располагается металлическая трубка, которая упирается в рукоять инструмента, а с обратной стороны зажимается специальным концом;
  • корпус делается в виде двух половинок трубки, сужающейся по краям (здесь обе части фиксируются при помощи зажимных колец).
Простой способ устранения поломок

Есть несколько способов, как отремонтировать паяльник после разбора. Простой метод заключается в следующем;

  • после снятия защитного кожуха снимается еще изоляционный слой;
  • когда будет обнаружен обрыв, вовсе не обязательно утруждать себе длительной заменой всей обмотки;
  • достаточно отсоединить один ее конец от клеммы питания;
  • после этого нужно просто смотать провод с внешней стороны обмотки до того самого места, где обнаружен обрыв;
  • в месте перегорания нужно сделать скрутку;
  • намотать провод;
  • провод подключается к клемме питания;
  • наматывается изоляционная обмотка;
  • закрывается корпус.

Это простой способ, который часто используется, но специалисты не рекомендуют его в качестве основного. Основным недостатком данной методики является то, что сопротивление паяльника в месте скрутки возрастает. Соответственно, там повышается температура во время работы. Именно место скрутки становится наиболее опасным для поломок в дальнейшем. Создается высокая вероятность того, что проводка перегорит в следующий раз в этом же месте.

Как перемотать паяльник?

Чтобы после перемотки в инструменте не оставалось слабых мест, необходимо перематывать всю катушку на нем. Если необходимо сохранить характеристики модели, то параметры провода должны быть такими же, как и у старого. При этом нужно сохранять количество витков, которое предусмотрено в конструкции для каждого слоя.

Перемотка паяльника своими руками

Изоляцию можно заменить, если нет возможности подобрать такой же точно вариант. Здесь можно применять слюду для паяльника в виде пластин или трубок, термостойкую стеклоткань или асбестовые прокладки. Асбест является одним из лучших изоляторов.

Слюда для паяльника со спиралью

  • сначала создается изоляционный слой;
  • затем на него наматывается первый слой обмотки;
  • на него накладывается еще один изоляционный слой;
  • поверх второго слоя изоляции наматывается второй слой обмотки;
  • оставшиеся концы провода монтируются к сетевому шнуру.

«Важно!

Необходимо соблюдать, примерно, одинаковое количество витков в каждом слое обмотки. Благодаря этому можно обеспечить равномерный нагрев инструмента»

Иногда создаются проблемы с изоляционными слоями, которые находятся между обмотками. Здесь также приходится разбирать инструмент и частично перематывать его, но основным действием является замена обмотки. Проще всего заменить ее на слюдяные трубки. Данный материал является отличным диэлектриком и при этом обладает нужными качествами теплопроводности. Слюда является достаточно хрупким материалом, что становится главным его недостатком. Даже если трубки будут находиться в защищенном корпусе, то при механическом ударе есть вероятность их повреждения. Если слюда разрушится, то паяльник может замкнуться между витками.



Техника безопасности

Во время ремонта очень важно соблюдать технику безопасности, так как это поможет сохранить в нормальном состоянии инструмент, а также обезопасит здоровье и жизнь мастера. К основным правилам относятся:

  • при всех ремонтных работах и разборе корпуса паяльник должен быть отключен от сети;
  • если поломка случилась во время работы, то помимо обесточивания инструмента нужно дождаться пока он остынет;
  • всегда стоит помнить о создании изоляции и проверке ее целостности, чтобы после перемотки не образовалось витковое замыкание;
  • стоит избегать создания скруток как внутри инструмента, так и на сетевом проводе, что создает потенциально опасные места при эксплуатации;
  • во время проверочного включения при ремонте лучше не держать паяльник в руках и не находиться с ним в непосредственной близости;
  • проверочное включение необходимо проводить всегда и ждать до полного разогрева инструмента.
Заключение

Несмотря на то, что паяльник относится к недорогим инструментам, порой его проще и дешевле отремонтировать, чем покупать новый. Простота конструкция сводит все ремонтные операции до нескольких основных пунктов, вне зависимости от причины возникновения проблемы. Ремонт китайского паяльника с регулятором температуры не будет принципиально отличаться от восстановления работоспособности отечественного инструмент без дополнительных функций, если речь не идет о поломке самого регулятора температуры.

Вопросы по паяльнику

самолетом
(Брисбен, Австралия)

Привет, Сью,

Мне просто интересно, чем отличаются паяльники на 60 или 70 Вт от 80 или 100 Вт. Я никогда не использовал что-либо менее 80 Вт как для свинцовой, так и для медной фольги, и нашел человека, который учит, что следует использовать утюги мощностью только 60 и 70 Вт (для свинца).Разве утюги на 60 и 70 Вт не слишком холодны для пайки свинца (или медной фольги?) ??

спасибо, Jet

Ответ

Утюг на 60 или 70 Вт подойдет для свинца, но будет слишком крутым для медной фольги, особенно если вы паяете быстро. Вам будет лучше использовать паяльник Weller 100PG, температура которого регулируется размером жала, которое вы в нем используете. Используйте наконечник на 600 Вт для свинца и наконечник на 800 Вт для медной фольги.

Нажмите здесь, чтобы оставить комментарий

Вернуться к вопросам пайки.

паяльник

Привет, Сью,
Я только что купил еще один Weller 100, и магазин, в котором я его купил, предложил использовать с ним регулятор температуры. Я читал некоторые другие вопросы о том, какое железо использовать, и вы сказали, что не следует использовать контроллер температуры.Теперь я запуталась. Может быть, они хотели, чтобы я использовал регулятор температуры, потому что другой мой Веллер взорвался у меня в руке … это было шоком.

Ответ

Если у вас утюг W100PG (100-ваттный утюг с голубой ручкой), он автоматически включается и выключается для поддержания постоянной температуры. Эта функция устраняет необходимость использования отдельного регулятора температуры. Если вы вытащите наконечник, вы увидите номер на плоском конце. 6 дает вам 600 градусов, 7 … 700 градусов и 8.. 800 градусов. Утюг имеет наконечник на 700 градусов.

Вот лишь одно из многих мест, где продаются утюги Weller, и утверждается, что W100PG не нуждается в контроллере температуры: Weller Info

Нажмите здесь, чтобы оставить комментарий

Вернуться к вопросам пайки.

сменное жало на паяльнике inland deluxe 100

Лори
(п.)

я только что купил внутренний паяльник deluxe 100, кажется, что голова не болтается, чтобы поменять его любые предложения не хотят сломать старый наконечник вот что случилось с моим колодцем, теперь наконечники застряли внутри

Ответ

Это не столько ответ, сколько вопрос. Вы использовали паяльник или он новый? Если новый — верните. Если он уже использовался, нанесите немного WD-40 на кончик, где он входит в утюг, и оставьте на день.Возможно, вам придется проделать это несколько раз, но со временем наконечник должен ослабить. После того, как наконечник отсоединен и очищен, снимайте наконечник после каждого сеанса пайки и очищайте его тонкой стальной ватой (не головкой наконечника, которым вы паяете, а только прямой частью наконечника). Если держать его в чистоте, он не прилипнет.

Также не забывайте выключать утюг после каждого использования. Если вы забудете выключить его, он начнет разъедать внутри ствола, а не поворачивать его — опасность возгорания. Если вы вынимаете наконечник после каждого использования, отключение его не должно быть проблемой !!

Нажмите здесь, чтобы прочитать или опубликовать комментарии

Вернуться к вопросам пайки.

Новая проблема с железом или контроль нагрева

автор: Jan
(Маунт-Вернон)

мой новый паяльник явно сильно перегревается при использовании при той же температуре, что и мой последний паяльник.Кроме того, он собирает кусочки как влажной губки, так и слюнного аммиака. Лудить не могу — в комке припой держит. К нему все прилипает, и он сжигает губку и блок. Я пробовал это при настройке тепла 10, затем 9 1/2 и на блоке управления до 8 1/2, но я не нашел лекарства. Есть ли у вас рекомендации? Какую температуру вы обычно используете для вышивания бисером?

Ваш сайт потрясающий !! Благодарность!

Ответ

Привет, Янв,

Если у вас возникли проблемы с утюгом, и он новый, верните его и попросите замену.Похоже, с этим что-то не так. Вы не упомянули, какой марки ваш утюг. Я знаю, что Weller поддерживает их продукцию. Независимо от того, какой это бренд, у вас не должно возникнуть проблем с заменой.

Я не использую контроллер, поэтому не могу комментировать настройку. Многие утюги для витражей имеют встроенные регуляторы температуры, регулируемые наконечником. Если вынуть наконечник, внизу может быть номер. Цифра 8 означает наконечник мощностью 80 Вт, цифра 100 означает наконечник мощностью 100 Вт, цифра 60 означает наконечник мощностью 60 Вт.Использование регулятора температуры лишает нас возможности использовать наконечник. Если вы используете наконечник на 80 Вт в утюге на 100 Вт, он будет паять при мощности 80 Вт.

Я бы также посоветовал не использовать аммиачный блок. За свой многолетний опыт я видел, как они съедали кончик за определенный период времени. Просто протрите кончик влажным бумажным полотенцем, которое было сложено несколько раз. Он работает лучше, чем губка, и его можно выбросить, когда закончите пайку.

Нажмите здесь, чтобы оставить комментарий

Вернуться к вопросам пайки.

Какой паяльник лучший?

Какой утюг самый лучший? т.е. ватты и т. д.

Ответ

Я бы порекомендовал эти два утюга. Они не самые дешевые, но они хорошо сделаны и, если за ними ухаживать, продолжают работать годами.Когда дело доходит до инструментов, я всегда покупаю самые лучшие, потому что они будут работать хорошо и прослужат дешевые инструменты на многие годы.

Паяльник Weller W100 — первый утюг, который я бы порекомендовал. Это то, что я использую сейчас, и бренд, которым пользуюсь 35 лет. Моему нынешнему утюгу 10 лет, и он работает так же хорошо, как и когда я его впервые купил. Что мне нравится в нем, так это то, что вы не должны / не должны использовать с ним временный контроллер. В утюг встроен регулятор температуры.Вы можете контролировать температуру, меняя насадки. Если вы посмотрите на плоский конец наконечника, вы увидите число … 6 означает, что это наконечник на 600 градусов, 7 — на 700 градусов, 8 — на 800 градусов. Я очень редко меняю наконечники и почти всегда работаю с наконечником на 800 градусов.

Судя по тому, что я слышал и читал, Hakko 60w Super Pro Iron должен быть лучшим из того, что вы можете получить. Когда он впервые появился, все покупали один и сообщали, насколько он хорош в плане поддержания тепла и улучшения пайки.Спустя несколько лет витражи все еще говорят об этом утюге. Рекомендуется использовать Hakko с регулятором температуры. Я не использовал его просто потому, что мой Weller все еще работает хорошо, но я думаю, что получу Hakko, если и когда Weller перестанет работать.

Нажмите здесь, чтобы прочитать или опубликовать комментарии

Вернуться к вопросам пайки.

Температура паяльника

Hi Sue,

Как лучше всего узнать температуру моего паяльника? Я начинаю использовать разные припои и техники, и в некоторых случаях мне нужно внимательно следить за своими темпами.Сейчас я использую Weller 100W с температурным реостатом. Благодарность!

Давид.

Ответ

Утюг Weller 100 Вт не должен использоваться с контроллером температуры. Температура контролируется наконечником. Выньте наконечник и посмотрите на его плоский конец. Вы увидите номер. 8 означает, что это наконечник мощностью 80 Вт, 7 — 70 Вт, а 6 — 60 Вт. Советы доступны в большинстве розничных продавцов витражей.

Нажмите здесь, чтобы прочитать или опубликовать комментарии

Вернуться к вопросам пайки.

Предложения по паяльнику

к апрелю
(Синтиана, Кентукки)

Хотите приобрести хороший паяльник по разумной цене … есть предложения?

Ответ

Я не знаю, что вы считаете разумной ценой, но я считаю, что вам следует покупать инструменты для витража самого высокого качества, которые вы можете получить.Они прослужат долго и сэкономят вам деньги в долгосрочной перспективе.

Weller 100 PG или Hakko P-456 — 2 лучших паяльника для работы с витражами. Ни один из них не дешев (я считаю, что любой из них будет стоить около 80 долларов), но если о них позаботиться, они прослужат годами. Моему Weller 100PG 10 лет, и он работает как шарм.

Нажмите здесь, чтобы оставить комментарий

Вернуться к вопросам пайки.

Сгорел наконечник

Дэвид А.
(Северная Каролина)

Я случайно оставил паяльник включенным на ночь. Есть ли способ восстановить или залудить наконечник заново, или я просто брошу его и куплю заново?

Спасибо, Сью — отличный сайт.

Дэвид

Ответ

Я делал это не раз! Когда это происходит, я нагреваю наконечник и окунаю его во флюс Nokorode, а затем сразу вытираю бумажным полотенцем.Обязательно наденьте тяжелую перчатку. Я использую перчатку Ove Glove, когда делаю что-то, что может обжечь меня.

Нажмите здесь, чтобы прочитать или опубликовать комментарии

Вернуться к вопросам пайки.

паяльное жало

Бренда
(Боннер-Спрингс, Канзас)

Как узнать, нужен ли вам новый паяльник или жало?

Ответ

Есть много способов узнать, нужен ли вам новый совет. Вот некоторые из наиболее распространенных способов.

На наконечнике может образоваться отверстие, серые части могут отслаиваться и падать в припой, он может выглядеть серым даже после протирания, припой не прилипает к нему, или ваша пайка выглядит ужасно, когда всегда выглядела хорошо раньше.

По сути, если вы думаете, что вам нужен новый наконечник, вы, скорее всего, захотите.

Нажмите здесь, чтобы прочитать или опубликовать комментарии

Вернуться к вопросам пайки.

HAKKO | Поддержка | Техническое обслуживание / Устранение неисправностей / Примеры применения


Случай 1. Если наконечник окисляется.
Пункт 1:
Используйте чистящую проволоку (HAKKO 599B) или мелкую наждачную бумагу, чтобы удалить только поверхностный оксид. Нанесите новый припой на наконечник при температуре 250ºC.
Пункт 2:
Удалите оксид и восстановите поверхность наконечника с помощью химической пасты (HAKKO FS-100)
* После использования пасты FS-100 очистите наконечник в соответствии со следующей процедурой.
* Не используйте химическую пасту для других целей, кроме восстановления жала паяльника.

Как удалить оксид с помощью HAKKO FS-100:

1. Окуните наконечник в химическую пасту на 2-3 секунды. (Используйте настройку температуры около 350ºC.)
2. Счистить пасту FS-100 с поверхности наконечника губкой для чистки или чистящей проволокой.
3.Проверьте, не намокла ли поверхность наконечника.
4. Повторите процесс дважды или более, пока поверхность наконечника не станет влажной.
5. Повторное лужение завершено.
* Чтобы предотвратить окисление, нанесите на жало эффективный припой после завершения пайки.

Пункт 3: Процесс удаления будет более эффективным, если также использовать инструмент для полировки наконечников (HAKKO FT-700).
Пункт 4: Если припой не смачивается до поверхности наконечника после удаления окисления, замените наконечник на новый.
Каталожные номера наконечников паяльников см. На странице отдельных продуктов.
Модельный ряд паяльников

Срок службы наконечника

Полное руководство по электронной пайке

Что такое пайка?

Пайка — это соединение двух металлических поверхностей механически и электрически с использованием металла, называемого припоем (произносится как «дерн»).Припой защищает соединение, так что оно не отрывается от вибрации, других механических сил и обеспечивает электрическую непрерывность, поэтому электронный сигнал проходит через соединение без прерывания. Припой расплавляют с помощью паяльника. Флюс используется для очистки и подготовки поверхностей, что позволяет расплавленному припою течь (или «смачиваться») и связываться с металлическими поверхностями.

Ручная пайка — это процесс пайки одного соединения (называемого «паяным соединением») за раз, по сравнению с более автоматизированными процессами пайки в оборудовании для пайки волной припоя или оплавления.

Что нужно для пайки электроники?

При пайке электронного разъема в контактную точку (часто называемую «контактной площадкой») обычно требуется следующее:

  • Паяльник, достигающий точки плавления припоя
  • Проволочный припой, с флюсовым сердечником или без него
  • Флюс, если проволочный припой не включает сердечник из флюса или если требуется дополнительный флюс

Что такое паяльник?

Паяльник — это ручной инструмент, используемый для спайки двух металлических поверхностей вместе.В своей простейшей форме он состоит из металлического наконечника, нагревательного элемента, который нагревает наконечник до температуры пайки, изолированной ручки, позволяющей надежно удерживать паяльник, и вилки для розетки или паяльной станции.

Работа жала паяльника заключается в передаче тепла от нагревательного элемента к предмету. Он имеет медную внутреннюю часть с эффективным и эффективным проводником тепла, железное покрытие для защиты мягкой, склонной к коррозии медь от флюса и припоя и хромоникелевое покрытие, чтобы флюс не смачивал наконечник.

Кроме того, существуют опции, обеспечивающие лучший контроль температуры паяльника и теплового отклика (время, необходимое для повторного нагрева после пайки). Некоторые паяльники представляют собой металлические вставки, которые упираются в нагревательный элемент, а другие интегрированы с нагревательным элементом в картридже.

Чем отличается паяльник от паяльной станции?

На нижнем уровне, наиболее подходящем для любителей, паяльник может подключаться непосредственно к электрической розетке, что не позволяет контролировать температуру паяльника.Просто включите или выключите. С паяльной станцией паяльник подключается к станции для лучшего контроля температуры и других функций, таких как запоминание заданной температуры, блокировка и т. Д.

Какой припой использовать?

Несмотря на то, что существует большое количество различных типов припоев, в основном вам нужно выбирать между свинцовым или бессвинцовым припоем, диаметром проволоки, сердечником из флюса или сплошной проволокой и типом флюса.

  • Свинец или бессвинцовый — Припой, как правило, представляет собой комбинацию металлов, выбранных из соображений надежности и проводимости.Свинец, часто в сочетании с оловом, был основой электронной пайки с тех пор, как появилась электронная пайка. Свинец имеет относительно низкую температуру плавления, легко смачивается и течет, что делает процесс более быстрым, легким и надежным. Из-за проблем, связанных со свинцом, для окружающей среды и здоровья людей настаивают на переходе на бессвинцовый припой, который часто представляет собой комбинацию олова и серебра. Бессвинцовые припои имеют более высокую температуру плавления и, как правило, требуют более активных или более концентрированных флюсов (более высокое содержание твердых веществ) для достижения тех же характеристик пайки, что и свинцовые припои. Для типичной ручной пайки, если все сделано правильно, надежность должна быть примерно такой же. Для высокотехнологичной электроники, используемой в экстремальных условиях (например, аэрокосмической электроники), существуют опасения по поводу тенденции блестящего олова кристаллизоваться и образовывать усы олова, тонкие проволоки из олова, которые могут вырастать из паяных соединений.

    Если вы ремонтируете или собираете электронику для использования в США, свинцовый припой является наиболее простым в эксплуатации и обеспечивает самые надежные паяные соединения. Более низкий нагрев также создает меньшую тепловую нагрузку на остальную часть печатной платы.Если конечный продукт поставляется за пределы США, особенно в Европу, вам следует подумать о бессвинцовой припое. Исключением может быть электроника высокой надежности, используемая в аэрокосмической отрасли. В этом случае ознакомьтесь со спецификациями и требованиями конечного пользователя электроники. По-прежнему может потребоваться бессвинцовый припой, или могут существовать исключения, позволяющие использовать свинцовый припой.

  • Диаметр припоя — Убедитесь, что вы не перепутали припой, предназначенный для водопровода, с припоем для электроники.Проволока для сантехники будет намного толще, диаметром 2 мм и больше. Паяльная проволока для электроники будет тоньше, 1,5 мм или меньше, до 1/2 мм или меньше. Подберите диаметр к размеру паяемых разъемов и контактов. Слишком маленький, вы будете использовать слишком много припоя, а слишком большой может затруднить маневрирование вокруг плотной печатной платы, и может увеличить вероятность термического напряжения или даже пайки других компонентов, не связанных с вашим ремонтом.
  • Флюсовый сердечник или сплошная проволока — Большинство припоев для проволоки имеют флюсовый сердечник, поэтому флюс автоматически активируется и течет по зоне пайки, когда припой расплавляется.С ним удобнее и эффективнее работать. Можно использовать сплошную проволоку с добавлением флюса с помощью кисти, дозатора для бутылок или дозатора ручек. Если не требуется очень специфический флюс, который недоступен в качестве припоя для проволоки, обычно рекомендуется припой для проволоки с флюсовым сердечником.
  • Тип флюса — Флюс без очистки — хороший выбор для пайки, когда следует избегать очистки. Легкие остатки можно оставить на доске или удалить с помощью средства для удаления флюса. Флюс, активированный канифолью (RA), обеспечивает отличную паяемость в самых разных областях применения.Лучше всего удалить остатки после пайки из соображений эстетики и во избежание коррозии в будущем. Канифольный флюс (R) или слегка активированный канифольный флюс (RMA) обычно можно оставить на печатной плате после пайки, если только эстетика не является проблемой. Водорастворимый флюс (OA) — это очень активный флюс, разработанный для легкого удаления деионизированной водой, как в периодической или поточной системе. Его также можно удалить изопропиловым спиртом (IPA). Очень важно счистить остатки водорастворимого флюса, потому что они очень агрессивны.

    Вы также можете увидеть варианты «без галогена» или «без галогена». Это для компаний, которые реализуют экологические инициативы или должны соблюдать ограничения по галогенам из-за нормативных или потребительских ограничений. Галогены включают элементы хлор, фтор, йод, бром и астат. Они могут иметь такие компромиссы, как возможность очистки, поэтому, если вам не нужно исключать галогены из вашего процесса, проще использовать стандартные флюсы с галогенами.


Какой припой использовать: свинец или бессвинцовый?

Если вы ремонтируете или собираете электронику для использования в США, свинцовый припой является наиболее простым в эксплуатации и обеспечивает самые надежные паяные соединения.Более низкий нагрев также создает меньшую тепловую нагрузку на остальную часть печатной платы. Если конечный продукт поставляется за пределы США, особенно в Европу, вам следует подумать о бессвинцовой припое. Исключением может быть электроника высокой надежности, используемая в аэрокосмической отрасли. В этом случае ознакомьтесь со спецификациями и требованиями конечного пользователя электроники. По-прежнему может потребоваться бессвинцовый припой, или могут существовать исключения, позволяющие использовать свинцовый припой.

Что такое флюс?

Подумайте о флюсе и добавке для подготовки к процессу пайки.При соединении двух металлических поверхностей вместе с припоем необходимо обеспечить хорошее металлургическое соединение, чтобы паяное соединение не рвалось, а электрическая целостность не изменялась из-за механических, температурных и других нагрузок. Флюс удаляет любое окисление, которое может присутствовать, и слегка травит поверхность, способствуя смачиванию. «Смачивание» — это процесс растекания припоя по поверхности контактов и паяльного жала, что очень важно в процессе пайки.

Какой тип флюса мне использовать?

Флюс без очистки — хороший выбор для пайки, где следует избегать очистки.Легкие остатки можно оставить на доске или удалить с помощью средства для удаления флюса. Флюс, активированный канифолью (RA), обеспечивает отличную паяемость в самых разных областях применения. Лучше всего удалить остатки после пайки из соображений эстетики и во избежание коррозии в будущем. Канифольный флюс (R) или слегка активированный канифольный флюс (RMA) обычно можно оставить на печатной плате после пайки, если только эстетика не является проблемой. Водорастворимый флюс (OA) — это очень активный флюс, разработанный для легкого удаления деионизированной водой, как в периодической или поточной системе.Его также можно удалить изопропиловым спиртом (IPA). Очень важно счистить остатки водорастворимого флюса, потому что они очень агрессивны.

Вы также можете увидеть варианты «без галогенов» или «без галогенов». Это для компаний, которые реализуют экологические инициативы или должны соблюдать ограничения по галогенам из-за нормативных или потребительских ограничений. Галогены включают элементы хлор, фтор, йод, бром и астат. Они могут иметь такие компромиссы, как возможность очистки, поэтому, если вам не нужно исключать галогены из вашего процесса, проще использовать стандартные флюсы с галогенами.

Нужно ли добавлять флюс при пайке?

При пайке простого соединения, например, двухпроводного или сквозного вывода, флюса в припое с флюсовым сердечником должно быть достаточно. Для более сложных методов пайки, таких как пайка протаскиванием нескольких выводов на компонент для поверхностного монтажа, может потребоваться добавление дополнительного флюса. Поток активируется и потребляется, когда он изначально вытекает из сердечника. Если припой обрабатывать дальше, например, когда вы протягиваете несколько выводов, вы рискуете получить холодные соединения или перемычки без дополнительного флюса.Хотя кажется, что чем больше, тем лучше, постарайтесь не наносить слишком много флюса. Избыточный флюс необходимо удалить, особенно если он не активируется полностью при нагревании до полной температуры пайки.

Сопутствующие товары:

Как нанести дополнительный флюс?

Флюс можно наносить кислотной кистью, наносить с помощью диспенсера для бутылочек с иглами или диспенсера для ручек. Хотя кажется, что чем больше, тем лучше, постарайтесь не наносить слишком много флюса. Избыточный флюс необходимо удалить, особенно если он не активируется полностью при нагревании до полной температуры пайки.

Сопутствующие товары:

Как паять?
  1. Убедитесь, что паяемые поверхности чистые.
  2. Включите паяльник и установите температуру выше точки плавления припоя. 600 ° -650 ° F (316 ° -343 ° C) — хорошее место для начала для припоя на основе свинца и 650 ° -700 ° F (343 ° -371 ° C) для бессвинцового припоя.
  3. Прижмите наконечник к проводу и контактной точке / контактной площадке на несколько секунд. Идея состоит в том, чтобы довести оба до температуры пайки одновременно.
  4. Прикоснитесь проволокой припоя к выводу и контактной точке / площадке несколько раз, пока припой не потечет вокруг вывода и контакта.
  5. Осмотрите паяное соединение, чтобы убедиться, что он полностью покрывает контактную поверхность и вывод. Если это сквозной вывод, отверстие должно быть заполнено, а паяные соединения должны иметь форму небольшой пирамиды.
  6. При необходимости обрежьте провод с помощью ножа для резки свинца. Не обрезайте паяное соединение, так как это может повредить соединение.
  7. При использовании флюса, активированного канифолью, водного флюса или если эстетический вид остатков флюса является проблемой, очистите область с помощью средства для удаления флюса.

Сопутствующие товары:

Насколько сильно нагревается паяльник?

600 ° -650 ° F (316 ° -343 ° C) — хорошее начало для припоя на основе свинца и 650 ° -700 ° F (343 ° -371 ° C) для бессвинцового припоя. Вам нужно, чтобы жало было достаточно горячим, чтобы расплавить припой, но излишек тепла может повредить компоненты, поскольку тепло распространяется по выводам, и это сократит срок службы жала паяльника.

Как отличить хорошее паяное соединение от плохого?

Осмотрите паяное соединение, чтобы убедиться, что он полностью покрывает контактную поверхность и вывод.На что следует обратить внимание:

  • Если это сквозной вывод, отверстие должно быть заполнено, а паяные соединения должны иметь форму небольшой пирамиды.
  • Если паяное соединение устанавливается на поверхность, припой должен полностью покрывать контактную площадку и окружать вывод.
  • После пайки провод не должен болтаться или покачиваться.
  • Припой не должен перетекать или перекрывать другие контактные точки / площадки.
  • При использовании припоя на основе свинца паяное соединение должно быть блестящим.К сожалению, бессвинцовые покрытия имеют более тусклый оттенок, поэтому в этом случае это не лучший показатель.

Как выбрать лучшее паяльное жало для ремонта печатной платы?

Цель состоит в том, чтобы согласовать форму и размер наконечника с контактной площадкой. Это позволяет максимально увеличить площадь контактной поверхности и максимально быстро нагреть провод и контактную поверхность. Если вы выберете слишком большой наконечник, у вас будет больший объем наконечника для нагрева, что замедлит рекуперацию тепла, время, необходимое для повторного нагрева наконечника после пайки соединения.Это также может повлиять на работу других компонентов и контактных площадок. Если вы выберете слишком маленький наконечник, у вас не будет достаточной площади поверхности наконечника, соприкасающейся с проводом, и площади контакта для эффективной передачи тепла. Это займет больше времени, что замедлит работу и может увеличить тепловую нагрузку на компонент.

Убедитесь, что вы используете паяльник и жала, предназначенные для пайки электронных плат. Наконечники, предназначенные для других применений, таких как витражи, сантехника или тяжелые электромонтажные работы, обычно намного больше, чем то, что подходит для электроники.

Жала паяльника бывают самых разных форм, чтобы облегчить разную геометрию печатных плат:

  • Заостренный или конический — Конец жала паяльника подходит либо к точке, либо вокруг плоской поверхности. Размер определяется диаметром конца, поэтому может быть от 0,1 мм до 1 мм. Эти наконечники обычно используются, когда требуется высокая точность, например, с очень тонкими безвыводными компонентами для поверхностного монтажа. Они могут быть длинными для большей досягаемости в плотной конструкции платы или более короткими микровыступами для уменьшения количества металла наконечника, который необходимо нагреть.Это может улучшить рекуперацию тепла. Концы наконечников также можно согнуть, чтобы не мешать другим компонентам или областям контакта.
  • Лезвие или нож — Наконечник лезвия обычно используется для плавной пайки, когда припой протягивается через несколько контактных площадок. Это обычное явление при пайке компонентов технологии поверхностного монтажа (SMT). Размер измеряется по длине лезвия и может составлять 6,3 мм (1/4 дюйма) или больше.
  • Зубило или отвертка — Зубило позволяет нагревать большую площадь контакта, что так полезно для сквозных паяных соединений.Длина может быть разной, а также может быть гнутой, как с коническим наконечником. Размер в основном определяется как длина плоского участка, но глубина или толщина кончика также могут варьироваться. Они могут быть такими маленькими, что выглядят почти как острие, размером менее 1 мм и шириной от 5 до 6 мм.
  • Bevel — Наконечник со скошенной кромкой имеет плоский овальный конец, расположенный под углом. Представьте себе металлический стержень, который представляет собой поперечное сечение под углом. Размер определяется диаметром «стержня» или вала, а иногда и углом скоса.Фаска может быть от 1 мм до 4 мм или больше.
  • Наконечники Flow — Наконечники Flow похожи по конструкции на скошенные, но вместо плоской поверхности это небольшое углубление или чашка. Его также называют «мини-волнообразным наконечником», и он обычно используется для пайки волной, как описано выше.

Сопутствующие товары:

Можно установить максимальную температуру нагрева для ускорения пайки?

В пайке, как и во всем остальном, главное — скорость. Операторы увеличивают температуру пайки, чтобы ускорить отвод тепла.Это позволяет им быстрее переходить от одного паяного соединения к другому. Уловка — чем выше нагрев, тем короче срок службы наконечника. Конечно, паяльные станции могут нагреться до 900 ° F, но 750 ° F — это самый высокий уровень, который вам нужен для бессвинцового провода. Дополнительный нагрев также может излишне нагружать компоненты, увеличивая вероятность выхода печатной платы из строя позже.

Почему припой капает с паяльного жала?

Это признак того, что паяльное жало необходимо очистить, так что это «холодное» жало (хотя оно все еще очень горячее, так что не трогайте!).Когда флюс и окисление накапливаются с течением времени, тепло не передается так эффективно, и припой не смачивается и не течет по наконечнику должным образом. Припой будет плавиться, но просто стечь с кончика. Это затрудняет переход к пайке вокруг контактных участков так, как вам это может понадобиться.

Как почистить паяльник?

Паяльные станции обычно поставляются с губкой и / или латунной площадкой «brillo». Цель состоит в том, чтобы удалить излишки флюса и припоя с наконечника.Если слишком много флюса накапливается и пригорает на жало паяльника, оно в конечном итоге отварится и станет непригодным для использования (но не обязательно безвозвратно). Если инструменты для чистки наконечников не используются должным образом, они могут принести больше вреда, чем пользы. Выбирая губку, убедитесь, что она сделана из натуральной целлюлозы (например, губки Plato). Синтетические губки плавятся на жало паяльника и могут сократить срок его службы. Используйте чистую деионизированную воду. Водопроводная вода может содержать минералы, которые могут накапливаться на наконечнике. Когда вы пропитаете губку, отожмите ее, чтобы она не промокла.Слишком много воды может увеличить термическое напряжение наконечника и замедлить восстановление наконечника.

Когда жало паяльника почернело от запекания флюса и больше не смачивается должным образом, пришло время для чистки инструментов в крайнем случае. Тонировщик для наконечников (Plato # TT-95) представляет собой комбинацию бессвинцового припоя и очистителя. Пока паяльник нагревается до полной температуры, обваляйте его в растворителе для жала. По мере того, как вы катите его, он должен измениться с черного на блестящий серебристый, поскольку запеченный флюс будет счищен.Затем сотрите излишки красителя с жала и сетчатки с помощью проволочного припоя. Не позволяйте названию ввести вас в заблуждение — «средство для чистки наконечников» не предназначено для того, чтобы оставлять их на наконечнике.

Также доступны полировальные стержни, которые используются для очистки наконечника от остатков флюса. Это следует использовать только в крайнем случае, потому что вы будете удалять железо вместе с пригоревшим флюсом. Как только наконечник показывает точечную коррозию, настоящие дыры в утюге, пора заменять.

Сопутствующие товары:

Что лучше для чистки жала паяльника — латунная «губка» или губка?

Как и все остальное, у каждого есть свои плюсы и минусы:

Очиститель латунных наконечников
  • Pro-Быстрый и простой в использовании, не требует пропитки водой и не подвергает жало паяльника термическому удару.
  • Con — Абразивен, хотя латунь мягче железа на конце наконечника. Он имеет больше склонности к царапинам на хромовом покрытии, что не позволяет припою намочить наконечник. Это могло позволить коррозии проникнуть под покрытие, сократив срок службы наконечника.

Не забудьте использовать проталкивающие движения с помощью латунного очистителя наконечников. Протирание поверхности увеличивает вероятность разбрасывания расплавленного припоя.

Целлюлозная губка
  • Pro — это эффективный и быстрый способ очистки жала.Они имеют разные отверстия или прорези, чтобы сделать это еще быстрее и проще, а также для предотвращения выброса расплавленного припоя.
  • Con — Охлаждает наконечник, поэтому требуется повторный нагрев наконечника. Это также может привести к термическому удару насадки, особенно если губка слишком пропитана. Это может сократить срок службы наконечника из-за микротрещин в металлическом покрытии.
Убедитесь, что вы используете целлюлозную губку, предназначенную для чистки жала паяльника. Целлюлоза — это натуральный материал, получаемый из древесной массы.Он не расплавится и не повредит жало паяльника, как синтетическая губка. Губка не должна быть мокрой, а только слегка влажной. После насыщения деионизированной (ДИ) водой тщательно отожмите его. Рекомендуется использовать деионизированную воду для предотвращения накопления минералов на жало паяльника. После очистки жала паяльника не забудьте расплавить небольшое количество припоя на конце жала. Это предотвращает коррозию рабочего конца наконечника, который является железом, под воздействием воздуха в течение определенного периода времени.Сопутствующие товары:

Следует ли счистить весь припой с жала паяльника после завершения пайки? Перед тем, как положить паяльник обратно в держатель, принято протирать его. Это обнажит необработанное железо на рабочем конце наконечника, которое начнет ржаветь на открытом воздухе. Добавьте в смесь остаточный флюс, и у вас будет преждевременно изъеденное паяльное жало. Прежде чем сделать перерыв или остановиться на день, сотрите остаточный флюс, припой и сетчатку, нанеся свежий припой на конец наконечника.

Что я могу сделать, чтобы продлить срок службы паяльного жала?

С момента перехода от свинца к бессвинцовым припоям частой жалобой был короткий срок службы наконечников. Более высокий нагрев, необходимый для бессвинцовых припоев и флюса с большей активностью, приводит к более быстрому выгоранию наконечника. Часто наконечники чернеют, а припой просто стекает с конца наконечника. Его также можно назвать «холодным наконечником», но не касайтесь его голыми пальцами!

Жала паяльника имеют медный сердечник, который передает тепло от нагревательного элемента к рабочему концу (кончику жала).Поскольку медь очень мягкая, легко корродирует и изнашивается, для покрытия меди используются другие металлы, включая внешний слой железа. Хотя железо очень твердое, со временем оно все равно подвергнется коррозии. Кроме того, его можно покрыть флюсом и другими загрязнениями, которые могут вызвать обезвоживание. Коррозия и обезвоживание замедлят пайку и в конечном итоге потребуют утилизации жала. Хотя все наконечники будут выброшены на свалку, оператор может предпринять несколько шагов, чтобы продлить срок службы наконечников:

  1. Убавьте огонь
  2. Правильно очистите наконечник
  3. Лужить жало паяльника
  4. Используйте специальные инструменты для очистки

Если оставить паяльную станцию ​​более чем на 5 минут, выключите ее.Когда вы оставляете станцию ​​включенной, жало остается при температуре пайки, что еще больше сокращает срок службы жала. Современное паяльное оборудование нагревается до температуры пайки за секунды, поэтому экономия времени не стоит сокращения срока службы жала.

Сопутствующие товары:

Когда следует выбрасывать старое паяльное жало?

Когда наконечник черный и влажный (припой не прилипает к нему), это называется «холодным наконечником», его обычно можно очистить и использовать снова. Когда есть точечная коррозия и видимая коррозия, пришло время заменить насадку.Снаружи жало паяльника покрыто железом поверх теплопроводящей меди. Это защищает мягкую, подверженную коррозии медь от агрессивных флюсов. Как только флюс пройдет через ямы через железное покрытие, наконечник быстро разъедается.

Как избежать коррозии печатной платы после завершения пайки?

Остатки флюса могут вызвать рост дендритов и коррозию на сборках печатных плат, поэтому убедитесь, что вы используете передовые методы, и очистите плату.В конце концов, компоненты были заменены, а излишки припоя удалены…

  • Тщательно очистите поверхность качественным средством для удаления флюса.
  • Наклоните доску, чтобы очиститель и остатки стекали.
  • При необходимости используйте щетку из конского волоса или безворсовую салфетку, чтобы аккуратно протереть печатную плату, а затем промойте.
  • При использовании салфетки убедитесь, что она не оставляет волокон / ворса на печатной плате, что может вызвать проблемы позже.

Это необязательный шаг для флюса без очистки, но все же хорошая идея для густонаселенных плат или плат высокого напряжения.Это абсолютно необходимо, независимо от типа флюса, если после ремонта вы планируете нанести защитное покрытие.

Сопутствующие товары:

10 советов по хорошей пайке
  1. Начните с чистой поверхности.
  2. Подберите размер припоя для проволоки к тому, что вы паяете.
  3. Совместите ваше паяльное жало с тем, что вы паяете.
  4. Тщательно выбирайте припой и флюс.
  5. Держите наконечник чистым и луженым.
  6. Выберите температуру пайки, которая должна быть достаточно высокой для эффективного плавления припоя, но не слишком высокой.
  7. Удерживайте жало паяльника на выводе и точке контакта / контактной площадке, пока они оба не нагреются до температуры.
  8. Нанесите достаточно припоя, чтобы покрыть контактную площадку и окружить провод.
  9. При необходимости обрежьте провода острым ножом для резки свинца и не засовывайте паяные соединения.
  10. Удалите остатки флюса с места пайки с помощью качественного съемника флюса.

Сопутствующие товары:

Долгосрочный обзор

: паяльник Weller Magnastat

Одна из вещей, которую вы делаете, будучи молодым инженером, — это вооружаетесь инструментами своего дела. Это будет основа, на которой будет строиться ваша карьера, чего никогда не будет с дипломом или свидетельством о ученой степени, поскольку лучшая степень в мире менее полезна, если качество ваших инструментов не позволяет вам извлечь из нее выгоду.Возможно, вам посчастливится сделать некоторые из них самостоятельно, но другие вы будете жаждать как недоступных, а затем, в конце концов, потратите немного времени, чтобы купить на пределе вашего скудного дохода.

На вашем стенде может быть несколько из этих инструментов на весь срок службы. Это может быть что-то простое, например отвертка, или у вас может быть один из тех неразрушимых мультиметров, но в моем случае моим пожизненным инструментом является мой паяльник. Когда-то в 1992 году я потратил около 60 фунтов стерлингов (тогда 173 доллара), большие деньги для студента, на Weller Magnastat с питанием от сети.В те дни Всемирная паутина была еще совсем недавно от NeXT Тима Бернерса-Ли, так что это означало поездку к торговому прилавку RS моего университета и мгновенное изучение каталога размером с телефонную книгу перед заполнением бланка заказа.

Magnastat — простой, но очень эффективный утюг с фиксированной температурой. Наконечник имеет магнит на заднем конце, который удерживает выключатель питания нагревательного элемента. Когда наконечник нагревается до температуры Кюри магнита, он теряет свой магнетизм, и переключатель размыкается.Температура опускается ниже температуры Кюри, и магнетизм возвращается, переключатель замыкается, наконечник снова нагревается, и цикл повторяется. Таким образом, температура наконечника определяется температурой Кюри магнита, и компания Weller предлагает ряд наконечников с магнитами для различных температур.

В результате получился утюг, обладающий достаточной мощностью, чтобы паять теплоотводящие работы, в результате чего меньшие утюги будут задыхаться от сока, а также обладает способностью паять крошечные компоненты для поверхностного монтажа, не повреждая их и не поднимая направляющих.Это не особенно маленький или легкий утюг, если вы привыкли к утюжкам для карандашей, которые используются сегодня на паяльных станциях, но и не слишком большой или тяжелый, чтобы быть громоздким. За почти четверть века, когда я владел своим Magnastat, он приложил руку почти ко всему, что я делал, от hi-fi и ламповых усилителей до радиопередатчиков, полосковых фильтров, комплектов и слишком большого количества ремонтов, чтобы упоминать. Его даже пустили в строй — приварка пластика поврежденного обтекателя мотоцикла. Это действительно инструмент на всю жизнь.

Вы действительно получаете оценку поставщика или единицы оборудования, только когда что-то идет не так, и, таким образом, мы подходим к инциденту, который вызвал этот обзор. Пару недель назад, когда я собирал микрокомпьютер, магнит на кончике утюга вышел из строя. Это неизбежно произойдет с магнитом, постоянно подвергающимся воздействию высоких температур, и это известный вид отказа утюгов Magnastat. Когда это происходит, нагревательный элемент остается включенным, и температура наконечника резко возрастает.В конце концов вы замечаете, что наконечник светится мягко-красным, и знаете, что пришло время для нового наконечника.

Две насадки Weller Magnastat. Верх: новый неиспользованный наконечник, нижний: наконечник 25-летнего возраста с неисправным магнитом.

Стоит уделить время тому, чтобы взглянуть на подсказку, которая не удалась. Справа изображены два наконечника, верхний — новый наконечник, а нижний — наконечник 25-летней давности с мертвым магнитом. Вы можете увидеть дополнительное окисление на нем в последний момент сильной жары.

Я никогда особо не задумывался о состоянии наконечника утюга, пока не снял его.Как видите, он все еще такой же формы, какой был при его изготовлении, без точечной коррозии или рецессии. Если учесть, что этот наконечник использовался более двух десятилетий, это замечательно. Прошло много времени с тех пор, как я регулярно пользовался дешевым утюгом, но одна из вещей, которые я помню о них, — это склонность их наконечников к эрозии. Возможно, состояние наконечника моего утюга связано с тем, что я использовал припой и флюс приличного качества, но даже если бы я подумал об этом, я бы не ожидал, что он продержится так долго.

Замена наконечника Magnastat — простая задача. У основания наконечника есть гайка с накаткой, которую вы откручиваете, затем вытаскиваете старый наконечник, прежде чем вставлять новый и возвращать гайку. Несмотря на то, что гайка долго нагревалась и никогда не откручивалась до того, как гайка легко открутилась без дополнительных инструментов, это еще один неожиданный бонус.

Итак, я заказал пару новых насадок — с тем же успехом у них может быть больше одной формы — и установил один на утюг. Вы можете сказать, что работа сделана, но это не совсем так.Есть загвоздка, хотя я потратил большую часть этой статьи, восхваляя Magnastat до небес как один из моих самых полезных и надежных инструментов.

Я сказал ранее, что вы действительно получаете оценку поставщика или единицы оборудования только тогда, когда что-то идет не так, и я подробно изучил эту единицу оборудования. Как насчет поставщика?

Weller производит Magnastats десятилетиями, и они по-прежнему составляют значительную часть их ассортимента. Они производят большой выбор сменных насадок для утюгов Magnastat, как молодых, так и старых, в различных форматах системы.Если у вас есть более старый Magnastat, как у меня, вы можете купить все наконечники, которые у вас были, когда он был впервые сделан.

К сожалению, трудно отделаться от впечатления, что компания Weller не желает облегчать жизнь владельцам своих старых продуктов. Все их советы перечислены подробно, но с явным упущением. Когда они перечисляют, с какими утюгами совместима насадка, они перечисляют только модели из их текущего ассортимента. Владельцам старых моделей остается гадать, звонить другу или безуспешно искать в Интернете.Удивительно, что в 1992 году это было бы проще, тогда я отнес бы свою старую подсказку к торговому прилавку, и ребята там принесли бы несколько акций для физического сравнения. Интернет творит чудеса с доступностью продуктов, но не полностью ликвидирует этот пробел. В конце концов, я решил свою проблему с помощью друзей, я не единственный человек в моем кругу, имеющий более старый Magnastat, и в конце концов мы определили текущий диапазон наконечников, который подошел бы к моему утюгу.

Есть горстка производителей, которые производят легендарные продукты, которые служат вечно, и которые до сих пор поддерживают свои продукты, созданные целую жизнь назад. Обычно это те, кто устанавливает стандарты в своей области и чья продукция является синонимом того, что они делают. Люди покупают их, даже если они стоят дороже, чем некоторые из их конкурентов, потому что они знают, что получат лучший из имеющихся продуктов, и им вряд ли когда-либо придется покупать другой.

Веллер, я бы сказал, одна из таких компаний.Есть другие паяльники, может быть, даже паяльники получше или дороже. Я бы сказал, что если вы купите Weller, вы можете считать, что решили свои проблемы с пайкой, и, возможно, вам никогда не придется покупать другой утюг.

Проблема в том, что, учитывая мой недавний опыт, я не могу полностью отнести Веллера к этой категории. Они делают отличные утюги, которые служат вечно, и они делают подсказки для старых утюгов, но отсутствует такая важная и простая часть головоломки, как поддержание информации о совместимости, которая связывает их.Если бы я мог сесть перед боссом Веллера в его офисе в Германии, я бы посоветовал ему исправить эту ситуацию. Это не должно быть сложной задачей, он мог бы просто дать удачливому летнему стажеру громкое имя в своем резюме, усадив его с электронной таблицей, большой коробкой чаевых и старыми утюгами. Если бы он сделал это, он был бы уверен, что извлечет выгоду из того, что седые старые инженеры с утюгами, которым уже несколько десятилетий, превозносят достоинства своей новообретенной поддержки молодым покупателям без железа.

Итак, если вы ищете паяльник, я могу от всей души рекомендовать Weller Magnastat как тот, который прослужит вам всю жизнь.У меня есть, как и у других бесчисленных инженеров. Я бы купил еще один, не задумываясь, они настолько хороши. Если ваша насадка Magnastat в конечном итоге выйдет из строя, вам не нужно беспокоиться о том, будет ли доступна новая, хотя определение того, какая из них подходит вашему утюгу, на данный момент может быть сложной задачей. Пусть это вас не смущает, вы не единственный, кто столкнулся с этой проблемой.

Паяльник Автор: Дипа Кришнасвами. Проблемы — слишком много вещей, которые нужно держать — утюг, припой и деталь, над которой вы работаете — трудно увидеть деталь должным образом.

Презентация на тему: «Паяльник Автор: Дипа Кришнасвами. Проблемы — слишком много вещей, чтобы держать — утюг, припой и деталь, над которой вы работаете — трудно увидеть деталь должным образом». — Стенограмма презентации:

1 Паяльник Автор: Дипа Кришнасвами

2 Проблемы — слишком много вещей, чтобы держать их — утюг, припой и деталь, над которой вы работаете — трудно увидеть деталь, если она небольшая — демонтаж неудобен — небезопасно, если человек неопытен

3 Решение №1 Создайте кнопку сбоку с помощью автоматического устройства подачи припоя — как механический карандаш — легкий — подходит для начинающих

4 Решение №2 Механизм, похожий на клеевой пистолет — легко заменяемая катушка — безопасный — также можно использовать для распайки, остановив поток припоя.

5 Общие идеи — в двух предыдущих конструкциях можно легко использовать припой разной толщины — увеличительное стекло, чтобы видеть мелкие детали

6 Заказчики — инженеры-электрики — начинающие студенты — компьютерные инженеры — люди, работающие с печатными платами

8 Запатентованные паяльники Hakko 373 Self Feeder — паять можно одной рукой

YIHUA 8786D Паяльник Термовоздушная паяльная станция DIY Цифровая паяльная станция Ремонт телефонов Паяльная станция BGA SMD | Паяльная станция | Станция для пайки железа

Станок

Номинальное напряжение 240 В / 230 В / 220 В / 110 В ± 10% 50 Гц / 60 Гц

Общая мощность устройства ≤740 Вт

Рабочая среда: 0 ~ 40 ° C

Температура хранения: -20 ~ 80 ° C

Влажность при хранении: 35% ~ 45%

Деталь для термофена

Диапазон температур: 100 ° C ~ 480

Температурная стабильность: ± 2 ° C (статическое состояние)

Тип воздушного потока: бесщеточный вентилятор нежный ветер

Воздушный поток: 120 л / мин (макс.)

Деталь паяльника

Рабочее напряжение: 26 В ± 10% 50 Гц / 60

Диапазон температур: 200 ° C ~ 480 ° C

Температурная стабильность: ± 2 ° C (статическое состояние)

Сопротивление наконечник-земля: 2 Ом

Напряжение между наконечником и землей: 2 мВ

Приложение

1.Подходит для пайки и распайки различных элементов, таких как SOIC, CHIP, QFP, PLCC, BGA (особенно подходит для распайки плат мобильных телефонов и кабелей).

2. Для термоусадки, сушки, окраски, удаления клея, оттаивания, предварительного нагрева, сварки склеивания.

новый держатель паяльника обновления, экономия места

двойной экран, удобный для просмотра температуры термофена и паяльника

кнопка холодного воздуха, смените горячий воздух.

Кнопочный переключатель, регулировка температуры более точная, чем ручного типа

функция на крючке: поместите воздушный пистолет в держатель, температура автоматически снизится

четыре оригинальные насадки для тепловых пушек в подарок

10 минут фиксированная функция сна, защита наконечников паяльника, экономия энергии

Полный дисплей машины

.

Lukey 702. Замена нагревательного элемента: vladikoms — LiveJournal

Так получилось что за 8 лет не особо активного использования паяльной станции Lukey 702, у паяльника вышел из строя керамический нагревательный элемент. Точнее неисправность возникла не в самом нагревателе, а во встроенной термопаре. В один прекрасный день на дисплее высветилось запредельное значение температуры в 596 градусов и паяльник совсем перестал нагреваться. Незамедлительно проведённое расследование показало обрыв термопары внутри нагревалки. Паяльник тут же был заменен на резервный и уже на следующий день были заказаны керамические нагреватели с aliexpress. На прошлой неделе забрал их на почте и начал ремонт.



Нагреватели были упакованы не особо надежно, когда вскрыл стандартный желтый конверт, внутри обнаружился обыкновенный зип-лок пакет с тремя нагревателями. Пока вскрывал были серьезные опасения в сохранности, но нет, на этот раз обошлось – все целые и невредимые.

В первую очередь сравнил габаритные размеры родного нагревателя с присланным. Различия в габаритах оказались минимальны. У оригинального – длина 60,9 мм, диаметр 3.8 мм. У нового – длина 60,9, диаметр 3,87 мм. Далее измерил электрические параметры:
У родного сопротивление спирали – 15,8 Ом, у нового – 12,9 Ом.

Так как все отходящие провода уже обрезаны по длине и подготовлены к запаиванию, я, не долго думая, впаял их “по умолчанию”. И тут все пошло не совсем так, как ожидалось. Нагреватель стал греться, но показания температуры не изменялись (держались в районе 130 градусов). Измерил милливольты на выходе термопары – все нормально, растут по мере нагрева. Оставался один вариант – поменять местами концы термопары и тогда все получилось.

На самом деле, я “перекинул” приходящие на плату провода, подумалось что так будет лучше. Не знаю почему возникает эта проблема, может в новых станциях или других моделях подключение выполнено наоборот? В общем, если при замене вы столкнулись с ситуацией, при которой паяльник явно греется, но показания температуры не растут – срочно его выключайте и меняйте полярность подключения термопары.
Цветовая маркировка проводов присланных нагревателей (на всякий случай):
Короткие красные провода – нагреватель
Длинные синий и белый провода – выходы термопары. Синий – “минус”, белый “плюс”

Нагревалки заказывал тут.

Как долго нужно греть паяльником полипропиленовую трубу? Какое время сварки ПП труб?

Для начало надо бы вникнуть в сам процесс пайки полипропиленновых труб, и в частности в параметры температуры при которых плавится полипропилен. Плавится полипропиленовые трубы, равно как и соединительные элементы из ПП (далее ПолиПропилен) начинают при температуре не менее +260 градусов по Цельсию.

Перед начало работ требуется оснастить паяльник для полипропилена (сварочный аппарат) насадками для соответствующего диаметра соединяемых элементов. Эти насадки представляют из себя “дорн” (втулку для нагрева внутренней поверхности) и “гильзу” (для нагрева наружной поверхности)

Затянув дорн и гильзу на нагреваемой шине утюга, включаем его на температру не менее 260 градусов (некоторые аппараты имеют градацию устанавливаемой температуры 200 – 240 – 280 градусов, минуя отметку 260. В этом случае ставим на отметку между 240 и 280. Дело в том, что термореле отключит нагрев при температуре шины 260 градусов, в то время как инерционный нагрев “догонит” температуру паяльной пары, спустя несколько минут уже до 270-280 градусов.

Большинство современный паяльников имеют звуковой/световой сигнал готовности к работе. Это означает что паяльная пара (дорн/гильзы) достигла заданны заданной температуры готовой к работе.

Теперь определяемся со временем нагрева в зависимости от диаметра трубы. Есть вот такая таблица, выведенная опытным путем, и не противоречащая рекомендациям производителей полипроплиновых труб и комплектующим, в которой приведено ориентировочное время нагрева труб разного диаметра при “эталонной” температуре окружающей среды (комнатной температуре) – 20-24 градуса по Цельсию.

Полипропиленовую трубу, после полной насадки на сварочную головку (дорн или гильзу не важно), греем в зависимости от размера, следующее время –

  • полипропиленовую труба на 16 миллиметров следует греть 5 секунд;
  • полипропиленовую труба на 20 миллиметров следует греть 6 секунд;
  • полипропиленовую труба на 25 миллиметров следует греть 7 секунд;
  • полипропиленовую труба на 32 миллиметров следует греть 8 секунд;
  • полипропиленовую труба на 40 миллиметров следует греть 12 секунд;
  • полипропиленовую труба на 50 миллиметров следует греть 20 секунд;
  • полипропиленовую труба на 63 миллиметров следует греть 30 секунд;
  • полипропиленовую труба на 75 миллиметров следует греть 30 секунд;

Но это еще не все. При сварке полипропиленовых труб, есть такое понятие как “время сварки” Время сварки это тот период в течении которого нужно обязательно удерживать в неподвижном положении соединяемые элементы, и при этом не менять их положение относительно друг друга.

Время гарантированной сварки ПП-элементов опять же напрямую зависит от их диаметра, и ориентированно на следующее величины в секундах –

  • для полипропиленовой трубы на 16 миллиметров врем сварки составляет 6 секунд;
  • для полипропиленовой трубы на 20 миллиметров врем сварки составляет 6 секунд;
  • для полипропиленовой трубы на 25 миллиметров врем сварки составляет 10 секунд;
  • для полипропиленовой трубы на 32 миллиметров врем сварки составляет 10 секунд;
  • для полипропиленовой трубы на 40 миллиметров врем сварки составляет 20 секунд;
  • для полипропиленовой трубы на 50 миллиметров врем сварки составляет 20 секунд;
  • для полипропиленовой трубы на 63 миллиметров врем сварки составляет 30 секунд;
  • для полипропиленовой трубы на 75 миллиметров врем сварки составляет 30 секунд;

Теперь, для того что бы соединение не имело возможности деформироваться, или изменить ориентирование, и его ресурс был долгим, следует воздержаться от механического воздействия на спаиваемый узел (изгиба, вытягивания) Время выдержки после пайки называется “временем охлаждения” и должно быть не меньше –

  • для труб диаметром от 16 до 25 мм. не менее 2 минут;
  • для труб диаметром от 32 до 50 мм. не менее 4 минут;
  • для труб диаметром 63 и 75 мм. не менее 6 минут.

Разумеется, после приобретения опыта сварных работ на полипропилене, вы научитесь опытным путем определять степень нагрева соединяемых элементов из полипропилена, и рука будет понимать как она чувствует степень нагрева трубы даже через рукоятку утюга. И что такое “буртик/валик” слоя пропилена, получающийся при правильной пайке на стыке соединяемых элементов, вот он –

Однако для домашнего мастера делающего первые шаги в этом деле, вышеприведенные данные будут очень полезны.

Простенький паяльник с керамическим нагревателем.

Всем привет! Сегодня рассмотрим паяльник, неплохой для своей цены. в обзоре разберем, насколько сможем, протестируем по времени нагрева, и замерим потребляемую мощность.

Приходит паяльник В незамысловатой упаковке блистере.

Есть наклейка с какими-то данными.

Сзади немного текста и типа какая-то сертификация


Сам паяльник серого цвета, кабель черный

Паяльник комплектуется евровилкой, что приятно.

Выход кабеля из трубки паяльника защищено пластичной резиной

Жало напоминает известное жало от Hakko

Есть регулятор температуры. Выбранная температура отмечена треугольником

А рукой держать рекомендуется за силиконовую насадку

Бывает несколько видов нагревателя.
Тут использован керамический нагреватель

Разберем крепление жала. Острие жала покрыто каким-то ярким сплавом


Давайте измерим и жало и паяльник
Нагреватель длиной 60 мм

Жало длиной 40,4 мм

Диаметр жала 6,4 мм

Длина всего горячего в паяльнике 83 мм

Длина паяльника от кабеля до кончика жала 224 мм

Соответственно ручки 140мм
Диаметр силиконовой накладки 16,5 мм

Диаметр металлического держателя жала 8 мм

Длина кабеля 140см

Проверим нагрев паяльника
Когда паяльник включен, он горит красным светодиодом, который просвечивает сквозь пластик корпуса

Выставляем задание 250 градусов и засекаем время

Ваттметр отображает 15Вт

За минуту нагрелся до 120 градусов

За 2 минуты до 220 градусов

За 2 минуты 45 секунд до 250 градусов

Температура держится в этих пределах.
Выставляем задание 450 градусов
За 4 минуты 40 секунд нагрелся до 350 градусов

За 5 минут 40 секунд до 400 градусов

За 6 минут до 410 градусов.

Больше особо и не нагрелся, регулятор температуры работает, отключает нагрев и снова его включает, перегрева не будет

Термоусадка на термопаре начала обугливаться. Жало после 350 градусов обгорает

Ваттметр показывает на максимуме 30 ВТ

С этим все понятно, выключаем и смотрим на время остывания, не знаю зачем, просто для того, чтобы было
Через три минуты остыл паяльник до 150 градусов.

При этом попаял полчаса, и замерил температуру силиконовой накладки, где держим рукой

Не выше 48 градусов. то есть рука легко терпит.
Очень хорошее свойство паяльника, что его спокойно класть на стол и он не перевернется горячим жалом на поверхность стола

Я заказал данный паяльник, чтобы учиться паять, а то я в этом нуб. И также купил набор DIY елочка, Вот все и пригодилось ))

Сильно не пинать, это мой первый опыт в пайке, и не факт что елочка выживет

Для любителей паять способом набора припоя на жало хорошая новость, жало хорошо держит припой. Никаких нареканий нет

Ну и еще понравилось одно видео, которое я нашел по запросу как очистить жало паяльника, ведь точить или наждачить мы не будем. Понравилось решил повторить, действительно очень просто.

А теперь для проверки мощности решил замерить сопротивление паяльника.
Для этого разберем паяльник, тут все стандартно, тащим за нагреватель, подталкиваем кабелем


Понятно что сопротивление мерить при такой схеме дело неправильное.

Отпаиваем нагреватель, замеряем его сопротивление (492 Ом)

Подсчитаем.
230/0,492= 467,5 мА
0,467*230=107 Вт
Вот такая математика, поправьте, если не прав..Я не спец.

В итоге имеем избыточную мощность нагревателя. И судя по разборке, никакого контроля температуры нет. в итоге мы регулятором ограничиваем мощность. Это дает очень условный контроль за температурой, Но при этом какой-никакой контроль за перегревом. То есть он не перекалится, В итоге. Имеем бюджетный паяльник. Контроль температуры есть, но только благодаря ограничению мощности. Устанавливаем задание 250, по факту температура может мыть в районе 300. Но выше 410 градусов не нагрелась. Для компактных работ отлично подошел, работать комфортно, но опять же до этого у меня был паяльник маде ин усср. С жалом как бревно. Поэтому тут мне показалось все очень приятно. Для своей цены паяльник хорош, А учитывая возможность смены на именитые жала, вообще отличный. Стоит учитывать специфику схемы паяльника, и понимать что точного соответствия задание- температура быть не может. Но для этого есть паяльная станция на работе, а для домашних работ его хватит точно.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Поиск и устранение неисправностей паяльника

| Блог Simply Smarter Circuitry

(Примечание: никогда не пытайтесь ремонтировать паяльник, если он не отключен от сети и не остыл.)

Если у вас возникли проблемы с паяльной станцией или паяльником, вам может потребоваться замена нагревательного элемента. Эти нагревательные элементы сделаны из проволоки сопротивления, которая плотно намотана на металлическую катушку. Когда нагревательный элемент выходит из строя, паяльник больше не может выделять тепло.

Если, однако, паяльник все еще нагревается, проблема, вероятно, связана с жало паяльника.Если за наконечником не ухаживать должным образом, то есть содержать его в чистоте и регулярно лужить, оксиды начнут накапливаться на поверхности хвостовика. Эти загрязнения необходимо удалить, иначе они неизбежно будут препятствовать передаче тепла от нагревательного элемента к наконечнику паяльника.

Когда паяльник остынет, снимите жало и аккуратно протрите поверхность стержня, а также внутреннюю стенку нагревательного элемента. Убедитесь, что жало хорошо прилегает к паяльнику, чтобы передача тепла была максимально эффективной; это также поможет предотвратить преждевременный выход из строя нагревательного элемента.Если по какой-либо причине вам не удалось отремонтировать жало паяльника, вам следует подумать о покупке нового жала.

Большинство паяльников работают на электричестве, и если цепь разорвана, электричество больше не будет работать. Если ваш паяльник не нагревается, это, вероятно, связано с разрывом электрической цепи, вызванным либо неисправным соединением в паяльнике, либо отказом нагревательного элемента.

Правильный порядок действий в этом случае – проверять электрические соединения при разборке паяльника; со временем эти связи могут ослабнуть.Затем выполните проверку целостности нагревательного элемента, чтобы проверить, работает ли он.

Если все электрические соединения были исправны, но вы зарегистрировали отсутствие непрерывности, ваш нагревательный элемент необходимо заменить. Если электрические соединения были исправны и нагревательный элемент зарегистрировал непрерывность, возможно, в вашем паяльнике произошло короткое замыкание и, скорее всего, потребуется ремонт. Если нагревательный элемент зарегистрировал целостность цепи, и вы заметили неплотное или неисправное соединение во время разборки, зафиксируйте электрические и физические соединения при повторной сборке паяльника, и отныне он должен работать правильно.

American Beauty – Устранение неисправностей паяльного оборудования

Сожалеем, что у вас возникли трудности с Паяльное оборудование American Beauty. Мы разработали это руководство по поиску и устранению неисправностей, которое поможет вам определить основную причину вашего проблема. Если вы выполните несколько из этих быстрых и простых «проверок и шагов», вы будете готовы к работе в кратчайшие сроки.

    ШАГ ПЕРВЫЙ – Быстрое определение Исправить
    Вы удивитесь, как часто один из этих три проблемы – основная причина ваших затруднений;
  1. Правильно ли подключен ваш аппарат?
  2. Находится ли шнур вашего устройства в надлежащем рабочем состоянии?
    • НЕТ, мой шнур поврежден. – Если продукт все еще подключен, следуйте инструкциям надлежащие меры безопасности. Тогда, возможно, пришло время проверить наш Ремонт Услуга.
  3. Розетка, в которую включено ваше устройство, находится под напряжением?

Если вы ответили ДА на все три вопроса, самое время перейти к большему техническое устранение неисправностей, ориентированное на линейку продуктов.


Устранение неисправностей ПАЯЛЬНОГО УТЮГА

Прежде чем мы предпримем следующие шаги по диагностике причины проблемы вы испытываете со своим паяльником American Beauty ® , помните, что никогда не пытайтесь обслуживать паяльник, если это не полностью круто и отключен .С этим сказал, что многое можно определить, ответив на следующий вопрос;

Вы получаете ЛЮБОЕ тепла из вашего паяльника?

  • ДА, мой утюг нагревается.
    • Анализ нашего эксперта – All American Beauty ® нагревательные элементы изготовлены из проволоки сопротивления, плотно намотанной вокруг металлической катушки. В случае выхода из строя нагревательного элемента, этот провод сопротивления достигает конца своего срока службы и ломается.После этого перерыва ваш утюг не может нагреваться вообще, и он пришло время заказать сменный нагревательный элемент в одном из наших авторизованные дистрибьюторы. Однако, поскольку ваш утюг – это выделяя некоторое количество тепла, очень вероятно, что причина Ваша проблема – это ваш паяльник TIP .
    • Заключение – Если наконечник не обслуживается должным образом, он будет со временем накапливают оксиды на поверхности хвостовика.Эти оксиды, если периодически не снимать, сильно затруднит передачу тепла из элемента в наконечник.
    • Порядок действий – После того, как утюг полностью остыть, следует снять наконечник и слегка отшлифовать поверхность стержня. Также рекомендуется слегка отшлифовать внутреннюю стенку элемента. периодически для удаления оксидов, которые могли там скопиться.Ты также следует убедиться, что наконечник всегда полностью вставлен в утюг в чтобы в полной мере использовать теплопередачу от элемента к наконечника и во избежание преждевременного выхода из строя элемента. Если твоя подсказка никогда не была должным образом обслуживались, вы можете начать все сначала с совершенно новой Идеал Кончик.
  • НЕТ, мое железо остается холодным.
    • Анализ нашего эксперта – All American Beauty ® продукты работают на электричестве.Основные принципы электричества диктуют что электричество должно течь по цепи. Если эта цепь разорвана, все, что питало это электричество, больше не будет работать.
    • Заключение – Когда вы сталкиваетесь с инструментом, который производит NO тепла, это почти всегда обрыв в электрической цепи, вызванный либо отказ нагревательного элемента, либо неисправное соединение внутри само утюг.
    • Порядок действий
      1. Проверить электрические соединения при разборке пайки железо.Нередко один из них вылетает из-за длительный период времени
      2. Выполнить непрерывность проверьте нагревательный элемент вашего паяльника. Это позволит вам узнайте, хорош ли ваш элемент.
    • Пояснение к результатам:
      1. Все электрические соединения в порядке, но нет непрерывности зарегистрировано – срок службы вашего нагревательного элемента истек.Пора заказывать новый один из наших авторизованных салонов красоты American Beauty ® дистрибьюторы.
      2. Все электрические соединения в порядке, элемент исправен. регистрировать непрерывность – Ваш паяльник может иметь электрическую Короче, пора проверить наш Ремонт Услуга.
      3. Элемент имел непрерывность, однако вы заметили неплотный или неисправный подключение во время разборки – При повторной сборке утюга убедитесь, что что все электрические и физические соединения в безопасности, и вы должен быть в рабочем состоянии.


Устранение неисправностей ВАШЕГО ПРИЕМА

Прежде чем мы предпримем следующие шаги по диагностике причины проблемы вы испытываете с вашим припоем American Beauty ® , помните, что никогда не пытайтесь обслуживать горшок, если он не полностью круто и отключено . Горшки для припоя требуется для работы при высоких температурах в течение продолжительных периодов времени, часто в «сложных» условиях.Горшки потребуют периодического ухода и замена основных расходных деталей.

Ваш припой ВЫШЕЛ НАГРЕВ ?

  • ДА, мой горшок «широко открыт», провал для правильного цикла
    • Анализ нашего эксперта – Модель 300 и модель 600 паяльных ванн регулируют температуру с помощью биметаллического термостат. Для правильной работы термостат должен располагаться как можно ближе в ванну с припоем, насколько это возможно.Недостаток этого дизайна в том, что термостат должен выдерживать такие же суровые условия окружающей среды, как и отопление. картриджи.
    • Заключение – Вам необходимо заменить термостат.
    • Порядок действий – для модели 300 и модель 600 паяльников, сменный термостат модель 8055.

Ваш припой НЕ НАГРЕВАЕТСЯ ДОПОЛНИТЕЛЬНО ?

  • ДА, мой горшок не поддерживает обычная температура.
    • Анализ нашего эксперта – Модель 300 и модель 600 паяльных ванн требуют двух отдельных нагревательных картриджей для поддержания температура. Модель 675 использует одну ленту нагревателя. Эти нагревательные элементы и картриджи покрываются гарантией на 90 дней.
    • Заключение – Вам необходимо заменить один или оба нагревательные патроны.
    • Порядок действий – Проверьте целостность цепи нагревательные патроны.Один или оба этих картриджа могут иметь истекший. Посетите наш Solder Подробная информация о замене нагревательных картриджей и элементы.

Ваша проблема немного больше СЛОЖНЫЕ ?

  • ДА, к сожалению, так выглядит.
    • Анализ нашего эксперта – Возможно, вы правы. Есть несколько больше возможных причин, которые могли бы объяснить, почему ваш продукт не функционирует нормально.
    • Заключение – Возможно, пришло время рассмотреть возможность отправки вашего продукт для оценки.
    • Порядок действий – Ознакомьтесь с нашим ремонтом Сервис или напишите нам ваш вопрос.


Устранение неполадок СОПРОТИВЛЕНИЯ ПАЯЛЬНОЕ ОБОРУДОВАНИЕ

Никогда попытка обслуживайте вашу систему пайки сопротивлением American Beauty ® , пока это вставлен в .Пожалуйста, помните, что все силовые агрегаты рассчитаны на работу с 50% нагрузкой. цикла и с интервалами, не превышающими максимум 20 секунд при любом параметр. Даже при соблюдении этих правил вы должны проверять блок питания и наконечник на предмет чрезмерного нагрева, который может потенциально причинить им вред.

Ваша резистивная пайка power блок , генерирующий любой ВЫХОД ? Читайте о тестировании на напряжение мощность энергоблока в разделе «Часто задаваемые вопросы» этот сайт.

  • ДА, мой блок питания дает положительный сигнал показания при тестировании мультиметром
    • Анализ нашего эксперта – American Beauty ® power единицы имеют отличный дизайн и получают невероятное внимание детали при их строительстве, поэтому неудивительно, что он функционирует правильно.
    • Заключение – Проблема, с которой вы столкнулись, самая большая вероятно, происходит из наконечника.
    • Порядок действий – Прокрутите страницу вниз до следующей вопрос.
  • НЕТ, показаний на мультиметр.
    • Анализ нашего эксперта – Есть несколько возможностей на этот момент, включая скачок напряжения на месте, который отключил цепь защита, неисправный ножной переключатель, проблема с внутренней проводкой и т. д.
    • Заключение – Нам нужно выполнить еще несколько сложных проверки целостности и, возможно, «вытолкнуть капот» на силовом агрегате.
    • Порядок действий – Вы столкнулись с ошибкой или / или ситуация;
        ЛИБО пора проверить наш ремонт Политика обслуживания и гарантии
        ИЛИ вы следует позвонить нам напрямую по телефону (800) 550-2510 и попросить поговорить с нашим Техподдержка. Его БЕСПЛАТНО , чрезвычайно ПОЛЕЗНЫЙ и, вероятно, сэкономит вам много времени и головные боли в долгосрочной перспективе.

Ваша пайка сопротивлением Наконечник генерирует любой ВЫХОД ? Читайте о тестировании для выходного напряжения наконечника в наших часто задаваемых вопросах раздел этого сайта.

  • ДА, мой наконечник дает положительный результат показания при тестировании мультиметром.
    • Анализ нашего эксперта – Ну … у нас есть выходное напряжение на блок питания и наконечник.Угадай, что нам остается с … вашими элементами или электродами!
    • Заключение – Ваша проблема – грязные или изношенные электроды или элементы.
    • Порядок действий – Всегда храните электроды или элементы без пригоревшего флюса, окисления, остатков припоя и других препятствий для электропроводность с помощью мелкозернистой наждачной бумаги, тонкой зубная пилка или небольшая проволочная щетка.Когда пора заказывать нового американца Сменные электроды и элементы Beauty ® , они доступны у любого из наших авторизованных дистрибьюторы.
  • НЕТ, показаний на мультиметр.
    • Анализ наших экспертов – Наши наконечники разработаны для работы в жестких условиях окружающей среды и пайки, если наконечник был перегружен, (всегда придерживайтесь до 50% рабочего цикла) , он мог быть поврежден слишком большим накопление тепла.
    • Заключение – Вероятно, что соединение внутри наконечник или кабель.
    • Порядок действий – Пора проверить наш ремонт Политика обслуживания и гарантии

Мы надеемся, что вы нашли это руководство по устранению неполадок полезным, и приветствуем ваши предложения для улучшение.

Беспроводные паяльные инструменты Руководство по поиску и устранению неисправностей

Устранение неполадок 7700: Проверка подставки для зарядки

Нажмите здесь, чтобы приобрести наш паяльник с быстрой зарядкой 7700!

Штифты зарядной подставки должны выступать прибл.1/8 дюйма от нижней части основания пластикового кармана, в котором они находятся. Используйте мультиметр для измерения постоянного напряжения и проверьте эти контакты. Они должны показывать от 1,6 до 1,8 В. Если они этого не читают, значит, база плохая. Это может быть трансформатор или электрические соединения. Трансформатор можно проверить с помощью омметра – если какой-либо из наборов показывает обрыв цепи, трансформатор неисправен.

В базе есть только четыре соединения, которые нужно проверить, поэтому должно быть легко определить, какая часть зарядной подставки неисправна. Проверьте железо. Если подставка в порядке, поставьте утюг на подставку и нажмите красную кнопку. Если загорается, тогда как на подставке мы знаем, что соединения в порядке, и подставка для зарядки обеспечивает питание всего. На данный момент, скорее всего, это аккумулятор, хотя это может быть проблема с проводкой к наконечнику. Итак, вы можете открыть его и проверить, чтобы убедиться, что это аккумулятор. Если свет не загорается, это может быть лампа, узел кнопок, проводка внутри утюга или соединение между утюгом и основанием.Лампу можно снять и проверить с помощью омметра, и она должна показывать пару Ом. (Вы также можете проверить это на батарее – 1,5 В достаточно. Иногда я использую 9 В, но только быстро, так как это слишком много для света). При необходимости мы можем заменить аккумулятор и проверить проводку внутри.

Обратите внимание: вскрытие устройства разрешено только обученным специалистам и аннулирует гарантию .

Если вы откроете его, простой омметр, пройдя через все соединения, покажет, что они в порядке.Если здесь есть проблемы с внутренней проводкой, мы рекомендуем вернуть устройство для ремонта здесь, и мы можем «отремонтировать» эти детали. Если все соединения в порядке и в рабочем состоянии, остается только заменить аккумулятор.

Список основных режимов отказа зарядного устройства:

  • Нет питания на базовом трансформаторе
  • Плохое соединение в проводке с зарядными контактами
  • Недостаточно высока для контакта с железом

Список основных режимов отказа аккумуляторного паяльника:

  • Обрыв провода предохранителя
  • Плохое соединение в проводке
  • Батарея разряжена
  • Мертвый свет
  • Красная кнопка, не активирующая «переключатель»
  • Плохая подсказка
Паяльник с быстрой зарядкой, модель 7700, характеристики:
  • Полностью заряжается за 3.От 5 до 4,0 часов
  • Аккумулятор частично заряжен до полной емкости за 1-2 часа
  • До 125 паяных соединений на одной зарядке при непрерывном использовании
  • Выдерживает высокоскоростную зарядку без повреждений

Как исправить проблему, когда паяльник не нагревается || RS Electro Tech 2019 – Tech Foorti – Ежедневные технические новости

На этом неразрушаемом я научу вас, как починить паяльник. Вместо того, чтобы заменять паяльник, если он больше не нагревается, даже если он подключен, почему бы не починить его, вы сохраните детали, которые можно использовать, а не утилизировать.В этом уроке я научу вас заменять нить накала паяльника.

Посмотрите это видео или прочтите инструкцию:


Шаг 1: Факторы сломанного паяльника

Во-первых, вам нужно будет узнать, оборвалась ли нить. Поскольку существует множество факторов, из-за которых паяльник не работает, в первую очередь, это провода на вилке паяльника, вы должны проверить его с помощью мультиметра или любого известного вам метода.Если провода от вилки к паяльнику не отсоединены, а розетка исправна, то вам необходимо заменить нить накала паяльника.

Шаг 2: материалы

Здесь представлены материалы

1. НОВАЯ нить накала паяльника (мощность нити накала может варьироваться в зависимости от паяльника, который вы устанавливаете, на моем паяльнике она составляет 20 Вт. Если ваш паяльник 30 Вт, то вам следует использовать нить накала 30 Вт. .)

2. сломанный паяльник

Вы можете использовать изоленту или ленту, предназначенную для работы при высоких температурах.В своем неразрушаемом я не использую изоленты, потому что у моего паяльника вставная нить накаливания.


Шаг 3: Удаление нити 1

Прежде всего, как я сказал ранее, проверьте свой паяльник, если он нуждается в замене нити накала, чтобы вы были уверены, что нить накала – единственная проблема на вашем паяльнике. Если нужна замена нити накала, то мой неразрушимый может вам помочь …

Первый шаг – удалить нить из паяльника.
в паяльнике, ручку и корпус паяльника перекручиваю в разные стороны, чтобы открыть паяльник.это винтовой тип.

Есть много шагов по удалению нити паяльника в зависимости от типа вашего паяльника. если на нити есть винты, ее следует открутить. но будьте осторожны, потому что на винтах некоторых паяльников образуется ржавчина, а их металл не такой твердый из-за тепла, выделяемого паяльником. вы можете сломать винт.


Шаг 4: Удаление нити накала 2

После того, как вы открыли паяльник, удалите нить с помощью кусачков.отрежьте клеммы нити накала, прикрепленной к проводам вашего паяльника. затем замените нить накала на новую, прикрепив новую нить накала к проводам в том месте, где вы перерезали клемму старой нити. вы должны использовать электрические ленты или ленты, которые предназначены для работы при высоких температурах, чтобы покрыть часть клемм накала, к которым вы прикрепили провода паяльника для предотвращения короткого замыкания.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
