пошаговая инструкция по разборке своими руками

Как разобрать перфоратор Makita в домашних условиях? Осуществить сборку и разборку прибора возможно самостоятельно.

Процесс разборки несложный, важно соблюдать всю последовательность пошагово, чтобы потом можно было правильно вернуть все на место:

Когда данный процесс завершен, продолжают разбор механического блока ударного узла: нужно изъять пару болтов, находящихся в корпусе. Затем должен разбираться промежуточный вал. Для этого последовательно по схеме вытаскивают следующие детали:

Следующим этапом является разборка вала ствола долбления, который вытаскивают из корпуса, а из него самого достают цилиндр. Следующие действия — удаление соединителя поршня, плоских шайб и ударника. При желании можно разобрать сам вал, процесс также рекомендуется проводить последовательно, аккуратно размещая все детали на столе.

После проводится разборка электрической части, в которой удаляются статор, выключатель, ротор, угольные щетки и держатель для них.

Перед разбором рекомендуется внимательно рассмотреть изделие

Сборка

Сборка устройства происходит в противоположном порядке строго по списку. Предварительно рекомендуется нанести на все детали свежий смазочный материал, корпус очистить бензином. Если потребуется все испорченные детали заменяют на новые.

Ремонт Редуктора Перфоратора Макита Hr2450

Макита 2450: характеристики, схема сборки, ремонт своими руками, отзывы

В нашем государстве самым фаворитных перфораторов является Макита 2450. И такая обстановка не случаем.

Ведь Макита 2450 обладает неплохими чертами, а его схема сборки позволяет делать Фирма Макита известна как качественный японский производитель, но модель HR 2450 производится в Китае.

Чтобы сделать выводы о качестве представленного оборудования, следует рассмотреть отзывы пользователей о Макита 2450, оставляемые в разных источниках. Углубив знания о представленном инструменте, будет просто сделать вывод о целесообразности его покупки.

Общие характеристики

Макита 2450 известен среди строителей и ремонтников как довольно функциональный профессиональный инструмент. Он прост и надежен в эксплуатации, обладает легкостью и хорошей балансировкой. Благодаря этому Макита 2450 прослужит достаточно длительное время. Он обладает хорошей системой пылезащиты, что делает эксплуатацию оборудования долговечной.

Его популярность объясняется возможностью проведения ремонта перфоратора Макита 2450 в домашних условиях. Не потребуется тратить много денег на его обслуживание. Однако перед процессом сборки перфоратора Макита 2450 следует ознакомиться с технологией его разборки и ремонта.

Технические характеристики

Определенным набором качеств обладает перфоратор Макита 2450. Характеристики, представленные производителем в инструкции, следующие.

Вес инструмента составляет всего 2,4 кг. Крепления буров осуществляет система SDS. Перфоратор предназначен для осуществления дробления, сверления и ударного сверления.

У него предусмотрены три режима работы. Количество оборотов холостого хода равно 1100 в минуту, а максимальное число ударов. 4500 в минуту. Сила поступательного движения в максимуме равна 2,7 Дж.

Максимальный диаметр сверления:

• для дерева. 32 мм;
• для металла. 13 мм;
• для бетона. 24 мм;
• для полой коронки. 54 мм.

Есть также дополнительные функции у перфоратора Макита 2450. Характеристики выделяют наличие предохранительной муфты, реверса, блокировки кнопки включения, а также электронную регулировку частоты вращения.

https://www.youtube.com/watch?v=rvorbixVUi8

Мощность сети питания равна 780 Вт. Длина кабеля составляет 4 м.

Признаки подделки

Из-за большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала. блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR 2450 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: Made in P.R.C., т. е. сделано в Китае.

Макита 2450 включает в себя обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отказаться от покупки такого инструмента.

Схема разборки

В процессе осуществления ремонта представленной техники пользователь должен уметь разбирать инструмент. Схема сборки перфоратора Макита 2450 имеет множество узлов и элементов. Для проведения ремонта следует знать не все из них. Вот самые основные элементы, которые представляет схема (Макита 2450. прибор очень сложный).

Первое. это стопорное кольцо. Оно участвует в процессе демонтажа крышки патрона. Далее идет кольцевое запорное устройство. Оно удерживает шарик для фиксации бура. Его направляющим служит шайба и коническая пружина.

Редуктор

с двигателем соединяют 4 винта. В схеме находится много резиновых деталей, которые при их износе становятся частой причиной поломки.

Этих знаний достаточно для осуществления ремонта в домашних условиях. Далее следует ознакомиться с техникой его проведения.

Целесообразность самостоятельного ремонта

Ремонт перфоратора Макита 2450 своими руками стоит проводить по нескольким причинам.

Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на ремонт инструмента.

Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него все равно придется.

Ремонт редуктора перфоратора макита HR 2450 своими руками. самый полный обзор

Добрался я до своего перфоратора makita HR 2450

, у которого пропал удар на пике. Внутренний удар есть, а на пику.

Разборка перфоратора Makita HR 2450

Это видео. первая часть процесса ремонта перфоратора Makita HR 2450

своими руками.

Если же узел или несколько из них все же потребуют произвести замену, сотрудники сервиса поставят только лицензионные детали Макита 2450. Ремонт в этом случае может оказаться сопоставим по стоимости с покупкой нового инструмента. Все эти факты говорят в пользу самостоятельного проведения настройки или замены деталей оборудования.

Ремонт

Макита 2450 своими руками ремонтируется при наличии определенных знаний и навыков. Технология осмотра и замены деталей модели HR 2450 довольно несложная.

Она предполагает совершение разборки инструмента, после чего удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем все детали перфоратора собираются воедино. Необходимо ознакомиться с каждым пунктом таких работ.

Они могут производиться в области патрона, переключателя режимов, корпуса перфоратора.

Для проведения ремонта сначала снимают патрон, потом переключатель скоростей. После этого выполняют ремонт внутри корпуса. Производится замена смазки и изношенных резиновых элементов.

Патрон

При помощи плоской отвертки разбирается патрон. Ремонт перфоратора Макита 2450 своими руками начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник.

Демонтируется стопорное кольцо. Затем снимается крышка патрона и металлическое кольцо. Оно запирает в стволе шарик фиксации бура.

Он вынимается, и металлическая шайба, коническая пружина достаются без усилий.

Причиной поломки может быть износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив все детали, выявляют причину поломки. Старые элементы очищают от грязи и старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.

Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора Макита 2450 с области патрона требует фиксации шарика в лунке. Все детали собирают в обратном порядке.

Переключатель режимов

Для проведения разборки производят снятие Т-образной защелки на ручке переключателя. Используют для этого 2-миллиметровую отвертку. Очень аккуратно нужно поджать лапки защелки. Ее вытягивают наружу. Красный фиксатор нужно придерживать, чтобы он не вылетел под действием пружины.

После проведения этих действий ручку переключателя следует повернуть в крайнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель легко вынимается. Фиксатор достают вместе с пружиной. Резиновое кольцо на ручке переключателя следует поддеть тонкой отверткой и снять его. Оно предотвращает вытекание смазки из корпуса.

Схема сборки перфоратора Макита 2450 в области переключателя предполагает определенную последовательность проведения. Все детали и посадочное место очищают от старой грязи. Густо смазывают два металлических штырька и резиновое кольцо. Его надевают на переключатель. В ручку вставляется пружина, затем фиксатор. Он не должен выскакивать, когда в корпус установится защелка.

Затем переключатель вставляют в редуктор

. При этом ручка направляется в сектор между обозначением совмещенного режима и удара. Он при этом не вставится до конца. Переключатель следует повернуть до режима сверления и чуть дальше. При этом нужно не забывать нажимать кнопку фиксатора, чтобы он не мешал движению.

Затем поворачивают переключатель по часовой стрелке и до конца вдавливают защелку.

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать Макита 2450, следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.

Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Корпус редуктора

Для снятия корпуса с редуктора необходимо поднять ствол инструмента вверх. Перфоратор следует прижимать к верстаку, одновременно вытягивая оболочку вверх. В таком положении все детали остаются на своих местах.

После их ревизии, проверки и замены корпус редуктора устанавливается на место. Все его элементы должны быть расположены в первоначальном виде. Необходимые элементы требуется смазать.

В процессе сборки корпус редуктора необходимо очистить керосином или бензином. Далее оболочку надевают на исходное место. Переключатель режимов в нем находиться не должен.

Неисправности в корпусе редуктора

Корпус модели HR 2450 характеризуется высокой прочностью, поломки в этом узле достаточно редки. Но случается, что и здесь происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его посадочное место сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.

Иногда бывает разбито посадочное место промежуточного вала. Ремонт предполагается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается крайне редко) или неаккуратные действия ремонтника, его меняют вместе с корпусом.

Такую же процедуру выполняют в случае выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.

Отзывы потребителей

Среди пользователей мнения об инструменте разделились. Из недостатков отмечены перегрев и вытекание смазки перфоратора Макита 2450. Отзывы также дают понять, что ремонт производится сервисным центром долго и дорого.

Однако, устранив причину неисправности самостоятельно, можно ожидать нормальной работы инструмента. Особенно часто возникают неисправности у перфораторов, которые были выпущены в последние годы. А вот более ранние изделия известны как наиболее качественные.

Это связано с появлением множества некачественных подделок, которые изготовлены не по оригинальной технологии.

Положительными чертами рассмотренной модели названы удобство в эксплуатации, долговечность и выносливость. Она, согласно отзывам потребителей, довольно универсальна.

Перфоратор готов выполнять задачи , так и ударного отбойника стен. При этом инструмент может работать с заправкой маслом 1 раз в 2 года без ремонта.

Подходит как для домашнего использования, так и для профессионального применения.

Отмечено, что это один из самых недорогих перфораторов. Он легкий, но мощный. При покупке оригинала и нормальном обращении пользователя при эксплуатации оборудование проработает долго и продуктивно.

Ознакомившись с характеристиками, схемами сборки и ремонта перфоратора Макита 2450, можно продлить срок эксплуатации этого инструмента. Выполняя обслуживание и замену деталей самостоятельно, пользователь значительно сэкономит свои средства. При покупке надо обращать внимание на характерные отличия оригинального инструмента. Он прослужит дольше подделки.

Источник: https://vdiweb.ru/remont-reduktora-perforatora-makita-hr2450/

Причины поломок

Причин, по которым устройство выходит из строя, может быть несколько. Основными считаются следующие:

• Попадание внутрь грязи, влаги, пыли.
• Затвердевание смазки, которая находится внутри прибора и помогает более лёгкой работе.
• Длительное использование, применение в тяжёлых условиях.
• Постоянное переключение режимов от одного к другому.

Стоит также обратить внимание на повышенные шумы во время эксплуатации — подобное явление часто является предупреждением о наличии проблем в работе прибора.

Как поменять патрон

Замена патрона не займет много времени. Специалисты рекомендуют попробовать изначально его починить. Если же подобный вариант невозможен, то стоит осуществить замену детали следующим образом:

1. На прибор наворачивают патрон.
2. Помещают в гнездо винт.
3. Аккуратно все закручивают при помощи отвертки.

Процедуру проводят строго в определенной последовательности

Замена щеток

Если место нахождения щеток очень греется, то скорее всего данная деталь требует замены. Рекомендуется сначала проверить состояние элементов: замену проводят в том случае, если они полностью стерлись. Для процедуры потребуется качественная электромонтажная отвертка.

Разборку устройства проводят по описанной инструкции, после чего на место старых щеток помещают новые детали.

Внимание! Некоторые модели отличаются прижимным механизмом, поэтому перед заменой его придется удалить.

Все детали рекомендуется обработать свежей смазкой

Устранение неполадок

Компания Макита выпускает инструменты, отличающиеся большой надежностью. Однако в некоторых случаях возникают проблемы, поэтому необходимо знать, как с ним справиться:

• Не крутит патрон. Подобная ситуация возможна в случае повреждений в двигателе или моторе. Потребуется разобрать изделие и тщательно его осмотреть. Иногда причинами могут стать поломка кнопки пуска или замыкание катушек.
• Не держит бур в патроне. В большинстве случаев проблема кроется в старых деталях либо испорченном патроне. Рекомендуется разобрать устройство и поискать решение проблемы. Иногда достаточно заменить некоторые детали на новые.
• Замена якоря. В данном случае процедура проводится в несколько этапов. Сначала открывают крышку сзади, удаляют щетки, отсоединяют корпус редуктора. Вычистив детали от загрязнений, заменяют якорь на новый, после чего надевают амортизаторы из резины и новую воздухозаборную пластинку. Собирают перфоратор.
• Инструмент не долбит. Часто причиной становится поломка плавающего подшипника либо раскол бойка. В обоих случаях потребуется замена деталей.
• Замена кнопки пуска. Поломка кнопки пуска требует ее замены. Для этого придется разобрать устройство — убрать крышку, отключить контакты, удалить старую кнопку и заменить ее новым элементом. Затем собрать все в обратном порядке.
• Перегрев при использовании. Подобная ситуация возникает при неправильном применении прибора. При возникновении неприятных запахов рекомендуется разобрать устройство и все проверить.

При необходимости детали заменяют на новые

Чиним Makita HR 2450 \ Замена металлического корпуса \Сборка перфоратора Makita HR2450

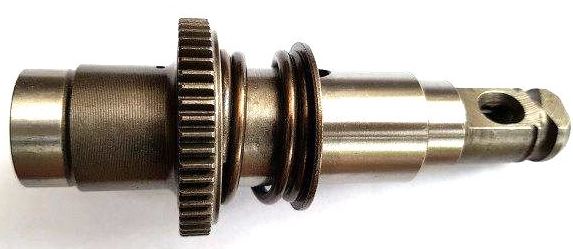

Сейчас нужно снять зубчатое колесо с вала. Надавив на шайбу и сжав пружину, узкой отвёрткой следует вывести стопорное кольцо из канавки. Удалив его, снимаем шайбу, пружину и зубчатое колесо со ствола.

Зубчатое колесо надевается на новый ствол и вводится в зацепление со шлицами. Следом туда устанавливается пружина с шайбой и стопор. Необходимо воткнуть стопорное кольцо и зафиксировать механизм в рабочем положении.

Для этой цели следует взять ствол в обе руки и, уперев его в ладошки, пальцами с силой сжать пружину, сразу сдвигая вниз шайбу и стопор. Сжимать нужно пока, пока стопор не зайдёт в канавку.

Потом вовнутрь ствола устанавливается боёк с шайбами и резиновыми кольцами в таком вопросе порядке, в каком он разбирался. Увы до этого нужно изучить состояние ударника, его вид.

Если боёк имеет выбоины и раковины после долгой работы либо так как был поцарапан об разбитую втулку, то его следует незначительно зашлифовать.

Для этой цели он зажимается в и обрабатывается тонкодисперсной наждачной шкуркой. Если выпуклости очень огромные, то ударник будет проще сменять.

Нужно смазать боёк специальной смазкой перед установкой и в ближайшее время воспользоваться смазочным материалом во время работы. Вставляя бур в перфоратор, нужно наносить малость смазки на его хвостовик. Этим самым продлевается срок службы машины.

Установив механизм бойка в ствол, закрепляем его стопорным кольцом. Отвёрткой пробуем подвигать ударник с обеих сторон снутри ствола. Он должен просто ходить в канале не заедать.

Собранный ствол устанавливаем в корпус редуктора. Надевая его на цилиндр с поршнем, вводим его в зацепление с ведущей шестернёй и вставляем в корпус. Что остается сделать нашему клиенту детали следует отлично смазать при сборке.

Устанавливаем ствол в редуктор

После этого устанавливаем коробку редуктора, за ранее смазав игловатый подшипник. 4-мя болтами притягиваем коробку к корпусу статора и устанавливаем к району переключатель режимов работы. Для этой цели устанавливаем его в положение, чуток левее режима сверления. Вставляем красноватую кнопку-фиксатор с пружиной и передвигаем переключатель уже на режим сверления. Защёлкиваем пластмассовую крышку и проверяем работу переключателя.

Устанавливаем к месту переключатель режимов

Защелкиваем крышку переключателя режимов перфоратора

Потом, оканчивающим аккордом, собирается механизм SDS Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. После этого пластмассовой крышкой сжимаем пружину механизма и вставляем стопорное кольцо. Надеть резиновый пыльник уже очень просто.

Сжав пружину с шайбой, устанавливаем шарик фиксатор

Устанавливаем механизм SDS

Пробуем перфоратор под нагрузкой. Во время работы машины не является сторонних шумов в редукторе, переключатель режимов работы должен просто передвигаться не заедая. То, всё должно работать, как до поломки.

Создатель этой статьи уповает, что она поможет разобраться почетаемым читателям с ремонтом перфоратора. Неважно какая поломка может быть легкой, если отыскать её причину. А далее всё находится в зависимости от вашего умения и усердия.

В строительной сфере применение перфораторов Makita очень важно. Значение этой техники трудно переоценить, он незаменим во время работы с бетоном, камнем иначе говоря кирпичом. Что остается сделать нашему клиенту особо крепкие материалы поддаются напору этого универсального инструмента. В быту перфораторы Makita употребляют для в бетоне и камне, для производства просветов, выемок, кабельных каналов в стенках и в полу.

Перфоратор Makita обладает двойной защитной изоляцией мотора. Посреди неотклонимых частей конструкции — расцепляющая муфта, которая предутверждает рывок при заклинивании бура, и электрическая регулировка числа оборотов. Показатель фирменного стиля — инструмент оснащается комфортным чемоданом для хранения инструмента.

Большая часть моделей обустроено системой пылеудаления и выпускается с мягенькой резиновой накладкой на ручке. В ассортименте находятся перфораторы Makita, как с прямым, так и с вертикальным расположением мотора.

Он может делать 3 функции: сверление, сверление с ударом, долбление.

Зависимо от количества выполняемых функций они разделяются на три группы:

• однорежимные — делают сверление с ударом, к примеру, Makita HR 2010.
• двухрежимные — сверление и сверление с ударом, или сверление с ударом и долбление. Самым пользующимся популярностью перфоратором является — Makita HR 5001 C с ударом по другому долбить.
• трехрежимные — переключаются в хоть какой режим работы. К примеру, Макита HR 2450.

• С патроном SDS Plus выпускаются одно-, двух- и трехрежимные перфораторы весом до 5 кг. Черта: мощность до 850 Вт, сила удара до 5, 3 Дж, поперечник сверления в бетоне 18-30 мм.
• С патроном SDS max предлагаются двух- и трехрежимные модели весом от 5, 9 кг. Черта: мощность 1100-1500Вт, сила удара 8, 3-17, 5Дж, наибольший поперечник бура 40-50мм, коронки 105-160мм. Достоинства: высочайшая мощность и малый уровень вибрации.

Магазин «Makita. » является дилером японской компании и предлагает широкий ассортимент перфораторов Makita с гарантией производителя и доставкой. Проф менеджеры, прошедшие курсы обучения посодействуют избрать наилучшую модель!

Мы хотим предложить перфораторы Makita на всей Рф: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и так далее городка с доставкой и гарантией, звоните! Выяснить подробную информацию о способах и цены доставки Нужно у наших менеджеров.

Источник

Стоит ли ремонтировать перфоратор своими руками или лучше отдать в сервис

Стоит ли самостоятельно отремонтировать устройство или обратиться в сервисный центр? Этот вопрос интересует многих людей. При желании можно легко справиться с проблемами в домашних условиях, заменив при этом необходимые детали. Не всегда специалисты сервиса исправят ошибку быстро, а заплатить придется немало.

В некоторых случаях в сервисах проводят замену только на лицензионные детали, которые также стоят немало, поэтому придется «раскошелится». Лучше всего изначально самостоятельно проверить прибор полностью, и только в случае невозможности сделать все своими руками, посетить сервисный центр.

Перфоратор Макита — отличное устройство для работы в домашних условиях. При необходимости можно самостоятельно справиться с возникающими проблемами, разбирать его и заменить необходимые детали.

Установка рычага переключателя режимов

Переключатель режимов предназначен для перевода муфты сцепления поз. 39 в различные положения и передачи поступательного движения на вал ударного механизма через подшипник качения поз.41 к цилиндру поз.32.

Сборка рычага переключателя режимов перфоратора Макита 2450

На ось внутреннего корпуса надо надеть рычаг переключателя режимов поз.82, сверху поддавливающую пружину поз.88, задавить плоской шайбой поз.87. Установить стопорное кольцо поз.86. и зафиксировать.

Стопорное кольцо надо обязательно тщательно зафиксировать. Поворачивая промежуточный вал, надо тщательно проверить правильную работу и свободный ход цилиндра в корпусе. Это надо проделать сейчас, чтобы не выяснилось по окончанию сборки, что узел собран неправильно.

обзор плюсов и минусов перфоратора + ремонт

Правила пользования прибором

Перфораторы широко используются в современном строительном производстве, они заменили монотонный и малоэффективный ручной труд. Но его использование сопряжено с определёнными рисками, о которых надо знать, прежде чем приступать к работе.

Работа с перфоратором требует аккуратности

Прежде всего работать нужно исправным инструментом в штатном режиме, разрешённом производителем. Электропитание должно обеспечиваться через кабель, сечение которого соответствует потребляемой мощности.

После транспортировки перфоратора в холодное время года для размягчения смазочных жидкостей внутри механизма необходимо выждать не менее получаса.

Оператор, осуществляющий работу, должен быть здоров. Перед работой необходимо изучить инструкцию к прибору и правила техники безопасности.

Перфоратор makita hr2450 разборка видео

В зависимости от количества выполняемых функций они подразделяются на три группы:

• однорежимные — выполняют сверление с ударом, например, Makita HR 2010.
• двухрежимные — сверление и сверление с ударом, либо сверление с ударом и долбление. Самым популярным перфоратором является — Makita HR 5001 C может сверлить с ударом или долбить.
• трехрежимные — переключаются в любой режим работы. Например, Макита HR 2450.

• С патроном SDS Plus выпускаются одно-, двух- и трехрежимные перфораторы весом до 5 кг. Характеристика: мощность до 850 Вт, сила удара до 5, 3 Дж, диаметр сверления в бетоне 18-30 мм.
• С патроном SDS max предлагаются двух- и трехрежимные модели весом от 5, 9 кг. Характеристика: мощность 1100-1500Вт, сила удара 8, 3-17, 5Дж, максимальный диаметр бура 40-50мм, коронки 105-160мм. Преимущества: высокая мощность и низкий уровень вибрации.

Магазин «Makita. » является официальным дилером японской компании и предлагает широкий ассортимент перфораторов Makita с гарантией производителя и доставкой. Профессиональные менеджеры, прошедшие курсы обучения помогут выбрать лучшую модель!

Мы предлагаем перфораторы Makita по всей России: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Узнать подробную информацию об условиях и стоимости доставки Вы можете у наших менеджеров.

Порядок сборка перфоратора Макита 2450

Сборка ударного механизма

А как собрать ударный механизм перфоратора Макита? Ударный механизм собирается из двух узлов: вала ствола с прямозубой шестеренкой и промежуточного вала с подшипником качения.А). На ствол поз.21 надевается прямозубая шестерня поз.19 и прижимается компрессионной пружиной поз.18. Для фиксации пружина прижимается шайбой 30 поз.17 и закрепляется стопорным кольцом 28 поз.16.Б). Для сборки бойка надо надеть кольцо 9 поз.25 на вал бойка, натянуть резиновое кольцо поз.26, придавить металлическим кольцом поз.27.

Теперь переходим к противоположной стороне ствола поз.21. С другой стороны внутреннюю поверхность ствола надо смазать смазкой и вставить внутрь собранный ударник поз.24.

Сборка промежуточного вала и поршня

Сборка узла промежуточного вала

Для сборки промежуточного вала надо подшипник качения поз.41 надеть на вал поз.40 зубьями к шлицам вала, на шлицы вала надеть муфту поз.39.

Передача поступательного движения

С противоположной стороны вала надевается косозубая шестерня 26 поз.42., плоская шайба 8 поз.45, подшипник 608zz поз.46 и стопорное кольцо 8 поз.47. Промежуточный вал собран.

Сборка узла редуктора

Монтаж блока редуктора производится на внутреннем корпусе поз.49.

Внутренний корпус

Кстати, имеются случаи, когда оси выскакивают из внутреннего алюминиевого корпуса. В корпус обе оси запрессовываются.

В корпус поз.49 вставляется собранный промежуточный вал, рычаг подшипника качения которого, должен попасть в отверстие шарнира цилиндра.При этом рычаг подшипника качения поз.41 промежуточного вала должен попасть в шарнир цилиндра поз.32, а нижний подшипник промежуточного вала в гнездо в корпусе. Эту процедуру обычно выполняют путем покачивания конструкции до полного попадания деталей в указанные места.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).

На ручке при помощи отвертки подковыривается и снимается защелка.

После снятия защелки, ручка переводится в крайнее левое положение, в режим «Сверление».

Зажатая пальцами ручка вынимается из пазов корпуса.

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Видео:

Порядок установки ручки режимов

Для установки переключателя режимов в корпус, необходимо произвести некоторые действия: • вставить переключатель в положение «сверление» в посадочное гнездо до щелчка; • перевести переключатель против часовой стрелки в положение «удар»; • перевести переключатель со щелчком против часовой стрелки до положения «сверление»; • вставить пружинку и красную кнопку; • сверху вставить накладку до фиксации. Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Характеристики Перфоратор Makita HR2450

Общие параметры
Тип	перфоратор
Модель	Makita HR2450
Основные характеристики
Тип крепления бура	SDS-Plus
Мощность (Вт)	780 Вт
Максимальная энергия удара (Дж)	2.7 Дж
Максимальное количество ударов в минуту	4500 уд/мин
Максимальное число оборотов холостого хода (об/мин)	1100 об/мин
Максимальный крутящий момент	28 Н*м
Режимы работы	долбление, сверление, сверление с ударом
Фиксация шпинделя	нет
Функции и возможности
Максимальный диаметр сверления (бетон)	24 мм
Максимальный диаметр сверления (полая коронка)	60 мм
Максимальный диаметр сверления (дерево)	32 мм
Максимальный диаметр сверления (металл)	13 мм
Особенности управления
Реверс	есть
Антивибрационная система	нет
Система быстрой замены патрона	нет
Ограничитель глубины сверления	есть
Электронная регулировка частоты вращения/ударов	есть
Питание
Питание устройства	нет
Длина сетевого кабеля	4 м
Безопасность
Блокировка кнопки включения	есть
Предохранительная муфта	есть
Дополнительная рукоятка	есть
Дополнительная информация
Быстрозажимной патрон в комплекте	нет
Кейс в комплекте	есть
Габариты и вес
Ширина	77 мм
Высота	250 мм
Глубина	400 мм
Вес (кг)	2. 4 кг

Характеристики модели HR 2450 X8

Перфоратор «Макита 2450», отзывы о котором позволят вам сделать правильный выбор, обладает максимальной силой удара в 2,7 Дж. Сверлить буром бетон вы сможете, проделывая 24-мм отверстия. Сверлильного патрона и виброзащиты в инструменте нет. Максимальный диаметр сверления древесины составляет 32 мм, что касается металла, этот параметр эквивалентен 13 мм.

Частота ударов в минуту достигает 4500. Что касается частоты вращения шпинделя, она изменяется от 0 до 1100 за минуту. Кирпич с помощью данного оборудования вы сможете сверлить, используя 50-мм коронку. Длина кабеля равна 4 м, имеется в оборудовании электронный реверс. Эта модель обладает мощностью в 780 Вт. Весит устройство 2,4 кг.

Покрытие сверла

Покрытия придают каждому типу сверла свои особенности. Благодаря им можно определять, какой вид материалов они смогут просверлить. Виды покрытия могут быть:

• Оксидными. Они представляют собой плёнку чёрного цвета, которая относится к наиболее дешёвой категории. Покрытие позволяет сохранить перфоратор от неблагоприятного воздействия ржавчины и перегрева. Также оно увеличивает срок эксплуатации насадки.
• Свёрла, покрытые титано-алюминиевым нитридом, отличаются качеством и надёжностью в применении. Период его использования превышает стандартные параметры примерно в 5 раз.
• Керамические покрытия на основе нитридов титана более высокопрочные. Они позволяют увеличить срок использования предмета более чем в 3 раза. Характерной чертой является то, что сверло нельзя затачивать.
• Карбонитрид титана также характеризуется высокой прочностью. Качественные параметры бура значительно увеличиваются.
• Покрытия с алмазной крошкой используют для работы с поверхностями из камня или керамогранита. Они отличаются прочностью и сроком использования. Именно благодаря этим качествам стоимость насадки значительно возрастает.

Признаки подделки

Из-за большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала — блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR 2450 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: «Made in P.R.C.», т. е. «сделано в Китае».

«Макита 2450» включает в себя обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отказаться от покупки такого инструмента.

Общие характеристики

“Макита 2450” известен среди строителей и ремонтников как довольно функциональный профессиональный инструмент. Он прост и надежен в эксплуатации, обладает легкостью и хорошей балансировкой. Благодаря этому “Макита 2450” прослужит достаточно длительное время. Он обладает хорошей системой пылезащиты, что делает эксплуатацию оборудования долговечной.

Его популярность объясняется возможностью проведения ремонта перфоратора “Макита 2450” в домашних условиях. Не потребуется тратить много денег на его обслуживание. Однако перед процессом сборки перфоратора “Макита 2450” следует ознакомиться с технологией его разборки и ремонта.

Переключатель режимов

Для проведения разборки производят снятие Т-образной защелки на ручке переключателя. Используют для этого 2-миллиметровую отвертку. Очень аккуратно нужно поджать лапки защелки. Ее вытягивают наружу. Красный фиксатор нужно придерживать, чтобы он не вылетел под действием пружины.

После проведения этих действий ручку переключателя следует повернуть в крайнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель легко вынимается. Фиксатор достают вместе с пружиной. Резиновое кольцо на ручке переключателя следует поддеть тонкой отверткой и снять его. Оно предотвращает вытекание смазки из корпуса.

Схема сборки перфоратора “Макита 2450” в области переключателя предполагает определенную последовательность проведения. Все детали и посадочное место очищают от старой грязи. Густо смазывают два металлических штырька и резиновое кольцо. Его надевают на переключатель. В ручку вставляется пружина, затем фиксатор. Он не должен выскакивать, когда в корпус установится защелка.

Затем переключатель вставляют в редуктор. При этом ручка направляется в сектор между обозначением совмещенного режима и удара. Он при этом не вставится до конца. Переключатель следует повернуть до режима сверления и чуть дальше. При этом нужно не забывать нажимать кнопку фиксатора, чтобы он не мешал движению.

Затем поворачивают переключатель по часовой стрелке и до конца вдавливают защелку.

Какие производители выпускают смазку для перфораторов

Чтобы выбрать смазку для перфоратора правильно, понадобится обращать внимание на такие модели, в которых имеется приписка о том, что смесь предназначена для редуктора электроинструмента. Выбирать соответствующую консистенцию далее можно непосредственно по стоимости

Однако не всегда дорогие смазки являются хорошими, так как в большинстве случаев покупателям приходится переплачивать только лишь за бренд.

При выборе можно отдать предпочтение смазывающим веществам от таких производителей, как Bosch, Makita, Lubcon и AEG. При покупке веществ от этих производителей также нужно учитывать один важный фактор — это совместимость с конкретными моделями электроинструментов. Стоит отметить еще один тип смазки ULTRA-0 — полужидкое вещество, которое при нагреве переходит в жидкое состояние. Такой вид смазки подходит для картерных герметичных и негерметичных редукторов.

Аналогичные типы смазок можно также использовать и для прочих типов электроинструмента, например, дрели, шуруповерты, лобзики. От качества проводимой профилактики зависит не только срок службы инструмента, но еще и его производительность. Работать прибором, который регулярно проходит очистку, смазку и замену вышедших из строя деталей, не только приятно, но еще и удобно, так как всегда хозяин всегда может быть уверен, что агрегат не подведет. Ухаживайте за своим инструментом так, как за собой, и он будет служить вам верой и правдой, даже независимо от того, кто является его производителем — Китай или Европа.

Публикации по теме

Выбираем для работы электрический плиткорез с водным охлаждением

Лазерный уровень как пользоваться уроки и обучение

Ремонтируем дрель самостоятельно основные виды поломок и их устранение

Электрическая ножовка назначение и применение инструмента

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

• разрушение быстроразъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео.
Освободите ее от старой смазки.
Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Макита

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.
Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма.
Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.
Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.
металлическое кольцо поз.27. арт. 324216-6.
Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Из-за попадания пыли, грязи, влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работает посторонним шумом. Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке,сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Принцип действия перфоратора

Новаторская суть изобретения перфоратора заключается в том, что ударная сила генерируется самим инструментом. Происходит это за счёт преобразования вращательной энергии электродвигателя в поступательное движение поршня. Поршень приводит в движение боёк (ударник), который уже непосредственно выполняет работу.

В зависимости от того, какой инструмент используется, какой режим активирован, перфоратор может сверлить, бурить или работать в режиме отбойного молотка.

Номинальная мощность перфоратора колеблется в диапазоне от 1,5 кДж до 20 кДж. Если представить, что с высоты 1 м на пол уронили гирю весом в 1кг, то она ударит по поверхности пола с силой в 1 кДж. Соответственно, 20-килограммовая гиря ударит с силой 20 кДж.

Ремонт перфоратора от производителя Makita

Хорошо, если в вашем арсенале имеется тестер, который способен упростить поиск неисправностей. Если такового нет, то все электрические части должны быть пересмотрены поочередно. Когда перфоратор не включается, это может произойти из-за обрыва провода. Довольно часто поломка происходит около самой ручки. Для решения проблемы меняется весь кабель, в качестве альтернативного решения выступает укорочение шнура, где произошел обрыв.

Если обрыв располагается в центре, то следует зачистить провод от изоляции, а после соединить две части и заизолировать шнур. Ремонт перфоратора Makita HR2450 может потребоваться, если возникла проблема плохого контакта пускового механизма. К поломке может привести перегорание или окисление контактов. Для этого элементы очищаются или заменяются на новые.

Если на инструмент оказывалась большая нагрузка в процессе эксплуатации, то может произойти поломка гасящего механизма. Горелые части в этом случае просто заменяются, если же их не оказалось под рукой, то двигатель подключается напрямую. При этом способе износ мотора будет увеличен в несколько раз. Такой методикой можно воспользоваться лишь в крайних случаях.

Инструкция по ремонту — замена и подключение кнопки перфоратора на примере Макита 2450

В большинстве перфораторов MAKITA (в моделях HR2020, 2432, 2440, 2440F, 2450, 2455, 2475 и 2641) используется типовой выключатель серии TG813TLB-1.

Чтобы провести его ревизию и/или замену, необходимо подготовить следующие инструменты:

• крестовую отвертку;
• шило или спицу.

Порядок выполнения ремонта/замены кнопки включения на перфораторе Макита 2450 следующий:

1. Разбираем электрическую часть инструмента. Для этого нужно открутить крестовой отверткой три монтажных винта на тыльной стороне рукоятки и снять пластмассовую крышку.
2. Далее нужно откинуть щетки и извлечь сам выключатель TG813TLB-1.
3. Чтобы отсоединить выключатель, необходимо снять с него все провода. Сетевые провода (коричневый и синий) крепятся винтовым зажимом и с ними проблем не возникает — чтобы откинуть два провода, достаточно ослабить два винта. Остальные провода крепятся на самозажимных разъемах, и чтобы извлечь провод понадобится спица или шило, которые вставляются в специальное отверстие и размыкают зажим. Аналогичным образом последовательно извлекаются все провода. Для проведения ремонта не будет лишним иметь под рукой схему подключения кнопки перфоратора, поэтому настоятельно рекомендуем перед снятием проводов зарисовать условную схему или сделать фотографии на смартфон, чтобы при подключении новой кнопки не возникло вопросов.
4. Подключение новой кнопки. Провода просто вставляются в автоматические зажимы до упора, сетевые провода фиксируются винтами.
5. Далее нужно установить кнопку в посадочное отверстие, вернуть на место щетки, установить и закрепить тремя винтами заднюю крышку рукоятки.

ВИДЕО ИНСТРУКЦИЯ» alt=»»>

Полезные советы

Нередко даже профессиональная техника быстро выходит из строя. Это происходит из-за работы инструмента со значительной перегрузкой электродвигателя. Нельзя допускать перегрева силового агрегата, периодически нужно делать технологические паузы. Иногда серьезная поломка перфоратора является следствием небрежного обращения с инструментом во время работы или при хранении.

После каждого использования необходимо проводить тщательную очистку перфоратора от пыли. Мягкой тканью или салфеткой следует протирать не только корпус электроинструмента, но и вентиляционные пазы.

Регулярно следует проводить осмотр угольных щеток, которые являются ответственной частью электроцепи — они проводят ток на коллектор и в процессе эксплуатации постепенно изнашиваются и требуют замены.

Не стоит покупать неоригинальные комплектующие сомнительного качества, которые могут привести к более существенным поломкам.

Список источников

• pro-instrument.com
• shtyknozh.ru
• neknopka.ru
• domremstroyka.ru
• stroy-podskazka.ru
• www.novaso.ru

Переключатель режимов

Для проведения разборки производят снятие Т-образной защелки на ручке переключателя. Используют для этого 2-миллиметровую отвертку. Очень аккуратно нужно поджать лапки защелки. Ее вытягивают наружу. Красный фиксатор нужно придерживать, чтобы он не вылетел под действием пружины.

После проведения этих действий ручку переключателя следует повернуть в крайнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель легко вынимается. Фиксатор достают вместе с пружиной. Резиновое кольцо на ручке переключателя следует поддеть тонкой отверткой и снять его. Оно предотвращает вытекание смазки из корпуса.

Схема сборки перфоратора «Макита 2450» в области переключателя предполагает определенную последовательность проведения. Все детали и посадочное место очищают от старой грязи. Густо смазывают два металлических штырька и резиновое кольцо. Его надевают на переключатель. В ручку вставляется пружина, затем фиксатор. Он не должен выскакивать, когда в корпус установится защелка.

Затем переключатель вставляют в редуктор. При этом ручка направляется в сектор между обозначением совмещенного режима и удара. Он при этом не вставится до конца. Переключатель следует повернуть до режима сверления и чуть дальше. При этом нужно не забывать нажимать кнопку фиксатора, чтобы он не мешал движению.

Затем поворачивают переключатель по часовой стрелке и до конца вдавливают защелку.

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать «Макита 2450», следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.

Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Характеристики HR 2450

Весит вышеупомянутая модель 2,4 кг

Самой важной характеристикой является мощность, она эквивалента 780 Вт, в модели имеется электронный реверс, а также три режима, в одном из которых вы сможете работать. Максимально возможный диаметр отверстия, которое можно проделать с помощью коронки, составляет 54 мм, что верно для бетона

Если использовать бур, то этот параметр будет равен 24 мм. Если речь идет о кирпиче, то коронка сможет проделать отверстие в 50-мм.

Сетевой кабель в устройстве имеет длину, равную 4 м, а вот сила удара составляет 2,7 Дж. Данный перфоратор «Макита 2450» позволяет работать еще и с древесиной, в ней вы сможете проделать 32-мм отверстия

Имеется в устройстве предохранительная муфта, важно знать еще и о частоте вращения шпинделя, которая может изменяться до 1100 оборотов в минуту. Частота ударов составляет предел до 4500 в минуту

Имеется в агрегате функция, отвечающая за регулировку частоты вращения.

В металле с помощью данного перфоратора вы сможете просверлить 13-мм отверстия. В комплекте поставляется сверлильный патрон. Нет в оборудовании функции виброзащиты, что иногда отталкивает потребителей и заставляет их выбирать другие модели перфораторов.

Заключение

Если вы решили приобрести вышеописанную модель перфоратора, то необходимо ознакомиться не только с особенностями инструмента, но и с возможными неисправностями. Например, если вы заметили, что из корпуса идет дым, то это может указывать на проблемы со щетками. Для исключения такой вероятности время от времени их необходимо осматривать. Еще одной причиной появления дыма может стать заедание двигателя. Вследствие этого иногда дымит обмотка.

Перфоратор Makita HR2450, страна-производитель которого была упомянута выше, может быть отремонтирован в описанной ситуации. Для этого все элементы осматриваются, а если проблема заключается в щетках, их меняют. При заедании мотора нужно устранить неисправность с этим узлом оборудования.

Вывод

MAKITA HR2450 вполне стоит потраченных на покупку денег. Инструмент подходит для профессионального и бытового применения. Благодаря расширенной функциональности может использоваться для ремонтных и строительных работ. В частности, мощности в 780 Вт вполне хватит, чтобы демонтировать старые облицовочные покрытия, проложить скрытую проводку и сделать новые коммуникационные отверстия в бетонных перекрытиях и кирпичных стенах.

При соблюдении требований производителя инструмент может прослужить длительное время, не нуждаясь в сервисном обслуживании. Если суммировать выявленные недостатки, то значительных проблем мы не увидим. Конечно, производители могли бы комплектовать свой электрический инструмент бурами, не вводя покупателей в дополнительные траты. Или устранить проблему с протеканием смазки из зажимного патрона. Но данные недоработки никак не влияют на производительность и функциональность изделия. Поэтому перфоратор MAKITA HR2450 электрический, мощностью 780 Вт можно оценить на 8 балов из 10 возможных.

https://youtube.com/watch?v=y_31_t6LRm4

MAKITA HR2450 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Pdf Скачать

Скачать Оглавление

Добавить в мои руководства

Добавить эту страницу в закладки Руководство будет автоматически добавлено в “Мои руководства” распечатайте эту страницу

• страница из 16

• Содержание
• Оглавление
• Закладки

Реклама

Содержание

Роторный молоток

Модель HR2450

Модель HR2450F

Модель HR2450X

Модель HR2450T

Модель HR2450FT

Модель HR2451

I N S T R U C T I C.
