Барабанная лебедка с ручным приводом: стационарные и портативные, мини с текстильным и стальным тросом разной длины барабанные лебедки. Цены, отзывы, описание, характеристики.

Содержание

стационарные и портативные, мини с текстильным и стальным тросом разной длины барабанные лебедки. Цены, отзывы, описание, характеристики.

Для подъема и перемещения грузов в горизонтальном и вертикальном положении используются лебедки ручные барабанные. Эти приспособления просто незаменимы при проведении строительных работ, монтаже конструкций, обслуживании автомобилей, а также в условиях производства.

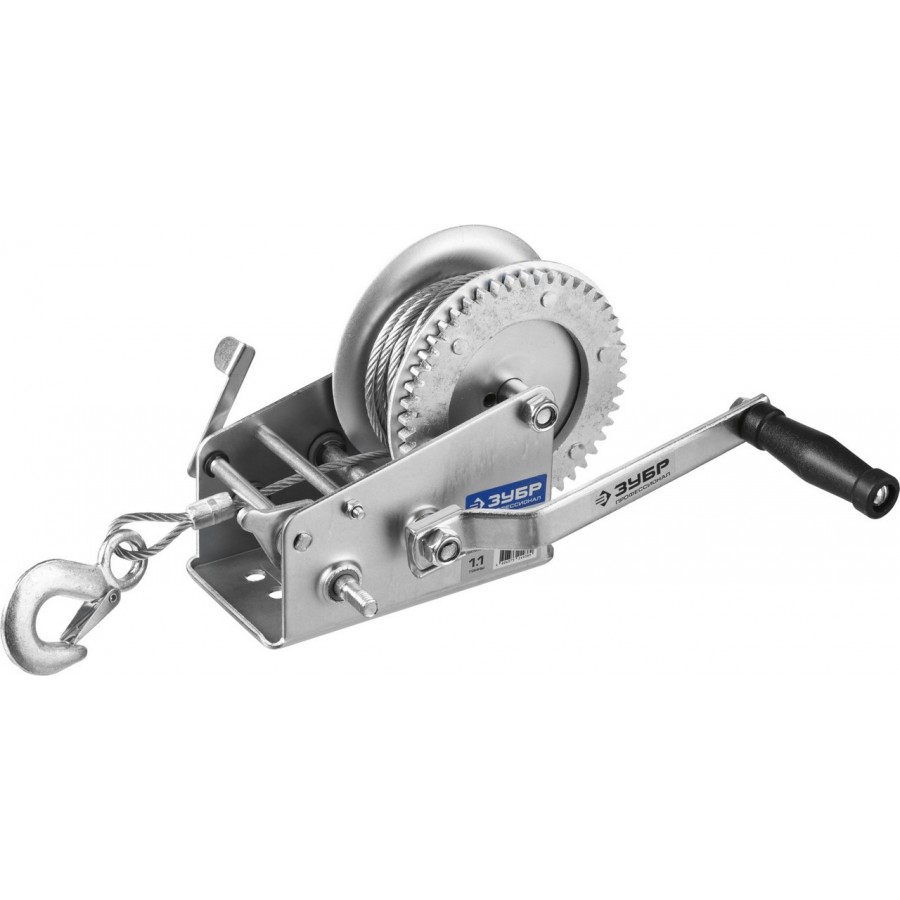

Устройство и принцип действия ручной барабанной лебедки

Как правило, ручная барабанная лебедка состоит из основания, опоры, редуктора, барабана и рукоятки. По типу передачи различают червячные и зубчатые барабанные лебедки. Последние считаются более надежными, так как зубчатый механизм в меньшей степени подвержен износу. На барабане закреплен и намотан длинный металлический (или текстильный трос) с крюком на конце, которым подцепляется груз.

Приводится в действие лебедка ручная барабанная следующим образом: пользователь вращает рукоять по часовой стрелке, действие передается через редуктор на барабан, и он начинает вращаться, создавая тяговое усилие для перемещения груза.

При этом сама барабанная лебедка должна быть надежно зафиксирована на поверхности. Для остановки троса на нужном расстоянии или для фиксации груза на высоте имеется тормозное устройство. Большинство барабанных ручных лебедок оснащено автоматическим стопорным механизмом, который не дает грузу упасть. Чтобы опустить груз или ослабить натяжение каната барабанной ручной лебедки, нужно вращать рукоять против часовой стрелки.

Технические характеристики

Тяговое усилие у разных лебедок барабанных ручных может составлять от 0,25 до 5 тонн. В зависимости от веса конструкций и предметов, которые вы планируете перемещать, выбирайте устройство с соответствующим тяговым усилием. Как правило, барабанные ручные лебедки с показателем более 1 тонны оснащены двумя рукоятками, так как приводятся в действие усилиями двух человек одновременно.

Длина троса - от 6 до 40 метров. Чем длиннее будет трос, тем выше можно поднимать грузы в вертикальном положении и на более удаленном расстоянии, например, вытягивать машину из кювета.

Некоторые барабанные лебедки продаются без троса, и его нужно приобретать отдельно. В этом случае нужно смотреть на канатоемкость, то есть длину троса, который можно намотать на барабанную ручную лебедку (данный показатель может превышать 100 метров).

Ширина троса у разных барабанных лебедок составляет от 4 до 15 мм. Чем толще трос, тем он прочнее, следовательно, тем более тяжелые грузы он сможет выдерживать.

В нашем интернет-магазине вы можете купить лебедку барабанную ручную, выбрав подходящую модель из представленного ассортимента. Просто оформите заказ через сайт или позвоните менеджеру.

Какими особенностями обладает лебедка ручная рычажная. Барабанные лебедки

Лебедка ручная рычажная или МТМ с ручным приводом – простейшие устройства среди аналогичных изделий. С помощью лебедок осуществляется горизонтальное передвижение или вертикальное поднятие некрупных грузов, а также предметов, имеющих небольшой вес. Такие МТМ отличаются невысокой производительностью, поскольку работают благодаря применению мускульной силы человека.

Виды ручных лебедок

Ручные лебедки бывают разной конструкции, которая зависит от предназначения и выполняемых функций. Сегодня на рынке представлено четыре вида лебедок:

  • барабанные лебедки, конструкция которых предусматривает наличие одного-трех барабанов. Лебедка ручная барабанная по своему строению напоминает раму, к которой прикреплены барабаны, вращающиеся благодаря промежуточному валу и движущимся подшипникам. Механизм приводится в движение с помощью храпуна и ленточной передачи;
  • червячные лебедки имеют ту же конструкцию, что и барабанные ручные, но в качестве главного механизма в них используется «винт Архимеда», приводящий в движение конструкцию. Для этой цели также может использоваться «бесконечный винт»;
  • рычажные лебедки к ручным лебедкам можно отнести условно, поскольку они принадлежат к тягловым механизмам. Такие приспособления кроме тяглового механизма оснащены рычагом переднего и заднего хода, канатом с крюками, расположенными на его концах, а также обоймами для каната.
    Лебедки, приводящиеся в движение рычагом, называются рычажными;
  • МТМ (монтажно-тяговые механизмы) имеют два вида зажимов, которые в зависимости от нагрузки поочередно срабатывают.

Преимущества ручных лебедок

Огромным плюсом таких механизмов является возможность их использования в условиях отсутствия электроэнергии. Также они обладают такими преимуществами, как:

  • управляются одним человеком независимо от сложности конструкции;
  • благодаря небольшим размерам могут применяться в стесненных условиях;
  • позволяют вертикально и горизонтально перемещать грузы до полутора тонн;
  • благодаря своей простоте легко обслуживаются и не требуют проведения частых ремонтных работ;
  • имеют малый вес, что делает их удобными в использовании.

Базовые технические характеристики ручных рычажных и барабанных лебедок

  • поднимают грузы весом от 250 кг до 3 000 кг;
  • имеют длину каната 5-30 метров, которую можно изменить;
  • усилие на рукоятку составляет минимум 12 кг и максимум 17 кг;
  • груз поднимается на высоту от 1,5 до 3,6 м.

Такие решения во много выигрывают даже перед дорогостоящими специализированными тягово-подъемными устройствами.

на что следует обращать внимание при выборе (120 фото)

Все разнообразие жизненных ситуаций невозможно предугадать. Сама наша жизнь непредсказуема и от того особенно прекрасна. Однако, бывают случаи, когда эта самая непредсказуемость ставит нас в очень затруднительное положение, и для успешного решения возникшей проблемы необходимо специальное оборудования. Например, ваш автомобиль забуксовал в лесу, а рядом нет того, к кому можно обратиться за помощью, как быть в такой ситуации?

Имеется множество вариантов решения этой задачи, безвыходных ситуаций, как известно, не бывает, однако, если в вашем арсенале имеется обычная механическая, ручная лебедка, все разрешится просто, быстро и рационально.

Хотя лебедка может оказаться незаменимым помощником в строительных, ремонтных и других работах, где необходимо перемещать тяжелые предметы и конструкции.

Именно поэтому, очень многие задумываются над тем, что бы приобрести этот полезный инструмент.


Начиная поиски мы, как правило, просматриваем специализированные сайты, но посмотрев на фото ручной лебедки, многие впадают в состояние некоего ступора – сложность конструкции пугает, а как с ней обращаться человеку впервые взявшего в руки, вообще представить достаточно трудно.

В самом деле, все не так страшно, а потому давайте посмотрим, что представляет собой лебедка, а также в чем особенности ее конструкции, которые необходимо знать и учитывать в процессе выбора.

Назначение лебедки очевидно – передвижение тяжелых грузов в горизонтальной плоскости. В данном случае не нужно путать с талями – они предназначены для вертикального подъема.

Заметим: некоторые умельцы могут использовать лебедку в качестве подъемного механизма, для чего крепят один ее конец где-то на потолке или используют систему шкивов.

Говорить об этом в этой статье нецелесообразно, мы рассмотрим только особенности лебедок как таковых, а где использовать – вы разберетесь или найдете нужный материал самостоятельно.

В настоящее время широкое распространение получили два основных типа, это рычажная ручная лебедка и барабанная. Поскольку конечный результат один, но решается задача по-разному – их принцип действия существенно отличается, рассмотрим каждую конструкцию подробнее.

Краткое содержимое статьи:

Барабанные конструкции

Прежде всего, рассмотрим ручную лебедку барабанного типа. Внешне она очень похожа на те, что мы привыкли видеть на вездеходах: мощный барабан, на который намотан трос и механизм, заставляющий его вращаться.


Конструктивно лебедка барабанного типа состоит:

  • Редуктора – он увеличивает тяговый характеристики и осуществляет передачу вращения от ручного привода к барабану;
  • Барабана, на который наматывается тяговый трос;
  • Механизма укладки, он равномерно распределяет трос по барабану и не позволяет ему спутаться;
  • Стопорного механизма, который не позволяет разматываться тросу самостоятельно, а также надежно фиксирует положение барабана;
  • Рамы, на которой собран весь механизм в единую конструкцию.

Принцип работы барабанной лебедки прост: вращение через редуктор передается на барабан и он, наматываясь, тянет груз за собой. Стопорный механизм не позволяет откатиться грузу. Все барабанные конструкции представляют собой тросовые лебедки и имеют ограниченную длину троса.

Очень важный элемент барабанной лебедки – редуктор, он может быть шестеренчатым и червячным. Важно заметить – червячная лебедка более безопасна с наиболее надежным стопорным механизмом, но имеет большие габариты и позволяет тянуть меньший по своей массе груз.

Основными достоинствами барабанных лебедок необходимо считать относительную простоту конструкции, что значительно облегчает ремонт и обслуживание, а также, очень надежный и простой стопорный механизм.

Главные недостатки: большие габариты и масса, а также – ограниченность длины используемого троса.

Рычажные конструкции

Конструкция рычажной лебедки представляет собой специальный корпус или раму, с размещенным внутри механизмом, принцип действия которого основан на эффекте рычага.


Изначально рычаг находится в исходном состоянии и специальным механизмом захватывает трос. Пользователь вручную тянет рычаг и вместе с ним перемещает трос в крайнее положение, после чего стопорный механизм фиксирует трос, а механизм захвата отпускает его.

Рычаг переводится в исходное положение, и механизм захвата опять захватывает трос, при движении рычага, стопорный механизм отпускается. Поступательными движениями груз постепенно перемещается.

Достоинством рычажных механизмов, если их сравнивать с другими типами ручных лебедок в том, что они более компактны, позволяют тянуть груз большей массы, а длина троса не ограниченна.

Кроме всего прочего, рычажные лебедки более удобны, их корпус не обязательно закреплять во время работы, а в качестве троса часто используют специальный ремень, который проще упаковывать и перевозить, да и стоит он гораздо меньше чем стальной трос.

На что следует обращать свое внимание, выбирая лебедку

Ответить на вопрос, какая лебедка лучше однозначно невозможно. У каждой из конструкций имеются свои достоинства, и недостатки. Механизм рычажных лебедок сложнее, точнее – они имеют более сложную конструкцию механизмов фиксации троса.

Кроме того, к раме, на которой монтируют рычажный механизм лебедок, предъявляются повышенные требования: на нее ложится вся нагрузка, она должна быть сделана особенно тщательно и из прочных сплавов.

В то же самое время – удобство и компактность делают рычажные механизмы транспортабельными и удобными в эксплуатации.

Если вы выбираете лебедку для легкового автомобиля, то знайте, что тяговые характеристики должно быть порядка одной тонны – в этом случае у вас будет необходимый запас по мощности, что позволит вытаскивать грузы под некоторым углом.

Обращайте особое внимание на механизмы фиксации и укладки троса – от их качества будет зависеть ваша безопасность. Смотрите на устройство зацепа, оно должно быть удобным и качественным.

Вообще, лучше отдать предпочтение конструкциям от известных производителей, которые дают гарантию на свою продукцию и обеспечивают их необходимыми сертификатами качества и надежности.

Фото ручной лебедки

Также рекомендуем посетить:

Лебедка ручная барабанная, лебедка червячная, механическая лебедка Pfaff-silberblau

Лебедки ручные (механические) PFAFF — грузоподъёмное оборудование для подъёма, опускания и горизонтального перемещения грузов различной массы, от 80 кг до 5 тонн. Благодаря простоте и относительно низкой стоимости они широко применяются в быту. Не имеют двигателя и поэтому тяговое движение осуществляется за счёт усилия прилагаемого человеком. Ручные лебедки различаются по техническим и функциональным характеристикам, и бывают барабанные и рычажные.

Лебедка барабанная представляет собой металлический ударопрочный корпус, прикрепляющийся к горизонтальной или вертикальной поверхности (например, стене) и барабан, на который намотан трос с крюком для захвата груза. Сбоку барабана имеется рукоятка, позволяющая наматывать трос и создавать тяговое усилие для перемещения груза. Для фиксации груза в поднятом положении имеется тормозная система.

Механизмы такой конструкции покупают в автомастерские, производственные цеха, на склады, а также для легковых и грузовых автомобилей.

Барабанные лебедки, в зависимости от типа передачи бывают зубчатые и червячные.

Червячная лебедка отличается от зубчатой тем, что барабан на который наматывается трос вращается за счет передачи усилия с помощью винта архимеда. Такие лебедки не отличаются большой грузоподъёмностью, но очень удобны, так как имеют небольшие размеры. За это их называют иногда мини-лебедками.

Рычажные лебедки (МТМ) оснащены храповым механизмом, который приводится в действие с помощью рычага. При движении трос накручивается на барабан. Лебедка не имеет жесткой фиксации и крепиться с помощью подвеса.

По каким параметрам выбирать ручную лебедку pfaff?

Выбирая ручную лебедку для работы необходимо учитывать два показателя — усилие и длину троса. От тягового усилия зависит какой массы груз можно будет перемещать с помощью лебедки. Возможно перемещение грузов массой от 300 кг до 3,2 т.  Длина троса каждой лебедки указана в разделе канатоемкость.

Уточнить любые другие технические параметры лебедок можно в описании к каждой конкретной модели или у нашего менеджера.



Ручная лебедка своими руками: инструкция изготовления, чертежи

Полезные приспособления /14-апр,2018,23;07 / 19568
Самодельная лебедка сделанная своими – это замечательное подспорье в домашнем хозяйстве. Она является очень полезным инструментом для строительных задач, ремонтных работ, многих других ситуаций, когда нужно перемещать или поднимать груз на высоту.

Виды лебедок


Тем, кто хоть раз поднимал ведро воды из колодца, уже знаком принцип действия лебедки. Это приспособление предназначено для таких задач как подъем или перемещение грузов. В ее конструкцию входит барабан или шкив для грузового каната, механизм привода с промежуточными передачами, тормозное устройство и опорная станина. По назначению различают лебедки тягового типа (для перемещения груза в горизонтальной плоскости) и подъемного.

Лебедки применяются для многих целей – это может быть швартовка судов, подъем якорей, состоящие в большом числе машин лебедки. Ручная лебедка, собранная своими руками, станет удобным решением в строительстве дачного дома.

Чертежи ручной лебедки


Чертежи конструкции данной ручной лебедки отличаются обзорным характером, поскольку размер червячной передачи зависит от того, с какой геометрией используется применяемый вал, а также шестерня глиста.
Конструкция состоит из таких элементов:
• шестерен глиста;
• вала намотки троса;
• латунной втулки;
• корпуса;
• ручки.

Шестерни глиста



Эту часть нужно подбирать, учитывая расчетную грузоподъемность лебедки. Ориентируясь на размеры и предложенную схему, мы можем сделать простой механизм для подъема груза.

Вал намотки троса



Это может быть цельная конструкция, или сваренная из нескольких элементов.

Латунная втулка



За счет латунной втулки вал при вращении скользит. Такой вариант конструкции подходит, чтобы выполнять временные работы. Для постоянного использования механизма вместо втулок применим подшипники качения. За счет этого конструкция станет более сложной и вместе с тем более дорогой. Если потребуется, по мере того, как втулки будут вырабатываться, они могут быть заменены. Это станет более дешевым решением.

Корпус



Для изготовления берем гнутый стальной неравнополочный швеллер ГОСТ 8281-80 и листовой металл ГОСТ 19903-74. В нашем случае корпус создан из швеллера 200х50х30х4 мм и листового металла толщиной 4 мм. В корпусе используется длинный и короткий швеллер, для скрепления которых использована левая и правая пластина, и болтовое соединение М8.

Ручка



Чтобы сделать ручку, использован металлический фрагмент и деревянная вставка. Для крепления ручки к валу применен штифт 10х36 ГОСТ 3128-70.

Пошаговое описание сборки


1. На вал с двух сторон нужно надеть втулки из латуни.

2. На втулки одеваются пластины из металла.
3. Пластины из п. 2 крепятся на длинный швеллер при помощи:
• болтов DIN933;
• пружинных шайб ГОСТ 6402-70;
• гаек ГОСТ 5915-70.

Размер крепежа для резьбы М8.


4. На вал намотки вставляется шпонка и насаживается шестерня, после чего одевается металлическая втулка.
5. С двух сторон вала намотки надеваются втулки из латуни.
6. Со стороны шестерни вал вставляется в длинный швеллер.
7. С другой стороны шестерни на втулку из латуни надевается короткий швеллер и крепится на пластины с помощью болтов, пружинных шайб и гаек М8.
Вот мы и собрали самодельную ручную лебедку. Закрепляем ее на стене гаража.
Ручная барабанная лебедка своими руками: сборка
Для уменьшения нагрузки на барабан лебедки нужно использовать систему блоков (полиспастных механизмов).

На изображениях можно увидеть, что с использованием полиспастных механизмов нагрузка на барабан снижается в 4 раза.

Ручная ручная лебедка с тормозом

Описание

ЛЕБЕДКА РУЧНАЯ С ТОРМОЗОМ

Технические характеристики ручной лебедки серии M


С ГРУЗОПОДЪЕМНОСТЬЮ ОТ 150 ДО 3000 ФУНТОВ. РУЧНАЯ ЛЕБЕДКА ПОВЫШАЕТ ЭФФЕКТИВНОСТЬ ПОДЪЕМНЫХ ЗАДАНИЙ.

РУЧНАЯ ЛЕБЕДКА КОМПАКТНАЯ ШЕСТЕРНЯ ДЛЯ ПОДЪЕМА И ТЯНЕНИЯ

  • Доступны как в стандартном, так и в специализированном исполнении
  • Каждая ручная лебедка (буксир) оснащена встроенным грузовым тормозом и хорошо подходит как для подъема, так и для буксировки.
  • Приводные шестерни, храповой механизм и тормозные диски полностью закрыты для защиты оператора и предотвращения загрязнения.
  • Регулируемые кривошипы с роликовой рукояткой повышают эффективность оператора, а дополнительная рукоятка с храповым механизмом позволяет поднимать и тянуть практически из любого места установки лебедки.

МЕХАНИЧЕСКИЙ ТОРМОЗ АВТОМАТИЧЕСКИ ВКЛЮЧАЕТСЯ ДЛЯ УДЕРЖАНИЯ НАГРУЗКИ

  • Храповой тормоз Weston включается автоматически после снятия давления с рукоятки.
  • Рычаг отпускания тормоза не требуется, поскольку стояночный тормоз автоматически отключается при работе лебедки.

ВАРИАНТ БЕСПЛАТНОЙ НАЖАТЫВАНИЯ ИДЕАЛЬНЫЙ ДЛЯ ПОВТОРНОГО ВЫТЯГИВАНИЯ

  • При включении дополнительного механизма свободной намотки трос можно вручную вытянуть из барабана.

ДОПОЛНИТЕЛЬНОЕ ОБНОВЛЕНИЕ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ ПРЕВОСХОДНОЙ КОРРОЗИОННОЙ СТОЙКОСТИ

  • Внешние компоненты наших ручных ручных лебедок, включая боковые рамы, барабан, кожух редуктора и крепежные детали, могут быть изготовлены из нержавеющей стали.

Номинальная грузоподъемность для однолинейной тяги | Запрещается использовать это оборудование для подъема или опоры людей


Многие изделия доступны из нержавеющей стали. Пожалуйста, проконсультируйтесь с заводом по поводу наличия.

* M-20 и M-30 недоступны с обновлением из нержавеющей стали. Свяжитесь с вашим представителем David Round для получения информации о других доступных моделях.


Запрос цены на ручную лебедку

Ручная двухбарабанная лебедка | Решения HyQuest

Лебедка Riverina

HyQuest Solutions представляет собой ручную двухбарабанную лебедку с ручным приводом, способную выдерживать калибровочный вес до 100 кг (220 фунтов).Эта конструкция демонстрирует два основных преимущества: во-первых, она позволяет оператору очень быстро переключаться из режима зондирования в режим перемещения путем включения ведущих шестерен на каждом барабане. Во-вторых, концепция с двумя барабанами упрощает прохождение , поскольку силы, действующие от калибровочного веса, в значительной степени нивелируются. Лебедку можно использовать на небольших проезжих дорогах с пролетом до 125 м (410 футов).

Лебедка разработана с учетом простоты эксплуатации и удобства обслуживания в полевых условиях: прочная, портативная, легко и безопасно управляется одним человеком.

Особое внимание уделяется безопасности . : Автоматический тормоз Weston блокирует барабан при отпускании ручки. Это удерживает груз в любом положении - для безопасной и плавной работы.

Лебедки

HyQuest Solutions оснащены тросами Amergraph. Специальная конструкция сочетает в себе две цели : они позволяют подвешивать в потоке расходомер и тяжелые гири Columbus, и в то же время они являются средой для передачи сигналов счетчика на счетное устройство.Счетчики лебедок защищены рамой, и их можно заказать для отображения метрических или британских единиц.

Использование с измерителем тока
Некоторые сложные функции поддерживают измерение тока: Посеребренное контактное кольцо передает сигнал от измерительного барабана к счетчику измерителя тока. Счетчик может быть установлен на самой лебедке, т.е. близко к оператору лебедки, а не глубоко в воде на счетчике течения. Однослойный сигнальный кабель на барабане предотвращает повреждение внутреннего проводника и преждевременную замену.

Лебедка Riverina позволяет проводить измерения течения и образцы наносов в ручьях средней ширины. Он используется для вертикального позиционирования подходящего гидрометрического оборудования, в частности, в областях гидрометрии, гидрологии, анализа качества воды, отбора проб донных отложений и измерения расхода.

Базовые лебедки с ручным или электрическим приводом, с ручным приводом, с электрическим приводом, ручная лебедка

Ассортимент лебедок и подъемно-транспортных систем MacArtney включает линейку основных кабельных барабанов CORMAC B.

CORMAC B стандартно поставляется с ручным приводом, но также доступен с ручным приводом или приводом от электродвигателя. Катушки имеют модульную конструкцию системы и легко модифицируются для решения различных задач и приложений. В дополнение к гибкости катушек CORMAC B, все системы спроектированы так, чтобы быть легкими и очень портативными.

Катушки

CORMAC B в основном используются на судах, баржах или буровых установках для хранения палубного кабеля в суровых морских условиях. Рамы и барабаны изготовлены из нержавеющей стали или алюминия, что делает лебедки прочными, очень прочными и требуют минимального обслуживания.

Помимо хранения кабеля, приложения для катушек MacArtney CORMAC B включают в себя работу с системами ROV базового класса инспекции, системами подводных камер, общими океанографическими приборами, линиями связи водолазов и общими морскими приборами.

Катушки

CORMAC B вмещают несколько типов кабеля, обычно диаметром от 8 до 25 мм и длиной до 1700 метров, в зависимости от диаметра кабеля. И последнее, но не менее важное: катушки CORMAC B подготовлены для интеграции электрического / электрооптического контактного кольца Focal model 180.

Особые характеристики

  • Доступен из нержавеющей стали AISI 304 (обработка поверхности путем пескоструйной / дробеструйной обработки) или алюминия AlMg3 (обработка окрашенной поверхности)
  • Предназначен для использования с электрическим / электрооптическим контактным кольцом Focal модель 180
  • Предназначен для прокладки кабелей диаметром от 8 до 25 мм и длиной до 1700 метров - в зависимости от диаметра кабеля
  • Механический стояночный тормоз
  • Подшипники Delrin (с пожизненной смазкой)

Характеристики и преимущества

  • Модульная конструкция барабана
  • Легкие и портативные системы
  • Низкие требования к техническому обслуживанию
  • Коррозионностойкий
  • Прочная конструкция и материалы, подходящие для использования в суровых морских условиях

Приложения

  • Палубные тросы судов, барж, буровых установок и т. Д.
  • Базовые системы ROV (класс проверки)
  • Системы подводных камер (включая капельницу LUXUS и различные скважинные системы)
  • Океанографические приборы и датчики (включая приложения CTD)
  • Водолазные линии связи
  • Общие морские приборы

Опции

  • Ручной кривошипно-шатунный
  • Ручной кривошипно-шатунный привод, коробка передач (I = 10: 1) и устройство предотвращения обратного хода
  • Электродвигатель, 1 x 110/220 В переменного тока, тяговое усилие 20 кг и регулируемая скорость
  • Электродвигатель, 1 x 110/220 В переменного тока, тяговое усилие 60 кг и регулируемая скорость
  • Муфта свободного хода
  • Пульт дистанционного управления 90

Барабанная лебедка SWI-TEC Mastlift. Руководство пользователя SWI-TEC... · Тормозная система при вождении ... Барабанная лебедка

  • Руководство по эксплуатации для

    Барабанная лебедка

    SWI-TEC Mastlift

    Последняя редакция: 21 мая 2017 г. Издано: Марко Бахманн, управляющий директор Neveta Nautica SL

  • 2

    Содержание

    Разрешенное использование 3

    1. Описание SWI-TEC Mastlift 3

    1.1 Стандартные характеристики 4

    2. Обучение 5

    3. Установка 5

    3.1 Выбор места 5 3.2 Использование устройства 6

    4. Инструкция по эксплуатации 7 4.1 Подъем человека 7 4.2 Опускание человека 7 4.3 Работа тормозного механизма 7

    5. Рекомендации производителя 8

    5.1 Проверка барабанной лебедки Перед каждым использованием 8 5.1.1 Проверка бесконечной лески 9 5.1.2 Проверка барабанной лебедки 9

    5.2 Техническое обслуживание барабанной лебедки 9

    5.3 Хранение барабанной лебедки 9

    5.4 Уход за барабанной лебедкой 9

    5 .5 Утилизация барабанной лебедки 10

    6. Инструкции по вводу в эксплуатацию 10

    Сертификат German Lloyd 12

  • 3

    Разрешенное использование

    SWI-TEC Mastlift - это барабанная лебедка с ручным управлением для подъема и опускания людей. Он разрешен только для использования на лодке, а не для промышленного использования.

    Ручная барабанная лебедка не должна использоваться для транспортировки грузов.

    Барабанная лебедка может использоваться для перевозки людей только в сочетании со вторым независимым, испытанным и одобренным устройством защиты от падения (например.грамм. устройство защиты от падения с направляющей или втягивающийся страховочный трос) и должны быть прикреплены к отдельной проверенной точке крепления.

    Барабанная лебедка не должна использоваться в зонах повышенного риска, таких как опасность взрыва или коррозионной среды.

    1. Описание мачтового подъемника SWI-TEC Барабанная лебедка может использоваться для подъема, опускания и позиционирования людей.

    Барабанная лебедка имеет грузовую марку, намотанную на барабан. С помощью бесконечной лески грузовую линию можно наматывать на барабан или снимать с него.Таким образом человек поднимается или опускается. Собачка / храповой механизм гарантирует, что человек всегда надежно удерживается в нужном положении. Мачтовый подъемник SWI-TEC имеет направляющую грузовой марки.

    1.1 Стандартные характеристики мачтлифта SWI-TEC:

    SWI-TEC Mastlift 13 м

    Вес: 6,7 кг

    Размеры: 165 мм, L = 215 мм

    Допустимая нагрузка 150 кг

    Барабан с 6 мм Трос полиэстер-Dyneema

    Рабочая высота: 13 м

    Количество слоев грузовой марки: 6 слоев

    Два слоя веревки остаются на барабане в конце движения вниз

    .

    Корпус из алюминия / пластика

    Температура окружающей среды при работе: от -30 C до +50 C.

    Температура окружающей среды для смазочных материалов: от -30 C до +120 C.

    Шум: 70 дБ (A)

    A Ручное усилие около 26 даН требуется на Endless Line, когда максимальная нагрузка

    составляет 150 кг, приложенная к верхнему слою каната.

    Линия нагрузки:

  • 4

    Материал покрытия: Полиэстер

    Материал сердечника: Dyneema

    Диаметр: 6 мм

    Прочность на разрыв: 2. 500 даН

    Длина: 13 м

    Следует использовать только оригинальные канаты SWI-TEC.

    SWI-TEC Mastlift 25 м

    Вес: 7,6 кг

    Размеры: 185 мм, L = 215 мм

    Допустимая нагрузка 150 кг

    Барабан с тросом Polyester-Dyneema 6 мм

    Рабочая высота: 25 м

    Количество слоев линии нагрузки: 7 слоев

    Два слоя веревки остаются на барабане в конце движения вниз

    .

    Корпус из алюминия / пластика

    Температура окружающей среды при работе: от -30 C до +50 C

    Температура окружающей среды для смазочных материалов: от -30 C до +120 C

    Шум: 70 дБ (A)

    A Ручное усилие на Endless Line требуется около 26 даН, когда максимальная нагрузка

    составляет 150 кг, приложенная к верхнему слою каната.

    Линия нагрузки:

    Материал покрытия: полиэстер

    Материал сердечника: Dyneema

    Диаметр: 6 мм

    Прочность на разрыв: 2.500 даН

    Длина: 25 м

    Следует использовать только оригинальные тросы SWI-TEC. Механизм привода подъема и опускания включает тормозную систему. Устройство управляется вручную бесконечной линией, которая используется для наматывания грузовой линии на барабан или с него. Бесконечную линию можно выпустить в любой момент. Тормозная система в приводном механизме предотвращает дальнейшее движение грузовой марки.

    Предупреждение Пользователь должен убедиться, что грузовая марка всегда находится под напряжением.Чтобы грузовая марка плотно прилегала к барабану, необходимо поддерживать растягивающее усилие 20 Н.

  • 5

    2. Требования к обучению

    Перед использованием устройства пользователь должен получить доступ к оригинальной инструкции по эксплуатации. Пользователь должен быть обучен работе с оборудованием оператором / владельцем. Оператор / владелец оборудования несет полную ответственность за проведение надлежащего обучения. При использовании этого устройства необходимо соблюдать все оригинальные инструкции, знаки и этикетки.Кроме того, используйте только проверенные и одобренные ремни безопасности, точки крепления и средства соединения. Перед вводом устройства в эксплуатацию выполните визуальный и функциональный тест.

    3. Установка

    3.1 Выбор места установки

    Перед установкой устройства необходимо внимательно изучить все факторы, которые могут повлиять на использование барабанной лебедки и другого оборудования. К этим факторам относятся условия работы, факторы окружающей среды, расположение и тип опасностей на рабочем месте, расположение и прочность точки крепления, на которой установлена ​​барабанная лебедка.Оставьте себе достаточно времени, чтобы обдумать все обозримые возможности. Всегда консультируйтесь с компетентным лицом, знакомым с опасностями и местами на конкретном рабочем месте. Оцените предполагаемую требуемую длину грузовой марки. Установите устройство так, чтобы линия нагрузки и бесконечная линия легко доходили до самой нижней точки предполагаемого рабочего места. Учтите, что может потребоваться дополнительная длина, если человек должен выполнять работу со смещением от вертикали. Грузовую марку нельзя пересекать, и она всегда должна иметь возможность свободно перемещаться. При необходимости включите в рабочий график установку защитных ограждений и указателей, чтобы другое оборудование, материалы и люди не мешали нормальной работе установки. Устройство, включая линию нагрузки и бесконечную линию, не должно проходить через острые края или слишком близко к объектам, где они могут зацепиться. Избегайте установки в местах, где отходы, загрязняющие вещества и падающие предметы могут повредить или повредить устройство, грузовую марку и бесконечную магистраль или нанести травмы людям.

    Барабанная лебедка должна свободно перемещаться в точке крепления и не должна быть жестко закреплена.(синяя наклейка должна быть снаружи мачты, и если вы используете нашу защитную крышку SWI-TEC, логотип на крышке должен находиться за пределами мачты).

    Линия нагрузки всегда должна проходить вертикально от барабана.

    Никогда не устанавливайте оборудование там, где устройство или линии могут подвергнуться опасности поражения электрическим током

    .

    Примечание Перед началом установки создайте план работы и план спасения. Примите во внимание оригинальные инструкции и оценку рисков клиента.

    Внимание! Лицо, работающее с устройством, должно быть защищено от риска падения с помощью проверенных и одобренных им страховочных устройств или страховочных систем. Кроме того, человек должен быть защищен от падающих предметов.

  • 6

    3.2 Использование устройства

    Фиксированная точка анкерного крепления должна иметь коэффициент безопасности 10: 1 для персонала, но, по крайней мере, быть пригодной для поглощения силы 7,5 кН. Для второй безопасности, в зависимости от предполагаемого использования, отдельная прочная точка анкеровки с силой поглощения 7.Должно быть доступно 5 кН (второй фал). Точки крепления необходимо проверить. Утвержденные соединители должны выдерживать усилия, создаваемые точками крепления. Присоединение устройства к крюку крана запрещено.

    Осторожно! Если безопасность анкерного крепления находится под вопросом, проконсультируйтесь с компетентным лицом.

    1. Анкеровка 2. Анкеровка Минимальная грузоподъемность: 7,5 кН Минимальная грузоподъемность: 7,5 кН

    Карабин Карабин

    Соединители (EN 362) Соединители (EN 362)

    Барабанная лебедка SWI-TEC Mastlift Guided Type Устройство защиты от падения

    (EN 353-2) или

    Выдвижное устройство защиты от падения

    Устройство защиты от падения (EN 360)

    Карабин Карабин

    Разъемы (EN 362) Разъемы (EN 362)

  • 7

    E.грамм. Подъемное устройство для персонала

    4. Инструкции по эксплуатации

    4.1 Подъем человека

    Потяните за бесконечный трос, чтобы поднять человека. Вы можете поднять человека с максимальной нагрузкой 150 кг на верхний слой веревки, используя ручное усилие около 26 даН на Endless Line. Ручное усилие практически одинаково для версии 13 м и 25 м из-за разного диаметра шкива. Бесконечной линией может управлять только 1 человек (а не два или более человека одновременно).

    Важно Убедитесь, что грузовая марка плотно и равномерно намотана на барабан.

    4.2 Опускание человека

    Чтобы опустить человека, отключите фиксатор с помощью хорошо взвешенного рывка на другой стороне бесконечной линии и продолжайте равномерно тянуть. Затем человека плавным движением опускают.

    4.3 Работа тормозной системы

    Тормозной механизм включается автоматически, груз надежно удерживается в любом положении. Вес прикрепленного человека автоматически активирует тормозную систему.Устройство заблокировано. Во время опускания (натягивания на Endless Line) тормоз выключается, но сразу же снова включается под весом прикрепленного человека, когда тянущее действие прекращается. Тормоз включает механическое защелкивающееся / храповое устройство.

    Важно! Если грузовая марка полностью намотана из барабана до конца и бесконечная леска продолжает тянуться с той же стороны, грузовая марка наматывается на барабан в неправильном направлении и тормоз функция

    отменена.Типичный "щелкающий" звук механизма собачки / трещотки в этой ситуации не слышен.

  • 8

    Пользователь заметит сразу после переключения.

  • Как избежать распространенных ошибок при работе лебедки

    Лебедка - очень полезный элемент оборудования, если вы знаете, как ее безопасно использовать. Хотя производители говорят вам, что лебедки, доступные для обычных пользователей, предназначены только для самовосстановления, мы все используем их для гораздо большего.Однако лебедка может быть опасной при неправильном использовании, даже если она предназначена для самовосстановления.

    Во-первых, лебедка - это статическая часть подъемного оборудования, а не точка восстановления кинетической тяги. Разница в том, что оборудование кинетического восстановления предназначено для работы с ударными нагрузками, такими как тросы для восстановления кинетической энергии, в то время как оборудование для восстановления статического электричества, такое как цепи и лебедки, специально разработано только для медленных и устойчивых нагрузок. Если вы используете крюк лебедки в качестве точки восстановления для кинетической тяги, вы подвергаете тормоза барабана лебедки серьезной ударной нагрузке.Это может привести к поломке тормоза лебедки или даже поломке барабана. Для кинетического восстановления используйте только точки восстановления на раме.

    Кроме того, статическое восстановление означает, что перемещаться должен только конец крюка лебедки. Я видел, как многие люди подключали лебедку к инвалидному транспортному средству и двигали свою буровую установку назад во время подъема. Это не только создает ударную нагрузку на вашу лебедку, но и работает с вашим транспортным средством под нагрузкой в ​​режиме заднего хода - для чего шестерни вашего транспортного средства также не рассчитаны оптимальным образом.Двигайтесь вперед при буксировке или рывке другого автомобиля.

    Просмотреть все 6 фото

    Говоря о шестернях, если вы пытаетесь вытащить себя из соленья, вы должны находиться в режиме Drive и по возможности использовать мощность транспортного средства вместе с лебедкой. Но, когда вы тянете на лебедке кого-то другого, а не себя, ваша автоматическая коробка передач должна быть в нейтральном положении и ваша нога должна быть на тормозе. Аналогичным образом, если вы управляете лебедкой с другим транспортным средством, это другое транспортное средство должно находиться в режиме Drive, чтобы помочь с подъемом лебедки.Итак, подведем итог: возвращаемое транспортное средство должно находиться в режиме Drive и помогать тянуть лебедку, если это возможно и безопасно.

    При обращении с тросом лебедки совершается много ошибок. Для пользователей как синтетических, так и стальных тросов критически важно, чтобы вы сохраняли натяжение троса при каждом включении или снятии напряжения с барабана лебедки. Допустить провисание лески во время работы лебедки означает, что леска намотается на себя и перегибается на барабане. Всегда выключайте питание или в с натяжением. - достаточно одной или двух рук на веревке с небольшим весом тела.Основное напоминание о безопасности: всегда надевайте перчатки, держитесь ближе, чем на расстоянии вытянутой руки от клюза, поддерживайте вербальные и невербальные сигналы с водителем, управляющим лебедкой, и никогда не позволяйте веревке скользить по вашей руке - используйте ручную передачу движение для управления веревкой.

    Наконец, распространенной ошибкой является использование слишком маленького троса лебедки. На самом деле ваша лебедка работает более эффективно, если вы не концентрируете все усилия на одних и тех же первых двадцати футах веревки. Когда вы протягиваете веревку до нижнего яруса барабана, мотору лебедки не приходится работать так тяжело.Это также позволяет вам натянуть больше веревки с одной стороны барабана, прежде чем вам придется выполнять сброс. Посмотрите на точки крепления подальше или используйте блок шкива, если расстояние, на которое вы находитесь от точки привязки, составляет 40 процентов длины вашей лебедки или меньше.

    Понимание задействованных сил имеет решающее значение для безопасной и успешной работы лебедки, но всегда ставьте безопасность людей на первое место. Урок лебедки от сертифицированного инструктора бесценен, и многие компании, производящие лебедки, также предоставляют бесплатные загрузки своих руководств по эксплуатации, которые стоит прочитать. Время, потраченное на то, чтобы понять свое снаряжение и то, как его безопасно и эффективно использовать, не только экономит ваши деньги, но и, возможно, спасает жизни.

    Посмотреть все 6 фотоСмотреть все 6 фотоСмотреть все 6 фотоСмотреть все 6 фотоСмотреть все 6 фото

    Double Drum Winch For Sale

    Продам лебедку двухбарабанную

    Краткое описание лебедки с двойным барабаном

    Продажа лебедки двухбарабанной. Двухбарабанная лебедка грузоподъемностью от 1 до 15 тонн при транспортировке материалов.

    Двухбарабанная электрическая лебедка с ручным управлением серии

    2JKL с двойными барабанами, высокой скоростью и ручным тормозом, двухбарабанная лебедка серии JKL в основном используется для строительных заводов и шахтных портов, а также для вертикального подъема груза, особенно для строительства мостовых док-станций. Свободнопадающая пробивка свай.При двойных барабанах один барабан можно использовать для хранения троса; один барабан можно использовать для укладки. Это лучшая лебедка для свайных работ.

    В качестве профессионального решения для погрузочно-разгрузочных работ Dongqi может предоставить вам типы электрических лебедок, такие как планетарная лебедка JKD на продажу, лебедка фрикционного типа JMM на продажу, электрическая лебедка 2JKL на продажу, низкоскоростная лебедка JM на продажу, JK fast. Продажа скоростной лебедки, Продажа сваебойной лебедки JKL.

    Основной параметр двухбарабанной лебедки

    • Лебедка электрическая Модель: 2JKL2
    • Номинальная нагрузка двухбарабанной лебедки: 20 кН
    • Номинальная скорость лебедки с двойным барабаном: 30 м / мин
    • Длина троса двухбарабанной лебедки: 150 м
    • Диаметр троса лебедки двухбарабанный: 12.5 мм

    Технические данные лебедки двухбарабанной

    • Преимущества и особенности двухбарабанной сваебойной лебедки
    • Двойные барабаны для многоразового использования.
    • Ручное управление.
    • Свободный прокат.

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
