Диаметр отверстия под резьбу 1 дюйм: параметры, размеры, таблица и маркировка

Дюймовая резьба: размеры, таблица, ГОСТ

1. Основные параметры
2. Таблица размеров дюймовых и метрических резьб
3. Отличия от метрической резьбы
4. Технологии нарезки
5. Классы точности и правила маркировки

Дюймовая резьба используется преимущественно для создания соединений труб: ее наносят как на сами трубы, так и на металлические и пластиковые фитинги, необходимые для монтажа трубных магистралей различного назначения. Основные параметры и характеристики резьбовых элементов таких соединений регламентирует соответствующий ГОСТ, приводя таблицы размеров дюймовой резьбы, на которые и ориентируются специалисты.

Сантехнические изделия с трубной дюймовой резьбой

Основные параметры

Нормативным документом, в котором оговариваются требования к размерам цилиндрической дюймовой резьбы, является ГОСТ 6111-52. Как и любая другая, дюймовая резьба характеризуется двумя основными параметрами: шагом и диаметром. Под последним обычно подразумевают:

• наружный диаметр, измеряемый между верхними точками резьбовых гребней, находящихся на противоположных сторонах трубы;
• внутренний диаметр как величину, характеризующую расстояние от одной самой нижней точки впадины между резьбовыми гребнями до другой, также находящихся на противоположных сторонах трубы.

Параметры дюймовой резьбы

Зная наружный и внутренний диаметры дюймовой резьбы, можно легко посчитать высоту ее профиля. Для вычисления данного размера достаточно определить разницу между такими диаметрами.

Второй важный параметр – шаг – характеризует расстояние, на котором друг от друга расположены два соседних гребня или две соседние впадины. На всем участке изделия, на котором выполнена трубная резьба, ее шаг не меняется и имеет одно и то же значение. Если такое важное требование не будет соблюдено, она будет просто нерабочей, к ней нельзя будет подобрать второй элемент создаваемого соединения.

Ознакомиться с положениями ГОСТ относительно дюймовых резьб можно, скачав документ в формате pdf по ссылке ниже.

ГОСТ 6111-52 Резьба коническая дюймовая с углом профиля 60°
Скачать

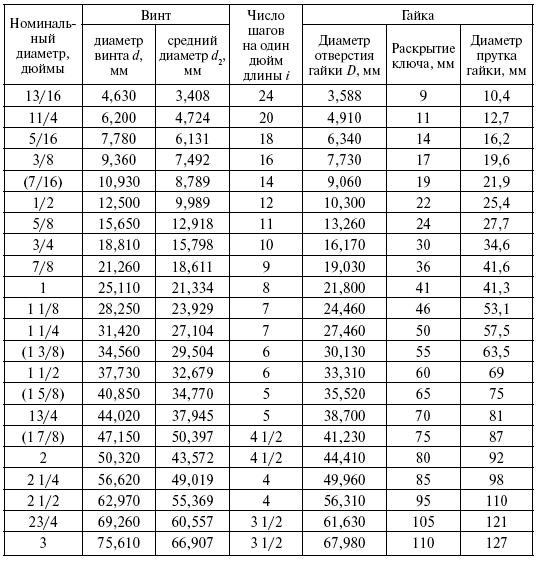

Таблица размеров дюймовых и метрических резьб

Узнать, как соотносятся метрические резьбы с различными видами дюймовых резьб, можно с помощью данных из приведенной ниже таблицы.

Сходные размеры метрических и различных разновидностей дюймовых резьб в диапазоне примерно Ø8-64мм

Отличия от метрической резьбы

По своим внешним признакам и характеристикам метрические и дюймовые резьбы имеют не так много отличий, к наиболее значимым из которых стоит отнести:

• форму профиля резьбового гребня;
• порядок расчета диаметра и шага.

Различия в профиле резьбы

При сравнении форм резьбовых гребней можно увидеть, что у дюймовой резьбы такие элементы являются более острыми, чем у метрической.

Если говорить о точных размерах, то угол при вершине гребня дюймовой резьбы составляет 55°.

Параметры метрических и дюймовых резьб характеризуются различными единицами измерения. Так, диаметр и шаг первых измеряются в миллиметрах, а вторых, соответственно, в дюймах. Следует, однако, иметь в виду, что по отношению к дюймовой резьбе используется не общепринятый (2,54 см), а специальный трубный дюйм, равный 3,324 см. Таким образом, если, например, ее диаметр составляет ¾ дюйма, то в пересчете на миллиметры он будет соответствовать значению 25.

Чтобы узнать основные параметры дюймовой резьбы любого типоразмера, который фиксируется ГОСТом, достаточно заглянуть в специальную таблицу. В таблицах, содержащих размеры дюймовых резьб, приведены как целые, так и дробные значения. Следует иметь в виду, что шаг в таких таблицах приводится в количестве нарезанных канавок (ниток), содержащихся на одном дюйме длины изделия.

Чертеж. Основные параметры профиля по ГОСТу

Таблица 1. Основные размеры профиля резьбы

Таблица 2. Основные параметры трубной резьбы

Чтобы проверить, соответствует ли шаг уже выполненной резьбы размерам, которые оговаривает ГОСТ, этот параметр необходимо измерить. Для таких измерений, проводимых как для метрических, так и для дюймовых резьб по одному алгоритму, используются стандартные инструменты – гребенка, калибр, механический измеритель и др.

Проще всего измерить шаг трубной дюймовой резьбы по следующей методике:

• В качестве простейшего шаблона используют муфту или штуцер, параметры внутренней резьбы которых точно соответствуют требованиям, которые приводит ГОСТ.
• Болт, параметры наружной резьбы которого необходимо измерить, вкручивается в муфту или штуцер.
• В том случае, если болт сформировал с муфтой или штуцером плотное резьбовое соединение, то диаметр и шаг резьбы, которая нанесена на его поверхность, точно соответствуют параметрам используемого шаблона.

Шаг дюймовой резьбы – это количество витков на дюйм

Если же болт не вкручивается в шаблон или вкручивается, но создает с ним неплотное соединение, то следует провести такие измерения, используя другую муфту или другой штуцер. По аналогичной методике измеряется и внутренняя трубная резьба, только в качестве шаблона в таких случаях применяется изделие с наружной резьбой.

Определить требуемые размеры можно при помощи резьбомера, представляющего собой пластину с зазубринами, форма и другие характеристики которых точно соответствуют параметрам резьбы с определенным шагом. Такая пластина, выступающая в роли шаблона, просто прикладывается к проверяемой резьбе своей зазубренной частью. О том, что резьба на проверяемом элементе соответствует требуемым параметрам, будет свидетельствовать плотное прилегание к ее профилю зазубренной части пластины.

Использование резьбомера для дюймовой резьбы

Для того чтобы измерить размер наружного диаметра дюймовой или метрической резьбы, можно использовать обычный штангенциркуль или микрометр.

Технологии нарезки

Резьба трубная цилиндрическая, которая относится к дюймовому типу (как внутренняя, так и наружная), может нарезаться ручным или механическим методом.

Нарезка резьбы вручную

Нарезание резьбы при помощи ручного инструмента, в качестве которого используется метчик (для внутренней) или плашка (для наружной), выполняется в несколько шагов.

1. Обрабатываемая труба зажимается в тисках, а используемый инструмент фиксируется в воротке (метчик) или в плашкодержателе (плашка).
2. Плашка надевается на конец трубы, а метчик вставляется во внутреннюю часть последней.
3. Используемый инструмент вворачивается в трубу или навинчивается на ее конец посредством вращения воротка или плашкодержателя.
4. Чтобы сделать результат более чистым и точным, можно повторить процедуру нарезания несколько раз.

Нарезка резьбы на токарном станке

Механическим способом трубная резьба нарезается по следующему алгоритму:

1. Обрабатываемая труба зажимается в патроне станка, на суппорте которого фиксируется резьбонарезной резец.
2. На конце трубы, используя резец, снимают фаску, после чего выполняют настройку скорости перемещения суппорта.
3. После подведения резца к поверхности трубы на станке включают резьбовую подачу.

Следует иметь в виду, что резьба дюймовая нарезается механическим методом с помощью токарного станка только на трубных изделиях, толщина и жесткость которых позволяют это сделать. Выполнение трубной дюймовой резьбы механическим способом позволяет получать качественный результат, но применение такой технологии требует от токаря соответствующей квалификации и наличия определенных навыков.

Классы точности и правила маркировки

Резьба, относящаяся к дюймовому типу, как указывает ГОСТ, может соответствовать одному из трех классов точности – 1, 2 и 3. Рядом с цифрой, обозначающей класс точности, ставят буквы «А» (наружная) или «В» (внутренняя). Полные обозначения классов точности резьбы в зависимости от ее типа выглядят как 1А, 2А и 3А (для наружных) и 1В, 2В и 3В (для внутренних). Следует иметь в виду, что 1-му классу соответствуют самые грубые резьбы, а 3-му – самые точные, к размерам которых предъявляются очень жесткие требования.

Предельные отклонения размеров по ГОСТу

Чтобы понять, каким параметрам соответствует конкретный резьбовой элемент, достаточно разобраться в обозначении резьбы, которая на него нанесена. Обозначение, о котором идет речь, используют многие зарубежные производители, которые работают по американским стандартам, относящимся к элементам резьбовых соединений.

Пример условного обозначения дюймовой резьбы

В такой маркировке содержится следующая информация о резьбе:

• номинальный размер (наружный диаметр) – первые цифры;
• число витков, приходящихся на дюйм длины;
• группа;
• класс точности.

В обозначении дюймовой резьбы также могут присутствовать буквы LH, которые указывают на то, что ее витки имеют не правое, а левое направление.

основные характеристики и стандарты, таблицы, ГОСТ 6111-52

Внешний вид конической NPT резьбы

Резьба NPT/NPTF (с англ. national pipe taper/national pipe tapered fuel) представляет собой американский стандарт на конусную трубную резьбу. Этот стандарт применятся к трубам и арматурным изделиям, которые изготовлены в США.

Конусная трубная резьба NPT соответствует ГОСТу 6111-52 «Резьба коническая дюймовая с углом профиля 60 градусов», который действует на территории большинства стран СНГ.

Национальная ассоциация по гидравлическим приводам Соединенных Штатов не советует использовать стандарты NPT и NPTF в гидравлике. Но несмотря на это применение этих стандартов очень распространено.

Схема NPT резьбы

Виды дюймовой резьбы:

• NPT – резьба с конусностью 1:16 и углом профиля 60°. Такая резьба соответствует стандартам ANSI B1.21.1, FED-STD-h38/7 .
• NPS – цилиндрическая резьба.
• NPTF – герметичная дюймовая резьба с углом профиля 60°, уплотнение происходит за счет смятия резьбы. Этот вид дюймовой резьбы соответствует стандартам SAE J476, ANSI B1.20.3, FED-STD-h38/8.

Основные параметры самых распространенных резьбовых соединений NPTF:

Номинальный диаметр, дюйм	Основной диаметр, мм	Отверстие под резьбу, мм	Число витков на дюйм	Шаг, мм
NPTF 1/16″	7. 870	6.00	27	0.940
NPTF 1/8″	10.217	8.25	27	0.940
NPTF 1/4″	13.577	10.70	18	1.411
NPTF 3/8″	17.016	14.10	18	1.411
NPTF 1/2″	21.211	17.40	14	1.814
NPTF 3/4″	26.566	22.60	14	1.814
NPTF 1″	33.195	28.50	11.5	2.209
NPTF 1 1/4″	41.952	37.00	11.5	2.209
NPTF 1 1/2″	48. 021	43.50	11.5	2.209
NPTF 2″	60.060	55.00	11.5	2.209
NPTF 2 1/2″	72.642	65.50	8	3.175
NPTF 4″	113.913	107.00	8	3.175

Основные параметры самых распространенных резьбовых соединений NPT:

Номинальный диаметр, дюйм	Основной диаметр, мм	Отверстие под резьбу, мм	Число витков на дюйм	Шаг, мм
NPT 1/16″	7.870	6.00	27	0.940
NPT 1/8″	10. 217	8.25	27	0.940
NPT 1/4″	13.577	10.70	18	1.411
NPT 3/8″	17.016	14.10	18	1.411
NPT 1/2″	21.211	17.40	14	1.814
NPT 3/4″	26.566	22.60	14	1.814
NPT 1″	33.195	28.50	11.5	2.209
NPT 1 1/4″	41.952	37.00	11.5	2.209
NPT 1 1/2″	48.021	43.50	11.5	2.209
NPT 2″	60. 060	55.00	11.5	2.209
NPT 2 1/2″	72.642	65.50	8	3.175
NPT 4″	113.913	107.00	8	3.175
NPT 5″	141,300	134,384	8	3.175
NPT 6″	168,275	161,191	8	3.175
NPT 8″	219,075	211,673	8	3.175
NPT 10″	273,050	265,311	8	3.175
NPT 12″	323,850	315,793	8	3.175

Для создания NPT (NPTF) соединения применяются специальные резьбонарезные установки с метчиком (плашкой или резьбонарезной головой).

БРЕКЗИТ предлагает вашему вниманию оборудование, с помощью которого вы сможете качественно нарезать NPT (NPTF) резьбу на трубах и заготовках:

• Резьбонарезные головы от 1/2 до 2 дюймов. Предназначены для качественной высокопроизводительной нарезки резьбы. Безопасная и быстрая замена.
• Ручные резьбонарезные клуппы от 1/2 до 1.1/4 дюймов. Предназначены для нарезания трубной конической резьбы на водопроводных, электрических или газовых трубах. Обладает высокой производительностью и удобный в транспортировке.
• Ручные резьбонарезные клуппы от 1/2 до 2 дюймов. Могут широко использоваться при монтаже оборудования и в строительной промышленности, идеально подходят для повышения производительности труда, сокращения времени строительства, обеспечения его качества, а также снижения интенсивности труда.
• Электрические резьбонарезные станки от 1/2 до 2 дюймов. Высокопроизводительный резьбонарезной станок для мобильного и стационарного использования. Подходит для долговременной эксплуатации в интенсивном режиме в цехе и на стройплощадке, применяется при монтаже систем отопления и водоснабжения и в серийном производстве. Станок нарезает точную резьбу очень высокого качества.
• Электрические резьбонарезные станки от 1/2 до 3 дюймов. Станок предназначен для нарезки винтовой и цилиндрической резьбы на трубах. Используется для изготовления точных, надежных резьбовых соединений на трубах и болтах в соответствии с нормами. Он рассчитан на длительное промышленное использование.
• Электрические резьбонарезные станки от 1/2 до 4 дюймов. Станок предназначен для нарезки трубной и метрической резьбы. Используется для изготовления точных, надёжных резьбовых соединений на трубах и шпильках в соответствие с нормами.

Резьба NPT используется в соединениях с повышенными требованиями к герметичности. Соединения с такой резьбой способны выдерживать сильное давление циркулирующей среды по трубопроводу.

Чтобы купить оборудование для нарезания конической резьбы NPT (NPTF) на трубах, свяжитесь с менеджерами БРЕКЗИТ по контактным телефонам: +375 (17) 227-03-84, +375 (29) 602-00-80, +375 (29) 766-07-00, мы подробно расскажем об особенностях работы, устройстве и специфике данного типа оборудования.

В нашем интернет-магазине вы найдете необходимый резьбонарезной инструмент,принадлежности и расходные материалы:

• ручные трубные клуппы;
• электрические резьбонарезные клуппы;
• станки для нарезки резьбы на трубах;
• резьбонарезные головы и ножи для клуппов и станков;
• резьбонарезное масло и СОЖ;

Вам может быть интересно

Список размеров сверл и метчиков — Таблица размеров сверл и Таблица размеров метчиков отверстие, поэтому сверло и нарезной инструмент часто используются последовательно для изготовления деталей с ЧПУ с резьбовыми отверстиями. Когда дело доходит до выбора размеров сверл и размеров метчиков, для справки используется стандартная таблица размеров

сверл и метчиков .



Что такое таблица размеров сверл и метчиков и зачем их использовать?

При изготовлении на заказ деталей с ЧПУ часто требуются отверстия с резьбой для крепления готовой детали или облегчения сборки. Один из самых распространенных способов изготовления отверстий под резьбу — просверлить отверстие нужного размера сверлом и нарезать его метчиком. Людям понадобится таблица размеров сверла и таблица размеров метчика, чтобы определить правильное сверло для метчика для определенного размера резьбы или подходящий метчик для существующего отверстия.



Таблица размеров сверл представляет собой таблицу с перечнем сверл стандартных размеров в нескольких системах измерения, включая дробную, метрическую, цифровую и буквенную. Дробные размеры измеряются в дюймах, а метрические размеры измеряются в миллиметрах. Калибр проволоки и буквенная система относятся к диаметру инструмента, который увеличивается по мере уменьшения калибра проволоки от № 107 до № 1, а затем продолжается от A до Z. Десятичные эквиваленты диаметров показаны как в английских, так и в метрических единицах.



Таблица размеров метчиков представляет собой таблицу, в которой перечислены метчики стандартных размеров с указанием диаметра и шага резьбы для дробных, метрических и винтовых размеров. Дробные размеры указаны в дюймах, метрические размеры указаны в миллиметрах после буквы «М». Номер размера винта соответствует диаметру, который больше для большего размера винта. Шаг резьбы может быть крупным или мелким, будет указан после диаметра. В системах с дробным размером и размером винта используется количество витков, измеряемое в витках на дюйм, например 9.0005 Резьба UNF и резьба UNC . В метрической системе используется шаг резьбы, то есть расстояние между витками, измеряемое в миллиметрах.



Список размеров сверл и метчиков

Размеры сверл (метрические)

Таблица размеров сверл содержит инструменты диаметром до 1,5 дюймов, но также обычно используются инструменты большего размера.

Размеры сверл (на английском языке)

Размеры метчиков (метрические)

Для каждого количества резьбы указывается эквивалентный шаг резьбы, а для метрических метчиков отображается приблизительное количество резьб в зависимости от шага. Наконец, для каждого стандартного размера метчика указан рекомендуемый размер сверла. Сверло этого размера следует использовать для сверления начального отверстия, в которое затем будет нарезана резьба.

Размеры метчиков (на английском языке)



Таблица размеров сверл и таблица размеров метчиков Скачать

– Таблица размеров сверл Метрическая система

– Таблица размеров сверл на английском языке

– Таблица размеров метчиков Метрическая система

– Таблица размеров метчиков на английском языке .

Рекламные ссылки

Национальная трубная коническая резьба NPT основана на стандартной трубной резьбе Briggs.

Размеры сверла для трубных метчиков Briggs Standard для прямого нарезания резьбы без развертывания указаны ниже:

TAPS (дюймы)	TPI	. Размер буровой 4	18	27/64
3/8	18	9/16
1/2	14	11/16
3/4	14	29/32
1	11. 5	1 1/8
1 1/4	11.5	1 15/32
1 1/2	11.5	1 23/32
2	11.5	2 3/16
2 1/2	8	2 9/16
3	8	3 3/16
3 1/2	8	3 11/16
4	8	4 3/16

• TPI = threads per inch
• 1 inch = 25.4 mm

• Withworth Threads – ISO 7 and ISO 228 – Метчики и размеры сверл
