Есть ли отличия между ИК-камерой и тепловидением?
Руководитель группы технической поддержки Дмитрий Антоненко.
|
|
|
Одной из главных задач видеонаблюдения является защита периметра. Чтобы решать качественно эту задачу в темное время суток, применяются ИК-камера, а в последнее время и тепловизоры, которые можно считать одними из лучших приборов для обнаружения человека.

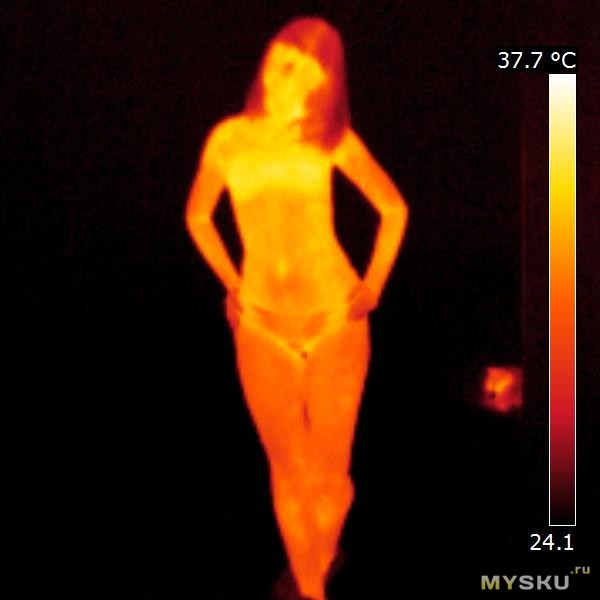

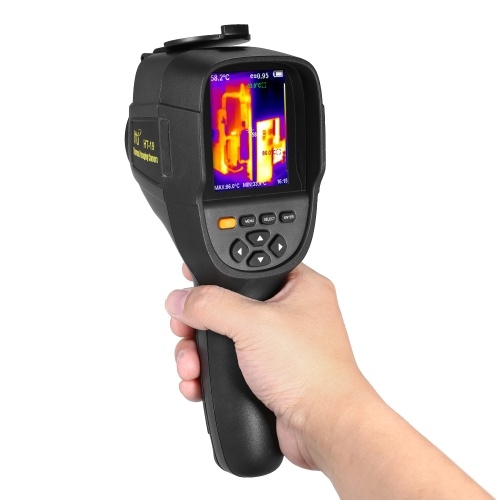

Тепловизоры дают возможность получить изображение объекта по его инфракрасному (тепловому) излучению. Эти приборы все чаще применяются в системах безопасности. Такое внедрение стало возможным благодаря снижению стоимости на тепловизоры в последнее время.
Правда и вымыслы
Увы, но обширное применение спецтехники в последние годы сопровождается многочисленными рекламными мифами и невыполнимыми обещаниями. На протяжении длительного времени в теленаблюдении применяются камеры с определенной чувствительностью в инфракрасном диапазоне (при длине волны до 1 микрометра). Сейчас эти устройства дополнены ИК-осветителями и называются, как правило, ИК-камерами. В прессе иногда можно встретить популистские заявления, что такие камеры используют излучение самих охраняемых объектов и способны функционировать в полной темноте и на любом расстоянии. А также что такие ИК-камеры, аналогично тепловизорам, качественно работают даже в условиях тумана, дымки, дождя. Хотя в подобных условиях возможно более-менее успешное применение только тепловизоров диапазона длинных волн: 8-14 мкм.
Еще совсем недавно тепловизоры обычно использовались в качестве научного и технологического устройства для распознавания нагретых деталей оборудования, потерь тепла в строительстве, при биологических, геологических исследованиях, в медицине. На фото 1 и 2 приведены примеры нагретого неисправного электрического устройства и выявление утечек тепла в жилом доме.
Конечно, такой мощный прибор сразу же привлек внимание силовых структур. Ведь он эффективен при распознавании замаскированных солдат и нагретой военной техники. На фото 3 представлены два кадра одного объекта, сделанные с помощью видеокамеры и тепловизора.
При выявлении важна сама картинка, градация температур не имеет особого значения. Большинство тепловизоров измерительного типа способны предоставить цветное изображение, точнее, раскрашенное. То есть в таком изображении каждый цвет условен – ему соответствует определенная температура.
В тепловидении применяется 2 спектральных диапазона: от 3,5 до 5,5 мкм и от 7,5 до 12 мкм.
Это связано с наличием в земной атмосфере «окон прозрачности», где выборочное поглощение ИК-излучения углекислым газом и парами воды минимально. А в первом диапазоне – еще и метаном, который есть в атмосфере.
Диапазон длинных волн
Тепловизоры, функционирующие с излучением длинных волн, – LIWR (от 8 до 14 мкм), больше всего приспособлены для контроля объектов, температура которых максимально близка к температуре окружающей среды. Высокая чувствительность этих устройств и качественное отображение фактической температуры вызваны расположением в данном диапазоне максимумов излучательной способности объектов, температура которых составляет от о до 100° С (что соответствует 10,6-7,8 мкм).
Диапазон средних волн
Тепловизоры среднего диапазона волн – MWIR (от 3 до 5 мкм) хорошо распознают излучение объектов, имеющих температуру 300-960°С (к примеру, разогретая деталь на электрическом щите или слиток металла). Рабочий спектр широкий, и даже человека (с его 36,6°С ) такой тепловизор немного распознает! Для данного типа устройств характерна невысокая чувствительность, они функционируют не на максимальных значениях спектральной плотности.
MWIR распознают объекты с нормальной температурой хуже, ведь такие объекты обладают небольшой излучательной способность в диапазоне 3-5 микрометра, а значит приборам не хватает чувствительности.
По сравнению с видеокамерами, тепловизоры обладают худшим разрешением, поскольку разрешение тепловизорных сенсоров меньше (обычно 160×120 и 320×240, в более дорогих моделях – 640×512). Также играют роль дифракционные ограничения, вызванные значительной длиной волн. В роли приемников излучения в тепловизорах применяются материалы из индия, антимонида индия, арсенида галлия, теллурида ртути и кадмия. В последнем случае тепловизоры будут иметь высокую чувствительность в диапазоне от 8 до 14 мкм, однако им требуется довольно значительное охлаждение до температуры жидкого азота – 70° К (или -180…-120° С). Недорогие и не требующие охлаждения микробиологические матрицы сейчас успешно заменяют пироэлектрические приемники и дают возможность создавать тепловизоры с чувствительностью до 0,1К за относительно небольшие деньги.
Читайте продолжение публикации в статье «Что лучше ИК-камеры или тепловизоры?»
Руководитель группы технической поддержки Дмитрий Антоненко.
Видеонаблюдение (CCTV) | Secuteck.Ru
Страницы: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63
CoaXPress 2.0 – новый стандарт для промышленных систем обработки изображений с высокими требованиями
CoaXPress (CXP) за последние годы занял место нового стандарта в сфере промышленной обработки изображений. Интерфейс CXP используется, когда в качестве требований выступают высокая скорость передачи данных и малое время задержки.
Томас Каров
Журнал “Системы безопасности” #2, 2019 / стр.
67
Технологии ADAS для российских дорог
Статистика аварий на дорогах России все еще неутешительна: в год на дорогах страны случается более 100 тыс. происшествий, в которых гибнет почти 20 тыс.
Александр Савинецкий
Журнал “Системы безопасности” #2, 2019 / стр.66
Комплексы дальнего наблюдения с активно-импульсным каналом
В статье “Активно-импульсные телевизионные приборы: круглосуточное всепогодное видение” (“Системы безопасности” № 3/2014, с. 102–103) уже обсуждалась тема приборов с активно-импульсным каналом.
Борис Случак, Старцев В. В.
Журнал “Системы безопасности” #2, 2019 / стр.64-65
“Кубик”, но непростой
Многие специалисты рынка видеонаблюдения относятся к кубическим IP-видеокамерам только как к изделиям массового потребления. Внешний вид корпуса, простой кронштейн, широкоугольный объектив – все как будто говорит в пользу их применения только в малобюджетном домашнем видеонаблюдении.
Журнал “Системы безопасности” #2, 2019 / стр.62-63
Помогает и контролирует аналитика. Мнения экспертов
Транспортный сектор сегодня активно использует видеонаблюдение для повышения безопасности и эффективности движения. Интегрированное видеонаблюдение помогает создать высокий уровень осведомленности, который необходим при возникновении критических ситуаций.
Ерошин Е. В., Михаил Шарубин, Антон Голубев
Журнал “Системы безопасности” #2, 2019 / стр.58-61
Так мало сенсоров. Так много камер. . .
Производителей сенсоров в мире немного. Известны бренды Sony, AMS, Gpixel, Aptina, e2v, Andanta и др. При этом все больше компаний создают все больше различных камер на базе этих немногочисленных сенсоров.
Иван Емельянов
Журнал “Системы безопасности” #1, 2019 / стр.104
Оценка чувствительности видеокамер: “маленькие хитрости” производителей. Часть 2
Как уже отмечалось в первой части статьи, мы практически повсеместно наблюдаем совершенно нереальные значения заявленной чувствительности или минимальной рабочей освещенности для камер видеонаблюдения.
Чура Н.И.
Журнал “Системы безопасности” #1, 2019 / стр.102-103
“Кирпич”, но не простой
Рынок видеонаблюдения начинался с корпусных камер. Это нестареющая классика, позволяющая решать любые, даже специфические и нестандартные, задачи наиболее гибко за счет подбора необходимого объектива, кожуха и аксессуаров.
Журнал “Системы безопасности” #1, 2019 / стр.100-101
Видеонаблюдение как часть цифрового ЖКХ. Мнения экспертов
Специалисты из компаний NOVIcam, DSSL и Pelco by Schneider Electric рассказали об эффективности использования видеонаблюдения в сфере ЖКХ, массовом переходе подъездных домофонов на IP и востребованных модулях видеоаналитики
Надежда Федина, Щербаков И. А., Светослав Антюшин
Журнал “Системы безопасности” #1, 2019 / стр.97-99
Источники питания: как выбрать лучший?
В любой низковольтной системе, будь то пожарная или охранная сигнализация, видеонаблюдение, контроль доступа или другая автоматика, важным компонентом является источник питания.
Любовь Емельянова
Журнал “Системы безопасности” #6, 2018 / стр.117
Переход от сенсоров ПЗС на технологию КМОП
В начале 2015 г. корпорация Sony, крупнейший в мире поставщик ПЗС-сенсоров, объявила о прекращении производства всех выпускаемых сенсоров на базе этой технологии.Майкл Райек
Журнал “Системы безопасности” #6, 2018 / стр.97
Тепловизоры: реальность и ожидания. Мнения экспертов
Тепловизоры прочно заняли свою нишу среди средств безопасности, с блеском решают возложенные на них задачи и позволяют создавать технически и экономически эффективные системы.
Вадим Широков, Дмитрий Шатунов, Максим Савельев, Александр Горбанев, Денис Цурко, Чура Н.И., Надежда Федина, Марк Моргоров
Журнал “Системы безопасности” #6, 2018 / стр.84-89
Умные IP-камеры BEWARD серии SV: мини-формат, разрешение 5 Мпкс
Для обеспечения высококачественного наблюдения производители используют в своих камерах самые современные сенсоры.
Журнал “Системы безопасности” #6, 2018 / стр.82-83
Сертификация видеоподсистемы ИСО “Орион” компании “Болид”
Системы и средства сигнализации, контроля доступа и видеонаблюдения включают в себя десятки единиц оборудования и программных модулей из состава ИСО “Орион” и обладают большими функциональными и интеграционными возможностями.
Журнал “Системы безопасности” #6, 2018 / стр.80-81
Видеоаналитика как фундамент противостояния мошенничеству в ритейле
Каждый ритейлер для повышения эффективности бизнеса стремится снизить неустановленные потери, которые являются постоянной статьей расходов независимо от вида торговли.
Щербаков И. А.
Журнал “Системы безопасности” #6, 2018 / стр.78-79
Объективы MACHINE VISION: прецизионный уровень качества
Мегапиксельная оптика машинного зрения востребована в самых разных областях промышленности, в робототехнике, и прогнозируется уверенный рост спроса на нее.
Журнал “Системы безопасности” #5, 2018 / стр.173
Времяпролетный метод: современное состояние развития ToF-технологии и ее применение в 3D-системах
Существуют различные методы трехмерной съемки объектов и сцен. Один из таких методов основан на времяпролетном принципе (от англ. Time-of-Flight, или ToF).
Мартин Граматке
Журнал “Системы безопасности” #5, 2018 / стр.170-172
Видеоаналитика с TRASSIR NeuroStation: работа “на опережение”
Новый сетевой видеорегистратор TRASSIR NeuroStation позволяет использовать все преимущества современных технологий нейронных сетей для анализа видеоизображения.
Журнал “Системы безопасности” #5, 2018 / стр.169
Инструменты проектирования систем безопасностина оборудовании ЗАО НВП “Болид
Проектирование – один из ключевых этапов создания систем технической безопасности. Задача проектировщика – принять основные технические решения по системам и оформить их в виде проектной и/или рабочей документации.
Журнал “Системы безопасности” #5, 2018 / стр.154-155
Оценка чувствительности видеокамер: “маленькие хитрости” производителей
Чувствительность камер наблюдения наряду с их разрешением является основополагающим параметром – он показывает способность видеокамеры обеспечивать удовлетворительное изображение при всем многообразии условий естественного и искусственного освещения.
Чура Н.И.
Журнал “Системы безопасности” #5, 2018 / стр.150-152
TiS75+ | Fluke
| Key Features | TiS75+ | |
| Infrared resolution | 384 x 288 (110,592 pixels) | |
| IFOV | 1. 91 mRad | |
| Field of view | 42° x 30° | |
| Минимальное расстояние фокусировки | 0,15 м | |
| Система фокусировки | Ручная фокусировка | |
| Беспроводная связь | Да, на ПК, iPhone® и iPad® (iOS 4s и более поздние версии), Android™ 4.3 и выше, а также WiFi и локальную сеть (при наличии) | |
| Совместимость с приложением Fluke Connect | Да*, подключите ваш смартфон, и сделанные изображения автоматически загружаются в приложение Fluke Connect для сохранения и обмена | |
| Дополнительное программное обеспечение Fluke Connect Assets | Да*, назначайте изображения активам и создавайте рабочие задания. Легко сравнивайте типы измерений — будь то механические, электрические или инфракрасные изображения — в одном месте | |
| Маркировка активов | Отсканируйте QR-код для автоматической организации и сохранения тепловых изображений с помощью Fluke Connect™ | |
| Технология IR-Fusion | AutoBlend, непрерывная от 0 % до 100 %. Добавляет контекст видимых деталей к вашему инфракрасному изображению | |
| Picture-Inpicture (PIP) | Да | |
| Дисплей | 3,5 “(8,9 см Ландшап).0007 | , разработанный для использования одноручной одноручной, |
| Термическая чувствительность | 40mk | |
| Уровень и пролет | Гладкий автоматический и ручной масштабирование | Фат-рецесс в режиме ручного режима | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 диапазон (в ручном режиме) | 3 °C (4,5 °F) |
| Минимальный диапазон (в автоматическом режиме) | 5 °C (9,0 °F) | |
| Встроенная цифровая камера (видимый свет) ) | 640 x 480 | |
| Frame rate | 9 Hz or 27 Hz models | |
| Dew point calculation | Yes |
| Data storage and image capture | |
| Internal memory | ∼500 изображений |
| Внешняя память | SD-карта ≥4 ГБ (>1000 изображений) |
| Механизм захвата, просмотра и сохранения изображений | Возможность захвата, просмотра и сохранения изображений одной рукой |
| Форматы файлов изображений | Нерадиометрические BMP или JPEG или полностью радиометрические is2 |
| Обзор памяти | Да |
| Программное обеспечение Fluke для анализа и доступа к программному обеспечению Fluke | 90 Connect |
| Анализ и сохранение радиометрических данных на ПК | Да |
| Форматы экспорта файлов с помощью программного обеспечения Fluke Connect | is2, BMP, GIF, JPEG, PNG, TIFF |
| Голосовая аннотация | Да, максимальная продолжительность аудиозаписи 60 секунд через подключение Bluetooth Audio Headset Profile (HSP) к внешнему устройству. |
| IR-PhotoNotes | Да. В файл IS2 можно включить до 3 дополнительных снимков в видимом свете по выбору пользователя. |
| Текстовые аннотации | После захвата IS2 пользователь может ввести примечание с помощью экранной клавиатуры. |
| Видеозапись и форматы | Стандартное и радиометрическое видео. Продолжительность записи до 5 минут. avi и is3 |
| Операции дистанционного управления | Нет |
| Автоматический захват (температура и интервал) | Да. Выбираемый пользователем временной интервал для захвата файлов IS2 или Jpeg. |
| Аккумулятор | |
| Аккумуляторы (заменяемые, перезаряжаемые) | Литий-ионный аккумулятор |
| Срок службы батареи | ≥3,5 часов непрерывной работы без WiFi (фактический срок службы зависит от настроек и использования) |
| Время зарядки батареи | ≤2,5 часов до полной зарядки |
| Система зарядки батареи | TiBay-BB Battery Two Зарядное устройство или зарядка в имидж-сканере. |
| Работа от сети переменного тока | Работа от сети переменного тока с включенным источником питания, включая универсальные адаптеры Выход: 15 В постоянного тока, 2 А |
| Энергосбережение | Режим сна и выключение питания по выбору пользователя |
| Измерение температуры | |
| Диапазон температур (не откалиброван ниже -10 °C) | Откалиброван ниже -10 °C (не от -50 °C до 5) °C) |
| Погрешность | ±2 °C или 2 % (в зависимости от того, что больше) при температуре окружающей среды 25 °C |
| Корректировка коэффициента излучения на экране | Да, список «первой десятки» материалов плюс числовая настройка от 0,01 до 1,00 |
| Цветовые палитры | |
| Стандартные палитр | 6 |
| Общие спецификации | 77777. |
| Инфракрасный спектральный диапазон | ~8-14 мкм |
| Рабочая температура | от -10 °C до 50 °C (от 14 °F до 122 °F) |
| Температура хранения | от -20 °C до 4 ° F до 122 ° F) Без батарей |
| Относительная влажность | 10 % до 95 % не конденсификации |
| Точечная температура | Центральное место (не предвзятость) |
| Deprable Depantable Spot Markers | Да. , 5 настраиваемых пользователем точечных маркеров для одного пикселя каждый. Положение регулируется. Значение температуры для маркера отображается на экране. Пользователь может выбрать включение/выключение отображения для каждого маркера. |
| Определяемые пользователем поля измерения | Да, 5 настраиваемых пользователем прямоугольников. Размер и положение регулируются. Прямоугольная статистика, отображаемая на экране: Мин., Макс., Средняя температура. Пользователь может выбрать включение/выключение отображения для каждого маркера. |
| Жесткий футляр | Прочный жесткий футляр с мягкой сумкой для переноски, включая регулируемый ремень |
| Стандарты безопасности | IEC 61010-1: Степень загрязнения 2 |
| Электромагнитная расчесываемость | IEC 61326-1: портативная электромагнитная среда; IEC 61326-2-2 CISPR 11: Group 1, Class A |
| Australian RCM | RCM IEC 61326-1 |
| US FCC | 47 CFR 15 Subpart C Sections 15.207, 15.209, 15.249 |
| Вибрация | от 10 до 150 Гц, 0,15 мм, IEC 60068-2-6 |
| Удар | 30 г, 11 мс, IEC 60068-2-27 |
| Выдерживает падение с высоты 2 м | |
| Размеры (В x Ш x Д) | ∼(26,7 см x 10,1 см x 14,5 см) ∼ Вес (10,5 дюймов x 4,0 дюймов x 5,7 дюймов) | 0,885 кг (1,95 фунта) |
| Рейтинг корпуса | IP54 |
| Гарантия | Двух лет (стандарт) |
| Рекомендованные калибровые цикл | (Asse). нормальное старение) |
| Поддерживаемые языки | Чешский, голландский, английский, финский, французский, немецкий, венгерский, итальянский, японский, корейский, польский, португальский, русский, китайский (упрощенное письмо), испанский, шведский, китайский (традиционное письмо) и турецкий |
| Соответствует RoHS | Да |
Выбираемая пользователем горячая и холодная точка и внутренняя/внешняя цветовая сигнализация диапазона. Изменяет палитру ИК-изображения, ограничивая количество пикселей, отображаемых с использованием цветов палитры, в зависимости от температуры пикселей.
Тепловизор Fluke TiS55+ | Fluke
| Основные характеристики | TiS55+ | |
| Infrared resolution | 256 x 192 (49,152 pixels) | |
| IFOV | 1.91 mRad | |
| Field of view | 28° x 20° | |
| Minimum focus distance | 0.15 m | |
| Система фокусировки | Ручная фокусировка | |
| Беспроводное подключение | Да, к ПК, iPhone® и iPad® (iOS 4s и более поздние версии), Android™ 4. 3 и выше, а также Wi-Fi и локальная сеть (при наличии) | |
| Совместимость с приложением Fluke Connect | Да*, подключите камеру к смартфону, и снятые изображения будут автоматически загружаться в приложение Fluke Connect для сохранения и обмена и создавать рабочие задания. Легко сравнивайте типы измерений — будь то механические, электрические или инфракрасные изображения — в одном месте | |
| Маркировка активов | Сканируйте QR-код для автоматической организации и сохранения тепловых изображений с помощью Fluke Connect™ | |
| Технология IR-Fusion | AutoBlend непрерывно от 0 % до 100 %. Добавляет контекст видимых деталей к вашему инфракрасному изображению | |
| Picture-Inpicture (PIP) | Да | |
| Дисплей | 3,5 дюйма (8,9 см Ландшап). | Предназначен для работы одной рукой |
| Термочувствительность | 40мк | |
| Уровень и пролет | Плавное автоматическое и ручное масштабирование | |
| Быстрое автоматическое изменение масштаба в ручном режиме | Да | |
| Минимальная шкала (в ручном режиме) | 3°C (4,5 °F Минимальная шкала) | 5 ° C (9,0 ° F) |
| Встроенная цифровая цифровая камера (видимый свет) | 5MP | |
| Скорость кадров | 9 Гц модели | . | № |
| Хранение данных и захват изображений | |
| Внутренняя память | ∼500 изображения |
| ≥4 ГБ карты (> 1000 изображения) | ≥4 ГБ. , механизм сохранения | Возможность захвата, просмотра и сохранения изображений одной рукой |
| Форматы файлов изображений | Нерадиометрические BMP или JPEG или полностью радиометрические is2 |
| Обзор памяти | Да |
| Программное обеспечение | Программное обеспечение Fluke Connect – Программное обеспечение для анализа и отчетность с доступом к Fluke Connect |
| Анализировать и хранить радиометрические данные на компьюте с программным обеспечением Fluke Connect | is2, BMP, GIF, JPEG, PNG, TIFF |
| Голосовая аннотация | Да, максимальная длительность аудиозаписи 60 секунд через подключение Bluetooth Audio Headset Profile (HSP) к внешнему устройству. |
| IR-PhotoNotes | Да. В файл IS2 можно включить до 1 дополнительного снимка изображения в видимом свете по выбору пользователя. |
| Текстовые аннотации | После захвата IS2 пользователь может ввести примечание с помощью экранной клавиатуры. |
| Видеозапись и форматы | Нет |
| Операции дистанционного управления | Нет |
| Автоматический захват (температура и интервал) | Да. Выбираемый пользователем временной интервал для захвата файлов IS2 или Jpeg. |
| Батарея | |
| Батареи (обновляемые на поле, перезаряжаемый) | Литий-ионно-ионный аккумулятор |
| срок службы батареи | ≥3.5-й часы. Продолжаемая батарея без настройки на настройки. ) |
| Время зарядки аккумулятора | ≤2,5 часа до полной зарядки |
| Система зарядки аккумулятора | Зарядное устройство Ti SBC3B с двумя отсеками или зарядка в имидж-сканере. (не входит в комплект зарядного устройства с двумя отсеками) |
| Операция переменного тока | Операция переменного тока со включенным источником питания, универсальные адаптеры включали вывод: 15 В постоянного тока, 2 A |
| Сэкономить мощность | Пользовательский сон и мощность выключено |
| Tepry Tecureme | |
| Диапазон температур (не откалиброван ниже -10 °C) | от -20 °C до 550 °C (не откалиброван ниже -10 °C) |
| Точность | ±2 °C или 2 % (в зависимости от того, что больше) при температуре окружающей среды 25 °C |
| On-screen emissivity correction | Yes, “top ten” material list plus numerical adjustment between 0.01 and 1.00 |
| Color palettes | |
| Standard palettes | 6 |
| Общие характеристики | ||
| Цветовая сигнализация | Да | |
| Инфракрасный диапазон | ~8-14 мкм | от -10 °C до 50 °C (от 14 °F до 122 °F) |
| Температура хранения | от -20 °C до 50 °C (от -4 °F до 122 °F) без батарей | |
| Относительная влажность | 10 % до 95 % не конденсификации | |
| Точечная температура | Центральное место (Немедленное) | |
| Пользовательские точечные маркеры | Да, 3 подлежащих пользовательским маркеровкам для точечных маркеров для точечных точечных маркеров для точко один пиксель каждый. | |
| Определяемые пользователем поля измерения | Да, 3 настраиваемых пользователем прямоугольника. Размер и положение регулируются. Прямоугольная статистика, отображаемая на экране: Мин., Макс., Средняя температура. Пользователь может выбрать включение/выключение отображения для каждого маркера. | |
| Жесткий футляр | Прочный жесткий футляр с мягкой сумкой для переноски, включая регулируемый ремень | |
| Стандарты безопасности | IEC 61010-1: Степень загрязнения 2 | |
| Электромагнитная расчесываемость | IEC 61326-1: портативная электромагнитная среда; IEC 61326-2-2 CISPR 11: Group 1, Class A | |
| Australian RCM | RCM IEC 61326-1 | |
| US FCC | 47 CFR 15 Subpart C Sections 15.  | |
