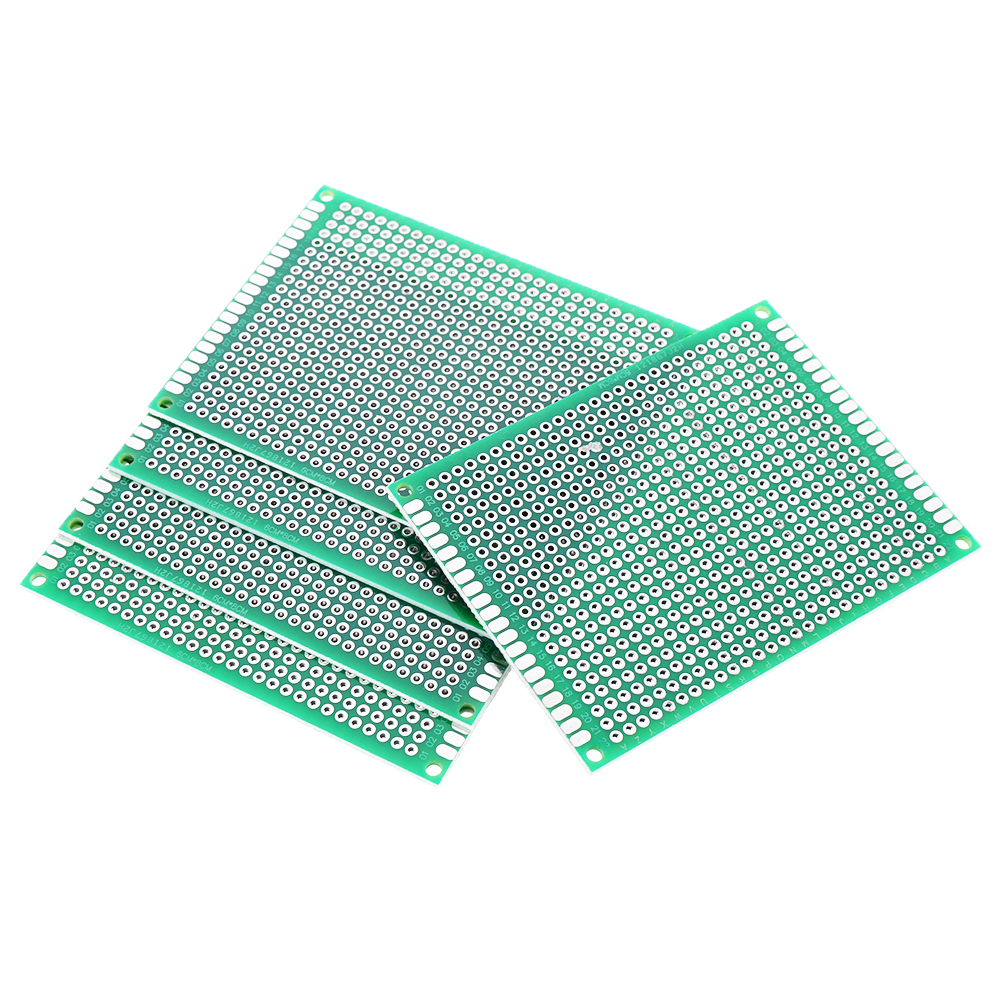

🔵 Изготовление прототипов печатных плат

Прототип печатной платы – это её технологическая модель, созданная в результате проектирования и конструирования, но еще не запущенная в серийное производство.

Дальнейшее тестирование и экспертиза прототипа позволяют разработчикам выявить и устранить неточности, ошибки проектирования, дефекты созданной печатной платы. Испытав прототип, заказчик может проверить, насколько функциональна и эффективна вновь спроектированная печатная плата, насколько она соответствует тем или иным технологическим требованиям. Непосредственный изготовитель будущей серии печатных плат, в свою очередь, изучив прототип, может соотнести с ним фактические возможности производства, что-то скорректировать, усовершенствовать, рационализировать.

В процессе проектирования печатной платы практически невозможно избежать ошибок и неточностей. Именно поэтому запуск серийного производства без тестирования прототипа, вероятнее всего, приведет к выпуску большого количества бракованных единиц продукции.

В результате проект в целом получит существенное, но бессмысленное удорожание. Его реализация растянется во времени.

Производственная база Невской Компании позволяет проектировать и воздавать различные виды прототипов печатных плат.

Проектирование и производство прототипов печатных плат
Наименование параметра/характеристики Возможности производства/ограничения

Количество слоев

до 40

Используемые материалы

FR-4

Максимальный размер платы: одно/двусторонние многослойные


428х283 мм

413х273 мм

Толщина платы:

1,0 мм

1,5 мм

2,0 мм

1,0-2,0 мм

Толщина фольги:

18 мкм

35 мкм

Минимальная ширина проводника/минимальный зазор

0,2 мм

Минимальный диаметр металлизированных отверстий:

0,4 мм (6:1)

Мех. обработка:

  • фрезерование;
  • слотовое сверление (drill slot)

Подробнее о технологических возможностях производства прототипов печатных плат, дополнительных требованиях и ограничениях вы можете узнать по телефону или в офисе нашей компании. Итоговая стоимость заказа зависит от нескольких факторов: объема, сложности и срочности задания. Срочные задания выполняются в течение минимум 3 дней, серийные – минимум 14 дней.

Изготовление печатных плат на заказ в Москве

Наше предприятие предлагает срочное изготовление прототипов печатных плат, что дает возможность нашим заказчикам в кротчайшие сроки получить готовые образцы. Данной сферой деятельности компания «Вектор» занимается более 10 лет и это одно из основных направлений компании. Изготовить прототип печатной платы в нашей компании можно в очень короткий срок - от 3-х дней. Несмотря на короткий срок выполнения заказа, качество продукции не отличается от качества серийно выпущенных печатных плат.

Обращение в компанию «Вектор» позволяет значительно сэкономить клиенту на конечной стоимости выпуска продукции и последующего монтажа. Ведь изготовление и монтаж печатных плат происходит на единой технологической площадке, с единой, хорошо отлаженной системой контроля качества. Кроме того, это возможность окончательно и, что немало важно – в короткие сроки протестировать изделие перед запуском в серийное производство, которое наши клиенты так же могут заказать на нашем предприятии. Заказчику больше нет необходимости контролировать множество работ переданных в несколько узконаправленных компаний. Обратившись к нам, заказчик может рассчитывать на комплексное решение, которое мы выполняем быстро, качественно и согласованно. В процессе изготовления прототипов плат применяются лучшие, из имеющихся методы контроля качества, поэтому вероятность даже малейшего брака исключается

Производство прототипов – наши технологические возможности

Наша компания готова в кратчайшие сроки выпустить значительный объем продукции. Имеющиеся мощности и технологические возможности предприятия позволяют нам производить печатные платы средними и крупными промышленными сериями. Всё наше производство оснащено современным и высокотехнологичным оборудованием, которое даёт нам возможность осуществить срочный заказ и сделать это очень качественно. Кроме того серийное изготовление прототипов печатных плат не в московском, но в очень близком к Москве регионе - это ещё одна возможность для наших клиентов существенно сэкономить.

Технологические возможности изготовления печатных плат:
Количество слоев (макс.) 8
Размер заготовки (макс.), мм 320 х 380
Толщина, мм 0,5; 1,0; 1,5; 2,0
Ширина проводника (мин.), мм 0,2 (местами до 0,15)
Ширина зазора (мин.), мм 0,2 (местами до 0,15)
Диаметр переходного отверстия (мин. ), мм 0,4 (местами 0,3)
Виды обработки фрезерование, скрайбирование
Материалы для производства печатных плат FR4
Финишное покрытие ПОС
Золочение разъемов возможно
Маска (цвет масочного покрытия) зеленый
Шелкография (цвет маркировочного покрытия) белый
Срок исполнения, дн. 3—10

Выполнение заказа производится в виде пробных партий. Чтобы срочно изготовить прототип печатной платы, достаточно обратиться в нашу компанию и сделать заказ. Самый простой и быстрый способ – это связаться с нами по номерам контактных телефонов, опубликованных в разделе контакты или же использовать Форму заказа на нашем сайте. Чтобы узнать стоимость выполнения работ, просим прислать графический файл с проектом печатной платы в любом известном формате, а так же заполненный бланк заказа, использовав выше упомянутую форму для связи или же отправив заказ на наш электронный адрес.

Как правило, стоимость заказа мы сообщаем в кратчайшие сроки. Если у Вас имеются вопросы по изготовлению прототипов или пайке плат, то консультант компании готов на них ответить в любое рабочее время.

Бланк заказа для предварительного расчета стоимости

Наши преимущества

Наличие собственной производственной базы

Использование высокотехнологичного оборудования

Высокое качество продукции в сочетании с доступными ценами

Короткие сроки выполнения заказов

Возможно, вас заинтересует:

Изготовление печатных плат

Варианты производства

Прототипный заказ печатных плат

Серийный заказ печатных плат

Заказ печатных плат с повышенной сложностью

Объем заказа

от 1- 2х печатной платы

от одной стандартной технологической заготовки (~8 Дм2)

от одной технологической заготовки

Подготовка к производству

Оплачивается повторно после каждого изготовления партии*

Оплачивается при первичном заказе*, при повторном бесплатна.

Оплачивается при первичном заказе, при повторном бесплатна.

Класс сложности изготовления

Класс А (типовой процесс)

Класс А (типовой процесс),

Класс B (повышенная сложность)



Класс B



Используемые материалы

FR-4

FR-4, FR-5, СФ, СТФ, МИ, ФАФ. (по наличию на складе)

FR-4, FR-5, FR4 High Tg, СФ, СТФ, МИ, ФАФ;



Флан, Дифлар, Rogers, Arlon, Taconic, Al PCB (материалы заказчика) и другие, звоните

Толщина фольги, мкм
(соотношение минимальной ширины дорожки к толщине фольги должно быть не менее 6:1)

18, 35

18, 35, 50, 70

5, 18, 35, 50, 70 и другие, звоните

Толщина плат, мм

ОПП, ДПП 1. 0, 1.5, 2.0

от 0,5 до 3

от 0,1 до 3.0



МПП от 1.0 до 2.0





Максимальный размер платы, мм

ОПП, ДПП: 428 х 283мм

ОПП, ДПП: 428 х 283

ОПП, ДПП: 428 х 283



МПП: 413,5 х 273,25мм

МПП: 413 х 273

МПП: 413,5 х 273,25

Наименьшее металлизированное отверстие, мм

0,25 (6:1)

0,25 (6:1)

0,25 (8:1), Глухие(1:1) и скрытые(6:1) переходные отверстия

Проводник/Зазор, мм

0.2 минимум

0.2 минимум

0,15 и меньше, звоните

Финишное покрытие

Горячее лужение ПОС-63 (HASL)

Горячее лужение ПОС-63 (HASL)

Горячее лужение ПОС-63 (HASL)



Гальваническое золочение по никелю

Гальваническое золочение по никелю

Гальваническое золочение по никелю



Гальваническое золочение ножевых разъёмов (Gold Fingers)

Гальваническое золочение ножевых разъёмов (Gold Fingers)

Гальваническое золочение ножевых разъёмов (Gold Fingers)



Иммерсионное золочение (Electroless Nickel / Immersion Gold - ENIG)

Иммерсионное золочение (Electroless Nickel / Immersion Gold - ENIG)



Иммерсионное олово (Immersion Tin - ISn)

Иммерсионное олово (Immersion Tin - ISn)



- гальванический олово-кобальт (Sn-Co)







карбоновое (графитовое) покрытие контактных полей для клавиатуры

Паяльная маска

Жидкая, цвет: зеленый

Жидкая, цвет: зеленый, красный, чёрный, синий, белый.

Жидкая, цвет: звоните



Плёночная, цвет: зеленый

Плёночная, цвет: зеленый

Маркировка

1 – 2-х сторонняя, цвет: белый

1 – 2-х сторонняя, цвет: белый

1 – 2-х сторонняя, цвет: белый,



Маркировка жидкой паяльной маской

Мехобработка

Фрезерование

Фрезерование

Фрезерование



Фаска ножевых разъёмов

Скрайбирование (v-score)

Скрайбирование (v-score)



Фаска ножевых разъёмов

Фаска ножевых разъёмов



Выполнение металлизированных пазов методом слотового сверления (Drill Slot)

Выполнение металлизированных пазов методом слотового сверления (Drill Slot)

Контроль

Визуальный (100%)

Визуальный(100%)

Визуальный(100%)



Электроконтроль (Fly-probe ATG,EMMA)

Оптический (AOI) Orion

Оптический (AOI) Orion



Электроконтроль (Fly-probe ATG,EMMA)

Электроконтроль (Fly-probe ATG,EMMA)



Военная приемка

Военная приемка

Стандарты контроля и приемки

ГОСТ 23752-79, ГОСТ Р 53429-2009 3-4 класс точности.

ГОСТ 23752-79, ГОСТ Р 53429-2009 3-4 класс точности.

ГОСТ 23752-79, ГОСТ Р 53429-2009 4-5 класс точности.



IPC-A-600 Class II, Class III

IPC-A-600 Class II, Class III

IPC-A-600 Class III, Mil-Spec available

Одно и двухсторонние печатные платы

Выбор конструкции печатной платы является важным фактором, определяющим механические характеристики при использовании устройства в целом.

Односторонние и двухсторонние печатные платы составляют в настоящее время значительную долю объема выпуска плат, объясняется это своеобразным компромиссом между их относительно малой стоимостью и достаточно высокими возможностями.

Технологический процесс изготовления двухсторонних плат, также как односторонних, является частью более общего процесса изготовления многослойных печатных плат. Однако для изготовления одно и двухсторонних плат не применяются множество операций, технологически они значительно проще в производстве, что благоприятно сказывается на сроках производства и цене. Вместе с тем, высокие проектные нормы "проводник / зазор", позволяют использовать такие платы для изготовления широкого круга современных изделий, они вполне пригодны как для монтажа в отверстия, так и для поверхностного монтажа.

односторонняя печатная плата двухсторонняя печатная плата

Базовые возможности изготовления серийного заказа одно- и двухстороннихпечатных плат:

Используемые материалы:

  • FR-4, FR-5, FR4 High Tg, СФ, СТФ, МИ, ФАФ, Rodgers, ФЛАН, ДИФЛАР, АРЛОН;
  • Толщина фольги, мкм: 5,18, 35, 50, 70 и другие, звоните
  • Толщина плат, мм: от 0,2 до 3.0

Подробнее >>

Максимальный размер платы, мм: 428 х 283

Класс сложности изготовления:

  • Класс А (типовой процесс)
  • Класс B (повышенная сложность)

Подробнее >>

Финишное покрытие:



Паяльная маска:

  • Жидкая, цвет: зеленый, красный, чёрный, синий, белый.
  • Плёночная, цвет: зеленый

Маркировка:

  • 1 – 2-х сторонняя, цвет: белый,
  • Маркировка жидкой паяльной маской

Мехобработка:

  • Фрезерование
  • Скрайбирование (v-score)

Контроль:

  • Визуальный(100%)
  • Оптический (AOI) Orion
  • Электроконтроль (Fly-probe ATG,EMMA)

Стандарты контроля и приемки:

  • ГОСТ 23752-79, ГОСТ Р 53429-2009 3-5 класс точности.
  • Приемка "5"
  • IPC-A-600 Class II-III, Mil-Spec available



Позвонив нам по телефону или отправив сообщение по e-mail, Вы можете получить консультацию по любым организационным и техническим вопросам. Не стесняйтесь спросить, особенно если проектируете новую печатную плату или применяете более жесткие параметры, чем обычно. Вы также можете приехать к нам в офис и обсудить с нашими высококвалифицированными специалистами ваши заказы и проблемы.



Чтобы узнать точную стоимость ваших печатных плат, вы можете прислать нам по e-mail файлы проекта (с указанием формата и версии САПР) и описание печатной платы, заполнив наш бланк заказа и указав количество и желаемый срок.

Изготовление прототипов

Даже самые блестящие разработчики допускают ошибки при проектировании печатной платы. Это правило особенно очевидно в сложных новых разработках. Так или иначе, по мере выполнения проекта накапливаются мелкие допущения, неверные, но принятые из лучших побуждений решения, — а в результате многие дни работы превращаются в негативный опыт пользователя печатной платы. «Умные» разработчики устраняют все ошибки до того, как плата попадет в руки производства, используя методику, которая называется разработкой прототипов.

Самая веская причина для создания прототипа — экономия времени и ресурсов. Ценность прототипа заключается в том, что он является продуманным проектом нового изделия, моделью решений по принятым, в результате согласования технологическим требованиям, изготовление которого уже выявило особенности конструкции, не согласующиеся с требованиями реального производства, вызывающие большие затраты труда и средств без особых на то оснований.

Даже если заказчик удовлетворён техническими характеристиками, проверенными на единичных прототипах и готов, как ему кажется, перейти к производству крупной серии, следующим этапом необходимым был и остается производство опытной партии. На этом этапе, при минимальном вложении средств можно обнаружить мелкие ошибки, проверить решения, которые были приняты после первого опытного образца, и завершить оптимизацию конструкции печатной платы, с учётом особенностей технологии производства конкретного завода, нюансов размещения одного типа плат на технологической заготовке.

В настоящее время, наши опытные специалисты и комплекс услуг, позволяет сопровождать Ваше изделие на всем его пути - от рождения до крупносерийного производства. На нашем предприятии, прототипные заказы изготавливаются на одном и том же оборудовании с применением одних и тех же технологий, что обеспечивает одинаковое качество и стандарты печатных плат. Минимальный объем прототипного заказа – от 1 печатной платы. Если нужное Вам количество печатных плат одного наименования занимают всю площадь заготовки, то формируется обычный серийный заказ(опытная партия) от 1 заготовки. Повторное изготовление прототипного заказа не предусматривается, т.к. после изготовления прототипов фотошаблоны не сохраняются, поэтому повтор возможен только при оплате нового комплекта шаблонов и трафаретов. При переводе Вашего прототипного заказа в серийное производство, связанного с размещением печатной платы одного наименования на обычную технологическую заготовку, Вы получите скидку 50% на подготовку к производству cерийного заказа печатных плат.

Базовые возможности изготовления прототипов печатных плат:

Количество слоёв: до 6

Объем заказа: от 1-ой печатной платы

Класс сложности изготовления: Класс А (типовой процесс)

Используемые материалы: FR-4

Толщина фольги, мкм: 18, 35

Толщина плат, мм:

  • ОПП, ДПП 1. 0, 1.5, 2.0
  • МПП от 1.0 до 2.0

Максимальный размер платы, мм:

  • ОПП, ДПП: 428 х 283мм
  • МПП: 413 х 273мм

Наименьшее металлизированное отверстие, мм: 0,4 (6:1)

Проводник/Зазор, мм: 0.2 минимум



Финишное покрытие:

Горячее лужение ПОС-63 (HASL)

Гальваническое золочение ножевых разъёмов (Gold Fingers)



Паяльная маска: жидкая, цвет: зеленый

Маркировка: 1 – 2-х сторонняя, цвет: белый

Мехобработка:

  • Фрезерование
  • Выполнение пазов методом слотового сверления (Drill Slot)

Контроль:

  • Визуальный (100%)
  • Электроконтроль (Fly-probe ATG,EMMA)

Стандарты контроля и приемки:

  • ГОСТ 23752-79, ГОСТ 23751-86 3-4 класс точности.
  • IPC-A-600 Class II

Дополнительно:

  • Прототипный заказ – опытные (пробные, предсерийные ) образцы 1-2х печатных плат, для отладки Вашего изделия.
  • Прием заказов осуществляется только в рабочие дни с 8.00 до 16.00 по московскому времени.
  • День получения заявки в срок изготовления плат не входит.
  • Срок исполнения заказа исчисляется с момента поступления 100%-й предоплаты заказа.

Позвонив нам по телефону или отправив сообщение по e-mail, Вы можете получить консультацию по любым организационным и техническим вопросам. Не стесняйтесь спросить, особенно если проектируете новую печатную плату или применяете более жесткие параметры, чем обычно. Вы также можете приехать к нам в офис и обсудить с нашими высококвалифицированными специалистами ваши заказы и проблемы.

Чтобы узнать точную стоимость ваших печатных плат, вы можете прислать нам по e-mail файлы проекта (с указанием формата и версии САПР) и описание печатной платы, заполнив наш бланк заказа и указав количество и желаемый срок.

Предприятия, принимающие заказы на изготовление печатных плат

Поставщики и производители

  • Предприятия, принимающие заказы на нанесение покрытий
  • Предприятия, принимающие заказы на изготовление печатных плат
  • Производители химических источников тока
  • Реактивы, добавки, процессы
  • Оборудование, приборы, материалы
  • Проектирование и реконструкция
  • Системы автоматизации и управления технологическими процессами
  • Экология, очистные сооружения, водоподготовка
  • Утилизация, размещение, переработка промышленных отходов
  • Химстойкая вентиляция и очистка воздуха
  • Сопутствующие материалы и услуги
  • Предприятия гидрометаллургии

Наука и образование

Литература и нормативные документы

Главная » Поставщики и производители » Предприятия, принимающие заказы на изготовление печатных плат

-1

Город - Город - Kanda (1)Shenzhen,China (1)Балашиха (1)Горки Ленинские (1)Дубна (1)Екатеринбург (3)Ижевск (2)Йошкар-Ола (1)Казань (3)Калининград (1)Менделеево (1)Минск (1)Москва (21)Нижний Новгород (4)Новосибирск (2)Новосибирск (2)Рязань (1)Самара (1)Санкт-Петербург (27)Чебоксары (1)Челябинск (1)

.
ЧТУП «ИлПа Тех»

Компания является официальным дистрибьютором Bio-Logic SAS, JSR Micro, El-Cell GmbH, Nanomagnetic Instruments в РФ и РБ. Поставляет широкий перечень оборудования и компонентов для опытного и промышленного изготовления литиевых аккумуляторов и последующего их тестирования и испытаний.


Минск +375 17 328 18 02 / +7 962 197-72-72 РБ, 220073, г. Минск, ул. Скрыганова, 14, помещение номер 23 [email protected] ilpa-tech.ru
Apex PCB

Гибкие печатные платы, гибко-жесткие печатные платы, печатные платы с металлическим основанием, СВЧ-платы, «композитные» печатные платы (на одной печатной плате используются разные материалы, например, FR4 и Rogers).


Санкт-Петербург +7 (812) 309-75-25 194156, г. Санкт-Петербург, пр. Энгельса д.27, лит. Ц, офис 47. [email protected] www.apexpcb.ru
DILSYS

Производство печатных плат SMD-монтаж Поставка электронных компонентов Разработка электроники


Санкт-Петербург +7 (812) 988-88-10 Наб. Обводного канала д.136. [email protected] www.dilsys.com
FLORA LIMITED

печатная плата,pcb,pcba,ems


+86-18588436885 [email protected] com www.flora-ltd.com
HX Circuit Technology Co,.Ltd

Производство печатных плат?поставка pcb, PCB


Shenzhen,China [email protected] www.hx-circuit.com
PCB Professional

Изготовление прототипов и небольших серий многослойных печатных плат (от 1 штуки) без ограничения сложности за 7 рабочих дней


Москва 8 (812) 640-07-28 109147, г. Москва, ул. Марксистская, д. 22, стр. 1 8 этаж, офис 801/12 [email protected] www.pcbprofessional.com
PCB technology

Проектирование, изготовление и монтаж многослойных печатных плат


Москва +7 (499) 558-02-54, доб. 109 Москва, 105082, ул. Б. Почтовая, д. 26В, строение 2, оф. 406 [email protected] www.pcbtech.ru
Tex Technology Inc

Производственная линия медной электролитической фольги для аккумуляторов и печатных плат


Kanda +81-70-2661-7978 6th fl, Konko bldg, 1-16 Kanda Izumi cho1, Chiyoda-ku [email protected] co.jp www.textech.co.jp
А-КОНТРАКТ

А-КОНТРАКТ предлагает изготовление всех видов печатных плат: любая сложность проекта, любой класс точности, в том числе 5-ый, опытные образцы, крупносерийное производство в промышленных условиях


Санкт-Петербург +7 (812) 703-00-55 Россия, 197022, Россия, г. Санкт-Петербург,ул. Гельсингфорсская, д. 3, лит."3", помещение 411-416 www.a-contract.ru
АВИВ Групп

Изготовление печатных плат, монтаж печатных плат, разработка электроники,


Москва +7 (495) 666-44-78 109240, г. Москва, ул. Николоямская, д. 16/2, кор. 7 www.aviv-group.ru
Аксион-холдинг, ОАО. Ижевский мотозавод

Современное многопрофильное стратегическое приборостроительное предприятие оборонно-промышленного комплекса страны, обладающее передовыми технологиями, позволяющими создавать высокотехнологичные изделия, отвечающие требованиям рыночной экономики.


Ижевск (3412) 77-77-87 426000, Россия, Удмуртская Республика, г. Ижевск, ул. М. Горького, 90 www.axion.ru
Алмаз-СП

АО «Алмаз-СП» специализируется на изготовлении печатных плат на заказ и оказывает полный спектр услуг


Москва 8 906 091-55-94 117186, г. Москва, ул. Нагорная, д. 20, корпус 1, ком. 220-7 [email protected] almaz-sp.su
АТ

На сегодняшний день «АТ» — это более 5000м? производственных и офисных площадей, несколько современных линий поверхностного монтажа, участок опытного производства блоков повышенной сложности, участок селективной пайки, цех выводного монтажа и широчайший спектр возможностей для контроля качества производимой продукции.


Санкт-Петербург 8 (812) 702-13-45 194044, г. Санкт-Петербург, Большой Сампсониевский проспект, д. 60, литер И [email protected] at-kp.ru
Вектор Технология

Проектирование печатных плат, подготовка производства, опытное производство печатных плат, серийное производство печатных плат.


Санкт-Петербург +7 (812) 740-49-17 197101, г. Санкт-Петербург, ул. Чапаева д. 17 [email protected] www.vectort.ru
Вектор Технолоджи ООО

Печатные платы(printed circuit boards)- односторонние (ОПП), двухсторонние (ДПП), многослойные (МПП), платы на алюминиевом основании, опытное и серийное производство


Санкт-Петербург +7 (812) 329-3801 Россия, 194044, Санкт-Петербург ул. Чугунная д.20 [email protected] www.vectech.spb.ru
Государственный Рязанский приборный завод

Жесткие, гибкие и гибко-жесткие печатные платы (ПП), платы с теплоотводящими слоями на основе алюминия, СВЧ-платы, платы с "глухими" и "запечатанными" отверстиями, платы с золочением поверхности и контактов разъемов, платы с технологией послойного наращивания.


Рязань +7 (4912) 298-378 390000, Россия, г. Рязань, ул. Семинарская, 32 [email protected] grpz. kret.com
Гранд РСВ

Компания выполняет полный цикл работ – от проектирования до изготовления опытного образца и выпуска конструкторской документации для серийного производства.


Санкт-Петербург +7 (812) 339-61-91 Санкт-Петербург, Цветочная улица, д. 6 [email protected] www.grand-pcb.ru
Группа МЕТТАТРОН

Изготовление и поставка печатных плат из Китая


Москва +7 (495) 925-51-27 125430, Москва, ул. Фабричная, д.6, Фабрика «Победа труда» [email protected] www.mettatron.ru
ДИСИЖЭН

Производство печатных плат, поставки электронных компонентов, напайка


Новосибирск +7 (383) 212-96-50 ул. Бетонная дом 14 офис 204 decision.su [email protected]
Дновский электромеханический завод

Изготовление печатных плат любого уровня сложности, от опытных образцов до массовых серий.


Санкт-Петербург 8 (812) 712-91-13 192007, г. Санкт-Петербург, Лиговский пр., д. 228, литер А [email protected] dnoemz.ru
Доломант

Предприятие готово предложить своим клиентам весь пакет услуг по разработке продукции, сертификации, закупке комплектующих и производству готового изделия.


Москва +7 (495) 739-07-75 117437, Москва, ул. Профсоюзная, д. 108 [email protected] www. dolomant.ru
Импульс, НПО

НПО «Импульс» - одна из основных организаций России по созданию новейших автоматизированных систем управления (АСУ) для ВС РФ и РВСН. Основная продукция - Гособоронзаказ.


Санкт-Петербург +7 (812) 530-92-52 195220, г. Санкт-Петербург, ул. Обручевых, д. 1 www.npoimpuls.ru
Интеграция

Изготавливаем и поставляем печатные платы следующих типов : односторонние печатные платы - без металлизации отверстий; 2-х сторонние печатные платы со сквозной металлизацией отверстий


Екатеринбург 8 (343) 378-81-89 620137 г. Екатеринбург ул.Студенческая 16 офис 207,209 в инженерном корпусе [email protected] zakazplat.ru
ИТЦ «Астрон»

Полный цикл контрактного производства электроники; производство срочных и серийных печатных плат на собственных заводах (прототипы, средние серии PCB до 32 слоев, включая выпуск гибридных многослойных печатных плат, плат на СВЧ-материалах и металлическом основании, гибких и гибко-жестких печатных плат)


Казань 8 (843) 236-54-11 420012, г. Казань, ул. Бутлерова, д. 30, оф. 36, 4 этаж [email protected] astron-itc.ru
КБ-71 ООО

Один из самых современных центров по производство SMD поверхностного монтажа


Горки Ленинские +7 (800) 333-40-23 Московская область, Ленинский район, город Горки Ленинские, Технопарк М4, Светодиодный завод "КБ-71" [email protected] ru www.kb71.ru
Компания Абрис

Проектирование, редизайн и изготовление опытных образцов печатных плат, а также их массовое производство.


Санкт-Петербург 8 (812) 703-00-55 194044, г. Санкт-Петербург, Нейшлотский пер., д.23, лит.А, пом. 10Н [email protected] www.pcb-ab.ru
Компания Элемент

ООО «Компания Элемент» предлагает услуги по изготовлению сложных печатных плат с высоким качеством на одном из ведущих мировых заводов.


Санкт-Петербург +7 (812) 317-71-37 195196 г. Санкт-Петербург, ул. Таллинская, дом 7 [email protected] www.pcbelement.ru
Компри Печатные Плат

Производство и поставка печатных плат различных степеней сложности и для любого типа пайки (включая печатные платы на СВЧ-материалах, многослойные печатные платы, гибкие и гибко-жесткие печатные платы, платы со встроенными электронными компонентами, печатные платы на алюминиевом основании, а также платы больших размеров и нестандартных форм). Инженерная поддержка и сопровождение при проектировании печатных плат


Москва +7 (495) 276-03-04 123060, г. Москва, ул.Расплетина, д.24, оф.107, [email protected] www.pcb1.ru
Контракт Электроника

Разработка печатных плат, срочное изготовление прототипов и небольших серий печатных плат, производство мелких, средних и крупных партий печатных плат


Москва +7 (495) 741-77-04 115114, Москва, Бизнес-парк «Дербеневский», ул. Дербеневская, д. 1, корпус 4, подъезд 18 [email protected] www.contractelectronica.ru
Концерн «Океанприбор АО

Изготовление печатных плат от производства опытных образцов до крупносерийных заказов


Санкт-Петербург +7 (812) 320-80-40 197376, Санкт-Петербург, Чкаловский пр. , д. 46. www.oceanpribor.ru
КТЦ КЭБ

Изготовление одно и двухсторонних печатных плат; Изготовление многослойных печатных плат; Изготовление нестандартных печатных плат


Екатеринбург 8 (343)235-01-26 Екатеринбург, ул.Заводская 77, 4 подъезд, 3 этаж [email protected], www.ceb.ru
ЛЕГИОН ЗАО

Основным видом продукции, производимой предприятием, являются односторонние и двухсторонние печатные платы с металлизацией отверстий до 4 класса точности.


Санкт-Петербург +7 (812) 292 38 08 194295, Санкт-Петербург, Поэтический бульвар, дом 2 (вход с ул. Есенина) [email protected] www.1-legion.ru
ЛиС

Любые обьемы: от опытных образцов до крупных партий


Москва 8 (495)589-11-17 117105, г.Москва, Нагорный проезд, д.7, корп.1, этаж 6 [email protected] www.liscompany.ru
ЛПМ- Скиф ООО

Санкт-Петербург 197367 Санкт-Петербург Набережная реки Карповки, дом 5
ЛЭЙКОН

Производство печатных плат любой сложности: Односторонние и двусторонние, многослойные, высокой плотности, гибкие и гибко-жесткие, на металлической подложке, радиочастотные и СВЧ.


Санкт-Петербург +7 (812) 928-27-06 195197, г. Санкт-Петербург, пр.Мечникова, д.18, лит.А, пом. 4-Н, офис 106 [email protected] www. laycon.ru
Милленниум инфо

Предприятие полного цикла от производства полупроводникового материала и изготовления интегральной микросхемы, производства печатной платы, монтажа до изготовления корпуса радиоэлектронной аппаратуры.


Санкт-Петербург 8 (812) 517-85-37 Ленинградская область, Санкт-Петербург, Есенина дом 19 [email protected] ru millenniuminfo.ru
Многослойные печатные платы, ЗАО

ЗАО «Многослойные печатные платы» является лидером по изготовлению высококачественных многослойных печатных плат в Санкт-Петербурге и на Северо-западе РФ.


Санкт-Петербург +7 (812) 596-57-67 198095, Санкт-Петербург, пр. Маршала Говорова, д. 40
МЭЛТ

ООО «МЭЛТ» изготавливает высококачественные печатные платы по вашей исходной документации. Платы изготавливаются на заводе в России или в Китае.


Москва +7 (495) 662-44-14 Андроновское шоссе, д.26 корпус 5 [email protected] www.melt.com.ru
Невская электронная компания ООО

ООО «Невская электронная компания» осуществляет изготовление печатных плат в Санкт-Петербурге и Москве по ценам производителя.


Санкт-Петербург +7 (812) 409-96-43 192102, г. Санкт-Петербург, ул. Заставская, д. 5 [email protected] ru www.necompany.ru
НИИИС им. Ю.Е. Седакова

Проектирование и производство многослойных печатных плат и электронных модулей на их основе в т.ч. керамических по технологии LTCC


Нижний Новгород 8 (831) 465-49-90 Нижний Новгород, улица Тропинина, 47 [email protected] www.niiis.nnov.ru
НИТЕЛ

Цех печатных схем изготавливает одно- и двухсторонние печатные платы 3-го и 4-го классов сложности.


Нижний Новгород 8 (831) 469-73-08 603009 г. Нижний Новгород, проспект Гагарина, 37 [email protected] www.nitel-oao.ru
НИТИ Авангард

Контрактное производство электроники


Санкт-Петербург +7 (812) 740-08-23 195271, г. Санкт- Петербург Кондратьевский пр. д. 72 [email protected] www.nitiavangard.ru
НИЦЭВТ, АО

АО «НИЦЭВТ» - одно из старейших предприятий-разработчиков средств вычислительной техники и системного программного обеспечения.


Москва +7 (495) 319-17-90 117587, Москва, Варшавское шоссе, д. 125. [email protected] www.nicevt.ru
ННПО им. М.В. Фрунз

Серийное производство печатных плат 4 и 5 класса точности, в том числе и многослойных с минимальной шириной проводников от 100 микрон и диаметром отверстий от 0,3 мм.


Нижний Новгород 8 (831) 465-15-87 603951, г. Нижний Новгород, пр. Гагарина, 174 [email protected] ru www.nzif.ru
Новосибирская Электронная Компания

Новосибирская Электронная Компания готова выполнить для Вас полный комплекс работ, по контрактному производству электронных модулей любой сложности, включающий в себя изготовление и поставку печатных плат.


Новосибирск 8 (383) 209-30-10 ул. Аэропорт, 1б [email protected] www.nec-nsk.ru
НПВО «Развитие»

Разработка современной микропроцессорной и силовой электроники, печатных плат, программного обеспечения.


Казань 8 (843) 292-58-24 420111, Республика Татарстан, г. Казань, ул. Право-Булачная, дом 33/1, офис 310 [email protected] razvitie-kazan.ru
НПВФ КУБ

Изготовление,проектирование,монтаж печатных плат


Москва +7 (495) 220-25-64 117630, г.Москва, Старокалужское шоссе, дом 62, строение 1, корпус 9, офис 310. [email protected] www.fkub.ru
НПК Комплект

Полный цикл изготовления. гибкие печатные платы, гибко-жесткие печатные платы, печатные платы с металлическим основанием, СВЧ-платы, композитные печатные платы (на одной печатной плате используются разные материалы, например, FR4 и Rogers).


Санкт-Петербург +7 (812) 749-68-85 Санкт-Петербург, пр. Ленина дом 77, лит. А. [email protected] www.npk-komplekt.ru
НТЦ АКТОР

Опытное и серийное производство печатных плат


Москва 8 (495) 204-15-38 Москва, Зеленоград, Сосновая аллея, дом 6, строение 21 [email protected] ru www.aktor.ru
Омиа Алгол Рус

Продукция для производства печатных плат


Москва +7 (921) 912-34-71 www.omya-algol.com
Пантес

Компания входит в десятку крупнейших российских производителей электроники.


Санкт-Петербург +7 (800) 5555-073 195248, Санкт-Петербург, пр. Ириновский, д. 2, БЦ «Сокол» 3 этаж, офис 309. [email protected] www.pantes.ru
Печатные платы

Компания способна изготовить печатные платы любого класса сложности и практически любого типа: единичные прототипы и серии одно-, двухсторонних и многослойных печатных плат из классических материалов типа FR 4, платы из материалов на алюминиевой подложке, керамике, материалов для ВЧ, гибкие, гибко-жесткие, нестандартные платы с повышенной сложностью.


Москва +7 (495) 787-65-01 127055, г.Москва, ул.Сущевская, д.21. [email protected] www.pcbpro.ru
Печатные платы КПО ООО

Конструкторское Производственное Объединение «Печатные платы» обладает современными технологиями, которые способны удовлетворить самого требовательного заказчика и предлагает широкий спектр услуг - от проектирования ПП и разработки конструкторской документации до изготовления многослойных печатных плат 4-5 класса точности


Санкт-Петербург +7 (812) 251-80-33 198103, Санкт-Петербург, Рижский пр, 26. [email protected] www.pcb.spb.ru
Плата-К (Подразделение АО «КВАРЦ»)

Возможности производства позволяют изготовление односторонних, двухсторонних и многослойных печатных плат.


Калининград +7 (4012) 56-43-54 236022, г. Калининград ул. Мусоргского, 10 [email protected] www.ao-kvartz.ru
ПромТехнолог

Изготовление печатных плат в Самаре от 1 дня. Производство с нуля, по трафаретам, копирование плат До 5 класса точности Одно- и двусторонние платы. Маска, металлизация


Самара +7 (846) 233-51-57 ул. Карла-Маркса, д. 192, офис 100 [email protected] evolga5.ru
Резонит ООО

Специализация ООО «Резонит» — изготовление печатных плат (от срочного производства единичных плат и мелких серий — до поставки крупных партий), монтаж печатных плат, продажа материалов для производства и монтажа PCB.


Москва +7 (495) 777-80-80 124527, Москва, Зеленоград, Солнечная аллея, д.6. [email protected] www.rezonit.ru
Русалокс

Компания РУСАЛОКС производит печатные платы на фольгированном алюминии (MCPCB 1-2 Вт/мК), на стеклотекстолите (FR4 — одно/двухсторонние) и печатные платы повышенной теплопроводности, основанные на алюмооксидном материале (al oxide PCB 120 Вт/мК).


Москва +7 (499) 557-00-65 125124, Россия, Москва, 1-я улица Ямского поля, 9/13 [email protected] www.rusalox.ru
Спектр

Компания СПЕКТР предлагает услуги по изготовлению и монтажу печатных плат. Возможно изготовление как опытных образцов, там и крупных партий


Москва 8 (495)220-64-93 Москва, Зеленоград, к.602 [email protected] www.spectr-pcb.ru
Спин Электро ООО

Проектирование, разработка и производство печатных плат


Санкт-Петербург +7 (812) 980-42 41 190020, г. Санкт-Петербург, наб. Обводного канала, дом 199-201, корп. 29-30, лит. А [email protected] www.spin-electro.ru
ТЕЛЕРЕМ

Контрактное производство электроники (блоков и узлов) — основной вид деятельности компании «Телерем» последние 20 лет.


Менделеево 8 (902) 909-71-17 Московская область, Солнечногорский район, поселок Менделеево, Промзона [email protected] telerem.ru
Тепро

Компания специализируется на срочном изготовлении и электротестировании единичных образцов (прототипов) и малых партий печатных плат.


Москва 8(499) 995-06-09 Москва, г. Зеленоград, проезд 4922, строение 2, дом 4 [email protected] www.tepro.ru
Техносвязь

Односторонние, двухсторонние, многослойные печатные платы 4-5 класса точности


Екатеринбург 8 (343) 376-46-27 620014, г. Екатеринбург, ул. 8 Марта, 26 [email protected] www.techno-svyaz.ru
Техносфера

Предприятие полного цикла


Санкт-Петербург 8 (812) 313-26-80 198095, г Санкт-Петербург, ул Швецова, д. 23, корпус 1 (вход с проходной завода "ТЭМП") [email protected] texnoskb.ru
ТЕХНОТЕХ ООО

Односторонние печатные платы; двустронние печатные платы; многослойные печатные платы вплоть до 30 внутренних слоев; гибкие печатные платы; гибко-жесткие печатных платы; СВЧ печатные платы; печатные платы из различных комбинаций материалов;


Йошкар-Ола +7 (8362) 45-56-91 г. Йошкар-Ола, Ул. Строителей, 98 [email protected] tehnoteh.ru
Точка пайки

Компания «Точка пайки» предлагает услуги по изготовлению печатных плат на современных производственных мощностях, оснащенных высокотехнологичным и производительным оборудованием, позволяющим изготовить от одной печатной платы до крупной промышленной серии.


Москва 8 (499) 490-24-19 Москва, Нагорный проезд, 7 С1 [email protected] solderpoint.ru
Учтех-Профи, НПП, ООО

Проектирование, изготовление и монтаж печатных плат. Существует возможность отправки во все регионы России


Челябинск +7 (351) 267-94-36, +7 (351) 272-31-32 454080, г. Челябинск, ул. Сони Кривой 58Б [email protected] www.promtehural.ru
Файн Лайн

Компания «Файн Лайн» специализируется на производстве сложных многослойных печатных плат, в том числе с использованием нестандартных материалов, с глухими и погребенными отверстиями, СВЧ-плат и плат с комбинированной структурой, а так же гибких и гибко-жестких печатных плат и плат с алюминиевым основанием.


Москва +7 (495) 666-44-04 107023, Россия, г.Москва, ул.М.Семеновская, д.11а, стр.4 [email protected] www.flnpcb.ru, www.fineline-global.com
ЭЛАРА АО

Одним из приоритетных направлений деятельности предприятия является предложение комплексных услуг по контрактному производству электроники для российского рынка.


Чебоксары +7 (8352) 22-14-03 428015, Россия, Чувашская Республика, г. Чебоксары, Московский проспект, д. 40. [email protected] www.elara.ru
ЭлеосЛТД, ООО

ООО «ЭлеосЛТД» является официальным представителем в Российской Федерации, одного из ведущих китайских производителей качественных печатных плат, компании HX Circuit Technology Co.,Ltd. Продукция HX Circuit Technology Co.,Ltd заслужила широкое признание клиентов по всему миру, включая Америку, Европу и Азию. Широкие технические возможности, выгодные цены при высоком качестве печатных плат -являются нашим конкурентным преимуществом.


Балашиха +7 (495) 773-04-99 143900, Московская область, г. Балашиха, ул. Калинина, д. 17/10, корп. 2, оф. 3 [email protected] www.eleosltd.ru
ЭЛМА Санкт-Петербургский центр, ООО

ООО Санкт-Петербургский центр ЭЛМА (Электроникс Менеджмент) - это российская научная и технологическая компания, разрабатывающая, изготавливающая и поставляющая технологические процессы, концентраты химических растворов, химическое и гальваническое оборудование для производства печатных плат.


Санкт-Петербург +7 (812) 320-29-57 194044, Санкт-Петербург, ул. Чугунная, 20 [email protected] www.elmaru.com
Эрго-Люкс

НПП Эрго-Люкс - представляет собой научно-производственный технологический комплекс, включающий опытно-конструкторские и производственные подразделения.


Санкт-Петербург 8 (812) 333-17-53 195112, Санкт-Петербург, Малоохтинский проспект, д.68. офис 507 (БЦ "Буревестник") [email protected] www.ergo-luks.ru
ЭФА медика

Производство печатных плат – от однослойных до многослойных.


Санкт-Петербург 8 (812) 504-89-10 198216, С-Петербург, Ленинский пр. 140, литер А [email protected] efamedica.ru

Печатная плата  — пластина из диэлектрика, на поверхности и/или в объёме которой сформированы электропроводящие цепи электронной схемы.

В данном разделе собраны предприятия России, выполняющие услуги по изготовлению печатных плат.

Заказать изготовление печатных плат по лучшей цене в Москве

Основные этапы производства печатных плат

1. Изготовление фотошаблонов печатной платы.

Изготовление печатной платы начинается с изготовления фотошаблон рисунка.

2. К подготовительным технологическим операциям изготовления плат относят следующие процессы:

— раскрой материала;

— изготовление заготовок плат;

— создание базовых и технологических отверстий.

3. создание монтажных и переходных отверстий.

Для получения монтажных и переходных отверстий в заготовке используются наиболее распространенные способы — это сверление и пробивка.

4. Подготовка поверхности печатной платы.

Эта технологическая операция осуществляется со следующими целями:

— удаления заусенцев, частиц смолы, механической пыли и частиц из отверстий после сверления;

— получение равномерной шероховатости поверхности заготовки плат для обеспечения прочного и надежного сцепления (адгезии) с фоторезистом;

— активирование поверхности заготовки перед меднением;

— удаление оксидов, масляных пятен, пыли, грязи, следов от пальцев и т.п.

5. Металлизация печатной платы.

Получение токопроводящих участков платы, таких как печатные проводники, металлизированных отверстий, контактных площадок, концевых разъемов и т.д.

6. Нанесение защитного рельефа и паяльной маски на печатную плату.

Эта операция предназначена для переноса изображения рисунка печатных проводников на материал основания платы.

7. Травление заготовки печатной платы.

Процесс разрушения металла (меди) в результате химического воздействия жидких или газообразных травителей на участки поверхности заготовки платы, незащищенные защитной маской.

8. Оплавление заготовки печатной платы.

Получение плотного мелкодисперсного покрытия сплавом олово-свинец для уменьшения окисления, обеспечения паяемости, защита проводников от коррозии и электрокоррозии.

9. Обработка печатной платы по контуру.

С помощью механической обработки удаляется технологическое поле заготовки платы.

10. Испытания печатной платы.

11. Контроль печатной платы.

12. Устранение неисправностей печатной платы.

Прототип печатной платы - легкий способ создания прототипа печатной платы

V0 П ****** и Частотомер Hewlett Packard 5316B OCXO

5 долларов США.00 х 5 кусков

взгляды ( 81) ,Следовать ( 0)

Логистика: китайская почта

Частотомеры Hewlett Packard 5316A и 5316B OCXO

30.05.2021 12:38:53

V3 C **** выиграть Доска Clayton's ESP32 FunBoard V2

21 доллар США.00 х 5 кусков

взгляды ( 108) ,Следовать ( 0)

Логистика: DHL

Эту доску я разрабатываю для использования в качестве инструмента обучения и развития.В нем есть вся необходимая периферия (светодиоды, NeoPixels, звуковой сигнал, слот для SDCard, Wi-Fi и т. Д.)

30.05.2021 4:09:23

В2 K **** ich -

5 долларов США.00 х 10 кусочков

взгляды ( 55) ,Следовать ( 0)

Логистика: китайская почта

Все прекрасно! Большое спасибо!

30.05.2021 0:27:51

В2 K **** ich -

5 долларов США.00 х 10 кусочков

взгляды ( 60) ,Следовать ( 0)

Логистика: китайская почта

Все прекрасно! Большое спасибо!

30.05.2021 0:27:51

В1 С ** гей CAN повторитель

5 долларов США.00 х 10 кусочков

взгляды ( 109) ,Следовать ( 0)

Логистика: FedEx-IP

Все в порядке, спасибо.

2021.05.28 19:10:31

V0 P **** rou FLT6.S30U.004

5 долларов США x 5 кусков

взгляды ( 140) ,Следовать ( 0)

Логистика: китайская почта

Качество хорошее.Доставка прошла быстро. Доволен тем, как получилось.

2021/5/28 13:03:47

V0 R **** eis Протектор процессора MC68B09 от Victor Trucco.

5 долларов США x 5 кусков

взгляды ( 108) ,Следовать ( 0)

Логистика: китайская почта

As placas Possuem excelente qualidade de confecção e ótimo acabamento.

2021/5/28 4:38:25

В1 Я **** мов Универсальная плата MCU для велосипедных устройств

5 долларов США.00 х 5 кусков

взгляды ( 103) ,Следовать ( 0)

Логистика: FedEx-IP

с тобой всегда приятно иметь дело !!! Спасибо команде PCBWAY !!!

2021/5/27 5:13:58

В1 Я **** мов Универсальный велосипед-устройство Коммуникационная плата

5 долларов США.00 х 5 кусков

взгляды ( 102) ,Следовать ( 0)

Логистика: FedEx-IP

с тобой всегда приятно иметь дело !!! Спасибо команде PCBWAY !!!

2021/5/27 5:13:58

V0 M **** DEK uSDX v1.02

5 долларов США x 10 кусочков

взгляды ( 154) ,Следовать ( 0)

Логистика: Электронный пакет

Печатные платы изготавливаются очень быстро, а также быстро доставляются в Турцию.Я выбрал этого производителя в качестве основного поставщика печатных плат.

26.05.2021 20:18:11

V0 С **** йев Delta-S - соединитель шины ZX

5 долларов США.00 х 5 кусков

взгляды ( 133) ,Следовать ( 0)

Логистика: китайская почта

Получил сегодня печатные платы, все идеально.Работает с моим 30-летним клоном ZX Spectrum. Я демонстративно закажу свой следующий проект у pcbway.

26.05.2021 3:58:07

V0 M **** ñiz HandyPIC

5 долларов США.00 х 10 кусочков

взгляды ( 100) ,Следовать ( 0)

Логистика: FedEx-IP

Todo bien, todo righto, las PCB llegaron integers al destino.

26.05.2021 0:46:35

В2 O *** SII СДС-2-4

48 долларов США.00 х 30 шт.

взгляды ( 104) ,Следовать ( 0)

Логистика: FedEx-IP

Отличный сервис! Платы были изготовлены и отгружены очень быстро.В упаковке было даже немного больше плат. Приятный сюрприз! Упаковка отн.

25.05.2021 19:56:27

V0 Y **** ICI MHY14P01

5 долларов США.00 х 10 кусочков

взгляды ( 113) ,Следовать ( 0)

Логистика: FedEx-IP

Первый раз я попробовал PCBWay Спасибо PCBway за такую ​​быструю и очень хорошую печатную плату Спасибо за дополнительную 1 печатную плату, также я заказал 10 шт. Получил 11 шт.

2021/5/24 19:20:54

В1 Чертова тонна Платы Amiga 2000 RGBtoHDMI

25 долларов США.00 х 5 кусков

взгляды ( 123) ,Следовать ( 0)

Логистика: PCBWayExpress

Чтобы добраться до Великобритании, потребовалось всего 8 дней.Безупречное производство; удивительные детали на шелкографии и скос на краю разъема в соответствии с требованиями для защиты материнской платы

2021/5/24 18:13:26

В2 A **** rma СТУДИЯ СВЕТ V1

24 доллара США.00 х 5 кусков

взгляды ( 97) ,Следовать ( 0)

Логистика: DHL

Получил вчера печатные платы, RED Soldermask был очень хорош.Я добавил более 100 переходных отверстий на эту печатную плату, и все они были в хорошем состоянии и в нужном месте, так как они

2021/5/24 12:53:12

V0 H **** тер Hauptplatine

43 доллара США.00 х 5 кусков

взгляды ( 83) ,Следовать ( 0)

Логистика: китайская почта

Das Projekt ist ein Nachbau eines alten Selbstbauconputers aus der DDR vom Jahr 1988.Das habe ich als Jugendlicher schon einmal gebaut und jetzt 30 Jahre späte

23.05.2021 15:47:18

V0 H **** тер Тастатурплатин

39 долларов США.00 х 5 кусков

взгляды ( 63) ,Следовать ( 0)

Логистика: китайская почта

Das ist mein erstes Projekt wo ich selber eine Tastatur konstruiert habe und ganz genau die Pins abgemessen und in SprintLayout eingezeichnet habe.Ich bin bege

23.05.2021 15:47:18

Прототип печатной платы - легкий способ создания прототипа печатной платы

Прототип печатной платы

Прототип печатной платы, ставший настоящим кошмаром для многих профессионалов в области электроники.PCBWay избавляет от кошмаров! Мы можем получить ваши доски для первой попытки в течение 24 часов!

После размещения заказа наш инженер проверит ваши файлы Gerber, чтобы убедиться, что они соответствуют нашим техническим требованиям. После того, как файлы пройдут аудит, вы сможете оплатить стоимость онлайн. Кроме того, наш инженер еще раз проверит и оптимизирует файлы для производства.

Стадия прототипирования - самый ответственный период для инженеров, студентов и любителей. Что касается производства печатных плат, PCBWay имеет более чем 17-летний опыт производства печатных плат (с 2003 года).Выбор PCBWay может не только сократить время изготовления печатной платы, но также снизить стоимость и получить высококачественные платы. Наш онлайн-калькулятор плат всегда покажет самую низкую цену и время изготовления.

Проверьте производственные возможности PCBWay PCB в следующей таблице:

Характеристика Возможности
Мин. Ширина линии 0,076 мм / 3 мил
Мин. Размер отверстия

0,15 мм + -1 мм

Мин.Межстрочный интервал 0,076 мм / 3 мил
Толщина меди 1 унция --- 13 унций
Базовый материал Алюминий, FR4, Flex, Flex-жесткий, HDI, Rogers и т. Д.
Board Толщина 0,2,0,4, 0,6,0,8,1,0,1,2,1,6,2,0,2,4 мм
Обработка поверхности HASL со свинцом HASL, бессвинцовый, иммерсионное золото, OSP, твердое золото
Finsih Cooper 1-13 унций
Паяльная маска Зеленый, красный, желтый, синий, белый, черный, фиолетовый, матовый черный, матовый зеленый
Шелкография Белый, черный
Тестирование

Fly Probe Testing (бесплатно) и A.О. тестирование

Время сборки 24 часа
Время выполнения 2-3 дня


Попробовать! Для получения дополнительной информации проверьте:

PCB Instant Quote

Алюминиевая печатная плата - легкий способ создания прототипа печатной платы

Общее представление о алюминиевой печатной плате

Среди всех печатных плат с металлическим сердечником наиболее распространенным типом является алюминиевая печатная плата.Базовый материал состоит из алюминиевого сердечника и стандартного FR4. Он имеет слой термооболочки, который эффективно рассеивает тепло, охлаждая компоненты и повышая общую производительность продуктов. В настоящее время печатные платы с алюминиевой подложкой считаются решением для приложений с высокой мощностью и жесткими допусками.

Преимущества алюминиевой печатной платы

1. экологически чистый: алюминий нетоксичен и подлежит переработке. Производство из алюминия также способствует экономии энергии благодаря простоте сборки.По мнению поставщиков печатных плат, использование этого металла помогает сохранить здоровье нашей планеты.

2. Рассеивание тепла: высокие температуры могут серьезно повредить электронику, поэтому разумно использовать материал, который может помочь отвести тепло. Алюминий действительно может отводить тепло от жизненно важных компонентов, тем самым сводя к минимуму вредное воздействие, которое он может оказывать на печатную плату.

3. Повышенная долговечность: алюминий обеспечивает прочность и долговечность изделия, чего не могут сделать керамические или стекловолоконные основы.Алюминий - это прочный основной материал, который может уменьшить случайную поломку во время производства, обращения и повседневного использования.

4. Легкий вес: алюминий является удивительно легким металлом благодаря своей невероятной прочности. Алюминий добавляет прочности и упругости без увеличения веса.

Структура алюминиевой печатной платы

Схема медного слоя

Слой меди схемы (обычно с использованием фольги из электролитической меди) протравливается для формирования печатной схемы, которая используется для сборки и подключения устройства.По сравнению с традиционным FR-4, с такой же толщиной и такой же шириной линии, алюминиевая подложка может пропускать более высокий ток.

Изоляционный слой

Изоляционный слой - это основная технология алюминиевой подложки, которая в основном выполняет функции соединения, изоляции и теплопроводности. Изолирующий слой алюминиевой подложки является самым большим тепловым барьером в конструкции силового модуля. Чем лучше теплопроводность изолирующего слоя, тем более благоприятным будет распределение тепла, выделяемого во время работы устройства, и тем ниже рабочая температура устройства, чтобы увеличить силовую нагрузку модуля, уменьшить объем, продлить срок службы и увеличить выходную мощность.

Металлическая подложка

Какой металл используется для изолирующей металлической подложки, зависит от всестороннего учета коэффициента теплового расширения, теплопроводности, прочности, твердости, веса, состояния поверхности и стоимости металлической подложки.

В целом, с учетом таких условий, как стоимость и технические характеристики, алюминиевая пластина - идеальный выбор. Доступные алюминиевые пластины 6061, 5052, 1060 и так далее.Если есть более высокие требования к теплопроводности, механическим свойствам, электрическим свойствам и другим особым свойствам, также могут использоваться медные пластины, пластины из нержавеющей стали, железные пластины и пластины из кремнистой стали.

Применение алюминиевой печатной платы

1. Аудиоустройство: вход, выходной усилитель, балансный усилитель, аудиоусилитель, предварительный усилитель, усилитель мощности.

2. Источник питания: импульсный регулятор, преобразователь постоянного / переменного тока, программный регулятор и т. Д.

3. Электронное оборудование связи: высокочастотный усилитель, фильтрующие устройства, схема передатчика.

4. Аппаратура автоматизации делопроизводства: моторный привод и др.

5. Автомобиль: электронный регулятор, зажигание, контроллер питания и т. Д.

6. Компьютер: плата ЦП, дисковод гибких дисков, устройства питания и т. Д.

7. Силовые модули: инверторные, твердотельные реле, выпрямительные мосты.

8. Лампы и освещение. Поскольку пропагандируется продвижение энергосберегающих ламп, на рынке хорошо принимаются разнообразные красочные энергосберегающие светодиодные лампы, а алюминиевая печатная плата, используемая в светодиодных светильниках, также начинает широко применяться.

Условия хранения

Алюминиевые печатные платы обычно хранят в темном и сухом месте. Большинство алюминиевых печатных плат склонны к воздействию влаги, пожелтению и почернению. Как правило, их следует использовать в течение 48 часов после открытия вакуумной упаковки.

Проверьте возможности производства печатных плат PCBWay с алюминиевым сердечником в следующей таблице:

Характерная черта Возможность
Материал Алюминиевый сердечник (отечественный 1060), медный сердечник, покрытие FR4
Теплопроводность

1.0 Вт / (м * к), 2,0 Вт / (м * к)

Мин. Дорожка / интервал 4мил
Мин. Размер отверстия 0,8 мм
Базовый материал Алюминий, FR4, Flex, Flex-жесткий, HDI, Rogers и т. Д.
Толщина доски 0,4-3,2 мм
Поверхностная обработка

Иммерсионное золото, OSP, твердое золото, погружное золото, Enepig

Финсих Купер 1-4 унции
Паяльная маска Зеленый, красный, желтый, синий, белый, черный, фиолетовый, матовый черный, матовый зеленый
Шелкография Белый черный
Через процесс Переходные переходы для палаток, Переходные узлы с пробками, Переходные узлы без покрытия
Тестирование

Fly Probe Testing (бесплатно) и A.О. тестирование

Время сборки 2-3 дня
Время выполнения 2-3 дня

Дополнительную информацию можно найти здесь:

Алюминиевая печатная плата Мгновенное предложение

Печатная плата светодиода

- легкий путь создания прототипа печатной платы

Светодиодные печатные платы появляются вместе с быстрым развитием индустрии печатных плат.Некоторые светодиоды были припаяны к печатной плате для создания светотехнических электронных продуктов.

Как мы все знаем, светодиоды будут выделять больше тепла по сравнению с другими электронными деталями, поэтому печатная плата должна иметь лучшую способность рассеивать тепло. Для этих особых требований печатные платы с металлическим сердечником часто используются на печатных платах светодиодов, особенно на печатных платах с алюминиевым сердечником. Это связано с тем, что алюминиевая печатная плата обычно включает тонкий слой теплопроводящего диэлектрического материала, который может передавать и рассеивать тепло с гораздо большей эффективностью, чем традиционные жесткие печатные платы.

В настоящее время упаковка SMD является наиболее широко используемой формой упаковки в светодиодных приложениях. Как правило, он ограничен для света, излучаемого одним светодиодным компонентом. Таким образом, несколько светодиодных компонентов будут использоваться для одного осветительного прибора для достижения достаточного количества света. Как и другие полупроводниковые устройства, печатная плата - лучший способ электрического соединения светодиодных компонентов. А печатную плату с припаянными светодиодными компонентами обычно называют «светодиодной платой».

Преимущества светодиодной печатной платы:

Что касается преимуществ использования светодиодной печатной платы, то их много, и теперь мы собираемся упомянуть некоторые, чтобы вы тоже знали о применении.

.Легкий вес

.Нет проблем с размерами

.Эффективное низкое энергопотребление

.Доступны разные размеры

.Теплоотдача

.Пылевлагостойкие

.Можно использовать в серебряных гибких мембранных переключателях и переключатели с медной гибкой мембраной.

Применение светодиодной печатной платы:

Телекоммуникации

Светодиодные индикаторы и дисплеи всегда используются для телекоммуникационного оборудования из-за окружающего оборудования и отличной теплопередачи.Таким образом, светодиодные печатные платы на основе алюминия чрезвычайно полезны в этом приложении.

Автомобилестроение

Алюминиевые светодиоды для печатных плат также используются в автомобилях в индикаторах, фарах, стоп-сигналах и других устройствах. Долговечность и конкурентоспособная цена делают эти алюминиевые печатные платы идеальными для автомобильной промышленности.

Бытовая электроника

Бытовая электроника - это устройства, которые ежедневно используются людьми. Эта электроника включает смартфоны и компьютеры, фактически, даже в новых формах холодильников также есть электронные компоненты.Самое лучшее в светодиодных печатных платах - это то, что они предлагают низкие единицы по цене, что делает цену конечного продукта относительно меньшей, чем предполагалось.

Медицинское оборудование

В осветительных приборах, используемых в хирургических операциях и медицинских обследованиях, обычно используются мощные светодиодные лампы, а в этих светодиодных светильниках часто используются алюминиевые печатные платы.

Это в первую очередь связано с долговечностью и способностью теплопередачи светодиодов на алюминиевых печатных платах - это обеспечивает правильную работу медицинского оборудования независимо от количества пациентов, проходящих через медицинский кабинет на велосипеде.Помимо осветительных приборов, в медицинской технике сканирования часто используются алюминиевые печатные платы.

Компания PCBWAY поставила доступные светодиодные печатные платы.

Как производитель печатных плат с более чем десятилетним опытом, мы можем обеспечить изготовление светодиодных печатных плат, закупку компонентов и сборку. Вам просто нужно загрузить свой индивидуальный файл Gerber и спецификацию, чтобы мы могли процитировать. И затем вы можете проверить наше предложение и решить, покупать у нас или нет, также допустимо, чтобы вы поставляли нам детали для сборки, если хотите.

HDI PCB - легкий путь прототипа печатной платы

Что такое HDI PCB

Печатная плата межсоединений высокой плотности (HDI) представляет собой одну из самых быстрорастущих технологий в печатных платах. Из-за более высокой плотности схем по сравнению с традиционными печатными платами конструкция печатной платы HDI может включать меньшие переходные отверстия и контактные площадки, а также более высокую плотность контактных площадок. Платы HDI содержат глухие и скрытые переходные отверстия и часто содержат микропереходы 0.006 или меньше в диаметре.

Используя технологию HDI, дизайнеры теперь могут размещать больше компонентов с обеих сторон необработанной печатной платы, если это необходимо. Теперь, по мере развития технологии переходных отверстий в контактных площадках и слепых переходных отверстий, это позволяет дизайнерам размещать более мелкие компоненты ближе друг к другу. Это означает более быструю передачу сигналов и значительное сокращение потерь сигнала и задержек пересечения.

HDI PCB часто используется в мобильных телефонах, устройствах с сенсорным экраном, портативных компьютерах, цифровых камерах, сетевых коммуникациях 4G, а также в медицинских устройствах.

Преимущества HDI PCB

Наиболее частой причиной использования технологии HDI является значительное увеличение плотности упаковки. Пространство, полученное за счет более тонких путевых структур, доступно для компонентов. Кроме того, уменьшение общих требований к пространству приведет к меньшему размеру платы и меньшему количеству слоев.

Обычно ПЛИС или BGA доступны с шагом 1 мм или меньше. Технология HDI упрощает маршрутизацию и подключение, особенно при маршрутизации между контактами.

Функция улучшена за счет HDI PCB:

1.Разводка трассировки плоттера

2.Более стабильное питание

3.Уменьшение влияния индуктивности и емкости помех

4.Улучшение целостности сигнала в высокоскоростном исполнении

Ускорение разработки с помощью печатных плат HDI

1. Простота размещения компонентов SMD

2. Более быстрая маршрутизация

3. Уменьшение частого перемещения компонентов

4. Больше места для компонентов (также с помощью Via-in-Pad)

Проверьте производственные возможности PCBWay HDI PCB в следующей таблице:

Характеристика Возможности
Количество слоев 4-30 слоев
Класс качества IPC 6012 Class 2, IPC 6012 Class 3
Материал Tg 140 ° C FR4, Tg 150 ° C FR4, Tg 170 ° C FR4, специальный материал
Толщина 0.4-6,0 мм
Мин. Дорожка / расстояние 2-8 мил
Мин. Размер отверстия 0,15–0,3 мм
Паяльная маска Зеленый, красный, желтый, синий, белый, черный , Фиолетовый, матовый черный, матовый зеленый
шелкография белый, черный, желтый, синий
обработка поверхности иммерсионное золото, OSP, твердое золото, иммерсионное серебро
полированная медь 0,5- 13oz
Время сборки 5-10 дней

Время выполнения

2-3 ​​дня

HDI PCB Образцы показать >>

Подробнее

HDI PCB Мгновенное предложение

JLCPCB

Размер сверления (механический) 0.20 мм - 6,30 мм

мин. размер сверла 0,20 мм. Максимум. размер сверла 6,30 мм.

Допуск размера сверла + 0,13 / -0,08 мм e.грамм. для отверстия размером 0,6 мм допустимый размер готового отверстия от 0,52 до 0,73 мм.
Слепой / похороненный через Не поддерживает В настоящее время мы не поддерживаем глухие / скрытые переходные отверстия, только проделываем сквозные отверстия.
Мин.Размер отверстия 0,2 мм Для однослойной и двухслойной печатной платы минимальный размер отверстия составляет 0,3 мм; для многослойной печатной платы минимальный размер отверстия составляет 0,2 мм
Мин. Диаметр прохода 0,4 ​​мм Для однослойной и двухслойной печатной платы минимальный диаметр переходного отверстия равен 0.6 мм; для многослойной печатной платы минимальный диаметр переходного отверстия составляет 0,4 мм.
Размер отверстия PTH 0,20 мм - 6,35 мм Размер кольцевого кольца будет увеличен до 0,15 мм в процессе производства.
Размер колодки 0.70 мм - 6,35 мм В процессе производства размер отверстия колодки будет увеличен на 0,15 мм.
Мин. Отверстия без покрытия 0,50 мм Минимальный размер NPTH составляет 0,50 мм. Добавьте NPTH в механический слой или оставьте его вне слоя.
Мин.Слоты с Покрытием 0,65 мм Минимальная ширина прорези с металлическим покрытием составляет 0,65 мм, что соответствует ширине пэда.
Мин. Слоты без покрытия 1,0 мм Минимальная ширина слота без покрытия - 1.0 мм, нарисуйте контур прорези в механическом слое (GML или GKO)
Мин. Зубчатые отверстия 0,60 мм Минимальный диаметр зубчатых отверстий составляет 0,60 мм.
Размер отверстия Допуск (с покрытием) +0.13 мм / -0,08 мм например для отверстия 1,00 мм с гальваническим покрытием допустимый размер готового отверстия от 0,92 мм до 1,13 мм.
Допуск размера отверстия (без покрытия) ± 0,2 мм например для отверстия диаметром 1,00 мм без покрытия размер готового отверстия находится в диапазоне от 0 до 0 мм.Допускается от 80 мм до 1,20 мм.
Прямоугольное отверстие / прорезь Не поддерживает Мы не делаем прямоугольное отверстие / прорезь, прямоугольное отверстие / прорезь по умолчанию будет круглым или овальным.

Производитель печатных плат в США: прототип и Quick Turn

Quick Turn 2- и 4-слойные специальные предложения для прототипов

Специальные для 2- и 4-х слойных печатных плат →

Мы предлагаем 2- и 4-слойные прототипы специальных печатных плат с использованием того же самого высококачественного оборудования, материалов и процессов, которые используются для производства наших стандартных печатных плат.Вы можете использовать наше экономичное решение для производства печатных плат и при этом получать высокий уровень качества, который вы ожидаете от третьего по величине производителя печатных плат в Северной Америке.

Стандартные и специальные возможности →

Опытные образцы печатных плат изготавливаются по ряду причин; часто бывает важно изготовить эти печатные платы для проведения различных испытаний, прежде чем проводить полный цикл производства печатных плат. Когда дело доходит до прототипов печатных плат, важно, чтобы они производились с соблюдением высоких стандартов качества.Как наши стандартные, так и специальные печатные платы производятся в соответствии со спецификациями IPC Class 2. IPC определяет класс производительности 2 как «Электронные продукты для специализированных услуг», которые включают «коммуникационное оборудование, бизнес-машины и другие инструменты, требующие высокой производительности и увеличенного срока службы, когда желательно бесперебойное обслуживание».


Прототип и производственные возможности Quick Turn

Стандартные характеристики
  • Заказывайте двухслойные дизайны как можно быстрее SAME DAY - 3 Day Turn
  • Заказывайте 4-10 слоев дизайна за ОДИН ДЕНЬ - за 5 дней
Пользовательские спецификации
  • Заказывайте двухслойные дизайны всего за ЖЕ ДЕНЬ - 4 недели
  • Закажите 4-40 слоев дизайна всего за ОДИН ДЕНЬ - 4 недели

Получить предложение →

Мы также будем работать с вами, чтобы составить график более крупных заказов для своевременных отгрузок меньшими партиями.

Разместите заказ в пятницу, получите его в понедельник *

Эксклюзивно для продвинутых схем! Отправьте заказ на печатную плату в ЖЕ ДЕНЬ в пятницу ( * многослойные конструкции к полудню и двухслойные конструкции к 15:00 МСК) и получите платы в понедельник! Подробнее →

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
