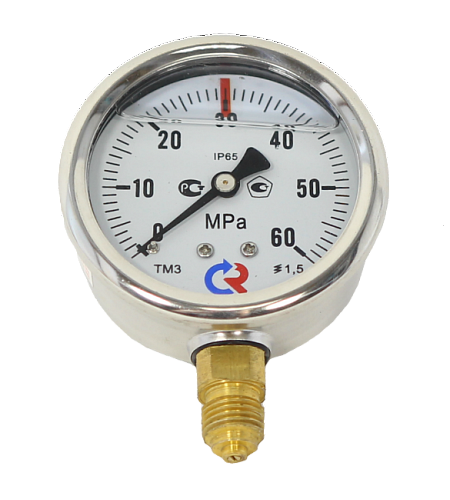

Манометр картинки: ⬇ Скачать картинки D0 bc d0 b0 d0 bd d0 be d0 bc d0 b5 d1 82 d1 80, стоковые фото D0 bc d0 b0 d0 bd d0 be d0 bc d0 b5 d1 82 d1 80 в хорошем качестве

Виды манометров автомобильных

Манометры можно разделить на следующие виды:

• общетехнического предназначения.
• электроконтактные (с электросигнализацией), способны регулировать среду подвергаемую измерению, так как оснащены соответствующим механизмом (либо на основе приставки, либо с применением микровыключателей).
• специальные, предназначаются для измерения показателей давления аммиачных, ацетиленовых, водородных и кислородных газов.
• образцовые, в основном используются для проведения испытаний, поверочных и калибровочных работ приборов давления.
• судовые, используются в морской и речной транспортной отрасли для определения давления дизельного топлива, масла, мазута, воды, газа и пара.

На фото в нашей галерее представлены некоторые виды автомобильных манометров.

Типы манометров

Кроме разделения на виды манометры классифицируют по типам:

• Жидкостные. В основном применяются в лабораториях для определения параметров давления.
• Поршневые, помогают качественно померить давление и разрядить жидкости, пар и газ (в том числе кислород, ацетилен и хладоны).
• Деформационные. Считаются самой большой группой приборов для осуществления измерений давления в шинах. Способны к измерениям деформационных показателей пружин, мембран и пр.
• Деформационные. В данном случае показатель давления равняется силе упругости пружинного элемента, в результате чего деформация и будет являться мерой давления, которую нужно определить.
• Трубчатые, имеют вид спирали в форме цилиндра из плоской трубки. Служат для определения показателей давления газообразных и жидких веществ.
• Мембранные, предназначены для определения параметров незначительного избыточного давления жидкостей, газов и вязких веществ (сиропа из сахара, купажа, мазута и т. д.).
• Сильфонные, представляющие собой емкость в форме цилиндра с тонкими стенками и гофрами.
• Цифровой, все показания передает на жидкокристаллический экран, имеет высокий уровень правильности определения параметров давления. К недостаткам можно отнести не долгий срок работоспособности батареек, которые придется часто менять.
• Аналоговый, самые надежные типы автомобильных манометров. Устройство имеет шкалу с разметкой и стрелкой, показывающей значение давления в шине.

Рекомендации по эксплуатации приборов

Для правильной эксплуатации прибора и качественного определения давлению необходимо воспользоваться следующими рекомендациями:

Устраивайте проверку давления в шинах 1 раз в 14 дней или хотя бы 1 раз в месяц, тогда шины будут служить дольше и в лучшем состоянии.

Измеряйте давление при низкой температуре колес, иначе давление будет показывать повышенное значение. Загруженность автомобиля также влияет на показания давления.

При установке нестандартных шин стоит воспользоваться прилагаемой к ним инструкцией или рекомендациями производителей.

Устанавливайте давление в шинах в зависимости от планируемых поездок. Для передвижения по бездорожью за городом стоит немного снизить показатель давления. После чего в городских условиях его можно восстановить.

Фото манометров автомобильных

Также рекомендуем посетить:

Заглушка под манометр АСК М20х1,5.000-03

Подробное описание временно отсутствует.

Заглушка под манометр АСК М20х1,5.000А

Заглушка АСК БРС-4.

Заглушка АСК БРС-4.14.200

Заглушка АСК НКТ-60.114.100

Заглушка АСК 2АУ.21.200-05А

Заглушка АСК 2АУ.21.200–02А

Заглушка АСК 2АУ.21.100-05А

Заглушка АСК 2АУ.21.100–02А

Заглушка 2″ АСК 2АУ.21.200

Заглушка 2″ АСК 2АУ.

АСК БРС-4.00.000-01А в сборе

АСК БРС-4.14.000 в сборе

АСК БРС-80.70.000А в сборе

АСК БРС–80.14.000А в сборе

АСК БРС–65.14.000А в сборе

АСК БРС–75.110.000А в сборе

АСК БРС–75.70.000А в сборе

АСК БРС–50.

АСК БРС–50.110.000А в сборе

АСК БРС–65.40.000А в сборе

БРС АСК БРС–50.70.000-01 в сборе

БРС АСК БРС–50.70.000 в сборе

БРС АСК 2АУ.21.000–07 в сборе

БРС АСК 2АУ.21.000–06 в сборе

БРС АСК 2АУ.21.000–05А в сборе

БРС АСК 2АУ.

БРС АСК 2АУ.21.000–03 в сборе

БРС АСК 2АУ.21.000–02А в сборе

БРС АСК 2АУ.21.000–01 в сборе

БРС АСК 2АУ.21.000 в сборе

%d0%bc%d0%b0%d0%bd%d0%be%d0%bc%d0%b5%d1%82%d1%80 PNG, векторы, PSD и пнг для бесплатной загрузки

Манометр МТ-100 РУ16 – Приборы измерительные и комплектующие

Сеть магазинов «Сантехник&Электрик» представляет для вашего выбора большой ассортимент качественной сантехники и электрики. Мы сотрудничаем с ведущими производителями сантехнического и электрического оборудования. Товары, которые вы купите в нашей сети, будут доставлены к вашему дому в Твери и Тверской области.

Покупать сантехнику и электрику в нашем магазине удобно, и персонал торговой сети стремится сделать сотрудничество с покупателями более выгодным и удобным. Спасибо, что выбрали нас!

Не прилагая усилий купить Манометр МТ-100 РУ16 в Твери и Тверской области вы сможете в нашем магазине «Сантехник&Электрик» двумя способами:

• Заказы через сайт принимаются круглосуточно. После выбора товара, нажмите на   кнопку Купить , которая находится справа от основного фото товара.
• Выбранные товары помещаются в корзину, содержимое которой Вы можете просмотреть, нажав на пункт «Корзина покупок», в главном меню сайта.
• Для заказа находящихся в корзине товаров, нажмите на пункт меню «Оформить заказ» и пройдите все шаги оформления заказа.
• После поступления заказа, менеджер перезвонит Вам по указанному Вами номеру телефона

• Позвоните нам: 8(4822) 41-55-74
• Согласуйте с оператором наличие Манометр МТ-100 РУ16 в данный момент на складе.
• Сделайте заказ, сообщив свои данные, адрес доставки и желаемое время доставки.

Нет отзывов об этом товаре.

Написать отзыв

U-образные манометры – книга «МАНОМЕТРЫ» от НПО «ЮМАС»

      U-образный манометр – это жидкостный манометр, состоящий из сообщающихся сосудов, в которых измеряемое давление определяют по одному или нескольким уровням жидкости/16/.

В U-образных стеклянных манометрах свободный конец трубки сообщается с атмосферой, а к другому концу подводится измеряемое давление. Простейшая схема измерения давления жидкостным стеклянным манометром показана на рис. 3.1.

        Атмосферное давление р_атм воздействует на один конец U-образной трубки, частично заполненной рабочей жидкостью. Другой конец трубки с помощью различного рода подводящих устройств соединен с областью измеряемого давления р_абс. При р_абс  > р_атм жидкость, находящаяся в части подведенного измеряемого давления, будет вытесняться в часть, соединенную с атмосферой. В результате между уровнями жидкостей, находящимися в разных частях U-образной трубки, образуется столб жидкости, высота h которого определяется из выражения

h = (р_абс – р_атм)/((r_ж – r_атм )g),                   (3.1)

где р_абс – абсолютное измеряемое давление; r_ж – плотность рабочей жидкости; r_атм – то же окружающей атмосферы; g – ускорение свободного падения, принимаемое в среднем равным 9,80665 м/с², но имеющее зависимость от географической широты местности.

Высота столба рабочей жидкости h состоит из двух частей: высоты h₁, представляющей понижение столба жидкости относительно начального – «нулевого» уровня, и высоты h₂ – отражающей его повышение в другой части U-образной трубки, т. е. увеличение относительно начального положения – («нуля»).

Плотностью окружающей среды, т. е. воздуха из-за условия r_ж >> r_атм можно пренебречь. Учитывая выражение (1. 3), определяющее разность между абсолютным и атмосферным давлением как избыточное, зависимость (3.1) может быть представлена как

                     h = р_изб/(r_ж g).                              (3.2)

Здесь р_изб – измеряемое избыточное давление.

Из (3.2) измеряемое избыточное давление, определяемое с помощью стеклянного жидкостного манометра, может определяться как

                       р_изб = hr_ж g.                               (3.3)

     Для измерения давления разряженных газов используются жидкостные стеклянные манометры, схема которых представлена на рис. 3.2.

        В этих приборах к одному концу стеклянной U-образной трубки подводится вакуумметрическое давление, другой конец герметично запаян. Для этого случая выражение (3.1) в общем виде можно представить как

                          – h = (р_атм – р_абс)/(r_ж g).                 (3.4)

В торце запаянного конца давление равно нулю.

Если в запаянном конце будет находиться воздух, то вакуумметрическое избыточное давление может быть определено как

 р_атм – р_абс = р_изб – hr_ж g.                       (3.5)

В некоторых типах приборов воздух в запаянном конце «откачивается» и при заполнении рабочей жидкостью близко к «абсолютному нулю», т. е. прибор заполняется рабочей жидкостью под вакуумом и давление противодействия р_атм = 0. Тогда выражение (3.5) может быть представлено в следующем виде:

                   р_абс= hr_ж g.                                 (3.6)

Конструкция, в которой запаянный конец перед заполнением рабочей жидкостью вакууммируется, может использоваться в качестве барометра. Отсчет значения барометрического давления производится по величине столба жидкости в запаянной части трубки.

Минус в уравнении (3.4) определяет вакуумметрическое давление. Высота столба жидкости h в этом случае определяет верхний предел диапазона измерения и является составляющей

h = h₁ + h₂.                                (3.7)

   Здесь h₁ и h₂ – высота столбов жидкости, вытесненной под воздействием измеряемого давления от начальной отметки – нуля в двух трубках U-образного манометра.

       На рис.3.3 показан U-образный жидкостный стеклянный мановакуумметр. U-образная стеклянная трубка 1 с помощью скоб 2 крепится на металлическом или деревянном основании 3. На нем же между двумя трубками установлена шкальная пластина 4 с нанесенной линейной разметкой. Трубка заполняется рабочей жидкостью до нулевой отметки относительно шкальной пластины. Утолщения на концах стеклянной трубки предназначены для более плотного подсоединения резиновых шлангов.

При измерении избыточного давления к одному концу U-образной трубки подается среда измеряемого давления. Второй выход остается свободным и сообщается с атмосферой. Аналогичная ситуация происходит при измерении вакуумметрического давления. Симметричность линейной разметки на шкальной пластине обеспечивает применимость прибора для измерения избыточного и (или) вакуумметрического давления.

При измерении дифференциального (разностного) давления «плюсовый» и «минусовый» каналы подсоединяются к концам стеклянной U-образной трубки 1. Из-за симметричности линейной разметки практически отсутствуют различия в соответствии подведенного давления
на концах трубки.

U-образные жидкостные манометры с водой в качестве рабочей жидкости могут использоваться как напоромеры, тягонапоромеры и тягомеры для измерения давления воздуха, неагрессивных газов в диапазоне ±10 кПа. При давлении ±0,1 МПа рабочей жидкостью манометра может служить ртуть. Такие приборы применяются для измерения давления воды, неагрессивных жидкостей и газов.

Ниже приведены приблизительные оценки основных погрешностей, воздействующих, по данным С. Ф. Чистякова/2/, на точность показаний стеклянного жидкостного ма-нометра:

· погрешность градуировки шкалы составляет до 0,2-0,4 мм;

· смачиваемость стекла – капиллярные силы вносят неточность до 0,1-0,2 мм;

· отклонение прибора от строго вертикального положения может приводить к погрешности до 0,03 % на каждый градус.

Кроме этого, достаточно большую погрешность могут вносить: неравномерность сечения стеклянных трубок по их высоте, а при точных измерениях, как это следует из (3.3), варьирование плотности рабочей жидкости r_ж с изменением ее температуры, а также ускорение свободного падения g.

При использовании табличных данных погрешность определения плотности рабочей жидкости r_ж, по показателям разных авторов, не превышает 0,005 %. Следует обратить внимание на применение жидкостей, способных поглощать влагу или испаряться. Так, в большинстве случаев теоретическая и реальная плотности спиртов различаются, и табличные данные принимаются по некорректным начальным параметрам, что изначально приводит к появлению погрешности.

Некоторые производители к документации на жидкостный измеритель давления прилагают таблицу изменения плотности рабочей жидкости и поправок на вариацию этой плотности в зависимости от температуры, а также, например, для спиртов, таблицу зависимости плотности от его крепости.

Ускорение свободного падения g незначительно зависит от географической широты местности. его величина остается постоянной в рабочем регионе, не зависит от измеряемого давления, и поэтому вносимые этим параметром погрешности не превышают  10^–3-10^–4 %.

Визуальная оценка оператором уровня также может влиять на погрешность измерения. Разработаны различные методы снижения такой погрешности. Например, установка несложной оптической системы, позволяющей «накладывать» реальный и перевернутый мениски жидкости, обеспечивает значительное повышение точности отсчета уровня жидкости в жидкостном манометрическом приборе.

М. А. Гуляев и А. В. Ерюхин /24/ предложили в зависимости от применяемых способов следующие значения погрешностей отсчета уровня ртутного манометра:

· по миллиметровой шкале – ±1 мм;

· по зеркальной шкале – ±0,2-0,3 мм;

· с помощью нониусного устройства – ±0,05-0,1 мм;

· катетометром – ±0,2 мм;

· интерференционным методом – ±10^–5 мм.

   При отсчете измеряемого уровня необходимо учитывать свойства рабочих жидкостей, у которых угол смачиваемости x различен (рис. 3.4). Так, при использовании высокосмачиваемых жидкостей (вода, спирт) отсчет рекомендуется вести по вогнутой части мениска, а при применении несмачиваемых жидкостей (таких, как ртуть) – по выпуклой его части на оси трубки. Кроме этого, смачиваемость и текучесть жидкости предопределяют минимальный диаметр используемых трубок. При применении спирта в качестве рабочей жидкости рекомендуется минимальный внутренний диаметр стеклянных трубок 5 мм, ртути – 8 мм, воды – 15 мм.

      При использовании ртути в качестве рабочей жидкости, особенно при точных измерениях, когда в чашечных манометрах применяются капилляры и сечения широкого сосуда и капилляра существенно отличаются, может наблюдаться эффект капиллярной депрессии. Сущность этого эффекта состоит в различии уровней несмачиваемой жидкости в сообщающихся капилляре и широком сосуде при воздействии одного и того же давления на поверхности жидкостей в этих объемах.

В промышленных условиях, как следует из приведенного выше материала, требуется тщательный контроль применяемых в жидкостных манометрах стеклянных трубок, так как их внутренний диаметр на практике может колебаться от 8 до 12 мм, что вносит существенные погрешности в результат измерения.

 По данным разных специалистов/25/, без дополнительных оптических приспособлений погрешность показаний стеклянных жидкостных манометров принимается в лучшем случае равной ±1 мм. При использовании U-образных жидкостных манометрических приборов отсчет двух уровней (на каждой трубке) приводит к погрешности измерений ±2 мм при температуре  окружающей  среды  20 ± 5 °С. Верхние пределы измерений для стеклянных жидкостных манометров 100, 160, 250, 400, 600 и 1000 мм. Соответственно при одной и той же погрешности отсчета высоты столба жидкости класс точности жидкостного прибора колеблется от 2 до 0,2.

   Для обеспечения корректности измерений обязательным является очистка внутренних поверхностей стеклянных трубок от пыли и грязи. С этой целью стеклянные жидкостные манометры промывают насыщенным раствором двухромовокислого калия (хромпика) в серной кислоте, затем – спиртом и водой.

обзор видов измерителей, их устройство и принцип действия

Нередко появляется необходимость в измерении давления, создаваемого газом. Например, в баллонах, в газопроводах, в различных емкостях и сосудах. Для контроля и мониторинга показателей применяют манометры для измерения давления газа. Эти устройства служат в разных сферах жизнедеятельности, начиная от медицины, заканчивая тяжелой промышленностью.

Для того чтобы приобретение прибора оказалось не напрасным, а купленный манометр соответствовал требованиям производственных процессов, стоит ознакомиться с классификацией. Мы познакомим вас с разновидностями измерителей давления газа. Расскажем об их конструктивных особенностях и принципах действия.

Содержание статьи:

Классификация по типу измеряемого давления

Приборы, служащие для получения данных о параметрах давления газа в газгольдерах, транспортирующих магистралях, в и прочих резервуарах, классифицируются по нескольким признакам. Они различаются по своему устройству и принципу действия.

Устройства, с помощью которых измеряют давление, подразделяются на классы по:

• виду измеряемого давления;
• назначению;
• принципу действия;
• классу точности.

По виду измеряемого давления приборы, предназначенные для определения точных показателей, делят на манометры, вакуумметры, тягомеры, напоромеры, барометры и другие.

В зависимости от степени защищенности от влияния внешней среды производят следующие приборы:

• стандартные;
• защищенные от попадания пыли;
• водонепроницаемые;
• защищенные от агрессивных сред;
• взрывоустойчивые.

Одно изделие может сочетать в себе несколько видов защиты.

На схеме представлено разделение измерительных устройств по принципу действия, по виду давления, по применению и по отображению. Жидкостные и грузопоршневые приборы для получения данных о давлении газа применяют редко

Манометр представляет собой небольшой по размерам прибор, с использованием которого измеряют давление или разность давлений. Принцип работы этого контрольно-измерительного прибора зависит от его внутреннего устройства. В пределах одного класса они еще подразделяются на группы в зависимости от класса точности.

Чтобы измерить абсолютное давление, показатели которого отсчитывают от абсолютного нуля (вакуума), применяют абсолютные манометры. Избыточное давление определяют манометром избыточного давления. В общем случае все разновидности таких приборов называют одним словом: «манометр».

Большинство разновидностей манометров предназначено для измерения величин избыточного давления. Их особенность в том, что они показывают давление, представляющее разницу между абсолютным и атмосферным.

Вакуумметры — это устройства, показывающие значение давления разреженного газа. Применяя мановакуумметры, измеряют избыточное давление и давление разреженного газа. Информация отображается на единой шкале.

С помощью напоромеров определяют параметры избыточного давления со значениями до 40 кПа. Тягомеры, напротив, позволяют измерить разреженность до – 40 кПа. Тягонапоромерами измеряют разреженность и избыточное давление в интервале от – 20 до + 20 кПа.

Манометры применяют в самых разнообразных отраслях. Работа с газом предполагает высокий риск, поэтому важно контролировать все показатели системы. Информация о давлении дает пользователям сведения о текущем состоянии измеряемого объекта

Дифференциальными манометрами можно определить разность давлений в двух подлежащих исследованию произвольных  точках. Микроманометр — это дифманометр, позволяющий измерить значения разности давлений в пределах 40 кПа.

Классификация по принципу работы

Газовые манометры в зависимости от механизма считывания показаний делят на:

• Деформационные;
• Электрические;
• Грузопоршневые;
• Жидкостные.

Каждый тип имеет свои характерные особенности.

Деформационный вид манометров

Принцип и основы действия устройств деформационного класса заключается в том, что давление воздействует на чувствительный элемент прибора, который деформируется. Уровень давления определяется степенью деформации.

Деформационные манометры выпускают с трубчато-пружинными, сильфонными или мембранными рабочими компонентами, обладающими высокой чувствительностью

Воспринимающими элементами в трубчато-пружинных устройствах являются трубчатые пружины. Эти изделия представляют из себя согнутые кругом трубки с поперечным овальным сечением. Газ оказывает воздействие на внутреннюю поверхность трубки. В ходе этого воздействия трубка деформируется и изменяет свою форму, приближаясь к округлой.

Один конец трубки запаян и способен перемещаться. Второй открыт и зафиксирован держателями. При искривлении пружинной трубки воздействие также оказывается и на кольца, которые затем разгибают пружину. Запаянный конец пружины двигается в соответствии с силой давления. Это движение передается на измерительную шкалу.

При измерении давления до 40 бар используются кругообразные пружины. При более высоком давлении применяются винтовые или спиралеобразные пружины, находящиеся в одной плоскости. Погрешность показаний при измерении давления данным методом составляет от 1 до 4%.

Мембранные и сильфонные чувствительные элементы позволяют эффективно измерять небольшие значения избыточного и вакуумметрического давления.

Сильфон производится по принципу сантехнического сильфонного шланга. Представляет он собой тонкостенную металлическую трубку из подвижных поперечных колец. В зависимости от материала и параметров изготовления сильфон может быть более или менее жестким.

Под воздействием высокой температуры со временем накапливаются пластические деформации, что нарушает правильность показаний. К тому же при повышенной температуре и пульсации давления ускоряется изменение статической характеристики

Чувствительные мембранные элементы имеют наибольшее разнообразие. Класс точности таких устройств не бывает выше 1,5. В таких приборах предусмотрена защитная система. В случае перегрузки мембрана упирается в специальное защитное устройство.

Мембранные коробки часто устанавливают в приборах, измеряющих напор и разряжение. Напоромеры, тягомеры и тягонапоромеры с мембранными коробками производят с классами точности 1,5; 2,5 и лимитом измерения до 25 кПа.

Плоские мембраны имеют небольшое перемещение рабочей точки, поэтому их чаще всего используют для преобразования давления в силу. Они нестабильны, но хорошо рассчитываются.

Гофрированные мембраны вместе с аналогичными коробками используются для улучшения статической характеристики. Первые лучше перемещаются, однако плохо поддаются расчету. Вторые используются гораздо чаще благодаря своей пониженной жесткости.

Чтобы измерить малые значения давления пользуются устройствами с вялыми мембранами.

Приборы нуждаются в защите от воздействия высокой температуры, так как она негативно сказывается на упругости и чувствительности основных рабочих элементов.

Механические показывающие манометры

Многие манометры с трубчатой пружиной фактически являются устройствами прямого преобразования. Это значит, что давление преобразуется в смещение чувствительного элемента и контактирующего с ним механического устройства.

На схеме штуцер размещен радиально, однако производят также манометры с осевым расположением штуцера

Под воздействием давления перемещается свободный конец пружины, поводок воздействует на зубчатый сектор, происходит поворот шестерни и показывающей стрелки.

Пружинные показывающие манометры производятся с диапазоном измерения от 0,1 до 103 Мпа и имеют различные классы точности. Образцовые модели выпускают с классами точности 0,15; 0,25; 0,4. Измерители рабочей категории повышенной точности – 1 и 0,6. Рабочие общетехнические – с классами точности 1,5; 2,5; 4.

Манометры электроконтактного действия

Конструктивно является доработкой показывающего манометра. Суть работы заключается в том, что при достижении стрелкой порогового значения давления происходит замыкание сети.

В конструкцию показывающего манометра дополнительно встроены стрелки с поджатыми электрическими контактами, которые располагают напротив сигнализируемых значений

Электрическая цепь замыкается и срабатывает сигнализация, когда показывающая стрелка достигает одной из стрелок с контактами. Класс точности таких манометров 1,5. Диапазон измерения соответствует стандартным значениям.

Для обеспечения сигнализации или с целью позиционного регулирования применяют реле давления с маркировкой РД. Они измеряют давления в диапазоне от 12 до 1600 кПа. Реле настраивают на верхний и нижний предел активации по показаниям контрольного прибора, и оно имеет разрывную мощность в 10 Вт.

Самопишущие модели манометров

Промышленность выпускает манометры с встроенной системой считывания показателей, которая фиксирует значения на дисковой диаграмме так, чтобы затем можно было проследить динамику показателей. Один оборот может совершаться за 8, 12, 24 часа. Движение происходит за счет электродвигателя или часового механизма.

Работа манометрического самописца основывается на передаче сигнала трубчатой пружиной большого диаметра, которая имеет тяговое усилие. Она передает движение от чувствительного элемента к системе индикации. Устройства с маркировкой МТС фиксируют значения избыточного давления.

Такие устройства предполагают контроль со стороны оператора и имеют классы точности 1; 1,5; 2,5.

Сильфонные чувствительные элементы применяются в самопишущих дифманометрах, которые дополнительно могут оснащаться устройством сигнализации и преобразователем пневматического действия. Такие приборы измеряют давление в диапазоне от 6,3 кПа до 0,16 Мпа и имеют классы точности 1; 1,5.

Грузопоршневой тип манометров

Такие манометры часто используют как эталон при поверке других измерительных приборов. Их диапазон измерений весьма широк. В зависимости от конструкции прибора он может начинаться с серьезных значений разрежений, а заканчиваться избыточностью до 2500 МПа. Класс точности достигает максимальных значений вплоть до 0,0015.

Каждый раз при воздействии на измерительный прибор нагрузки сверх положенной нормы он теряет в длительности своего срока службы и в точности измерений

Принцип работы заключается в удержании цилиндра в поршне в конкретном состоянии в то время как с одной стороны воздействуют калибровочные грузы, а с другой измеряемое давление. В зависимости от веса грузов судят о величине созданного давления.

Основной рабочий элемент прибора — это измерительная колонка. В зависимости от качества ее производства, точности и чистоты соединений изменяется и величина погрешности.

Наименьшую погрешность измерения имеют ГПМ, работающие на газу. Однако такие устройства стоят в разы больше из-за особенностей своей конструкции и необходимости фильтрации газа от инородных частиц

Функционально грузопоршневой манометр состоит из приспособления создания давления, измерительной системы и грузов. Устройство оснащается вращательным механизмом для повышения и понижения давления, а также вентилем сброса давления.

Широко используются манометры с неуплотненным поршнем. В них между поршнем и цилиндром есть зазор. Емкость под поршнем заполнена маслом, которое под давлением вливается в зазор и смазывает трущиеся поверхности.

Электрический измеритель газообразной среды

Такие манометры применяются для преобразования прямого или косвенного давления газа в электрический параметр. Наиболее часто встречающимися манометрами такого типа являются: тензорезистивные, емкостные и приборы сопротивления. Давление измеряется в диапазоне от 100 Па до 1000 МПа. Приборы изготавливаются с классами точности от 0,1 до 2,5.

Работа манометров, действующих на основе тензорезистивного эффекта заключается в изменении значения сопротивления проводника по причине деформации. Измеряют давление в диапазоне от 60 до 10⁸ Па с минимальной погрешностью.

Фланцевое крепление датчика и особая конструкция прибора позволяет считывать данные о давлении в особо агрессивных средах с температурой до 300 °С. Применяются для измерения давления в системах с быстротекущими процессами.

Схема работы манометров сопротивления основывается на зависимости сопротивления проводника от давления. Обычно такой тип устройств используют для измерения давления особо высокого уровня свыше 100 МПа

Чувствительным элементом в таком приборе выступает манганиновая проволока, сопротивление которой легко измеряется уравновешенным мостом.

Работа емкостных манометров основывается на воздействии давления на мембрану, которая представляет собой подвижный электрод. Когда мембрана перемещается, следует изменение емкости преобразователя. Характеризуются значительными температурными погрешностями.

В емкостных манометрах прогиб мембраны определяется электрической схемой. Такие приборы применяются в системах с быстрыми перепадами давления.

Жидкостные измерительные приборы

Определение давления этими приборами происходит путем уравновешивания определяемого давления давлением, формируемым столбом жидкости. Таким способом можно измерить небольшое избыточное давление, атмосферное давление, уровень разрежения, разность давлений.

Данную группу представляют U-образные манометры, которые состоят из сообщающихся сосудов, а давление определяется по уровням жидкости; компенсационные микроманометры; чашечные манометры, у которых вместо второй трубки используется резервуар; поплавковые, колокольные и кольцевые дифманометры.

Двухтрубные манометры позволяют измерять разности давлений. В этом случае к каждой из трубок подводят давления, которые необходимо измерить

В жидкостных измерительных приборах рабочая жидкость является аналогом чувствительного элемента.

Дифманометры обычно оснащены сигнализаторами, счетчиками расхода, регуляторами и записывающими устройствами. Диапазон измерений от 10 до 10⁵ Па. В зависимости от жидкостей, заполняющих прибор, меняется предел измерений.

Деление по функциональному назначению

По назначению выделяют следующие виды манометров, используемых для измерения давления газа:

• общетехнические;
• эталонные;
• специальные.

Рассмотрим особенности каждого вида.

Манометры общетехнического назначения

Этот вид манометров производят с целью измерения значений вакуумметрического и избыточного давления в общетехнических целях. Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.

Давление в таких приборах оказывает воздействие на трубку изнутри и вызывает смещение незакрепленного конца. С ним взаимодействует механизм, который двигает стрелку

Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 °C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.

Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с частотой в интервале от 10 до 55 Гц, а также амплитудой смещения максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.

Цифровые манометры имеют небольшие размеры, характеризуются высокой точностью измерения и длительным сроком службы. При этом такие устройства можно калибровать

Набирают популярность газовые манометры общетехнического назначения с электронной платой, на которой отображаются данные проведенных измерений. Они нередко оснащаются преобразователями, что автоматизирует технологические процессы. Значения давления отображаются на электронном циферблате.

Группа специальных манометров

Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным сплавам, поэтому для работы с ними требуется использовать устойчивые материалы.

Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.

Пропановые манометры окрашиваются в красный цвет, имеют стальной корпус и характеристики общетехнических манометров. Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от – 50 до + 60 °С. Температура рабочей среды до + 150 °С. Нередко входят в комплектацию с баллонными редукторами.

Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.

При наличии серьезных динамических нагрузок манометры заливаются глицерином или силиконом

Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих ацетилен системах. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от – 40 до + 70 °С.

Водородный манометр окрашивается в темно-зеленый цвет. Манометр для иных горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.

Эталонные устройства для измерения давления

Этот тип манометров предназначен для проверки, калибровки и настройки других приборов в целях обеспечения максимально высокой точности измерений. Такие устройства отличаются более высоким классом точности в сравнении с общетехническими. Рабочие эталоны делятся на три разряда.

Контрольные манометры, используемые в целях контроля достоверности показаний измерительных приборов по месту установки, также называют манометрами повышенной точности. Рабочий диапазон измерения от 0-0,6 до 0-1600 бар для газообразных сред.

Манометры для обычных и должны проходить процедуру поверки не реже одного раза в год, если иные сроки не указываются в документах к прибору. Поверку осуществляют аккредитованные метрологические организации, обладающие статусом юридических лиц. После поверки выдается свидетельство и ставится клеймо.

Прибор необходимо снять с баллона и отнести в метрологическую службу. Там поверители и калибровщики с помощью набора эталонов и вспомогательных приборов на протяжении примерно 10 дней проведут поверку

Передаточные механизмы в эталонных манометрах обрабатываются с повышенной частотой зубчатого зацепления. Они характеризуются минимальным трением в стрелочном механизме, а также высокой чувствительностью внутренних элементов.

Образцовые манометры, с классом точности 0,4 имеют шкалу из 250 единиц, с классом точности 0,15 или 0,25 имеют шкалу из 400 единиц с ценой деления 1 единица. Эксплуатация устройства возможна при различной температуре в зависимости от наполнителя корпуса. Идеальная рабочая температура составляет 20 °С.

Со спецификой проведения заправки газовых баллонов ознакомит . Прочитать ее стоит всем владельцам загородной собственности, не подключенной к централизованному газоснабжению.

Выводы и полезное видео по теме

Принцип работы пружинного манометра:

Характеристика и сферы применения манометра:

Манометры выпускают для решения разных задач. Наибольшей популярностью пользуются общетехнические виды, применяемые на мелких производствах, различными фирмами при работе с газовым оборудованием и системами. Электроконтактные манометры — это устройства, сигнализирующие о достижении критического значения.

Для поверки и юстировки манометров применяют эталонные манометры. Специальные манометры производят для измерения давления конкретной газообразной среды. Среди них пользуются большой популярностью пропановые манометры, которые часто устанавливают в комплекте с редуктором на газовых баллонах.

Хотите поделиться полезной информацией по теме статьи, задать вопрос или разместить фото? Оставляйте, пожалуйста, комментарии в находящейся ниже блок форме. Делитесь полезными сведениями и рекомендациями, которые могут пригодиться посетителям сайта.

Как выглядит манометр

Что такое манометр? Что он показывает и что измеряет?

Приходилось ли вам пользоваться манометром? Как нетрудно догадаться, это прибор, с помощью которого выполняются какие-то измерения. Но вот для чего и кому он нужен, знают не все. Итак, давайте разберемся, что такое манометр, что он измеряет и показывает.

Что означает слово «манометр»? Что такое манометр? Из чего состоит манометр? Для чего нужен манометр и где его используют? Что такое класс точности манометра?

Что означает слово «манометр»?

Как понятно из структуры слова, манометром называется измерительный прибор. Это слово образовано из греческого слова «μάνωσις», означающего «неплотный, разреженный», и приставки «…метр», которая обозначает любые измерительные приборы. Манометром измеряют неплотные вещества – жидкости и газы, а точнее, их давление.

Что такое манометр?

Как было сказано выше, манометр – это специальный прибор, который используется для измерения давления газов и жидкостей в сосудах или трубопроводах. По принципу работы он может быть:

— поршневым;

— жидкостным;

— деформационным;

— пьезоэлектрическим.

Недавние исследования выяснили, что первый манометр был изобретен знаменитым Леонардо да Винчи, который, как известно, не только писал картины, но еще был отличным механиком. Да Винчи провел полноценное исследование, посвященное измерениям свойств и движения воды, однако оно осталось неизвестным современникам и было опубликовано только в девятнадцатом столетии. Слава изобретателя манометра принадлежит другому итальянцу – Торричелли, который впервые измерил с помощью стеклянной трубки, заполненной ртутью, давление атмосферы Земли.

Из чего состоит манометр?

Разные типы манометров имеют различное устройство. Рассмотрим наиболее популярные из них.

— Главной частью деформационного манометра является упругий элемент, деформация которого приводит к отклонению стрелочного показателя по шкале, показывающей величину давления. В качестве упругого элемента используются пружины трубчатой формы, мембраны – как плоские, так и гофрированные, сильфоны и т.д. Принцип работы заключается в том, что рабочая среда воздействует на упругий элемент и деформирует его, заставляя смещаться в определенном направлении. Прикрепленный к нему поводок вращает ось с надетой на нее стрелкой, показывающей на шкале величину давления.

— Жидкостные манометры используют для измерения трубку определенной длины, заполненную жидкостью. Рабочая среда воздействует на подвижную пробку (поршень) в трубке, и по перемещению уровня жидкости появляется возможность судить о ее давлении. Жидкостные манометры могут быть однотрубными и двухтрубными – вторые используются для определения разницы давлений двух сред.

— Поршневой манометр состоит из цилиндра и вставленного внутрь поршня. С одной стороны на поршень действует давление рабочей среды- жидкости или газа, а с другой он уравновешен грузом определенной величины. Перемещение поршня из-за изменения давления приводит к перемещению бегунка или стрелки на шкале. — Пьезоэлектрические манометры используют пьезоэффект – появление электрического заряда в кристалле кварца вследствие механического воздействия. Основным достоинством этих приборов является отсутствие инерции, что важно для контроля быстро протекающих изменений давления рабочей среды.

Для чего нужен манометр и где его используют?

Манометр – один из наиболее широко используемых приборов, необходимых в любой отрасли, где используются газообразное и жидкое сырье или рабочая среда. Их применяют:

— в химической промышленности, где очень важно знать давление веществ, участвующих в процессах;

— в машиностроении, особенно при использовании гидродинамических и гидромеханических узлов;

— в автомобилестроении и самолетостроении, а также в ремонте и сервисе автомобильной и авиационной техники;

— в железнодорожном транспорте;

— в теплотехнике для измерения давления теплоносителя в трубах;

— в нефте- и газодобывающей сфере;

— в медицине;

— везде, где используются пневматические агрегаты и узлы.

Выпускаются манометры промышленного и бытового назначения. Бытовые приборы используются для контроля автономных отопительных систем, автолюбителями для измерения давления в шинах автомобиля и т.д.

Промышленные манометры отличаются высокой специализацией и в ряде случаев – высоким классом точности.

Что такое класс точности манометра?

Каждому манометру присваивается соответствующий класс точности, показывающий величину допустимой для этого прибора погрешности в измерении давления. Чем меньше число, которым выражается класс точности, тем более точным будет измерение. Наиболее распространены манометры с классом точности от 4,0 до 0,5 – рабочие приборы, и от 0,2 до 0,05 – образцовые, или поверочные манометры. Выбор прибора с тем или иным классом точности зависит от измеряемого объекта и протекающего процесса.

Манометры для измерения давления воды – устройство, виды и отличия от манометров для воздуха

Манометр – это прибор, позволяющий измерить давление в водной системе или среде. С помощью этого простого устройства можно получить точные показатели давления в любой точке трубопровода или насосного агрегата. Ниже изучим конструкцию, принцип работы и отличия между разными видами манометров.

Устройство манометра для измерения давления воды

Манометр для измерения давления воды в водопроводе обладает очень простой конструкцией. Прибор состоит из корпуса и шкалы, на которой указывается измеряемая величина. Внутри корпуса может быть расположена трубчатая пружина или двухпластинчатая мембрана. Также внутри устройства находится держатель, трибко-секторный механизм и упругий чувствительный элемент.

Принцип действия прибора основывается на уравновешивании показателей давления посредством силы деформации мембраны или пружины. В результате этого процесса упругий чувствительный элемент смещается, что приводит в действие показывающую стрелку устройства.

Классификация манометров по принципу работы

В наши дни работающие в условиях давления устройства используются практически во всех сферах жизнедеятельности человека. Следовательно, вместе с ними применяются и манометры, дающие точную информацию о показателях давления. При этом измерительные приборы могут отличаться между собой по конструкции и принципу действия. Имеющиеся на рынке устройства делятся на такие виды:

• Поршневые манометры – в их устройство входит цилиндр, внутри которого располагается поршень. При работе на одну часть поршневого насоса действует рабочая среда – газ или жидкость, а с другой – давление груза определенной величины. Вместе с перемещением бегунка в действие приводится стрелка на шкале прибора;
• Жидкостные манометры – в их конструкцию входит трубка, внутри которой находится жидкость и подвижная пробка. В процессе использования жидкостного манометра рабочая жидкость воздействует на пробку, в результате чего меняется уровень жидкости внутри трубки. В этот момент начинает двигаться стрелка прибора;
• Деформационные манометры – внутри таких приборов располагается мембрана, деформация которой приводит в действие указательную стрелку над шкалой устройства.

Современные манометры также делятся между собой на механические и электронные устройства. Механический манометр для насоса или системы водоснабжения имеет простую конструкцию, однако не может достаточно точно измерить давление. В конструкцию электронного прибора входит контактный узел, который более точно измеряет давление рабочей среды.

По способу использования манометры делятся между собой на такие виды:

• Стационарные – такие приборы монтируются и применяются только на определенном агрегате без возможности демонтажа измерительного устройства. Зачастую на используемом агрегате также применяется регулятор давления для воды с манометром;
• Переносные – эти измерительные приборы могут демонтироваться и использоваться для работы с разными агрегатами и в различных системах. Переносной прибор обладает меньшими габаритами.

Каждый из перечисленных видов приборов нашел свое активное применение. Многие из современных моделей используются в системе отопления частного дома или в квартире, другие – применяются для обслуживания крупных промышленных предприятий.

Чем отличается манометр для воды от манометра для воздуха?

Не знакомые с измерительными приборами люди часто не могут отличить манометр давления воды в системе водоснабжения от прибора, который используется для измерения давления воздуха и газа. Внешне оба эти устройства практически не отличаются друг от друга. Тем не менее, различие между ними все-таки есть. Разница между манометром для воды и воздуха заключается в конструкции и принципе их действия. В приборах для воды роль чувствительного элемента играет мембрана и сосуд с жидкостью. В воздушных манометрах чувствительным элементом служит трубчатая пружина, которая при работе заполняется газом или воздухом.

Как проверить давление воды без манометра?

Узнать показатели давления воды в трубопроводе можно без помощи манометра. Все, что для этого требуется – это использовать самодельное приспособление из прозрачного 2-метрового шланга, которое очень просто изготовить своими руками.

В основном, шланг применяется с целью получения замеров давления воды на выходе из крана. Чтобы узнать нужные показатели, один конец шланга вставляется в кран, а второй закупоривается пробкой. После этого в шланг нужно впустить немного воды.

Прежде, чем начать «эксперимент», потребуется выполнить 2 условия:

• Установить шланг в вертикальное положение;
• Переместить нижний конец шланга так, как указано в схеме.

Далее определить приблизительное давление воды можно по указанной формуле: P=Pатм*H0/h3, где:

• P – давление в системе, измеряемое в атмосферах;
• Pатм – давление, которое присутствует внутри шланга до момента открытия крана;
• H0 – высота воздушного столба внутри шланга до момента открытия крана;
• h3 – высота воздушного столба после заполнения шланга водой.

Нужно отметить, что собранное приспособление по принципу действия полностью повторяет обыкновенный жидкостный манометр.

Проверка давления исходя из расхода воды

Второй способ определения давления заключается в выполнении расчетов с использованием данных о количестве воды, вытекающей из крана. Помимо этих данных, также потребуется:

• Узнать конфигурацию трубопровода и определить, из какого материала он изготовлен;
• Рассчитать диаметр трубы;
• Определить интенсивность вытекания жидкости;
• Определить степень открытия крана.

Чтобы рассчитать давление, понадобится мерная 3-литровая емкость и секундомер. Емкость нужно подложить под кран и засечь время, за которое она полностью наполнится водой.

Определить приблизительное давление можно уже после выполненной операции, однако полученные результаты будут очень неточными. Ведь в любом случае банка будет полностью заполнена менее, чем за 10 секунд, из-за чего полученная величина давления будет значительно меньше, чем по регламенту. Тем не менее, отталкиваться всегда нужно от того, что 3-литровая емкость будет полностью заполняться водой за 7 и менее секунд. В таком случае давление внутри трубопровода будет наиболее приближенным к регламентированному.

Манометр автомобильный — основные виды и типы прибора для измерения давления (100 фото)

Соблюдение безопасности дорожного движения очень важно для всех без исключения: и для водителей, и для пешеходов. Но сегодня речь пойдет о таком важном аспекте в автомобильном деле, как давление в шинах, хотя не все водители отдают должное внимание данному вопросу и не знают как выбрать автомобильный манометр.

Техническое состояние автомобиля очень важно для его полноценного использования. Низкое или высокое давление в шинах также оказывает значительное влияние на устойчивость и передвижение автомобиля в общем. К тому же основной причиной повреждения шин является именно несоблюдение нормативного показателя давления в шинах.

При низком параметре давления автомобиль станет менее послушным в руках водителя, ухудшиться торможение, а расход топлива при этом станет заметно выше. Срок эксплуатации покрышек сократиться вдвое. Высокий показатель давления сделает автомобиль более податливым, но увеличит протяженность торможения и даст водителю возможность прочувствовать все неровности дорог.

Учитывая состояние экологии в больших городах и стоимость топлива, можно сделать вывод, что правильное давление в шинах поможет сэкономить 3% топливных ресурсов и сократить выбросы.

Виды манометров автомобильных

Манометры можно разделить на следующие виды:

• общетехнического предназначения.
• электроконтактные (с электросигнализацией), способны регулировать среду подвергаемую измерению, так как оснащены соответствующим механизмом (либо на основе приставки, либо с применением микровыключателей).
• специальные, предназначаются для измерения показателей давления аммиачных, ацетиленовых, водородных и кислородных газов.
• образцовые, в основном используются для проведения испытаний, поверочных и калибровочных работ приборов давления.
• судовые, используются в морской и речной транспортной отрасли для определения давления дизельного топлива, масла, мазута, воды, газа и пара.

На фото в нашей галерее представлены некоторые виды автомобильных манометров.

Типы манометров

Кроме разделения на виды манометры классифицируют по типам:

• Жидкостные. В основном применяются в лабораториях для определения параметров давления.
• Поршневые, помогают качественно померить давление и разрядить жидкости, пар и газ (в том числе кислород, ацетилен и хладоны).
• Деформационные. Считаются самой большой группой приборов для осуществления измерений давления в шинах. Способны к измерениям деформационных показателей пружин, мембран и пр.
• Деформационные. В данном случае показатель давления равняется силе упругости пружинного элемента, в результате чего деформация и будет являться мерой давления, которую нужно определить.
• Трубчатые, имеют вид спирали в форме цилиндра из плоской трубки. Служат для определения показателей давления газообразных и жидких веществ.
• Мембранные, предназначены для определения параметров незначительного избыточного давления жидкостей, газов и вязких веществ (сиропа из сахара, купажа, мазута и т. д.).
• Сильфонные, представляющие собой емкость в форме цилиндра с тонкими стенками и гофрами.
• Цифровой, все показания передает на жидкокристаллический экран, имеет высокий уровень правильности определения параметров давления. К недостаткам можно отнести не долгий срок работоспособности батареек, которые придется часто менять.
• Аналоговый, самые надежные типы автомобильных манометров. Устройство имеет шкалу с разметкой и стрелкой, показывающей значение давления в шине.

Рекомендации по эксплуатации приборов

Для правильной эксплуатации прибора и качественного определения давлению необходимо воспользоваться следующими рекомендациями:

Устраивайте проверку давления в шинах 1 раз в 14 дней или хотя бы 1 раз в месяц, тогда шины будут служить дольше и в лучшем состоянии.

Измеряйте давление при низкой температуре колес, иначе давление будет показывать повышенное значение. Загруженность автомобиля также влияет на показания давления.

При установке нестандартных шин стоит воспользоваться прилагаемой к ним инструкцией или рекомендациями производителей.

Устанавливайте давление в шинах в зависимости от планируемых поездок. Для передвижения по бездорожью за городом стоит немного снизить показатель давления. После чего в городских условиях его можно восстановить.

Фото манометров автомобильных

Также рекомендуем посетить:

Технический манометр: подробно простым языком

Манометр технический — простой и точный прибор для измерения давления. Он может быть использован для измерения вакуума, давления выше атмосферного, разности давлений. Конструкция манометра определяет каким образом измеряется каждое из видов давления.

Пожалуй, в быту самыми известными манометрами будут: манометр для измерения артериального давления и манометр для измерения давления автомобильных шин.

Принцип работы технического манометра

Принцип действия манометра основан на том, что столб жидкости определенной высоты обладает определенным давлением. Изменение величины жидкостных столбов при приложении на прибор источника давления используется как показатель изменения давления.

В качестве жидкости в манометрах большей частью используются ртуть и вода. Однако возможно использование других, специально приготовленных жидкостей, например, специального масла. В бесцветные жидкости для удобства в работе обычно добавляется краситель. Влияние веса красителя ничтожно и в расчет не принимается.

Как пользоваться техническим манометром

Основные операции по использованию манометра включают в себя проверку его состояния, обнуление, приложение давления и снятие показаний. Если жидкость в манометре загрязнилась, ее следует заменить, иначе это снизит точность производимых измерений.

Следует также проверять наличие в манометре достаточного количества жидкости для измерения давления. Если жидкости недостаточно, следует произвести ее долив в соответствии с инструкциями изготовителя прибора.

Все манометры должны быть нивелированы по уровню до проведения измерений. Без этого измерения будут неточными. В большинстве наклонных манометров имеется специальное устройство для нивелирования прибора. Устройство поворачивается до тех пор, пока пузырек в указателе уровня не примет правильного положения.

Для того, чтобы обеспечить точность, на манометре должен быть установлен эталонный нуль до того, как будет приложено давление и сняты показания. Эталонный нуль манометра выполнен в виде ручки, которая делает возможным установку нулевой отметки на шкале в соответствии с уровнем жидкости.

Эти приготовления помогут обеспечить нормальное функционирование манометра. Далее прикладывается давление и производится снятие нужных показаний.

Как читать показания манометра

После выполнения подготовительных операций можно переходить непосредственно к считыванию показаний манометра. На рисунке ниже показаны уровни водяных столбов для двух типов трубок. Открытая поверхность жидкостного столба называется мениском. Вид поверхности жидкости, показанный на рисунке, называется вогнутым мениском: центр этой поверхности расположен ниже ее внешних краев. Вода всегда образует вогнутые мениски.

На практике считывание показаний уровней для вогнутых менисков всегда производится со дна, т.е. низшей части мениска.

Существует так же и выпуклый мениск. Центр его выше, чем внешние края. Ртуть всегда образует выпуклые мениски. Считывание показаний при выпуклом мениске всегда производится с верхней точки.

Производитель манометров | Технологические инструменты

Предлагаемый нами ассортимент не уступает по качеству нашей продукции. От промышленных термометров и мембранных разделителей до клапанов и цифровых манометров – мы предлагаем исключительные приборы, необходимые для широкого спектра применений в различных отраслях промышленности. Наше быстрое выполнение заказов и внимательное обслуживание клиентов еще больше улучшат ваш опыт покупок.

НАШИ ТОВАРЫ

Наш выбор технологических инструментов не имеет себе равных, а наша немедленная доступность продукции выделяется из общей массы.Вам нужны промышленные манометры? Мы предлагаем, среди прочего, приборы из нержавеющей стали, аммиака, промышленные и сверхмощные манометры. В наш обширный выбор также входит ряд специальных измерительных приборов.

Возможно, цифровые манометры лучше подходят для вашего применения? Мы также позаботимся о вас. Наши манометры серии DPG специально разработаны для снижения энергопотребления.

Ваши потребности выходят за рамки манометров? У нас есть термометры, санитарные, фланцевые, литые, резьбовые и полипропиленовые мембранные разделители, промышленные защитные гильзы и широкий ассортимент принадлежностей.

Мы понимаем, что каждая отрасль уникальна и что у каждого приложения есть свои требования. Компании, работающие в самых разных отраслях, таких как сантехника и климатизация, продукты питания и напитки, нефть и газ, рассчитывают на то, что мы предоставим им превосходные приборы для измерения температуры и давления. Наш широкий выбор качественной продукции отвечает на ваш звонок.

ПОСТАВЛЯЕМ ВАС ПЕРВЫМ

Причина, по которой мы поставляем так много продуктов, проста: мы хотим быть уверены, что сможем удовлетворить ваши потребности.Изучив наш ассортимент продукции, вы увидите, что наше стремление предлагать широкий ассортимент товаров для немедленной доставки отражается в товарах, которые мы продаем.

Если вы сопоставите наш обширный выбор с нашим 24-часовым обслуживанием, быстрым выполнением заказов и непревзойденной доступностью, вы получите выигрышную комбинацию, которую сложно превзойти. Ознакомьтесь с нашим полным ассортиментом продукции PIC сегодня или свяжитесь с нами для получения более подробной информации. Вы не будете разочарованы.

DPG Цифровые манометры серии

На главную »Манометры» Цифровые манометры »Серия DPG – Цифровые манометры

Набирать номер

2 ½ дюйма (63 мм)
3 дюйма (76 мм)

смачиваемые части

Нержавеющая сталь

Диапазон давления

В перем. Тока до 5000 фунтов на кв. Дюйм

точность

0.25% диапазона на 3 ”ASME B40.1 Grade 3A

температура окружающей среды

Сухой = от 14 ° F до 140 ° F

Доступные опции

Сертификат точности, отслеживаемый NIST
Защитный резиновый чехол
Специальный размер присоединения

PIC Gauges Датчики давления и температуры

Нижнее крепление, для тяжелых условий эксплуатации, легко читаемый манометр со съемным задним фланцем.Подходит для воздуха, воды, масла, газа или любых других сред, не вызывающих коррозию медного сплава, внутренних деталей из медного сплава (точность = 1% диапазона)

Начинается с: 60,03 долл. США

Нижнее крепление, заполнение глицерином, корпус и лицевая панель из нержавеющей стали, внутренние детали из медного сплава (точность = 3-2-3% диапазона для циферблатов 1 ½ “и 2″ и 2-1-2% диапазона для 2 ½ ” И размер циферблата 4 дюйма)

Начинается с: 13 долларов. 75

Крепление по центру сзади, заполнение глицерином, корпус и лицевая панель из нержавеющей стали, внутренние детали из медного сплава (точность = 3-2-3% диапазона для циферблатов размером 1 ½ “и 2″ и 2-1-2% диапазона для 2 ½ ” И размер циферблата 4 дюйма)

Начинается с: 13 долларов.75

U-образный зажим на панели, заполнение глицерином, корпус и лицевая панель из нержавеющей стали, внутренние детали из медного сплава (точность = 3-2-3% диапазона для циферблатов 1 ½ “и 2” и 2-1-2% диапазона для 2 Размеры циферблата ½ “и 4”)

Начинается с: 19 долларов.83

Производители манометров | Поставщики манометров

Список производителей манометров

Многие типы устройств измерения давления преобразуют свои показания в электрические сигналы, которые могут отображаться устройством сбора данных (или DAQ). Хотя манометры могут отображать свои показания в цифровом виде, они примечательны тем, что могут напрямую измерять и отображать показания давления без обязательного преобразования такой информации в электронном виде.Манометры ценятся в промышленном мире за их простоту, точность, экономичность и низкие эксплуатационные расходы.

В определенном смысле происхождение манометров можно проследить до эпохи раннего Нового времени и научных открытий Евангелисты Торричелли, математика и физика из Италии. В 1644 году Торричелли обнаружил существование вакуума в природе, а также тот факт, что воздух имеет вес. Другие ученые, такие как француз Блез Паскаль, продолжали развивать открытия Торричелли.Однако манометры в том виде, в каком мы их знаем сегодня, по-настоящему не появились до промышленной революции. В 1840-х годах француз Эжен Бурдон начал поиск решения проблемы тревожного количества смертельных случаев, связанных с локомотивными двигателями, находящимися под высоким давлением. Результатом его усилий стало изобретение ширины колеи Бурдона в 1849 году. Хотя первоначально Бурдон был разработан для использования на железных дорогах, он непреднамеренно внес гораздо больший вклад в сферу промышленности в целом. Манометр Бурдона позволил промышленникам любого типа измерять гораздо более высокие уровни давления, чем это было возможно ранее, и открыл путь для дальнейшего развития манометров.Сегодня манометр Бурдона (подробнее обсуждается ниже) продолжает оставаться наиболее часто используемым типом манометра.

Измерение давления имеет решающее значение для безопасного и правильного функционирования многих типов промышленных систем (например, систем на водной основе, систем на масляной основе, систем на основе газа) и соответствующих промышленных продуктов (например, воды обогреватели, огнетушители, баллоны с медицинским газом и т. д.) Целые гидравлические системы были бы непредсказуемыми и ненадежными (и, следовательно, бесполезными) без точного способа измерения и регулировки давления.Измерение давления важно не только для поддержания механизмов, которые непосредственно работают при надлежащем контроле давления, но и для правильной работы механизмов, которые зависят от значений, связанных с контролем давления (например, расходомеры, где уровни давления влияют на скорость потока). Фактически, давление настолько важно для современной промышленности, что это одно из наиболее часто измеряемых явлений в торговле в целом. Чаще измеряется только температура.

Манометры могут изготавливаться из различных материалов, в зависимости от требований конкретного применения.Ниже приводится пара примеров.

• Многие манометры подвергаются воздействию агрессивных веществ или химикатов, включая те, которые используются в химической, нефтехимической, нефтеперерабатывающей, энергетической и обрабатывающей промышленности. Такие датчики должны быть устойчивыми к коррозии; скорее всего, из нержавеющей стали. С другой стороны, для манометров, которые будут работать только с некоррозионными жидкостями или газами, вероятно, будет достаточно конструкции из латуни или бронзы.

• Особые условия давления, в которых будет работать манометр, являются еще одним фактором при выборе материала.Сценарии высокого давления обычно требуют манометров, изготовленных из очень прочного материала, например стали. Напротив, сценарии низкого давления могут быть хорошо обслужены датчиками из бронзы или аналогичного материала.

Внутренние механизмы манометров обычно изготавливаются из таких материалов, как бериллиевая медь, фосфорная бронза, различные стальные сплавы и т. Д. Как правило, внутренние трубки внутри манометров (обсуждаемые в следующем разделе) подвергаются специальной форме термообработки, известной как весенний отпуск.Такая обработка увеличивает эластичность трубки, сохраняя при этом (более или менее) ее первоначальную форму.

Что касается фактического размера, манометры демонстрируют значительную изменчивость. Независимо от состава материала, стандартные и нестандартные манометры предназначены для использования в любом количестве ограниченных пространств или (с другой стороны) для достаточного охвата необычно большого резервуара.

(Относительная) простота манометров проистекает из того факта, что давление, измеряемое манометром, является единственным источником энергии, необходимым для работы манометра.В конце производственного процесса манометры калибруются в соответствии с показаниями давления «основного» манометра, который уже существует. Как только это будет выполнено, датчик будет готов к использованию. Манометры, как правило, могут быть установлены в различных точках гидравлической системы (например, рядом с портом давления гидравлического насоса, на автономном регуляторе в пневматической системе или системе сжатого воздуха и т. Д.). Иногда манометры могут даже измерять «подсхемы» внутри гидравлической энергетической системы, которые работают при других давлениях, чем остальная часть системы в целом (например,грамм. цепь, возникающая после редукционного клапана).

Существуют две основные группы манометров: аналоговые манометры и цифровые манометры. Это разделение важно учитывать, поскольку эти два типа датчиков работают и отображают информацию несколько по-разному. Аналоговые манометры – это «традиционные» манометры, которые отображают информацию с помощью стрелки, которая меняет положение на циферблате измерителя (пропорционально изменениям давления).

Аналоговые манометры

Ключевым компонентом аналоговых манометров является «трубка», о которой говорилось в предыдущем разделе.Эти типы манометров содержат некоторый тип внутренней эластичной камеры, которая каким-то образом связана с измеряемым давлением – и, таким образом, деформируется или иным образом перемещается при изменении давления, действующего на нее. Благодаря сложной системе шестерен (известной как механизм) камера аналогового манометра может преобразовывать движение, вызванное давлением, в движение иглы по шкале.

Эластичные камеры обычно бывают трех видов:

• Трубки Бурдона являются наиболее распространенным типом эластичных аналоговых камер.Трубка Бурдона – это эластичная С-образная камера, состоящая из одного из металлов, описанных в предыдущем разделе (например, меди, стали). Когда жидкость под давлением попадает в эту трубку, она разматывается или выпрямляется. Это разматывание трубки Бурдона приводит в действие механизм шестерни и вала, который, в свою очередь, перемещает стрелку на часовом дисплее манометра. Трубки Бурдона также могут иметь форму спиралей или спиралей. В целом, этот тип эластичной камеры представляет собой простой, но эффективный механический метод преобразования изменений давления в количественные показания на шкале.
• Сильфон – это эластичные камеры, которые расширяются и сжимаются, а не разматываются в ответ на изменения давления. Они состоят из тонкостенных трубок и почти всегда дополняются спиральной пружиной, которая увеличивает их усталостную долговечность.
• Мембраны или стопки (одиночные или составные) Эластичные камеры, состоящие из тонких металлических листов внутри чашки, известны как диафрагмы или стопки. Этот тип камеры перемещается при приложении давления к ее внутренней части. В отличие от сильфонов, в диафрагмах не используются поддерживающие пружинные конструкции.

Цифровые манометры
Хотя аналоговые манометры по-прежнему очень популярны, они все чаще заменяются цифровыми, которые легче считывать и точнее. В отличие от аналоговых манометров, цифровые манометры требуют для работы другого источника питания (например, батарей). Они прикреплены к дополнительному измерительному устройству, которое измеряет давление с помощью сложных датчиков и микропроцессоров. Как только это дополнительное измерительное устройство передает результаты обратно на манометр, манометр может отображать числовые показания.

Цифровые датчики работают либо с использованием тензометрической технологии, либо с использованием пьезоэлектрической технологии. Тензодатчики косвенно измеряют механическое давление, измеряя изменения удельного электрического сопротивления проводящих материалов. (Чаще всего это силикон, металлическая фольга или какой-либо тип пленки – поликремниевая пленка, толстая пленка, распыленная тонкая пленка и т. Д.) Когда давление механически деформирует камеру (обычно диафрагму) внутри датчика, изменяется удельное сопротивление тоже случаются. Эти изменения удельного сопротивления затем преобразуются в электронном виде и впоследствии отображаются. Цифровые манометры пьезоэлектрического типа работают аналогичным образом. Однако вместо измерения изменений удельного сопротивления пьезоэлектрические датчики измеряют электрические заряды, возникающие на них, пропорциональные механическим изменениям давления.

Для различных применений производители изготавливают много различных типов манометров. Примеры из них включают водяные манометры, воздушные манометры, масляные манометры, датчики температуры, газовые манометры, топливные манометры, манометры дифференциального давления и вакуумметры.Некоторые применения этих датчиков более очевидны, чем другие.

Манометры, классифицируемые по веществу, которое они измеряют

Водные манометры (естественно) контролируют давление в любой водной системе. Довольно часто их находят прикрепленными к резервуарам, где они контролируют давление воды внутри.

Манометры измеряют и отображают давление газа. Они особенно распространены на заводах и производственных объектах, где отслеживают расход как природного газа высокого, так и низкого давления, а также систем на основе пропана.Манометры давления топлива также проверяют уровни давления газа, но они делают это в контексте автомобилей. Они измеряют и отображают запас топлива или количество газа, оставшегося в баке автомобиля.

Воздушные манометры измеряют пневматическое давление в пневматическом оборудовании.

Манометры давления масла измеряют давление масла, циркулирующего в системе смазки.

Манометры, классифицируемые по определенным условиям, для которых они предназначены

Вакуумные манометры измеряют и отображают давление в сосудах или системах, погруженных в субатмосферную или вакуумную среду.Вакуумные среды особенно используются для создания низких температур.

Манометры предназначены для остановки и предотвращения возможных утечек. По существу, они разработаны с добавлением изолятора разделительной диафрагмы. Большинство их применений находят в перерабатывающей, фармацевтической, химической, нефтехимической промышленности и санитарии.

Некоторые манометры могут быть разработаны специально для измерения веществ, движущихся либо с исключительно высокими, либо с исключительно низкими скоростями. Манометры высокого давления важны для производства и промышленного применения, в частности, тех, которые связаны с гидравлическими технологиями высокого давления (например, гидродинамические насосы, гидроструйные насосы и машины для гидрорезки). Манометры низкого давления чрезвычайно точны и чувствительны, обычно они измеряют давление от десяти до пятнадцати фунтов на квадратный дюйм. Они особенно важны для приложений, которые имеют место в средах с частыми колебаниями давления.

Классификация по различным стандартам давления

До сих пор обсуждались только манометры, работающие по манометрическому давлению.Манометр, который измеряет манометрическое давление, использует окружающее атмосферное давление в качестве стандарта, по которому он измеряет. Однако это не единственный способ работы манометра. Основные исключения приведены ниже.

Манометры абсолютного давления измеряют давление относительно абсолютного вакуума. Это означает, что манометры абсолютного давления включают окружающее атмосферное давление в свои показания общего давления. Из-за названия стандарта, по которому они работают, манометры абсолютного давления обычно ошибочно идентифицируются как идентичные манометрам вакуума.Камеры мембранного типа обычно используются в манометрах абсолютного давления.

Герметичные манометры работают аналогично обычным механизмам манометрического давления. Однако вместо использования окружающей атмосферы в качестве стандарта для измерения давления герметичные манометры просто используют некоторую фиксированную величину давления, которая может не обязательно соответствовать окружающей атмосфере, для проведения измерений.

Манометры дифференциального давления немного отличаются от других манометров.Вместо того, чтобы измерять давление в целом, они измеряют разницу в давлении между двумя точками содержащейся жидкости или газа. Они популярны для применения в фильтрации.

Калибры, классифицируемые по типам приложений

Еще один способ приблизиться к классификации датчиков – сосредоточиться на конкретном применении, для которого используется датчик. Приведу лишь один пример: магнитогидравлические манометры – это особый тип манометра для проверки давления, в котором используется диафрагма и который измеряет статическое давление в сфере HVAC.Многие манометры предназначены для использования с определенным типом продукта. Единственным примером является использование индикаторов с круговой шкалой или весовых манометров для использования с консервными банками под давлением.

В большей степени, чем другие промышленные устройства, манометры часто используются в сочетании с дополнительными приборами, такими как датчики давления, преобразователи давления, преобразователи давления и переключатели. С добавлением этих устройств точность и прецизионность манометров увеличиваются, отображая более точные показания с меньшими пределами погрешности.Они также могут быть оснащены электрическими контактами, которые подают звуковой сигнал, включают сигнальные лампы или управляют клапаном или насосом. Двумя конкретными примерами принадлежностей, используемых для увеличения функциональности манометров, являются переходники контрольных точек и изоляторы манометров. Адаптеры контрольных точек подходят для манометров и позволяют привинчивать их к различным точкам в системе, обеспечивая широкий диапазон измерений испытательного давления без покупки нескольких отдельных манометров. Изоляторы манометров превращают манометр в механизм «включения / выключения» путем установки между манометром и его цепью; если кнопка не нажата, манометр не будет подвергаться воздействию и не будет показывать давление жидкости.

Многие аксессуары для манометров служат для защиты. Как сложные промышленные приборы, манометры сталкиваются с различными угрозами, такими как вибрация труб, конденсация воды и т. Д. Вышеупомянутый изолятор манометра также выполняет функцию безопасности, защищая внутренний механизм манометра от внезапных скачков давления. Демпферы выполняют аналогичную функцию, подавляя интенсивные колебания давления. Для защиты манометра от сильных ударов можно приобрести различные защитные кожухи, а для защиты манометров от коррозии или засорения доступны химические уплотнения.Хотя манометры, как правило, не требуют высокого уровня обслуживания, приобретение защитных принадлежностей – одна из лучших вещей, которые могут сделать пользователи манометров для защиты и продления срока службы манометра.

При выборе манометра для конкретного применения следует учитывать несколько факторов. Некоторые из основных соображений включают размер шкалы, размер соединения или порта, которые будет использовать манометр, единицы измерения, на которые способен манометр (например,грамм. PSI, мм рт. Ст., Па и т. Д.), Совместимость материала манометра с условиями эксплуатации (включая температуру, коррозионную активность и т. Д.). и должен ли датчик быть сухим или заполненным жидкостью (последний имеет тенденцию к более длительному сроку службы из-за амортизации).

Одним из наиболее важных факторов, которые следует учитывать, является диапазон давления манометра. Вообще говоря, вы должны использовать манометр, который может показывать как минимум вдвое большее значение ожидаемого рабочего давления. Это обеспечивает разумный запас прочности при использовании манометра.Как показывает практика, рабочее давление никогда не должно превышать трех четвертей диапазона показаний манометра.
Следствием практических правил, касающихся давления, является важность выбора манометров для конкретного применения. Например, в гидравлических системах должны использоваться только гидравлические манометры, предназначенные для работы в нормальных условиях в гидравлической среде.

Важно отметить, что различные типы камер, используемых манометрами, соответствуют различным идеалам, касающимся условий давления.Манометры типа Бурдона особенно полезны для сред со средним и высоким давлением. Однако они не подходят для сценариев низкого давления. С другой стороны, манометры, в которых используются сильфонные и мембранные камеры, хорошо подходят для измерения низких значений давления и постепенных изменений в них.

Для еще большей точности – а также большей скорости, надежности и долговечности – цифровые манометры следует использовать вместо аналоговых устройств (несмотря на их большую стоимость). Однако имейте в виду, что ограничения аналоговых устройств часто можно преодолеть с помощью множества принадлежностей, доступных для манометров.(Например, некоторые аналоговые манометры имеют оборудование для компенсации температуры и несколько размеров циферблата для повышения точности их показаний.)

Так как правильный выбор манометра зависит от множества факторов, инвестирование в поставщика качественных манометров является одним из лучших вариантов. манометр потребители могут сделать. Вам следует сосредоточиться на поиске авторитетного поставщика, который предлагает широкий спектр измерительных приборов и / или услуг (например, услуги по повторной калибровке). Работа с качественным поставщиком гарантирует, что вы сможете максимально повысить полезность и эффективность ваших манометров для ваших конкретных условий. заявление.

Манометр Информационное видео

Как работают манометры

Детали типичного манометра выглядят следующим образом:

Измерение давления в шинах с помощью манометра состоит из трех простых шагов:

1. Примите устойчивое положение, чтобы приложить манометр к штоку клапана.
2. Установите датчик, образуя хорошее уплотнение между датчиком и штоком и выпуская воздух из шины в датчик.Обратите внимание, как штифт внутри манометра прижимается к штифту клапана внутри штока клапана, чтобы выпустить воздух из шины.
3. Считайте давление по манометру.

Внутри трубки, составляющей корпус манометра, находится маленький герметичный поршень , очень похожий на поршень внутри велосипедного насоса. Внутренняя часть трубки гладко отполирована. Поршень изготовлен из мягкой резины, поэтому он хорошо прилегает к трубке, а внутренняя часть трубки смазана легким маслом для улучшения уплотнения.На рисунке ниже вы можете видеть, что поршень находится на одном конце трубки, а упор – на другом. Пружина проходит по длине трубки между поршнем и упором, и эта сжатая пружина толкает поршень к левой стороне трубки.

Забавная сферическая штучка на левом конце шкалы полая. Отверстие в сфере предназначено для контакта со штоком клапана шины. Если вы посмотрите в отверстие, вы увидите резиновое уплотнение и небольшой фиксированный штифт .Резиновое уплотнение прижимается к кромке штока клапана, чтобы предотвратить утечку воздуха во время измерения, а штифт вдавливает штифт клапана в штоке клапана, позволяя воздуху проходить в манометр. Воздух будет проходить вокруг штифта через полый канал внутри сферы в камеру поршня.

Когда манометр прикладывается к штоку клапана шины, сжатый воздух из шины врывается внутрь и толкает поршень вправо. Расстояние, которое проходит поршень, зависит от давления в шине.Сжатый воздух толкает поршень вправо, а пружина толкает назад. Манометр рассчитан на некоторое максимальное давление, и для примера допустим, что оно составляет 60 фунтов на квадратный дюйм. Пружина откалибрована так, что воздух под давлением 60 фунтов на квадратный дюйм перемещает поршень в крайний правый угол трубки, в то время как при давлении 30 фунтов на квадратный дюйм поршень перемещается наполовину вдоль трубки и так далее. Когда вы снимаете манометр со штока клапана, поток сжатого воздуха прекращается, и пружина немедленно толкает поршень обратно влево.

Чтобы вы могли считывать давление, внутри трубки находится калиброванный стержень :

Пружина не показана на этом рисунке, но калиброванный стержень помещается внутри пружины. Калиброванный шток располагается поверх поршня, но шток и поршень не соединены, и между штоком и упором имеется довольно плотная посадка. Когда поршень движется вправо, он толкает калиброванный шток. Когда давление сбрасывается, поршень перемещается назад влево, но шток остается в своем максимальном положении, что позволяет вам считывать давление.

Для получения дополнительной информации о манометрах и связанных темах перейдите по ссылкам на следующей странице.

Первоначально опубликовано: 1 апреля 2000 г.

Манометр | инструмент | Britannica

Манометр , прибор для измерения состояния жидкости (жидкости или газа), которое определяется силой, которую жидкость будет оказывать в состоянии покоя на единицу площади, например фунты на квадратный дюйм или ньютоны. на квадратный сантиметр.
