Современные радиоэлектронные устройства невозможно представить без микросхем – сложных деталей, в которые, по сути, интегрированы десятки, а то и сотни простых, элементарных компонентов.

Микросхемы позволяют сделать устройства легкими и компактными. Рассчитываться за это приходится удобством и простотой монтажа и достаточно высокой ценой деталей. Цена микросхемы не играет важной роли в формировании общей цены изделия, в котором она применяется. Если же испортить такую деталь при монтаже, при замене на новую стоимость может существенно увеличиться. Несложно припаять толстый провод, большой резистор или конденсатор, для этого достаточно владения начальными навыками в пайке. Микросхему же надо припаивать совсем иным способом.

Чтобы не произошло досадных недоразумений, при пайке микросхем необходимо пользоваться определенными инструментами и соблюдать некоторые правила, основанные на многочисленном опыте и знаниях.

Оборудование для пайки

Для пайки микросхем можно использовать различное паяльное оборудование, начиная от простейшего – паяльника, и заканчивая сложными устройствами и паяльными станциями с использованием инфракрасного излучения.
Паяльник для пайки микросхем должен быть маломощным, желательно рассчитанным на напряжение питания 12 В. Жало такого паяльника должно быть остро заточено под конус и хорошо облужено.

Для выпаивания микросхем может быть применен вакуумный оловоотсос – инструмент, позволяющий поочередно очищать ножки на плате от припоя. Этот инструмент представляет собой подобие шприца, в котором поршень подпружинен вверх. Перед началом работ он вдавливается в корпус и фиксируется, а когда необходимо, освобождается нажатием кнопки и под действием пружины поднимается, собирая припой с контакта.

Более совершенным оборудованием считается термовоздушная станция, которая позволяет осуществлять и демонтаж микросхем и пайку горячим воздухом. Такая станция имеет в своем арсенале фен с регулируемой температурой потока воздуха.

Очень востребован при пайке микросхем такой элемент оборудования, как термостол. Он подогревает плату снизу, в то время, как сверху производятся действия по монтажу или демонтажу. Опционально термостол может быть оснащен и верхним подогревом.

В промышленных масштабах пайка микросхем осуществляется специальными автоматами, использующими ИК-излучение. При этом производится предварительный разогрев схемы, непосредственно пайка и плавное ступенчатое охлаждение контактов ножек.

Подбираем паяльник

Если вы не занимаетесь радиоделом профессионально (скорее всего это так, иначе вы не изучали бы этот материал), у вас в арсенале обычный паяльник в одном экземпляре. О паяльной станции речь и вовсе не идет, поскольку это достаточно дорогой (хотя и очень удобный комплект). Но для начинающего мастера это излишество.

Вернемся к паяльникам. Классика — это нихромовый нагреватель и медное жало. На самом деле, это лучшее сочетание, но для ручного управления. Никакого контроля за температурой, плавный медленный нагрев. При этом медное жало отлично держит градус, и зачастую компенсирует теплоотвод в месте пайки. Еще одно преимущество — мягкий материал позволяет формовать любую конфигурацию наконечника. Можно буквально расклепать и выпилить жало под конкретный вид пайки.

Единственный недостаток — медь быстро выгорает, и такой тип жала фактически является расходным материалом. Его постоянно приходится обтачивать напильником.

Совет: прежде чем формировать кончик напильником, обязательно поработайте молотком. После уплотнения медного стержня он продержится дольше. Немного потерянного времени с лихвой компенсируется удобством работы.

На иллюстрации изображена классическая форма «отвертки». Универсальный кончик для большинства любительских работ.

Если ваш «нагревательный прибор» оснащен регулятором температуры — необходимо учитывать инертность меди. Заданную цифру он набирает медленно, и также неторопливо остывает.

Керамическое жало с серебряным напылением — это современный аксессуар. Если стоит вопрос, как работать с деталями SMD формата, или как выпаять микросхему из двухсторонней платы — это ваш вариант. Однако им не так удобно паять мощные теплоемкие провода и контакты.

Такой паяльник моментально греется, и на нем можно точно контролировать градусы (при наличии регулятора).

Способ нагрева может быть любым. Такой же керамический нагреватель, как и жало, или нихромовый. Еще на медных паяльниках применяются индукционные нагреватели, но это скорее экзотика.

В домашних условиях

Пайка микросхем в домашних условиях может потребоваться для ремонта сложной бытовой техники, материнских плат компьютеров.
Как правило, чтобы припаять ножки микросхемы, используют паяльник или паяльный фен.

Работа паяльником осуществляется с помощью обычного припоя или паяльной пасты.

В последнее время стал чаще применяться бессвинцовый припой для пайки с более высокой температурой плавления. Это необходимо для уменьшения вредного действия свинца на организм.

Какие приспособления потребуются

Для пайки микросхем, кроме самого паяльного оборудования, потребуются еще некоторые приспособления.

Если микросхема новая и выполнена в BGA-корпусе, то припой уже нанесен на ножки в виде маленьких шариков. Отсюда и название – Ball Grid Array, что означает массив шариков. Такие корпуса предназначены для поверхностного монтажа. Это означает, что деталь устанавливается на плату, и каждая ножка быстрым точным действием припаивается к контактным пятачкам.

Если же микросхема уже использовалась в другом устройстве и используется как запчасти, бывшие в употреблении, необходимо выполнить реболлинг. Реболлингом называется процесс восстановления шариков припоя на ножках. Иногда он применяется и в случае отвала – потери контакта ножек с контактными пятачками.

Для осуществления реболлинга понадобится трафарет – пластина из тугоплавкого материала с отверстиями, расположенными в соответствии с расположением выводов микросхемы. Существуют готовые универсальные трафареты под несколько самых распространенных типов микросхем.

Паяльная паста и флюс

Для правильной пайки микросхем необходимо соблюдать определенные условия. Если работа осуществляется паяльником, то жало его должно быть хорошо облужено.

Для этого используется флюс – вещество, растворяющее оксидную пленку и защищающее жало от окисления до покрытия припоем во время пайки микросхемы.

Наиболее распространенный флюс – сосновая канифоль в твердом, кристаллическом виде. Но, чтобы припаять микросхему, такой флюс не годится. Ножки ее и контактные пятачки обрабатывают жидким флюсом. Его можно сделать самостоятельно, растворив канифоль в спирте или кислоте, а можно купить готовый.

Припой в этом случае удобнее использовать в виде присадочной проволоки. Иногда он может содержать внутри флюс из порошковой канифоли. Можно приобрести готовый паяльный набор для пайки микросхем, включающий в свой состав канифоль, жидкий флюс с кисточкой, несколько видов припоя.

При осуществлении реболлинга используется паяльная паста, представляющая собой основу из вязкого материала, в которой содержатся мельчайшие шарики припоя и флюса. Такая паста наносится тонким слоем на ножки микросхемы с обратной стороны трафарета. После этого паста разогревается феном или инфракрасным паяльником до расплавления припоя и канифоли. После застывания, они образуют шарики на ножках микросхемы.

Характеристики

Технические характеристики, на которые следует обратить внимание при выборе инструмента:

• Мощность. В случае с паяльниками для схем значение мощности не должно превышать 10 Вт. Данный параметр влияет на работоспособность и сохранность электрических элементов. Такой подход используется при монтаже схемы. Если же происходит удаление элементов с платы и их сохранность не имеет значения, то большое значение мощности облегчит процесс.

Мощные приборы могут использоваться только опытными радиолюбителями, которые способны точно и быстро производить работу, не вызывая перегрева элементов.

Приборы различной мощности

• Напряжение, которое потребуется для работы. Большое напряжение от сети, равное 220 В, также может нанести вред деталям. По этой причине паяльник подключается через понижающий трансформатор, который в зависимости от модели выдает либо 12, либо 36 В. При выборе товара лучше всего брать комплект, куда уже входит трансформатор или блок питания, дабы не докупать его отдельно.
• Толщина наконечника также играет важную роль. У обычных инструментов она составляет около 5 мм. Для инструментов для микропайки нормальным считается значение до 3 мм. Сменные наконечники чаще всего имеются в продаже отдельно, но бывают комплекты, куда они тоже входят.
• Инструмент для пайки
• Вместе с паяльником неплохо приобрести различные принадлежности и инструмент. Если вы однажды поработали с хорошим инструментом, то потом вряд ли захотите работать с плохим. Поэтому лучше один раз купить хороший инструмент, чем несколько раз плохой.
• Для пайки понадобятся такие инструменты:
• – маленькие кусачки — для проводов, выводов деталей и снятия изоляции,
• – напильник — для зачистки жала паяльника,
• – пинцет — чтобы пальцы не обжигать,
• – медицинский скальпель или канцелярский нож,
• – игла от шприца с затупленным кончиком,
• – тонкое шило.
• По мере приобретения опыта в ремонте и изготовлении электронных схем этот ваш арсенал будет постепенно расширяться и модифицироваться.
• Как организовать рабочее место для пайки
• Хорошая мастерская, а особенно набор инструментов создаются годами. Тем более, когда приходит мастерство, то покупные инструменты уже не удовлетворяют нашим требованиям, приходится изготавливать инструменты своими руками. Но для этого нужно иметь не только рабочее место, но и соответствующее оборудование.
• Мастерская нужна не только для работ с электронными приборами и конструкциями, но и для общих домашних работ. Современные квартиры, как правило, не оставляют нам возможности оборудовать свое рабочее место в отдельной комнате, поэтому можно использовать любой свободный угол. Крепление полок к стене, планировка уголка и нижнего шкафа – дело вашей фантазии и умения.
• Для размещения инструмента можно использовать планки с постоянными магнитами или самодельный набор из магнитных дверных защелок. На поверхности стола оборудуйте специальное поле, покрытое асбестом — для работы с паяльником, кислотами и растворителями.
• Для особо мелких деталей одного назначения приспособьте пластмассовые коробочки для кактусов, склеенные (скрепленные) в наборную кассу. Или купите специальные емкости в специализированном магазине. Для деталей средней величины хорошо подходят прямоугольные коробочки из-под сметаны, которые имеют очень удобные бортики, хорошо входящие в специально прорезанные пазы. Микросхемы, кроме стандартных пластмассовых коробок, удобно хранить в листах пенопласта, вложенных в коробку из-под обуви.
• Шкафчики вверху и внизу могут вмещать в себя ЗИП, электродрель (малый сверлильный станок), ЛАТР, различные напильники, лобзик, малую ручную дрель, различные емкости с лаками, клеями, растворителями и хлорным железом. Особое место выделите для измерительных приборов, отдельно разместите малые тиски с наковальней, большие тиски и т. д.
• Позаботьтесь о емкости с низкими бортами и достаточно большой площадью для мусора — откусанных выводов и снятой оплетке. Очень хорошо для такого мусора подходит пластиковая одноразовая тарелка (не стоит касаться ее жалом разогретого паяльника!).
• Электропитание и освещение рабочего места
• Необходимо обязательно предусмотреть местное освещение рабочего места. Ранее у нас на сайте была опубликована статья с инструкциями по изготовлению мощного настольного светильника. Смотрите: вечная настольная лампа своими руками. Такой светильник идеально подходит для выполнения мелких работ с большой нагрузкой на зрение.
• Свет должен падать на плату так, чтобы рука с паяльником не закрывала его. Пульт электропитания в лаборатории должен обеспечивать: регулируемое напряжение постоянное (выпрямленное) и переменное 0 – 250 В (ЛАТР) питание для паяльника и любое нужное напряжение постоянного тока для питания любых электронных конструкций.

Газовый паяльник

Порядок проведения работ

Перед началом работ необходимо подготовить все инструменты, материалы и приспособления, чтобы они были под рукой.
При монтаже или демонтаже плату можно расположить на термостоле. Если для демонтажа используется паяльный фен, то для исключения его воздействия на другие компоненты, нужно их изолировать. Сделать это можно установкой пластин из тугоплавкого материала, например, полосок, нарезанных из старых плат, пришедших в негодность.

При использовании для демонтажа оловоотсоса процесс происходит аккуратнее, но дольше. Оловоотсос «заряжается» при очистке каждой ножки. По мере заполнения кусками застывшего припоя, его нужно очищать.

Есть несколько правил пайки, которые следует обязательно исполнять:

• паять микросхемы на плате надо быстро, чтобы не перегреть чувствительную деталь;
• можно каждую ножку во время пайки придерживать пинцетом, чтобы обеспечить дополнительный теплоотвод от корпуса;
• при монтаже с помощью фена или инфракрасного паяльника, необходимо следить за температурой детали, чтобы она не поднималась выше 240-280 °C.

Радиоэлектронные детали очень чувствительны к статическому электричеству. Поэтому при сборке лучше использовать антистатический коврик, который подкладывается под плату.

Как выпаять микросхему

Итак, в первую очередь нужно запомнить, как именно стояла микросхема. Чтобы не путаться в дальнейшем, следует знать, что у каждой микросхемы есть ключ, то есть, специальная метка, от которой происходит нумерация контактов. Во всех микросхемах нумерация выводов осуществляется против часовой стрелки.

Чтобы выпаять микросхему нам понадобится смазать контакты гелевым флюсом, после чего нагреть микросхему феном, при температуре 300-250 градусов.

После того, как припой начнёт расплавляться, нужно будет осторожно поддеть микросхему пинцетом, после чего аккуратно вытащить её из посадочного гнезда.

Зачем сушить чипы

Чипами называют микросхемы, заключенные в BGA-корпусах. Название, видимо, пошло еще от аббревиатуры, означавшей «Числовой Интегральный Процессор».

По опыту использования у профессионалов существует устойчивое мнение, что при хранении, транспортировке, пересылке, чипы впитывают в себя влагу и во время пайки она, увеличиваясь в объеме, разрушает деталь.

Действие влаги на чип можно увидеть, если нагреть последний. На поверхности его будут образовываться вздутия и пузыри еще задолго до того, как температура поднимется до значения, достаточного для расплавления припоя. Можно только представить, что же происходит внутри детали.

Чтобы избежать нежелательных последствий наличия влаги в корпусе чипа, при монтаже плат осуществляется сушка чипов перед пайкой. Эта процедура помогает удалить влагу из корпуса.

Термовоздушная паяльная станция

Назначение станции Quick 861DE ESD Lead – пайка (демонтаж и монтаж) BGA микросхем и SMD компонентов. Преимущества этой станции:

• три режима памяти СН1, СН2, СН3;
• высокая производительность “по воздуху”, Quick 861DE подойдет для пайки плат и телефонов и ноутбуков;
• стабильность температуры.

Что бы можно улучшить в конструкции станции, это регулировка температуры не кнопками, а вращающимися регуляторами, как на Quick 857D (W)+.

Quick 861DE ESD Lead

Про состав припоя

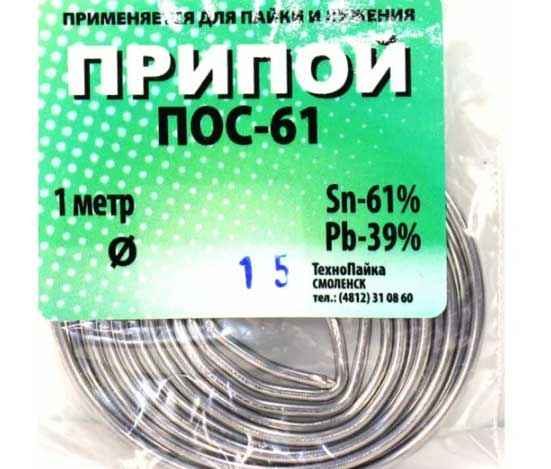

Название припоя оловянно-свинцовой группы говорит о содержании в нем олова. Например ПОС-40 содержит 40 % олова, а ПОС-61 — почти 61 % олова. Остальная часть состоит из свинца и дополнительных примесей. По внешнему виду можно на глаз прикинуть состав. Если припой ПОС более матовый и темный, то он больше содержит свинца. Если более светлый и блестящий — то больше олова. Лучше всего это познается в сравнении. Как выглядит лист олова и лист свинца смотрите на фото.
Прочность припоя зависит не только от легирования сплава, но и от паяемого металла. Например, для пайки меди или цинка в припой ПОС добавляют несколько процентов меди или цинка соответственно. Это снижает химическую эрозию металла и увеличивает поверхностную прочность соединения.

Припой. В чём отличия и какой выбрать

Для пайки соединений проводниковых материалов в зависимости от предельно допустимых рабочих температур и требуемой прочности паяного шва применяются мягкие и твердые припои. К мягким относятся припои с температурой плавления до 400 °C и к твердым — выше 500 °C. Припои, с температурами плавления в интервале, называются полутвердыми. Мягкие и полутвердые припои имеют предел прочности при растяжении до 50—70 МПа и применяются для пайки токоведущих частей, не являющихся одновременно несущими конструкциями машин или аппаратов. Пайка мягкими и полутвердыми припоями осуществляется паяльником или погружением деталей в расплавленный припой, соединяемые поверхности при этом предварительно обслуживаются, как правило, припоем той же марки Твердые припои имеют предел прочности до 500 МПа и применяются в качестве припоев 1 категории прочности при пайке токоведущих частей, быстроходных, допускающих высокий нагрев электрических машин и деталей, воспринимающих основную механическую нагрузку. Твердая пайка осуществляется электроконтактным способом, либо горелкой.

Расскажем о припоях, которые можно купить у нас.

Припой Sn99Ag03Cu07 flux SW32/2.5% флакон бессвинцовый изготавливается из сплава, содержащего 99% олова, 0,3% серебра и 0,7% меди. С температурой плавления 227 ℃, этот продукт подходит для распространенного способа пайки оплавлением.

Припой Sn62Pb36Ag2 flux PRO/3/2.5 флакон, Содержит 62% олова, 36% свинца, 2% серебра. Припой Sn43Pb43Bi14 1мм 100гр без канифоли (особолегкоплавкий). Рабочая температура при пайке: 175°C — 250°C. Состоит из Олова 43%, Свинца 43%, Висмут 14%.

Шарики BGA используются для пайки микросхем с BGA подошвой.

Для пайки алюминия к алюминию и алюминия к меди специально разработаны оловянно-цинковые сплавы:

Припой для пайки алюминия цинковый 2.0мм (низкотемпературный).

Припой медно-фосфорный Харрис 0% (Harris 0) применяется как заменитель серебряного припоя при высокотемпературной (более 450°С) пайке деталей из меди и её сплавов. Припой медно-фосфорный даёт высокую прочность шву, но не эластичен при низких температурах.

При пайке изделий из меди медно-фосфорным припоем флюс можно не использовать. Он обладает самофлюсующимися свойствами и высокой текучестью в расплавленном состоянии – фосфор защищает место соединения от окисления при нагреве, обеспечивает его хорошую смачиваемость вторым компонентом – расплавленной медью, и растворяет на поверхности трубок окисные пленки. Однако флюс необходим при пайке медно-фосфорными припоями деталей из латуни, бронзы и медно-никелевых сплавов. (Например

ЗИЛ 2 или ЗИЛ 4).

Для медно-фосфорных и серебряных припоев в качестве флюса применяют также буру в виде порошка или в смеси с поваренной солью. Для пайки стальных деталей медно-фосфорный припой не применяется по причине высокой хрупкости соединительного шва.

Припой Felder 2 представляет собой высококачественный тугоплавкий материал на базе меди и фосфора. Используется для паянных стыковок меди, латуни и бронзы. Цифра «2» в названии указывает на процентное содержание серебра – 2%. Он применяется для безфлюсовых соединений медных деталей, при монтаже жидкотопливного, газового оборудования, а также для узлов отопления и водоснабжения, где используются трубы, имеющие размер более 28×1.5 миллиметра.

Припой Castolin 5 тоже самое что Felder 2, с той лишь разницей, что в составе серебра 5%.
