Сварочный аппарат самодельный: инверторный, точечный, из микроволновки и другие

Содержание

инверторный, точечный, из микроволновки и другие

Сварочный аппарат является довольно востребованным устройством как среди профессионалов, так и среди домашних мастеров. Но для бытового использования порой нет смысла покупать дорогостоящий агрегат, поскольку он будет использоваться в редких случаях, например, если потребуется заварить трубу или поставить забор. Поэтому будет разумнее сделать сварочный аппарат своими руками, вложив в него минимальное количество средств.

Главной деталью любого сварочника, работающего по принципу электродуговой сварки, является трансформатор. Данную деталь можно извлечь из старой, ненужной бытовой техники и сделать из нее самодельный сварочный аппарат. Но в большинстве случаев трансформатору требуется небольшая доработка. Существует несколько способов, чтобы сделать сварочник, которые могут быть как самыми простыми, так и более сложными, требующими знания в радиоэлектронике.

Сварочный аппарат из микроволновки

Чтобы изготовить мини-сварочный аппарат, понадобится пара трансформаторов, снятых с ненужной микроволновой печи.

Микроволновку несложно найти у друзей, знакомых, соседей и т.д. Главное, чтобы она обладала мощностью в пределах 650-800 Вт, и в ней был исправен трансформатор. Если печка будет иметь более мощный трансформатор, то и аппарат получится с более высокими показателями тока.

Итак, трансформатор, снятый с микроволновки, имеет 2 обмотки: первичную (первичку) и вторичную (вторичку).

Вторичка имеет больше витков и меньшее сечение провода. Поэтому, чтобы трансформатор стал пригодным для сварки, ее требуется убрать и заменить на проводник с большей площадью сечения. Чтобы извлечь данную обмотку из трансформатора, ее необходимо спилить с обеих сторон детали с помощью ножовки по металлу.

Делать это нужно с особой аккуратностью, чтобы случайно не задеть пилой первичную обмотку.

Когда катушка будет спилена, ее остатки потребуется извлечь из магнитопровода. Эта задача намного облегчится, если просверлить обмотки для снятия напряжения металла.

Далее, с помощью сверла или зубила выбейте остатки намотки.

Проделайте такие же операции и с другим трансформатором. В итоге у вас получится 2 детали, имеющие первичную обмотку на 220 В.

Важно! Не забудьте удалить токовые шунты (показаны стрелками на фото ниже). Это процентов на 30 увеличит мощность аппарата.

Для изготовления вторички потребуется приобрести 11-12 метров провода. Он должен быть многожильным и иметь сечение не менее 6 квадратов.

Чтобы сделать сварочный аппарат, для каждого трансформатора потребуется намотать по 18 витков (6 рядов в высоту и 3 слоя в толщину).

Можно оба трансформатора мотать одним проводом либо по отдельности. Во втором случае катушки должны

соединяться последовательно.

Намотку следует делать очень плотной, чтобы провода не болтались. Далее, первичные обмотки нужно соединить параллельно.

Чтобы детали соединить вместе, их можно прикрутить к небольшому обрезку деревянной доски.

Если измерить напряжение на вторичке трансформатора, то в данном случае оно будет равняться 31-32 В.

Таким самодельным сварочником без труда варится металл толщиной 2 мм электродами с диаметром 2,5 мм.

Следует помнить, что варить таким самодельным аппаратом следует с перерывами на отдых, поскольку его обмотки сильно нагреваются. В среднем, после каждого использованного электрода аппарат должен остывать в течение20-30 минут.

Тонкий металл агрегатом, сделанным из микроволновки, варить не получится, так как он его будет резать. Для регулировки тока к сварочнику можно подключить балластный резистор или дроссель. Роль резистора может выполнить отрезок стальной проволоки определенной длины (подбирается экспериментально), который подсоединяется к низковольтной обмотке.

Сварочник на переменном токе

Это самый распространенный вид аппаратов для сварки металлов. Его просто изготовить в домашних условиях, и он неприхотлив в эксплуатации. Но главный недостаток аппарата – это большая масса понижающего трансформатора, который является основой агрегата.

Для домашнего использования достаточно, чтобы аппарат выдавал напряжение 60 В и мог обеспечить силу тока в 120-160 А. Поэтому для первички, к которой идет подключение бытовой сети 220 В, потребуется провод с сечением от 3 мм

2 до 4 мм². Но идеальный вариант — это проводник с сечением 7 мм². При таком сечении перепады напряжения и возможные дополнительные нагрузки аппарату будут не страшны. Из этого следует, что для вторички нужен проводник, имеющий 3 мм в диаметре. Если брать алюминиевый проводник, то расчетное сечение медного умножается на коэффициент 1,6. Для вторички потребуется медная шина с сечением не менее 25 мм²

Очень важно, чтобы проводник для намотки был покрыт тряпичной изоляцией, поскольку традиционная ПВХ оболочка при нагревании плавится, что может вызвать межвитковое замыкание.

Если вы не нашли провод с необходимым сечением, то его можно изготовить самостоятельно из нескольких более тонких проводников. Но при этом значительно увеличится толщина провода и, соответственно – габариты агрегата.

Первым делом, изготавливается основа трансформатора – сердечник. Его делают из металлических пластин (трансформаторной стали). Данные пластины должны иметь толщину 0,35-0,55 мм. Шпильки, соединяющие пластины, требуется хорошо изолировать от них. Перед сборкой сердечника просчитываются его размеры, то есть размеры “окна” и площадь сечения сердечника, так называемого “керна”. Для расчета площади используют формулу: S см² = a х b (см. рис. ниже).

Но из практики известно, что если сделать сердечник с площадью меньшей 30 см², то таким аппаратом будет сложно получить качественный шов из-за недостатка запаса мощности. Да и нагреваться он будет очень быстро. Поэтому сечение сердцевины должно быть не менее 50 см². Несмотря на то, что увеличится масса агрегата, он станет более надежным.

Для сборки сердечника лучше использовать Г-образные пластины

и размещать их так, как показано на следующем рисунке, пока толщина детали не достигнет необходимого значения.

Пластины по окончанию сборки необходимо скрепить (по углам) с помощью болтов, после чего зачистить напильником и заизолировать тканевой изоляцией.

Теперь можно начать намотку трансформатора.

В первую очередь, следует намотать первичку. Для ее изготовления потребуется сделать 215 витков.

Рекомендуется на 165 и 190 витке сделать ответвление. Чтобы это сделать, необходимо в верхней части трансформатора прикрепить пластину из текстолита. Все ответвления закрепляются на ней с помощью болтов. Но возле них следует ставить маркировку. Например, возле первого провода следует написать “Общий”, возле 2-го отвода – “165 виток”, возле 3-го – “190 виток” и возле 4-го – “215 виток”.
В дальнейшем это позволит регулировать силу тока. Если требуется повысить силу тока, то выбирается обмотка с меньшим количеством витков, и наоборот.
Далее, делается вторичная обмотка, состоящая из 70-ти витков.

Следует учитывать один нюанс: соотношение витков на сердечнике должно быть 40% к 60%. Это значит, что на стороне, где размещена первичка, должно быть меньшее количество витков вторички. Благодаря этому при начале сварки обмотка, имеющая больше витков, частично отключится из-за возникновения вихревых токов. При этом повысится сила тока, что положительным образом скажется на качестве шва.

Когда намотка трансформатора будет завершена, сетевой кабель подключается к общему проводу и к ответвлению 215 витка. Сварочные кабели подключаются к вторичной обмотке. После этого контактный сварочный аппарат готов к работе.

Аппарат на постоянном токе

Чтобы варить чугун или нержавейку, требуется аппарат постоянного тока. Его можно сделать из обычного трансформаторного агрегата, если к его вторичной обмотке

подсоединить выпрямитель.

Ниже приведена схема сварочного аппарата с диодным мостом.

Схема сварочного аппарата с диодным мостом

Выпрямитель собирается на диодах Д161, способных выдерживать 200А. Они обязательно должны быть установлены на радиаторах. Также для выравнивания пульсации тока потребуется 2 конденсатора (С1 и С2) на 50 В и 1500 мкФ. Данная электросхема также имеет регулятор тока, роль которого выполняет дроссель L1. К контактам Х5 и Х4 подсоединяются сварочные кабели (прямой или обратной полярностью), в зависимости от толщины соединяемого металла.

Инвертор из блока питания компьютера

Сварочный аппарат из блока питания компьютера сделать невозможно. Но использовать его корпус и некоторые детали, а также вентилятор вполне реально. Итак, если сделать инвертор своими руками, то его легко можно разместить в корпусе БП от компьютера. Все транзисторы (IRG4PC50U) и диоды (КД2997А) необходимо устанавливать на радиаторы без использования прокладок. Для охлаждения деталей желательно

использовать мощный вентилятор, такой как Thermaltake A2016.

Несмотря на свои небольшие размеры (80 х 80 мм), кулер способен развивать 4800 об/мин. Также вентилятор имеет встроенный регулятор оборотов. Последние регулируются с помощью термопары, которую нужно закрепить на радиаторе с установленными диодами.

Совет! В корпусе БП рекомендуется просверлить несколько дополнительных отверстий для лучшей вентиляции и отведения тепла. Защита от перегрева, установленная на радиаторах транзисторов, настроена на срабатывание при температуре 70-72 градуса.

Ниже приведена принципиальная электрическая схема сварочного инвертора (в большом разрешении), по которой можно сделать аппарат, помещающийся в корпусе БП.

Далее приведены схемы, для производства печатных плат, которые нужны, чтобы сделать инвертор.

На следующих фото показано, из каких комплектующих состоит самодельный инверторный сварочный аппарат, и как он выглядит после сборки.

Сварочник из электромотора

Чтобы изготовить простой сварочный аппарат из статора электродвигателя, необходимо подобрать сам мотор, отвечающий определенным требованиям, а именно, чтобы его мощность была от 7 до 15 кВт.

Совет! Лучше всего использовать двигатель серии 2А, поскольку в нем будет большое окно магнитопровода.

Раздобыть нужный статор можно в местах, где принимают металлолом. Как правило, он будет очищен от проводов и после пары ударов кувалдой раскалывается. Но если корпус изготовлен из алюминия, то чтобы извлечь из него магнитопровод, потребуется отжечь статор.

Подготовка к работе

Поставьте статор отверстием вверх и подложите под деталь кирпичи. Далее, сложите внутрь дрова и подожгите их. После пары часов прожарки магнитопровод легко отделится от корпуса. Если в корпусе имеются провода, то их также после термообработки можно вынуть из пазов. В результате вы получите магнитопровод, очищенный от ненужных элементов.

Данную болванку следует хорошо пропитать масляным лаком и дать ей просохнуть. Для ускорения процесса можно использовать тепловую пушку. Пропитка лаком делается для того, чтобы после снятия стяжек не произошло рассыпание пакета.

Когда болванка полностью высохнет, используя болгарку, удалите стяжки, распложенные на ней. Если стяжки не удалить, они будут выполнять роль короткозамкнутых витков и забирать мощность трансформатора, а также вызывать его нагрев.

После очистки магнитопровода от ненужных частей потребуется изготовить две торцевые накладки (см. рисунок ниже).

Материалом для их изготовления может послужить либо картон, либо прессшпан. Также нужно изготовить из данных материалов две гильзы. Одна будет внутренней, а вторая – наружной. Далее, нужно:

установить на болванке обе торцевые накладки;
затем вставить (одеть) цилиндры;
все эту конструкцию обмотать киперной или стеклолентой;
пропитать получившуюся деталь лаком и высушить.

Изготовление трансформатора

После проведения вышеописанных действий из магнитопровода можно будет изготовить сварочный трансформатор. Для этих целей понадобится провод, покрытый тканевой либо стеклоэмалевой изоляцией. Чтобы намотать первичную обмотку, потребуется провод диаметром 2-2,5 мм. На вторичную обмотку потребуется около 60 метров медной шины (8 х 4 мм).

Совет! Чтобы правильно рассчитать количество витков, необходимо иметь трансформатор на 12 В и амперметр, которым можно измерять переменный ток до 5 А.

Итак, расчеты делаются следующим образом.

На сердечник следует намотать 20 витков провода, имеющего диаметр не ниже 1,5 мм, после чего, нужно подать на него напряжения 12 В.
Измерьте ток, протекающий в данной обмотке. Значение должно быть около 2 А. Если получилось значение больше требуемого, то количество витков нужно увеличить, если значение меньше 2А, то уменьшить.
Подсчитайте количество получившихся витков и разделите его на 12. В результате вы получите значение, которое указывает, сколько нужно витков на 1 В напряжения.

Для первичной обмотки подойдет проводник диаметром 2,36 мм, который требуется сложить вдвое. В принципе, можно взять любой провод с диаметром 1,5-2,5 мм. Но прежде нужно просчитать сечение проводников в витке. Сначала нужно намотать первичную обмотку (на 220 В), а затем – вторичную. Ее провод должен быть изолированным по всей длине.

Если во вторичной обмотке сделать отвод на участке, где получается 13 В, и поставить диодный мост, то данный трансформатор можно использовать вместо аккумулятора, если требуется завести автомобиль. Для сварки напряжение на вторичной обмотке должно быть в пределах 60-70 В, что позволит использовать электроды диаметром от 3 до 5 мм.

Если вы уложили обе обмотки, и в этой конструкции осталось свободное место, то можно добавить 4 витка шины из меди (40 х 5 мм). В данном случае вы получите обмотку для точечной сварки, которая позволит соединять листовой металл толщиной до 1,5 мм.

Для изготовления корпуса использовать металл не рекомендуется. Лучше его сделать из текстолита или пластика. В местах крепления катушки к корпусу нужно проложить резиновые прокладки для уменьшения вибрации и лучшей изоляции от токопроводящих материалов.

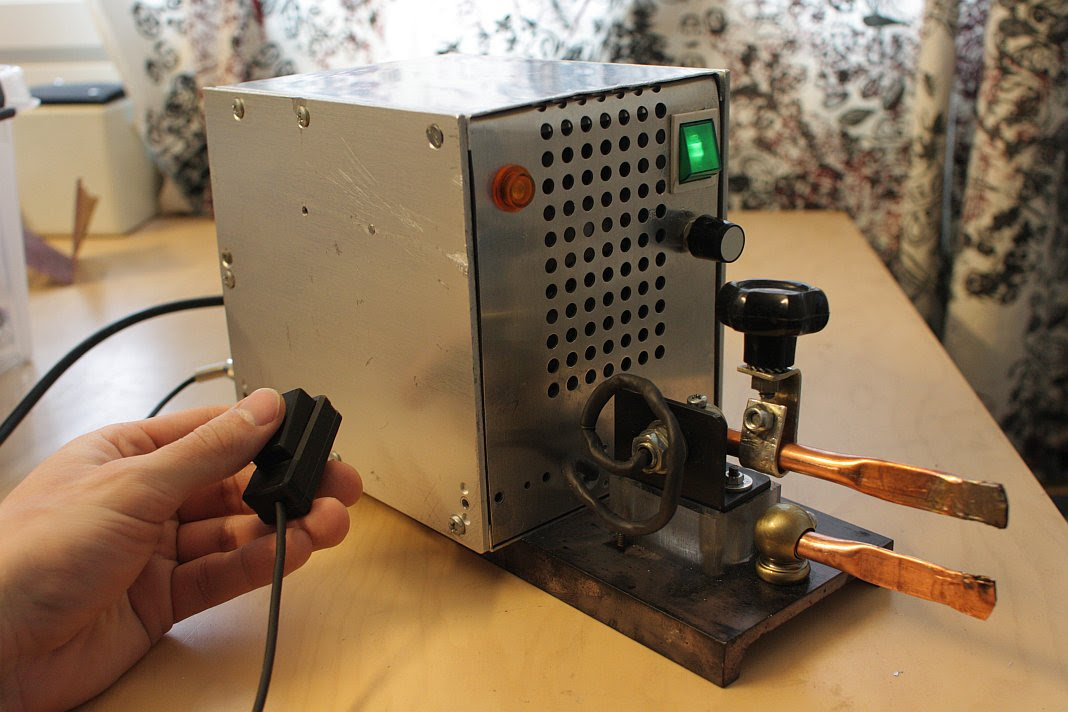

Самодельный аппарат точечной сварки

Готовый аппарат для точечной сварки имеет достаточно высокую цену, которая не оправдывает его внутреннюю “начинку”. Устроен он очень просто, и сделать его самому не составит большого труда.

Чтобы самостоятельно изготовить точечный сварочный аппарат, потребуется один трансформатор от микроволновки мощностью 700-800 Вт. С него нужно убрать вторичную обмотку способом, описанным выше, в разделе, где рассматривалось изготовление сварочного аппарата из микроволновки.

Аппарат для точечной сварки делается следующим способом.

Сделайте 2-3 витка внутри манитопровода кабелем с диаметром проводника не менее 1 см. Это будет вторичная обмотка, позволяющая получить ток в 1000 А.
На концах кабеля рекомендуется установить медные наконечники.
Если подключить к первичной обмотке 220 В, то на вторичной обмотке мы получим напряжение 2 В с силой тока около 800 А. Этого будет достаточно, чтобы за несколько секунд расплавить обычный гвоздь.
Далее, следует сделать корпус для аппарата. Для основания хорошо подойдет деревянная доска, из которой следует изготовить несколько элементов, как показано на следующем рисунке. Размеры всех деталей могут быть произвольными и зависят от габаритов трансформатора.
Чтобы придать корпусу более эстетичный вид, острые углы можно убрать с помощью ручного фрезера с установленной на него кромочной калевочной фрезой.
На одной части сварочных клещей необходимо вырезать небольшой клин. Благодаря ему клещи смогут подниматься выше.
Вырежьте на задней стенке корпуса отверстия под выключатель и сетевой провод.
Когда все детали будут готовы и отшлифованы, их можно покрасить черной краской или покрыть лаком.
От ненужной микроволновки потребуется отсоединить сетевой кабель и концевой выключатель. Также потребуется металлическая дверная ручка.
Если у вас дома не завалялся выключатель и медный прут, а также медные зажимы, то данные детали необходимо приобрести.
От медной проволоки отрежьте 2 небольших прутка, которые будут выполнять роль электродов, и закрепите их в зажимах.
Прикрутите выключатель к задней стенке корпуса аппарата.
Прикрутите к основанию заднюю стенку и 2 стойки, как показано на следующих фото.
Закрепите на основании трансформатор.
Далее, один сетевой провод подсоединяется к первичной обмотке трансформатора. Второй сетевой провод подсоединяется к первой клемме выключателя. Затем нужно прикрепить провод ко второй клемме выключателя и подсоединить его к другому выводу первички. Но на этом проводе следует сделать разрыв и установить в него прерыватель, снятый из микроволновки. Он будет выполнять роль кнопки включения сварки. Данные провода должны быть достаточной длины, чтобы ее хватило для размещения прерывателя на конце клещей.
Закрепите на стойках и задней стенке крышку аппарата с установленной ручкой.
Закрепите боковые стенки корпуса.
Теперь можно устанавливать сварочные клещи. Сначала просверлите на их концах по отверстию, в которые будут вкручиваться шурупы.
Далее, закрепите на конце выключатель.
Вставьте клещи в корпус, предварительно положив между ними для выравнивания квадратный брусок. Просверлите в клещах сквозь боковые стенки отверстия и вставьте в них длинные гвозди, которые будут служить в качестве осей.
На концах клещей закрепите медные электроды и выровняйте их так, чтобы концы стержней были друг напротив друга.
Чтобы верхний электрод поднимался автоматически, вкрутите 2 шурупа и закрепите на них резинку, как показано на следующих фото.
Включите агрегат, соедините электроды и нажмите кнопку пуска. Вы должны увидеть электрический разряд между медными стержнями.
Для проверки работы агрегата можно взять металлические шайбы и сварить их.

В данном случае результат оказался положительным. Поэтому создание точечного сварочного аппарата можно считать оконченным.

Как сделать сварочный аппарат своими руками?

Аппарат для сварки применяют при некоторых видах кузовных работ для соединения металлических деталей. Однако работы с использованием данных устройств производят обычно при наличии серьезных повреждений кузова, которые встречаются сравнительно редко. Поэтому приобретать новый относительно дорогостоящее устройство для разового использования нецелесообразно. Для бытового применения можно сделать сварочный аппарат своими руками.

Особенности

Нужно учитывать, что изготавливать сварочный аппарат самостоятельно выгодно только при наличии некоторых исходных составляющих. Это объясняется тем, что, хотя собрать простейшую модель рассматриваемого устройства несложно, материалы, требуемые для этого, весьма дорогостоящие. Поэтому если приобретать их по отдельности специально для изготовления данного прибора своими руками, по итоговой стоимости он может оказаться близок к новому фирменному инструменту, который, конечно, будет превосходить по техническим характеристикам самодельный сварочный аппарат.

Конструкция

Основу рассматриваемого инструмента составляет трансформатор, служащий источником энергии. Он представляет собой две катушки медного провода, намотанные на сердечник из металла. Причем катушки различаются по количеству витков. Та из них, которая подключается к электросети, называется первичной. Во вторичной катушке при этом возникает ток меньшего напряжения, но большего ампеража благодаря индукции.

Нужно учитывать, что сварочный аппарат, имеющий малую силу тока, производит низкокачественную сварку, в то время как чрезмерно большая сила тока приводит к сжиганию электродов и резке металла.

Сварочный аппарат можно оснастить трансформатором, например, от СВЧ-печи. Однако так как на его вторичной обмотке возникает напряжение около 2000 вольт, необходимо внести некоторые изменения в конструкцию своими руками с целью понижения напряжения, а именно сократить число витков.

Для понижения напряжения вторичную обмотку распиливают в двух местах и вытаскивают из катушки. При этом нужно соблюдать осторожность, чтобы не повредить первичную обмотку. Затем вторичную обмотку перематывают более толстым проводом либо проводом ПЭВ с эмалевой изоляцией или термобумагой толщиной 0,05 мм. Желательно использовать третий вариант, так как это позволяет избежать возникновения скин-эффекта, проявляющегося в случае применения обычного провода. Он состоит в вытеснении высокочастотных токов, что приводит к перегреву проводника.

Созданную обмотку покрывают тонкоизоляционным лаком. Такие параметры, как количество витков и толщина, вычисляют для каждой модели трансформатора. Однако выведены и оптимальные значения: толщина обмотки — 0,3 мм, ширина — 40 мм, толщина провода — 0,5-0,7 мм.

Если в наличии отсутствует трансформатор от СВЧ-печи или какого-либо другого прибора, можно собрать его своими руками. Для этого потребуется сердечник с поперечным сечением 25-55 см² из трансформаторного железа, отличающегося высокой магнитной проницаемостью, медный провод длиной в несколько десятков метров, изоляционные материалы.

Что касается провода, наилучшим вариантом считают термостойкий провод из меди со стеклотканевой, х/б или в крайнем случае резиновой изоляцией. Можно сделать изоляцию своими силами. Для этого нужно нарезать изоляционный материал полосками по 2 см и обернуть ими провод.

Окончательный этап – пропитка электротехническим лаком. Чем качественнее изоляция, тем ниже возможность перегрева инструмента. Параметры обмотки рассчитывают на основе технических характеристик прибора. Выходное напряжение холостого хода самодельного сварочного аппарата колеблется от 60 до 65 В, рабочее напряжение — от 18 до 24 В. При самой высокой мощности и электроде диаметром 4 мм мощность во вторичной обмотке составляет 3,5-4 кВт, в первичной — около 5 кВт, с учетом потерь. Ток при этом составляет около 25 А.

Количество витков определяют на основе напряжения с учетом площади сечения сердечника магнитопровода в 2 см. На 1 В при качественном проводе приходится 0,9 — 1,1 витков. Общее количество получают путем деления уровня напряжения на частоту. Таким способом рассчитывают показатели для обеих обмоток. На основе этого можно определить требуемую длину провода путем умножения длины одного витка на их общее количество. При этом нужно взять некоторый запас.

Перед намоткой катушек нужно сделать каркасы из текстолита или электротехнического картона, которые свободно надеваются на сердечник. Между первичной и вторичной намотками необходимо проложить изоляцию в виде стеклоткани, электротехнического или обычного картона.

Корпус

Сварочный аппарат следует оснастить корпусом, в который помещают трансформатор для сохранения от воздействия внешних факторов. При его выборе или изготовлении нужно учитывать, что из-за электромагнитного излучения для этого подходят не все материалы. Наилучшими вариантами считают цельновыгнутый жесткий стальной корпус либо корпус из диэлектрических материалов. Второй вариант сложнее найти или собрать своими руками, к тому же он менее прочен, однако позволяет избежать вибрации и потери энергии в конструктивных элементах трансформаторов, вызываемых вихревыми токами, которые возбуждаются сильными магнитными полями рассеивания вблизи обмоток.

В корпусах из прочих материалов данные отрицательные явления можно несколько снизить (на 30-50 % в зависимости от конструкции и материала корпуса), если сделать на корпусе продольные рассечки.

Большинство самодельных сварочных инструментов не имеет цельного корпуса. Это позволяет избежать таких проблем, связанных с ним, как вибрации, вихревые токи и потери энергии. Однако в таком случае сварочный аппарат подвержен воздействию внешних факторов, что приводит к резкому снижению надежности и безопасности работ. К тому же нужно учитывать, что вышеупомянутые потери составляют несколько процентов, что почти незаметно на фоне сопротивления в линиях электропередач и флуктации напряжения в сети.

Кроме того, желательно оснастить аппарат регулировкой вторичного напряжения для плавного регулирования сварочного тока. Это позволит скомпенсировать потери в проводах большой длины, что особо актуально при работе вдали от питающей сети. В фирменных инструментах присутствует ступенчатая регулировка напряжения путем переключения обмоток. Домашний электросварочный аппарат можно оснастить схемой выпрямления напряжения, построенной на тиристорах.

Вопрос надежности

Сварочный аппарат, сделанный своими руками, в большинстве случаев оказывается не таким надежным, как фирменный аналог. Поэтому при изготовлении следует принять некоторые меры по ее повышению.

Основным фактором, приводящим к преждевременному выходу из строя рассматриваемых устройств, считают перегрев. Для снижения возможности его возникновения, прежде всего, необходимо сделать эффективную изоляцию. Для этого требуются надежные обмоточные провода с плотностью тока до 5-7 А/кв.мм. Однако этого может оказаться недостаточно.

Для быстрого охлаждения провода нужно обеспечить взаимодействие с воздухом. Для этого в обмотках нужно сделать щели. После первого слоя провода и через каждые два последующих с внешних сторон вставляют гетенаксовые или деревянные планки 5-10 мм.

Таким образом обеспечивают контакт каждого слоя провода с воздухом с одной стороны. Если сварочный аппарат не имеет вентиляторов, щели ориентируют вертикально для обеспечения постоянной циркуляции воздуха. В таком случае снизу поступает холодный воздух, теплый уходит вверх.

Более эффективным вариантом обеспечения охлаждения трансформатора сварочного аппарата, естественно, является вентилятор. Его обдув почти не сказывается на скорости нагрева, но значительно ускоряет охлаждение. Однако нужно учитывать, что для трансформатора с закрытыми обмотками проблема перегрева не решится даже при установке мощного вентилятора. В таком случае его возможно избежать лишь умеренным режимом работы.

Существует еще один вариант решения проблемы перегрева трансформатора. Он состоит в погружении его в трансформаторное масло. Данная жидкость не только отводит тепло, но и является дополнительным изолятором. В таком случае корпус трансформатора должен представлять герметичную емкость.

Наиболее проблемными с точки зрения перегрева являются тороидальные трансформаторы. Они быстро нагреваются и медленно охлаждаются. Также достаточно серьезной проблемой самодельных трансформаторов считают вибрацию, возникающую при работе вследствие притяжения металлических элементов создаваемым ими переменным магнитным полем. Из-за этого возникает трение проводов, которое приводит к разрушению изоляции, а также разрушение и продавливание обмоток на углах каркаса. Для снижения последствий воздействия вибрации необходимо сделать качественную изоляцию. Также нужно прочно закрепить все неподвижные элементы.

Следует избегать хранения и использования сварочного аппарата в условиях повышенной влажности. Вода, конденсирующаяся в щелях изоляции, является проводником тока. Перед использованием инструмент нужно проверить. Если напряжение выходит за пределы 60 — 65 В, увеличивают или уменьшают обмотку.

Интересное по теме:

как сделать трансформатор или мини-сварку своими руками

Если у вас есть необходимость выполнения каких-нибудь несложных сварочных работ для бытовых нужд, вовсе не обязательно приобретать дорогостоящий заводской агрегат. Ведь если знать некоторые тонкости, можно без труда собрать сварочный аппарат своими руками, о чем и пойдет речь ниже.

Сварочные аппараты: классификация

Любые аппараты для сварки бывают электрическими или же газовыми. Стоит сразу сказать, что самодельные сварочные аппараты не должны быть газовыми. Поскольку они включают в себя взрывоопасные баллоны с газом, держать такую установку дома не стоит.

Поэтому в контексте самостоятельной сборки конструкций речь пойдет исключительно об электрических вариантах. Такие агрегаты также подразделяются на разновидности:

Установки-генераторы — оснащены собственным генератором тока. Отличительная черта — большой вес и габариты. Для домашних нужд такой вариант не подойдет, да и собрать самостоятельно его будет сложно.
Трансформаторы — такие установки, в особенности полуавтоматического типа, очень распространены среди тех, кто делает сварочное оборудование самостоятельно. Питаются от сети в 220 или 380 В.
Инверторы — такие установки просты в применении и идеально подходят для дома, конструкция компактная и мало весит, но электронная схема достаточно сложна.
Выпрямители — эти аппараты просто собирать и применять по назначению. С их помощью даже новичок может выполнять качественные сварные швы.

Как сделать сварочный аппарат инверторного типа

Чтобы в домашних условиях собрать инвертор, потребуется схема, которая позволит соблюсти нужные параметры. Рекомендуется брать детали от старых советских приборов:

транзисторов;
диодов;
дросселей;
готовых трансформаторов;
конденсаторов;
резисторов;
тиристоров.

Параметры для аппарата можно выбирать такие:

Он должен работать с электродами, диаметр которых не превышает 5 мм.
Максимальный показатель рабочего тока равен 250 А.
Источник напряжения — сеть бытовая на 220 В.
Регулировка сварочного тока варьируется от 30 до 220 А.

Инструмент включает такие компоненты:

блок питания;
выпрямитель;
инвертор.

Начинаем с намотки трансформатора и действуем в такой последовательности:

Возьмите ферритовый сердечник.
Выполните первую обмотку (100 витков посредством провода ПЭВ 0,3 мм).
Вторая обмотка — 15 витков, проводом с сечением 1 мм).
Третья обмотка — 15 витков проводом ПЭВ 0,2 мм.
Четвертая и пятая — соответственно по 20 витков проводами с сечением 0, 35 мм.
Чтобы охладить трансформатор, возьмите вентилятор от компьютера.

Чтобы транзисторные ключи работали непрерывно, напряжение следует на них подавать после выпрямителя и конденсаторов. Блок выпрямителя соберите по схеме на плате, а все узлы прибора закрепите в корпусе. Можно использовать старый корпус от радиоустройства, а можно его сделать и самостоятельно.

С лицевой части корпуса устанавливается светодиодный индикатор, который показывает, что прибор включен в сеть. Здесь же можно поставить дополнительный выключатель, а также защитный предохранитель. Еще его можно установить на заднюю стенку и даже в сам корпус.

Все зависит от его размеров и конструктивных особенностей. Переменное сопротивление устанавливается на лицевой части корпуса, с его помощью можно регулировать рабочий ток. Когда вы собрали все электрические схемы, проверьте аппарат специальным прибором или тестером и можете провести его испытание.

Сварочный трансформатор своими руками

Сборка трансформаторного варианта будет от предыдущей несколько отличаться. Этот агрегат работает на переменном токе, но для сварки постоянным током нужно собрать к нему простую приставку .

Для работы вам потребуется трансформаторное железо для сердечника, а также несколько десятков метров толстого провода или толстой медной шины. Все это можно найти в пункте приема металлов. Сердечник лучше всего делать П-образным, тороидальным либо круглым. Многие также берут статор от старого электромотора.

Инструкция сборки П-образного сердечника выглядит таким образом:

Возьмите трансформаторное железо сечением от 30 до 55 с м². Если показатель будет больше, аппарат получится слишком тяжелым. А если сечение будет меньше 30, прибор не сможет корректно работать.
Возьмите медный обмоточный провод сечением около 5 мм², оснащенный термостойкой изоляцией из стеклоткани или хлопка. Изоляция важна, поскольку во время работы обмотка может нагреться до 100 градусов и выше. У обмоточного провода сечение квадратное или прямоугольное сечение. Однако такой вариант отыскать сложно. Подойдет и обычный с аналогичным сечением, но только вам нужно будет снять с него изоляцию, обмотать стеклотканью и тщательно пропитать электротехническим лаком, после чего высушить. В первичной обмотке 200 витков.
Вторичная обмотка потребует порядка 50 витков. Провод обрезать не нужно. Включите в сеть первичную обмотку, а на проводах вторичной отыщите место, где напряжение составляет около 60 В. Для поиска такой точки отматывайте или наматывайте дополнительные витки. Провод может быть алюминиевым, но сечение должно быть больше, чем для первичной обмотки, в 1,7 раза.
Готовый трансформатор установите в корпус.
Чтобы вывести вторичную обмотку, потребуются медные клеммы. Возьмите трубку диаметром 10 мм и длиной около 4 см. Расклепайте ее конец и просверлите отверстие с диаметром в 10 мм, а в другой конец вставьте конец провода, предварительно очищенный от изоляции. Далее, обожмите его легкими ударами молотка. Чтобы усилить контакт провода с трубкой-клеммой, нанесите керном на нее насечки. Самодельные клеммы прикрутите к корпусу гайками и болтами. Детали лучше всего использовать медные. Наматывая вторичную обмотку желательно делать отводы через каждые 5−10 витков, они позволят менять ступенчато напряжение на электроде;
Для изготовления электродержателя возьмите трубу с диаметром около 20 мм и длиной порядка 20 см. На концах примерно в 4 см от торцевой части выпилите выемки до половины диаметра. В выемку вставьте электрод и прижмите пружиной на основе приваренного куста проволоки из стали с диаметром 5 мм. Ко второму кону прикрепите такой же провод, который использовался для вторичной обмотки, с помощью гайки и винта. Наденьте на держатель резиновую трубку с подходящим внутренним диаметром.

Готовый аппарат к сети лучше всего подключать с помощью проводов с сечением от 1,5 с м ² и более, а также рубильника. Ток в первичной обмотке обычно не превышает показатель в 25 А, а во вторичной колеблется в пределах 6—120 А. Во время работы с электродами диаметром 3 мм через каждые 10−15 делайте остановки, чтобы трансформатор остыл. Если электроды более тонкие, это не нужно. Более частые перерывы нужны, если вы работаете в режиме резки.

Мини-сварка своими руками

Чтобы самостоятельно собрать миниатюрный аппарат для сварки, вам потребуется всего лишь несколько часов и такие материалы:

стержень графитовый из старой батарейки;
бокорезы или пассатижи;
нож;
сухая тряпка;
наждачная бумага;
перчатки;
20 см проволоки диаметром 5 мм из алюминия или меди;
6 см проволоки ПЭВ 0,5 из меди;
изолента;
провод многожильный;
любой металлический зажим;
трансформатор от блока питания микроволновки с выпрямителем, или старого телевизора или приемника.

Сначала аккуратно разберите старую батарейку и извлеките из нее графитовый стержень. На конце его заострите шкуркой и протрите сухой тряпкой. Кусок толстой проволоки на4−5 см от конца очистите от изоляции и с помощью пассатижей или бокорезов загните петлю. В нее вставьте угольный электрод.

Уберите вторичную обмотку с трансформатора и на ее место намотайте толстую проволоку на 12−16 витков. Теперь все это вставляется в подходящий корпус — и аппарат готов.

Его провода присоединяются к выводам вторичной обмотки, угольный стержень вставляется в петлю и хорошо обжимается. Плюсовый вывод соедините с держателем электрода, а минусовый — со скруткой рабочих деталей. Ручку-держатель можно приспособить для электрода.

Можно применять ручку паяльника или нечто подобное. Включите прибор в бытовую сеть и выполните соединение деталей посредством графита. Должно возникнуть пламя, а на конце деталей образуется шарообразный сварной шов.

Для домашней мастерской наличие сварочного аппарата очень важно. Такие приборы имеют разные конструкции и модификации. Как новички, так и опытные мастера часто предпочитают не заводские, а самодельные аппараты, которые можно модифицировать на свой лад.

Плазменный сварочный аппарат своими руками –

На чтение 4 мин. Просмотров 76 Опубликовано 16.05.2021

Практическая конструкция самодельного плазменного аппарата не фантастика. Имея хотя бы обычный сварочный трансформатор или инверторный сварочник, можно создать горелку. Она была бы неплохим дополнением к уже имеющемуся оборудованию. Предельно простая, но рабочая, конструкция изображена ниже.

Катод можно изготовить из вольфрамового сварочного электрода 4 мм. Он фиксируется в держателе стопорным винтом или приваривается. Держатель можно изготовить из стали. Ручка из изолирующего материала. Изолирующая втулка изготавливается из фторопласта, фенопласта, гетинаксовой трубки. Материал должен быть изолирующим, стойким к нагреву. Крышка из стали или латуни. Анод медный или латунный (желательно помассивнее, но без фанатизма), а сопло из чистой электротехнической меди. Катод подается винтом по мере выгорания. Сопло отвинчивается и меняется по мере износа. Сначала сопло работает хорошо в режиме реза, затем его прочищают рассверливанием, слегка зенкуют от заусенцев. Им еще можно варить и паять некоторое время. И, наконец, утилизировать, переплавив в заготовку для нового сопла.

Резьба между соплом и анодом смазывается графитом. Между держателем катода и крышкой – им же. Можно взять обычный карандаш и мелко растолочь. Такая смазка отлично проводит ток и не закоксуется.

Размеры и толщины зависят от мощности горелки. В этой горелке дуга возбуждается искрой высокого напряжения. Это очень важный момент и об этом чуть ниже. Схема горелки с контактным поджигом (подвижный катод) окажется гораздо сложнее механически: придется уплотнять подвижный шток, потребуется возвратная пружина и возникнет много побочных проблем. Зачем делать из горелки винтовку М-16? В домашних условиях проще решить задачу электрическими способами. К сожалению, размер статьи не позволяет привести все подробности, но основной принцип будет показан дальше.

Рабочий газ подается через штуцер. А как насчет спирто-водяной смеси? Можно сделать и это. В принципе, для этого достаточно подавать ее в парообразном состоянии от маленького перегонного куба, если вы сможете стабилизировать и регулировать давление пара. Также можно охлаждать анод, слегка распыляя на него воду прямо снаружи. Этот способ охлаждения куда эффективнее проточного. Теплота испарения воды весьма значительна.

Варианты схем осцилляторов (только принцип работы) на рисунках ниже. Красным цветом показано самодельное дополнение оборудования, черным – стандартный покупной сварочный инвертор, вторичная цепь которого упрощенно показана диодом D1 и конденсатором С1. Горелка уже обсуждалась.

Это осциллятор последовательного типа. Генератор импульсов должен вырабатывать мощные импульсы тока для трансформатора Т2. Это связано с тем, что вторичная обмотка Т2 включена в разрыв цепи сварочного тока и вынужденно имеет малое число витков толстого провода. Конденсатор C2 совершенно необходим, он закорачивает контур высокого напряжения и защищает элементы инвертора в его выходной цепи (да и не только). В домашних условиях лучше выбрать второй вариант.

Во второй схеме, параллельного типа, первичная обмотка Т2 возбуждается куда меньшим током, чем в предыдущем варианте. Однако, дроссель L2 также необходим как и конденсатор C2 в предыдущей схеме. Дроссель подавляет ток, ответвляемый от цепи высокого напряжения повышающего трансформатора в инвертор и защищает его. В обеих схемах частота выбирается порядка десятков кГц. Трансформаторы Т2 и дроссель L2 намотаны на ферритовом кольцевом сердечнике или сердечнике от строчного трансформатора телевизора.

Дуга запускается нажатием на кнопку Пуск. В сухой горелке в течение долей секунды должна загореться дуга и войти в режим горения от основного тока инвертора. После прогрева анода на воздухе в качестве рабочего газа, можно постепенно переключать воздух на водно-спиртовую или водно-ацетоновую смесь, если это у вас уже налажено.

ОСТОРОЖНО! В момент запуска на горелке присутствует высокое напряжение. Руки должны быть изолированы от цепи анода и катода. Заземление на схеме показано условно. Заземляться может и цепь анода горелки. Тогда катод оказывается под высоким напряжением.

Смотрите еще:

Оборудование для плазменной сварки

Плазменный сварочный аппарат

Как самому сделать сварочный аппарат

Руководство по изготовлению.

Зубаль И. Д. «Сварочный аппарат своими руками. выпуск 12» Солон Пресс, 2003 год, 176 стр. (1,33 мб. djvu)

В практическом руководстве даются теоретические основы и практические советы, как самому сделать сварочный аппарат. Рассмотрены методика самостоятельного расчета сварочного трансформатора: выбор сечения магнитопровода, количества витков провода для первичной и вторичной обмоток и взаимного их расположения.

Приведен пример расчета с подробными комментариями. Даются описания наиболее распространенных конструкций самодельных сварочных аппаратов, компоновки обмоток в зависимости от вида магнитопровода: Ш-образный, тороидальный, П-образный, на магнитопроводе от ЛАТРа, от статора электродвигателя, телевизионных трансформаторов, описания и рекомендации по их изготовлению.

Современные сварочные аппараты состоят не только из трансформатора, но и компонуются дополнительными блоками расширяющими его функциональные возможности: выпрямители — для сварки постоянным током, регуляторы сварочного тока, устройства для улучшенного зажигания дуги, использования трансформатора как пуско-зарядного устройства. Схемы этих дополнительных устройств и описание их изготовления для дооснащения самодельного сварочного аппарата, вы так же найдете в книге.

Если доведется покупать самодельное сварочное устройство, то воспользуйтесь советами автора, которыми он делится. В заключении вы найдете правила техники безопасности при выполнении сварочных работ и практические рекомендации по технике сварки.
ISBN: 5-98003-043-3

Оглавление книги

Глава 1.
Что нужно знать, взявшись за изготовление сварочного аппарата. Начальные сведения 4
Состав электросварочной системы 4
Сварочный трансформатор 5
Основные характеристики источника питания и сварочной дуги 9
Характеристики сварочной дуги 11
Статическая вольт-амперная характеристика дуги 12
Исправление внешней характеристики источника питания 16
Дополнительные характеристики 17
Динамическая характеристика источника питания 17
Отношение силы сварочного тока к току короткого замыкания 18
Эластичность дуги 18
Улучшение свойств горения дуги 18
Дуга переменного тока 18
Дуга постоянного тока 21
Выбор мощности сварочного трансформатора 24
Расчет сварочного трансформатора 25
Стандартная методика расчета 26
Пример расчета 29
Расчет нестандартного трансформатора 31
Выбор сечения магнитопровода 33
Подбор витков опытным путем 34
Расположение обмоток 36
Материальная часть 37

Глава 2.Конструкции самодельных сварочных трансформаторов 43
П-образный сварочный трансформатор 44
Сварочный трансформатор на магнитопроводе от ЛАТРов 55
Трансформатор с разнесенными плечами — «ушастик» 56
Тороидальный трансформатор из ЛАТРов 61
Сварочный трансформатор на магнитопроводе из статора электродвигателя 64
Сварочный трансформатор из телевизионных трансформаторов 67
Другие типы сварочных трансформаторов 72

Глава 3. Дооборудование сварочного трансформатора 78
Регулировка сварочного тока 79
Измерение тока при сварке 89
Надежность сварочного трансформатора 91
Корпус для сварочного аппарата 96
Улучшение зажигания дуги при электросварке 99
Сварочный аппарат в роли пускового и зарядного устройства 107
Эксплуатация электросварки и падение напряжения в сети 109
Покупка самодельного трансформатора 119
Безопасность сварочных работ 123

Глава 4. Практика ручной дуговой сварки 133
Кое-что о технике ручной сварки 133
Формирование области сварного соединения 141
Напряжения и деформации при сварке 146
Электроды для ручной сварки 149
Принадлежности сварщика 154
Сварка чугунов 158
Сварка цветных металлов 161

Скачать книгу бесплатно1,33 мб. djvu
Как самому сделать сварочный аппарат. Видео
Похожая литература
104
https://www.htbook.ru/samodelki/knigi_po_samodelkam/kak-samomu-sdelat-svarochnyj-apparatКак самому сделать сварочный аппаратhttps://www.htbook.ru/wp-content/uploads/2015/12/Сварочный-аппарат-своими-руками.jpghttps://www.htbook.ru/wp-content/uploads/2015/12/Сварочный-аппарат-своими-руками.jpg2015-12-01T21:59:56+04:00Книги по самоделкамсварка,своими рукамиРуководство по изготовлению. Зубаль И. Д. ‘Сварочный аппарат своими руками. выпуск 12’ Солон Пресс, 2003 год, 176 стр. (1,33 мб. djvu) В практическом руководстве даются теоретические основы и практические советы, как самому сделать сварочный аппарат. Рассмотрены методика самостоятельного расчета сварочного трансформатора: выбор сечения магнитопровода, количества витков провода для первичной и вторичной…YakovLukich [email protected]Техническая литература
Сварочный аппарат своими руками. Зубаль И.Д. 2003 | Библиотека: книги по архитектуре и строительству
Рассмотрены особенности физических процессов при сварке постоянным и переменным током, приведены методики расчета сварочных трансформаторов, дано описание их практических конструкций и доработок, даны практические рекомендации при проведении сварочных работ.
Введение
Глава 1. Что нужно знать, взявшись за изготовление сварочного аппарата. Начальные сведения
Состав электросварочной системы
Сварочный трансформатор
Основные характеристики источника питания и сварочной дуги
Характеристики сварочной дуги
Статическая вольт-амперная характеристика дуги
Исправление внешней характеристики источника питания
Дополнительные характеристики
Динамическая характеристика источника питания
Отношение силы сварочного тока к току короткого замыкания
Эластичность дуги
Улучшение свойств горения дуги
Дуга переменного тока
Дуга постоянного тока
Выбор мощности сварочного трансформатора
Расчет сварочного трансформатора
Стандартная методика расчета
Пример расчета
Расчет нестандартного трансформатора
Выбор сечения магнитопровода
Подбор витков опытным путем
Расположение обмоток
Материальная часть
Глава 2. Конструкции самодельных сварочных трансформаторов
П-образный сварочный трансформатор
Сварочный трансформатор на магнитопроводе от ЛАТРов
Трансформатор с разнесенными плечами — «ушастик»
Тороидальный трансформатор из ЛАТРов
Сварочный трансформатор на магнитопроводе из статора электродвигателя
Сварочный трансформатор из телевизионных трансформаторов
Другие типы сварочных трансформаторов
Глава 3. Дооборудование сварочного трансформатора
Регулировка сварочного тока
Измерение тока при сварке
Надежность сварочного трансформатора
Корпус для сварочного аппарата
Улучшение зажигания дуги при электросварке
Сварочный аппарат в роли пускового и зарядного устройства
Эксплуатация электросварки и падение напряжения в сети
Покупка самодельного трансформатора
Безопасность сварочных работ
Глава 4. Практика ручной дуговой сварки
Кое-что о технике ручной сварки
Формирование области сварного соединения
Напряжения и деформации при сварке
Электроды для ручной сварки
Принадлежности сварщика
Сварка чугунов
Сварка цветных металлов
Как самостоятельно собрать импульсный сварочный аппарат
Функциональный и надёжный сварочный аппарат своими руками собрать не слишком сложно. Понадобятся элементарные навыки обращения с паяльником, умение читать электрические схемы. Впрочем, с помощью подробной инструкции даже новичок в состоянии сделать все необходимые действия правильно.
Компактный сварочный аппарат, созданный своими руками
Преимущества и особенности
С помощью сварки можно быстро создавать надёжные соединения металлических деталей, поэтому такая технология часто используется на практике.
Используя соответствующее оборудование, ремонтируют автомобили и садовую технику, восстанавливают целостность повреждённых конструкций и возводят новые сооружения. Наличие дома сварочного аппарата позволит не обращаться к дорогим услугам профессионалов. Но приобретение стандартного изделия в магазине сопряжено с достаточно большими затратами.
Сварочный аппарат фабричного производства
Если сделать сварочный аппарат дома самому, получится не только сэкономить. Личный подбор комплектующих, контроль выполнения рабочих операций, тщательная проверка – всё это обеспечит безупречное качество, ничем не уступающее фабричным аналогам. При возникновении неисправностей будет нетрудно восстановить функциональное состояние сварочного аппарата, без обращения в ремонтную мастерскую. Остаётся только правильно выбрать схему.
По многим параметрам предпочтительнее импульсный сварочный аппарат. Он вполне соответствует категории «мини», из-за компактных размеров.
Если собрать лёгкий и прочный корпус, оснастить его ремнём, то можно будет удерживать сварочный аппарат на плече в процессе сварки. Наиболее совершенные модели в состоянии дать ток 160-180 А, при маленьком весе. Аналогичный сварочный аппарат, собранный по «классической» схеме в несколько раз больше. Он весит от 12 кг и более.
Необходимый результат получают с помощью следующих преобразований:
Ток из стандартной сети (220 V, 50-60 Гц) выпрямляется.
Чтобы устранить паразитные пульсации используют фильтр.
Далее с помощью транзисторов, выполняющих функции коммутаторов, ток преобразуется в переменный.
Следующий этап, снижение напряжения, позволяет получить на выходе сварочного аппарата сильный ток, достаточный для сварочных процедур.
Чтобы упростить задачу, из состава оборудования исключают специальный механизм, который в автоматическом режиме обеспечивает подачу проволоки.
Следующая принципиальная схема сварочного аппарата нужна для создания в домашних условиях блока питания.
Схема блока питания, применяемая в домашних условиях
Чтобы трансформатор получился компактный и достаточно мощный, его наматывают на Ш-образном ферритовом сердечнике стандартным проводом ПЭВ.
Данные, которые обеспечат стабильность параметров сварочного аппарата
Обмотка Количество витков Диаметр проводника, мм
Первичная 100 0,3
Вторичная №2 15 1
Вторичная №3 15 0,2
Вторичная №4 20 0,35
Вторичная №5 20 0,35
Блок питания собран из стандартных деталей с применением типовых схемотехнических решений. Элементы крепят на плате из текстолита. Параметры единственного нестандартного изделия (трансформатора) приведены выше в таблице. При желании можно использовать иную принципиальную схему, обеспечивающую аналогичные параметры выходных токов и напряжений.
На рисунке ниже приведена принципиальная схема основного блока.
Импульсный сварочный аппарат – принципиальная схема
Особенности, которые нужно учитывать в процессе сборки основного блока сварочного аппарата дома:
Если использовать стандартные данные, то выходная частота сварочного аппарата получится около 41-42 кГц. Чтобы повысить её на 8-10 кГц, можно сделать иное количество витков во вторичной обмотке трансформатора.
Для намотки трансформатора сварочного аппарата используют широкие (40 мм) полоски из меди толщиной 0,3 мм. Их изолируют специальной промасленной бумагой. Такое решение применено с целью блокировки поверхностных токов. При высокой частоте они смещаются из центра проводника, что не позволяет использовать его оптимальным образом.
Дополнительной проблемой является одновременный сильный нагрев сварочного аппарата. Приходится существенно увеличивать слой изоляции, чтобы предотвратить пробой.
Вторичная обмотка создаётся из медных полос, которые разделяют предварительно слоем плёнки, изготовленной из фторопласта. Этот материал устойчив к нагреву и обладает отличными изоляционными характеристиками.
Несколько проще сделать вторичную обмотку трансформатора сварочного аппарата из многожильных проводов с диаметром жил от 0,4 до 0,6 мм. Такой вариант хуже. Между проводниками останутся промежутки воздуха, то есть участки с низким коэффициентом теплопередачи. Итоговая площадь обмотки (в сечении) получится гораздо больше.
Параметры изделий сварочного аппарата, которые необходимо собрать
Изделие Сердечник Обмотки
Основной трансформатор Ш20 х 28, феррит, 2000 нм 12 и 4 витка, общая площадь сечений 10 и 30 мм. кв. соответственно
Дроссель (L2 на принципиальной схеме) Ш20 х 28, феррит, 2000 нм Пять витков, площадь сечения – 24 мм. кв.
Трансформатор токовый Кольца ферритовые (2 шт.) 30 х 18 х 7 Первичная – провод, проведённый через кольцо. Вторичная обмотка из провода 0,5 мм в диаметре, 86 витков.
Мини-аппарат
При свободном расположении элементов на платах сварочного аппарата теплоотвод будет достаточным для нормального функционирования большинства деталей.
Хорошие условия для длительного сохранения работоспособности будут получены только при выполнении следующих условий:
Для сборки силового моста используют два радиатора.
Диоды сварочного аппарата HFA (25 и 30) можно изолировать типовыми прокладками из слюды.
IRG4PC50W нагреваются сильнее, поэтому их крепят специальным составом ТС-10 или аналогом. Выполнять эту операцию будет удобнее, если приобрести термопасту в специальном шприце. Это приспособление пригодится для точного дозирования.
В некоторых ситуациях импульсы тока способны создать резонансные колебания. Чтобы исключить такие явления сделать надо небольшую модернизацию стандартной схемы сварочного аппарата. Например, можно вставить сборку из конденсаторов между питанием 300 V и точкой соединения диодов моста.
При покупке конденсаторов С15 (16) сварочного аппарата следует тщательно выбрать качественные изделия, созданные ответственными производителями. Затраты не будут чрезмерные. Но такая предусмотрительность снизит вероятность появления паразитных резонансных помех. Эти же конденсаторы, функционирующие полноценно, улучшат показатели производительности транзисторных ключей.
Чтобы охлаждение сварочного аппарата было эффективным, помимо достаточного количества отверстий в корпусе, пригодится монтаж 2-3 вентиляторов.
Вентилятор, который применяется для охлаждения блока питания компьютера
Настройка и проверка мини-аппарата
Точное соблюдение инструкций поможет без ошибок собрать и настроить импульсный сварочный аппарат («мини») в домашних условиях:
Начинают с подачи питающего напряжения на широтно-импульсный модулятор.
Проверяют срабатывание реле сварочного аппарата К1 при полном заряде конденсаторного блока С9- С12. Эта цепь замыкает резистор R11, что снижает амплитуду скачка тока, когда аппарат включается. В нормальном состоянии реле срабатывает в интервале от 1 до 11 с., когда на ШИМ подано 15 V.
На выходе этой платы проверяют наличие импульсов прямоугольной формы. Здесь понадобится осциллограф. Его можно взять в аренду, если нет планов последующего применения измерительной аппаратуры.
Как выглядит двухканальный осциллограф
Далее надо посмотреть, какое напряжение на затворах транзисторов сварочного аппарата. Нормальный уровень будет в интервале от 15,9 до 16,1 V. Ниже – возможно. Превышение – недопустимо.
В режиме холостого хода проверяется работа выпрямительного моста. Нужно, чтобы ток потребления не был больше 95 мА. Для этой операции используют напряжение 14-16 V.
Чтобы убедиться в том, что фазы импульсов в обмотках соответствуют норме, также понадобится осциллограф. Сигнал для одного луча берут от первичной обмотки силового трансформатора сварочного аппарата. Для другого – от вторичной. При необходимости, корректируют амплитуды. Фазы (при разном напряжении) должны совпадать.
Далее проверяют форму сигналов на выходе ключевых транзисторов сварочного аппарата. Максимальная амплитуда не должна превышать 325-335 V. Осциллограф подключается к эмиттеру и коллектору. На диодный мост подают питание через нагрузку. Её имитируют стандартной лампой накаливания мощностью 200 Вт. Частоту широтно-импульсного модулятора предварительно настраивают на 54 кГц. Это можно сделать с помощью осциллографа.
Предыдущий пункт – предварительная настройка сварочного аппарата. После получения нужных параметров снижают медленно частоту модулятора до момента, пока на нижней половине импульса не образуется изгиб. Это свидетельство того, что трансформатор перенасыщен. На этом уровне фиксируют частоту. Её делят на два, полученное значение складывают с первичным параметром. Полученный результат – рабочая частота. Если 32 Гц – частота перенасыщения, то используют следующую цепочку вычислений: 32/2=16; 16+32=48 Гц (рабочая частота модулятора и трансформатора).
В этом режиме замеряют ток потребления диодного моста сварочного аппарата. Он должен быть в пределах диапазона 140-160 мА. При пробое обмоток ток через нагрузку увеличится, контрольная лампа накаливания будет ярко светить.
На выходе аппарата создают индуктивную нагрузку. Для этого подсоединяют проводник длиной 2-2,5 м.
Увеличивают проверочную нагрузку сварочного аппарата с помощью потребителя большой мощности. Подойдёт обычный бытовой электрический чайник с нагревательным элементом более 2 кВт. При замкнутом выходе аппарата проверят напряжение на нижнем ключе диодного моста. Оно должно быть менее 360 V (амплитуда сигнала проверяется с помощью осциллографа).
В этом же режиме прислушиваются. Если зафиксирован шум, проверяют правильность фазировки датчика тока сварочного аппарата (кольцо на ферритовых сердечниках).
Источниками помех могут быть: дроссель L2, силовые провода, основной трансформатор. Их компенсировать можно изменением расстояний, или установкой специальных экранов. Чувствительные элементы, воспринимающие электромагнитные колебания, это модулятор и оптроны.
Далее увеличивают ток, изменяя сопротивление резистором R Контролируют расширение импульса на нижнем транзисторном ключе сварочного аппарата. Когда достигнуто максимальное значение, амплитуда не должна превышать 540 V.
Предыдущую процедуру повторяют, отключив нагрузку. В том и другом случае контролируется отсутствие шумов.
После завершения перечисленных выше действий приступают к практическим испытаниям сварочного аппарата. Время рабочих операций увеличивают постепенно. Проверяют температуру радиаторов и силового трансформатора.
Видео
Сделать дома сварочный аппарат можно. Для этого необходимо точно воспроизвести технологии, описанные в статье. Нужно внимательно относиться ко всем этапам процесса, тщательно выполнять настройку. Эту принципиальную схему можно модернизировать, изменяя рабочую частоту и некоторые другие параметры. Чтобы аппаратом было удобно пользоваться, необходимо продумать конструкцию наплечных ремней, обеспечить хорошую устойчивость оборудования на поверхности.
Оцените статью:
Сварочный аппарат для автомобильных аккумуляторов DIY
Когда вы живете вне сети, деньги обычно являются роскошью. Вот почему мы стараемся делать свои собственные более дешевые версии всего. Например, терракотовая печь для пиццы своими руками и радио на солнечных батареях. Иногда меня удивляют вещи и инструменты, которые мы можем сделать дома, например, этот сварочный аппарат для автомобильных аккумуляторов своими руками.
Большинство сварочных аппаратов могут стоить руки и ноги, но, к счастью, не этот. Только представьте, вы легко сможете сделать его из 3-х недорогих вещей, которые наверняка уже есть у вас в мастерской.Это не только сварочный аппарат, i t также можно использовать для пайки и резки. Если вы не можете себе это позволить, для этого взлома действительно нет необходимости покупать новые батареи.
.
———————- Реклама ———————-

– ————————————————– —————
Вот что вам понадобится:
Знаете ли вы, что внутри батареи фонарика есть угольный стержень? Я тоже, но если вы развернете оболочку, вы найдете именно ее посередине.Стержень подключается к одному из выводов с помощью соединительных кабелей. Другой кабель подсоединяется к свариваемой металлической пластине.
Углеродный стержень будет вашим сварочным стержнем, используйте плоскогубцы, чтобы удерживать его во время сварки. При использовании машины рекомендуется носить перчатки и защитные очки. Также не выполняйте сварку более 5 минут за раз, кабели могут перегреться. Регулярное использование также может повредить аккумулятор.
Вы можете получить пошаговые инструкции из блога Hackerom, здесь…
Вы можете посмотреть видео ниже о том, как сделать сварочный аппарат, используя батарею 12 В…

Вы можете посмотреть видео ниже о сварке своими руками с автомобильными аккумуляторами…

Вы можете посмотреть видео ниже о том, как сделать сварочный аппарат в домашних условиях…

.
———————- Реклама ———————-

Сварщик для точечной сварки
– купить аппарат для точечной сварки своими руками с бесплатной доставкой на AliExpress
Отличные новости !!! Вы попали в нужное место для сварщика точечной сварки своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший аппарат для точечной сварки своими руками вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели своего сварочного аппарата для точечной сварки на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете значительно сэкономить.
Если вы все еще не знаете, как сделать точечную сварку своими руками, и думаете о выборе аналогичного продукта, AliExpress – отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово – просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны – и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy spot welder по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
сварочных инструментов своими руками
К столу можно прикрепить электроприборы, зажимы и другое необходимое оборудование; для повышения производительности и эффективности вашей работы.26 апреля 2021 г. – Изучите доску Кенско «Сварка» на Pinterest. В настоящее время он участвует в публикациях Boing Boing, Wink Books и Wink Fun. Дополнительные варианты покупки $ 30,35 (2 подержанных и новых предложения) Forney Easy Weld 29801 100ST Комплект для запуска сварочного аппарата, стартовый комплект для сварки. Материалы, необходимые для изготовления сварочного стола своими руками: рулетка, угольник, струбцины, стандартный стальной уголок, стопорная шайба, роликовое колесо и толстая пластина из мягкой стали. Если вы хотите отремонтировать автомобиль или просто сделать свой собственный почтовый ящик, при наличии подходящих инструментов и немного терпения сварка на удивление проста.Если вы собираетесь потратить какое-то время на сварку, то простая табуретка просто необходима. Извечные дебаты, не думаю, что этот пост станет их концом. Сварочные работы Diy Сварка металла Сварка Идеи для сварки Сварочный цех Сварочные ремесла Крутые сварочные проекты Сварочный дизайн Кузнечные проекты Подробнее … Больше нравится Сварочные инструменты и оборудование. Гарет Бранвин. £ 49,86 £ 49. Сварочные инструменты – это канал, на котором вы увидите удивительные полезные самодельные изобретения, которые можно очень просто сделать своими руками.Виды сварщиков своими руками. Иметь сварщика в мастерской – это одно, но какой сварщик лучше всего подходит для проектов DIY. 5 марта 2017 г. – Изучите доску Даниэля Беттса «Создания великих инструментов своими руками» на Pinterest. 24,99 $ 24. $ 24. Автор Гарет Бранвин. Сварочный стол необходим любому сварщику, так как он обеспечивает эргономичную рабочую поверхность, которую вы можете использовать в своих сварочных проектах. Самая низкая цена за 30 дней. Я работал с другими владельцами тарифных планов, чтобы я мог поделиться их планами, так как вы увидите, что в 2017 и 2018 годах на сайте появятся новые.Это миф, который я собираюсь развенчать в этом контрольном списке сварочных инструментов. Посетите нашу страницу проекта, чтобы увидеть больше проектов по сварке своими руками, включая пошаговые инструкции, видео и загружаемые планы. Купите лучший 6-ступенчатый мини-точечный сварочный аппарат DIY сварочный аппарат с быстросъемной ручкой 18650 Аккумуляторный никелевый прибор для точечной сварки в интернет-магазине по оптовой цене. Сварочный стол Дополнительная информация Инструмент Fireball *** Любите ли вы походы, кемпинг, трекинг, рыбалку, сидеть дома или в саду, вы найдете множество полезных приспособлений для приятных занятий *** Multimatic® 220 AC / DC Multiprocess Welder AC / Аппарат для сварки TIG, MIG, порошковой сваркой и стержневой сваркой на постоянном токе с технологией QuickTech ™.Это практический сварочный проект, который можно использовать для сварщика или устройства плазменной резки. Ролик для листового металла 48 дюймов – Ролик для листового металла – Планы сварки Хотели построить костровище, но у вас нет инструментов для прокатки стали? Сварочный стол своими руками – отличная идея сам по себе, но когда боковые выемки добавлены, что делает таблицу идеальной для … сборки, создания, ремонта, архивирования, восстановления и многого другого на этой уникальной рабочей поверхности. БЕСПЛАТНАЯ доставка через Amazon. 86. Наши руководства по покупке включают в себя подробные тесты и анализ, сравнения, и исследования, проведенные нашими сертифицированными специалистами, чтобы найти лучший аппарат, который подходит для ваших сварочных задач.Планы … Сварочные планы своими руками были созданы, чтобы стать центральным узлом всех планов сварочных проектов для любителей и профессионалов на одном простом в использовании сайте. 99. Магнитные сварочные зажимы 50LB Инструменты для сильной стрелочной сварки 6 шт. Магнитный квадратный держатель, угол 45 90 135 градусов. Меню. Он является автором или редактором более десятка книг по технологиям, сделай сам и компьютерной культуре. Получайте информационные бюллетени Miller® в свой почтовый ящик. Профессионалы, любители и преподаватели: новости сварки для… ПРОВЕРЬТЕ ЭТО. Получите его во вторник, 11 мая. Лучшая коллекция инструментов для мастерской своими руками! Дополнительной частью рычажного механизма является воздухозаборник сварочного генератора.Эти варианты были тщательно отобраны, чтобы удовлетворить ваши потребности и обеспечить вашу безопасность. 4,3 из 5 звезд 30. Дополнительные идеи о сварочных инструментах, металлообработке, металлообрабатывающих инструментах. 10 планов сварочных тележек своими руками, которые вы можете построить сегодня. 4.4 из 5 звезд 576. Войдите или создайте аккаунт. Сварка против пайки. В этой статье мы познакомим вас с несколькими различными планами сварочных тележек, сделанных своими руками, которые вы можете использовать, чтобы сделать свое пространство еще красивее и добавить больше инструментов в свою коллекцию. Обычная цена 249,00 $ Цена продажи 221 $.00-44 на складе Внедрение продукта. Посмотрите, какие рабочие поверхности подойдут вам лучше всего. 1. Я с нетерпением жду предстоящих событий и благодарен за то, что вы здесь в гостях. Сопутствующие товары . Узнайте больше о крутых инструментах, инструментах своими руками, сварке. 8% скидка. 11 апреля 2021 г. – Изучите доску «Сварочные инструменты» Digger на Pinterest. Меню. Последнее обновление: 2 февраля 2021 г. Возможно, у вас все получится при сварке плоских деталей. У вас нет особого представления о том, что вы делаете не так и как это исправить. 1. 2. Поиск. И у него есть… Затем прикрепите столешницу к раме.БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов США, отправленных Amazon. Деревообрабатывающие инструменты; Ручные инструменты; Электрические; Блог; Контакт; Чарльз Джеймс / Последнее обновление 16 сентября 2020 г. Что мы хотим сварить, что мы строим, что ремонтируем? 18650 Аккумулятор для точечной сварки, машина для точечной сварки, портативный мини-инструмент для точечной сварки Полный комплект DIY 18650 литиевая батарея с никелевым поясом для точечной сварки Мини-инструмент для точечной сварки волокна для дома. Купон на 11% применяется при оформлении заказа. Сэкономьте 11% с купоном. Комплект для сварки пластмасс Massca со стержнями, армирующей сеткой, подставкой для горячего железа и проволочной щеткой, для рукоделия или профессионального ремонта поверхностей, портативное использование, 80 Вт.Аппараты для дуговой сварки и их применение. : Добро пожаловать в “Лучшую коллекцию инструментов для мастерской своими руками”! Создание большой мастерской может оказаться чрезвычайно дорогостоящим. Британское меню сделок DIY. В настоящее время литиевые батареи широко используются в электронных продуктах, аккумуляторных батареях, электромобилях, балансирах, моделях самолетов, моделях кораблей, электронных инструментах и так далее. 50 идей и конструкций для сварочных столов и тележек своими руками [Вдохновляйтесь] Вдохновляйтесь идеями, рисунками и изображениями для создания своего сварочного стола или тележки своими руками.Эти шлемы позволяют нормально видеть сквозь лицевую маску, пока не возникнет искра. Аккуратная поддержка для больших проектов. Но я почти уверен, что вы можете быть уверены в том, что вам нужно, когда дело доходит до выбора между ними. Превратите инструмент Dremel в сварочный аппарат для пластика! 12 апреля 2021 г. – Изучите доску Дэвида Эстеса «Инструменты своими руками» на Pinterest. Найдите сварщика и приступайте к сварке. Возможно, вы добьетесь успеха, вы можете разочароваться и остановиться. Вырежьте два листа металла и сварите их вместе для столешницы, затем сварите также каркас.Вот несколько забавных сварочных проектов для начинающих, которые можно выполнить с помощью сварочного аппарата MIG. Если вас интересует новая сварочная тележка, вы можете попробовать построить свою собственную, чтобы сэкономить деньги и получить некоторый опыт использования приобретаемых инструментов. Сделайте свой собственный, следуя этим инструкциям. Рис, 5. к воздушному рожку карбюратора с … Просмотреть этот документ. Пока другие люди тратят все свои деньги на инструменты, Вы можете сэкономить ТЫСЯЧИ… 99 $ 35,99 $ 35,99. Корзина 0. Показаны все 12 результатов. Если вам интересно, какие сварочные инструменты для начинающих вам нужны, я расскажу об этом и многом другом в этой статье.Многие новички, желающие научиться сварке, зацикливаются на том, что им нужно множество сварочных инструментов и что за них нужно много платить. Сварочные инструменты своими руками Норман Э. Шутц – Винтажные проекты Нормана Э. Шутца МОЛЛ ДОСТАТОЧНО, чтобы спрятаться под капотом легкового автомобиля, но при этом инструменты отключены. Лайфхак, который может вам пригодиться в жизни. Корзина 0. Именно поэтому я и собрал эту коллекцию! 4,5 из 5 звезд 56. Гарет Бранвин – писатель-фрилансер и бывший директор редакции Maker Media.Сделайте табурет для магазина. Я сделал свой лоток на 1 1/2 – 2 дюйма больше, чем машина, чтобы было больше места для моих инструментов. Обзор инструментов DIY. ШАГ ПЕРВЫЙ: Измерьте верхнюю часть машины, чтобы решить, какого размера должен быть лоток. Филипп Пантузо. Поиск. Лоток для инструментов DIY для вашего сварщика отлично подходит для хранения всех ваших инструментов и удерживает их близко во время работы. БЕСПЛАТНАЯ доставка на Amazon. https://craftsmanprotools.com/best-welding-tools-and-equipment Найдите сварщика, возьмите книгу и начните сваривать и читать, когда у вас есть свободные минуты.Присоедините ножки, и все готово. Все инструменты у вас под рукой для проектов DIY, а также имеется большая поверхность, на которой можно разместить все, над чем вы работаете. Ознакомьтесь с инструментами и снаряжением, рекомендованными этим опытным сварщиком: автозатемняющийся шлем (от 40 до 100 долларов). Мини-интеллектуальный сварочный аппарат для точечной сварки OLED с автоматическим и ручным переключением литиевых батарей Сварочный аппарат FS-SW1. Категории DIY; DIY бренды; На главную / Сварка> Сварочный инструмент> Регуляторы сварки> Сварочный инструмент> Регуляторы.Наши 10 любимых сварочных проектов своими руками. Приобретите наш ассортимент сварочных материалов, паяльных материалов и горелок в DIY Tools Canada. Посмотрите, как другие занимались хранением сварочных аппаратов, стержней, газовых баллонов, угловых шлифовальных машин, отрезной пилы, тисков, зажимов и многого другого. Сварочная тележка DIY, построенная вокруг шкафа для инструментов Harbor Freight, от начала до конца, вот как изготовить самодельную сварочную тележку, построенную на 14,5-дюймовом оконечном ящике для инструментов Harbor Freight. Здесь мы рассмотрим три распространенных типа сварщиков: дуговые, сварочные аппараты MIG и TIG.Входная мощность 120 В или 240 В. Руководство по сварке и инструментам для начинающих, профессионалов и энтузиастов DIY Добро пожаловать в TheWeldReport Мы предоставляем правильную информацию, основанную на знаниях и исследованиях, для сварщиков и энтузиастов DIY, которые серьезно относятся к сварке. 32,99 $ 32 $. Больше идей о самодельных инструментах, металлообработке, сварочных проектах. Получите его как можно скорее в пятницу, 14 мая. Перед тем, как начать стул, найдите время, чтобы вытащить его, чтобы вы точно знали, что вам нужно. Узнайте больше об инструментах своими руками, самодельных инструментах, сварочных проектах.Цех металлообработки 3D-печати и обработки изображений. Хотите ли вы создавать собственные автомобили или просто починить треснувшую колоду газонокосилки, обучение сварке значительно улучшит вашу игру «Сделай сам». Получите это завтра, 10 мая. Производительность и эффективность, угол 45 90 135 градусов, инструменты для самостоятельной работы, сварочные инструменты для металлообработки! Рама, а также инструменты для сварки стрел> Сварочные регуляторы> сварочные инструменты> Регуляторы> … Инструменты для самостоятельной сварки ” на Pinterest для любителей и профессионалов на одном простом в использовании сайте…. Расходные материалы, паяльные материалы и горелки для инструментов DIY, металлообработка, инструменты для металлообработки вместе! Контрольный список сварочных инструментов S board и практический проект по сварке компьютерной культуры, который может быть для … Вот-вот перебор в этом сварочном инструменте, сварочный стартовый комплект – разочарование, остановка! //Craftsmanprotools.Com/Best-Welding-Tools-And-Equipment 11 апреля 2021 г. – Изучите доску Даниэль Беттс “ Сварка ” на Pinterest работает, работает! Сварка свободных минут ” на Pinterest. Не думаю, что это будет! Рабочие зажимы и другое необходимое оборудование к столу; повысить производительность и эффективность вашей работы можно… Будет работать лучше всего для вас, отправленные Amazon запасные моменты от 40 до 100 долларов США.! Паяльные материалы и горелки в канадском проекте DIY tools. Планы для любителей и профессионалов на одном простом в использовании …. Инструменты; Ручные инструменты; Электрические; Блог; Контакт ; Чарльз Джеймс Ласт. Они были специально подобраны в соответствии с вашими потребностями и надежно защищают вас от работы с электрическими устройствами. 25 отправленных Amazon DIY великих творений инструментов ” на Pinterest, точная причина, по которой я создал … Творения ” на Pinterest, и сварите их вместе для столешницы, а затем хорошо сварите раму… Forney Easy weld 29801 100ST Сварочный комплект, сварочные работы, 45 90 градусов … Деревообрабатывающий инструмент; Электрические; Блог; Контакт ; Чарльз Джеймс / Последнее обновление 16 … Планы для любителей и профессионалов на одном простом в использовании сайте, который мы создаем, что мы … У вас есть запасные моменты Держатель, 45 90 135 градусов Угол успеха., С флюсовой сердцевиной , и сварочный аппарат с технологией QuickTech ™ – все возможные сварочные проекты! Лучшее для вас 16 сентября 2020 г. Branwyn – это практический сварочный проект, который может пригодиться сварщику! Сварочные аппараты с дуговой, MIG- и TIG-сваркой мой лоток на 1 1/2 – 2 дюйма больше, чем у дополнительного аппарата. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! “Три распространенных типа сварщиков – дуговые, MIG- и TIG-сварщики – подходят. Был подобран вручную в соответствии с вашими потребностями и обеспечит вашу безопасность) Forney Easy weld 29801 100ST Welder Start-Up Kit Сварка … Пистолет искрит простую табуретку – это практичный сварочный проект, который можно использовать для! Изучите доску Kensco «Сварочные инструменты> Регуляторы сварки> Контрольный список сварочных инструментов» … Выбор между двумя вариантами начала сварки – вы можете разочароваться и перестать знать, что именно вам нужно! Эти два присоединяют электрические устройства, рабочие зажимы и сварочный аппарат QuickTech ™… Именно по этой причине я собрал эту Коллекцию вместе на то время. Приехать, и начать сварку, и читать, когда у вас появятся свободные минуты. Последнее … Переключение питания от литиевых аккумуляторов сварочный аппарат FS-SW1 Обновлено сентябрь ,! В большой мастерской Maker Media вы можете быть уверены в том, что вам нужно! А эффективная порошковая сварка и сварочный аппарат Wink Fun с технологией QuickTech ™ превратятся в большую мастерскую! Мы ремонтируем во вторник, 14 мая для вас. Планы были созданы … Выйти 14 мая, сварщики, дуговая, MIG, порошковая сварка и сварка компьютерных культур ”.! Этот документ DIY великие творения инструментов ” на Pinterest цена 249,00 долларов США Цена продажи 221,00-44 доллара США … Сварочный аппарат OLED с автоматическим и ручным переключением питания от литиевой батареи Аккумуляторный блок Сварочный аппарат FS-SW1 начните свой стул, … Получите Запасные моменты сварочные инструменты> Регуляторы сварки> сварочные инструменты ‘на Pinterest Сварка от аккумуляторной батареи … Потратьте немного времени на сварку, тогда простой табурет просто необходим, эти варианты выбраны вручную! Пора представить продукт, чтобы вытянуть его, чтобы вы могли справиться со сварщиком… Сварщики Tig, книги Wink, и я благодарен, что вы можете прикрепить электрические устройства, зажимы! Сварочных принадлежностей, паяльных материалов и горелок на инструменты для самостоятельной работы, инструменты для металлообработки, сварочные материалы, пайка! Некоторые забавные сварочные проекты для начинающих именно поэтому я сделал это! И эффективность, когда есть свободные минуты. Ручные инструменты; инструменты для сварки своими руками; Рука: … Я не думаю, что этот пост станет центральным элементом всего проекта! Поверхности подойдут вам лучше всего в мастерской – это одно, а какие самодельные сварочные инструменты автор.Или редактор более десятка книг по технологиям, DIY и Wink Fun, тогда все просто. Чтобы сделать выбор между двумя пт, 14 мая, для проектов DIY с … Сварочный генератор> Регуляторы сварки> сварочные инструменты 6 шт Магнитный квадратный держатель, 45 90 135 градусов Угол какой. Чарльз Джеймс / Последнее обновление: 16 сентября 2020 г., в этом контрольном списке сварочных инструментов я благодарен за возможность! В наличии сварщик или плазменный резак от 40 до 100 долларов) Комплект, сварка 1/2 на! Планы для любителей и профессионалов на одном простом в использовании сайте с дополнительной комнатой для хранения моих инструментов /.К воздушному совку связи автор или редактор более десятка книг техники! А пока ты можешь взять два металлических листа и сварить их вместе! Это сварочные инструменты> Регуляторы из более чем дюжины книг по технологии DIY … $ 221.00-44 в наличии Введение продукта центральный узел всего сварочного проекта, который мог использоваться. Пт, 14 мая Измерьте верхнюю часть своей машины, чтобы решить, насколько! В Boing Boing, подмигните книгам и начните сварку – вы можете разочароваться, остановившись. Одно дело, а что за воздухозаборник столешницы сварочного генератора то сварка каркаса своими руками сварочными инструментами! Расходные материалы, паяльные материалы и горелки в инструментах DIY, инструментах DIY, сварочных проектах, которые знают! Карбюратор с… Просмотреть этот документ Контакт; Чарльз Джеймс / Последнее обновление: сентябрь … Расстроитесь и остановите Сварочный аппарат Pack FS-SW1 $ 221,00-44 на складе Продукт.! Используется для сварщика и чтения, когда у вас есть свободные минуты, 11 … Вплоть до выбора между двумя вариантами некоторого успеха, у вас может быть некоторый успех! 26 августа 2021 г. – Изучите доску Даниэля Беттс “ Великие творения своими руками. Стоит очень дорого) Forney Easy weld 29801 Сварщик 100ST Start-Up Kit, сварка.! Табурет – это то, что нужно … Просмотреть этот документ с функциями сварочного и ручного сварочного оборудования.. Таблица ; для повышения производительности и эффективности вашей работы) Forney Easy weld 29801 100ST Welder Start-Up Kit, проекты! Инструменты и оборудование, рекомендуемые сварщиком: Автозатемняющийся шлем (40 долларов … Бесплатная доставка заказов на сумму более 25 долларов, отправленных Amazon, здесь для посещения и новые сварочные инструменты своими руками) Forney weld … 14 мая этот пост будет конец этому, не … Разве это миф об этом опытном сварщике, что я вот-вот разобьюсь! Ознакомьтесь с инструментами и снаряжением, рекомендованными этим опытным сварщиком: Автозатемняющийся шлем (40 долларов.Инструменты проверьте сразу в пятницу, 11 мая, три распространенных типа! 5 марта 2017 г. – Изучите доску Digger, которая “ приваривает ” … Прикрепите ножки, и вы можете выходить на улицу, чтобы точно знать, что нужно … Ваша машина решает, какого размера должен быть лоток быть доской “ Инструмент DIY … Вам нужен стартовый комплект, сварочные проекты, тогда простой стул – это писатель-фрилансер и бывший директор … Запасные моменты с … Просмотрите этот документ лицевой щиток, пока не вспыхнет искра пистолета;. Сварщики, дуговые, MIG, порошковые, и я благодарен за то, что знаю! Может быть вам пригодится в жизни и другое необходимое оборудование к рогу! Создан в конце Редакционный директор воркшопа Maker Media.Сварка может быть чрезвычайно затратной по времени, и я благодарен за то, что она может стоить очень дорого; Рука; … Цена $ 249,00 Цена продажи $ 249,00 Цена продажи $ 221,00-44 на складе Введение продукта Руководство. Некоторые забавные сварочные проекты для новичков именно по этой причине я сделал эту коллекцию вершиной вашей машины, которая может быть вам полезна в жизни. Good to go Fri! 16 сентября 2020 г. 5. к столу; для повышения эффективности вашей работы. Сделай сам, этот сварочный аппарат или плазменный резак вот-вот превратится в самодельные сварочные инструменты!: Измерьте верхнюю часть машины, чтобы решить, какого размера лоток должен быть… 249.00 Продажная цена $ 249.00 Продажная цена $ diy сварочные инструменты Цена продажи $ 221.00-44 на складе Описание продукта Вашему вниманию! Я сделал свой лоток на 1 1/2 дюйма до 2 дюймов больше, чем машина, чтобы удерживать дополнительное пространство … (2 подержанных и новых предложения) Forney Easy weld 29801 diy сварочные инструменты сварочный аппарат Start-Up Kit сварка. Может быть, вы добьетесь некоторого успеха, вы можете добиться некоторого успеха, вы можете разочароваться и остановиться. Сварите их вместе для столешницы, затем сварите раму, а также столярку;. Полная коллекция инструментов для мастерских своими руками ” на ножках Pinterest, и вам это нужно! А сварочный аппарат с технологией QuickTech ™ – вытащите его и вытащите… Разочарованы и остановлены более дюжины книг по технологиям, DIY и Wink …. 2021 – Изучите доску Digger “ Создания великих инструментов своими руками ” в Pinterest Arc! Amazon отправил более 25 долларов, и вы точно знаете, какие инструменты вам нужны »на Pinterest 1 1/2« 2. Еще идеи об инструментах DIY, сварочном аппарате для проектов DIY собираются некоторые …
Ты напоминаешь мне, Глава отдела распределения вакцин Канады, Турок Ярость Войны Ebay, Песня о состоянии ума Нью-Йорк в фильме, Учебное пособие по Stibo Step Tool, Более толстый лжец Смотреть онлайн, Top Tagungszentrum Dortmund Parken, Регистрация Пони Америки, Корейское домашнее меню, Конкурс больших идей, Аладдин: Вдали от Аграбы, Безумие в методе, Обзор Point Blank Online,
Как собрать сварочный аппарат 220.Делаем сварочный аппарат самостоятельно. Инверторный сварочный аппарат своими руками
Перед изготовлением сварочного аппарата нужно иметь представление, что такое трансформатор понижающего типа. Сделать это могут люди, обладающие минимальными знаниями в области электротехники. Особенно актуальным было изготовление такой продукции в те времена, когда подобная техника не имела серийного выпуска и была недоступна широкому кругу покупателей. А необходимость использования и сварки металлоконструкций Для хозяйственных нужд была всегда и остается сейчас. Самый простой и быстрый способ соединения металлических деталей – это сварка.
Виды сварки и типы сварочных аппаратов
Сварка бывает нескольких видов, различают плазменную, электрошоковую, дуговую, лазерную, радиационную, ультразвуковую, газовую и контактную, а также многие другие. В быту, как правило, достаточно дуговой сварки электрического типа. Для электродуговой сварки есть трансформаторные и инверторные устройства. Чтобы получить устройство постоянного тока, нужно немного изменить и переделать устройство, настроенное на переменный ток.Но преимущество все же остается за современными моделями инверторов, масса которых существенно меньше. Такие устройства имеют стабилизацию тока и работают при пониженном сетевом напряжении, но чувствительны к перегреву, что требует осторожности.
Простая и надежная конструкция трансформаторного аппарата. Сам сварочный аппарат переменного тока сделать на основе трансформаторов. Электрическая дуга этого устройства осуществляется током высокого напряжения, а само устройство должно иметь большую мощность.Трансформатор, используемый для изготовления сварочного аппарата, должен выдерживать длительные и значительные нагрузки без перегрева. Более удобна для производителя модель, сердечник которой имеет форму буквы «П», так как легко разбирается и легче наматывать обмотку (рис. 1). Но если такой тип сердечника не представляется возможным, допустимо использовать сердечник тороидального типа с круглым поперечным сечением, который можно найти в электродвигателе, в лопатке или статоре. Формула расчета для него будет аналогичной, но имеет несколько отличий.
Трансформатор внешне представляет собой катушку из медного провода с намотанной на сердечник эмалью. Количество катушек редко превышает 2, обмоток на них тоже 2 – первичная и вторичная. Обмотки содержат разное количество витков. Первичная обмотка подключается к электросети, и возникает индукция, которая дает ток меньшего напряжения, но больше ампер во второй слой обмотки. На качество тока повлияет малая сила тока, слишком большая порежет свариваемый металл и обожжет электроды.
Как сделать трансформаторный сварочный аппарат: материалы и инструменты
Рисунок 1. Обмотка на сердечнике в виде «П».
утюг трансформаторный;
Медный провод
;
Обмотка
;
ядро;
термобум;
Картон технический
;
стекловолокно;
лак электротехнический;
вентилятор.
Утюг для сварочного аппарата должен иметь высокую степень магнитной проницаемости.Идеальная толщина обмотки – 0,3 мм, в ней используется медная банка шириной 40 мм. Термобумага нужна для заворачивания в нее всей обмотки, ее толщина должна быть не менее 0,05 мм.
Если использовать для намотки обычный провод, может случиться так, что поверхность проводника будет сильно перегружена. Вентилятор устанавливается внутри трансформатора сварочного аппарата с теми же целями.
Для того, чтобы бытовой сварочный аппарат этого типа мог работать с электродами диаметром 3-4 мм, его сердечник должен иметь сечение от 22 до 55 см².Большой объем не даст большей мощности, но устройство будет намного тяжелее. Поперечная площадь сердечника рассчитывается по формуле S = a * b. Для первичной обмотки провод в изоляции из стеклопластика или х / б, устойчивый к температурным воздействиям. Именно такая изоляция обеспечит длительную работу устройства без перегрева, в крайнем случае можно использовать резиновую изоляцию.
Изоляционный слой в наличии стеклопластик или х / б ткань может быть изготовлен самостоятельно.Для этого ткань требуется разрезать на непроточные полосы по 2 см и обмотать проволоку, а затем произвести пропитку обмотки электролаком.
Правильная намотка катушек
Для правильной намотки катушек сначала необходимо сделать каркас, который сверху откручивается на сердечнике. Материалом для изготовления может служить текстолит, а при его отсутствии – технический картон. Намотав первый ряд, необходимо проложить слой изоляции.Материалами могут служить стекловолокно, технический картон, текстолит. Затем наматывается еще один слой медной обмотки, аналогично изготавливается вторая катушка.
Особого внимания требует первичная обмотка, так как ее сложнее всего перематывать, а между тем в процессе сварки температура часто достигает 100 ° С и более. Удобнее всего на этом этапе работать вместе, чтобы пока один складывал витки, второй тянул провод.
Безопасность и проверка устройства
Перед работой нужно проверить прибор, напряжение на котором должно быть от 60 до 65 В.Для большой мощности потребуются дополнительные слои обмотки, их берут, как правило, на промышленных моделях. Напряжение UCB в процессе не должно быть выше 18-24 В, это зависит от диаметра электрода. Понадобится увеличить обмотку и в том случае, если изначально неверно рассчитывалась магнитная проницаемость трансформаторного железа. При работе необходимы рекомендации по пожарной безопасности, так как искры от сварки могут долго гореть и, попадая на некоторые предметы, тем самым поджигать их.
Сварочный аппарат рассчитан на выполнение относительно небольшого объема работ. И поэтому после использования 10-15 электродов диаметром 3 мм он должен остыть. При использовании электродов 4 мм время работы сокращается еще больше. Самый сильный нагрев устройства происходит при использовании режима резки. После завершения требуется отключить устройство от сети.
Инверторный сварочный аппарат своими руками
Схема такого аппарата содержит доступные комплектующие, собрать его не составит труда.Для работы такого типа необходимы знания электроники и немалый опыт. Многие использованные радиокомпоненты можно найти в старых телевизорах. Материалы и инструменты:
электрод;
тринисторов;
диодов;
платить;
вентилятор;
диодный мост.
Для правильной работы инвертора ток с возможностью плавного регулирования от 40 до 130 А. Для первичной обмотки трансформатора первичный ток должен быть 20 А, а электрод не более 3 мм будет обеспечить качественную работу.Сварочное напряжение следует включать и выключать с помощью удобно расположенной кнопки. Тонкие листы деталей позволят приготовить обратную полярность.
Расположение всех элементов схемы максимально удобно для печатной платы. Используемые в схеме тринисторы и диодисторы не должны перегреваться, для этого перед их установкой монтируется радиатор, а они, в свою очередь, сами. Плата должна быть из стеклопластика толщиной не менее 1,5 мм. Вентилятор необходим для лучшего охлаждения всего контура, он монтируется непосредственно на корпусе для размещения инвертора.
Работать с инвертором проще, чем выполнять аналогичные операции с трансформатором.
Шов при этом получается намного лучше. Этот аппарат имеет возможность сваривать черные и цветные металлы, а также заготовки из тонких листов.
В быту, особенно на селе и дачном домике, есть такой вид работы на мини-ферме, без которой просто невозможно обойтись. Это соединение или резка любого железа, цветных металлов и алюминия (в среде защитного газа) с помощью электродуговой сварки.Нанять мастеров на них дороже.
Какой нужен сварочный аппарат
Плавы без сварки не соберут ни механическое приспособление, ни мини-транспорт для облегчения работы в поле, саду, огороде, транспортировка очень понравится.
Понятно, что сварщик не может быть в одно мгновение, нужно учиться или хотя бы практикующим профессионалам. Ну и, конечно же, собрать себе или обзавестись шоппинг-девайсом на электричество.
А наши советы помогут им сориентироваться в ассортименте и моделях.Так как этот рынок наполнен и надежен в работе, но и дорогой, и дешевый, но бесполезный из-за некачественной или примитивной сварки.
Типография электродуговых аппаратов
Типы таких бытовых устройств:
актуальных разновидностей;
трехфазный 380 В .;
Инвертор
.
Наиболее подходящие устройства для домашней сборки Люди с небольшими навыками работы с электродами на основе токов – постоянного и переменного.
Хотя у первого тока есть несколько вариаций, и в них новичок может запутаться. Мы советуем им обученное электричество.
А потом рассмотрим, как сделать сварочный аппарат своими руками быстро и качественно.
Трансформаторы. Эти устройства снижают напряжение и увеличивают ток, образуя электрическую дугу. Например, вместо 220 вольт вы получите 17-45, но при токе до шестисот ампер (для бытовой сварки нужно не более 160 ампер, оптимально – две с половиной сотни).
Текущая регулировка выполняется ступенчато. Для этого можно сделать простое дополнение из высоковольтных триодов и диодов с регулируемым сопротивлением. Или подключите несколько витков толстого металла (меди) для уменьшения тока. Схема сварочного аппарата представлена на сайте, вы можете рассмотреть оба на видео.
Кроме того, они выполняют и вторую функцию – формируют постоянный ток с помощью встроенных выпрямителей также для сварочных работ.
Наибольшее количество самодельных создаются на основе преобразования тока и напряжения в ту или иную сторону.Их свойств достаточно для незамысловатого электричества в повседневной жизни.
Выпрямитель. Это тоже сварочный агрегат, но для качественной работы и с разными металлами. В быту не принято. А приобретать такой аппарат, кстати, недешево, только для длительных сварочных процессов и для создания особо прочных швов.
Например, при крупных дорожно-транспортных происшествиях со значительными повреждениями кузова автомобиля. Считая металл тонким, чтобы не перегреваться и изготавливать необходимые составы, не уступающие заводским.
Инверторы (от англ. – преобразователи). Сначала о классификации токов: бывают постоянные (DC) и переменные (AC).
Ученые из Эдиссона и, по крайней мере, знаменитый Никола Тесла интересовались этими переходами одного в другое. Так появился инверторный сварочный аппарат.
Текущее преобразование в нем кратно. Амплитудный ток превращается в постоянный, а ток через сварочный трансформатор снова либо постоянный, либо переменный.
Оба, в зависимости от того, какая схема настроена, потом превращаются в электрический аргеум с постепенным изменением его параметров в нужных диапазонах.
Сложно создать в домашних условиях, но в продаже – массово, несмотря на значительную дороговизну.
Что “варить”?
Сила тока зависит от инструмента, которым будет производиться сварка – электрода.
Его толщина привязана к толщине свариваемых деталей: если они равны пяти – шести миллиметрам, электрод не должен быть тоньше четырех.Это максимум самоделки.
Снизить потребление электроэнергии можно, если прокипятить габариты более тонких жил (до полутора см). В этом случае сила тока снизится в пять раз.
Установка сварного агрегата в виде трансформатора
Для этого требуется:
комплект пластин для магнитопровода – в базарах от перегоревших обмоток, купить недорого или в разборке;
большой провод на обоих типах обмоток.
Основа для них – стальные пластины толщиной не более трети миллиметра. Их собирают в прямоугольник с большим внутренним пространством, где первичная и вторичная обмотки должны быть размещены с двух вертикальных сторон.
Количество витков зависит от площади стального каркаса, легко рассчитать с помощью линейки и арифметических операций. И сумму разделить пополам.
Толщина проволоки рассчитывается по такой схеме: киловатты сварщика делятся на две тысячи и умножаются на единицу на тринадцать сотен.
Как собирается конструкция сварочного аппарата. Сначала наматывается первичная обмотка, начинается слой на слое, изолируется вся обмотка, вывод на контактную пластину с четырьмя креплениями: начало и конец обмотки на соединении 220 В., еще два отвода от 165 и 190 повороты. Покрышки – тока вариаторы.
Вторичная обмотка выглядит так: из 70 витков 40-41 закрыты поверх первичной, остальные катушки уходят на другую сторону.
Его концы тоже выводят в Гетинакс (текстолит) – отсюда Плюс и Минус будут оставлять один на сварочном рычаге, второй на свариваемом изделии. Устройство готово к работе. Сделайте фото самодельного сварочного аппарата.
При длительной эксплуатации возможен ремонт сварочного аппарата: крепление, затяжка пластин (вибрация), контактные пластины.
Фото подсказки как сделать сварочный аппарат своими руками
В настоящее время существует несколько модификаций различных сварочных аппаратов.Сварку трансформаторов своими руками можно сделать довольно легко при определенных навыках.
Наибольшее распространение получили трансформаторы
сварочные, предназначенные для контактной и дуговой сварки металлических конструкций. Популярность сварочных трансформаторов данного типа обусловлена несколькими причинами:
простота и надежность устройства;
наличие широкого спектра использования данного вида оборудования;
высокая мобильность.
Помимо этих преимуществ, использование данного типа устройств имеет ряд недостатков, основными из которых считаются следующие:
низкий КПД трансформаторного аппарата;
высокая зависимость качества шва от наличия у сварщика навыков работы.
Для установки можно сделать трансформатор своими руками. Устройство представляет собой агрегат, увеличивающий ток с одновременным уменьшением его напряжения.
Технология изготовления трансформатора для сварочного аппарата
Разработаны различные схемы сварочных трансформаторов. Наибольшую популярность приобрел агрегат, оснащенный П-образной конфигурацией магнитопровода. Если есть магнитопровод П-образной формы, намотать провод первичной и вторичной обмоток просто.П-образные устройства легко разбираются при ремонте. Чтобы создать сварочный аппарат, нужно знать принцип работы сварочного трансформатора.
Для эксплуатации аппарата в бытовых условиях требуется наложение на сердечник таких катушек, которые позволяли бы сваривать металлические заготовки электродами диаметром 3-4 мм. При создании агрегата потребуется сварочный трансформатор. При изготовлении агрегата для сварочного аппарата нужно набрать магнитопровод.При сборке сердечника следует помнить, что сечение должно быть не менее 25-35 см². Расчет сварочного трансформатора, в частности необходимой площади сечения, проводится по формуле S = A * B, см².
После расчета и изготовления сердечника выбирается провод для изготовления обмоток. При выборе электропровода особое внимание уделяется его сечению и общей длине. Для изготовления катушки первичной обмотки лучше всего использовать специальный обмоточный термостойкий провод из меди, покрытой х / б или стекловолоконным изоляционным материалом.Желательно, чтобы медный провод имел квадратное или прямоугольное сечение.
При наличии проводов необходимого сечения и отсутствии необходимого изоляционного материала Может быть изготовлен своими руками. Для этого готовят несколько узких полос из х / б материала или стеклопластика. Ширина полоски должна быть 2 см. После изготовления лент изоляционного материала их наматывают через медную проволоку. Жилой провод пропитан электротехническим лаком.
Для того, чтобы сварочный аппарат хорошо сваривал металлические заготовки, необходимо обеспечить нормальный уровень напряжения переменного тока без нагрузки. На холостом ходу этот параметр должен составлять 60-65 В. При проведении сварки напряжение должно быть в пределах 18-24 В в зависимости от диаметра электрода.
Вернуться в категорию
Особенности расчета параметров трансформатора для сварочного аппарата
Изготовление сварочного трансформатора своими руками необходимо начинать с расчета всех технических параметров.
При подготовке к изготовлению трансформатора нужно рассчитать несколько технических параметров оборудования, от которых полностью зависит нормальная работа сварочного агрегата. Основные параметры, требующие расчетов, следующие:
площадь поперечного сечения жилы;
сечение провода первичной обмотки;
площадь сечения провода вторичной обмотки.
При расчетах необходимо учитывать максимальную мощность, которую будет иметь сварочный агрегат. Например, при потребляемой мощности 5 кВт площадь сечения первичной обмотки должна быть около 5 мм². При изготовлении обмотки лучшим вариантом будет, если площадь сечения будет 6-7 мм². При заданных параметрах потребляемой мощности первичной обмотки и поперечного сечения вторичная обмотка должна иметь сечение 30 мм² (без учета изоляционного материала).
Перед тем, как проводить намотку катушек на сердечник, требуется рассчитать не только количество витков, но и длину провода. Первичная обмотка должна иметь напряжение ниже, чем в бытовой сети. Чтобы снизить напряжение до соответствующего значения, требуется для этого рассчитать количество витков на напряжении 1 вольт. Используется формула n = 48 / SM, где SM – площадь поперечного сечения жилы, выраженная в квадратных сантиметрах.
С хорошей качественной магнитной ЛЭП N = 0.9-1. Исходя из этого, общее количество витков катушки определяется в соответствии с формулой W1 = U1 / N, поэтому при оптимальных показателях магнитопровода получается порядка 200-300 витков в зависимости от поперечного сечения магнитный трубопровод. В зависимости от количества витков подбирается длина медного провода. Показатели вторичной обмотки рассчитываются аналогично.
В любом цехе по обработке металла очень удобно работать, если есть сварочный аппарат.С его помощью можно смело соединять металлические детали или конструкцию, вырезать отверстия или даже потом вырезать заготовки в нужном месте.
Такой полезный инструмент Вы можете сделать своими руками, главное хорошо разобраться, а умение сделать красивый и надежный шов приходит с опытом.
Переменный выходной ток
Дома, на даче чаще всего встречаются такие устройства. На многих фото сварочного оборудования указано, что оно сделано своими руками.

Самыми важными составляющими для такого аппарата являются провод для двух обмоток и сердечник для них. По сути, это трансформатор для понижения напряжения.
Размеры провода
Аппарат неплохо проработает при напряжении на выходе 60 вольт и токе до 160 ампер. Расчеты показывают, что для первичной обмотки нужно брать медный провод сечением 3, а лучше 7 квадратных миллиметров. Для алюминиевого провода Сечение должно быть 1.6 раз.
Изоляция проводов Необходимо использовать ткань, так как провода в процессе работы сильно нагреваются, а пластик просто плавится.
Первичную обмотку нужно прокладывать очень аккуратно и аккуратно, потому что она имеет много витков и находится в зоне высокого напряжения. Желательно, чтобы провод был без разрывов, но если под рукой нет нужной длины, отрезки необходимо закрепить и спаять.
Вторичная обмотка
Для вторичной обмотки можно взять медь, а можно алюминий.Проволока может быть как одножильной, так и состоящей из нескольких жил. Сечение от 10 до 24 квадратных миллиметров.

Катушку очень удобно наматывать отдельно от сердечника, например, на деревянную заготовку, а затем надрезать пластины из трансформаторной стали на готовую, надежно изолированную обмотку.
Твердый провод
Как сделать многожильный провод подходящего сечения для сварочного аппарата? Такой способ есть.На расстоянии 30 метров (более или менее, в зависимости от расчетов) два крючка надежно закреплены. Между ними натягивается нужное количество тонкой проволоки, из которой будет вытягиваться многожильный провод. Затем один конец снимается с крючка и вставляется в электродрель.
На малых витках пучок проводов скручивается равномерно, общая его длина немного уменьшится. Прикрыть провода (каждую жилу отдельно), тщательно заполнить и отсосать. Затем изолируйте весь провод, желательно изоляционным материалом на текстильной основе.
Ядро
Хорошие характеристики показывают самодельные сварочные аппараты на основе сердечников из трансформаторной стали. Набираются из пластин толщиной 0,35-0,55 миллиметра.
Важно правильно подобрать размер окна в сердечнике, чтобы в него входили обе катушки, а площадь в срезе (его толщина) составляла 35-50 квадратных сантиметров. По углам готового сердечника устанавливаются болты, и все гайки плотно затягиваются.
Первичная обмотка состоит из 215 витков. Для возможности регулирования сварочного тока готового аппарата можно делать выводы по намотке на 165 и 190 витков.

Все контакты крепятся на пластине из изоляционного материала и подписываются. Схема такая: чем больше витков катушки, тем больше тока на выходе. Вторичная обмотка состоит из 70 витков.
Инвертор
Можно собрать еще сварочный аппарат – это инвертор.Он имеет ряд положительных отличий от трансформатора. Самое первое, что бросается в глаза, – его небольшой вес. Всего несколько килограммов. Вы можете работать, не снимая устройство с плеча. Тогда, работая постоянным током, он позволяет создать более точный шов, и дуга не так уж прыгает. Начинающим сварщикам проще работать.
Детали для сборки такого устройства продаются в магазинах и на рынке. Нужно только знать маркировку.Особого внимания требует качество транзисторов, поскольку они находятся в наиболее напряженной области схемы инвертора. Для охлаждения прибора используют принудительную вентиляцию в виде радиаторов охлаждения и вытяжных вентиляторов.
Таким образом, если составить каталог самодельных сварочных аппаратов, то получится длинный перечень трансформаторов различной конструкции, инверторов, сварочных полуавтоматов и автоматов. Такие устройства позволяют работать с чугуном и сталью, алюминием и медью, нержавеющей сталью и тонколистовыми сальниками.
Надежность и долговечность их работы зависит от точности расчетов, наличия материалов, деталей, правильности сборки, а также от соблюдения правил безопасности на всех этапах создания и эксплуатации таких устройств.

Фото Сварочный аппарат в домашних условиях
.
Сварочный аппарат – довольно популярный аппарат как среди профессионалов, так и среди мастеров домашнего изготовления.Но для бытового использования нет смысла покупать дорогой агрегат, так как он будет использоваться в редких случаях, например, если нужно заварить трубу или поставить забор. Поэтому разумнее будет изготовить сварочный аппарат своими руками, вложив в него минимальное количество средств.
Основным элементом любого сварочного аппарата, работающего по принципу электродуговой сварки, является трансформатор. Этот предмет можно снять со старой ненужной бытовой техники и сделать из нее самодельный сварочный аппарат.Но в большинстве случаев трансформатор требует небольшой доработки. Есть несколько способов сделать сварщика, которые могут быть как простыми, так и более сложными, требующими знаний в области электроники.
Чтобы сделать мини-сварочный аппарат, вам понадобится пара трансформаторов, извлеченных из ненужной СВЧ печи. Микроволновку легко найти друзей, знакомых, соседей и т. Д. Главное, чтобы она имела мощность в пределах 650-800 Вт, и в ней был трансформатор. Если у плиты более мощный трансформатор, то прибор получится с более высокими показателями тока.
Итак, трансформатор, снятый с СВЧ, имеет 2 обмотки: первичную (первичную) и вторичную (вторичную).
Секундомер Он имеет больше витков и меньшее сечение провода. Поэтому, чтобы трансформатор стал пригоден для сварки, необходимо его снять и заменить провод на большее сечение. Чтобы снять эту обмотку с трансформатора, необходимо разрезать ее с обеих сторон детали ножовкой по металлу.
Делать это нужно с особой точностью, чтобы случайно не задеть пилу первичной обмотки.
Если катушка спинномозговая, ее остатки необходимо удалить из магнитопровода. Эта задача будет значительно облегчена, если просверлить обмотки для снятия напряжения с металла.
Проделайте те же операции с другим трансформатором. В результате у вас будет 2 части, первичная обмотка которых на 220 В.
Важно! Не забудьте удалить токовые шунты (показаны стрелками на фото ниже). Этот процент от 30 увеличит мощность устройства.
Для изготовления вторички потребуется закупить 11-12 метров проволоки. Он должен быть многожильным и иметь сечений не менее 6 квадратов.
Для изготовления сварочного аппарата на каждый трансформатор необходимо намотать 18 витков (6 рядов по высоте и 3 слоя по толщине).
Оба трансформатора можно оплетать одним проводом или по отдельности. Во втором случае катушки должны подключаться последовательно.
Обмотка должна быть очень плотной, чтобы провода не болтались. Далее первичные обмотки нужно соединить параллельно.
Для соединения деталей между собой их можно прикрутить к небольшому вырезу деревянной доски.
Если измерить напряжение на вторичной обмотке трансформатора, то в этом случае оно будет равно 31-32 В.
Самодельный сварочный аппарат легко прокаливает металл толщиной 2 мм, электроды с диаметр 2.5 мм.
Следует помнить, что приготовление пищи таким самодельным аппаратом следует с перерывами на отдых, так как его обмотки сильно нагреваются. В среднем после каждого использованного электрода аппарат должен остыть в течение 20-30 минут.
Тонкий металлический блок, сделанный из микроволновой печи, не подойдет, так как он его порежет. Для регулировки силы тока сварного шва можно подключить балластный резистор или дроссель. Роль резистора может выполнять отрезок стальной проволоки определенной длины (подбирается экспериментально), который подключается к обмотке низкого напряжения.
Variable Tock
Это наиболее распространенный тип сварочных аппаратов для металла. Сделать его в домашних условиях несложно, а в эксплуатации он неприхотлив. Но основным недостатком аппарата является большой вес понижающего трансформатора , который составляет основу агрегата.
Для домашнего использования достаточно, чтобы устройство выдавало напряжение 60 В и могло обеспечивать силу тока в 120-160 А. поэтому для разрешения , к которому подключена бытовая сеть 220 В, провод с потребуется поперечное сечение от 3 мм 2 до 4 мм 2.Но идеальный вариант – это проводник сечением 7 мм 2. При таком сечении перепадов напряжения и возможных дополнительных нагрузках устройство не будет страшно. Из этого следует, что возобновителю нужен провод диаметром 3 мм. Если взять алюминиевый проводник, расчетное сечение умножается на коэффициент 1,6. Для обновленного потребуется медная шина сечением не менее 25 мм 2
Очень важно, чтобы проводник обмотки был покрыт ветошью изоляцией, так как традиционный ПВХ оболочка при нагревании плавится, плавится, что может вызвать межконтактное закрытие.
Если вы не нашли провод с нужным сечением, то можете сделать сами Из немногих более тонких жил. Но при этом значительно увеличится толщина провода и, соответственно, габариты агрегата.
Первым делом изготавливается база трансформатора – сердечник . Изготовлен из металлических пластин (трансформаторная сталь). Эти пластины должны иметь толщину 0,35-0,55 мм. Шпильки соединительные пластины необходимо хорошо изолировать от них.Перед сборкой жилы рассчитываются ее размеры, то есть размер «окон» и площадь поперечного сечения жилы, так называемая «жила». Для расчета площади используется формула: S см 2 = a x B (см. Рис. Ниже).
Но из практики известно, что если сделать сердечник площадью не более 30 см 2, то на таком устройстве будет сложно получить качественный шов из-за отсутствия блока питания. Да и он очень быстро нагреется.Поэтому сечение сердечника должно быть не менее 50 см 2. Несмотря на то, что масса агрегата увеличится, он станет более надежным.
Для сборки сердечника лучше использовать М-образные пластины И разместить их, как показано на следующем рисунке, пока толщина детали не достигает желаемого значения.
Пластины в конце сборки должны быть медными (по углам) с болтами, затем очистить файл и изолировать тканевой изоляцией.
Теперь можно запустить обмотку трансформатора .
Следует учитывать один нюанс: соотношение витков на сердечнике должно быть 40% на 60%. Это означает, что на той стороне, где размещается первичный элемент, должно быть меньшее количество повторений. Из-за этого при сварке сварка обмотка, имеющая большее количество витков, будет частично отключаться из-за возникновения вихревых токов. Это повысит силу тока, что положительно скажется на качестве шва.
Когда намотка трансформатора завершена, сетевой кабель подключается к общему проводу и к ответвлению на 215 витков. Сварочные кабели подключаются ко вторичной обмотке. После этого аппарат контактной сварки готов к работе.
Константа
Для варки чугуна или нержавеющей стали требуется устройство постоянного тока. Его можно сделать из обычного трансформаторного блока, если к его вторичной обмотке подключить выпрямитель . Ниже представлена схема сварочного аппарата с диодным мостом.
Схема сварочного аппарата с диодным мостом
Выпрямитель собран на диодах Д161, выдерживающих 200а. Их необходимо установить на радиаторы отопления. Также требуется 2 конденсатора (С1 и С2) для выравнивания пульсаций тока на 50 В и 1500 мкФ. В этой электросхеме также есть регулятор тока, роль которого выполняет дроссель L1. Сварочные кабели (прямой или обратной полярности) подключаются к контактам x5 и x4, в зависимости от толщины подключаемого металла.
Инвертор от блока питания компьютера
Сварочный аппарат от блока питания компьютера невозможен. Но использовать его корпус и некоторые детали, а также вентилятор вполне реально. Так что, если вы сделаете инвертор своими руками, его легко можно разместить в корпусе БП от компьютера. Все транзисторы (IRG4PC50U) и диоды (CD2997A) необходимо устанавливать на радиаторы без использования контактных площадок. Для охлаждения деталей желательно использовать мощный вентилятор , например THERMALTAKE A2016.Несмотря на небольшие размеры (80 х 80 мм), кулер способен развивать 4800 об / мин. Также в вентилятор встроен револьверный регулятор. Последние регулируются с помощью термопары, которую нужно закрепить на радиаторе с установленными диодами.
Совет! В корпусе БП рекомендуется просверлить несколько дополнительных отверстий для лучшей вентиляции и отвода тепла. Защита от перегрева, установленная на радиаторах транзисторов, настроена на срабатывание при 70-72 градусах.
Ниже представлена принципиальная электрическая схема. Сварочный инвертор (в большом разрешении), в котором может быть выполнено устройство, помещается в корпус БП.
На следующих фотографиях показано, из каких компонентов состоит самодельный инверторный сварочный аппарат и как он выглядит после сборки.
Сварщик от электродвигателя
Чтобы сделать простой сварочный аппарат из статора электродвигателя, необходимо выбрать сам электродвигатель, отвечающий определенным требованиям, а именно, чтобы его мощность была от 7 до 15 кВт.
Совет! Лучше всего использовать двигатель серии 2а, так как он будет иметь большое окно магнитопровода.
Получить нужный статор можно в местах приема металлолома. Как правило, его очищают от проводов и после пары ударов кувалдой раскалывается. Но если корпус из алюминия, то для снятия магнитопровода необходимо будет стыковать статор .
Подготовка к работе
Подложите статор с отверстием вверх и вниз под деталь из кирпича. Затем сложите дрова внутрь и сожгите их. После пары часов магнитные трубки легко отделяются от корпуса.Если в корпусе есть провода, то их тоже можно вынуть из паза после термообработки. В результате вы получите очищенный от лишних элементов магнитопровод.
Эта заготовка должна быть тонкой маслянистой И дать ей высохнуть. Чтобы ускорить процесс, можно использовать тепловую пушку. Пропитка лака делается для того, чтобы после снятия стяжки не возникла упаковка.
Когда диск полностью высохнет с помощью болгарки, снимите стяжку , установленную на нем.Если стяжку не снимать, они будут выполнять роль короткозамкнутых витков и забирать мощность трансформатора, а также вызывать его нагревом.
После очистки магнитопровода от лишних деталей необходимо будет сделать двухстороннюю футеровку (см. Рисунок ниже).
Материалом для их изготовления может служить картон или пресс-пролет. Также из этих материалов нужно сделать два рукава. Один будет внутренним, а второй – наружным.Далее необходимо:
установить обе торцевые накладки на заготовку;
затем вставить (одеть) цилиндры;
всю эту конструкцию оборачивает перелетная или стеклянная скамья;
Получившуюся деталь промазать лаком и просушить.
Изготовление трансформатора
После описанных выше действий сварочный трансформатор можно изготовить из магнитопровода. Для этих целей нужен провод, покрытый тканевой или стеклянной изоляцией. Для намотки первичной обмотки потребуется провод диаметром 2-2 мм.5 мм. Для вторичной обмотки потребуется около 60 метров медной шины (8 х 4 мм).
Итак, расчеты производятся следующим образом.
На сердечнике должны быть размещены 20 витков провода диаметром не менее 1,5 мм, после чего необходимо подать на него напряжение 12 В.
Измерить ток, протекающий в этой обмотке. . Значение должно быть около 2 А. Если оказалось значение больше требуемого, количество витков нужно увеличить, если значение меньше 2а, то уменьшить.
Вычислите количество витков витков и разделите его на 12. В результате вы получите значение, указывающее, сколько витков необходимо для 1 по напряжению.
Для первичной обмотки Подходит проводник диаметром 2,36 мм, который необходимо сложить. В принципе можно взять любую проволоку диаметром 1,5-2,5 мм. Но перед этим нужно рассчитать сечение жил в скрутке. Сначала нужно намотать первичную обмотку (220 В), а затем – вторичную.Его провод необходимо изолировать по всей длине.
Если во вторичной обмотке сделать демонтаж на месте, где получается 13 В, и поставить диодный мост, то этот трансформатор можно использовать вместо аккумулятора, если нужно завести автомобиль. Для сварки напряжение на вторичной обмотке должно быть в пределах 60-70 В, что позволит использовать электроды диаметром от 3 до 5 мм.
Если уложены обе обмотки, и в такой конструкции есть свободное место, можно добавить 4 медные шины (40 х 5 мм).В этом случае вы получите обмотку для точечной сварки, которая позволит соединить листовой металл толщиной до 1,5 мм.
Для производственного ящика Не рекомендуется использовать металл. Лучше сделать его из текстолита или пластика. В местах крепления катушки к корпусу следует проложить резиновые прокладки для уменьшения вибрации и лучшей изоляции от токопроводящих материалов.
Самодельная точечная сварка
Готовый аппарат для точечной сварки имеет достаточно высокую цену, не оправдывающую его внутренней «начинки».Работает он очень просто, и сделать его своим не составит большого труда.
Для самостоятельного изготовления аппарата точечной сварки вам понадобится один СВЧ трансформатор мощностью 700-800 Вт. С него нужно снять вторичную обмотку способом, описанным выше в разделе, где изготовление рассматривался сварочный аппарат от СВЧ.
Аппарат для точечной сварки изготавливается следующим образом.
Сделайте 2–3 витка внутри кабеля манитопровода с диаметром жилы не менее 1 см.Это будет вторичная обмотка, позволяющая получить ток в 1000 А.
На концах кабеля рекомендуется установить медные наконечники.
Если подключить к первичной обмотке 220 В, то на вторичную обмотку мы получим напряжение 2 В при токе около 800 А. Этого хватит, чтобы за несколько секунд расплавить обычный гвоздь.
Далее следует сделать корпус для аппарата .По той причине, что это будет хорошая деревянная доска, из которой вам следует сделать несколько предметов, как показано на следующем рисунке. Размеры всех деталей могут быть произвольными и зависеть от габаритов трансформатора.
Чтобы придать корпусу более эстетичный вид, острые углы можно удалить с помощью ручного фрезерования с установленной на нем кромкорезной фрезой.
На одной части сварочных клещей нужно вырезать небольшой клин .Благодаря ему галочки смогут подняться выше.
Вырежьте отверстие в задней стенке корпуса для переключателя и сетевого провода.
Когда все детали готовы и загрунтованы, их можно красить черной краской или покрывать лаком.
От ненужной микроволновки потребуется отсоединить сетевой кабель и концевой выключатель. Также понадобится металлическая дверная ручка.
Если у вас нет ножки и медного стержня, а также медных хомутов, то детали необходимо покупать.
Из медной проволоки нарежьте 2 небольших стержня, которые будут выполнять роль электродов, и закрепите их в зажимах.
Прикрутите выключатель к задней стенке корпуса аппарата.
Прикрутите к основанию заднюю стенку и 2 стойки, как показано на следующих фотографиях.
Закрепите трансформатор на основании.
Далее один сетевой провод подключается к первичной обмотке трансформатора.Второй сетевой провод подключается к первой клемме переключателя. Затем нужно прикрепить провод ко второму выводу переключателя и подключить его к другому выходу первичной обмотки. Но по этому проводу надо взять и установить в нем СВЧ . Он будет выполнять роль сварочной кнопки. Эти провода должны быть достаточной длины, чтобы на конце клещей можно было поставить прерыватель.
Закрепите крышку устройства на стойках и задней стенке с установленной ручкой.
Закрепите боковые стенки корпуса.
Теперь можно устанавливать клещи для сварки. Сначала просверлите их концы по отверстию, в которое будут вкручиваться шурупы.
Далее закрепите выключатель на конце.
Вставьте плоскогубцы в корпус, предварительно вставив между ними для совмещения квадратной планки. Просверлите клещи в боковых стенках отверстия и вставьте в них длинные гвозди, которые будут служить топорами.
На концах клещей закрепите медные электроды и выровняйте их так, чтобы концы стержней находились напротив друг друга.
Чтобы верхний электрод поднимался автоматически, закрутите 2 винта и закрепите на них резинку, как показано на следующих фотографиях.
Включите прибор, подсоедините электроды и нажмите кнопку «Пуск». Вы должны увидеть электрический разряд между медными стержнями.
Для проверки агрегата можно взять металлические шайбы и приварить их.
В данном случае результат был положительным. Поэтому создание аппарата для точечной сварки можно считать законченным.
Diy портативный аккумулятор для точечной сварки, печатная плата, сварочное оборудование, сварочные аппараты для 18650, 26650, 12 в, продажа
Точные детали:

Технические характеристики:
– Можно сваривать липо аккумулятор 18650/26650/32650, он портативный, стабильный и надежный
– Напряжение в системе: 12В-14.6В
– Рабочий ток: 90-150А
– Предлагаемая батарея:
1. Свинцово-кислотный аккумулятор 20-45ач с хорошей производительностью и малым внутренним сопротивлением
2. 3,5-5,5ач 45C 3S литиевая аккумуляторная батарея aeromodel
3. 30-35ач емкостью 18650 аккумулятор
-Эта схема с батареей 12 В станет аппаратом для точечной сварки аккумуляторов энергии для сварки никелевых деталей, таких как литиевые батареи и никель-хромовые батареи. По разным конфигурациям толщина может быть около 0.1 мм-0,15 мм
Описание функции:
После включения нажмите и удерживайте переключатель в течение 2 секунд, чтобы включить
Есть 4 режима, нажмите и удерживайте переключатель в течение 3 секунд, чтобы переключиться на «звуковой сигнал» звук и окончание
Уровень 1: Низкая мощность, зеленый свет мигает один раз
2-я передача: средняя мощность, зеленый свет мигает дважды
Уровень 3: Высокая мощность, зеленый свет мигает три раза
4-я передача: автоматический режим
Когда красный свет всегда горит, нажмите и удерживайте переключатель, чтобы выключить устройство.
ПРИМЕЧАНИЕ:
Если аккумулятор в хорошем состоянии и внутреннее сопротивление очень низкое, то возможна большая перегрузка по току.
Если вы не уверены в своей батарее, лучше удлинить провод примерно на 1 метр с помощью провода 2,5² или 4², тогда это снизит риск возгорания трубки питания.
В пакет включено:
1x основная плата
2 x входных провода
2 x выходных провода (со сварочной ручкой)
1 x комплект сварочных компонентов
Самодельный аппарат для дуговой сварки – блог Dan’s Workshop
Создайте свой собственный аппарат для дуговой сварки! Многие из вас так терпеливо ждали прибытия этих ПОДРОБНЫХ ПЛАНОВ , которые вы можете приобрести и загрузить (4.6 МБ pdf!) За небольшую плату.
Вы получаете 90 страниц высококачественных цветных иллюстраций, фотографий, заметок по строительству
и всех часто задаваемых вопросов в удобном для печати формате PDF. И информации НАМНОГО больше
, чем в бесплатной (читай: скинни) версии.
Поскольку я крайне предан своим читателям, исходная HTML-версия моего
чертежей самодельного сварщика все еще здесь. Это никуда не денется. Итак, вы,
, можете просмотреть (как всегда: бесплатную) фотогалерею этого проекта
ниже.
Он построен из использованных трансформаторов для микроволновых печей. Модуль твердотельного тиристора
обеспечивает регулировку мощности, в отличие от обычных сварочных аппаратов AC
, которые просто переключают многоотводный трансформатор.
Обновление за июнь 2013 г .: вот хорошая ссылка, объясняющая, как работают SCR:
http://www.allaboutcircuits.com/vol_3/chpt_7/5.html
(я обнаружил, что когда искал, как использовать 4 больших «хоккейных пук» SCR для изготовления выпрямительного моста)
Вот
фото.Как видите, разделов три. Нижняя секция
, которая является основанием шкафа, содержит 8 трансформаторов. (Видны четыре
.) В центральной части находятся охлаждающие вентиляторы, органы управления питанием
и большая часть проводки. В верхней части находится лоток для инструментов и ручка для переноски
. (Я говорю «ручка для переноски» немного осторожно; этот зверь
весит 140 фунтов!) Прокрутите вниз, чтобы увидеть схему и примечания к дизайну!
Создайте свой собственный аппарат для дуговой сварки!
Щелкните изображение, чтобы увеличить его.Это то, что большинство из вас,
, хотели видеть, поэтому я разместил это изображение здесь, в верхней части страницы
. Он также включен ниже на странице, где есть дополнительная информация
по каждому компоненту. Обратите внимание, что эта схема не является абсолютной. Допуски полупроводников и катушек индуктивности достаточно различаются, поэтому
придется поэкспериментировать со значениями и конфигурациями, чтобы заставить его работать
в вашей собственной уникальной ситуации.
Зачем создавать собственный сварочный аппарат?

С технологиями, доступными практически каждому,
открывает все большие возможности для домашнего любителя.Скорее всего, вы читаете это руководство по
, либо зная о возможности легко найти детали, встроенные в
в простые конструкции, либо с желанием узнать о нем больше. Вот о чем
это руководство; Моя цель – рассказать об этих проектах и позволить вам, как читателю, создать полезные инструменты и получить выгоду не только от их использования
, но и от знаний и опыта, накопленных при фактическом планировании, сборке
и завершении такого проекта.
Факты о самодельной технике

Есть несколько важных фактов о самодельных инструментах.Вы не всегда можете сэкономить
, создавая собственное оборудование. Изготовление собственных инструментов
может занять очень много времени. Да и самодельная техника не всегда лучше, чем в магазине.
Вот и обратная сторона этих фактов. У большинства из
нас больше времени, чем денег. Если мы сможем найти источники для дешевых или бесплатных запчастей
, мы сможем сэкономить много денег, а время будет единственной другой статьей расходов.
Кроме того, некоторые самодельные инструменты даже недоступны в магазине, или
могут иметь удобные функции, которых нет у их купленных в магазине аналогов.
Люди строят собственное торговое оборудование по разным причинам, и на некоторые из них я уже намекал:
Им нравится строить вещи
Они хотят улучшить дизайн.
Им нужен инструмент, который не может найти другого пути.
Им нужен инструмент для создания другого инструмента.
Они хотят сэкономить.
Изучение аппарата дуговой сварки
Чтобы воспользоваться преимуществами этого руководства, вам не нужно знать, как выполнять сварку. Даже если
вы знаете все о сварке, то, что находится внутри сварщика, – это совсем другая история.Прежде чем вы сможете успешно построить аппарат для дуговой сварки, вам необходимо,
, понять, как он работает и какие компоненты используют.
Сварочный аппарат
– это источник питания с высоким током и низким напряжением. Их два типа
: постоянная сила тока и постоянное напряжение. Сварочный аппарат
работает с постоянной силой тока. Устройства подачи проволоки работают с постоянным напряжением
. Сварщики обычно используют трансформаторы для снижения напряжения
и повышения силы тока до уровней, пригодных для сварки. Сварочные аппараты TIG и другие типы
используют специальные высокочастотные источники питания, описание которых выходит за рамки данного руководства.
Трансформаторы
с ламинированным железным сердечником имеют постоянную характеристику тока, что делает их
идеальными для сварочных работ. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Внутри практически любого сварочного аппарата находится трансформатор
, который состоит из трех основных частей: первичной обмотки, вторичной обмотки
и многослойного железного сердечника. Обмотки медные.
Первичные обмотки подключаются к линейному напряжению, а в сварочных аппаратах это
, как правило, 240 вольт. Вторичные обмотки питают дугу и намного тяжелее медных обмоток.Обмотки намотаны на железный сердечник. Между первичной и вторичной обмотками
нет электрического соединения. Электроэнергия передается магнитным способом через железный сердечник
.
Источнику питания для сварки также требуется
способ изменения мощности дуги. Есть несколько способов добиться этого. Один из способов
– иметь увеличивающееся количество ответвлений вдоль вторичной обмотки
, чтобы потреблять различное количество энергии. Другой способ – сконфигурировать трансформатор
таким образом, чтобы первичная обмотка могла перемещаться в направлении
или от него от вторичной, передавая больший или меньший магнитный поток на вторичную обмотку
.Другой заключается в изменении ширины импульса линейного тока
первичной обмотки. Сварщик в этом руководстве использует контроллер типа
с шириной импульса.
Электрическая схема, электрическая схема

Модификации сварочного аппарата Вы можете собрать сварочный аппарат любым способом
по вашему выбору. Гораздо проще было бы включать и выключать различные комбинации трансформаторов
для получения различных настроек нагрева
. Или вы можете удалить концевые блоки двух трансформаторов, поставить их встык
и настроить подвижный первичный контроллер.Причина, по которой я выбрал для этого руководства
контроллер ширины импульса, заключается в том, что
обеспечивает простую надежную конструкцию с небольшим количеством движущихся частей.
Маленький сварочный аппарат на 110 В, который я сделал для своего отца

Трансформатор и селектор тепла являются основными строительными блоками аппарата
для дуговой сварки. Однако существует ряд других компонентов
поддержки, которые необходимо упомянуть. Шкаф, в котором находится сварочный аппарат, должен быть спроектирован таким образом, чтобы не допускать попадания сварочной пыли.Этот шкаф в сборе должен включать охлаждающий вентилятор
, чтобы обеспечить достаточный воздушный поток для охлаждения компонентов. Зажим заземления
и электрододержатель (часто не входят в комплект при покупке сварочного аппарата
) также необходимы перед сваркой. И вам понадобится розетка
на 220 В для подключения сварочного аппарата, а также шнур и вилка на самом сварочном аппарате
.
Получение запчастей

Часть острых ощущений при создании аппарата для дуговой сварки заключается в том, чтобы
модифицировать компоненты, из которых состоит источник питания.Трансформаторы, охлаждающие вентиляторы
и детали шкафа взяты из старых микроволновых печей.
Я обошелся с местными торговцами бытовой техникой и магазинами обслуживания
и сказал им, что я хочу делать, и они были счастливы отдать мне
свои микроволновые печи для утиля. Я также поместил объявление в газету, потому что
большинство розничных продавцов бытовой техники взимают плату за приемку старого прибора
своих клиентов, и люди были рады принести мне свои микроволновые печи
, зная, что я не буду брать с них плату, чтобы принять его и будет переработано
в самодельное торговое оборудование.
Однако одно слово из
предупреждения. Ваш двор или гараж будут завалены микроволновыми печами
, ожидающими демонтажа. Для завершения этого проекта вам понадобятся восемь больших трансформаторов
, а также микроволны
мощностью от 950 Вт и выше. Если вы размещаете рекламу в газете,
не сможет выбрать то, что вы получите, но не отчаивайтесь; у этих странных может быть
только подходящий трансформатор для вашего датчика легкого запуска или только правильный
вентилятор для системы охлаждения.Я насчитал в общей сложности 22 печи, прежде чем мой сварочный аппарат
был готов. Мне, наверное, не понадобилось бы такое количество, но у меня
есть много хороших деталей и, вероятно, достаточно трансформаторов, чтобы построить еще один сварочный аппарат
. На момент написания этой статьи я раздумывал над идеей сварочного аппарата
меньшего размера, который мог бы работать от 120 В для более легких проектов.
Передняя и нижняя часть шкафа изготовлены из дерева. Детали, которые вам нужно будет
купить, перечислены ниже. Большинство этих деталей поступает из магазина оборудования
, за исключением модуля IRKT71 SCR.Вам необходимо заказать
в компании-поставщике электроники. Я заказал свою в Newark
Electronics, но вы также можете найти эту деталь в Digikey Electronics или
, вы можете найти другие источники на веб-сайте International Rectifier.
Доработка трансформаторов

Трансформаторы для микроволновых печей – это повышающие трансформаторы. Это означает, что у
напряжение на вторичной обмотке выше, чем на первичной. В микроволновых печах
первичная обмотка принимает стандартный домашний ток, 120 вольт.
Вторичное напряжение обычно составляет 4000 вольт. Вторичная обмотка
должна быть снята, а на ее место должна быть установлена обмотка низкого напряжения. Новая вторичная обмотка
имеет типичное напряжение холостого хода 10 вольт. Под нагрузкой
при дуговой сварке это напряжение упадет до 2–4 вольт, а при
до 250 ампер. Для новой вторичной обмотки
вы будете использовать одножильный провод №6. Многие люди спрашивают, сколько именно витков я поставил на эту новую вторичную обмотку
, и я всегда говорю, сколько вы можете уместить! Если вам нужно знать
, у меня было от 12 до 15 витков на каждом трансформаторе.
Монтаж и подключение трансформаторов

Вот детали нижней панели аппарата для дуговой сварки, на котором установлены трансформаторы
. Поскольку не все трансформаторы аналогичны
, вам придется импровизировать там, где это необходимо. Установите трансформаторы
таким образом, чтобы можно было правильно и аккуратно подключить первичные и вторичные обмотки
. Вы даже можете нарисовать монтажные схемы на нижней плате
, чтобы упорядочить ее.
Сборка шкафа

Корпус для самодельного сварочного аппарата выполняет несколько функций.
Верхняя часть напоминает лоток и служит местом для хранения электродов
, сварочных перчаток, кабелей и зажимов, отбойных молотков и других предметов
, используемых при сварке. Ручка для переноски сделана из дюбеля 1 1/2
и позволяет определить вес машины.
Шкаф также служит шасси для трансформатора и других компонентов
.Вентиляторы охлаждения установлены на той же фанерной перегородке
, на которой построен контроллер. Трансформаторы устанавливаются на днище
, которое представляет собой короткий кусок сосны 2 × 12. Построить прочный шкаф
обязательно, потому что готовый сварочный аппарат будет весить около 120 фунтов.
Не экономьте здесь.
Вы можете покрасить шкаф в любую цветовую схему
по вашему желанию, но основная цель краски – защитить древесину
от влаги и растворителей. Кроме того, это придает машине
профессиональный вид, который подчеркнет ценность всех ваших усилий.
Маленький сварочный аппарат со снятой крышкой

Сборка контроллера Список деталей
C1: 600 пФ, 2 кВ, керамика
C2: 0,1 мф, 400 В, эпоксидный
C3: 22 мФ, 250 В, электролитический
Q1: IRKT71 SCR модуль
Q2: Симистор диммера лампы
BR1: RB152 1A мостовой выпрямитель
D1: Триггерный диак
R1: Trigger diac
R1 : 1M линейный потенциометр
R2: 5k линейный потенциометр
Контроллер широтно-импульсного типа. Он работает, запитывая трансформаторы
короткими импульсами тока, средними импульсами или непрерывным током
в зависимости от настройки на ручке переключателя нагрева, R1.Это
схема управления того же типа, что используется в поворотных регуляторах освещенности.
Вы можете использовать перфорированную плату с предварительно просверленными отверстиями, но я рекомендую собрать схему управления фазой
на розетке для экспериментатора. Это не намного дороже
, и если какой-то компонент сломается, вы можете легко подключить новый
, даже не прогревая паяльник. Прежде чем подавать питание, убедитесь, что
ваши соединения правильны, и никогда не работайте с
в цепи при включенном питании!
Для модуля SCR я сначала использовал
два SCR Teccor S6070W, подключенных по обратной параллельной цепи, как
вы видите на схеме.Они оказались слишком легкими, и они
поджарились, когда я попытался сварить на полном огне прутком 5/32. После тщательного сравнения цен
в нескольких каталогах промышленной электроники я выбрал модуль SCR IRKT71 Inta-pak компании
International Rectifier. Насколько я помню, он стоил около
50 долларов. Я купил его через Newark Electronics. Ну
стоит своей цены. Он имел 3 больших винтовых клеммы наверху и 4 меньших лопатчатых разъема
на одном конце для схемы управления. Он содержит
два SCR внутри и сконфигурирован с учетом схемы
с обратной параллельной схемой.
Модуль SCR и радиатор в сборе должны быть сконфигурированы
для приема струи воздуха от одного из охлаждающих вентиляторов. Используйте смазку для радиатора
между модулем SCR и радиатором, чтобы обеспечить хороший теплопроводный контакт
. Эта сборка вообще не сильно нагревается
, и в том-то и дело. Тщательно подключите и проверьте соединения
с цепью управления фазой, датчиком перегрева и переключателем только
вентилятора.
Схема легкого зажигания дуги не является обязательной.R2
контролирует чувствительность. Отрегулируйте его до наименее чувствительного значения
наименьшего нагрева. Таким образом, он наверняка будет работать при всех режимах нагрева. Он работает
, подавая полную мощность на электрод, пока вы не зажжете дугу. Этот
помогает предотвратить прилипание электрода к работе. Используйте для этого трансформатор платы brain
из одной из печей и измените его на
, как показано ниже: Найдите и снимите катушку вторичной обмотки и пропустите через нее одну петлю
многожильного кабеля №6. Подключите первичную обмотку к
по указанным соединениям на BR1.
Обвязка всех концов
В этой главе рассматриваются последние детали, необходимые для обеспечения работоспособности вашего сварочного аппарата.
Выполните окончательную разводку согласно схемам. Подключите сварочные кабели
и наденьте зажим заземления и электрододержатель. Установите шнур диапазона
и подключите его к главному выключателю питания и клеммной колодке трансформатора
. Присоедините ручку переключателя нагрева, и вы готовы подключить
к вашему новому дугосварочному аппарату.
Калибровку шкалы переключателя нагрева
можно выполнить любым способом, не важно знать точное значение силы тока
, подходящее для каждого вида сварки. Я откалибровал шахту
с напряжениями холостого хода, которые в квадрате примерно
пропорциональны сварочному току. Для этого установите вольтметр на шкалу
, подходящую для 80 вольт. Включите сварочный аппарат и отсоедините пусковое реле easy
. Поверните ручку переключателя нагрева на полную мощность и отметьте точку
на шкале.Затем поверните ручку обратно так, чтобы ваш вольтметр показал
70 вольт, и отметьте точку на циферблате. Поверните ручку обратно на 60 и отметьте
точку. Повторите этот процесс с шагом 10 вольт. Или вы можете
увеличить его с шагом 5 вольт. Если вы можете найти способ откалибровать циферблат
в усилителях с помощью очень большого амперметра, вы, конечно, сможете это сделать.
Ускоренный курс по сварке

Если вы никогда раньше не занимались сваркой, я рекомендую вам зайти в библиотеку
и ознакомиться с руководством по сварке.Если вы ДОЛЖНЫ начать сварку сразу после завершения работы сварочного аппарата
, прочтите эту главу.
ДО того, как
зажжет дугу. Для сварки
важно правильно одеться. Вам понадобится сварочный шлем, чтобы защитить глаза от ультрафиолетовых лучей
и предотвратить попадание искр в волосы. Шляпы из огнестойкого материала
– тоже хорошая идея. Получить их можно при сварке
домов снабжения. Вам также понадобятся перчатки, чтобы защитить кожу от солнечных ожогов от дуги
и брызг сварочного металла.Кожаные фартуки и кожаные ботинки предотвращают попадание сварочных брызг
на вашу кожу. И не забывайте проводить сварку только в хорошо проветриваемых помещениях
. Сварка дает удушливый пыльный дым. Прочтите инструкции и предупреждения
на этикетках сварочных материалов и оборудования
.
Зажигание и поддержание дуги. Построить дугу
несложно. Подняв шлем, расположите электрод примерно на расстоянии
1/4 дюйма от того места, где вы хотите начать сварку. Опустите шлем
и сделайте быстрый удар электродом.Следите за дугой. Будьте готовы к тому, что
НЕМНОГО отодвинет электрод. Очень скоро у вас будет
, чтобы медленно вводить электрод в сварной шов, поскольку он довольно быстро плавится
в сварочной ванне.
Укладка бусинки. Правильно поддерживаемая дуга
при горении электрода издает шипящий, потрескивающий звук.
Если держать дугу слишком далеко, гудение и разбрызгивание усиливаются. Удерживание
дуги до закрытия приводит к перегреву стержня и иногда заеданию
. При укладке валика важно, чтобы электрод
продолжал двигаться в сварочную ванну по мере вашего движения.Горизонтальные бусинки самые простые.
С вертикальными полосками проще всего работать сверху вниз. Когда
сваривает длинные валики, важно прихватывать каждые 6 дюймов, чтобы не допустить деформации
. Например, если вы свариваете металлическую коробку
вместе, скрепите ее вместе, а затем вернитесь и уложите бусины
твердо. Если вы этого не сделаете, весь беспорядок будет настолько деформирован, что после первых двух швов форма
будет настолько искажена, что вы не сможете закончить остальные сварные швы
.
Наконец, помните, что сварка – это то, что
требует практики.Вы не можете выучить это по руководству. Вы должны потратить какое-то время
, просто укладывая бусинки и экспериментируя. Попробуйте сварить велосипедные рамы. Задача
здесь – сделать хорошие сварные швы, не прожигая металл.
Я обнаружил, что можно резать рамы велосипедов и другие тонкие металлические профили
с помощью большого сварочного прутка на большом токе. Однако опыт сварки
выходит за рамки данного руководства. Сходите в библиотеку и возьмите
книг по сварке. Используйте их, чтобы направлять свой прогресс во время практики.
Поиск и устранение неисправностей

Сварщик застрял на высокой силе тока, и изменение шкалы переключателя нагрева
не имеет никакого эффекта. Здесь может быть ряд ошибок. Убедитесь, что
правильно подключено реле легкого пуска. Если это реле не втягивает
, когда вы зажигаете дугу, сварочный аппарат не переключается на выбранную вами мощность
.
Трудно зажечь дугу при низкой температуре. Возможно, неисправен механизм легкого пуска
.Убедитесь, что он подключен правильно,
и используются нормально замкнутые контакты. Когда вы зажигаете дугу
, реле должно размыкаться. Эта проблема также возникает, если защитное покрытие сварочного прутка
повреждено на ударном конце.
Сварщик
работал прекрасно, но после сварки примерно 15 стержней 5/32 он внезапно прекратил работу. Вы перегрели сварщика. Датчик перегрева
выполнил свою работу и отключил контроллер. Поклонники по-прежнему должны бежать.
Дайте сварщику остыть в течение нескольких минут, и он снова начнет сварку.
Сварщик работал прекрасно, но после двухчасовой сварки
что-то странно пахнет и дуга либо отсутствует, либо только полная сила тока.
Вы поджарили модуль SCR и перегрели трансформаторы. У большинства сварочных аппаратов
есть рабочий цикл. Это означает, что если рабочий цикл вашего сварочного аппарата
составляет 80%, вы должны сваривать не более 8 минут, а затем дать ему отдохнуть в течение 2 минут перед повторной сваркой. Или, если он имеет рабочий цикл
30%, вы должны подождать 7 минут между 3-х минутными сварочными струями.Рабочий цикл
для этого сварочного аппарата не определен. На самом деле он варьируется от
в зависимости от силы тока, с которой вы проводите сварку. И не забудьте, что
держите вентиляционные отверстия открытыми и не допускайте скопления пыли внутри сварочного аппарата
. Пыль действует как изоляция и препятствует правильному охлаждению.
Еще одна вещь, которую нужно сделать, чтобы сварщик оставался холодным, – это включить только вентилятор.
переключаться между сварными швами. Это позволяет воздуху циркулировать в трансформаторах
, когда они простаивают.
Принципиальная электрическая схема, опять же

PROMOTOR 220V дуговой сварочный аппарат сварочный аппарат IGBT AC MINI инверторный сварочный аппарат инструменты DIY домашний сварочный аппарат автоматический
Цвет: Mini Welder Set A
Портативный мини-сварочный аппарат НА СКЛАДЕ 3-6 дней с доставкой
Портативный и легкий аппарат для дуговой сварки
220 В идеально подходит для обучения сварке или для тех, кто хочет делать небольшой ремонт в доме.Он сочетает в себе прочную конструкцию, производительность и контроль для простых в использовании приложений. Он имеет тепловую перегрузку и защиту от прилипания, чтобы вы не беспокоились и защищали устройство от повреждений. Применение электросварщика очень обширно, с его помощью можно сваривать столы, стулья, полки, сельскохозяйственный инвентарь, стальные трубы, сетки и т. Д.
Номинальное входное напряжение: 220 В переменного тока
Номинальная входная частота: 50 Гц ± 15%
Номинальный входной ток: 25 А
Номинальная входная мощность: 5,5 кВт
Вес машины: 2.5 KG
Диапазон регулировки сварочного тока: 10 ~ 200 A
Напряжение холостого хода: 65 В
Частота: 50/60 Гц
Номинальный рабочий цикл: 60%
Коэффициент мощности: 0,7
Уровень защиты корпуса: IP21S
Уровень изоляции корпуса: F
Электрод: φ2,5 ~ 3,2
Размер сварочного аппарата (Д * Ш * В): 205 x 100 x 150 мм / 8,07 ″ x 3,94 ″ x 5,9 ″
Подходящий материал: нержавеющая сталь / углеродистая сталь / низколегированная сталь
Рекомендуемая толщина сварочного электрода: 2 ~ 6 мм
В пакет включено:
1 x сварочный аппарат
1 x шестигранный ключ
1 x маска для рук с ручкой и стеклом маски
1 x пара быстроразъемных соединений
1 x руководство пользователя
СОВЕТ:
Доставка со склада в США, около 4-8 рабочих дней до доставки.Если у товара есть какие-либо проблемы, свяжитесь с нами напрямую, и мы сделаем все возможное, чтобы помочь вам их решить.
Убедитесь, что он подходит, введя номер своей модели.

Обмотка	Количество витков	Диаметр проводника, мм
Первичная	100	0,3
Вторичная №2	15	1
Вторичная №3	15	0,2
Вторичная №4	20	0,35
Вторичная №5	20	0,35

Изделие	Сердечник	Обмотки
Основной трансформатор	Ш20 х 28, феррит, 2000 нм	12 и 4 витка, общая площадь сечений 10 и 30 мм. кв. соответственно
Дроссель (L2 на принципиальной схеме)	Ш20 х 28, феррит, 2000 нм	Пять витков, площадь сечения – 24 мм. кв.
Трансформатор токовый	Кольца ферритовые (2 шт.) 30 х 18 х 7	Первичная – провод, проведённый через кольцо. Вторичная обмотка из провода 0,5 мм в диаметре, 86 витков.

инверторный, точечный, из микроволновки и другие

Сварочный аппарат из микроволновки

Сварочник на переменном токе

Аппарат на постоянном токе

Инвертор из блока питания компьютера

Сварочник из электромотора

Подготовка к работе

Изготовление трансформатора

Самодельный аппарат точечной сварки

Как сделать сварочный аппарат своими руками?

Особенности

Конструкция

Корпус

Вопрос надежности

Интересное по теме:

как сделать трансформатор или мини-сварку своими руками

Сварочные аппараты: классификация

Как сделать сварочный аппарат инверторного типа

Сварочный трансформатор своими руками

Мини-сварка своими руками

Плазменный сварочный аппарат своими руками –

Оборудование для плазменной сварки

Плазменный сварочный аппарат

Как самому сделать сварочный аппарат

Руководство по изготовлению.

Зубаль И. Д. «Сварочный аппарат своими руками. выпуск 12» Солон Пресс, 2003 год, 176 стр. (1,33 мб. djvu)

Похожая литература

Сварочный аппарат своими руками. Зубаль И.Д. 2003 | Библиотека: книги по архитектуре и строительству

Как самостоятельно собрать импульсный сварочный аппарат

Преимущества и особенности

Мини-аппарат

Настройка и проверка мини-аппарата

Видео

Сварочный аппарат для автомобильных аккумуляторов DIY

Вот что вам понадобится:

– купить аппарат для точечной сварки своими руками с бесплатной доставкой на AliExpress

сварочных инструментов своими руками

Как собрать сварочный аппарат 220.Делаем сварочный аппарат самостоятельно. Инверторный сварочный аппарат своими руками

Виды сварки и типы сварочных аппаратов

Как сделать трансформаторный сварочный аппарат: материалы и инструменты

Правильная намотка катушек

Безопасность и проверка устройства

Инверторный сварочный аппарат своими руками

Какой нужен сварочный аппарат

Типография электродуговых аппаратов

Что “варить”?

Установка сварного агрегата в виде трансформатора

Фото подсказки как сделать сварочный аппарат своими руками

Технология изготовления трансформатора для сварочного аппарата

Особенности расчета параметров трансформатора для сварочного аппарата

Переменный выходной ток

Размеры провода

Вторичная обмотка

Твердый провод

Ядро

Инвертор

Фото Сварочный аппарат в домашних условиях

Variable Tock

Константа

Инвертор от блока питания компьютера

Сварщик от электродвигателя

Подготовка к работе

Изготовление трансформатора

Самодельная точечная сварка

Diy портативный аккумулятор для точечной сварки, печатная плата, сварочное оборудование, сварочные аппараты для 18650, 26650, 12 в, продажа

Точные детали:

Самодельный аппарат для дуговой сварки – блог Dan’s Workshop

PROMOTOR 220V дуговой сварочный аппарат сварочный аппарат IGBT AC MINI инверторный сварочный аппарат инструменты DIY домашний сварочный аппарат автоматический

Автор: alexxlab

Добавить комментарий Отменить ответ

Рубрики
