Электрический гравер – что это, где применяется и как выбрать?

Доброе время суток. Сегодня мы предоставим вам необходимую информацию, которая пригодится вам при выборе такого электроинструмента как гравер.

Что такое гравер и где его применяют?

Сперва ответим на вопрос — что это и где он используется. Гравер – это ручной универсальный электрический инструмент с помощью которого осуществляется шлифование, фрезерование, сверление, зачистные работы и гравировка. Используется он при работе с такими материалами как – сталь, стекла, керамики, камень, дерево и др. Данный тип электроинструмента может применяться как в быту, так и на производстве, что указывает на наличие в этом виде двух классов инструмента. Профессионального и бытового.

На что обращаем внимание при выборе гравера:

  • Первое-на что обращаем внимание — это мощность. Чем больше мощность тем лучше модель справиться с поставленной задачей и тем лучше гравер сможет обрабатывать твёрдые материалы.

  • Следующее, что стоит отметить — это размер цанги. Данная характеристика важна для подбора аксессуаров. Принцип работы у неё такой же как и у фрезеров. Самый распространённый и часто используемый — это 3,4 мм. Ну так же вы можете встретить цанги 2.4, 1.6 и 0.8 мм. Большой плюс инструмента будет в том, что если вы найдёте в комплекте цанги разных размеров. В таком случае у вас будет возможность использовать самые разнообразные насадки.

  • Обратите на максимальное число оборотов и возможность их регулировки. Важное значение, потому как существуют насадки — которые нельзя испоотльзовать на высоких оборотах. Или же наоборот. Или наоборот, использование насадок применяется только на больших оборотах.

  • При выборе обратите внимание на комплектацию. Существуют модели как с большой, так и с малой комплектацией. Конечно же на руку вам будет та модель, которая идёт с широкой комплектацией. Обратите внимание на такой аксессуар с названием — гибкий вал. Во-первых, наличие его в комплектации избавит вас от отдельной его покупке. Во вторых — это очень полезный аксессуар с помощью которого выполняется множество задач. Обращайте на комплектацию огромное внимание, так как именно она позволит максимально разнообразить работу с гравером.

  • Вес инструмента. Тут желательно выбирать лёгкий инструмент, потому как работы по шлифовке — занимают немало времени и держать тяжёлый инструмент в руках долго — достаточно некомфортно.

Приобретайте граверы с умом


Надеемся, что советы интернет магазина «Аксис-Буд» помогут вам с выбором гравера. Мы всегда готовы помочь с консультацией. Если у вас остались ещё вопросы — то можете обращаться к нашим менеджерам за консультацией. А мы в свою очередь предоставляем вам большой выбор граверов и желаем вам делать только правильные и выгодные покупки.

Гравер для чего используют. Гравер электрический: универсальный инструмент


Что такое гравер и что им можно делать?

Гравер – инструмент, необходимый к применению в любом хозяйстве.

Спектр его применения настолько широк, что после прочтения данной статьи Вам безусловно захочется его приобрести.

Итак, что же это такое, «гравер»?

Гравер состоит из пластикового корпуса, внутри которого установлен вращающийся вал, работающий от электричества.

Принцип работы предельно прост. Каждый гравер, независимо от цены и страны производителя, работает от установленного внутри корпуса маленького двигателя, который и приводит в движение вал устройства.

А вот уже именно к валу и присоединяются насадки, позволяющие использовать гравер для различного рода целей.

Именно об определении, какие насадки необходимы для конкретных работ и пойдёт речь ниже.

Если вы решили заняться резьбой и фрезерованием каменных пород, дерева или металлических изделий – то вам нужны насадки, имеющие на конце щётки, состоящие из проволоки, острые конусообразные насадки или наоборот, закруглённые.

Приобретением расходных материалов стоит заниматься сразу при покупке инструмента для соответствующих целей, так как производители не пришли к единому стандарту видов и типов материалов для граверов, и купив инструмент одного бренда, можно иногда не найти материал, подходящий конкретно к этому граверу.

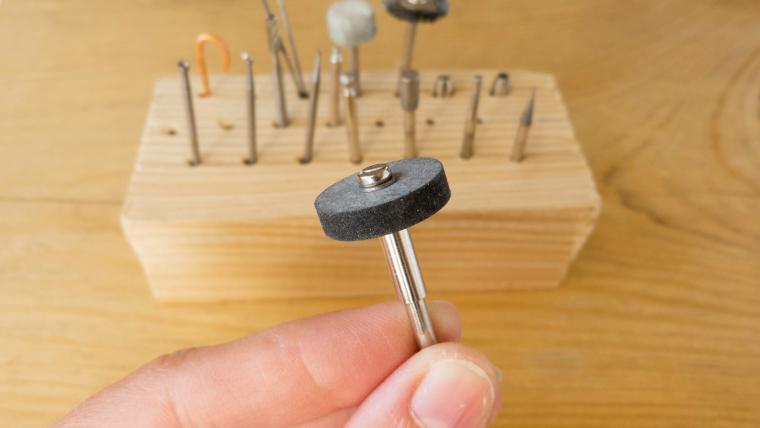

Для шлифовки, как и в шлифовальной машине, подойдут круги с абразивом. Способ применения зависит от плотности абразивных материалов.

Предназначение всё то же, что и у конкретно специализирующегося на это инструмента – шлифовальной машинки.

Для того, чтобы зачистить или отполировать металлическую, каменную или деревянную поверхность стоит приобрести диски и щётки разных типов, которые в основном будут отличаться количеством волосков, применяемых в них.

В большинстве случаев к граверу уже поставляется большинство из этих насадок в комплекте, однако, стоит уточнить при покупке, имеется ли необходимый материал именно для Ваших целей.

Каковы параметры выбора инструмента? Всё достаточно просто

Мощность и скорость вращения. Именно от этих показателей зависит как стоимость инструмента, так и качество производимых работ.

Очень важным моментом будет возможность регулировать скорость вращения валика, а также подаваемую мощность.

Последний параметр, к слову, встречается достаточно редко.

Надеемся, что данные советы помогут вам выбрать гравер, подходящий именно для поставленных вами задач!

Поделитесь если вам понравилось:

Похожие материалы

nesmetnoe.ru

Гравер. Нужен ли он дома

Опубликовал admin | Дата 15 Январь, 2014

Почти в каждом хозяйстве сейчас имеется тот или иной электроинструмент. Делать ремонт самостоятельно, своими руками обходится намного дешевле, чем нанимать посторонних работников. Да и у многих имеется хобби что-то мастерить. Но в то время как электродрель или шуруповерт имеется почти у каждого, то такой прибор, как граверы остается пока что в основном промышленным инструментом.

Выполняет он различные функции и область назначений у этого прибора очень велика. Если вы хотите сделать красивую гравировку на свадебных кольцах, чтобы навсегда оставить память о самом важном дне вашей жизни или вручить заслуженному сотруднику именные часы, которые будут благодарностью от компании, то он поможет вам сделать красивую ажурную надпись. Также в промышленности широко используется нанесение надписей или узоров и орнаментов на зеркала. Таким же образом наносятся узоры на бокалы из стекла и даже изделия из хрусталя.

Самыми лучшими для мелких и точных работ считаются приборы с гибким валом в комплекте. Суть его устройства заключается в том, что с одной стороны он крепится к корпусу прибора, а с другой с помощью цангового крепежа на тонкой рукоятке позволяет применять сверла с очень маленьким диаметром. Отлично себя зарекомендовали граверы торговой марки Sturm.

Также подобные приборы незаменимы, когда нужно отточить очень тонкие инструменты – различного рода лезвия, маленькие ножницы и другие режущие поверхности.

Незаменим подобный инструмент также и очистных работах и может работать даже с такими хрупкими материалами как керамика или пластик. Особенно он ценен, когда следует снять очень тонкий верхний шар, скажем при реставрационных работах, когда патину или ржавчину необходимо убрать, не повредив при этом ценное изделие. Для тех, кто работает с электричеством, этим инструментом очень удобно будет зачищать клеммы. Также он очень хорошо зарекомендовал себя в художественной резьбе по дереву. С его помощью можно сделать самые изящные и фигурные узоры, которые вы только можете себе представить.

Если вы решили выбрать гравер, то в зависимости от комплектации, области назначений и габаритов это можно сделать от 50 да 120 долларов. Профессиональные машины будут стоить, конечно, дороже, однако для собственных нужд или же для хобби вполне можно приобрести и базовую модель. Кроме того, необходимые насадки можно потом довыбрать по отдельности. Обращайте внимание на показатели мощности (более высокие для промышленных инструментов), количество потребляемого тока и скорости оборота вала.

Если вы новичок, прибор с большой скоростью оборотов вам не нужен.

strojdomsam.ru

130 фото лучших моделей и их основные характеристики

В бытовых условиях часто возникает необходимость произвести гравировку. В этих целях можно использовать подручные инструменты, например, дрель, или же приобрести специальное приспособление – гравер. В зависимости от его технических характеристик качество декоративной обработки материала будет различаться.

Как правильно выбрать такой инструмент, мы расскажем в данной статье.

Краткое содержимое статьи:

Назначение и конструкция

Электрический гравер представляет собой дрель, которая модифицирована под цели осуществления гравировальных работ. Это компактное устройство, все составные детали которого (электрический двигатель, редуктор, шпиндель) находятся в удобном корпусе.

Для фиксации аппарата применяется многофункциональный шпиндель. Его роль этим не ограничивается – он важен для установки вала. На конце последнего фиксируется насадка для закрепления инструмента.

В корпус вмонтирован и вентилятор. Он требуется для качественного охлаждения мотора. Вентилятор направляет потоки воздуха на приводной механизм.

Среди важнейших технических показателей, влияющих на покупку, выделяются:

  • параметры напряжения, с которым может работать инструмент;
  • допустимая вращательная частота шпинделя;
  • габариты рабочего вала;
  • наличие опции регулирования частоты вращения;
  • комплектация насадками.

Эргономичность инструмента важна в процессе работы. Гибкий гравер может весить около 1 кг, что обеспечивает удобство манипуляций.

Для чего используется инструмент

Данный аппарат может использоваться в разных технологических операциях в бытовых целях и для промышленного назначения.

Граверы по дереву, например, могут эффективно применяться не только по прямому назначению – в процессе шлифовки, фрезеровки или полировки, но и для сверления отверстий размером 0,2-0,4 мм и даже обрезки мелких частей деталей.

Основные области, где используется гравировальная установка, следующие:

  • гравировка на плоскости предметов из разнообразных материалов;
  • манипуляции с часовыми механизмами, включая их производство, ремонт и декорирование;
  • модернизация рыболовных приспособлений;
  • бытовые операции с мелкими изделиями;
  • зачистка и полировальная обработка на труднодоступных участках деталей.

Особенности выбора гравера

Выбирать нужно не только с учетом сферы применения инструмента, но и исходя из интенсивности его эксплуатации. Ведь для более частого и длительного функционирования требуются более мощные и производительные агрегаты, которые характеризуются надежностью конструкции и износостойкостью деталей.

Не стоит ограничиваться покупкой инструмента, ориентируясь только на фото гравера. Необходимо:

  • собрать отзывы об инструментах разных производителей и марок, изучить их;
  • оценить функционал и технические параметры гравера;
  • определить качество дизайна, удобство и комплектацию.

Критерии отбора

Среди важнейших технических параметров выделяют:

Мощность изделия. Если вы планируете купить бытовой гравер, то вам будет достаточно мощности в 100-200 кВт, а вот профессиональные инструменты лучше выбирать с параметром от 250 кВт.

Функциональность. Чем более универсальным будет оборудование, тем шире сфера его применения. Однако при этом возрастает и стоимость гравировальной установки.

Качество сборки и материала, из которого изготовлены корпус инструмента и его основные детали.

Удобство в эксплуатации. Любые инструменты, в том числе и граверы по металлу, должны быть эргономичными, обеспечивать максимум комфорта мастеру.

Нужно сразу же определить комфортность по весу, доступность выключателей, возможность быстрой смены насадок и регулирования плавности и шумности в процессе функционирования.

Уровень вибрации и звуковой активности. Качественные модели с минимальным уровнем шума и вибрации не будут вызывать дискомфорт у пользователя.

Наличие наиболее полной комплектации, удобного кейса для хранения и переноски, комплекта насадок и сменного вала.

Наибольшей популярностью пользуется продукция Defort, Bosch, Makita, Dremel, DWT. Если вы планируете получить качественный, но недорогой прибор, то рекомендуется обратить внимание на марки Einhell, Skil, а также Sturm.

Гравировальный инструмент помогает нанести декоративную гравировку, отшлифовать изделие, совершить другие полезные манипуляции. Качественный гравер будет полезным помощником в наборе мастера. Его можно применять как для разовых бытовых работ, так и в промышленных масштабах.

Фото гравера

Инструменты из раздела:

zdesinstrument. ru

Как выбрать электрический гравёр: какой лучше

Электричество дало человечеству очень многое, а представить себе жизнь без электрического инструмента невозможно. Универсальный источник питания позволяет создавать универсальные инструменты, потребность в которых поражает. Один из представителей такого универсального электрооборудования – гравер.

Содержание статьи:

Конструктивные особенности и краткие характеристики

Если посмотреть на электрический гравер в увеличительное стекло, то он окажется ни чем иным как разновидностью дрели. Просто размеры инструмента намного меньше, а функциональные возможности значительно расширены. Как и обычные дрели, граверы снабжены относительно мощным электрическим приводом. Электрический привод не только создает достаточный крутящий момент, но и очень высокую скорость вращения насадки.

Основная доля граверов основана именно на вращательном принципе. Но существуют и ударные разновидности, в которых электрическая энергия передается в кинетическую энергию удара. Специальная насадка из достаточно твердого материала выбивает частицы материала, оставляя необходимы рисунок или надпись.

Главные характеристики граверов сводятся к нескольким:

  • вес инструмента;
  • скорость вращения электродвигателя;
  • количество универсальных насадок.

Предпочтение мастеров отдается более легкому инструменту, со скоростью вращения вала до 20 тысяч оборотов в минуту при наличии набора самых разнообразных насадок. Обычно вес гравера не превышает 1 кг. Это связано с тем, что граверные работы выполняются вручную, а инструментов тяжелее 1 кг трудно долго работать. Легким инструментом лучше работать продолжительное время.

Разнообразие насадок определяет диапазон функциональности инструмента. Поэтому от количества насадок зависит этот диапазон пропорционально. Перечень насадок могут составлять:

  • цанги, муфты, кулачковые зажимы;
  • насадки гравировальные;
  • круги отрезные, полировальные;
  • миниатюрные сверла;
  • боры разной конфигурации и размеров.

Кроме насадок есть возможность присоединять гибкие валы, которые позволяют за счет удлинения приводного вала выполнять дополнительные работы, не испытывая дискомфорта.

Для домашней мастерской, для бытовых нужд достаточно гравера с частотой вращения до 20 тысяч оборотов в минуту и мощностью около 200 Вт. Профессиональные граверы имеют скорость до 30 — 35 тысяч и мощность привода свыше 250 Вт.

Электрические граверы выпускаются многими фирмами с известными брендами: Dremel, Bort, Sturm, Einhell, Hammer, Bosh, Makita и многие другие. Такое серьезное отношение к такому незавидному инструменту выражается в постоянной работе над совершенствованием конструкции и предложением новых насадок.

Для чего нужен гравер

Граверные работы – это работы всегда сопряженные с особенной точностью. Функционально гравером можно сверлить, резать, фрезеровать, зачищать и полировать, наносить надписи и рисунки. Но все эти работы связаны с ювелирностью их выполнения. Обрабатывать можно дерево, металл, разные виды керамики, стекло и пластмассу. При использовании насадок с алмазными насечками функциональный диапазон инструмента многократно увеличивается.

Без гравера невозможны работы ювелирных мастерских и предприятий по выпуску сувенирных изделий. Потому что помимо чисто технических целей гравером можно создавать произведения искусства из металла, дерева или других драгоценных и декоративных материалов.

А технические цели гравера есть на любом промышленном предприятии – от восстановления деталей, до создания миниатюрных узлов, которые другим видом инструмента изготовить невозможно.

При использовании насадок с алмазными насечками функциональный диапазон инструмента многократно увеличивается. Но для работы с таким инструментом нужен определенный опыт и профессионализм.

Производители граверов, которым мы доверяем + (Видео)

Хороший брендовый инструмент стоит заплаченных денег. Лучшими характеристиками обладают производители и их модели, которые вошли в этот обзор:

МодельРейтингХарактерные особенностиПоказатели рейтинга
Sturm GM2317FL1Мощность 170 Вт, обороты от 8000 до 32000, патроны 1. 6, 2.4, 3.2, вес 700 г, 120 насадок и принадлежностейИнструмент для дома
Dremel Hobby Edition F0130290JJ2Мощность 35 Вт, обороты до 6000, вес 310 г, 2 насадкиИнструмент для рукоделия
Skil 1415 LC3Мощность 125 Вт, обороты 15000 – 35000, патроны 2.4, 3.2, вес 730 г, 25 насадок и принадлежностейСоотношение качество — цена
Dremel 3000 – 1/254Мощность 130 Вт, обороты 10000 – 33000, патроны 0.8, 1.6, 2.4, 3.2, вес 550 г, 25 насадокВыполнение точных работ

Этот рейтинговый список можно расширять, добавлять других производителей, другие критерии рейтингов. Рынок граверов, их функциональность и основные характеристики меняются почти каждый день. Каждый специалист может создать свой рейтинговый список, исходя из своих потребностей и предпочтений.

Как выбрать гравер + (Видео)

При выборе такого инструмента необходимо ясно представлять цели применения. Надо учесть качество обрабатываемого материала, перечень функциональных операций, необходимый и достаточный объем насадок и приспособлений. Прежде всего, надо решить – чем вы планируете заниматься.

Мини-дрель отличается от ударных граверов тем, что может применяться не только для гравирования. С ее помощью можно резать и сверлить, зачищать и полировать. Надо внимательно знакомиться с комплектацией, потому что для таких работ приобретать насадки отдельно будет дороже. Для труднодоступных мест пригодится модель с гибким валом.

Еще надо определиться – как часто гравер будет использоваться. Если работы будет выполняться каждый день, то надо подбирать наиболее надежную модель. Это может быть Dremel, Proxxon или Foredom. И запас мощности для профессиональных работ лучше подбирать от 250 Вт. Запас мощности позволит за счет большого крутящего момента работать на низких скоростях. Для рукоделия и хобби вполне достаточно моделей Einhell, Hammer, Bort, Storm или Skil. Их заявленная мощность в пределах 100 – 200 Вт.

Важным в выборе является и материал, с которым предстоит работать. Стекло, дерево и мягкие металлы легко обработаются мини-дрелью с оборотами до 20 000. Драгоценные камни, сталь и материалы из твердых сплавов способна обработать мини-дрель с оборотами до 30000 и обязательной их регулировкой. Это позволит добиться точной настройки. В противном случае придется применять ударный гравер.

После определения целей использования подбирается инструмент по техническим характеристикам – мощности, частоте оборотов вала и весу инструмента. И завершается отбор по таким показателям как шум инструмента, его эргономичность, качество изготовления и цена. Но, даже не имея опыта работы с гравером можно выбрать инструмент по приведенным выше критериям.

instrument-blog.ru

инженер поможет – гравер

Гравировка была изобретена в Китае в IV веке. Там они применялись для обозначения циферблатов на теневых часах. С тех пор и практически до наших дней применялись преимущественно ручные методы тонкой небольшой обработки материалов, в том числе нанесения надписей. Это действие осуществлялось при помощи резцов разной формы. В частности, известен инструмент штихель. Однако ручные методы не позволяли получать хорошее качество гравируемой поверхности.



С появлением твердых инструментальных и быстрорежущих сталей, выдерживающих большие ударные нагрузки, это тенденция изменилась. Стало возможным создание инструментов небольшого размера, предназначенных для высокоскоростной механической обработки. Так появились граверы.



Что такое гравер?

Гравером называется разновидность фрезы, предназначенной для выполнения гравировальных работ. Он представляет собой тело вращения, который содержит рабочую часть и хвостовик. У граверов хвостовик имеет только цилиндрическую форму в отличие от концевых фрез, где он может быть также коническим. Форма резца может иметь самые разные формы в зависимости от типа работ и материала заготовки. Наиболее распространены фрезы с коническим резцом с плоской площадкой.



Гравер работает по принципу, схожей с обычными сверлами. Резка материала осуществляется при помощи торцевых резцов. Как правило, глубина обработки при гравировке небольшая. Это значение может достигать для сталей до 0,5 мм, а для более мягких материалов как воск, дерево, цветные металлы до 5-6 мм. По этой причине, граверы по стали обычно выполняются без элементов рабочей части, которые предназначены для удаления стружки.



Преимущественно граверы изготовляются из быстрорежущей стали Р6М5. Они рассчитаны на работу при высоких оборотах и ударных нагрузках, а также больших температурах и подходят для резки стали большинства марок. В то же время для обработки нержавеющей стали используются граверы с примесью кобальта. Для гравировки на поверхностях мягких металлов как латунь, алюминий, пластик наиболее подходит инструмент, произведенной из легированной стали.



Граверы составляют основную часть оснастки фрезерно-гравировальных станков, копиров и станков с пантографом, которые позволяют выполнять гравировальные работы в промышленном масштабе. Однако на таком оборудовании можно выполнять работы только на строго плоских поверхностях заготовок.



Для выполнения гравировки на полукруглых и прочих неровных поверхностях были разработаны электрические инструменты марки Дремель. Прямая передача момента от электромотора к шпинделю позволило достигать высоких оборотов вращения фрезы. Благодаря простоте работы и относительной доступности по стоимости они быстро завоевали популярность среди как любителей, так и профессионалов.



Регулировка скорости вращения в таком оборудовании выполняется в широком диапазоне от нескольких сотен до десятков тысяч оборотов в минуту. Все это в итоге позволило автоматизировать процесса гравировки.



Где используется гравер?

Граверы в массовом производстве применяются для изготовления табличек, клише и измерительных шкал, нанесения надписей на деталях.



Также они незаменимы для выполнения тонких работ в следующих направлениях деятельности как:

–      моделизм;

–      производство сувенирной и подарочной продукции;

–      изготовление изысканной мебели;

–      ювелирное дело.



Здесь при помощи данных фрез выполняются гравировка надписей и узоров, раскрой тонких листовых заготовок по контуру, создание трехмерных рельефов и форм.



В ювелирном деле граверы незаменимы при обработке заготовок с глубоким рельефом. Их свойство выдерживать высокие скорости вращения позволяет выполнять качественную обработку драгоценных камней и металлов.



В последнее время в рекламном и мебельном производстве набирает популярность 3D гравировка, которая выполняется на станках с программным управлением. В частности, это изготовление рекламных вывесок, художественная обработка и гравировка тел вращения из пластика и дерева.

Все это стало возможным благодаря граверам всевозможных форм. Поэтому целесообразно разобраться какие бывают граверы?



Разновидности граверов



Эти инструменты различаются по форме рабочей части и имеют одинаковые цилиндрические хвостовики. В целом их можно условно разделить по применяемости на граверы с винтовой канавкой и по стали. Режущие кромки могут иметь прямую, коническую, сферическую, а также пирамидальную формы.



 Граверы с винтовой канавкой



Для обработки мягких материалов, таких как дерево, оргстекло, акрил и воск, используются граверы с винтовой канавкой. Их отличие состоит в том, что по длине рабочей части фрезы выполнена винтовая канавка. Ее наличие обеспечивает лучшее отделение стружки и последующее ее удаление с рабочей зоны. Это позволяет делать глубокую гравировку рельефов и форм.



В профиль форма винтовых канавок может быть иметь форму конуса и цилиндра. В первом случае, на инструменте имеется как минимум две винтовые канавки, а во втором – чаще всего одна.

Эти инструменты отличаются отсутствием радиального биения и необходимости предварительной центровки, что позволяет достигать впечатляющих результатов обработки, например, гравировки на поверхностях восковых моделей.



Граверы по стали



Для фрезерования твердых материалов как сталь используются граверы с одним или двумя резцами конической формы и плоской площадкой. Также известен гравер с резцом в форме пирамиды для обработки закаленных сталей.

Как правило, здесь длина рабочей части небольшая, а режущая кромка имеет очень небольшие размеры, и зависит от твердости обрабатываемой поверхности. Все это повышает надежность и долговечность работы инструмента.



Как уже упоминалось, в связи с очень малой глубиной обработки, при работе с этими инструментами отсутствует необходимость организации отвод стружки. Резец гравера может иметь угол заточки 30, 45, 60 и 90° в зависимости от необходимой формы получаемой грани и твердости материала. Также на поверхность режущей кромки иногда наносится покрытие для повышения прочностных характеристик.



Для повышения надежности фиксации у некоторых моделей фрез для гравировки цилиндрические хвостовики заточены под плоским углом в противоположных боковых сторонах.



При гравировке стали необходимо принять меры по охлаждению рабочей зоны. Это связано с высокими значениями скорости вращения инструмента и низкой теплопроводностью материала. Обычно применяют охлаждающие жидкости и смазки. Рекомендуется также обеспечить минимальный вылет гравера из шпинделя или цанги.



Из нюансов можно отметить, что плотность линий наносимого узора и рисунков влияет на выбор угла режущей кромки торца гравера. Например, если линии узора находятся близко друг к другу, то чаще всего оказывается невозможным использование фрезы с углом 60 или 90°. Также для гравировки одного узора может применяться разные граверы с несколькими заходами. Это особенно актуально при обработке камней, грани которых имеют свойство крошиться.



В целом выбор конкретного гравера осуществляется исходя из материала и формы поверхности заготовки, размеров и углов обрабатываемой площадки.

engcrafts.com

Гравер электрический: как выбрать?

Электрический гравер ― пока не очень популярный, но перспективный инструмент, сочетающий в себе ряд полезных функций: шлифование, сверление, фрезерование и гравировку. В этой статье мы рассмотрим устройство гравера, сферу его применения и ценовой диапазон этого инструмента.

Устройство гравера

Корпус электрического гравера имеет вытянутую форму. Внутри находится электрический двигатель и патрон для рабочих насадок. Оснастка приводится в движение нажатием кнопки пуска. Большим достоинством гравёра является высокая скорость вращения ― до нескольких десятков тысяч оборотов в минуту, что позволяет ему работать практически с любыми материалами.

Тип выполняемой операции зависит от используемого сменного инструмента ― рабочей насадки. К таковым относятся:

  • фрезы;

  • абразивные, войлочные или алмазные шарошки;

  • свёрла;

  • боры;

  • отрезные диски;

  • шлифовальные круги;

  • щётки;

  • перья.

Области применения

Гравер можно использовать для следующих операций:

Гравёр имеет определённые отличия по сравнению с полноценными инструментами, предназначенными для вышеперечисленных операций. Например, шарошки для шлифования лучше всего подходят для обработки маленьких изделий и труднодоступных мест, а для больших объёмов лучше использовать шлифовальные машины. Большим плюсом гравёров является возможность применения на любом этапе обработки, от черновой до финишной.

Применение шлифовочных и полировочных кругов даёт возможность вернуть обрабатываемой поверхности гладкость и блеск. Абразивные шарошки можно использовать для шлифовки труднодоступных участков. С помощью щёток можно устранить следы ржавчины и зачистить швы. Небольшими отрезными кругами, устанавливаемыми на гравёрах, можно срезать небольшие лишние части на металлических заготовках и сглаживать их кромки. Свёрла и фрезы, соответственно, нужны для проделывания отверстий и фрезерной обработки поверхностей.

С помощью перьев можно производить гравировочные работы. Этим компактным инструментом можно делать надписи на поверхностях различных материалов, производить мелкие реставрационные работы и даже изготавливать несложные сувениры.

Как выбрать гравёр?

При выборе гравёра необходимо чётко представлять, для чего он вам необходим, и сообразно этому выбирать нужную модель. Если вам необходимо только делать надписи на металле, стекле или камне, то подойдёт и дешёвая модель, а вот для более серьёзных операций ― шлифовки, резки, сверления, ювелирных работ ― лучше брать устройства подороже.

Инструмент поставляется в специальном кейсе для хранения и переноски. В комплект, помимо собственно гравёра входит набор насадок, инструкция по эксплуатации и аккумулятор (опционально).

Выбирая гравер, тщательно осматривайте двигатель, патрон, гибкий вал (если он есть в конструкции) и идущие в комплекте насадки. Не стесняйтесь попросить продемонстрировать работоспособность инструмента прямо в магазине. Из характеристик инструмента наибольшего внимания заслуживает скорость вращения, составляющая у разных моделей от 15 000 до 35 000 об/мин. На небольших оборотах производится полировки и шлифовка, а на максимальных ― резка и заточка. От мощности двигателя зависит в перспективе себестоимость выполняемых инструментом работ.

Ещё одна важная характеристика инструмента ― его габариты и масса. Их величины прямо пропорциональны по отношению друг к другу. Лёгкие устройства самые дешёвые, но у них отсутствует система охлаждения, что обусловливает быстрый перегрев и, соответственно, постоянные перерывы в работе (каждые 10–15 минут) и недолгий срок службы.

Аккумуляторные модели имеют меньшую мощность и максимальную скорость оборотов по сравнению с сетевыми аналогами, кроме того, для дешёвых моделей характерна быстрая разрядка при долгой зарядке. По этим причинам профессионалы рекомендуют по возможности останавливать свой выбор на гравёрах, которым требуется постоянный источник питания.

Дешевый гравер лучше всего подойдет для домашнего применения, в том числе для хобби. Однако во многих граверах наблюдается биение («гуляние») вала, из-за чего их нельзя применять для работ с высокой точностью. Поэтому, если вам нужен высокоточный гравер, лучше выбирайте технически совершенные модели, пусть и более дорогие.

Как и в случае с остальными электроинструментами, большое значение для качества гравера имеет фирма-производитель. Рынок наводнён многочисленными китайскими изделиями, не всегда соответствующими заявленным в документации характеристикам, поэтому будьте внимательны при выборе гравёра. Наиболее распространённые и зарекомендовавшие себя линейки различных граверов ― «Зубр», Dremel, «Вихрь». В таблице ниже вы можете ознакомиться с характеристиками некоторых из них.

Современные модели гравёров оснащены специальными электронными регуляторами, пришедшими на замену простым устройствам, снижающим напряжение на двигателе. Их эффективность и долговечность будет намного выше, однако и стоят они гораздо дороже.

Статья из журнала “Советы профессионалов” №4/2017

master-sam.com

какой выбрать, на что обратить внимание + видео

Гравер – это многофункциональный ручной инструмент, который работает от электричества или блока питания. Используется для работы по дереву, металлу, камню. Инструмент применяется для нанесения гравировки, отделочных работ, сверления, шлифовки, нанесения узоров. В основном выбирая аппарат, обыватель ориентируется на количество оборотов в секунду, а так же, какой производитель выпустил модель. Чтобы понять, как выбрать гравер, можно посмотреть видео, которое разъяснит тонкости его работы. Правильно подобранный прибор будет служить долго, выполняя необходимые функции.

Комплектация электрического гравера, принцип работы

Ручной аппарат представляет собой устройство, похожее на габаритную авторучку и дрель одновременно. Такая форма создана для удобства пользования техники и увеличения точности при работе. Для остуживания гравера в корпусе обычно присутствуют специальные отверстия, профессиональный агрегат оснащён кулером.

Принцип работы инструмента простой: двигатель приводит в движение вращательный вал, который в свою очередь приводит в движение установленную оснастку.

Совет. Обычно в комплектацию с ручным инструментом уже входят небольшое количество насадок. Если этого не достаточно, то можно докупить отдельно.

Схема устройства электрического гравера

Сам гравер состоит из таких элементов:

  • Гайки, которые фиксируют насадки к вращающемуся валу. Изготовляются из нержавеющей стали.
  • Кнопка блокировки, которая является гарантией безопасности для вас. Тормозит движение вала после отключения агрегата.
  • Воротник шпинделя, за который можно держаться во время работы.
  • Регулятор вращательной способности вала инструмента.
  • Шнур для подключения к источнику электроэнергии.
  • Специальный крючок для шнура, который обеспечивает бесперебойную работу от случайного выдёргивания.
  • Кнопка включения/выключения инструмента.

Внимание! В корпусе изделия имеется цанговый патрон, который используется для закрепления насадки в необходимом положении.

Выбор по техническим характеристикам

Выбирая ручной аппарат, состоит присмотреться к его техническим характеристикам и комплектации, опирайтесь так же на возможную частоту использования. Критерии, которые необходимо выдвигать технике перед покупкой:

  1. Производитель многофункционального агрегата. Если речь идёт о не «раскрученной» марки, то стоит поискать отзывы на просторах интернета.
  2. Если планируется ежедневное использование электроинструмента, то лучше выбрать профессиональную модель, которая имеет больший срок эксплуатирования и рассчитана на активное пользование. Минусом станет более высокая цена. Для бытового применения гравера, остановитесь на аппарате среднего класса.

    Одна их распространенных на рынке бытовых моделей электрического гравера

  3. Мощность. Этот параметр напрямую влияет на производительность прибора. Показатель измеряется в Вт. Реализуются аппараты с мощностью в диапазоне 50-300 Вт. Для работы по твёрдым поверхностям и продолжительным использованием, купите агрегат с показателем не менее 200 Вт. Цена на гравер во многом зависит именно от мощности.
  4. Скорость вращения. Основной показатель техники. Граверы имеют наибольший показатель оборотов среди других электроинструментов (15.000-35.000 обр/мин). Для работы по мягким поверхностям можно выбрать агрегат с минимальным количеством оборотов. Для твёрдых материалов необходимо приобрести технику с максимальным количество оборотов (от 30. 000 обр/мин).

Другие параметры, влияющие на выбор инструмента

Поиск необходимого агрегата нужно начать с того, с какими материалами вы планируете работать, для чего он вам нужен и, как часто будет в эксплуатации. Эти пункт облегчат вам выбор ручного электроинструмента. Не нужно основываться от набора насадок, которые могут идти с прибором. Их можно докупить, к тому же у них тоже есть срок службы. Лучше купите аппарат с базовым набором насадок. Важными параметрами является эргономичность инструмента, его масса и размеры. Отдав предпочтение неудобному для вас изделию, вы рискуете часто прерывать работу из-за усталости. Вес техники варьируется в пределах от 0.5 кг до 2.5 кг. Крупный гравер более мощный и оснащён охлаждающим элементом, в менее габаритном аппарате кулер не предусмотрен. Важными показателями станут уровень выделяемого шума. К некоторой электротехнике в комплектацию входит специальный гибкий вал. Он увеличивает манёвренность, повышает удобство при работе с гравером. Наконечник гибкого вала тоньше, что обеспечивает точность во время мелких процессов ремонта (гравировка, работа с драгоценными металлами, нанесения узора).

Правильный подход к выбору инструмента сделает работу с гравером комфортной в дальнейшем

Выбор аксессуаров для работы с гравером

Чтобы обеспечить безопасность глаз от частиц материала, с которым вы будете работать, необходимо купить очки с линзами из поликарбоната. Оптика, сделанная из этого химического соединения, более ударопрочная, имеет хорошие показатели светопроницаемости (не искажает картинку). Для защиты дыхательных путей купите фильтрующий респиратор. Он лёгкий, не затрудняет дыхание. Но понадобится более сильная защита для лёгких, если вы намерены работать с металлами. Тряпичная полумаска не будет значимым препятствием для металлической пыли. При работе с лакокрасочными покрытиями и металлом, лучше приобрести полумаску, поставляемую в комплекте со сменными фильтрами, или полнолицевую. Полная маска одновременно защищает глаза, лицо и дыхательные пути от вредоносного воздействия.

Разнообразие насадок для электроинструмента

На рынке электроинструментов представлено много насадок, которые могут быть вам полезны. Виды основных оснасток:

  • Цанги. Реализуются с разным диаметром отверстий для свёрл и насадок. Довольно часто входят в комплект аппарата.
  • Кулачковые зажимные патроны. Являются универсальным креплением для насадок.
  • Свёрла. В арсенале просто необходимо иметь несколько видов металлоизделия: они часто ломаются, особенно тонкие.
  • Крацовки (металлические щётки). Приобретаются для работы с металлом. Основные отличия друг от друга по форме, густоте ворсинок, могут быть дискообразными или похожими на кончик кисти. Если необходима аккуратная чистка поверхности в труднодоступных местах, то понадобятся щёточки из пластика.
  • Шлифовальные камни. Чаще всего наконечник сделан из камня корунда. Оснастка нужна для шлифовки и полирования дерева, металла, пластика.

Многообразие насадок для электрического гравера

Не стоит экономить на качестве гравера в угоду экономической составляющей. Подходите к выбору инструмента основательно, тогда он вам прослужит не один год.

Видео: Как выбрать электрический гравер

remodelo.ru

Граверная шайба – гост, что такое и для чего нужна гроверная шайба

Что такое граверная шайба, для чего нужна? Это пружинная неплоская шайба, которая предотвращает раскручивание резьбовых соединений. В конце 19-го века с развитием промышленности стало появляться много механизмов различного назначения с подвижными частями. Как следствие, возникала вибрация, и резьбовые соединения постепенно раскручивались, это было серьёзной проблемой. Тогда и появилось крепёжное изделие, названное граверной или

гроверной шайбой по фамилии её изобретателя — Джона Гровера. Граверная шайба (ГОСТ 6402), как правило, изготавливается из пружинной стали, алюминия, реже — бронзы, иногда производится жёлтое хромирование, которое повышает твёрдость и износостойкость изделия.

Шайба имеет вид кольца с небольшим поперечным разрезом, выполненным под углом в 70 градусов.

Принцип действия граверной шайбы

Когда производится затягивание резьбового соединения, края граверной шайбы, расположенной между гайкой и подсоединяемой деталью, плотно прижимаются к месту соединения и при вибрациях не дают ему развинтиться. Это обеспечивается за счёт того, что торцы изделия расположены в разных плоскостях, шайба как бы «впивается» в металл с резьбой. Для увеличения прижимного эффекта в ряде случаев используют две шайбы, прижатые друг к другу.

Имеется ограничение применения этого изделия. Его можно использовать только в механизмах с правосторонней резьбой. По размеру граверная шайба должна точно подходить к соединяемым гайке и деталью с наружной резьбой.

Разновидности гроверных шайб

Описав, что такое граверная шайба, необходимо перечислить варианты её исполнения. Поперечное сечение может быть квадратным или прямоугольным. Существуют шайбы с загнутыми наружу краями. Их изготавливать труднее, но такая конструкция может выдерживать более высокие нагрузки, применяться в тяжёлой промышленности.

Гравёрная шайба по ГОСТ 6402 может быть одним из четырёх видов — лёгкой, нормальной, тяжёлой или особо тяжёлой. Основные их отличия связаны с разными размерами поперечного сечения изделия. Чем этот размер больше, тем выше значение силы, которая требуется для упругой деформации гроверной шайбы. Согласно этому же ГОСТ, твёрдость шайб из стали должна находиться в диапазоне от 40 до 48 HRC, а изделий из бронзы — 90 HRB или выше.

Выбирая гроверные шайбы, необходимо учитывать следующие параметры:

1. Толщину изделия;

2. Размер зазора между между торцевыми поверхностями. Он должен быть не больше толщины шайбы, умноженной на 0,7;

3. Диаметр болта, винта, шпильки или другой детали с наружной резьбой, на которую будет крепиться шайба.



Преимущества и недостатки

1. Возможность получения крепкого резьбового соединения, устойчивого к вибрациям;

2. Высокая прочность и износоустойчивость шайб;

3. Небольшие масса и размер;

4. Очень низкая цена даже по сравнению с другими крепёжными элементами;

5. Простота использования;

6. Устойчивость к воздействию влаги благодаря наличию антикоррозионного (как правило, оцинкованного) покрытия;

7. Универсальность применения.

Недостатков у этого изделия немного. Основные из них следующие:

1. Если на граверную шайбу имеются очень высокие нагрузки, со временем она становится плоской и натяжная сила существенно уменьшается;

2. Вторичное применение практически невозможно из-за наличия остаточной деформации;

3. Если применять болты или винты из мягких металлов, края шайбы могут повредить резьбу.

Применение граверной шайбы

Пружинные граверные шайбы широко применяются в автомобильной отрасли, машино — и приборостроении, в различных производственных сферах, во время проведения строительных работ. Они практически незаменимы в ситуациях, когда узлы, детали и механизмы испытывают постоянную и сильную вибрацию, ударное воздействие. Амортизирую это воздействие, шайба значительно повышает срок службы оборудования, предотвращает поломку важных его узлов из-за раскручивания резьбовых соединений. Так как именно эти зоны испытывают наибольшие нагрузки и являются одними из самых важных при работе агрегатов, применение пружинных шайб позволяет предотвратить дорогостоящий ремонт и сэкономить денежные средства, вложенные в дорогостоящее оборудование.

На что обратить внимание при покупке гравера

Гравер – это компактный, но мощный электроинструмент, при помощи которого выполняют гравировку, фрезерные работы и другие задачи. Внешне он напоминает небольшую шлифовальную машинку.

Зачем нужен гравер

Инструмент включает в себя электродвигатель и вращающийся патрон. Запускается нажатием на кнопку, после чего оснастка начинает вращаться, достигая более 15 000 оборотов за минуту. Чтобы работать было удобнее, используются также дополнительные элементы, к примеру, резиновые накладки для надежной фиксации.

Разные насадки позволяют проводить следующие действия:

  • фрезеровку;
  • сверление;
  • заточку;
  • шлифование;
  • устранение ржавчины и т.д.

Гравер можно применять и в быту – например, чтобы сделать надпись на подарке, украсить гравировкой ювелирные изделия или хрустальные бокалы. Также с помощью этого прибора можно заточить тонкие лезвия маникюрных ножниц.



Какими бывают насадки для гравера

Используя один инструмент, можно выполнять самые различные задачи и пройти все этапы обработки изделия – от черновой до финишной. Итак, какие насадки существуют и для каких целей применяются:

  1. Шлифовальные и полировальные круги необходимы, чтобы выровнять поверхность предмета, а также придать ей гладкость и блеск.
  2. Отрезные круги требуются для отрезания небольших участков заготовки и выравнивания кромки.
  3. С помощью щеток можно удалить ржавчину и зачистить швы.
  4. Абразивные конусообразные камни используются, чтобы снять излишек материала и отшлифовать поверхность на труднодоступных участках изделия.
  5. Если требуется проделать отверстие, то помогут фрезы и сверла.
  6. Выгравировать узор или надпись можно при помощи перьев.

Как выбрать инструмент

Прежде чем гравер купить, нужно определиться, для чего вы будете его использовать. Этот момент поможет понять, какие насадки вам понадобятся. После того, как вы решите этот вопрос, следует обратить внимание на некоторые характеристики.

Главным критерием является скорость вращения, которая составляет от 15 до 35 тысяч оборотов за минуту. На небольших оборотах удобно полировать и шлифовать изделие, а вот для резки и заточки нужна максимальная скорость.

Значение имеет и вес прибора. Лучше, если он не будет превышать 1 кг, в противном случае ручная обработка деталей доставит вам неудобства, так как руки быстро устанут. При помощи легкого инструмента вы сможете выполнить больший объем работы без перерыва на отдых.

Нужно определиться с материалом, который вы будете обрабатывать. К примеру, выполнить гравировку или шлифовку древесины можно гравером с 20 000 оборотов, а для работы с драгоценными камнями, прочной сталью или твердыми сплавами понадобится прибор с 30 000 оборотов и функцией их регулирования.

Приобрести качественный гравер для различных работ вы можете в нашем интернет-магазине по доступной цене.

какой выбрать и какие насадки для чего • Проверено лично!

Что такое дремель (гравер), зачем он, какой лучше и какие насадки для чего нужны

Мысль стать счастливым обладателем супер-инструмента, умеющего всё, разве что кроме приготовления яичницы и исполнения чечётки, мучила меня довольно давно. Поскольку и в доме постоянно что-то требуется сделать или починить, и своими руками что-нибудь сотворить тоже хочется. И для того, и для другого дремель — идеальный вариант. Во-первых, несмотря на «смешной» размер и цену, он вполне в состоянии заменить кучу всевозможных инструментов, занимающих много места (сам дремель вместе со всеми дополняющими его деталями очень компактный и умещается в небольшом кейсе, который входит в набор). Во-вторых, позволяет делать практически ювелирную работу. В-третьих — его можно бесконечно дополнять всевозможными инструментами.
Вообще, Dremel – фирма с почти столетней историей, выпускающая роторные инструменты. Но именно после комплектации обычного гравера сменными насадками и приставками в 1935-м году появился универсальный многофункциональный инструмент Dremel Multi-tool, который сделал фирму знаменитой. И теперь такие граверы называют дремелями, как называют ксероксами копировальные аппараты, джипами – внедорожники любых марок, памперсами – подгузники, да и фломастер – это не только ручка фирмы Flo-master. За счет бесчисленного разнообразия насадок дремель позволяет решать практически любые задачи, требующие для привода инструмента механизм вращения, от гравировки, резки и сверления до тончайшей финишной обработки.

В общем, пока я думал, какую версию дремеля купить на Алиэкспресс (в зависимости от комплектации он стоит от 20 долларов за сам инструмент до 46 за комплект со 170 насадками, например, здесь), мне подарили Dremel 3000, так что половина вопроса закрылась.

Небольшой апдейт. За год использования оригинальный дремель приказал долго жить, взамен был куплен китайский клон вот тут, в куда более богатой комплектации.

Если вам нужен дремель помощней, вот тут продается реальный монстр: 480 ватт с прекрасной комплектацией.

Какой дремель выбрать? От чего зависит цена на дремель?

Разброс цен на дремели очень большой, и это вызывает кучу вопросов. Попробую рассказать, как формируется цена.

  1. Мощность. Самые распространенные – от 130 до 190 ватт. То, что меньше – это, скорее, гравировочные машинки, а то, что больше – это уже почти дрель. Я бы выбрал что-то в верхнем сегменте, 160-190 Вт, поскольку мне ближе сверление и пиление, чем тонкие работы типа гравировки.
  2. Обороты. Есть дремели без регулировки оборотов, они стоят копейки, но не являются универсальными. В принципе, диапазон регулировки от 8000 до 30000 оборотов является достаточным в большинстве случаев.
  3. Количество насадок в комплекте. В наш, кроме самого дремеля, входило: порядка 30 штук насадок с различными функциями, гибкий вал, который позволяет творить наиболее аккуратно и точно, универсальный комплект для резки — весьма удобный, позволяет в буквальном смысле слова резать что угодно, шлифовальная платформа.

Самое приятное в дремеле, это его дешевизна, универсальность и просто неограниченная функциональность. Насадки можно приобрести на Алиэкспрессе как наборами, так и по отдельности, да и выбор головных устройств весьма широк.

Я не могу посоветовать, какой именно дремель купить на Алиэкспресс, поскольку все они имеют различную комплектацию (включая оригинальный) и производятся в Китае. Но все они (кроме оригинального) стоят недорого, и если любая часть из вашего набора выйдет из строя, можно без проблем её заменить. Обороты должны быть регулируемыми, мощность – достаточной, а насадки – теми, которые вам нужны. Самая большая проблема, с которой вы можете столкнуться, это если вы купите дремель с 50 насадками, рассчитывая что-нибудь выгравировать, а все насадки окажутся войлочными дисками для полировки. Стандартный совет, который я даю всем покупателям Алиэкспресс: внимательно читайте спецификацию.

Что касается производителей. Мне очень импонирует мультибрендовый Max Dremel Store и официальные магазины TASP и Hilda, даже по ассортименту видно, что это серьезные ребята, а не наклейщики этикеток на продукцию дядюшки Ли.

Про насадки для дремеля

EZ SpeedClic – держатель для системы фирменных насадок Dremel, входил в набор. Удобный, позволяет легко менять шлифовальные диски и отрезные круги. Диаметр хвостовика — 3,2 мм, максимальная скорость — 35000 оборотов в минуту. Вам он может пригодиться, только если вы планируете покупать оригинальные диски, китайские аналоги используют классическую резьбовую систему фиксации кругов.

Отдельно найти такую деталь на Алиэкспрессе не удалось, но её можно купить в любом магазине, торгующем продукцией Dremel, цена порядка 12 долларов.

Гибкий вал для дремеля

Гибкий вал идеален для выполнения работ, требующих особой точности, а также в труднодоступных местах. Радиус кривизны 127 мм, есть встроенная кнопка блокировки вала для удобной и быстрой смены насадок. Значительно упрощает процессы резания, гравировки, полировки и другие. Диаметр хвостовика — 3,2 мм, допустимая скорость — до 25000 оборотов в минуту. C гибким валом можно делать совершенно нереальные вещи. Например, ту же художественную резьбу по забору — вырезали кружева на калитке — и соседи в восхищении. Ну или для гравировки (кстати, дремель чаще всего для гравировки и покупают) – прикручиваем гибкий вал, выбираем алмазный бор и рисуем по стеклу.   А если одариваемые уже женаты – то можно взять у них ненужные баночки из-под детского питания, отмыть и выгравировать на них названия специй. И ручная работа, и уникальность, и неимоверная практичность. Конечно, придётся приноровиться работать с такими вещами, сначала получается криво, но со временем приходит нужный опыт. Можно, например, оформить для молодожёнов пару бокалов, написав их имена и дату свадьбы. Такой подарок наверняка окажется уникальным. Если вы планируете использовать дремель для гравировки, рекомендую купить гибкий вал вместе с подвесным штативом. Штатив удобен тем, что снимает с вашей руки вес гибкого вала, когда ничего не давит на руку, гравировать буквы и точные рисунки гораздо легче.

Гибкий вал отдельно можно купить здесь, а вот тут – комплект для гравировки.

Набор аксессуаров Dremel

В баночке — диски для резки, в центре — полировальная паста и полировальные диски, слева — шлифовальный набор, ниже его – абразивные камни, справа — щёточка, фрезы и армированный отрезной диск. Вот и всё, что шло в комплекте к нашему дремелю. Однако, это не повод расстраиваться. Фантастический набор из 276 аксессуаров для Dremel от Hilda, в удобном кейсе, на Алиэкспрессе стоит 26 долларов, расширенный набор аксессуаров к дремелю продается за 11 долларов здесь, а вот тут – базовый (как на фото) за $6.

Рассмотрим насадки подробней.

Комплект для резки Dremel

Универсальный комплект для резки — позволяет резать самые разные материалы, от пенопласта до металла, подходит для толщины материала до 19 мм (рабочая длина инструмента), ширина 7 см. Идеален для работы с гипсокартоном. В принципе, на Алиэкпрессе реально собрать набор именно из тех дисков, которые вам нужны. И дополнить его другими нужными штуками.

Я пробовал резать камень. Взял алмазный диск, скорость оборотов повыше и — тут нужно терпение. Облако пыли – и аккуратный разрез готов. При такой работе обязательно иметь отдельное рабочее место, иначе украсите весь дом каменной пылью. Точно так же диск по камню или алмазный диск можно использовать для резки керамической плитки и фигурной резки гипсокартона — кто делает ремонт сам, оценит. Для резки гипсокартона еще можно использовать тонкий диск с мелкими зубьями, количество оборотов должно быть средним, а нажим – несильным.

Таким набором реально резать даже металл. Нужны диски для резки металла, высокие обороты и аккуратность. С искрами, громким скрежещущим визгом и резким запахом горелого металла получаем тонкий пропил. Болгарку видели? То же самое, только маленькое. А если взять гибкий вал (и/или угловую насадку, они тоже продаются отдельно), то резать можно в таких труднодоступных местах, куда болгарку ни за что не просунешь. Ну и лучше ещё приобрести специальные очки для работы с дремелем, поскольку искры и крошки материала реально могут повредить глаза.

Дерево пилить ещё проще. Циркулярные пилы, средние обороты и аккуратность в сочетании с неторопливостью – и дерево пропилено. Нужно быть внимательным к оборотам и не давить слишком сильно. Малые обороты – пилу заклинит из-за нехватки мощности, высокие – дерево начнёт подгорать. Кстати, для удобства есть продающаяся отдельно специальная насадка, превращающая дремель в маленькую циркулярную пилу: лезвие там закрыто прозрачным корпусом. Хотите пропилить пластик? Тоже нет проблем. Те же циркулярные пилы. Только обороты ещё ниже, иначе пластик может начать плавиться.

Прозрачная защитная насадка стоит около 1,5 долларов, набор для резки с такой насадкой продается за 8,5 долларов здесь, угловая насадка типа “болгарка” – тут, $10,50.

Шлифовальная платформа для дремеля

Шлифовальная платформа. Почему-то фирма Dremel её так назвала. Это скорее насадка-упор, с помощью которой можно точно устанавливать дремель для шлифовки и абразивной обработки под углом 90 и 45 градусов. Длина платформы 6 см, ширина — 5,5 см, глубина — 3,5 см. С её помощью весьма удобно затачивать разнообразный инструмент — топоры, мотыги, секаторы, цепи бензопил и т.д. Чем мы и занимались, собственно. Результат отличный, но если в доме есть дети — надо прятаться от них подальше, поскольку сам процесс громкий, может запросто напугать. Да и искры летят во все стороны, ничего, что может легко загореться, рядом быть не должно.

Вообще, работой по металлу лучше заниматься в мастерской. Шлифовальная платформа для дремеля продается на Алиэкспрессе за $5,50.

Фрезеровальная платформа для дремеля

Фрезеровальная платформа – насадка, предназначеная для резьбы, гравировки, фрезерования. Основная цель этой насадки — ограничить заглубление фрезы. Предназначена для работы с мягкими материалами. Используется при просверливании конусообразных отверстий. Но это в основном, а так — дело только в вашей фантазии. Фрезы и платформа для резки – и в дереве, кирпиче, гипсокартоне или даже мягком камне можно делать пазы и канавки. А если постараться, то можно даже вырезать канавкой, например, какую-нибудь надпись.

Фрезеровальная платформа для дремеля продается на Алиэкспрессе, цена чуть больше 1 доллара.

Шлифовальный камень из оксида алюминия

Рабочий диаметр 9,5 мм. Максимальная скорость — 25000 оборотов в минуту. Используется в основном для металлических поверхностей, но возможна работа и с другими материалами. Легко удаляет заусенцы, шлифует, затачивает. Вполне годится для удаления заусенцев на деревянных поверхностях — если, к примеру, вы надумаете сделать скворечник. Дерево ими реально даже обтачивать. Так что если вам приспичит сделать, к примеру, для сына в подарок деревянный меч — вещь просто незаменимая. Отлично показал себя при работе со стеклом, когда обрезанный край нужно зашлифовать, чтобы не порезаться. На Алиэкспрессе можно купить сразу набор таких камней разного размера.

Шлифовальный камень из карбида кремния

Диаметр 20 мм. Для камня, стекла, керамики, фарфора и цветметаллов. Максимальная скорость 20000 оборотов в минуту. Пока не было даже возможности испробовать, так как он предназначен для более ювелирных работ, чем те, которыми я занимаюсь сейчас. Но уже руки чешутся приобрести набор алмазных насадок и буров для гравировки.

Нужно понимать, что камни изнашиваются быстро, но на Алиэкспрессе можно купить набор из 100 камней за десятку, а набор из 50 алмазных за $12,5.

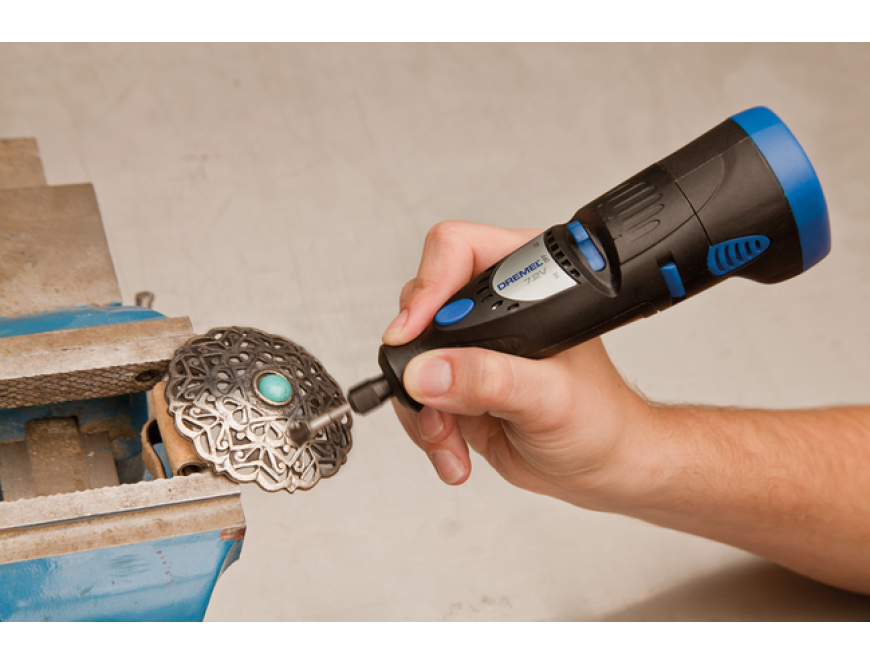

Щетки и круги для зачистки поверхностей

Щетинная щетка используется для снятия небольших заусенцев и полировки ювелирных изделий и изделий из мягких металлов. Рекомендуется применять с полировальной пастой. Максимальная скорость 15000 оборотов в минуту.
С помощью щёток из стальной проволоки можно запросто очистить оконную раму или дверной косяк от старой краски. Или убрать с труб старую краску и ржавчину. Или, например, почистить походный котелок от и сковороду от нагара, который не отковыривается ножом.
Щётки из латуни позволят зачистить мягкий металл и пластмассу.
Щётки из нейлона помогут заполировать мягкие материалы. Можно зачищать фигурки из глины и папье-маше, но здесь надо быть осторожнее.
Чистка при помощи щеток требует оборотов порядка 15000 и минимального нажима.

На Алиэкспрессе цена одной щётки для дремеля порядка доллара, поэтому я рекомендую покупать наборами, в этом случае за пятёрку можно приобрести набор из 30 щёток.

Круги для полировки

Полировальный круг 13 мм (414). Рекомендуется для полировки металла и пластмассы. Для достижения максимального эффекта можно использовать полировальную пасту. Максимальная скорость 20000 оборотов в минуту. Войлочный кружок, полировальная паста и средние обороты – и тусклые монетки, фамильное почерневшее серебро и исцарапанное обручальное кольцо засияют, как новенькие зеркала. Кстати, если купить специальную пасту – можно будет полировать и стекло. Например, линзы стареньких очков или, скажем, стекло на наручных часах. Мы пробовали полировать монетки — действительно, результат потрясающий.

Полировальный круг 26 мм (429). Свойства аналогичны предыдущему, только позволяет охватывать большую площадь при обработке.

Поролоновая полировочная насадка позволяет выполнять финишную стадию полировки, например, лакокрасочного покрытия автомобиля. Если вы поцарапали лак на крыле или двери, проезжая мимо разросшихся кустов, то именно эта насадка вместе с полировальной пастой поможет вам исправить ситуацию. Поролон бережно относится к поверхности ЛКП (насадка из войлока как бы срезает лакокрасочное покрытие, а поролон разглаживает его).

На Алиэкспрессе большое количество наборов для полировки, но для я себе взял универсальный набор для обработки поверхностей, от зачистки до полировки, 136 предметов за 10 долларов с копейками. Когда такой набор идёт в комплекте к дремелю, за него просят двадцатку.

Например, я при помощи дремеля полирую клинки на ножах и восстанавливаю алмазным буром серрейторную заточку. Смотрите, вот нож Vicrorinox, ему лет 15. За долгие годы он не всегда аккуратно подтачивался, им резали хлеб, мясо, грибы, ветки, браконьерские сети и многое другое. Понятное дело, что клинок покрылся царапинами, серрейтор на клинке стал тупым, да вы видите, вот он на первом фото. А на втором – он же, только через 5 минут. Если потратить еще минут пятнадцать, чтобы снять самые глубокие царапины, он был бы совсем, как зеркало. Но и так, очень неплохой результат.

Дремель был испробован на стекле и камне, дереве и металле. Вещь действительно стоящая, начав творить, остановиться сложно. Плюсы — универсален, заменяет кучу инструментов, позволяет делать совершенно немыслимое, огромный просто плюс — его небольшой размер. Умещается в кейсе размером с кота, при этом в этот же кейс легко помещаются и все докупленные нами инструменты, ещё и место остаётся. Лёгкий, с ним при сноровке легко справится и ребёнок с правильно растущими руками и богатой фантазией. Минусы — громкий. При работе с камнем и металлом издаёт безумные визги, пугая кота. Требует отдельного места для работы и возможности не отвлекаться — для точности. Но плюсы значительно перевешивают минусы.

Эта статья пишется буквально “в реальном времени”, поэтому заходите ещё, будут обновления.

Уход за спидометром и гибким валом. Самодельный гравер с гибким валом Зачем нужен гибкий вал и где его применяют

Гравировальное оборудование, при помощи которого можно успешно выполнять различные технологические операции, сегодня активно используется как специалистами, так и домашними мастерами. Хотя приобрести такое устройство на современном рынке не представляет никаких проблем, многие из тех, кто хотел бы иметь его в оснащении своей мастерской, поступают иначе и изготавливают гравер своими руками.

Несмотря на простоту конструкции, самодельный гравировальный аппарат позволяет успешно выполнять такие же технологические операции, что и гравер серийной модели. К таким операциям, в частности, относятся:

  • фрезеровка плоских и фасонных поверхностей, а также отверстий и пазов различной конфигурации;
  • сверление и растачивание отверстий небольшого диаметра;
  • резка тонколистового материала;
  • очистка изделия от следов коррозии и других стойких загрязнений;
  • нанесение на обрабатываемую поверхность надписей и узоров;
  • шлифовка и полировка.

Материалами, с обработкой которых способен справиться самодельный электрический гравер, являются металл, древесина, пластик, керамика, стекло, кость, искусственный и натуральный камень.

Что потребуется

Функциональность, надежность и технические характеристики, которыми будет обладать самодельная гравировальная машинка, полностью зависят от того, какие именно материалы и механизмы вы будете использовать для ее изготовления.

Чтобы сделать простейший, но удобный в использовании и функциональный гравер, вам потребуются следующие комплектующие.

  1. Гибкий вал и рабочая насадка к нему, в зажимном механизме которой будет фиксироваться инструмент. В качестве гибкого вала для гравера можно использовать приводной вал от бормашины или тросик, приводящий в действие спидометр автомобиля или мотоцикла. Рабочую насадку также можно снять с бормашины или изготовить самостоятельно из бруска текстолита, обточив его до требуемого диаметра и просверлив в его внутренней части ступенчатое отверстие. Диаметр отверстия в рабочей насадке гравера должен быть подобран таким образом, чтобы его стенки надежно удерживали неподвижную часть приводного тросика, но в то же время не препятствовали вращению его подвижной сердцевины. В отверстие в передней части такой самодельной рабочей насадки вставляется трубка, внутри которой свободно вращается зажимной патрон из двух половинок, скрепляемых между собой винтом. В патрон, который должен быть обязательно отбалансирован, можно устанавливать инструмент с диаметром хвостовика в диапазоне 2–5 мм.
  2. Набор инструментов, при помощи которых будет выполняться обработка. Если в качестве рабочей насадки для самодельного гравера вы используете рукоятку от бормашины, то и инструменты должны быть от зубоврачебной техники, которые подходят к ней по диаметру хвостовиков. Для самодельной рабочей насадки, как уже говорилось выше, подойдет любой инструмент с диаметром хвостовика от 2 до 5 мм.
  3. Приводной электродвигатель, в качестве которого можно использовать любой мотор, работающий от электрического тока напряжением 220 вольт. Это может быть двигатель из DVD-проигрывателя или от старого катушечного магнитофона, стиральной машинки или от любой другой не используемой вами бытовой техники. Оптимальным для самодельного гравера является электродвигатель от швейной машины, потому что в его оснащении уже имеется реостат, позволяющий в достаточно широких пределах регулировать скорость вращения вала. Такие двигатели, как правило, способны развивать скорость вращения вала до 6 тыс. об/мин, чего вполне достаточно для бытового гравера.

Чертежи деталей гравера

Станина Кожух Кронштейн и хомут
Втулка и уголок Держатель Схема включения электродвигателя

Для изготовления гравера вам также понадобятся электродрель, точильный станок и стандартный набор слесарных инструментов.

Принцип работы самодельной гравировальной установки

Самодельный гравер предложенной конструкции работает по следующему принципу. Вращение от электродвигателя посредством шкивов и резинового пассика передается на гибкий вал, который, в свою очередь, сообщает его рабочей насадке и зафиксированному в ней инструменту.

Гравировальная машинка своими руками может быть изготовлена и в другом конструктивном исполнении, которое предполагает, что гибкий вал соединяется с электродвигателем посредством переходной муфты. Одним концом такая муфта насаживается на вал электродвигателя и надежно фиксируется на нем при помощи штифта, а в квадратное отверстие, выполненное на ее втором конце, вставляется подвижный сердечник гибкого вала.

После того как все конструктивные элементы будущего самодельного гравера подготовлены, приступают к его изготовлению.

  1. Для надежного и устойчивого крепления всех элементов конструкции гравера необходимо сделать простейшую станину-основание, для чего можно использовать лист текстолита или толстой фанеры, вырезав из него кусок требуемого размера. На заранее размеченных местах на поверхности такого основания крепятся электродвигатель и кронштейн с хомутом, в котором будет фиксироваться задний наконечник гибкого вала. После затягивания крепежной гайки на хомуте кронштейна конец гибкого вала должен надежно в нем зафиксироваться.
  2. Заранее подготовленные шкивы, которые также можно снять со старой бытовой техники, фиксируются на валу электродвигателя и на подвижном сердечнике гибкого вала. Чтобы выполнить такую фиксацию, необходимо во фланцевой части шкивов и на валах просверлить отверстия, в которые затем будут вставлены штифты. Обеспечить надежность соединения поможет обычная эпоксидная смола. Передача вращения от электродвигателя гибкому валу, осуществляемая при помощи шкивов и пассиков, удобна тем, что, изменяя диаметры используемых шкивов, можно регулировать частоту вращения, сообщаемого гроверу.
  3. Заключительными этапами изготовления гравера предложенной конструкции являются установка резинового пассика на шкивы гибкого вала и электродвигателя, подключение мотора к электрическому питанию, фиксация рабочей насадки с инструментом на переднем конце гибкого вала и тестирование готового устройства.

Чтобы сделать свой гравер более безопасным в эксплуатации, изготовьте для его электродвигателя и ременной передачи компактный кожух (можно использовать обычную фанеру). Поскольку руки при работе с устройством заняты удерживанием обрабатываемого изделия и рабочей насадки, можно оснастить гравер ножной педалью для его включения и выключения. Основным элементом такой педали, корпус которой также часто делают из фанеры, является обычная толчковая кнопка.

В качестве привода для гравера можно использовать болгарку с «полетевшим» редуктором.

Решая вопрос о том, какой гибкий вал использовать для оснащения своего самодельного гравера, лучше выбирать приводные элементы от стоматологических бормашин. Делать это рекомендуется по той причине, что такие валы, даже снятые со старых бормашин, уже оснащены рабочими насадками с зажимными механизмами цангового типа, в которых очень удобно и надежно фиксируется используемый инструмент.

Между тем у использования гибкого вала от стоматологической бормашины в качестве приводного элемента насадки гравера есть и определенные неудобства. Заключаются они в том, что для стоматологических насадок не всегда можно подобрать инструменты, требуемые при работе на гравировальной установке. Решается такая проблема достаточно просто: многие инструменты для гравера можно изготовить самостоятельно, используя для этого подручные материалы.

Так, достаточно качественные фрезы для гравировальных установок можно сделать из поломанных сверл, если, используя обычный точильный станок, придать их рабочей части требуемую конфигурацию. Абразивные головки различной формы, которые активно используются при обработке с помощью гравера, можно изготовить из обломков точильного круга средней твердости.

Сначала такие обломки необходимо оснастить хвостовиком, который делается из стальной проволоки диаметром 2,6 мм. Затем такой хвостовик вставляют в предварительно выполненное отверстие в абразивном обломке и замоноличивают в нем при помощи эпоксидной смолы. Последнее, что останется сделать для превращения такой заготовки в полноценный инструмент для гравера, – это придать его абразивной части требуемую конфигурацию при помощи точильного станка, оснащенного кругом высокой твердости.

Я, наверное, не ошибусь, сказав, что большинство домашних умельцев мечтает иметь в своём распоряжении универсальную бормашинку. Сколько возможностей открывает она владельцу! Гравирование, абразивная обработка деталей сложной конфигурации, самостоятельное изготовление штампов и пресс-форм, сверление и зенкование отверстий, расположенных в труднодоступных для обычной дрели местах, ювелирные работы – это далеко не полный перечень операций, выполнить которые позволяет этот механизм. Поэтому неудивительно, что бормашинку, в силу её большого сроса, непросто приобрести в магазине.

Вместе с тем, этот механизм можно сделать самому. Предлагаю выполненную мною сравнительно простую конструкцию бормашинки на базе электрической дрели.

Прежде всего вам понадобится гибкий привод. Рекомендую использовать для этой цели тросик спидометра – его не составит труда приобрести в любом магазине запчастей к автомобилям и мотоциклам. Я применил гибкий вал спидометра мотоцикла «ИЖ», типа ГВ 119А-01, под который и рассчитаны все показанные на рисунке размеры. Эта деталь эксплуатационным требованиям отвечала полностью, причём доработок почти не требовала – пришлось лишь нарезать резьбу М16 на поверхности одного из наконечников оболочки (рис.1). С равным успехом можно использовать тросики спидометров и других типов.

Внешний вид бормашинки показан на рисунке 2. Электродрель закрепляется в тисках с помощью имеющегося в комплекте приспособления: кронштейна или специального зажима (его размеры приведены для дрели типа ИЭ-1032; в других случаях потребуются соответствующие изменения). Рабочая часть машинки представляет собой расположенный в рукоятке и приводимый во вращение тросиком короткий жёсткий вал с цанговым зажимом. В последнем крепится рабочий инструмент.

Устройство основных элементов бормашинки понятно из рисунка 3. Передача крутящего момента осуществляется через наконечник 9, зажимаемый в патроне. Выступающий из оболочки конец гибкого вала 10 имеет квадратное сечение. Закреплён он в наконечнике следующим образом: вставлен в отверстие, равное диаметру вала (в нашем случае 3,2 мм), на глубину 15 – 20 мм и аккуратно зачеканен (расклёпан или обжат наконечник на длине 10 – 15 мм).

1 – наконечник вала; 2,4 – наконечники оболочки; 3 – гибкая оболочка; 5 – накидная гайка; 6 – гибкий вал

Рис. 2. Бормашинка в сборе:

1 – электродрель; 2 – зажим; 3 – дополнительный кронштейн; 4 гибкий вал; 5 – рукоятка; 6 – цанговый зажим; 7 – рабочий инструмент; 8 – тиски, 9 – винт М10 для затяжки зажима и крепления кронштейна (гайкой). (Размер «в» подбирается по ширине губок тисков)

1 – гайка цанги; 2 – сменная цанга; 3 – распорные втулки; 4 – жёсткий вал; 5 – рукоятка; 6 – накидная гайка; 7 – переходная втулка; 8 – гайка М10; 9 – наконечник; 10 – гибкий вал; 11 – дополнительный кронштейн; 12 – подшипники; 13 – крышка рукоятки. (* – размеры, применяемые под подшипники)

Переходная втулка выполняет несколько функций: играет роль подшипника скольжения, служит для крепления оболочки вала, а также прижимает гибкую приставку к дополнительному кронштейну, обеспечивающему соосность вала и оси дрели. Шарошку по металлу для дрели можете купить, а втулку желательно изготовить из бронзы или латуни.

Рабочий орган состоит из жёсткого вала с цанговым зажимом, рукоятки с крышкой, двух распорных втулок и двух подшипников качения. Рукоятка и крышка могут быть изготовлены из любого металла – бронзы, стали, дюралюминия. Внутри рукоятки с одного края нарезается ответная резьба М16 для закрепления наконечника оболочки гибкого вала. Положение подшипников фиксируется распорными втулками.

Жёсткий вал выточен из стали и, по возможности, закалён. Паз для соединения с наконечником гибкого вала и резьба под сменные цанги на противоположном конце сделаны до закалки.

Сменные цанги изготовлены для инструментов с хвостовиками трёх диаметров: 2,4 и 6 мм. Наружные размеры цанг одинаковые.

Подшипники использованы от старого мотора-редуктора. Они имеют наружный диаметр 16 мм, внутренний – 4 мм и толщину обоймы – 5 мм. Однако вместо них можно применить любые другие малогабаритные подшипники качения или даже скольжения, выточив их из латуни или бронзы.

Однако, в качестве гибкого вала для гравера, возможно использовать приводной вал от бормашины или вал для спидометра автомобиля или мотоцикла. Этот вариант мы и используем для нашей самоделки .

За счет гибкого вала прибор обладает преимуществом. Во время эксплуатации устройства отсутствует излишняя нагрузка на руки. Обусловлено это тем, что головка вала в несколько раз легче электроинструмента со встроенным приводом.

Изготовление рабочей насадки

Корпус рабочей насадки, в зажимном механизме которой будет фиксироваться режущий инструмент, также можно использовать от бормашины или изготовить самостоятельно. В нашем случае, он изготовлен из стали (воспользовался услугами токаря – соседа по гаражу). Такой вариант имеет свои плюсы – прочность и точность, но и минусы – больший вес. В связи с небольшими нагрузками, возможно изготовить корпус из цветного металла (например, более легких алюминиевых сплавов) или из бруска текстолита, просверлив в его внутренней части ступенчатое отверстие под подшипники и обработав наружный контур корпуса под свою руку для удобного удержания.

Резьбовая часть корпуса предназначена для его соединения с применяемым гибким валом спидометра и соответствует ему по резьбе. В нашем случае, это М18х1,5 длиной 10 мм. Корпус длиной 70 мм расточен под два шарикоподшипника диаметром 22 х 8 мм.
В качестве приводного вала с цанговым зажимом, который будет устанавливаться в корпус, применяем двухсторонний ручной инструмент со сменными цангами, используемый иногда для досверливания отверстий в платах. Пора этот инструмент механизировать.

Наружный диаметр трубки (рукоятки) корпуса инструмента – 8 мм, несколько увеличенный при выполнении операции накатки рифлений. Резьба цанг вворачиваемых в инструмент – М6. Разбираем инструмент и комплектуем сборку двумя шарикоподшипниками.

На ширину подшипника, для его плотной посадки, с краев трубки зачищаем рифления. Прессуем подшипник с одной стороны. Для фиксации вала при зажиме режущего инструмента в цанге, подбираем втулку подходящих размеров, устанавливаем ее на середине трубки и фиксируем штифтом. Сверлим через установленную втулку, по диаметру, сквозное отверстие 3,5 мм для установки стопора при зажиме.

В резьбовое отверстие трубки инструмента, с одной стороны (вместо цанги), вворачиваем отрезок медной трубки диаметром 6 мм. Для этого, на одном ее конце предварительно нарезаем резьбу М6, а другой конец аккуратно сжимаем до плотного вхождения квадрата на выходном конце гибкого вала спидометра. В итоге, полная длина приводного вала должна совпадать с длиной корпуса.


Прессуем второй подшипник с другой стороны.

Измеряем расстояние от переднего торца трубки до отверстия под стопор. Собранный вал устанавливаем в корпус, до упора в заднюю стенку. Отмечаем на корпусе расположение стопорного отверстия. Извлекаем приводной вал и сверлим стопорное отверстие в корпусе. Смазав подшипники собираем рабочую насадку. Проверяем соосность отверстий под стопор. Если подшипники оказались незащищенными, вырезаем и устанавливаем, со стороны цанги, защитную шайбу из пластика или фетра.

После полной сборки корпуса рабочей насадки, открытый торец приводного вала должен совпадать с торцем корпуса, а обжатый торец медной трубки быть вровень с резьбовым торцем.

Устанавливаем цангу нужного размера.

Закрепляем на корпусе гибкий вал.

Для закрепления режущего инструмента

Используем выколотку в качестве стопора.

Инструмент
В качестве инструментов, превращающих компактное гравировальное устройство в многофункциональное обрабатывающее приспособление, применяются:
– сверла, при помощи которых гравер превращается в минидрель;
– фрезы различной конструкции, позволяющие выполнять обработку плоских и фасонных поверхностей, а также отверстий, пазов и углублений разной конфигурации;
– дисковые инструменты, используемые для выполнения отрезных операций по материалам небольшой толщины;
– металлические щетки, которые применяются для зачистки обрабатываемых поверхностей от следов коррозии и других загрязнений;
– абразивные инструменты с рабочими головками круглой, полукруглой, овальной и цилиндрической формы, используемые для шлифовки и полировки поверхностей;
– инструменты с рабочей головкой конической формы для нанесения на поверхность обрабатываемого изделия надписей и узоров;
– инструменты, рабочая головка которых выполнена из войлока, для выполнения полировочных операций.

Достаточно качественные фрезы для гравировальных установок можно сделать из поломанных сверл, если придать их рабочей части требуемую конфигурацию, используя обычный точильный станок.

Привод приспособления
Приводной электродвигатель, в качестве которого можно использовать любой мотор, работающий от электрического тока напряжением 220 вольт. Это может быть двигатель от стиральной машинки или другой не используемой вами бытовой техники.

Оптимальным для самодельного гравера является электродвигатель от швейной машины, так как там возможно, в достаточно широких пределах регулировать скорость вращения вала. Такие двигатели, как правило, способны развивать скорость вращения вала до 6 тыс. об/мин, чего вполне достаточно для бытового гравера. С мягкими материалами лучше работать на медленных оборотах, так как высокая скорость вращения повлечет за собой перегрев инструмента или оплавление краев у обрабатываемого изделия. На средней скорости рекомендуется работать с металлом. Обрабатывать твердый природный камень лучше всего на максимальных оборотах.

В качестве привода для гравера можно использовать болгарку с «полетевшим» редуктором, дрель или шуруповерт.
Возможен и такой временный вариант применения

Гибкий вал применяется в самых разных отраслях, везде, где нужно передавать вращающий момент под произвольными углами. Он используется в качестве трансмиссии в бормашинах и граверах, дрелях, а также для передачи вращения в измерительных приборах, таких, как автомобильный спидометр.

Зачем нужен гибкий вал и где его применяют

Гибкий привод для дрели состоит из двух основных деталей: гибкого тросика с бронированной оплеткой и мягкой оболочки. С одной стороны он оснащен узлом присоединения к двигателю или ручному приводу, с другой — имеет патрон для крепления инструмента.

Использовать гибкий вал очень удобно, когда нужно завернуть или отвернуть крепеж в узких местах с затрудненным доступом, куда не засунуть шуруповерт в рабочем положении

Гибкие валы используются также для привода ручного инструмента для тонких и точных работ. Размещение тяжелого высокооборотного электродвигателя в самом инструменте привело бы к быстрой утомляемости оператора и потере точности операций. Примером является бормашина стоматолога или гравера.

В результате пользователь получает возможность продолжительной работы удобным, не тяжелым и малогабаритным устройством, снижается и уровень вибрации от электродвигателя, передающийся на руку.

Особенностью применения гибкого вала является ограничение предельного крутящего момента, который он способен передать. При превышении этого предела происходит скручивание тросика, и вал выходит из строя.

Особенности конструкции

Главной конструктивной особенностью и одновременно основным преимуществом при применении является возможность его изгиба в любом месте в любом направлении. Это достигается путем использования следующих компонентов:

  • гибкий и прочный стальной плетеный тросик, передающий крутящий момент;
  • броневая оплетка либо намотанная спиралью пружинная проволока, выполняющая роль гибкого корпуса привода.

Снаружи проволока прикрыта гофрированной пластиковой оболочкой, внутри которой находится консистентная смазка. Она снижает трение, предотвращает истирание тросика- сердечника и защищает его от влаги и пыли.

В конструкцию гибкого привода дрели также входят подшипники, к которым прикреплен тросик. Они поддерживают его вращение. С одного конца тросик закрепляется в патроне, с другой на нем предусмотрено крепление для инструмента.

Такой привод предназначен для легких и тонких работ, отвернуть им закисший болт или завернуть 130-миллиметровый саморез на полных оборотах не стоит рассчитывать- надо помнить про то, что крутящий момент, передаваемый гибким валом, ограничен.

Как сделать своими руками

Любители мастерить инструмент своими руками вполне могут изготовить гибкий привод для дрели самостоятельно.

Важно! самому сделать броневую оплетку не получится, для этого нужно промышленное оборудование. Важно также понимать, что самодельный гибкий вал для дрели будет уступать заводскому, прежде всего — по рабочему ресурсу работы. И использовать его лучше эпизодически — тогда он не подведет вас в ответственный момент. Для профессиональной работы в больших объемах лучше потратиться на покупной удлинитель.

Тросик с оплеткой придется купить в магазине, попросив отрезать нужную вам длину. Самоделкину остается разделать концы, смонтировать наружную защиту, заполнив ее смазочными материалами. В качестве заготовки для узла крепления в патрон сгодится хвостовик от сломанного сверла подходящего диаметра.

Как вариант в качестве исходной заготовки можно взять тросик от автомобильного спидометра, а также мотоциклетный привод управления газом или сцеплением.

Один конец проволоки в броневой оплетке нужно будет приварить к хвостовику сломанного сверла, используя гайку подходящего диаметра и сварочный аппарат. Ко второму концу тросика приваривают патрон от дрели либо шестигранный адаптер для быстрой смены инструмента. Помните, что при работе таким приводом нужно придерживать его не за вращающийся патрон, а за неподвижную оплетку. Такое сделанное своими руками устройство не только даст возможность сэкономить средства, но и изготовить привод точно такой длины, какая вам требуется. Большинство заводских приводов имеют длину 25 или 50 см.

Гибкий вал для гравера

Гравер, или бормашина, развивает высокие обороты — до 30 тыс. об/мин. Малогабаритное и удобно лежащее в руке устройство применяется для операций:

  • полировки;
  • фрезеровки;
  • сверления отверстий небольшого диаметра;
  • шлифовки и др.

Работа гравером требует высокой точности движений мастера. Усилия и при этом прикладываются небольшие, по сравнению, скажем, с закручиванием саморезов. Также мал и крутящий момент. Такие приборы используются ювелирами и мастерами художественного творчества, создающими произведения, не уступающим лучшим образцам резчиков по дереву, камню, а также чеканки. Гравировку выполняют по таким материалам, как:

  • металл;
  • дерево;
  • камень;
  • стекло;
  • пластмассы.

Гибкий вал для гравера позволяет до минимума снизить ручные усилия пользователя, превращая многочасовой труд в увлекательное занятие.

Валы для бензокосы

В механических косах с электрическим и бензиновым приводом применяются как гибкие, так и жесткие валы.

В мощных мотокосах, способных срезать высокую, жесткую и густую траву и даже небольшой кустарник, используют цельнометаллические жесткие приводы. Такие аппараты рассчитаны на продолжительную работу и обладают высоким крутящим моментом. У них также значительные габариты и вес, их носят на плечевых ремнях. В качестве рабочего органа используют толстую жесткую леску или мощные стальные ножи — двух, трех или четырех — лезвийные.

Гибкий привод используют в легких маломощных и малогабаритных триммерах, предназначенных для докашивания углов после газонокосилки или подстригания травы на небольших лужайках. Держат такие триммеры одной рукой, а гибкий вал применяется для того, чтобы косить в наиболее удобной позе. Режущий элемент таких аппаратов — леска малой или средней толщины или облегченный двух-лезвийный нож. Если возникнет перегрузка устройства, то гибкий вал может скручиваться. Разрыв при этом, как правило, происходит возле узла крепления вала к двигателю. Если не удается купить «родной вал, то подбирать из приводов подходящей длины нужно по направлению оплетки. Такие приводы могут вращаться только в одну сторону.

Перед началом сезонных работ и после смены привода следует удалить остатки старой смазки, промыть бензином или другим растворителем и заполнить полость в ручке новой смазкой. Вид смазки указан в руководстве пользователя.

Гибкий вал спидометра

Гибкий вал передает крутящий момент с трансмиссии автомобиля или мотоцикла на магнитный датчик спидометра. Если стрелка спидометра при движении на постоянной скорости начинает дергаться или ложится в крайнее положение — значит, неисправен тросик. Его можно заменить своими руками. Гибкий вал подбирается по каталогу деталей для вашей марки автомобиля. Он должен совпадать по местам крепления и по длине. При слишком длинном или слишком коротком тросике возникает риск перегиба его под слишком малым радиусом. Это приводит к возникновению посторонних шумов (похожих на подвывание), к повышенному износу и к преждевременному выходу из стоя узла.

Такое интересное приспособление, как гибкий вал для дрели предназначается для сверления отверстий в труднодоступных местах. Труднодоступными местами являются такие участки, когда ограничивается доступ к ним за счет больших размеров электроинструментов. Чтобы облегчить работу электроинструментом, производители инструментов изобрели такое устройство, как гибкий вал на дрели и шуруповерты, купить которые просто в интернете или любом магазине инструментов. Представляет собой устройство гибкую насадку, которая передает крутящий момент на несоосный для электромотора инструмент.

Зачем нужен гибкий вал для дрели

Конструкция рассматриваемого изделия достаточно проста, но, несмотря на это, устройство является многофункциональным. Гибкий привод состоит из двух элементов: трос с бронированным основанием и мягкий корпус. На одной части такой насадки имеется специальный наконечник, при помощи которого вал крепится в патроне шуруповерта или дрели.

Вторая часть, в которой фиксируются насадки, оснащается патроном или специальным фиксатором для сменных бит. Наличие патрона на гибком валу для дрелей позволяет закреплять в конструкции прибора сверла и прочие виды насадок. Используется такое оборудование в медицине, а точнее, в сфере стоматологии. При помощи рассматриваемых изделий обеспечивается функционирование бор-машинок, которыми высверливаются отверстия в зубах для установки пломбы. Есть в продаже заводской гибкий вал для мини дрели гравера, которым пользуются мастера, занимающиеся ремонтом электроники, часов и прочих мелких приборов.

Гибкий вал на дрель в строительстве применяется редко, но без него порой просто невозможно добраться до крепежного элемента, чтобы закрутить его или выкрутить. К случаям, когда без гибкого вала на электроинструмент не обойтись, относятся моменты, когда отсутствует прямой доступ для проведения работы дрелью или шуруповертом. Рассматриваемая насадка позволяет осуществлять различные виды работ:

  • Сверление отверстий в дереве, бетоне и металле
  • Шлифование и зачистка деталей
  • Завинчивание и вывинчивание различных винтов и саморезов

Использовать насадку (ее еще называют “гнущаяся спираль” или “гутаперчевый удлинитель”) для сверления отверстий в бетоне или металле не совсем удобно, так как для этого понадобится надежный упор, который не может дать полезное устройство в силу своих конструктивных особенностей.

Это интересно! Насадка под названием гибкий вал может использоваться не только на дрелях или шуруповертах, но и на болгарке УШМ. Однако с этим инструментом нужно быть предельно осторожным и внимательным. Ведь скорость вращения шпинделя достигает 11 000 оборотов в минуту, поэтому работать нужно с применением средств индивидуальной защиты.

Конструкция гибкого вала под дрели и шуруповерты

Рассматриваемые гибкие валы на дрели отличаются в зависимости от производителя и стоимости изделия. Основой любого рассматриваемого устройства является стальной трос внутри бронированного основания. Именно при помощи такого троса происходит передача крутящего момента от патрона дрели или шуруповерта к фиксатору насадки на конце. Углубимся в конструкцию устройства.

Основание выполнено из бронированной проволоки, имеющей форму спирали. Чтобы защитить внутреннюю конструкцию устройства и избежать вытекания смазки, снаружи спиралевидная проволока покрывается различными мягкими материалами. Зачастую для этого используется резина, но могут быть и другие материалы, например, силикон. Смазка внутрь насадки для электроинструмента заливается уменьшения трения и повышения защиты внутреннего троса от истирания.

Важную роль в конструкции устройства играют подшипники. Ведь именно к ним крепится трос, который при работе вращается, и передает крутящий момент от патрона инструмента к рабочей насадке. Дешевые модели не оснащены подшипниками, но при этом имеют низкий срок службы. Цена рассматриваемого устройства невысокая, что делает прибор доступным. Если собираетесь просто купить гибкий вал для дрели, чтобы его не делать самостоятельно, то реализовать это можно в любом строительном центре или интернет-магазине.

Самостоятельно сделать гибкий вал на дрель

Стоимость качественного устройства высокая, особенно если учитывать тот факт, что изделием если и нужно воспользоваться, то в одноразовом количестве. Чтобы не пришлось покупать его, на дрель гибкий вал легко сделать своими руками.

Для изготовления гибких валов для дрелей своими руками понадобится взять любую проволоку в оплетке. Ее также можно приобрести, что обойдется в десять раз дешевле, нежели покупать готовую насадку. Если вы планируете самостоятельно на трос намотать спиралевидную проволоку, то нужно понимать, что сделать это в домашних условиях невозможно. Ведь в качестве спиралевидной основы используется броневая сталь. При работе такого устройства происходит вращение стального тросика внутри оболочки, а бронь в виде спиралевидной проволоки изгибается в любом положении, но при этом не движется. За спиралевидную проволоку при работе устройство удерживается рукой.

В завершении изготавливается хвостовик для гибкого вала, который устанавливается в патрон дрели. Для этого используется хвостовая часть от испорченного сверла. Соединяется трос с хвостовиком сварочным способом (другие способы соединения неприемлемы). На второй конец проволоки присоединяется цанговый патрон, который можно взять с другого электроинструмента.
Достоинств у самодельного гибкого вала под шуруповерты и дрели достаточно много, но самым главным является низкая его стоимость. Применив такую насадку один раз для работы, можно узнать, в чем ее основное достоинство, и зачем производители придумали это приспособление. Простота изготовления насадки в виде гибкого вала на дрель самостоятельно способствует тому, что ее интереснее сделать своими руками, чем купить в интернете или магазине инструментов.

Мои лучшие 16 советов по гравировке с помощью Cricut Maker

Мне нравится мой Cricut Maker. На самом деле, я могу даже его люууввв. Эта машина режет ткань, бумагу и винил. Также он режет дерево, ДСП, кожу и даже акрил. Он делает и другие вещи, например, гравирует металл. Что делает его еще более удивительным, так это безумно крутые вещи, которые люди делают с его помощью. И мне больше всего нравится видеть примеры людей, использующих методы, которым я научил в этом блоге. Серверы и шпатели с выгравированными пирогами и тортами появляются в группах Facebook и Instagram. Но в группах я также читаю комментарии людей, которые кажутся разочарованными процессом. Итак, для всех тех, кто любит гравировать, но еще не знает этого и может расстроиться, это мои 16 лучших советов по гравировке сервировочной посуды с помощью Cricut Maker.

Пять самых распространенных проблем при гравировке

  1. Поиск качественных, но недорогих заготовок
  2. Выбор дизайна, подходящего для заготовки
  3. Нет идей, как проверить образцы
  4. Сложность позиционирования и определения размеров дизайна
  5. Получение достаточно глубокой гравировки

Этот пост и видео I Сделано для него проведет вас через решения, которые я нашел для этих различных проблем.Некоторые из них очень простые, некоторые могут показаться очевидными. Но все они упростят гравировку с помощью Cricut Maker, и вы получите лучшие результаты. Победить!

Бесплатный дизайн Punny + дизайн Pi Day

Абсолютно нишевый рынок – выдуманный праздник, который существует только для того, чтобы дать нам повод пообщаться с гиком с пирогом.

Для этого поста я создал новый бесплатный дизайн для гравировки, который вы можете найти в моей библиотеке творческих ресурсов. Это дизайн в стиле «Piece Out», который подойдет для пикника, подарка на новоселье или сервировки пирога в день числа Пи.А поскольку я немного помешан, я сделал второй дизайн, который идеально подходит для празднования дня числа Пи, и добавил его в свой магазин Well Crafted Studio.

Возможно, это не ваш тип юмора, но мне это понравилось. Мой сын-подросток застонал, когда прочитал это, но затем попытался заставить меня почувствовать себя лучше, сказав, что стоны – это «действительно реакция людей, когда они шутят подобным образом». Что это «на самом деле знак признательности». Не уверен, правда ли это … но он подросток, поэтому я принял комплимент.Если вы поняли шутку и у вас тоже есть немного компьютерной стороны, то вы можете приобрести этот второй дизайн гравировки для пирогов в моем магазине!

16 лучших советов по гравировке на нержавеющей стали с помощью Cricut Maker

Инструменты и материалы

А теперь… Мои 16 лучших советов по гравировке с помощью Cricut (по подкатегориям)

3 совета по поиску заготовок для гравировки

1. Выбирайте недорогие изделия. Более дешевые изделия обычно дешевле, просто необязательно покупать что-то дорогое, чтобы получить хороший результат.Предметы сервировочной посуды, на которые я ссылаюсь в каждом из своих руководств, недороги, но имеют хороший вес и смотрятся на них. Они не выглядят дешевыми.

2. Купите на Amazon или в долларовом магазине и купите кратные. Иногда что-то происходит в процессе гравировки, или вы делаете глупую ошибку, или вам не нравится, как получилось ваше изделие, если у вас есть кратные, вы можете продолжить и отрегулировать и выгравировать другой. Мне кажется, что глупо покупать только одну вещь (жизнь случается), но предостережение здесь в том, что я должен убедиться, что то, что я использую, не является дорогостоящим.

Если вы используете что-то дорогое, покупка двух может оказаться невозможной. Заготовки для ювелирных изделий ищите на Amazon по запросу «штамповки», и вы найдете множество вариантов.

Полное раскрытие информации: Я купил свои бланки только на Amazon, а не в долларовом магазине. Но так много людей порекомендовали серверы тортов в долларовом магазине, что я подумал, что должен передать вам информацию. Вы также можете использовать сервировочную посуду, которую купите на гаражных распродажах или в комиссионных магазинах – они обычно недорогие, и за ними может быть весело поохотиться.

3 . Учитывайте площадь поверхности, на которой вам нужно будет гравировать. Когда я только начинаю, мне нравится выяснять, какова на самом деле площадь моей гравируемой поверхности. Это означает –

  • имея в виду ручку
  • заклеенные края
  • Пространство дизайна не позволит вам расположить ваш дизайн ближе к краям сетки, чем на 1/4 дюйма. Когда вы вычтите эти области, у вас останется место, на котором вы действительно сможете гравировать.
Пространство для гравировки ограничено из-за ограничений по размещению и ленты.Возможно, у вас не так много места, как вы думали вначале!
4 простых совета по дизайну и пространству для дизайна

4. Выберите дизайн, который дополнит выбранную вами деталь, например, треугольную или квадратную. Максимально используйте имеющееся у вас пространство. Когда я выгравировал на шпателях для печенья, мой оригинальный дизайн был слишком маленьким, выглядящим в центре, поэтому я добавил несколько снежинок по обе стороны от пряничного мальчика. Это сделало дизайн больше и лучше использовало то пространство, которое у меня было.

5. Сделайте дизайн максимально простым, чтобы он отображался более четко. Слишком маленький, слишком много линий, и это увеличивает вероятность того, что наконечник начнет немного блуждать.

6. На холсте в области дизайна сразу измените Тип линии на Гравировка. Когда вы это сделаете, ваши одиночные линии обведены и станут двойными. Это нормально, но я считаю, что это помогает мне лучше визуализировать дизайн, когда я над ним работаю.

7. Дублируйте и выровняйте по центру, затем прикрепите рисунки для более глубокой гравировки. Это небольшой трюк, при котором ваш Cricut выполняет несколько проходов над одним и тем же изображением. Я обычно дублирую два или три раза и очень доволен результатами.

Для более глубоких результатов – дублировать, выровнять по центру и прикрепить
3 совета по тестированию рисунков гравировки

8. Чтобы выгравировать что-нибудь с помощью ручки, поместите ее вверх дном в нижней части мата так, чтобы ручка свисала с нижнего края .Затем в области дизайна переверните дизайн вверх ногами и перетащите его в нижнюю часть коврика на экране.

9. Используйте листы алюминиевого ступенчатого гидроизоляции для проверки конструкции. Можно использовать обе стороны оклада. Вещи, которые вы можете захотеть проверить, это –

  • размер рисунка по отношению к заготовке сервировочной посуды
  • как дизайн заполняет пространство, которое у вас есть
  • размещение рисунка
  • глубина гравировки
  • различные настройки гравировки (например, алюминий, латунь, нержавеющая сталь сталь), чтобы вы могли понять, какое давление у каждого из них.

10. С помощью фломастера нарисуйте объект, на котором вы будете гравировать, до алюминиевой планки. Отрегулируйте дизайн на основе тестовых гравюр. Я визуальный человек, и мне очень нравится смотреть, как будет выглядеть моя последняя работа. Просто имейте в виду, что размер пробела – это пространство внутри линии маркера и не включает саму строку.

Примечание. Когда вы тестируете гравировку, вам не нужно дублировать дизайн, если это не одна из задач, которые вы тестируете.

3 совета по размещению вашего дизайна

11 . Когда вы будете готовы гравировать, вы можете использовать фломастер, чтобы отметить центр вашего объекта. Это необязательно, но поможет убедиться, что ваша деталь стоит прямо вверх и вниз, а не слегка наклоняется в сторону. Используйте эту отметку, чтобы совместить центр вашей фигуры с линией сетки. Sharpie обычно стирает пальцем, если вы сразу достаете его. В противном случае часто помогает немного воды и мыла.

12. Используйте миллиметровые линии сетки мата, чтобы помочь расположить ваши объекты. Часто я центрирую свою сервировочную посуду на линии, но в случае с распределителями, поверхность которых была такой маленькой, было легче приложить дизайн к одной из линий на коврике (так что я точно знал, где он находится) а затем поместите расширитель над линией.

13. С помощью Sharpie нарисуйте линию на ½ дюйма от сетки в нижней части мата. Это 1/2 дюйма – это то место, где будет находиться ролик, поэтому на всякий случай не располагайте ручку сервировочной посуды ближе к нижнему краю решетки.Проведение линии на коврике помогает мне помнить об этом и правильно размещать свои части.

1 совет, когда вы будете готовы гравировать

14. Используйте малярную или малярную ленту, чтобы закрепить сервер или шпатель. Всегда нажимайте на всю деталь, чтобы обеспечить прилегание к мату как можно большей площади поверхности. В некоторых группах на Facebook ходят слухи, что вам не нужно наклеивать свою сервировочную посуду. И в зависимости от того, какую заготовку вы используете, и если ваш коврик более новый, вам, возможно, удастся не приклеивать его.Однако возможные последствия того, что может пойти не так, если вы не приклеите кусок ленты, могут варьироваться от смещенной гравировки до того, что предмет действительно движется и застревает в машине. Я проявляю осторожность и склеиваю свою деталь со всех сторон, даже перебирая некоторые места под разными углами, чтобы предотвратить смещение.


(ПРИМЕЧАНИЕ: если мигает красный свет…)

Если ваша деталь и застряла под роликом, машина остановится, и маленький световой индикатор Cricut замигает красным.Сохраняйте спокойствие и просто попробуйте вытащить это. В качестве меры предосторожности вы также можете отключить машину от сети, прежде чем вы ее отключите. Это случилось со мной, когда я недостаточно хорошо закрепил свой кусок скотчем.

Были времена, когда моя сервировочная посуда все еще слегка двигалась во время гравировки, но когда она была закончена, я не видел никаких проблем. Так что это не совсем наука.


Еще 2 быстрых совета для потрясающих результатов!

15. Переместите звездочки до упора вправо. Это еще что-то, что рекомендует Cricut, но оно также дает вам немного больше места между роликом и ручкой вашего предмета.

16. Используйте ленту, чтобы убрать мелкую металлическую стружку, оставшуюся после гравировки. Каждый раз, когда у вас есть металлическая стружка, независимо от ее размера, не смахивайте ее рукой, так как она может порезаться и попасть в кожу. Не круто. Как только я разгружаю коврик и снимаю малярную ленту, прижимающую края моей сервировочной посуды, я использую липкую часть ленты, чтобы похлопать по поверхности гравюры.Это уберет все крошечные мелкие детали и сохранит вашу безопасность!


Что вы думаете об этих 16 лучших советах по гравировке с помощью инструмента для гравировки Cricut Maker?

Так они были безумно крутыми? Хоть парочка? Надеюсь, вам понравился мой первый пост в стиле «советы». И я надеюсь, что вы получите бесплатный дизайн для гравировки «Piece Out Engraving Design» из моей библиотеки творческих ресурсов. Тогда посмотрите видео и следуйте инструкциям!


Остались вопросы? Проверьте мою электронную книгу!

Не терпится прыгнуть? Милая! Нервный? У меня есть книга «Гравировка металлов с помощью инструмента Cricut Maker», в которой вы научитесь более 34 техникам, включая четыре способа идеально расположить гравюры.Это также дает различные способы получения более глубокой гравировки, а также более высокого контраста. У меня есть семь руководств, в которых вы познакомитесь со всеми видами идей, которые помогут вам создавать украшения и подарки, которые вы любите дарить другим! Подпишитесь на мою рассылку, чтобы получить специальное предложение на эту книгу!


Для большего вдохновения

Если вам понравился этот пост с 16 ЛУЧШИМИ советами по гравировке, обязательно ознакомьтесь с моими другими уроками по гравировке.

Мои самые популярные уроки в блоге – это гравировка пирогов из нержавеющей стали или сервировок для торта, за которыми следуют разбрасыватели сыра, на которых выгравированы сырные фразы.Я также разместил в блоге Дженнифер Мейкер руководство о том, как выгравировать шпатели для печенья, вы можете проверить этот пост на ее сайте или посмотреть видео, которое она сняла на своем канале YouTube (что, кстати, потрясающе).

Я также рекомендую вам посетить страницу ресурсов по гравировке Clever Someday. Она действительно умна каждый день и достаточно мила, чтобы делиться своим умом через свой блог и группу в Facebook. У нее также есть отличный ресурс о различных методах добавления штриховки с перекрестной заливкой в ​​ваш дизайн.

Люблю это? Поделиться этим!

Если вы нашли этот пост полезным, пожалуйста, поставьте лайк, прокомментируйте или подпишитесь на мой канал Well Crafted Studio на YouTube. Я также хотел бы, чтобы вы прикрепили изображение ниже к своим доскам Pinterest. Эти простые вещи имеют огромное значение для того, сколько людей увидят мои сообщения. Так что спасибо, что нашли время помочь.

Спасибо за чтение!

Хотите вернуться к этим 16 лучшим советам по гравировке в другой раз? Сохраните его на своих досках Pinterest!

Как центрировать изображения или текст

Новые инструменты Cricut Maker Quickswap взяли штурмом мир ремесел в прошлом месяце!

Наконец-то я нашел время поиграть со своими новыми инструментами, включая гравировку с помощью Cricut! Я уже выполнил с ним более 12 проектов, а это значит, что я прошел через множество проб и ошибок, так что вам не придется!

Ниже я раскрываю интересные детали и самый главный вопрос: как правильно выровнять и центрировать текст или изображения при гравировке на небольших объектах, таких как жетоны или украшения?

Кроме того, я часто сталкивался с тем, что мои гравюры не всегда хорошо выделялись.Итак, я делюсь этой супер-крутой техникой заливки штриховкой , чтобы вы могли улучшить гравировку, как никто другой.

Ниже также есть полное видео-руководство, которое проведет вас через всю бэкэнд-работу в Design Space!

Приступим к гравировке с нашими Cricuts!

1. Где найти лучшие заготовки для гравировки с Cricut

Начнем с наиболее часто задаваемого вопроса! Где найти заготовки для гравировки Cricut Maker?

Через пару дней появится еще один отдельный пост, но пока вот те, которые я использовал.

Жетоны для собак – этот бренд здесь очень хорошо зарекомендовал себя, и он доступен во всех красивых цветах!
Браслеты / украшения – На вашем Cricut можно выгравировать узкие и широкие металлические браслеты! Убедитесь, что у вас также есть планка для гибки.
Акриловые брелки
. Акриловые брелки – еще один интересный способ гравировки. Я попробовал свои силы в некоторых прозрачных акриловых брелках.
Заготовки кулонов для ожерелий – Я нашел несколько простых кулонов в моем хобби-вестибюле, которые хорошо подходят для создания особого ожерелья.

Другие необходимые материалы

Вам также понадобится малярный скотч, наконечник для гравировки, Cricut Maker и коврик для прочного захвата. В этом уроке я использовал совершенно новый стандартный коврик для захвата, и он работал первые пару раз, но я настоятельно рекомендую использовать коврик для надежного захвата.

2. Как выделить гравировку

Добавить образцы заливки штриховкой

Образцы заливки штриховкой – это конечные геометрические узоры, которые могут заполнить область, где вы хотите добавить более жирные детали, а не гравировку, являющуюся только контуром.

Я расскажу вам, как использовать образец заливки штриховки в видео ниже. Вы будете использовать текст или изображение с узором и применять инструмент среза.

Возьмите мои БЕСПЛАТНЫЕ образцы штриховки в моем Freebie Vault

Загрузите эти бесплатные образцы штриховки и шаблоны гравировки, зарегистрировавшись через форму ниже. Если вы уже являетесь участником, войдите прямо здесь и найдите его, выполнив поиск «engrave» или Design # 130.Нужна помощь при входе в хранилище? Прочтите этот полезный пост здесь.

Рассмотрите возможность использования эмалевого пера

Еще один способ выделить ваши гравюры – использовать эмалевое перо. Вы сможете затемнить выгравированные детали и стереть излишки, чтобы получить более четкий и четкий вид.

Вот марка, которую я использую: ImpressArt Enamel Pen

3. Как центрировать текст или изображения при гравировке с помощью Cricut

Попытка найти правильное выравнивание при гравировке затруднительна – особенно на небольших предметах, таких как жетоны, браслеты или другие украшения.

Но есть способ выровнять ваши предметы по центру без 10 поездок по катку проб и ошибок.

Уловка заключается в том, чтобы измерить заготовку или указать размеры на упаковке заготовки и создать шаблон с помощью инструмента основных форм в Пространстве дизайна.

К счастью для вас, я создал несколько шаблонов ниже для вас, и вы можете узнать, как создать свои собственные, если необходимо.

НЕ используйте Snapmat

Возможно, некоторые из вас думают, что использование функции Snapmat в мобильном приложении Cricut поможет в этом.

Но это не так. Поверьте, я пробовал. МНОГО!

Snapmat отлично работает с объектами размером не менее 4 дюймов. Однако, если вы пытаетесь выгравировать тонкий металлический браслет или собачий жетон, это все равно что стрелять бланками в темноте, пытаясь попасть в центральную точку.

ОБЯЗАТЕЛЬНО используйте шаблоны!

Я предлагаю вам 4 своих шаблона БЕСПЛАТНО! Они уже загружены в пространство дизайна для вас, и вы можете легко изменить их размеры, если это необходимо!

Найдите эти шаблоны гравировки в хранилище для подписчиков! S активируется с помощью бирюзовой кнопки ниже или, если вы уже являетесь подписчиком, просто войдите в систему и загляните в раздел Cricut внизу.

Как сделать собственные шаблоны для гравировки

Но что, если вы решите использовать заготовку и вам нужно создать свои собственные шаблоны? Я тоже могу помочь!

1. Измерьте свой предмет от самой внутренней «формы»:

2. Нарисуйте геометрическую фигуру, аналогичную заготовке для гравировки, с которой вы работаете, и укажите размеры:

Обязательно измените тип линии на «рисовать».

3. Используйте инструмент выравнивания для точного центрирования: Обязательно используйте эту кнопку выравнивания по центру, чтобы убедиться, что ваш проект точно помещен в пространство дизайна.

4. Используйте направляющие на холсте и коврике: Холст вашего Design Space является точной копией вашего коврика. Обязательно выровняйте форму на 1 дюйм и на 1 дюйм вниз от вершины. Сделайте то же самое, кладя заготовку на коврик. Я покажу вам, как именно это сделать, на видео ниже.

Посмотрите полное видео ниже, чтобы раскрыть все детали, которые вам нужно знать при гравировке на вашем станке Cricut Maker!

Гравировка с помощью видеоурока Cricut Maker

Хотите стать мастером Cricut и научиться создавать свои собственные файлы для поделок, как я?

У вас есть машина Cricut или вы хотите владеть Cricut, но, может быть, вы ошеломлены, когда посмотрите на программное обеспечение Design Space и потеряете все функции?

Может быть, вы хотите, чтобы вы могли создавать свои собственные файлы дизайна, а не тратить деньги на каждый дизайн для каждого проекта, который вы делаете?

Позвольте мне поделиться с вами 3 самыми большими ошибками, которые делают мастера Cricut, и моими проверенными шагами, которые помогут не только овладеть вашим Cricut, но и превратиться в ремесленника!

Если это так, то обязательно присоединяйтесь ко мне на моем БЕСПЛАТНОМ мастер-классе!

О Abbi Kirsten

Моя миссия – вдохновить вас развивать творческую магию в вашей душе, принося вам удовольствие, простые в освоении проекты DIY и качественный дизайн шаблонов.Я делюсь различными проектами, такими как печатные издания, файлы svg cut и руководства по рукоделию, но особенно люблю крафтинг из бумаги и бумажные цветы. Интересуют бумажные цветы ?! Я создал для вас десятки фирменных дизайнов, начиная с моего бестселлера «Искусство гигантских бумажных цветов», «Библиотеки гигантских цветов» и моего магазина бесконечных бумажных дизайнов и цветочных шаблонов.

Хотите присоединиться к моему сообществу на Facebook, чтобы делиться своими поделками и учиться у лучших? Щелкните здесь, чтобы запросить доступ к моей группе Elite Crafters и Cricut Lovers.

Больше сообщений о любви

ТРАДИЦИОННАЯ ГРАВИРОВКА VS. ЛАЗЕРНАЯ ГРАВИРОВКА – Geiger Awards

ТРАДИЦИОННАЯ ГРАВИРОВКА VS. ЛАЗЕРНАЯ ГРАВИРОВКА

Часто люди приходят в выставочный зал с мыслью, что им нужна металлическая пластина с гравировкой. У новых клиентов мы должны спросить: «Вам нужна традиционная гравировка или лазерная гравировка?» Вам нужно знать … в чем разница?

На базовом уровне традиционная гравировка использует точный станок, который физически касается куска металла, чтобы создать сообщение, которое вы хотите показать.Чаще всего мы гравируем металлические пластины, медали и некоторые пластики для гравировки. Если у вас есть старый трофей или несколько спортивных медалей, проверьте, не выгравированы ли они. Если да, то, скорее всего, они были выгравированы этим методом. Однако в некоторых случаях эти предметы можно выгравировать лазером.

В отличие от обычной гравировки, в лазерной гравировке используется лазерный станок для удаления верхнего слоя продукта. Это позволяет с максимальной точностью раскрыть ваше сообщение на миллиметровые глубины в определенных предметах, которые можно использовать для лазерной печати.Из-за этой точности мы используем лазерную гравировку, когда клиенты хотят, чтобы их логотип был частью выгравированного сообщения. Мы наносим лазерную гравировку на наши стеклянные, хрустальные и акриловые награды, а также на некоторые деревянные доски для табличек, кофейные кружки, ручки, карманные ножи, рамки для картин и т. Д. Мы можем даже гравировать деревянные бейсбольные биты в зависимости от типа биты.

С помощью этого процесса можно также нанести лазерную гравировку на некоторые пластмассы. После удаления верхнего слоя пластика открывается второй цветной слой, на котором отображается сообщение.Тот же процесс можно проделать с некоторыми металлами, которые можно использовать для лазера, что может быть методом гравировки на одном из ваших трофеев. Если пластина имеет один цвет для текста и другой цвет для фона и гладкая по всей пластине, скорее всего, это лазерная гравировка.

В конце концов, у обоих методов есть свои плюсы и минусы при выборе между ними. При принятии решения о том, какой тип гравировки вам нужен, все сводится к цели гравировки, сообщению, которое вы хотите выразить, и кому оно будет передано.Все еще не уверены, что вам нужно? Позвоните нам.

Процесс печати: гравировка

Пока я уезжаю в отпуск, я веду серию гостевых постов о различных процессах печати, от цифровой печати до гравировки. Я попросил некоторых дизайнеров и типографов поделиться своим опытом и множеством фотографий, чтобы рассказать вам, что вам нужно знать о различных методах печати канцелярских товаров. Сегодня к нам присоединились Челси и Джейми из Sugar Paper, которые рассказывают нам об элегантном процессе печати, известном как гравировка!

Привет OSBP! Мы Челси и Джейми из Sugar Paper из Лос-Анджелеса, Калифорния! Наша первая любовь в Sugar Paper – (и всегда будет) высокая печать.Тем не менее, в последнее время мы были заинтригованы гравировкой. Любой, кто когда-либо печатал на высокой печати, знает, что печать белыми чернилами – это проблема. Если вы работаете и работаете, вы можете получить тонкое изображение, но нет ничего лучше, чем гравировать четкое белое изображение на яркой бумаге.

К счастью, всемирно известный гравер находится прямо у нас на заднем дворе. Самый старый гравер в Соединенных Штатах, С.Ф. Купер, находится прямо по дороге от нас. Недавно они предоставили нам с Джейми возможность изучить этот процесс, и мы покажем вам, как это делается, на изображениях ниже.Нам было весело! Это было похоже на нашу личную экскурсию по «Улице Сезам». Мы оба любили эти отрезки «Улицы Сезам», когда были детьми…

Что такое гравировка?

Как и в случае высокой печати, в процессе гравировки краска наносится на бумагу под сильным давлением, создавая изображения с уникальным внешним видом, недоступным при плоской печати. Однако, в отличие от высокой печати, шрифт и графика на каждом листе бумаги приподняты. Для этого на металлические пластины наносится утопленное изображение.Затем металлические пластины выравниваются вручную на прессе. После выравнивания пластина покрывается чернилами, а затем промокается крафт-бумагой для очистки пластины, оставляя только изображение с оставшимися чернилами. Затем бумага подается вручную, и каждый кусок прикладывается под давлением в две тонны, создавая тисненое изображение с поразительной четкостью, чистотой цвета и глубиной.

Процесс печати

Как и в любом трудоемком процессе печати, вы действительно должны увидеть процесс в действии.Приведенные ниже изображения помогут вам шаг за шагом пройти процесс гравировки.

Пластина травится с изображением и выравнивается в прессе.

В печатную машину добавлены белые чернила.

Промокательная бумага добавляется в пресс для промокания пластины между каждым слепком. На всю пластину наносят тушь, а затем промокают крафт-бумагой, чтобы оставить белым только вытравленное изображение.

Прессовщик подает каждый лист бумаги и затем выкладывает его на нагретую конвейерную ленту для сушки.

Осторожно – Горячо! Карты проходят через печь на конвейерной ленте. Это как тостер с конвейерной лентой…

Каждая карта проходит через духовку для сушки.

Готовые открытки.

Каждый набор считается…

и фасованные…

Тадаа! Готовый продукт уже в магазинах. Рядом с другими нашими фаворитами осени от Oblation, Rifle Paper Company и Thomas Paul.

Советы и рекомендации

Красота гравировки лучше всего подходит для формальных предметов, так как цена и стиль печати подходят для более официальных случаев.

Вот наши советы при распечатке залога:

1. Имейте в виду, что для гравировки требуется более длительное время обработки, чем для большинства стилей печати. Граверы – это обычно принтеры старой школы. Это означает, что они соблюдают традиционные правила печати и заказа бумаги, которые могут задерживать выполнение заказа.Если вы торопитесь, этот метод печати не для вас. Если у вас есть 3-4 недели (или больше), вы золотой.

2. Гравировку лучше всего использовать с мелким шрифтом. Техника гравировки позволяет улавливать мелкие детали, не имеющая аналогов в других методах печати. Затененный шрифт или тонкие шрифты выглядят потрясающе при гравировке.

3. Гравировка – отличный вариант для белых чернил на цветной бумаге. Гравировка красиво печатает белыми чернилами. Чернила ложатся на бумагу и создают яркий белый цвет.

4. Избегайте двусторонних деталей при выборе гравировки в качестве метода печати. В процессе гравировки используется вода, которая создает «синяки» на обратной стороне каждого листа бумаги. «Синяк» противоречил бы двустороннему дизайну, делая дизайн запутанным. Примечание: «Синяки» – это то, что создает различие между настоящей гравировкой и термографией, менее дорогой версией рельефной печати.

Спасибо большое, дамы! Чтобы узнать больше о чудесных бумажных изделиях от Sugar Paper, нажмите здесь!

Кредиты на фотографии: Sugar Paper

Вам также могут понравиться:

Что нужно знать о лазерных гравировальных станках для пистолетов

Выбор лучшего пистолета Лазерный гравер

Перед покупкой гравировального станка необходимо учесть несколько факторов.

Тип гравировки

Первое, что нужно учесть перед покупкой гравировального станка, – это тип гравировальных работ, на которых вы специализируетесь. Гравюры на плоской поверхности имеют другие требования к станку, чем гравюры с изогнутыми поверхностями.

Если вы хотите, чтобы станок мог гравировать на неровной поверхности детали пистолета, вам может понадобиться лазерный 3D-гравер.

Если вы используете пистолеты для легких материалов, вам не понадобится лазерный гравер с очень высокой производительностью.


Цена

Есть много брендов, которые предлагают лазерные граверы, которые могут работать с самыми разными видами оружия. После того, как вы получите все необходимые функции, чтобы составить короткий список машин, которые могут предложить нужные вам свойства, вам также необходимо принять во внимание цену.

Какая машина дает вам лучшие возможности и при этом не выходит за рамки вашего бюджета?

Волоконный лазерный гравер – это хороший лазерный гравер по металлу, который лучше подходит для маркировки различных деталей оружия, вы можете рассмотреть возможность покупки гравировального станка по разумной цене в Китае.

Адаптация под различные материалы

Один пистолет может иметь несколько материалов, на которых владелец желает сделать гравировку волоконным лазером.

Насколько легко использовать рассматриваемую машину, чтобы удовлетворить все потребности? Различные лазерные граверы предлагают разные способы работы с разным уровнем сложности; Как показывает наш опыт, волоконный лазерный маркер будет хорошим выбором с естественными рабочими характеристиками.

Какие места и материалы, из которых он может работать? Если это пластиковый пистолет, то гравер с CO2-лазером может иметь лучшую маркировочную производительность, чем волоконный лазер.

Можно ли модернизировать станок при изменении требований к гравировке?

Что касается производителей вашего оружия, им потребуется высокоэффективная серийная гравировка с решениями для автоматической подачи, а затем это будет автоматическая гравировка и маркировка, что сэкономит рабочее время и деньги.

Предлагаемые гарантийные и послепродажные услуги.

Каков срок гарантии вашего поставщика?

Большинство машин имеют гарантийный срок от 1 до 3 лет.Вам необходимо выбрать поставщиков с конкретными условиями гарантии, чтобы обеспечить надежную защиту послепродажного обслуживания Устройства.

Какая поддержка предоставляется компанией-поставщиком? Некоторые компании очень быстро отвечают, когда вы звоните о помощи.

Мощность и мощность лазера.

Какая мощность лазера вам нужна? Можно ли его варьировать? Какова скорость обработки в зависимости от того, насколько быстро ваш лазер может обработать целевые материалы.Это очень важные соображения, потому что они определяют, насколько универсален ваш станок для типа оружия и поверхностей, с которыми вы будете работать.

Простота установки, эксплуатации, обслуживания и хранения.

Большинство лазерных граверов просты в установке и эксплуатации. Они требуют минимальных затрат на техническое обслуживание и начального уровня знаний в области эксплуатации оборудования, а также базовых функций обеспечения здоровья и безопасности.

Вам нужно посмотреть, насколько хорошо настроена машина, которую вы покупаете.

Насколько легко установить и использовать? Легко ли выполнять регулярную чистку и минимальное обслуживание?

Вот видео о работе и работе машины для маркировки волоконным лазером HeatSign для справки,

Cricut Engraving Hack – Как гравировать акрил без мейкера

Поделиться – это забота!

Хотите опробовать гравировку Cricut , но у вас нет Maker? Я покажу вам свой Cricut Hack для гравировки с помощью Explore Air 2…


Привет, милые!

Кто учится на дому этой осенью?

* Медленно поднимает руку *.

Мы не совсем уверены в том, как пойдут этой осенью дела в нашем школьном округе и какие проблемы со здоровьем стоят перед нашим штатом, но мы открыты для идеи обучения мальчиков на дому в этом году.

Это меня огорчает, потому что мои дети по-разному получают пользу от социального взаимодействия в школе.

Но это может даже не быть , а когда школы снова откроются.

Независимо от того, что произойдет этой осенью, мы уже применяем некоторые методы домашнего обучения с мальчиками.

Макс любит работать с тетрадями, а Джакс любит все, что угодно, с мелками или маркерами.

Для Джакса я решил создать что-то специально для него из нескольких оставшихся кусочков акрила, которые у меня были от , мой проект DIY Acrylic Calendar за 25 долларов, который я завершил на прошлой неделе , и я придумал, пытаясь выгравировать письменный лист своего рода для него.

Я хотел сделать что-нибудь, на чем он мог бы легко писать сухим стираемым маркером и стирать, чтобы мы могли попрактиковаться в письме.

И я придумал этот гравированный лист для письма, вдохновленный существующими в Интернете листами для письма.

Технически, вы не можете гравировать с помощью Explore Air 2.

Так что это своего рода уловка, и, честно говоря, это проект, который требует присмотра за детьми.

Вы не сможете просто положить акрил на коврик, разрезать и покинуть комнату.

Ааааа и это займет немного времени, в зависимости от вашего дизайна.

И, наконец, , вам нужно будет повторно откалибровать машину , как только вы закончите!

Итак, если я еще не напугал вас своей честностью, я расскажу вам, как я сделал этот гравированный дошкольный лист DIY!

* Этот пост содержит партнерские ссылки, однако все мнения, как всегда, мои собственные.

Что нужно для гравировки Cricut на акриле (Cricut HACK)

Вот что вам нужно, чтобы сделать это и гравировать с помощью Cricut Explore Air 2…

Создайте и вырежьте рабочий лист дошкольного учреждения в пространстве дизайна

Создайте нужный дизайн в пространстве дизайна с размерами выбранного вами акрилового листа.

Вы можете создать контур вашего акрилового листа, как я сделал в своем посте DIY Acrylic Calendar , чтобы гарантировать, что ваш дизайн остается в пределах краев листа.

Кроме того, вы можете получить доступ к моему дизайну, представленному в этом посте, ЗДЕСЬ и полностью пропустить процесс разработки!

Для акрилового листа для письма Джаксон я решил разместить наверху симпатичный рисунок для дошкольников – Cricut access предлагает множество рисунков, которые вы можете использовать !

Настройки гравировки на акриле для Cricut Explore Air 2

Я попробовал пробный разрез на куске случайного акрила, чтобы убедиться, что мои настройки резки были точными – настоятельно рекомендую вам также сделать пробный разрез!

Я повернул циферблат своего станка Cricut на « Custom » и выбрал «Деревянный шпон» в качестве пользовательской настройки материала, выбрав « More Pressure », потому что я работал с куском акрила, который был равен 0.080 ″ толщиной.

Перед тем, как вырезать, я решил Зеркало мой дизайн, чтобы Джакс мог писать и стирать свободно, не беспокоясь о различных углублениях для букв и форм. Это личное предпочтение, так что вы можете сделать это, если вам это удобно.

Я положил акриловый лист поверх мата StrongGrip так, чтобы «передняя часть» была обращена вниз на мат и все еще была защищена его пластиковым покрытием, и плотно прижала его к мату с помощью брайера.

Оставив защитное пластиковое покрытие на акриловом листе перед его наклеиванием на коврик, вы убедитесь, что у вас не останется липких следов, которые можно было бы смыть с мата.

При желании вы также можете закрепить четыре края мата малярным скотчем.

Для каждой буквы или формы Cricut выполнит разрез ЧЕТЫРЕ РАЗ.

Это означает, что Cricut обведет каждую букву четыре раза.

Пока машина режет ( здесь входит в присмотр за детьми), вам нужно ПОСМОТРЕТЬ, как она режется, и убедиться, что передний край акрилового листа не поднимается с мата и не входит в корпуса.

Это заклинит вашу машину Cricut.

Вы можете просто поднять ближайший к вам конец мата Cricut ВВЕРХ, чтобы мат и акриловый лист оставались под корпусом.

Малярная лента

может помочь лучше закрепить края, но присмотр за обрезкой – лучший способ обеспечить безопасный и точный разрез.

Готовый гравированный акриловый лист с Cricut Explore Air 2

Мои фотографии в этом посте немного темнее, чем обычно, но это потому, что я хочу, чтобы вы лучше увидели вырезанный дизайн.

После того, как ваш Cricut нанесет гравировку на акриловый лист, не стесняйтесь покрыть края лентой для стирки, пеной или отшлифовать их, чтобы устранить любые острые или неровные края.

Помогите своему ребенку научиться писать свое имя, разные буквы алфавита и основные формы, которые им нужно знать для детского сада.

Вам также может понравиться: Easy DIY Акриловый календарь за 25 $

А вот как он выглядит с листом цветной бумаги позади него, чтобы вырезанные буквы были еще лучше…

Как я уже упоминал в начале этого поста, теперь вам нужно повторно откалибровать вашу машину – , вы можете узнать больше об этом в этом посте!


Большое спасибо за прочтение – какие еще посты Cricut Hack вы бы хотели видеть? Позвольте мне знать в комментариях ниже!
Также не стесняйтесь отмечать меня в Instagram (@slayathomemother), чтобы я мог увидеть ваше законченное творение.

* Сообщение изначально опубликовано в июле 2020 г., обновлено в феврале 2021 г.

Руководство по выбору подходящего лазерного гравера для вашей производственной установки

Для изделий из твердых материалов, которые служат годами, обычно требуется постоянная маркировка бренда на их поверхности, чтобы название бренда или логотип можно было прочитать даже после длительного и интенсивного использования. Этот вид маркировки выполняется с помощью лазерного гравера.

В настоящее время с большим развитием технологий эти продукты обычно необходимо маркировать уникальным кодом, который помогает отслеживать и отслеживать продукт.Эти коды также полезны для предотвращения подделки продуктов. Подделка – огромная проблема на современном рынке, и многие бренды теряют не только авторитет и доверие клиентов, но и значительную часть своей прибыли.

Уникальные коды, выгравированные на продуктах, помогают в проверке подлинности продуктов, а также в отслеживании и отслеживании продукта в каждой точке цепочки поставок. Таким образом, эта уникальная гравировка кода помогает в защите бренда.

Эту гравировку можно наносить как на металлические, так и на неметаллические изделия. В зависимости от материала, на котором должна выполняться гравировка, используются разные типы граверов.

Если ваши продукты нуждаются в гравировке, чтобы их можно было однозначно идентифицировать, вы должны сначала ответить на следующие вопросы:

Какой лазерный гравер мне нужен?

Выбирать гравер нужно в зависимости от материала изделия, толщины и желаемой скорости гравировки.Обычно для гравировки используются два типа граверов.

Волоконные лазеры

Этот гравер подходит для обработки металлов, металлов с покрытием и некоторых видов пластмасс. Волоконные лазеры обычно работают с меньшими эксплуатационными расходами, меньшим энергопотреблением и не требуют значительного обслуживания по сравнению с лазерами CO2.

CO2-лазеры

Этот тип лазерного гравера основан на смеси углекислого газа, которая стимулируется электрически. Эти граверы в основном подходят для обработки неметаллических материалов и пластмасс.Эти граверы являются самыми популярными и обладают высокой производительностью. Этот тип гравера может работать с различными материалами, такими как пластик, дерево, стекло, текстиль, бумага, акрил, кожа, камни.

На каком типе поверхности я буду гравировать – гладкой или изогнутой?

После принятия решения о том, нужен ли вам волоконный лазер или CO2-лазер, вы также должны убедиться, что гравер работает аккуратно и красиво гравирует на поверхности вашего продукта. Здесь нужно посмотреть, какая поверхность у вашего продукта.Обычно все граверы отлично работают на ровных поверхностях, но не все могут обеспечить ожидаемое качество гравировки на криволинейных поверхностях. Если у вашего продукта изогнутая поверхность, ваш гравер должен иметь возможность настройки 3D.

Мой бюджет?

Это еще один очень важный критерий. Разные граверы предлагают разную скорость гравировки. Например, обычно гравер со скоростью 20 отметок по 50 символов QR-кода в минуту будет стоить около 40 000 долларов за автоматическую установку на сборочной линии.

Ручной или автоматический?

Для небольшой установки обычно требуется ручная установка, когда человек может управлять лазером для гравировки.

Для крупномасштабного автоматизированного производства вам понадобится комплексное автоматизированное решение, которое можно интегрировать с вашей сборочной линией.

При автоматической настройке лазерные граверы управляются предварительно запрограммированной логикой ПЛК в зависимости от типа функциональности, которую вы хотите достичь. В типичной настройке отдельный локальный компьютер (LCM) интегрируется с логическим центром PLC лазера, LCM берет на себя всю логику для взаимодействия с внешним миром (например, облачными серверами или API-интерфейсами центральных серверов), а затем отправляет команды к ПЛК.LCM также занимается агрегированием данных со считывателя проверки качества и отправкой их на облачные серверы или API.

Автоматическая проверка качества

Для большой автоматизированной производственной установки вы должны убедиться, что у вас есть считыватель проверки качества, который синхронизируется с гравером для считывания выходных данных гравера и оценки качества. Обычно LCM выполняет синхронизацию всей установки. Ридеры обычно намного дешевле граверов, могут стоить от 15% до 25% гравера.

Насколько легко граверы могут быть включены в производственный цикл?

Решение для гравировки, которое вы выберете, должно быть гибким и простым для включения в сборочную линию. Настройка гравера не должна нарушать текущий производственный цикл. В частности, скорость движения единиц продукции по сборочной линии (или конвейерной ленте) не должна прерываться.

Вы должны проконсультироваться со своим поставщиком технологических решений, чтобы убедиться, что отмечен следующий список:

  1. Будет ли гравер работать с материалом, из которого изготовлен мой продукт?
  2. Будет ли гравер работать на типе поверхности моего предмета?
  3. Скорость гравировки в минуту?
  4. Должен ли я снизить скорость производства?
  5. Проверяется ли качество маркировки?
  6. Можно ли удаленно проверить состояние гравера и производительность?
  7. Можно ли дистанционно управлять входом в гравер?

Если вы найдете ответы на эти вопросы удовлетворительными, то все готово!

Нужна дополнительная информация? Пожалуйста, свяжитесь с нами , чтобы узнать больше о предложениях NeuroTags.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
