Заточка ступенчатого сверла по металлу: 3 способа заточить ступенчатое сверло в домашних условиях

Конусное сверло по металлу: особенности выбора, заточка

Характеристика инструмента

Название этого виды сверла произошло от его необычной конусообразной формы, такая конструкция позволяет выполнять совершенно гладкие и круглые отверстия без заусенцев. В обычных изделиях хвостовик может иметь форму:

• конуса Морзе, больше популярного за рубежом;
• инструментального, такой обычно используется на станках;
• метрического с пропорцией между хвостовиком и рабочей зоной, равной 1:20;
• удлиненного, с диаметрами от 6 до 30 мм.

Конус Морзе
Конусные сверла, как и обычные, имеют направляющую и режущую части, шейку, хвостовик. Уникальная особенность их конструкции состоит в остром наконечнике, исключающем необходимость центрирования при сверлении. Их преимущества заключаются:

Таблица конусных сверл

• в выполнении одним-единственным элементом отверстий разного диаметра;
• высокой прочности режущей кромки, обеспечивающей достаточный рабочий ресурс; большой скорости сверления;
• отсутствии необходимости в предварительном центрировании материала;
• возможности получения отверстий в любом виде материала, начиная с гипсокартона, и заканчивая листовым металлом;
• идеально ровных срезах даже на тонколистовом металле.

Разновидности

Конусовидный хвостовик или конус Морзе выпускается в нескольких модификациях.

• Инструментальные
  – наиболее распространены, так как разработаны для быстрой автоматической смены при работе на станке. Параметры изделия регламентирует ГОСТ.
• Укороченны
  е – хвостовая часть сверла уменьшена за счет утолщенной части конуса. Маркируется таким образом: B7 – укорочен до 14 мм, B10 – до 18, и до B24 – укорочен до 55 мм. Этот вариант используется, когда отверстие требуется определенного диаметра, но малой глубины.
• Удлиненные
  – применяются для высверливания глубоких отверстий в несколько этапов.
• Метрические
  – хвостовики, в которых соотношение к рабочей части составляет 1:20, а угол более 1 градуса.

На фото изображены разновидности сверл с коническим хвостиком

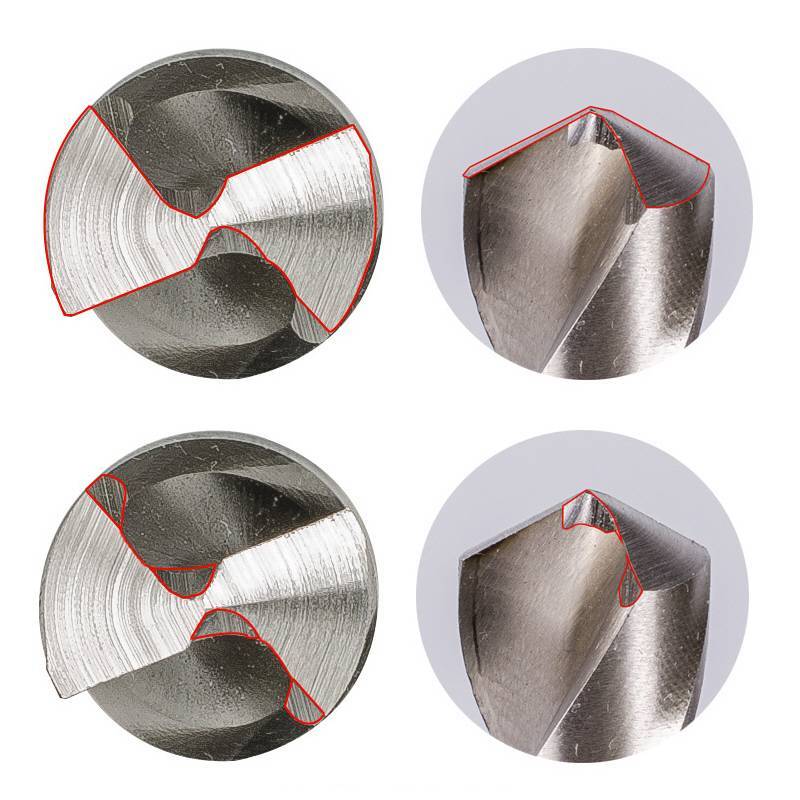

Назначение сверла определяет заточка: угол при вершине, задний угол и т.д.. Затачивание и шлифовку проводят на специальных станках или вручную.

Коническое ГОСТ

ГОСТ 10903-77 регламентирует инструмент с коническим хвостовиком – с конусом Морзе, и вариант с шейкой.

• Возможный диаметр изделий
  – 5–10 мм.
• Длины конуса
  – 58–85 мм.
• Сечение хвостовой части
  – 6–12 мм.

Удлиненные

Сверла с удлиненной хвостовой частью регламентирует ГОСТ 2092-77. Используются они при производстве отверстий большой глубины.

Величина диаметра составляет диапазон от 6 до 30 мм. Длина хвостовой части – 145–275 мм.

Изделия выпускаются в двух классах точности:

• А1 и А
  – с повышенной точностью;
• B1 и B
  – с нормальной точностью.

Коническое ступенчатое

Конус в этом случае выглядит как пирамида, где каждая «ступень» ответственна за формирование отверстия определенного диаметра. Такое строение позволяет высверливать отверстия разного размера без смены инструмента. В его маркировке указывается сразу целый ряд величин.

Эта же особенность позволяет снимать фаску тем же сверлом, которым делалось отверстие. Скорость сверления относительно невелика – до 1000 оборотов/мин, что делает инструмент очень подходящим для работы с оргстеклом.

Центрирование благодаря конической форме беспроблемное, но чувствительность к перекосам выше, чем у инструментального варианта.

Применяют инструменты, для обработки стали, алюминия, дюралюминия и неметаллических материалов – пластмасс, оргстекла, эбонита.

Кобальтовые с коническим хвостовиком

Для улучшения прочностных свойств и отвода тепла изделия подвергают дополнительной обработке.

• HSS-G – проходят дополнительную шлифовку;
• HSS-Co – сталь содержит кобальт, сверла этого класса рассчитаны для работы в тяжелых температурных условиях;
• HSS-R – катанные изделия;
• HSS-Tin – инструмент обработан нитридом титана, покрытие уменьшает трение, а, значит, и нагрев инструмента и материала.

О том, какой обработке подвергались сверла, можно узнать по их цвету: ярко-золотой цвет свидетельствует о напылении нитрида титана, черный – использовалась термическая обработка, и так далее.

Преимущества ступенчатой формы

Разновидностью конусного сверла является ступенчатое. Его конструкция отличается тем, что расширение диаметра конуса происходит в виде ступени. На каждой из них обозначен диаметр, что облегчает работу, освобождая от постоянных замеров. На кромке обозначено ограничение по толщине обрабатываемого материала. Если металл имеет большую толщину, его можно обработать с обеих сторон. Ступенчатое сверло отличается массой привлекательных характеристик:

Ступенчатое сверло по металлу (конусное)

• оно позволяет точно вырезать отверстие определенного диаметра;
• вырезанное отверстие не требует дополнительной шлифовки;
• при помощи одного приспособления можно вырезать значительный диапазон диаметров — от 4 до 40 мм, что дает экономию средств и времени;
• ступенчатое сверло превосходно справляется с металлическим листом, толщина которого менее 1 мм;
• с его помощью шлифуются края отверстия, выполненного обычным инструментом;
• одним и тем же элементом можно выполнить фаску изделия;
• ступенчатое приспособление можно применять как при работе на станке, так и в ручном инструменте, предварительно предусмотрев прочное закрепление.

Иногда в качестве недостатка приводят необходимость применения дрели с малой скоростью вращения или чрезмерную чувствительность к перекосам в процессе работы. Перекосов не будет при внимательном отношении к работе с коническим приспособлением и соблюдении инструкции.

Диапазон и выбор скорости для ступенчатого сверла

Самостоятельная заточка

Сверла, которые называются ступенчатыми или коническими, позволяют создавать отверстия диаметром от 4 до 32 мм и выпускаются в двух вариантах исполнения: с возможностью выполнения заточки или с конструкцией, которая не предполагает этой технологической операции. Высокая стоимость изделий, относящихся ко второму типу, оправдана их долговечностью.

Режущая кромка у них (при условии соблюдения всех правил эксплуатации) не затупляется на протяжении длительного времени. Следует иметь в виду, что их заточка без наличия соответствующего опыта может привести лишь к тому, что они станут непригодными для дальнейшего использования.

Конусные сверла определенной конфигурации можно заточить трехгранным абразивным стержнем

Для того чтобы правильно заточить ступенчатое сверло, достаточно просмотреть обучающее видео и придерживаться рекомендаций квалифицированных специалистов. Для выполнения этой процедуры можно даже не ориентироваться на чертеж, а просто восстанавливать первоначальные геометрические параметры изделия.

Также в отдельных случаях допустимо использовать для этих целей тонкие абразивные алмазные бруски, предназначенные для заточки ножей, ножниц и прочего инструмента

Затачивать такой инструмент, как и спиральные сверла с коническим хвостовиком, можно при помощи специального станка, оснащенного , рабочая поверхность которого может быть покрыта обычной наждачной бумагой.

Области применения

Преимущества ступенчатого сверла позволяют пользоваться им для сверления отверстий различных диаметров в изделиях из алюминия, стали, цветных металлов достаточной толщины. Оно с успехом применяется во многих сферах хозяйственной жизни:

Область применения ступенчатого сверла

• ландшафтном или промышленном дизайне;
• ремонтных работах разного рода;
• на строительных участках;
• установке сантехнического или отопительного оборудования;
• промышленном производстве, домашней мастерской.

Конусное приспособление успешно используется в исправлении неровностей или шлифовке рваных краев, которые дает применение обычных инструментов. Особенно удобно оно для вырезания ровных отверстий в фанере, стеклотекстолите, других видах пластических материалов.

Конструкция и виды

Приспособление состоит из:

• собственно рабочей части, имеющей конусную форму;
• хвостовика, с помощью которого инструмент крепится к дрели;
• острого наконечника, способного справиться с самым плотным металлом.

Режущая кромка ступенчатого сверла бывает прямого или спирального типа. Каждый из них имеет свои плюсы. Прямая кромка легче и быстрее затачивается, а спиральная способствует более мягкому и плавному сверлению, обеспечивая плавность хода. При использовании спиральной кромки особенно повышается эффективность обработки тонколистового металла. Есть разновидности инструмента, предназначенные для разных материалов — дерева или пластика. Но все ступенчатые сверла устроены одинаково.

Хвостовики бывают круглые или шестигранные, которые считаются более надежными в использовании. Инструмент изготовлен из высококачественной нержавеющей стали, а прочное покрытие из азотистого титана или алмазной крошки увеличивает срок его работы, снижает необходимость частой заточки. При этом нужно помнить, что требуется соблюдение правил эксплуатации и величины допустимой нагрузки.

Хвостовики ступенчатого сверла бывают двух видов — шестигранные и круглые

Рекомендации при выборе товара

Конусные сверла имеют высокую стоимость, поэтому при их выборе необходимо изучить все характеристики. Согласно государственным стандартам, качественные изделия изготавливают из легированной стали высокой прочности в диапазоне следующих параметров:

• с диаметрами от 5 до 80 мм;
• длина рабочего конуса – от 58 до 85 мм;
• диаметр хвостовой части – от 6 до 12 мм.

Цвет металла, как показатель его прочности

Важной характеристикой товара является цвет материала, из которого он изготовлен.

По цвету ступенчатого сверла понимают его качество

Серый со стальным отливом цвет конусного сверла предупреждает о том, что сталь не подвергалась закаливанию. Следовательно, товар не отличается высоким качеством и долго не прослужит.

Обработка горячим паром делает сталь более прочной, изделия из такой стали имеют значительный рабочий ресурс и выделяются черным цветом.

Конусные изделия золотистого цвета изготовлены из более качественного металла, в котором устранены остаточные напряжения. Они более долговечны и комфортны в работе.

Высокую износостойкость имеют элементы более яркого золотистого цвета. Они покрыты титановым или алмазным напылением, значительно увеличивающим срок их эксплуатации. Длительный рабочий ресурс объясняет высокую стоимость изделий.

Как правильно выбрать ступенчатое сверло?

Для правильного выбора ступенчатого сверла нужно определиться с целями, для которых будет использоваться инструмент. Таким образом, необходимо определить отверстия каких размеров необходимо сверлить. Особенно важно значение наименьших и наибольших диаметров, которые планируется выполнять.

Также следует определиться на каком ручном инструменте либо станке будет использоваться сверло. От этого зависит тип хвостовика, который должен быть на сверле. Поэтому следует внимательно изучить разъем патрона под сверло и четко знать форму и размеры хвостовика. Если же хвостовик не будет подходить под имеющиеся разъемы, придется отдельно приобретать специальный переходник.

Важно определиться с производителем и уровнем инструмента. Как уже отмечалось, ступенчатые конические сверла ярко-золотистого цвета производятся с примесями кобальта и титана, с абразивным покрытием и имеют высокую твердость. Они прослужат дольше и позволят работать с толстым прокатом, нержавеющими и легированными сталями.

Ищите в маркировке или на упаковке обозначение HSS, что означает, что сверло изготовлено из быстрорежущей стали. Старайтесь не покупать сверла сомнительного китайского производства.

Параметры качества

В зависимости от состава, существует более четырех десятков сплавов железа. Обычно конические сверла производят из прочной быстрорежущей стали, которая обозначена первой буквой маркировки.

Маркировка. Самыми качественными из предлагаемых вариантов считаются конусные приспособления, изготовленные из стали с маркировкой HSS. Они предназначены для высокоскоростной обработки любого типа металла без деформации от перегрева. Но надо учитывать, что на рынке встречается множество китайских подделок с такой же маркировкой, поэтому предпочтительнее ориентироваться по цене.

Размер. Выбирая товар, надо определиться с тем, какие именно отверстия придется сверлить. Чем больше их диапазон, тем стоимость выше. Например, цена на ступенчатые сверла для формирования диаметров от 4 до 20 мм почти в два раза ниже изделий такого же качества, но для отверстий от 4 до 30 мм.

Размеры ступенчатых сверл

Торговая марка. Более высокие цены демонстрирует продукция известных торговых марок. Наибольшим спросом пользуются ступенчатые сверла фирмы TOP GRAFT. Хотя они заметно дороже, но отличаются более высоким качеством. Отличной репутацией пользуются конусные сверла фирмы Bosch – их качество оправдывает цену.

Конусные сверла фирмы Bosch

Возможность заточки. Следующим параметром выбора является возможность заточки. Изделия, которые можно затачивать, имеют больший срок эксплуатации, хотя конусные сверла, не имеющие подобной характеристики, прослужат больше времени без затачивания. Их долговечность определяет и высокую стоимость.

Покрытие. На стоимость изделия влияет и наличие титанового покрытия. Напыление обеспечивает повышение прочности в разы, но увеличивает стоимость товара, как минимум, на треть.

Уход за инструментом

Сегодня промышленность выпускает разные виды ступенчатых сверл, что дает возможность выбирать приспособления для определенных видов работ:

• для обработки материалов, обладающих высокой степенью твердости;
• сверления изделий из разнообразных сплавов;
• для работ с деревом, пластиком, фанерой.

Уход за ступенчатым сверлом

Ступенчатые сверла требуют правильного ухода. После использования инструмент нужно смазать специальным составом. Если его нет, можно использовать машинное масло либо жидкое мыло. Регулярная смазка увеличит срок их эксплуатации.

Заточка инструмента требует некоторых навыков, которым можно обучиться, следуя рекомендациям специалистов. Чтобы заточить ступенчатую деталь, нужно с помощью алмазного бруска восстановить направляющие канавки, имеющие прямую форму. Спиральные канавки нужно обтачивать заточным станком. Чем выше качество сверла, тем легче восстановить его параметры. Конусный инструмент лучше точить на станке при помощи абразивного круга с наждачной бумагой.

Выбор конусного сверла обеспечит удобство, легкость в работе и доставит удовольствие качественным результатом.

Правила самостоятельной заточки

Несколько простых рекомендаций позволят заточить сверло быстро и качественно:

1. В первую очередь осуществляется подготовка точильного устройства и ёмкости с жидкостью для охлаждения;
2. Заточка выполняется при максимальном прижатии сверла к точильному кругу. Если ослабить усилие, то может выйти брак;
3. Для каждого вида металла подбирается индивидуальный угол заточки: сталь – 140 градусов; сплавы из меди – 120 градусов; медь – 100 градусов;
4. Точильным станком обрабатываются все грани сверла без исключения.

Конусное сверло — это универсальный инструмент. Его рекомендуется иметь как на производственном участке, так и в домашнем наборе для мелкого ремонта.

Конусное сверло по металлу: особенности выбора, заточка

Точение конической поверхности, образующая которой имеет длину, превышающую 15 мм, зачастую сопровождается появлением вибраций. Это приводит к появлению волнистости на обрабатываемой поверхности. Вибрации усиливаются с увеличением длины и уменьшением диаметра детали.

Поверхность обрабатываемого изделия может стать волнистой при большом вылете резца или при неудовлетворительной его фиксации. Правда, вибрация возникает не во всех случаях (к примеру, обрабатывается жесткая деталь с образующей небольшой длины и большим углом уклона). В таких ситуациях велика вероятность смещения инструмента из-за действующих на него сил резания при отсутствии должного закрепления или чрезмерно большом вылете. В обоих случаях угол наклона будет отличен от требуемого.

По причине небольшой длины режущей кромки резец довольно сложно устанавливать на станке. Отсутствие прямолинейности лезвия инструмента ведет к отклонениям отверстия от нужной формы. Следует отметить, что устанавливать резец нужно на уровне центров станка.

Мехобработка отверстий в виде конусов установленным инструментом осуществима, если:

• длина образующей конуса составляет максимум 15 мм;
• обрабатываемая деталь отличается высокой жесткостью;
• обтачиваемый конус находится поблизости от зафиксированной части изделия;
• конус имеет большой угол наклона;
• к обрабатываемому изделию не предъявляются повышенные требования относительно точности, прямолинейности и качества механообработки отверстия.

Чтобы проверить уклон конуса, выполненного при помощи резца, можно использовать специальный шаблон.

Характеристика инструмента

Название этого виды сверла произошло от его необычной конусообразной формы, такая конструкция позволяет выполнять совершенно гладкие и круглые отверстия без заусенцев. В обычных изделиях хвостовик может иметь форму:

• конуса Морзе, больше популярного за рубежом;
• инструментального, такой обычно используется на станках;
• метрического с пропорцией между хвостовиком и рабочей зоной, равной 1:20;
• удлиненного, с диаметрами от 6 до 30 мм.

Конус Морзе
Конусные сверла, как и обычные, имеют направляющую и режущую части, шейку, хвостовик. Уникальная особенность их конструкции состоит в остром наконечнике, исключающем необходимость центрирования при сверлении. Их преимущества заключаются:

Таблица конусных сверл

• в выполнении одним-единственным элементом отверстий разного диаметра;
• высокой прочности режущей кромки, обеспечивающей достаточный рабочий ресурс; большой скорости сверления;
• отсутствии необходимости в предварительном центрировании материала;
• возможности получения отверстий в любом виде материала, начиная с гипсокартона, и заканчивая листовым металлом;
• идеально ровных срезах даже на тонколистовом металле.

Где применяются ко нусные сверла

Конусное сверло используются для сверления разного диаметра отверстий в тонколистовых материалах. Причем получаемые отверстия отличаются такими достоинствами, как ровность и аккуратность без задиров, сколов и заусениц. Просверлить тонколистовой материал можно обычным цилиндрическим сверлом, но при этом пострадает качество работ, а также усложнится задача. К примеру, малейшее отклонение сверла от поверхности приведет к получению не круглого, а треугольного или овального отверстия. Кроме того, формируются заусеницы, задиры и сколы, что в итоге негативно сказывается на качестве выполняемых работ.

Читать также: Как снимают показания счетчиков электроэнергии

Применение конусных сверл позволяет значительно облегчить работу, исключив все недостатки цилиндрических устройств. За счет своих достоинств, оснастка нашла свое применение в разных сферах:

• Автомобилестроение и ремонт
• Ландшафтный дизайн
• Строительство
• Монтаж сантехнического оборудования
• Монтаж электротехнических установок

Устройство не эффективно в ситуациях, когда предстоит сверлить отверстия в материалах, толщина которых более 10 мм.

Преимущества ступенчатой формы

Разновидностью конусного сверла является ступенчатое. Его конструкция отличается тем, что расширение диаметра конуса происходит в виде ступени. На каждой из них обозначен диаметр, что облегчает работу, освобождая от постоянных замеров. На кромке обозначено ограничение по толщине обрабатываемого материала. Если металл имеет большую толщину, его можно обработать с обеих сторон. Ступенчатое сверло отличается массой привлекательных характеристик:

Ступенчатое сверло по металлу (конусное)

• оно позволяет точно вырезать отверстие определенного диаметра;
• вырезанное отверстие не требует дополнительной шлифовки;
• при помощи одного приспособления можно вырезать значительный диапазон диаметров — от 4 до 40 мм, что дает экономию средств и времени;
• ступенчатое сверло превосходно справляется с металлическим листом, толщина которого менее 1 мм;
• с его помощью шлифуются края отверстия, выполненного обычным инструментом;
• одним и тем же элементом можно выполнить фаску изделия;
• ступенчатое приспособление можно применять как при работе на станке, так и в ручном инструменте, предварительно предусмотрев прочное закрепление.

Иногда в качестве недостатка приводят необходимость применения дрели с малой скоростью вращения или чрезмерную чувствительность к перекосам в процессе работы. Перекосов не будет при внимательном отношении к работе с коническим приспособлением и соблюдении инструкции.

Диапазон и выбор скорости для ступенчатого сверла

Как правильно сверлить отверстия конусным сверлом инструкция

Чтобы научиться правильно сверлить конусными сверлами, необходимо для начала подготовить необходимые инструменты и материалы. Для работы понадобятся такие материалы и инструменты:

1. Заготовка для сверления. Это листовая сталь, пластик, стекло, дерево и т.п. Заготовку необходимо надежно закрепить в губках тисков или струбциной
2. Дрель — подойдет любой электроинструмент, способный развивать скорость вращения от 3-5 тысяч оборотов в минуту. При этом рекомендуется закрепить на дрель дополнительную рукоятку, что позволит избежать перекоса. Сверление выполняется в безударном режиме
3. Конусное сверло подходящего диаметра. Зависит от отверстия, которое необходимо просверлить в заготовке

После этого приступаем к непосредственному выполнению работ. Инструкция по сверления имеет следующий вид:

1. В патроне инструмента закрепляется насадка
2. Выбирается место, где требуется просверлить отверстие
3. Прикладывается инструмент к обрабатываемой поверхности строго в перпендикулярном направлении
4. Запускается двигатель инструмента. Первые секунды сверления металла способствуют центрированию и вырезанию малого отверстия. Как только сверло начинает углубляться в отверстии, с каждым последующим оборотом диаметр увеличивается. Одновременно увеличивается скорость выполнения работ
5. В завершении получается аккуратное отверстие без сколов, задиров и прочих дефектов

Достаточно один раз испробовать насадку в действии, чтобы после этого отказаться от использования цилиндрических сверл при обработке листовых материалов. Как показывает себя в действии конусное сверло при сверлении пластика, оргстекла, металла и прочих материалов, показано в видео ролике.

Области применения

Преимущества ступенчатого сверла позволяют пользоваться им для сверления отверстий различных диаметров в изделиях из алюминия, стали, цветных металлов достаточной толщины. Оно с успехом применяется во многих сферах хозяйственной жизни:

Область применения ступенчатого сверла

• ландшафтном или промышленном дизайне;
• ремонтных работах разного рода;
• на строительных участках;
• установке сантехнического или отопительного оборудования;
• промышленном производстве, домашней мастерской.

Конусное приспособление успешно используется в исправлении неровностей или шлифовке рваных краев, которые дает применение обычных инструментов. Особенно удобно оно для вырезания ровных отверстий в фанере, стеклотекстолите, других видах пластических материалов.

Конструкция и виды

Приспособление состоит из:

• собственно рабочей части, имеющей конусную форму;
• хвостовика, с помощью которого инструмент крепится к дрели;
• острого наконечника, способного справиться с самым плотным металлом.

Режущая кромка ступенчатого сверла бывает прямого или спирального типа. Каждый из них имеет свои плюсы. Прямая кромка легче и быстрее затачивается, а спиральная способствует более мягкому и плавному сверлению, обеспечивая плавность хода. При использовании спиральной кромки особенно повышается эффективность обработки тонколистового металла. Есть разновидности инструмента, предназначенные для разных материалов — дерева или пластика. Но все ступенчатые сверла устроены одинаково.

Хвостовики бывают круглые или шестигранные, которые считаются более надежными в использовании. Инструмент изготовлен из высококачественной нержавеющей стали, а прочное покрытие из азотистого титана или алмазной крошки увеличивает срок его работы, снижает необходимость частой заточки. При этом нужно помнить, что требуется соблюдение правил эксплуатации и величины допустимой нагрузки.

Хвостовики ступенчатого сверла бывают двух видов — шестигранные и круглые

Рекомендации при выборе товара

Конусные сверла имеют высокую стоимость, поэтому при их выборе необходимо изучить все характеристики. Согласно государственным стандартам, качественные изделия изготавливают из легированной стали высокой прочности в диапазоне следующих параметров:

• с диаметрами от 5 до 80 мм;
• длина рабочего конуса – от 58 до 85 мм;
• диаметр хвостовой части – от 6 до 12 мм.

Цвет металла, как показатель его прочности

Важной характеристикой товара является цвет материала, из которого он изготовлен.

По цвету ступенчатого сверла понимают его качество

Серый со стальным отливом цвет конусного сверла предупреждает о том, что сталь не подвергалась закаливанию. Следовательно, товар не отличается высоким качеством и долго не прослужит.

Обработка горячим паром делает сталь более прочной, изделия из такой стали имеют значительный рабочий ресурс и выделяются черным цветом.

Конусные изделия золотистого цвета изготовлены из более качественного металла, в котором устранены остаточные напряжения. Они более долговечны и комфортны в работе.

Высокую износостойкость имеют элементы более яркого золотистого цвета. Они покрыты титановым или алмазным напылением, значительно увеличивающим срок их эксплуатации. Длительный рабочий ресурс объясняет высокую стоимость изделий.

Правила самостоятельной заточки

Несколько простых рекомендаций позволят заточить сверло быстро и качественно:

1. В первую очередь осуществляется подготовка точильного устройства и ёмкости с жидкостью для охлаждения;
2. Заточка выполняется при максимальном прижатии сверла к точильному кругу. Если ослабить усилие, то может выйти брак;
3. Для каждого вида металла подбирается индивидуальный угол заточки: сталь – 140 градусов; сплавы из меди – 120 градусов; медь – 100 градусов;
4. Точильным станком обрабатываются все грани сверла без исключения.

Конусное сверло — это универсальный инструмент. Его рекомендуется иметь как на производственном участке, так и в домашнем наборе для мелкого ремонта.

Параметры качества

В зависимости от состава, существует более четырех десятков сплавов железа. Обычно конические сверла производят из прочной быстрорежущей стали, которая обозначена первой буквой маркировки.

Маркировка. Самыми качественными из предлагаемых вариантов считаются конусные приспособления, изготовленные из стали с маркировкой HSS. Они предназначены для высокоскоростной обработки любого типа металла без деформации от перегрева. Но надо учитывать, что на рынке встречается множество китайских подделок с такой же маркировкой, поэтому предпочтительнее ориентироваться по цене.

Размер. Выбирая товар, надо определиться с тем, какие именно отверстия придется сверлить. Чем больше их диапазон, тем стоимость выше. Например, цена на ступенчатые сверла для формирования диаметров от 4 до 20 мм почти в два раза ниже изделий такого же качества, но для отверстий от 4 до 30 мм.

Размеры ступенчатых сверл

Торговая марка. Более высокие цены демонстрирует продукция известных торговых марок. Наибольшим спросом пользуются ступенчатые сверла фирмы TOP GRAFT. Хотя они заметно дороже, но отличаются более высоким качеством. Отличной репутацией пользуются конусные сверла фирмы Bosch – их качество оправдывает цену.

Конусные сверла фирмы Bosch

Возможность заточки. Следующим параметром выбора является возможность заточки. Изделия, которые можно затачивать, имеют больший срок эксплуатации, хотя конусные сверла, не имеющие подобной характеристики, прослужат больше времени без затачивания. Их долговечность определяет и высокую стоимость.

Покрытие. На стоимость изделия влияет и наличие титанового покрытия. Напыление обеспечивает повышение прочности в разы, но увеличивает стоимость товара, как минимум, на треть.

Уход за инструментом

Сегодня промышленность выпускает разные виды ступенчатых сверл, что дает возможность выбирать приспособления для определенных видов работ:

• для обработки материалов, обладающих высокой степенью твердости;
• сверления изделий из разнообразных сплавов;
• для работ с деревом, пластиком, фанерой.

Уход за ступенчатым сверлом

Ступенчатые сверла требуют правильного ухода. После использования инструмент нужно смазать специальным составом. Если его нет, можно использовать машинное масло либо жидкое мыло. Регулярная смазка увеличит срок их эксплуатации.

Заточка инструмента требует некоторых навыков, которым можно обучиться, следуя рекомендациям специалистов. Чтобы заточить ступенчатую деталь, нужно с помощью алмазного бруска восстановить направляющие канавки, имеющие прямую форму. Спиральные канавки нужно обтачивать заточным станком. Чем выше качество сверла, тем легче восстановить его параметры. Конусный инструмент лучше точить на станке при помощи абразивного круга с наждачной бумагой.

Выбор конусного сверла обеспечит удобство, легкость в работе и доставит удовольствие качественным результатом.

Материалы сверления

Любой природный или искусственный, то есть созданный человеком, материал в определенных случаях нуждается в отверстиях. Говоря «природные материалы» и «определенные случаи», мы подразумеваем сверла медицинского назначения (стоматология, хирургия и т. д.), бурение скважин для добычи нефти, газа и другие подобные варианты. Ну, а о необходимости технологических, технических, декоративных и прочих отверстий говорить нет смысла ввиду их очевидности.

Наиболее известными в быту материалами сверления являются:

• дерево;
• металлы;
• камень (кирпич, бетон).

Также существуют специальные сверла для работ с керамическими и стеклянными изделиями.

Существуют специальные сверла для производства работ с керамическими и стеклянными изделиями.

Как заточить ступенчатое сверло. 0014 Как заточить нож для пиццы: простое пошаговое руководство

Ступенчатая дрель — очень полезный инструмент для любого столяра. С его помощью можно делать идеально расположенные отверстия, а размер каждого отверстия легко регулировать.

Однако со временем лезвие затупится и не будет так чисто резать такие материалы, как мягкая и твердая древесина. В этом сообщении блога мы покажем вам, как быстро и легко заточить сверло, чтобы оно снова было готово к использованию!

Ступенчатые сверла — отличное дополнение для тех, кто занимается металлообработкой, и их можно использовать для создания отверстий в бесчисленных приложениях.

Если вы не знакомы со ступенчатыми сверлами, то они, по сути, представляют собой сверла, которые начинаются с одного размера и постепенно увеличиваются в диаметре. Вы можете использовать их для создания отверстий практически любого размера — даже очень маленьких!

Ключевым моментом при использовании ступенчатых сверл является заточка наконечника, чтобы он оставался точным и готовым к работе. Следующие шаги проведут вас через этот процесс.

Шаг первый: Подготовьте биту

Первое, что вам нужно сделать, это подготовить биту к заточке. Вы можете использовать настольную шлифовальную машину или угловую шлифовальную машину, но убедитесь, что вы надежно закрепили ее перед началом работы!

Шаг второй: Начните шлифование

Начните с установки шлифовального круга под углом около 15 градусов (25 градусов при использовании угловой шлифовальной машины). Начните с «вталкивания» вращающегося наконечника степпера в этот склон и медленно верните его к себе.

Может потребоваться некоторая практика, чтобы привыкнуть к тому, какое давление нужно прикладывать — слишком слабое давление ничего не порежет; слишком много может потенциально повредить оборудование, такое как передняя бабка токарного станка! Если на вашей фрезе есть какие-либо заусенцы, они должны начать отходить уже после нескольких проходов.

Шаг третий: продолжайте заточку и проверьте сверло на признаки заточки

Продолжайте медленно затачивать кончик сверла по мере его вращения, время от времени проверяя, можно ли разглядеть чистую кромку в месте начала лезвия.

Если нет, продолжайте шлифовать, пока не станет видно! Остановитесь и перейдите к четвертому шагу, как только вы сможете четко определить, что вдоль окружности вашего ступенчатого сверла проходит ровная линия (размер которой будет зависеть от того, сколько шагов было на вашем сверле).

Шаг четвертый: Завершение

Установив угловую шлифовальную машину на 0 градусов или вернув зажим на место, используйте только один последний проход по каждой стороне, чтобы убедиться, что они обе идеально симметричны — любые отверстия, которые вы создаете, могут быть не идеально расположены, если они неровные!

Шаг пятый: проверьте сверло Сверло

После завершения заточки проверьте сверло, аккуратно просверлив отверстие в куске дерева. Если он дает чистые и ровные результаты, то ваша насадка готова к следующему раунду использования! Если нет, просто повторяйте шаги со второго по четвертый, пока не будете удовлетворены результатом.

Имейте в виду, что ступенчатые сверла очень быстро затупляются, особенно при работе с более твердыми материалами, такими как металл или пластик, поэтому не забывайте часто их затачивать (по крайней мере, каждые пару операций), чтобы каждый раз обеспечивать оптимальную производительность!

Ступенчатая дрель — очень полезный инструмент для любого столяра. С его помощью можно делать идеально расположенные отверстия, а размер каждого отверстия легко регулировать.

Однако со временем лезвие затупится и не будет так чисто резать такие материалы, как мягкая и твердая древесина.

В этой записи блога мы показали, как быстро и легко заточить ступенчатое сверло, чтобы оно снова было готово к использованию. В следующем блоге мы поговорим о том, как удалить сломанные сверла из алюминия и как просверлить уголок.

Поделиться

FacebookTwitterRedditPinterest

Как использовать ступенчатое сверло?

Если вы новичок в мире рукоделия, вы должны быть заинтригованы ступенчатыми сверлами четкой формы. Вы должны задаться вопросом, как можно использовать ступенчатое сверло. Когда вы закончите читать эту статью, вы обязательно добавите ступенчатые сверла в свой набор инструментов.

Когда я впервые столкнулся со ступенчатыми сверлами, я был совершенно озадачен их назначением. Как только я начал изучать их применение, я был очень рад инвестировать в свой собственный набор ступенчатых сверл. С опытом я стал еще больше ценить ступенчатые сверла из-за их многообразия применений.

Если вы новичок в использовании ступенчатых сверл, эта статья ответит на все ваши вопросы.

Как пользоваться ступенчатым сверлом? Вы будете использовать ступенчатое сверло точно так же, как и другое сверло, за исключением цели его использования. Для сверления ступенчатым сверлом используйте кернер, чтобы сначала отметить центр. Теперь сверлите устойчиво с твердым давлением. Ступенчатые сверла работают только с тонкими металлическими листами и могут делать отверстия разных размеров в зависимости от количества ступеней сверла. Вы также можете использовать его для увеличения или удаления заусенцев в существующем отверстии.

С таким универсальным инструментом, как ступенчатое сверло, можно многому научиться, как только вы начнете.

Моя основная мотивация для написания этой статьи заключается в том, что я сам столкнулся с трудностями при поиске точной информации и подробных инструкций по использованию ступенчатого сверла. В этой статье я подытожил все, чему научился благодаря своему опыту работы со ступенчатыми сверлами.

Что такое ступенчатое сверло?

Как пользоваться гаечным ключом | Поясн…

Включите JavaScript

Как пользоваться гаечным ключом Crowfoot | Объяснение в 5 простых шагах

Ступенчатое сверло представляет собой сверло конической формы, предназначенное для проделывания отверстий разного размера одним сверлом. Он имеет несколько уровней с увеличивающимся диаметром от кончика к концу. Он имеет острую канавку на одной стороне, которая действует как режущая кромка. Ступенчатое сверло также используется для увеличения отверстий или удаления заусенцев. Это сверло используется, в частности, для металлов, но также может работать с деревом, пластиком и т. д.

Ступенчатое сверло с прямой канавкой называется ступенчатым сверлом с раззенковкой, а ступенчатое сверло с изогнутой канавкой называется ступенчатым сверлом с зенковкой. Канавка или профиль паза служит системой каналов для сбора и удаления стружки во время сверления.

Я считаю, что ступенчатое сверло является ценным инструментом, поскольку оно может заменить многочисленные спиральные сверла, устройства для снятия заусенцев и развертки. Существует ряд причин, по которым вам следует использовать ступенчатое сверло для сверления листового металла.

Я составил список причин, по которым я рекомендую каждому энтузиасту-любителю добавить ступенчатые сверла в свой набор инструментов.

• Несколько диаметров: Ступенчатое сверло с несколькими диаметрами избавит вас от необходимости замены сверл, когда вам нужно просверлить множество отверстий разных размеров. Для сверления отверстий разного диаметра можно использовать ступенчатое сверло.
• Наконечник-саморез: Ступенчатые сверла имеют наконечники-самонарезы, которые позволяют сверлить тонкие материалы, не просверливая предварительное отверстие.
• Канавка: Канавка на ступенчатом сверле позволяет легко удалять отходы, что предотвращает засорение и нагрев сверла.
• Развёртывание: Ступенчатое сверло мгновенно обеспечивает гладкие края отверстий, что устраняет необходимость в развёртке.
• Удаление заусенцев: Вы также можете использовать ступенчатое сверло для удаления заусенцев с просверленного отверстия, слегка касаясь каждой стороны отверстия скосом следующей ступеньки.

Хотя ступенчатые сверла имеют ряд преимуществ, у них есть и несколько недостатков.

• Заточка ступенчатых сверл на самом деле очень сложна. Несмотря на то, что вы найдете множество наборов для заточки ступенчатых сверл в Интернете, вам потребуется твердая рука и опыт.
• Поскольку большинство ступенчатых сверл имеют толщину 1/4″, они работают только с тонкими материалами.
• Ступенчатые сверла, как правило, дороже, чем обычные сверла.
• Даже одна поврежденная ступенька ступенчатого сверла означает, что вам придется либо заменить ее, либо использовать до поврежденной ступеньки.

Для чего используются ступенчатые сверла?

Ступенчатые сверла всегда выделялись для меня тем, что их можно использовать для самых разных работ, в отличие от других сверл, которые обычно используются только для сверления отверстий. Я перечислил некоторые из распространенных способов использования ступенчатого сверла.

Сверление листового металла:

Первый и основной способ использования ступенчатого сверла — это просверливание отверстий в листовом металле толщиной менее 1/4″.

Если вы когда-нибудь пробовали обычным спиральным сверлом просверливать тонкий металл, то знаете, какой беспорядок он создает. Ступенчатые сверла не имеют закручивания, поэтому они отлично подходят для сверления листового металла и других тонких и жестких материалов.

Они медленно срезают материал и делают отверстия все больше и больше по мере продвижения от шага к шагу. Они также делают красивый скошенный край отверстия.

Сверление углеродного волокна:

Углеродное волокно — это один из тех материалов, с которыми нужно очень осторожно обращаться при сверлении отверстий. Вы можете использовать ступенчатое сверло, чтобы просверлить отверстие в углеродном волокне, не повредив его. Подробное пошаговое руководство по сверлению углеродного волокна вы можете прочитать в моей статье здесь.

Сверление пластмасс:

Я обнаружил, что ступенчатые сверла — мой первый выбор для сверления пластмасс. Вы можете использовать ступенчатое сверло для получения гладких отверстий в пластике, не беспокоясь о повреждении материала. Помимо пластика, ступенчатые сверла также отлично подходят для обработки других мягких материалов.

Увеличение отверстий:

Помимо сверления новых отверстий, вы также можете использовать ступенчатое сверло для увеличения существующих отверстий. Обычно расширение уже просверленного отверстия может стать довольно проблематичным. Но если просверленное отверстие меньше, чем ваше ступенчатое сверло, вы можете использовать ступенчатое сверло, чтобы увеличить его.

Отверстия для удаления заусенцев:

Обычно, когда вы сверлите отверстия, вы можете пораниться. Обычно для снятия заусенцев используется напильник с изображением крысиных плиток или другой инструмент. Вы также можете использовать ступенчатое сверло для снятия заусенцев с отверстия. Просто используйте край следующей ступени сверла для удаления заусенцев.

Выбивные отверстия:

Если у вас нет набора выбивных отверстий, вы можете использовать ступенчатое сверло, чтобы просверлить выбивные отверстия. Дополнительным преимуществом использования ступенчатого сверла для сверления выбивных отверстий является то, что вам не придется иметь дело с летающей металлической стружкой.

Как пользоваться ступенчатым сверлом?

Если вы пытаетесь просверлить отверстие ступенчатым сверлом, я составил список шагов, которые вам необходимо выполнить.

1. Примите меры предосторожности:

Первым шагом в любом проекте бурения является принятие необходимых мер предосторожности. Наденьте защитные очки и рабочие перчатки, чтобы металлическая стружка не поранила вас.

Мой любимый список защитного снаряжения. Вам могут не понадобиться все из них.

1. Защитные очки Dewalt
2. Латексные рабочие перчатки с двойным покрытием
3. Профессиональный противопылевой респиратор 3M
4. Промышленная защита органов слуха Dewalt
5. Каска 3M
6. Промышленные сапоги Caterpillar со стальным носком
7. Аптечка первой помощи 9019 7 8. Комплект защиты от падения

2.

Выберите ступенчатое сверло:

В зависимости от используемого материала вам потребуется другое сверло. Вам понадобится отдельное ступенчатое сверло 9.0027 f или нержавеющей стали, отдельное ступенчатое сверло для дерева и отдельное сверло для алюминия или железа.

3. Используйте кернер:

Для получения точных результатов при работе со ступенчатым сверлом я рекомендую использовать кернер. Поместите кончик кернера в положение нужного вам отверстия. Теперь ударьте молотком по кернеру. Это позволит сверлу сверлить без раскачивания.

4. Дрель:

Теперь вам нужно подключить ступенчатое сверло к аккумуляторной дрели для сверления. Если у вас его еще нет, вы можете выбрать его из этого списка лучших беспроводных дрелей стоимостью менее 50 долларов, не нарушая при этом кругленькую сумму.

Покройте сверло смазочно-охлаждающей жидкостью, чтобы избежать перегрева. Совместите сверло с центральной отметкой, крепко держите сверло и начинайте сверлить. Если вы хотите просверлить большое отверстие, вы можете использовать маленькое ступенчатое сверло, чтобы просверлить пилотное отверстие, прежде чем использовать большее ступенчатое сверло.

5. Чистка:

Теперь, когда вы закончили сверление, снимите сверло и тщательно очистите его от стружки. Если вы использовали сверло по металлу, обязательно отполируйте сверла, прежде чем убрать их, чтобы продлить срок их службы.

Советы по использованию ступенчатых сверл:

В дополнение к шагам, приведенным выше, я считаю эти советы очень полезными при использовании ступенчатых сверл.

• Во время сверления держите сверло прямо. Наличие наклонного сверла может привести к продолговатым отверстиям.
• Дайте сверлу сделать свою работу и не прилагайте чрезмерных усилий.
• Сверлите постепенно, чтобы избежать превышения желаемого диаметра отверстия.
• Используйте ступенчатые сверла (кроме ступенчатых сверл из быстрорежущей стали) на низких и средних скоростях вращения шпинделя, чтобы избежать вибрации.
